2020 TOYOTA RAV4 Manual de utilização (in Portuguese)

113
1 1-5. Sistema de prevenção antirroubo
Questões e segurança
1Coloque o interruptor Power em
OFF (desligado).
2Prima o interruptor de cancela-
mento do sensor de intrusão e
do sensor de inclinação.
Pressione novamente o interruptor para
voltar a ativar o sensor de intrusão e
sensor de inclinação.
Sempre que desativar/ativar o sensor
de intrusão e o sensor de inclinação,
será exibida uma mensagem no mos-
trador de informações múltiplas.
■Cancelar e reativar automatica-
mente o sensor de intrusão e o
sensor de inclinação
●O alarme será ativado mesmo que o
sensor de intrusão e o sensor de incli-
nação estejam cancelados.
●Depois de cancelar o sensor de intrusão
e o sensor de inclinação, se pressionar
o interruptor Power ou destrancar as
portas utilizando a função de entrada
(se equipado) ou o comando remoto, o
sensor de intrusão e o sensor de inclina-
ção serão reativados.
●O sensor de intrusão e o sensor de
inclinação serão reativados automatica-
mente quando o alarme for reativado.
■Considerações sobre a deteção do
sensor de intrusão
O sensor pode fazer disparar o alarme
nas seguintes situações:
●Pessoas ou animais estão dentro do
veículo.
●Um vidro ou teto panorâmico (se equi-
pado) está aberto.
Neste caso, o sensor pode detetar o
seguinte:
• Vento ou movimento de objetos no
interior do veículo, tais como folhas
ou insetos.
• Ondas ultrassónicas emitidas por dis-
positivos, tais como os sensores de
intrusão de outros veículos.
• Movimento de pessoas no exterior do
veículo.
●Objetos instáveis, tais como acessó-
rios a balançar ou peças de roupa
penduradas nos ganchos para casa-
cos dentro do veículo.
●O veículo está estacionado num local
com muitas vibrações ou ruídos, tal
como num parque de estaciona-
mento.
pM_RAV4-HV_OM_OM42D32PT.book Page 113 Wednesday, January 27, 2021 6:28 PM

1141-5. Sistema de prevenção antirroubo
●Quando é removido gelo ou neve do
veículo, causando impactos ou vibra-
ções sucessivas no veículo.
●Quando o veículo está numa máquina
de lavagem automática ou máquina
de lavagem a alta pressão.
●Quando o veículo sofre impactos, tais
como, granizo, relâmpagos ou outro
tipo de impactos ou vibrações repeti-
das.
■Considerações sobre a deteção do
sensor de inclinação
O sensor pode fazer com que o alarme
dispare nas seguintes situações:
●Quando o veículo for transportado por
um ferry, atrelado, comboio, etc.
●Quando o veículo estiver estacionado
num parque de estacionamento.
●Quando o veículo estiver dentro de
uma máquina de lavagem que o movi-
menta.
●Quando um dos pneus perder pres-
são.
●Quando o veículo estiver apoiado
num macaco.
●Se ocorrer um terramoto ou se a
estrada abrir fendas.
ATENÇÃO
■Para garantir que o sensor de
intrusão funciona devidamente
●Para garantir o bom funciona-
mento dos sensores, não lhes
toque nem os cubra.
●Não pulverize purificadores de ar
nem outros produtos diretamente
nos orifícios dos sensores.
●A instalação de acessórios que não
sejam peças genuínas Toyota ou a
colocação de objetos entre o banco
do condutor e o banco do passa-
geiro da frente pode reduzir a capa-
cidade de deteção.
●O sensor de intrusão pode ser can-
celado quando a chave eletrónica
estiver perto do veículo.
pM_RAV4-HV_OM_OM42D32PT.book Page 114 Wednesday, January 27, 2021 6:28 PM

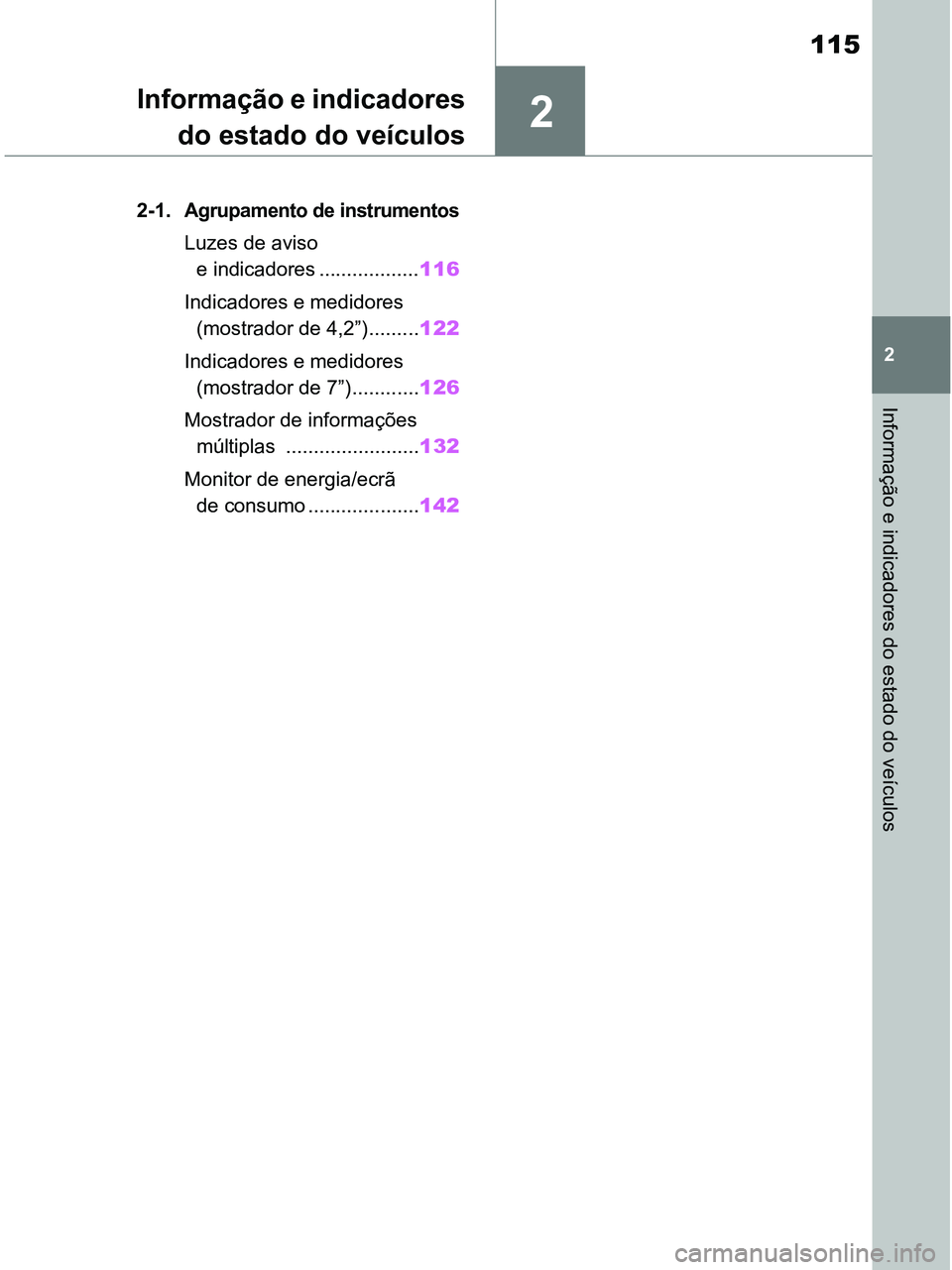

2
115
2
Informação e indicadores do estado do veículos
Informação e indicadores
do estado do veículos
2-1.Agrupamento de instrumentos
Luzes de aviso
e indicadores ..................116
Indicadores e medidores
(mostrador de 4,2”) .........122
Indicadores e medidores
(mostrador de 7”) ............126
Mostrador de informações
múltiplas ........................132
Monitor de energia/ecrã
de consumo ....................142
pM_RAV4-HV_OM_OM42D32PT.book Page 115 Wednesday, January 27, 2021 6:28 PM

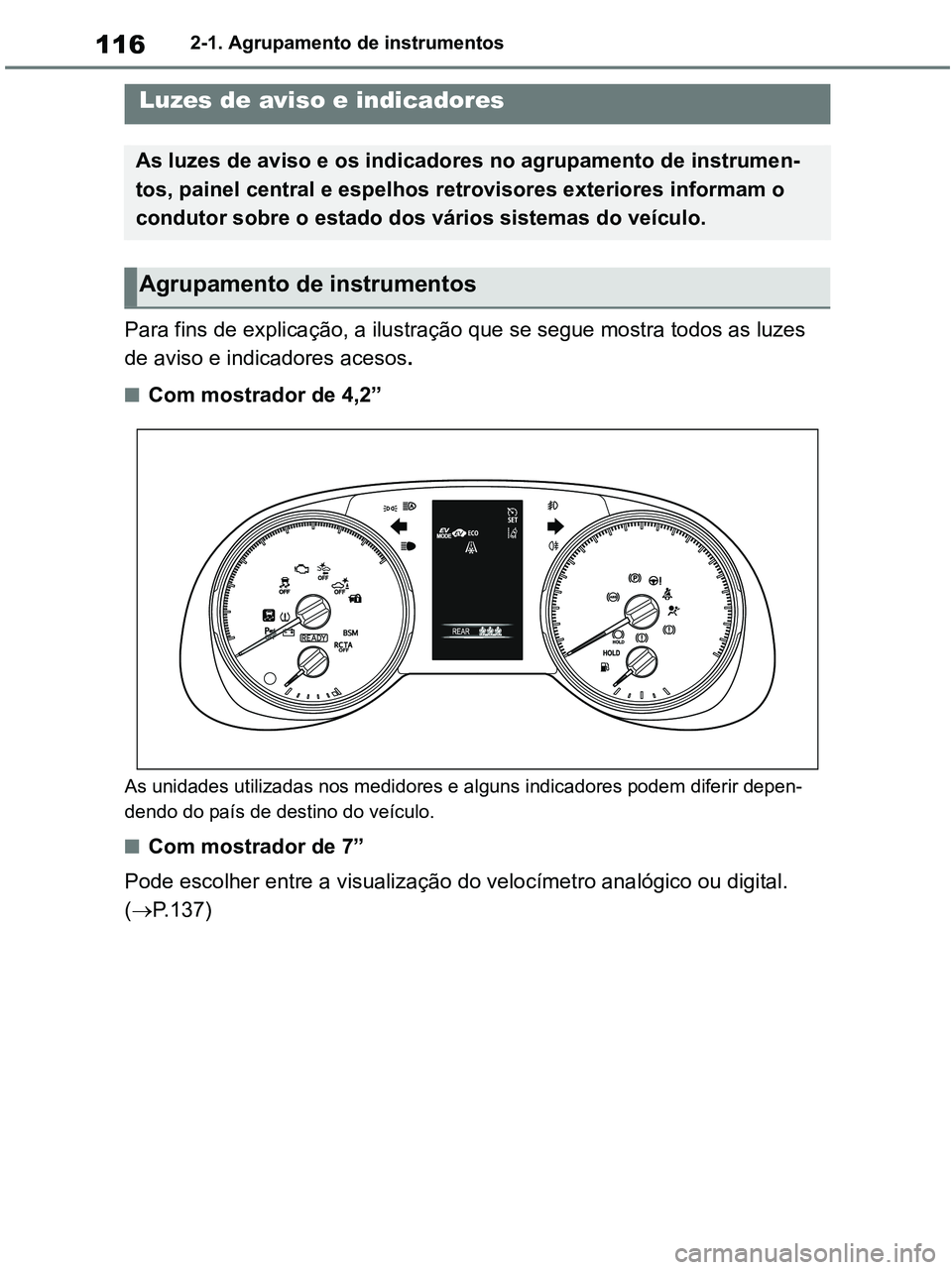

1162-1. Agrupamento de instrumentos
2-1.Instrument cluster
Para fins de explicação, a ilustração que se segue mostra todos as luzes
de aviso e indicadores acesos.
■Com mostrador de 4,2”
As unidades utilizadas nos medidores e alguns indicadores podem diferir depen-
dendo do país de destino do veículo.
■Com mostrador de 7”
Pode escolher entre a visualização do velocímetro analógico ou digital.
(P.137)
Luzes de aviso e indicadores
As luzes de aviso e os indicadores no agrupamento de instrumen-
tos, painel central e espelhos retrovisores exteriores informam o
condutor sobre o estado dos vários sistemas do veículo.
Agrupamento de instrumentos
pM_RAV4-HV_OM_OM42D32PT.book Page 116 Wednesday, January 27, 2021 6:28 PM

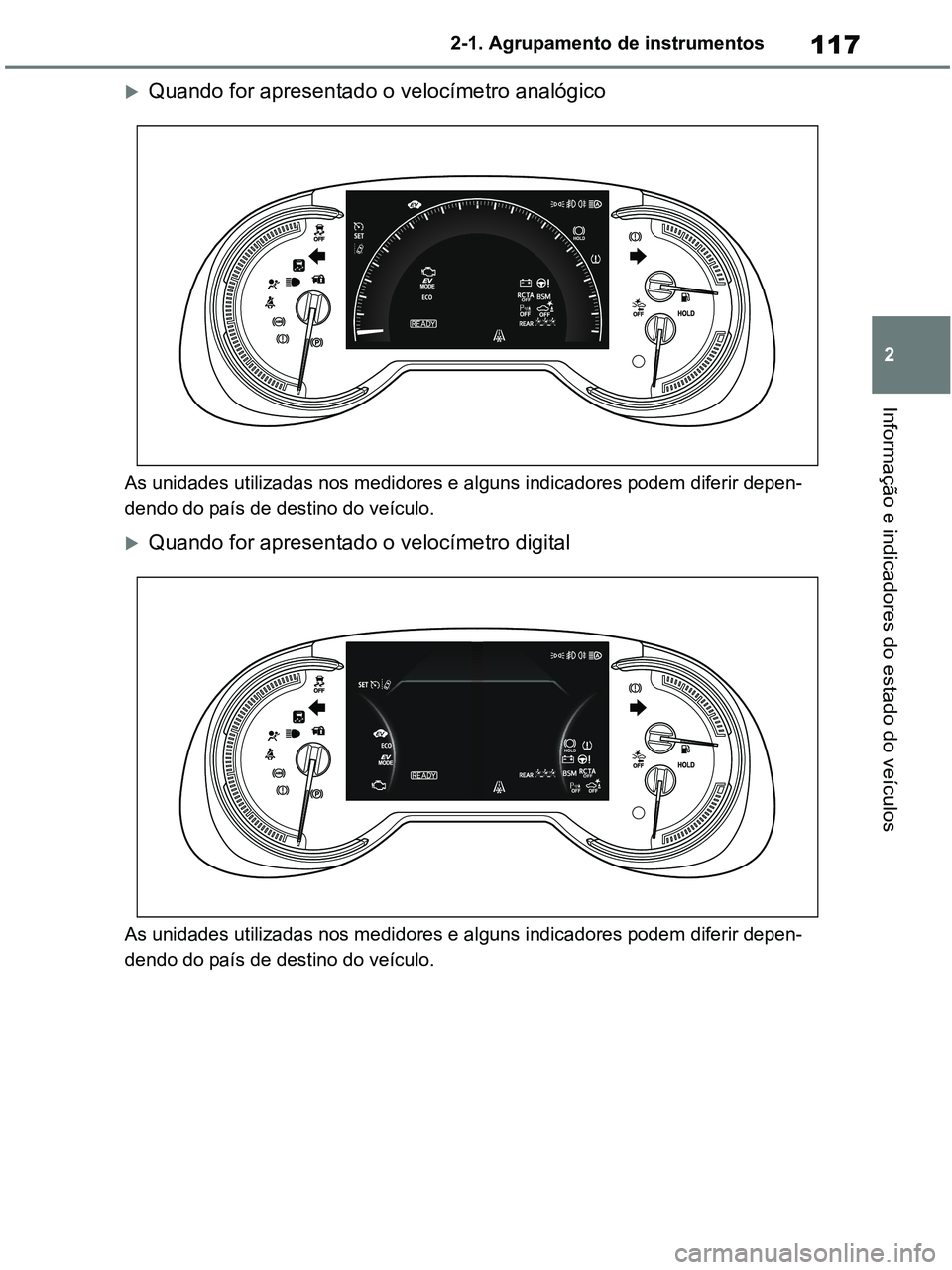

117
2 2-1. Agrupamento de instrumentos
Informação e indicadores do estado do veículos
Quando for apresentado o velocímetro analógico
As unidades utilizadas nos medidores e alguns indicadores podem diferir depen-
dendo do país de destino do veículo.
Quando for apresentado o velocímetro digital
As unidades utilizadas nos medidores e alguns indicadores podem diferir depen-
dendo do país de destino do veículo.
pM_RAV4-HV_OM_OM42D32PT.book Page 117 Wednesday, January 27, 2021 6:28 PM

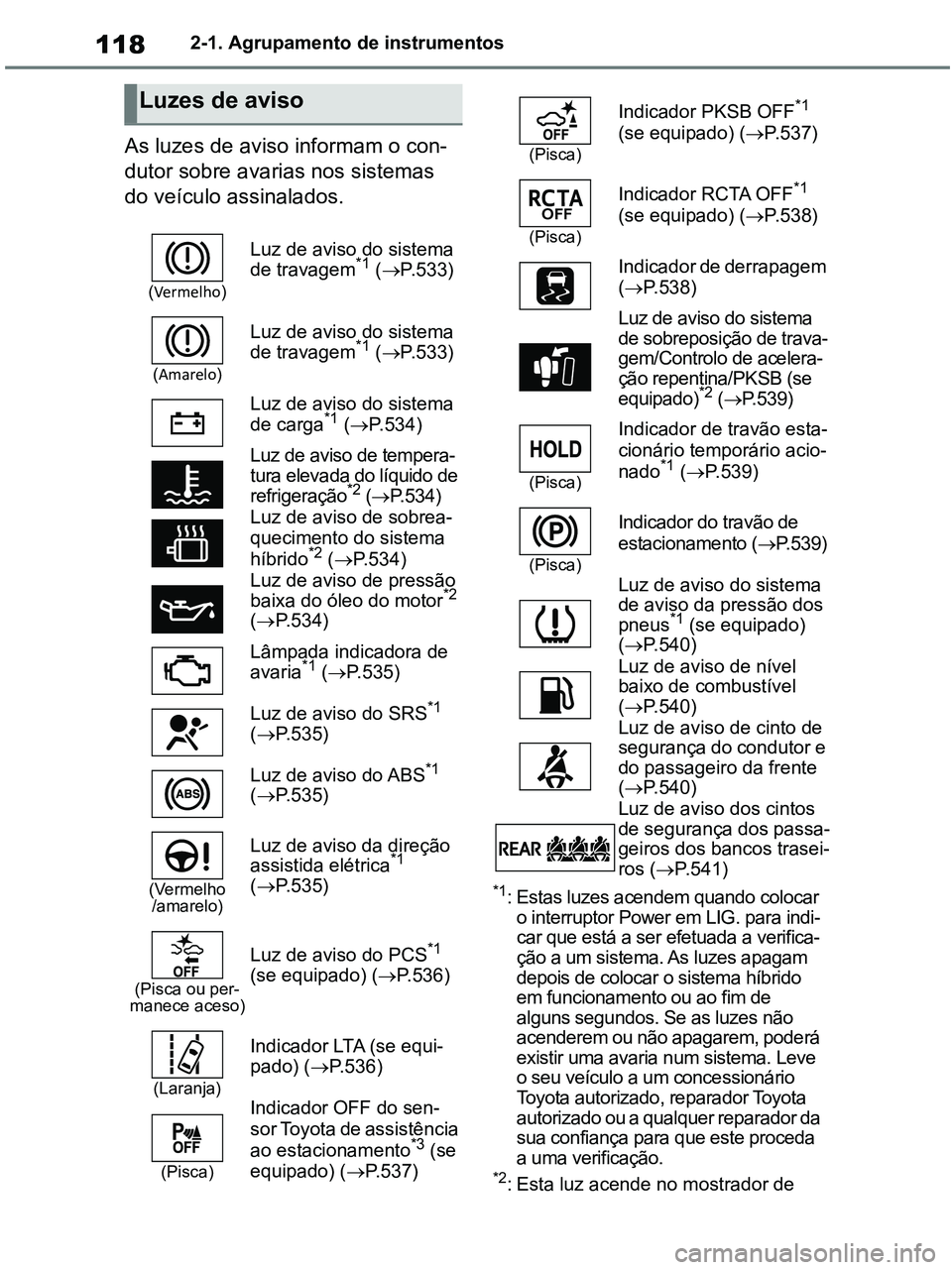

1182-1. Agrupamento de instrumentos
As luzes de aviso informam o con-
dutor sobre avarias nos sistemas
do veículo assinalados.
*1: Estas luzes acendem quando colocar
o interruptor Power em LIG. para indi-
car que está a ser efetuada a verifica-
ção a um sistema. As luzes apagam
depois de colocar o sistema híbrido
em funcionamento ou ao fim de
alguns segundos. Se as luzes não
acenderem ou não apagarem, poderá
existir uma avaria num sistema. Leve
o seu veículo a um concessionário
Toyota autorizado, reparador Toyota
autorizado ou a qualquer reparador da
sua confiança para que este proceda
a uma verificação.
*2: Esta luz acende no mostrador de
Luzes de aviso
(Ver me lho)
Luz de aviso do sistema
de travagem*1 (P.533)
(Amarelo)
Luz de aviso do sistema
de travagem*1 (P.533)
Luz de aviso do sistema
de carga
*1 (P.534)
Luz de aviso de tempera-
tura elevada do líquido de
refrigeração
*2 (P.534)
Luz de aviso de sobrea-
quecimento do sistema
híbrido
*2 (P.534)
Luz de aviso de pressão
baixa do óleo do motor
*2
(P.534)
Lâmpada indicadora de
avaria
*1 (P.535)
Luz de aviso do SRS
*1
(P.535)
Luz de aviso do ABS
*1
(P.535)
(Vermelho
/amarelo)
Luz de aviso da direção
assistida elétrica*1
(P.535)
(Pisca ou per-
manece aceso)
Luz de aviso do PCS*1
(se equipado) (P.536)
(Laranja)
Indicador LTA (se equi-
pado) (P.536)
(Pisca)
Indicador OFF do sen-
sor Toyota de assistência
ao estacionamento
*3 (se
equipado) (P.537)
(Pisca)
Indicador PKSB OFF*1
(se equipado) (P.537)
(Pisca)
Indicador RCTA OFF*1
(se equipado) (P.538)
Indicador de derrapagem
(P.538)
Luz de aviso do sistema
de sobreposição de trava-
gem/Controlo de acelera-
ção repentina/PKSB (se
equipado)
*2 (P.539)
(Pisca)
Indicador de travão esta-
cionário temporário acio-
nado
*1 (P.539)
(Pisca)
Indicador do travão de
estacionamento (P.539)
Luz de aviso do sistema
de aviso da pressão dos
pneus
*1 (se equipado)
(P.540)
Luz de aviso de nível
baixo de combustível
(P.540)
Luz de aviso de cinto de
segurança do condutor e
do passageiro da frente
(P.540)
Luz de aviso dos cintos
de segurança dos passa-
geiros dos bancos trasei-
ros (P.541)
pM_RAV4-HV_OM_OM42D32PT.book Page 118 Wednesday, January 27, 2021 6:28 PM

119
2 2-1. Agrupamento de instrumentos
Informação e indicadores do estado do veículos
informações múltiplas sendo acom-
panhada de uma mensagem.
*3: O indicador OFF do sensor Toyota
de assistência ao estacionamento
acende quando colocar o interruptor
Power em OFF (desligado)
enquanto o sensor Toyota de assis-
tência ao estacionamento estiver
ligado. Este apaga ao fim de alguns
segundos.Os indicadores informam o condutor
sobre o estado de funcionamento
dos vários sistemas do veículo.
AV I S O
■Se a luz de aviso de um sistema
de segurança não acender
Se a luz de aviso de um sistema de
segurança, tal como a luz de aviso do
ABS e SRS, não acender quando
colocar o sistema híbrido em funcio-
namento, tal pode significar que estes
sistemas não estão disponíveis para
o proteger em caso de acidente, o
que pode resultar em morte ou feri-
mentos graves. Se tal ocorrer, leve
imediatamente o veículo a um con-
cessionário Toyota autorizado, repa-
rador Toyota autorizado ou a
qualquer reparador da sua confiança
para que este proceda a uma inspe-
ção.
Indicadores
Indicador do sinal de
mudança de direção
(P.300)
Indicador das luzes de
presença (P.307)
Indicador das luzes de
máximos (P.308)
Indicador da luz auto-
mática de máximos (se
equipado) (P.309)
Indicador da luz de
nevoeiro da frente (se
equipado) (P.312)
Indicador da luz de
nevoeiro traseira (se
equipado) (P.312)
Indicador do sistema de
chave inteligente para
entrada e arranque
*1
(se equipado) (P.290)
Indicador de controlo da
velocidade de cruzeiro
(P.352, 364)
Indicador de controlo
dinâmico da velocidade
de cruzeiro com radar
(se equipado) (P.352)
Indicador “SET” do con-
trolo da velocidade de
cruzeiro (P.352, 364)
Indicador do limitador
de velocidade (se equi-
pado) (P.367)
Indicador LTA
*2 (se
equipado) (344)
Indicador OFF do sensor
Toyota de assistência ao
estacionamento
3, 4 (se
equipado) (P.385)
Indicador PKSB OFF
*3, 5
(se equipado) (P.393)
pM_RAV4-HV_OM_OM42D32PT.book Page 119 Wednesday, January 27, 2021 6:28 PM

1202-1. Agrupamento de instrumentos
*1: Esta luz acende no mostrador de
informações múltiplas sendo acom-
panhada de uma mensagem.
*2: Dependendo das condições de fun-
cionamento do sistema, a cor e o
estado do indicador (permanente-
mente aceso/a piscar) alteram.
*3: Esta luz acende quando o sistema
desligar.
*4: O indicador OFF do sensor Toyota
de assistência ao estacionamento
acende quando colocar o interruptor
Power em LIG. enquanto o sensor
Toyota de assistência ao estaciona-
mento estiver em funcionamento.
Este apaga após alguns segundos.
*5: Estas luzes acendem quando colo-
car o interruptor Power em LIG. para
indicar que está a ser efetuada a
verificação a um sistema. As luzes
apagam depois de colocar o sistema
híbrido em funcionamento ou ao fim
de alguns segundos. Se as luzes
não acenderem ou não apagarem,
poderá existir uma avaria num sis-
tema. Leve o seu veículo a um con-
cessionário Toyota autorizado,
reparador Toyota autorizado ou a
qualquer reparador da sua confiança
para que este proceda a uma verifi-
cação.
*6: Esta luz acende nos espelhos retro-
visores exteriores.
*7: Quando a temperatura exterior for
igual ou inferior a 3ºC, este indicador
pisca durante, cerca de, 10 segun-
dos e depois fica permanentemente
aceso.
*8: Esta luz acende no painel central.
(pisca)
Luz do indicador de der-
rapagem*5 (P.413)
Indicador VSC OFF
*3, 5
(P.413)
Luz de aviso do PCS
*3,
5
(se equipado)
(P.333)
Indicadores BSM dos
espelhos retrovisores
exteriores
*5, 6 (se equi-
pado) (P.369)
Indicador BSM (se equi-
pado) (P.369)
Indicador RCTA OFF
*3,
5
(se equipado)
(P.369)
Indicador de travão
estacionário temporário
em standby
*5 (P.304)
Indicador de travão
estacionário temporário
acionado
*5 (P.304)
Indicador de segurança
(P. 8 7 , 111 )
Indicador “READY”
(P.290)
Indicador de tempera-
tura exterior baixa
*7
(P.123, 129)
Indicador EV (P. 8 0 )
Indicador do travão de
estacionamento
(P.301)
Indicador do modo de
condução EV (P.294)
Indicador do modo de
condução Eco (P.407)
Indicador do modo de
condução “Sport” (des-
portivo) (P.407)
Indicador do modo Trail
(se equipado) (P.409)
Indicador “PASSENGER
AIR BAG
*5, 8 (se equi-
pado) (P. 4 8 )
pM_RAV4-HV_OM_OM42D32PT.book Page 120 Wednesday, January 27, 2021 6:28 PM
