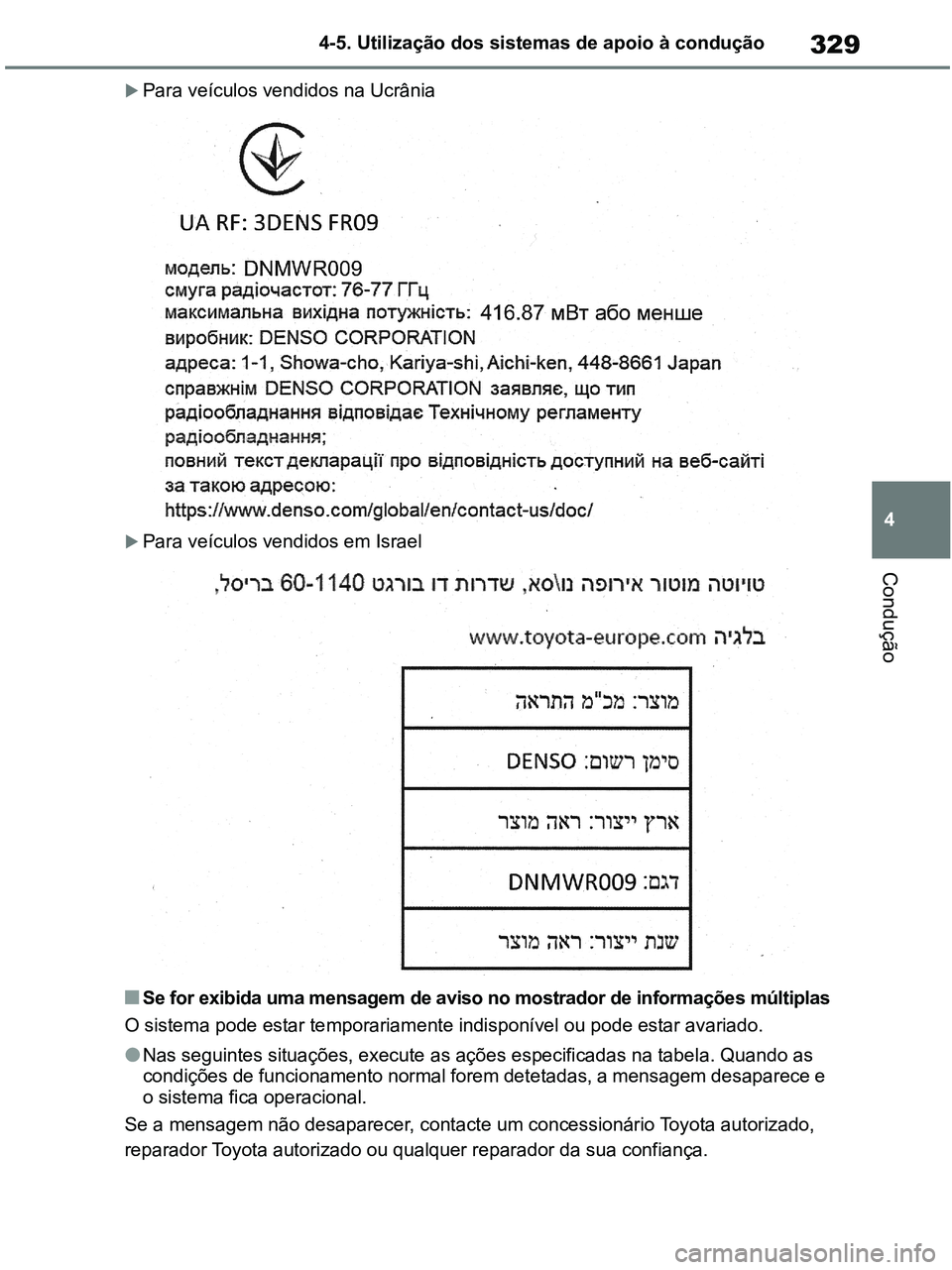

2020 TOYOTA RAV4 Manual de utilização (in Portuguese)

329
4 4-5. Utilização dos sistemas de apoio à condução
Condução
Para veículos vendidos na Ucrânia
Para veículos vendidos em Israel
■Se for exibida uma mensagem de aviso no mostrador de informações múltiplas
O sistema pode estar temporariamente indisponível ou pode estar avariado.
●Nas seguintes situações, execute as ações especificadas na tabela. Quando as
condições de funcionamento normal forem detetadas, a mensagem desaparece e
o sistema fica operacional.
Se a mensagem não desaparecer, contacte um concessionário Toyota autorizado,
reparador Toyota autorizado ou qualquer reparador da sua confiança.
pM_RAV4-HV_OM_OM42D32PT.book Page 329 Wednesday, January 27, 2021 6:28 PM

3304-5. Utilização dos sistemas de apoio à condução
●Nas condições que se seguem, se a situação tiver alterado (ou se o veículo tiver
circulado durante algum tempo) e as condições normais de funcionamento forem
detetadas, a mensagem desaparece e o sistema fica operacional.
Se a mensagem não desaparecer, contacte um concessionário Toyota autorizado,
reparador Toyota autorizado ou qualquer reparador da sua confiança.
• Quando a temperatura à volta do sensor de radar estiver fora da área operacional,
tal como quando o veículo está ao sol ou num ambiente extremamente frio.
• Quando a câmara da frente não consegue detetar objetos à frente do veículo, tal
como quando conduz no escuro, neve ou nevoeiro, ou quando luzes brilhantes
incidem na câmara da frente.
SituaçãoAções
Quando a área à volta do sensor estiver
coberta com sujidade, humidade (emba-
ciada, com condensação, gelo, etc.) ou
outro tipo de impurezasPara limpar a parte do para-brisas à
frente da câmara da frente, utilize o
limpa-para-brisas ou o desembaciador
do sistema do ar condicionado (P.429).
Quando a temperatura à volta da câmara
da frente estiver fora da área operacio-
nal, tal como quando o veículo está ao
sol ou num ambiente extremamente frio
Se a câmara da frente estiver quente, tal
como após o veículo ter estado estacio-
nado ao sol, use o ar condicionado para
diminuir a temperatura à volta da câmara
da frente.
Se utilizar um tapa-sol quando o veículo
estiver estacionado, dependendo do tipo
utilizado, a luz solar refletida pode fazer
com que a temperatura da câmara da
frente fique excessivamente elevada.
Se a câmara da frente estiver fria, tal
como depois do veículo ter estado esta-
cionado num ambiente extremamente
frio, utilize o ar condicionado para
aumentar a temperatura à volta da
câmara da frente.
A área à frente da câmara da frente está
obstruída, como quando o capot está
aberto ou um autocolante está preso no
para-brisas em frente à câmara da frente
Feche o capot, retire o autocolante, etc.
para remover a obstrução.
pM_RAV4-HV_OM_OM42D32PT.book Page 330 Wednesday, January 27, 2021 6:28 PM

331
4 4-5. Utilização dos sistemas de apoio à condução
Condução
*: Se equipado
Os países e áreas para cada região listadas no quadro entram em vigor em
agosto de 2020. No entanto, dependendo do momento de venda do veí-
culo, os países e áreas de cada região podem ser diferentes. Para mais
detalhes, contacte o seu concessionário Toyota autorizado.
PCS (Sistema de Pré-Colisão)*
O Sistema de Pré-Colisão utiliza um sensor de radar e uma câmara
frontal para detetar objetos (P.331) em frente ao veículo. Quando o
sistema determina que a possibilidade de uma colisão frontal com
um objeto é elevada, o aviso incita o condutor a tomar uma ação
evasiva e a pressão potencial exercida sobre o pedal do travão
aumenta para ajudar o condutor a evitar a colisão.
Se o sistema determinar que a possibilidade de uma colisão frontal
com um objeto é extremamente elevada, os travões são automatica-
mente aplicados para ajudar a evitar a colisão ou reduzir o impacto
da mesma.
O Sistema de Pré-Colisão pode ser ativado/desativado e o momento do
aviso pode ser alterado. (P.333)
Objetos detetáveis
RegiãoObjetos detetáveisPaíses/áreas
A
Veículos
Ciclistas
Peões
Islândia, Irlanda, Albânia, Andorra, Reino
Unido, Itália, Ucrânia, Estónia, Áustria,
Holanda, Chipre, Grécia, Croácia, Gibraltar,
Suíça, Suécia, Espanha, Eslováquia, Eslové-
nia, República Checa, Dinamarca, Alema-
nha, Noruega, Hungria, Finlândia, França,
Bulgária, Bélgica, Bósnia e Herzegovina,
Polónia, Portugal, Macedónia, Malta, Mónaco,
Sérvia, Montenegro, Letónia, Lituânia, Romé-
nia, Luxemburgo, Ilhas Faroé, Israel, Turquia,
Ilhas Canárias
BVeículosAzerbaijão, Geórgia
pM_RAV4-HV_OM_OM42D32PT.book Page 331 Wednesday, January 27, 2021 6:28 PM

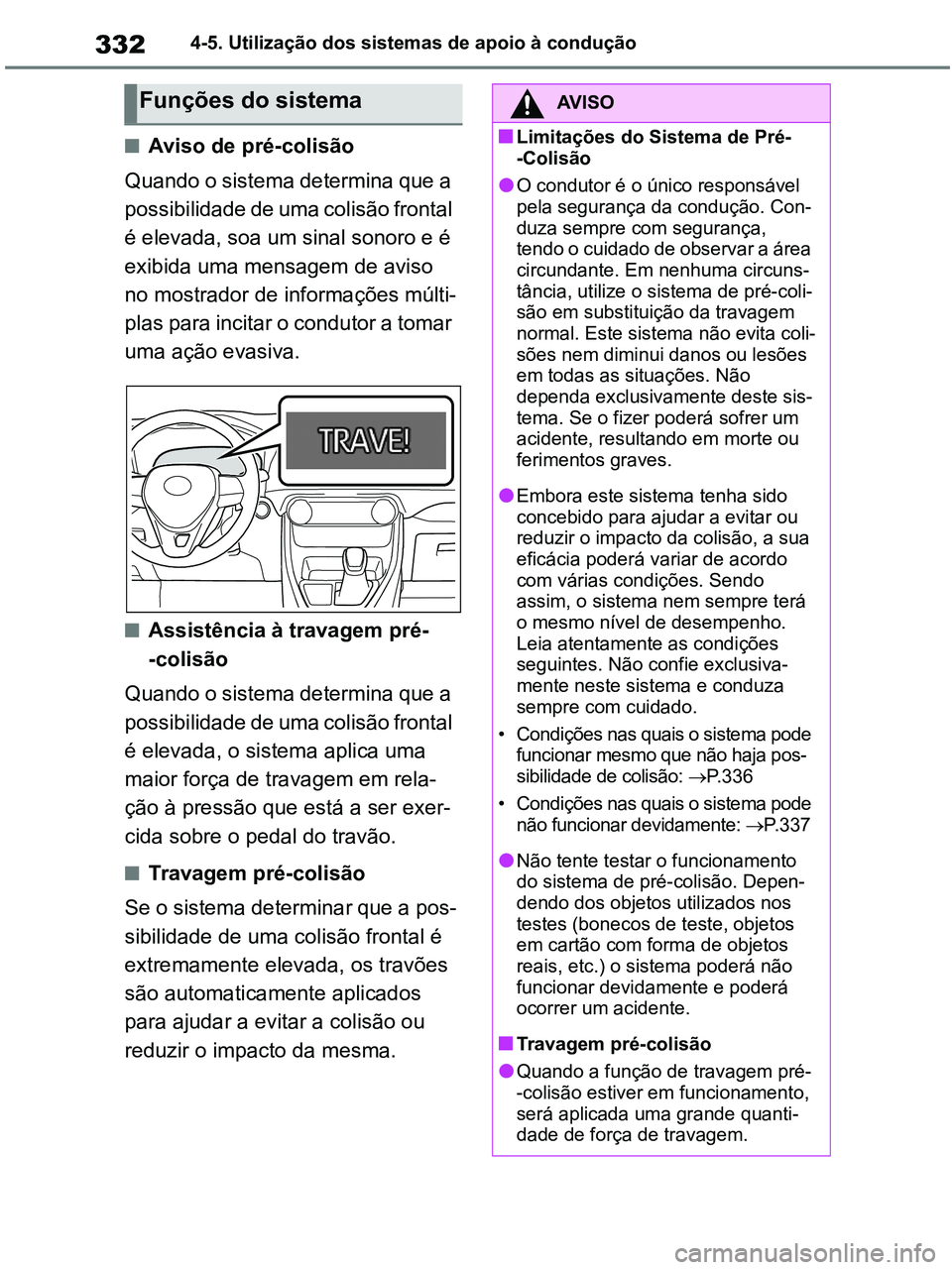

3324-5. Utilização dos sistemas de apoio à condução
■Aviso de pré-colisão
Quando o sistema determina que a
possibilidade de uma colisão frontal
é elevada, soa um sinal sonoro e é
exibida uma mensagem de aviso
no mostrador de informações múlti-
plas para incitar o condutor a tomar
uma ação evasiva.
■Assistência à travagem pré-
-colisão
Quando o sistema determina que a
possibilidade de uma colisão frontal
é elevada, o sistema aplica uma
maior força de travagem em rela-
ção à pressão que está a ser exer-
cida sobre o pedal do travão.
■Travagem pré-colisão
Se o sistema determinar que a pos-
sibilidade de uma colisão frontal é
extremamente elevada, os travões
são automaticamente aplicados
para ajudar a evitar a colisão ou
reduzir o impacto da mesma.
Funções do sistemaAV I S O
■Limitações do Sistema de Pré-
-Colisão
●O condutor é o único responsável
pela segurança da condução. Con-
duza sempre com segurança,
tendo o cuidado de observar a área
circundante. Em nenhuma circuns-
tância, utilize o sistema de pré-coli-
são em substituição da travagem
normal. Este sistema não evita coli-
sões nem diminui danos ou lesões
em todas as situações. Não
dependa exclusivamente deste sis-
tema. Se o fizer poderá sofrer um
acidente, resultando em morte ou
ferimentos graves.
●Embora este sistema tenha sido
concebido para ajudar a evitar ou
reduzir o impacto da colisão, a sua
eficácia poderá variar de acordo
com várias condições. Sendo
assim, o sistema nem sempre terá
o mesmo nível de desempenho.
Leia atentamente as condições
seguintes. Não confie exclusiva-
mente neste sistema e conduza
sempre com cuidado.
• Condições nas quais o sistema pode
funcionar mesmo que não haja pos-
sibilidade de colisão: P.336
• Condições nas quais o sistema pode
não funcionar devidamente: P. 3 3 7
●Não tente testar o funcionamento
do sistema de pré-colisão. Depen-
dendo dos objetos utilizados nos
testes (bonecos de teste, objetos
em cartão com forma de objetos
reais, etc.) o sistema poderá não
funcionar devidamente e poderá
ocorrer um acidente.
■Travagem pré-colisão
●Quando a função de travagem pré-
-colisão estiver em funcionamento,
será aplicada uma grande quanti-
dade de força de travagem.
pM_RAV4-HV_OM_OM42D32PT.book Page 332 Wednesday, January 27, 2021 6:28 PM

333
4 4-5. Utilização dos sistemas de apoio à condução
Condução
■Ativar/desativar o sistema de
pré-colisão
O sistema de pré-colisão pode ser
ativado/desativado no ecrã
(P.137) do mostrador de informa-
ções múltiplas.
AV I S O
●Se o veículo for parado pela trava-
gem pré-colisão, esta será cance-
lada, cerca de, 2 segundos depois.
Pressione o pedal do travão con-
forme necessário.
●A travagem pré-colisão pode não
funcionar se o condutor tomar
determinadas medidas. Se o pedal
do acelerador estiver a ser forte-
mente pressionado ou se o condu-
tor rodar o volante da direção, o
sistema pode determinar que o
condutor está a tomar medidas
evasivas e, eventualmente impedir
a ativação da função de travagem
pré-colisão.
●Em algumas situações, enquanto a
travagem pré-colisão estiver em
funcionamento, esta poderá ser
cancelada se o pedal do acelerador
for fortemente pressionado ou se o
condutor rodar o volante da direção
e o sistema determinar que o con-
dutor está a tomar medidas evasi-
vas.
●Se o pedal do travão estiver a ser
pressionado, o sistema pode deter-
minar que o condutor está a tomar
ações evasivas e poderá atrasar a
ativação da travagem pré-colisão.
■Quando desativar o sistema de
pré-colisão
Nas situações que se seguem, desa-
tive o sistema, uma vez que este
pode não funcionar devidamente.
Como consequência, poderá ocorrer
um acidente, resultando em morte ou
ferimentos graves:
●Quando o veículo estiver a ser
rebocado
●Quando o seu veículo rebocar
outro veículo
●Quando transportar o veículo por
camião, barco, comboio, ou meios
de transporte semelhantes
●Quando o veículo estiver num ele-
vador com o sistema híbrido em
funcionamento e os pneus a roda-
rem livremente
●Quando inspecionar o veículo
usando um banco de potência ou
quando utilizar uma máquina de
calibrar rodas
●Quando o para-choques da frente
ou a grelha da frente sofrerem um
impacto forte, devido a um acidente
ou por outros motivos
●Quando não for possível conduzir o
veículo com estabilidade, devido a
um acidente ou avaria
●Quando utilizar o veículo de forma
desportiva ou em todo-o-terreno
●Quando os pneus não tiverem a
pressão correta
●Quando os pneus estiverem muito
gastos
●Quando estiverem instalados
pneus de medida diferente da
especificada
●Quando estiverem instaladas cor-
rentes nos pneus
●Quando estiver a utilizar um pneu de
reserva compacto ou um pneu tiver
sido reparado com o kit de emergên-
cia para reparação de um furo
●Se equipamento (limpa-neves, etc.)
que possa obstruir o sensor do radar
ou a câmara da frente estiver tempo-
rariamente instalado no veículo.
Alterar as configurações do
sistema de pré-colisão
pM_RAV4-HV_OM_OM42D32PT.book Page 333 Wednesday, January 27, 2021 6:28 PM

3344-5. Utilização dos sistemas de apoio à condução
O sistema é ativado automaticamente
sempre que colocar o interruptor Power
em ON.
Se o sistema for desativado, a luz
de aviso do PCS acende e surge
uma mensagem no mostrador de
informações múltiplas.
■Alterar o momento de aviso de
pré-colisão
O momento de aviso de pré-colisão
pode ser alterado no ecrã
(P.137) do mostrador de informa-
ções múltiplas.
A configuração do momento de aviso é
memorizada quando desligar o inter-
ruptor Power. Contudo, se o sistema de
pré-colisão for desativado e reativado,
o momento de aviso volta à predefini-
ção.
1Mais cedo
2Médio
Predefinição.
3Mais tarde
■Condições de funcionamento
O sistema de pré-colisão é ativado e o sistema determina que a possibilidade de
uma colisão frontal com o objeto detetado é elevada.
Cada função fica operacional às seguintes velocidades:
●Aviso de pré-colisão:
Objetos detetáveisVelocidade do veículoVelocidade relativa entre o
seu veículo e o objeto
VeículosEntre 10 a 180 km, aproxi-
madamenteEntre 10 a 180 km, aproxi-
madamente
Ciclistas e peões*Entre 10 a 80 km, aproxi-
madamenteEntre 10 a 80 km, aproxi-
madamente
pM_RAV4-HV_OM_OM42D32PT.book Page 334 Wednesday, January 27, 2021 6:28 PM

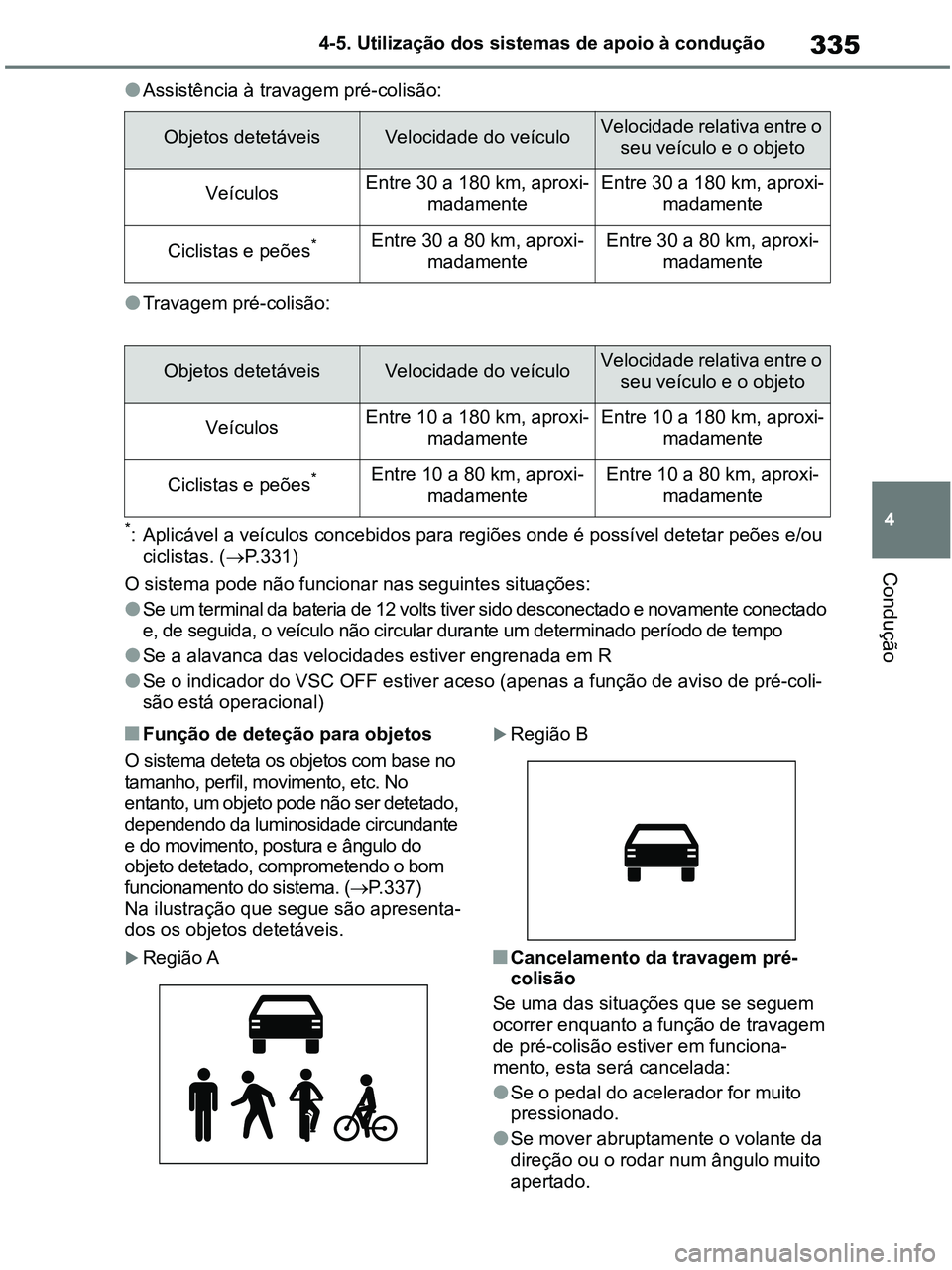

335
4 4-5. Utilização dos sistemas de apoio à condução
Condução
●Assistência à travagem pré-colisão:
●Travagem pré-colisão:
*: Aplicável a veículos concebidos para regiões onde é possível detetar peões e/ou
ciclistas. (P.331)
O sistema pode não funcionar nas seguintes situações:
●Se um terminal da bateria de 12 volts tiver sido desconectado e novamente conectado
e, de seguida, o veículo não circular durante um determinado período de tempo
●Se a alavanca das velocidades estiver engrenada em R
●Se o indicador do VSC OFF estiver aceso (apenas a função de aviso de pré-coli-
são está operacional)
■Função de deteção para objetos
O sistema deteta os objetos com base no
tamanho, perfil, movimento, etc. No
entanto, um objeto pode não ser detetado,
dependendo da luminosidade circundante
e do movimento, postura e ângulo do
objeto detetado, comprometendo o bom
funcionamento do sistema. (P.337)
Na ilustração que segue são apresenta-
dos os objetos detetáveis.
Região A
Região B
■Cancelamento da travagem pré-
colisão
Se uma das situações que se seguem
ocorrer enquanto a função de travagem
de pré-colisão estiver em funciona-
mento, esta será cancelada:
●Se o pedal do acelerador for muito
pressionado.
●Se mover abruptamente o volante da
direção ou o rodar num ângulo muito
apertado.
Objetos detetáveisVelocidade do veículoVelocidade relativa entre o
seu veículo e o objeto
VeículosEntre 30 a 180 km, aproxi-
madamenteEntre 30 a 180 km, aproxi-
madamente
Ciclistas e peões*Entre 30 a 80 km, aproxi-
madamenteEntre 30 a 80 km, aproxi-
madamente
Objetos detetáveisVelocidade do veículoVelocidade relativa entre o
seu veículo e o objeto
VeículosEntre 10 a 180 km, aproxi-
madamenteEntre 10 a 180 km, aproxi-
madamente
Ciclistas e peões*Entre 10 a 80 km, aproxi-
madamenteEntre 10 a 80 km, aproxi-
madamente
pM_RAV4-HV_OM_OM42D32PT.book Page 335 Wednesday, January 27, 2021 6:28 PM

3364-5. Utilização dos sistemas de apoio à condução

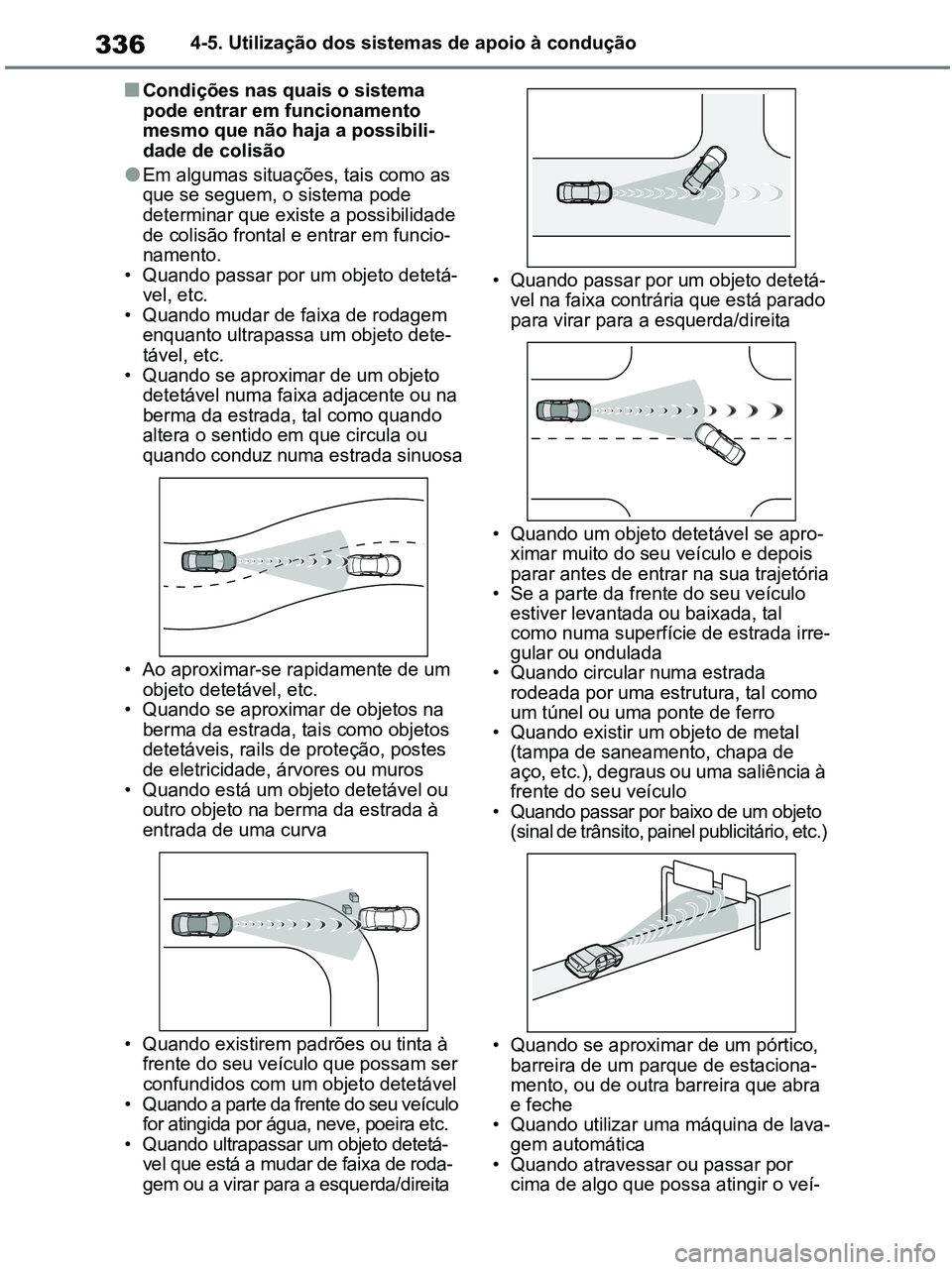

■Condições nas quais o sistema
pode entrar em funcionamento
mesmo que não haja a possibili-
dade de colisão
●Em algumas situações, tais como as
que se seguem, o sistema pode
determinar que existe a possibilidade
de colisão frontal e entrar em funcio-
namento.
• Quando passar por um objeto detetá-
vel, etc.
• Quando mudar de faixa de rodagem
enquanto ultrapassa um objeto dete-
tável, etc.
• Quando se aproximar de um objeto
detetável numa faixa adjacente ou na
berma da estrada, tal como quando
altera o sentido em que circula ou
quando conduz numa estrada sinuosa
• Ao aproximar-se rapidamente de um
objeto detetável, etc.
• Quando se aproximar de objetos na
berma da estrada, tais como objetos
detetáveis, rails de proteção, postes
de eletricidade, árvores ou muros
• Quando está um objeto detetável ou
outro objeto na berma da estrada à
entrada de uma curva
• Quando existirem padrões ou tinta à
frente do seu veículo que possam ser
confundidos com um objeto detetável
• Quando a parte da frente do seu veículo
for atingida por água, neve, poeira etc.
• Quando ultrapassar um objeto detetá-
vel que está a mudar de faixa de roda-
gem ou a virar para a esquerda/direita• Quando passar por um objeto detetá-
vel na faixa contrária que está parado
para virar para a esquerda/direita
• Quando um objeto detetável se apro-
ximar muito do seu veículo e depois
parar antes de entrar na sua trajetória
• Se a parte da frente do seu veículo
estiver levantada ou baixada, tal
como numa superfície de estrada irre-
gular ou ondulada
• Quando circular numa estrada
rodeada por uma estrutura, tal como
um túnel ou uma ponte de ferro
• Quando existir um objeto de metal
(tampa de saneamento, chapa de
aço, etc.), degraus ou uma saliência à
frente do seu veículo
• Quando passar por baixo de um objeto
(sinal de trânsito, painel publicitário, etc.)
• Quando se aproximar de um pórtico,
barreira de um parque de estaciona-
mento, ou de outra barreira que abra
e feche
• Quando utilizar uma máquina de lava-
gem automática
• Quando atravessar ou passar por
cima de algo que possa atingir o veí-
pM_RAV4-HV_OM_OM42D32PT.book Page 336 Wednesday, January 27, 2021 6:28 PM
