2020 TOYOTA RAV4 Manual de utilização (in Portuguese)

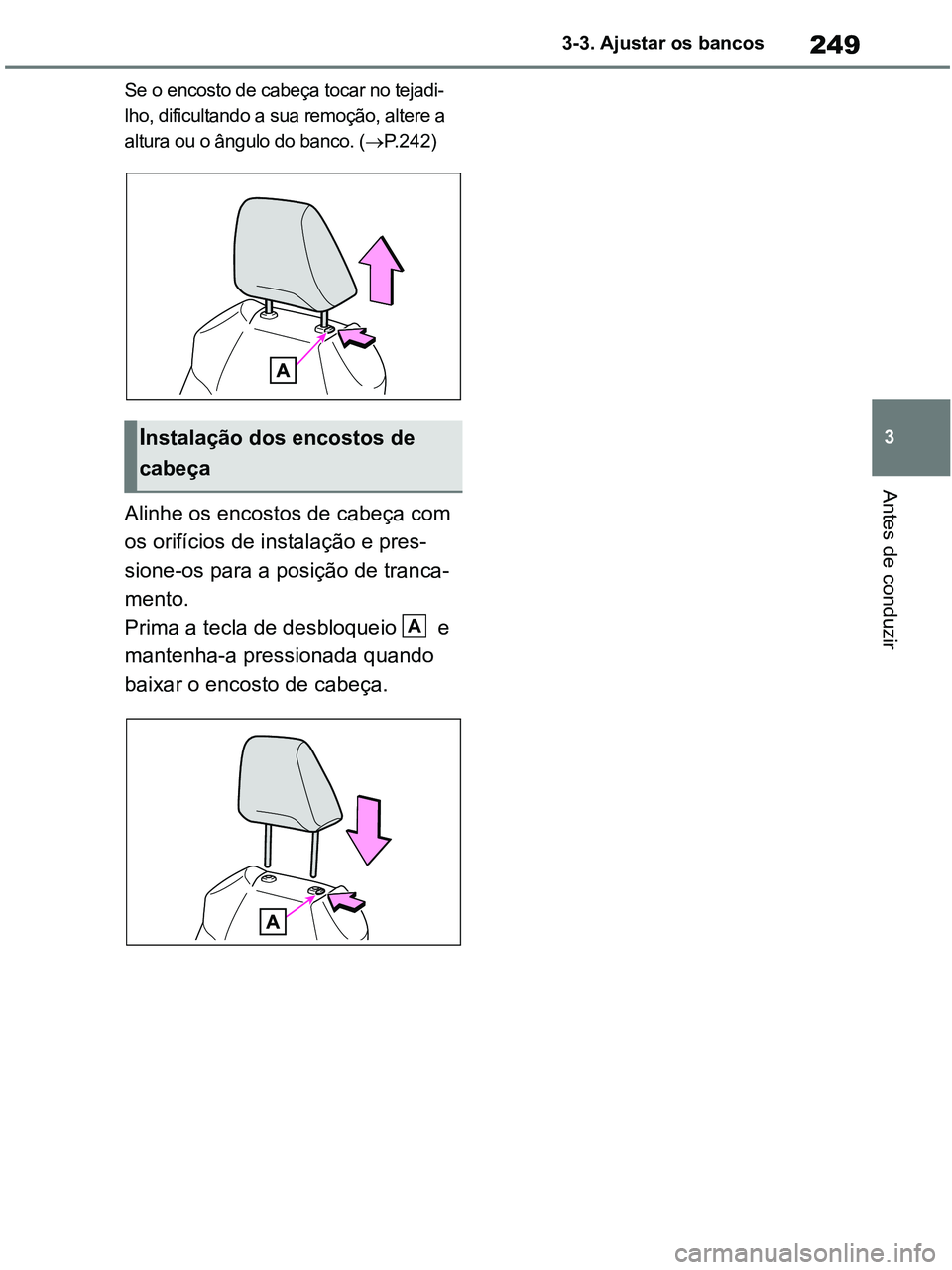

249
3 3-3. Ajustar os bancos
Antes de conduzir
Se o encosto de cabeça tocar no tejadi-
lho, dificultando a sua remoção, altere a
altura ou o ângulo do banco. (P.242)
Alinhe os encostos de cabeça com
os orifícios de instalação e pres-
sione-os para a posição de tranca-
mento.
Prima a tecla de desbloqueio e
mantenha-a pressionada quando
baixar o encosto de cabeça.
Instalação dos encostos de
cabeça
A
pM_RAV4-HV_OM_OM42D32PT.book Page 249 Wednesday, January 27, 2021 6:28 PM

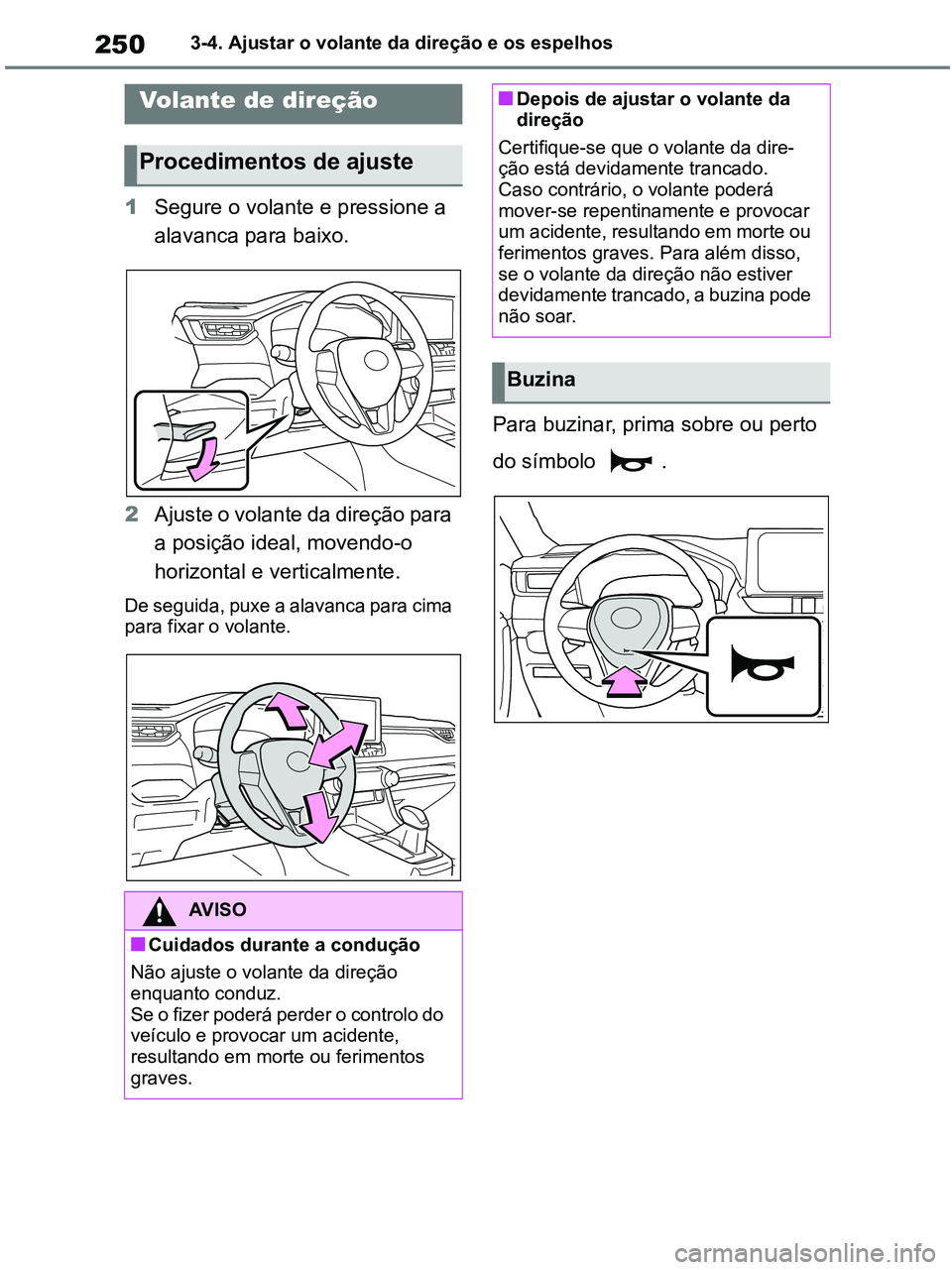

2503-4. Ajustar o volante da direção e os espelhos
3-4.Adjusting the steering wheel and mirrors
1Segure o volante e pressione a
alavanca para baixo.
2Ajuste o volante da direção para
a posição ideal, movendo-o
horizontal e verticalmente.
De seguida, puxe a alavanca para cima
para fixar o volante.
Para buzinar, prima sobre ou perto
do símbolo .
Volante de direção
Procedimentos de ajuste
AV I S O
■Cuidados durante a condução
Não ajuste o volante da direção
enquanto conduz.
Se o fizer poderá perder o controlo do
veículo e provocar um acidente,
resultando em morte ou ferimentos
graves.
■Depois de ajustar o volante da
direção
Certifique-se que o volante da dire-
ção está devidamente trancado.
Caso contrário, o volante poderá
mover-se repentinamente e provocar
um acidente, resultando em morte ou
ferimentos graves. Para além disso,
se o volante da direção não estiver
devidamente trancado, a buzina pode
não soar.
Buzina
pM_RAV4-HV_OM_OM42D32PT.book Page 250 Wednesday, January 27, 2021 6:28 PM

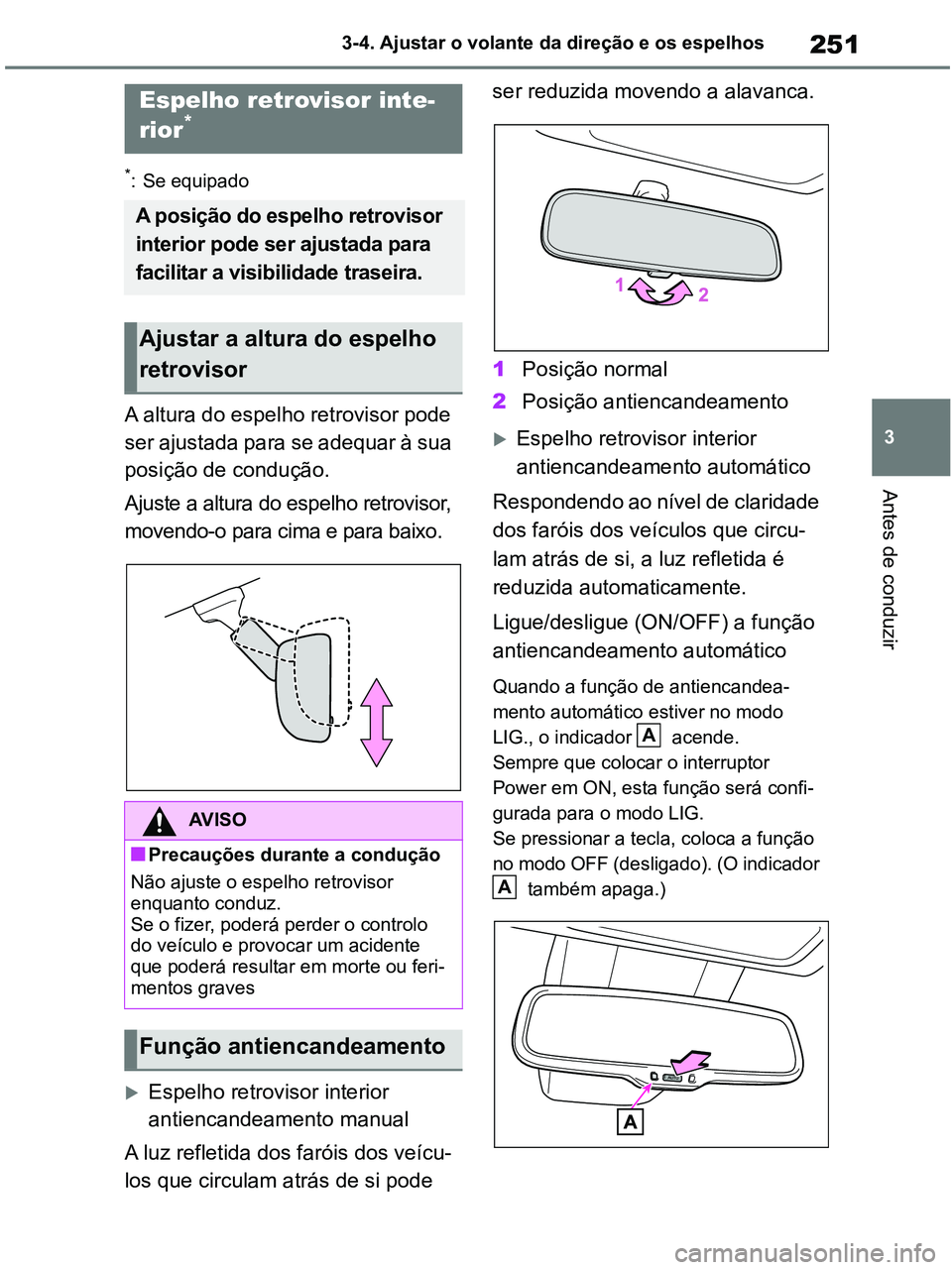

251
3 3-4. Ajustar o volante da direção e os espelhos
Antes de conduzir
*: Se equipado
A altura do espelho retrovisor pode
ser ajustada para se adequar à sua
posição de condução.
Ajuste a altura do espelho retrovisor,
movendo-o para cima e para baixo.
Espelho retrovisor interior
antiencandeamento manual
A luz refletida dos faróis dos veícu-
los que circulam atrás de si pode ser reduzida movendo a alavanca.
1Posição normal
2Posição antiencandeamento
Espelho retrovisor interior
antiencandeamento automático
Respondendo ao nível de claridade
dos faróis dos veículos que circu-
lam atrás de si, a luz refletida é
reduzida automaticamente.
Ligue/desligue (ON/OFF) a função
antiencandeamento automático
Quando a função de antiencandea-
mento automático estiver no modo
LIG., o indicador acende.
Sempre que colocar o interruptor
Power em ON, esta função será confi-
gurada para o modo LIG.
Se pressionar a tecla, coloca a função
no modo OFF (desligado). (O indicador
também apaga.)
Espelho retrovisor inte-
rior*
A posição do espelho retrovisor
interior pode ser ajustada para
facilitar a visibilidade traseira.
Ajustar a altura do espelho
retrovisor
AV I S O
■Precauções durante a condução
Não ajuste o espelho retrovisor
enquanto conduz.
Se o fizer, poderá perder o controlo
do veículo e provocar um acidente
que poderá resultar em morte ou feri-
mentos graves
Função antiencandeamento
A
A
pM_RAV4-HV_OM_OM42D32PT.book Page 251 Wednesday, January 27, 2021 6:28 PM

2523-4. Ajustar o volante da direção e os espelhos
■Para evitar erro do sensor (veículos
com espelho retrovisor interior
com antiencandeamento automá-
tico)
Para não comprometer o funcionamento
dos sensores, não lhes toque nem os
cubra.
*: Se equipado
Espelho retrovisor digital*
O espelho retrovisor digital é
um sistema que utiliza a
câmara traseira e que apre-
senta a respetiva imagem no
mostrador do espelho retrovi-
sor digital.
Se mover a alavanca, pode
selecionar entre o modo ótico
e o modo digital.
O espelho retrovisor digital
permite que o condutor tenha
visibilidade traseira indepen-
dentemente das obstruções
que possam existir, tais como
encostos de cabeça ou baga-
gem. Para além disso, não será
possível visualizar os bancos
traseiros, o que contribui para
a privacidade dos passageiros.
AV I S O
Cumpra com as seguintes medidas
de precaução.
O não cumprimento das mesmas pode
resultar em morte ou ferimentos graves.
■Antes de utilizar o espelho retro-
visor digital
●Certifique-se que ajusta o espelho
antes de iniciar a condução. (P.254)
• Altere para o modo ótico e ajuste o
espelho retrovisor digital a fim de
visualizar devidamente a área atrás
do seu veículo.
• Altere para o modo digital e ajuste
as configurações do mostrador.
pM_RAV4-HV_OM_OM42D32PT.book Page 252 Wednesday, January 27, 2021 6:28 PM

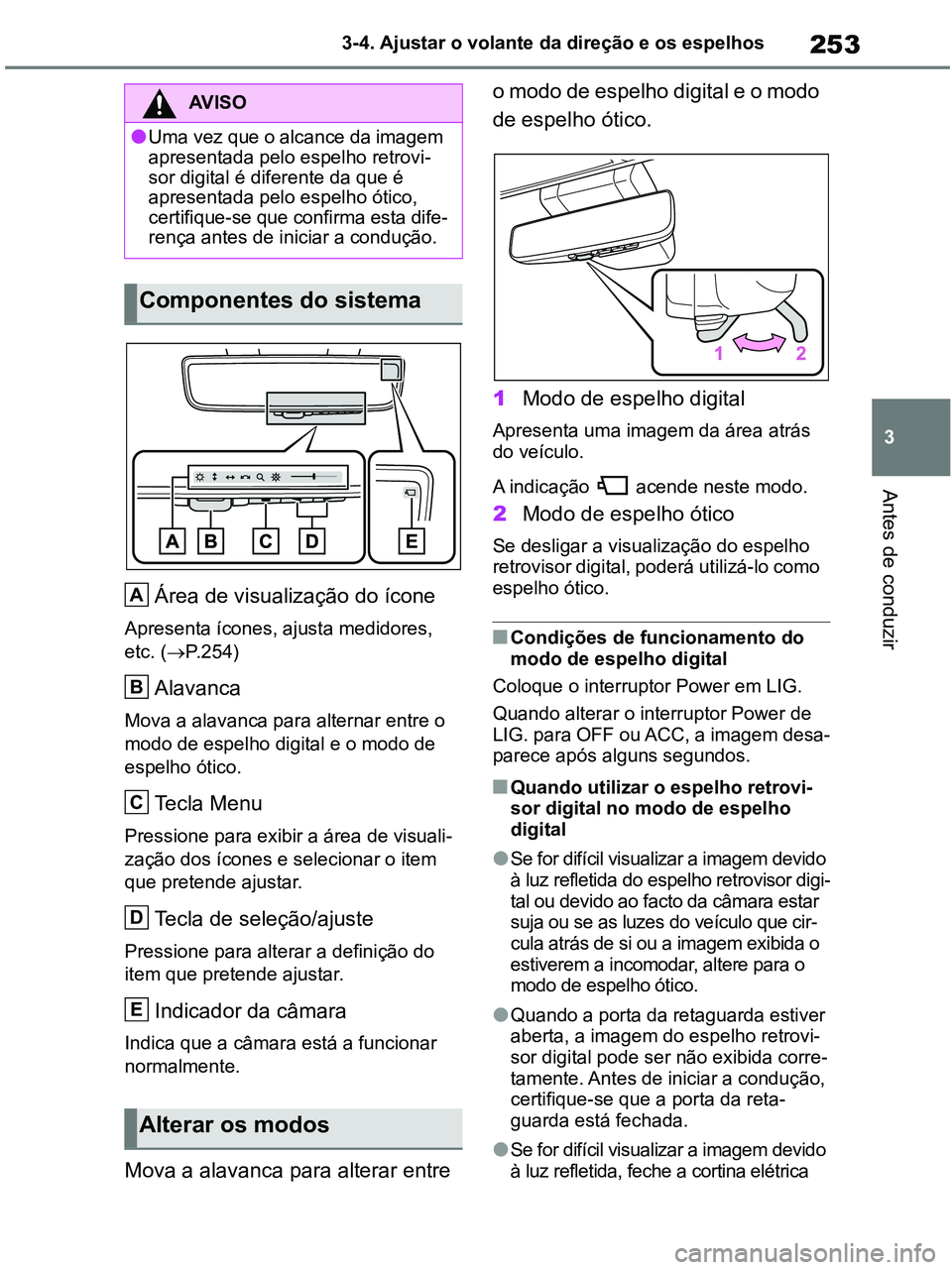

253
3 3-4. Ajustar o volante da direção e os espelhos
Antes de conduzir
Área de visualização do ícone
Apresenta ícones, ajusta medidores,
etc. (P.254)
Alavanca
Mova a alavanca para alternar entre o
modo de espelho digital e o modo de
espelho ótico.
Te c l a M e n u
Pressione para exibir a área de visuali-
zação dos ícones e selecionar o item
que pretende ajustar.
Tecla de seleção/ajuste
Pressione para alterar a definição do
item que pretende ajustar.
Indicador da câmara
Indica que a câmara está a funcionar
normalmente.
Mova a alavanca para alterar entre o modo de espelho digital e o modo
de espelho ótico.
1Modo de espelho digital
Apresenta uma imagem da área atrás
do veículo.
A indicação acende neste modo.
2Modo de espelho ótico
Se desligar a visualização do espelho
retrovisor digital, poderá utilizá-lo como
espelho ótico.
■Condições de funcionamento do
modo de espelho digital
Coloque o interruptor Power em LIG.
Quando alterar o interruptor Power de
LIG. para OFF ou ACC, a imagem desa-
parece após alguns segundos.
■Quando utilizar o espelho retrovi-
sor digital no modo de espelho
digital
●Se for difícil visualizar a imagem devido
à luz refletida do espelho retrovisor digi-
tal ou devido ao facto da câmara estar
suja ou se as luzes do veículo que cir-
cula atrás de si ou a imagem exibida o
estiverem a incomodar, altere para o
modo de espelho ótico.
●Quando a porta da retaguarda estiver
aberta, a imagem do espelho retrovi-
sor digital pode ser não exibida corre-
tamente. Antes de iniciar a condução,
certifique-se que a porta da reta-
guarda está fechada.
●Se for difícil visualizar a imagem devido
à luz refletida, feche a cortina elétrica
AV I S O
●Uma vez que o alcance da imagem
apresentada pelo espelho retrovi-
sor digital é diferente da que é
apresentada pelo espelho ótico,
certifique-se que confirma esta dife-
rença antes de iniciar a condução.
Componentes do sistema
Alterar os modos
A
B
C
D
E
pM_RAV4-HV_OM_OM42D32PT.book Page 253 Wednesday, January 27, 2021 6:28 PM

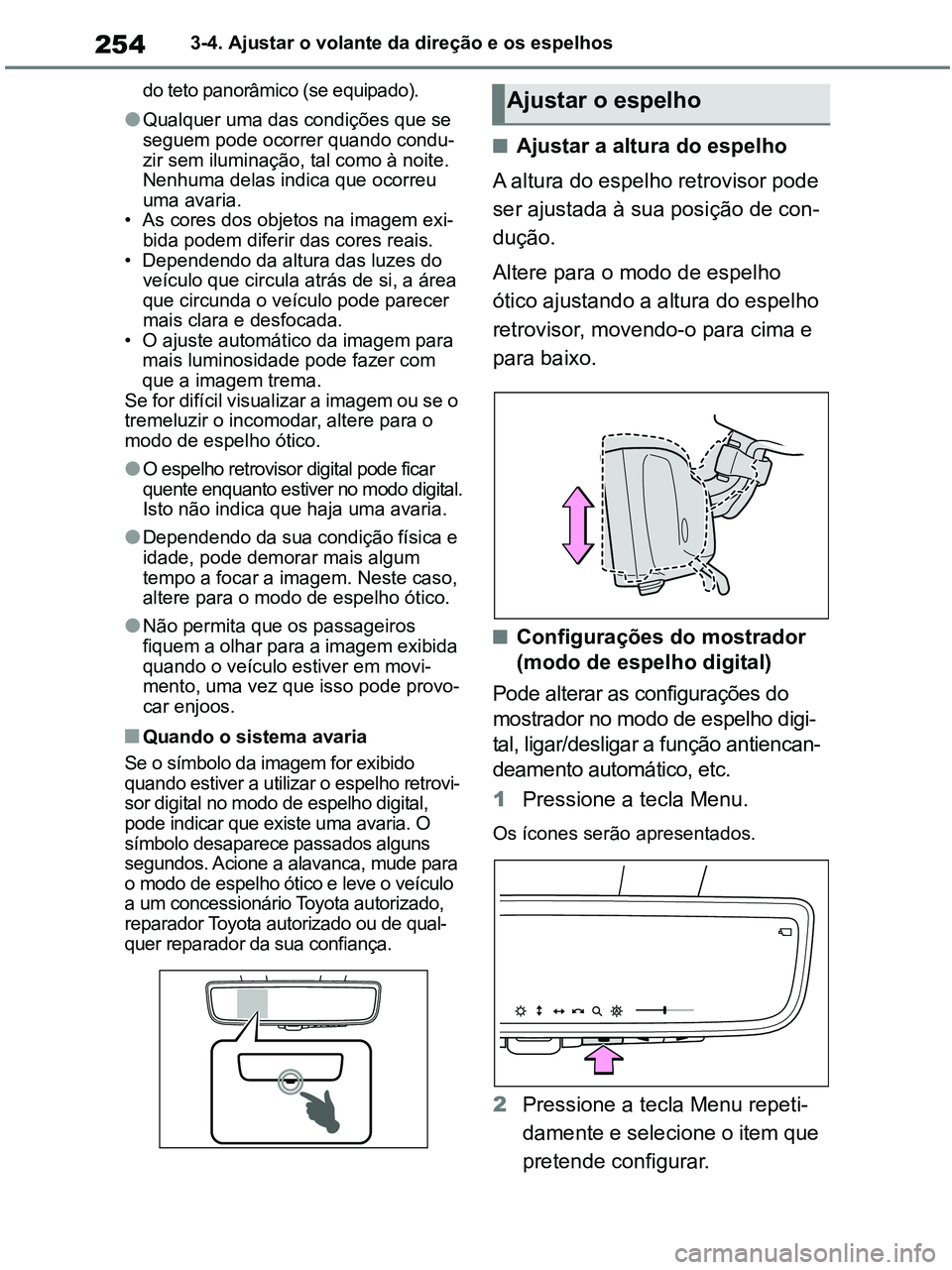

2543-4. Ajustar o volante da direção e os espelhos
do teto panorâmico (se equipado).
●Qualquer uma das condições que se
seguem pode ocorrer quando condu-
zir sem iluminação, tal como à noite.
Nenhuma delas indica que ocorreu
uma avaria.
• As cores dos objetos na imagem exi-
bida podem diferir das cores reais.
• Dependendo da altura das luzes do
veículo que circula atrás de si, a área
que circunda o veículo pode parecer
mais clara e desfocada.
• O ajuste automático da imagem para
mais luminosidade pode fazer com
que a imagem trema.
Se for difícil visualizar a imagem ou se o
tremeluzir o incomodar, altere para o
modo de espelho ótico.
●O espelho retrovisor digital pode ficar
quente enquanto estiver no modo digital.
Isto não indica que haja uma avaria.
●Dependendo da sua condição física e
idade, pode demorar mais algum
tempo a focar a imagem. Neste caso,
altere para o modo de espelho ótico.
●Não permita que os passageiros
fiquem a olhar para a imagem exibida
quando o veículo estiver em movi-
mento, uma vez que isso pode provo-
car enjoos.
■Quando o sistema avaria
Se o símbolo da imagem for exibido
quando estiver a utilizar o espelho retrovi-
sor digital no modo de espelho digital,
pode indicar que existe uma avaria. O
símbolo desaparece passados alguns
segundos. Acione a alavanca, mude para
o modo de espelho ótico e leve o veículo
a um concessionário Toyota autorizado,
reparador Toyota autorizado ou de qual-
quer reparador da sua confiança.
■Ajustar a altura do espelho
A altura do espelho retrovisor pode
ser ajustada à sua posição de con-
dução.
Altere para o modo de espelho
ótico ajustando a altura do espelho
retrovisor, movendo-o para cima e
para baixo.
■Configurações do mostrador
(modo de espelho digital)
Pode alterar as configurações do
mostrador no modo de espelho digi-
tal, ligar/desligar a função antiencan-
deamento automático, etc.
1Pressione a tecla Menu.
Os ícones serão apresentados.
2Pressione a tecla Menu repeti-
damente e selecione o item que
pretende configurar.
Ajustar o espelho
pM_RAV4-HV_OM_OM42D32PT.book Page 254 Wednesday, January 27, 2021 6:28 PM

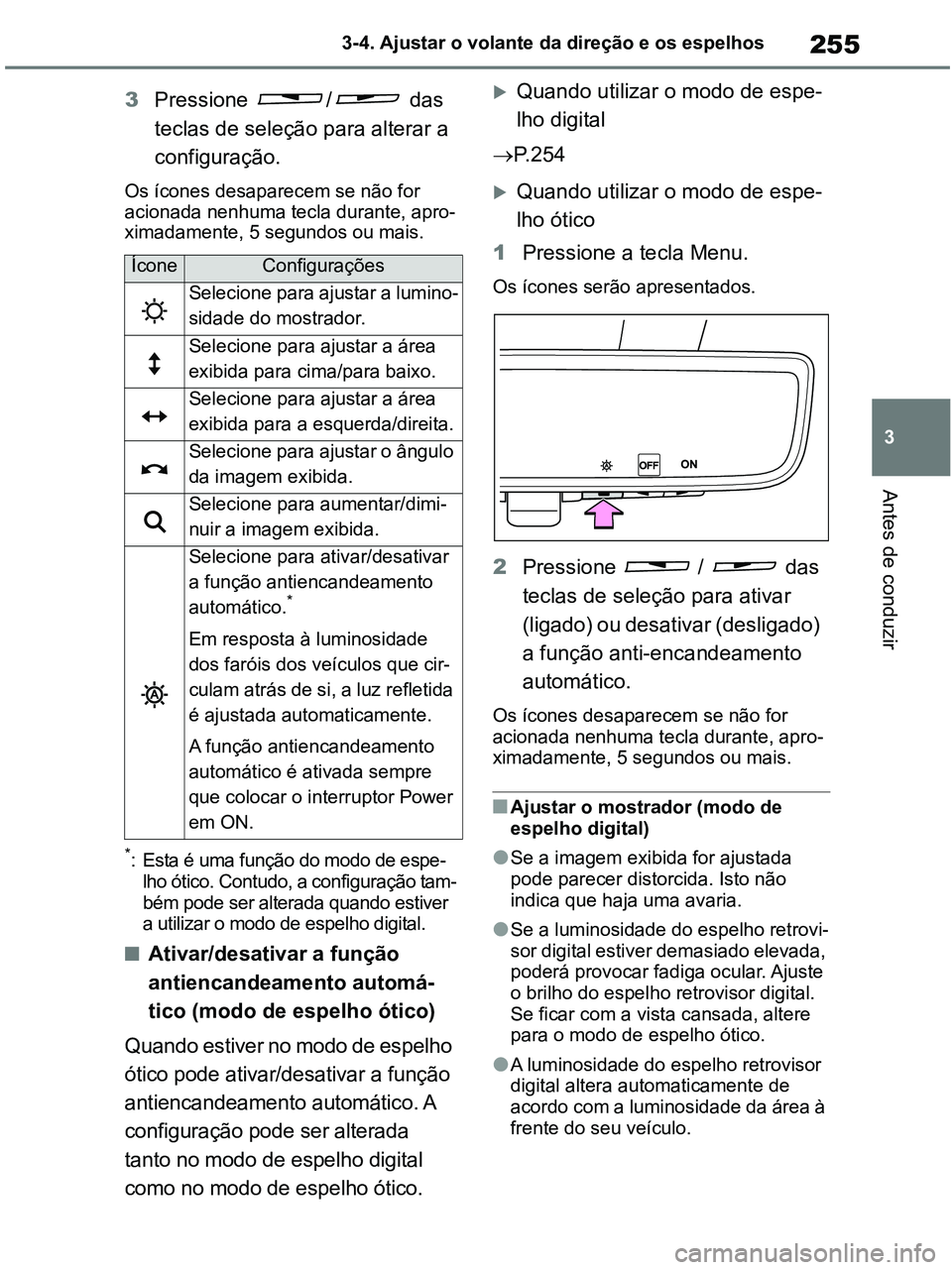

255
3 3-4. Ajustar o volante da direção e os espelhos
Antes de conduzir
3Pressione / das
teclas de seleção para alterar a
configuração.
Os ícones desaparecem se não for
acionada nenhuma tecla durante, apro-
ximadamente, 5 segundos ou mais.
*: Esta é uma função do modo de espe-
lho ótico. Contudo, a configuração tam-
bém pode ser alterada quando estiver
a utilizar o modo de espelho digital.
■Ativar/desativar a função
antiencandeamento automá-
tico (modo de espelho ótico)
Quando estiver no modo de espelho
ótico pode ativar/desativar a função
antiencandeamento automático. A
configuração pode ser alterada
tanto no modo de espelho digital
como no modo de espelho ótico.
Quando utilizar o modo de espe-
lho digital
P.254
Quando utilizar o modo de espe-
lho ótico
1Pressione a tecla Menu.
Os ícones serão apresentados.
2Pressione / das
teclas de seleção para ativar
(ligado) ou desativar (desligado)
a função anti-encandeamento
automático.
Os ícones desaparecem se não for
acionada nenhuma tecla durante, apro-
ximadamente, 5 segundos ou mais.
■Ajustar o mostrador (modo de
espelho digital)
●Se a imagem exibida for ajustada
pode parecer distorcida. Isto não
indica que haja uma avaria.
●Se a luminosidade do espelho retrovi-
sor digital estiver demasiado elevada,
poderá provocar fadiga ocular. Ajuste
o brilho do espelho retrovisor digital.
Se ficar com a vista cansada, altere
para o modo de espelho ótico.
●A luminosidade do espelho retrovisor
digital altera automaticamente de
acordo com a luminosidade da área à
frente do seu veículo.
ÍconeConfigurações
Selecione para ajustar a lumino-
sidade do mostrador.
Selecione para ajustar a área
exibida para cima/para baixo.
Selecione para ajustar a área
exibida para a esquerda/direita.
Selecione para ajustar o ângulo
da imagem exibida.
Selecione para aumentar/dimi-
nuir a imagem exibida.
Selecione para ativar/desativar
a função antiencandeamento
automático.
*
Em resposta à luminosidade
dos faróis dos veículos que cir-
culam atrás de si, a luz refletida
é ajustada automaticamente.
A função antiencandeamento
automático é ativada sempre
que colocar o interruptor Power
em ON.
pM_RAV4-HV_OM_OM42D32PT.book Page 255 Wednesday, January 27, 2021 6:28 PM

2563-4. Ajustar o volante da direção e os espelhos
■Para evitar que os sensores das
luzes avariem
Para evitar que os sensores das luzes
avariem, não lhes toque nem os cubra.
■Limpar a superfície do espelho
Se a superfície do espelho estiver
suja, pode ser difícil visualizar a
imagem no mostrador.
Limpe a superfície do espelho com
cuidado com um pano macio e seco.
■Limpar a câmara
Se a lente da câmara estiver suja,
a imagem exibida pode não estar
nítida. Neste caso, limpe-a com um
pano macio embebido em água.
■A câmara
A câmara do espelho retrovisor digital
está localizada tal como ilustrado abaixo.
■A ventoinha de arrefecimento
Existe uma ventoinha de arrefecimento
no espelho retrovisor digital. O som da
ventoinha é audível quando utiliza o sis-
tema.
AV I S O
Cumpra com as seguintes precauções.
O não cumprimento das mesmas pode
resultar em morte ou ferimentos graves.
■Durante a condução
●Não ajuste a posição do espelho
retrovisor digital nem ajuste as con-
figurações do mostrador durante a
condução.
Pare o veículo e utilize os interrup-
tores de controlo do espelho retro-
visor digital.
Caso contrário, pode incorrer numa
manobra errada do volante da dire-
ção, resultando num acidente ines-
perado.
●Preste sempre atenção à área que
circunda o veículo.
O tamanho dos veículos, bem como
dos outros objetos pode parecer dife-
rente quando estiver no modo de espe-
lho digital e no modo de espelho ótico.
Quando fizer marcha-atrás, verifique
diretamente a segurança da área que
circunda o seu veículo, sobretudo
atrás do mesmo.
Para além disso, se um veículo se
aproximar vindo detrás numa zona
sem iluminação, tal como à noite, a
área circundante poderá escurecer.
■Para evitar causar um incêndio
Se o condutor continuar a utilizar o
espelho retrovisor digital enquanto
fuma, o odor e o fumo espalham-se
pelo espelho, podendo resultar num
incêndio. Deixe de usar o sistema,
imediatamente, e contacte um con-
cessionário Toyota autorizado, repa-
rador Toyota autorizado, qualquer
reparador da sua confiança.
Limpar o espelho retrovisor
digital
pM_RAV4-HV_OM_OM42D32PT.book Page 256 Wednesday, January 27, 2021 6:28 PM
