2020 TOYOTA RAV4 Manual de utilização (in Portuguese)

41
1 1-1. Para uma utilização segura
Questões e segurança
Os principais componentes do sistema de airbags do SRS estão ilustrados
acima. O sistema de airbags do SRS é controlado pelo conjunto do sensor
do airbag. Quando os airbags deflagram, é desencadeada uma reação quí-
mica nos insufladores que rapidamente enchem os airbags com um gás
não tóxico para ajudar a reter o movimento dos ocupantes.
■Se os airbags do SRS deflagrarem
(insuflarem)
●Podem ocorrer escoriações ligeiras,
queimaduras, contusões, etc. devido à
deflagração extremamente rápida de
gases quentes dos airbags do SRS.
●É emitido um ruído elevado e liber-
tado um pó branco.
●Os componentes do módulo do airbag
(cubo do volante da direção, cober-
tura do airbag e deflagrador), bem
como os bancos da frente, compo-
nentes dos pilares da frente, pilares
traseiros e calhas laterais do tejadilho
poderão permanecer quentes durante
alguns minutos. O próprio airbag tam-
bém pode estar quente.
●O para-brisas poderá rachar.
●O funcionamento do sistema híbrido
será interrompido e a alimentação do
motor a gasolina também será inter-
rompida. (P. 8 6 )
●Todas as portas serão destrancadas.
(P.176)
●Veículos com travagem para colisão
secundária: As luzes dos travões e de
stop serão controladas automatica-
mente. (P.413)
●As luzes interiores acendem automa-
ticamente. (P.438)
●Os sinais de perigo acendem automa-
ticamente. (P.524)
■Condições de deflagração dos air-
bags do SRS (airbags do SRS da
frente)
●Os airbags do SRS da frente deflagra-
rão em caso de impacto que exceda o
limite estabelecido (nível de força cor-
respondente a uma colisão frontal à
velocidade de 20 - 30 km/h contra uma
parede que não se mova ou deforme).
Contudo, esta velocidade limite será consideravelmente mais alta, nas
seguintes condições:
• Se o veículo embater contra um
objeto, tal como um veículo estacio-
nado ou poste de sinalização, que
possa mover-se ou deformar-se com
o impacto.
• Se o veículo se envolver numa coli-
são com sobreposição como, por
exemplo, uma colisão em que a caixa
de carga de um camião se sobrepõe à
parte da frente do veículo.
●Dependendo do tipo de colisão, é pos-
sível que apenas sejam ativados os
pré-tensores dos cintos de segurança.
■Condições de deflagração dos air-
bags do SRS (airbags do SRS late-
rais e de cortina)
●Os airbags do SRS laterais e de cor-
tina deflagrarão em caso de impacto
que exceda o limite estabelecido
(nível de força correspondente à força
do impacto produzido por um veículo
de 1500 kg colidindo com a cabine do
veículo, numa direção perpendicular à
orientação do mesmo e a uma veloci-
dade de 20 – 30 km/h).
●Ambos airbags do SRS de cortina
poderão também deflagrar no caso de
uma colisão frontal severa.
■Condições perante as quais os air-
bags do SRS podem deflagrar
(insuflar), para além de uma colisão
Os airbags do SRS da frente e de cor-
tina podem também deflagrar perante
um impacto violento na parte inferior da
carroçaria. Na figura abaixo estão ilus-
trados alguns desses exemplos.
●Atingir um passeio, aresta do pavi-
mento ou superfície dura
●Queda ou salto para um buraco fundo
●Aterragem violenta ou queda do veí-
culo
pM_RAV4-HV_OM_OM42D32PT.book Page 41 Wednesday, January 27, 2021 6:28 PM

421-1. Para uma utilização segura
■Tipos de colisões em que os air-
bags do SRS podem não deflagrar
(airbags do SRS da frente)
Os airbags do SRS da frente geral-
mente não deflagram se o veículo for
sujeito a uma colisão lateral ou traseira,
se capotar, ou se se envolver numa coli-
são frontal a baixa velocidade. Contudo,
sempre que uma colisão de qualquer
tipo causar desaceleração frontal sufi-
ciente, pode ocorrer a deflagração dos
airbags do SRS da frente.
●Colisão lateral
●Colisão traseira
●Capotamento do veículo
■Tipos de colisões em que os air-
bags do SRS podem não deflagrar
(airbags do SRS laterais e de cor-
tina)
Os airbags do SRS laterais e de cortina
podem não deflagrar se o veículo for
sujeito a uma colisão lateral em determi-
nados ângulos, ou a uma colisão lateral
na carroçaria do veículo fora da zona do
compartimento dos passageiros.
●Colisão lateral na carroçaria do veí-
culo, fora da zona do compartimento
dos passageiros
●Colisão lateral num determinado ângulo Os airbags do SRS laterais geralmente
não deflagram se o veículo se envolver
numa colisão frontal ou traseira, se
capotar, ou se se envolver numa colisão
lateral a baixa velocidade.
●Colisão frontal
●Colisão traseira
●Capotamento do veículo
Os airbags do SRS de cortina geral-
mente não deflagram se o veículo se
envolver numa colisão traseira, se capo-
tar, ou se se envolver numa colisão late-
ral ou frontal a baixa velocidade.
●Colisão traseira
●Capotamento do veículo
■Quando deve contactar um conces-
sionário Toyota autorizado, repara-
dor Toyota autorizado ou qualquer
reparador da sua confiança
Nos seguintes casos o veículo requer ins-
peção e/ou reparação. Contacte um con-
cessionário Toyota autorizado, reparador
pM_RAV4-HV_OM_OM42D32PT.book Page 42 Wednesday, January 27, 2021 6:28 PM

43
1 1-1. Para uma utilização segura
Questões e segurança
Toyota autorizado ou qualquer reparador
da sua confiança, assim que possível.
●Um dos airbags do SRS deflagrou.
●A parte da frente do veículo está dani-
ficada ou deformada, ou o veículo
esteve envolvido num acidente que
não foi suficientemente grave para
provocar a deflagração dos airbags
do SRS da frente.
●Uma parte de uma porta, ou a respetiva
área envolvente, está danificada, defor-
mada ou tem um buraco, ou o veículo
esteve envolvido num acidente que não
foi suficientemente grave para provo-
car a deflagração dos airbags do SRS
laterais e de cortina.
●A almofada do volante da direção, o
painel de instrumentos junto ao airbag
do passageiro da frente ou a parte
inferior do painel de instrumentos está
arranhada, rachada, ou de outro
modo danificada.
●A superfície dos bancos com os air-
bags do SRS laterais está arranhada, rachada, ou de outro modo danifi-
cada.
●A parte dos pilares da frente, dos pila-
res de trás ou guarnições (áreas
almofadadas) das calhas laterais do
tejadilho nas quais se encontram os
airbags do SRS de cortina, estão
arranhadas, rachadas, ou de outro
modo danificadas.
AV I S O
■Precauções com os airbags do
SRS
Cumpra com as seguintes precau-
ções relativas aos airbags do SRS.
O não cumprimento das mesmas
pode resultar em morte ou ferimentos
graves.
●O condutor e todos os passageiros
do veículo devem utilizar os cintos
de segurança corretamente.
Os airbags do SRS são dispositivos
suplementares para serem utiliza-
dos em conjunto com os cintos de
segurança.
pM_RAV4-HV_OM_OM42D32PT.book Page 43 Wednesday, January 27, 2021 6:28 PM

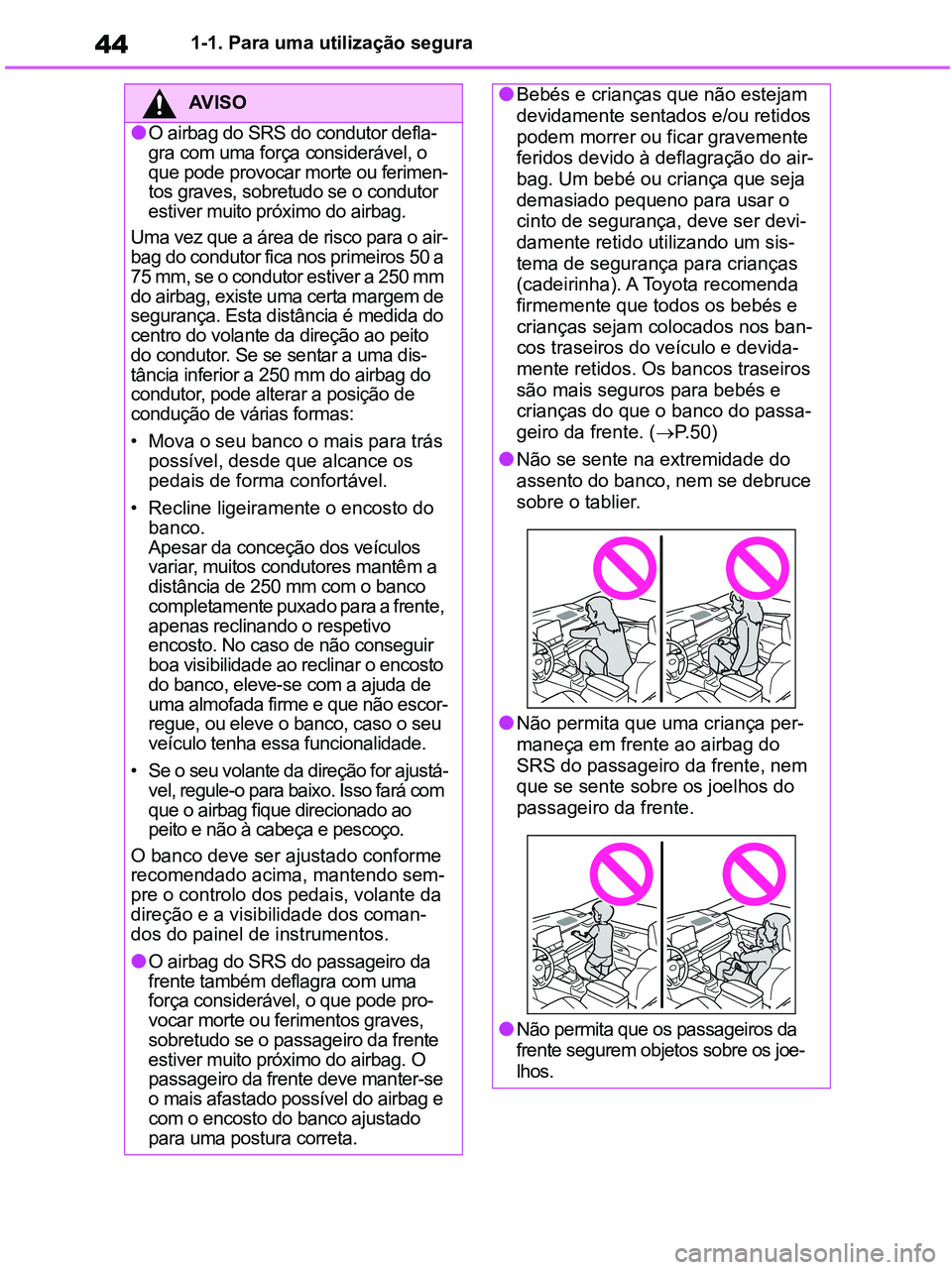

441-1. Para uma utilização segura
AV I S O
●O airbag do SRS do condutor defla-
gra com uma força considerável, o
que pode provocar morte ou ferimen-
tos graves, sobretudo se o condutor
estiver muito próximo do airbag.
Uma vez que a área de risco para o air-
bag do condutor fica nos primeiros 50 a
75 mm, se o condutor estiver a 250 mm
do airbag, existe uma certa margem de
segurança. Esta distância é medida do
centro do volante da direção ao peito
do condutor. Se se sentar a uma dis-
tância inferior a 250 mm do airbag do
condutor, pode alterar a posição de
condução de várias formas:
• Mova o seu banco o mais para trás
possível, desde que alcance os
pedais de forma confortável.
• Recline ligeiramente o encosto do
banco.
Apesar da conceção dos veículos
variar, muitos condutores mantêm a
distância de 250 mm com o banco
completamente puxado para a frente,
apenas reclinando o respetivo
encosto. No caso de não conseguir
boa visibilidade ao reclinar o encosto
do banco, eleve-se com a ajuda de
uma almofada firme e que não escor-
regue, ou eleve o banco, caso o seu
veículo tenha essa funcionalidade.
• Se o seu volante da direção for ajustá-
vel, regule-o para baixo. Isso fará com
que o airbag fique direcionado ao
peito e não à cabeça e pescoço.
O banco deve ser ajustado conforme
recomendado acima, mantendo sem-
pre o controlo dos pedais, volante da
direção e a visibilidade dos coman-
dos do painel de instrumentos.
●O airbag do SRS do passageiro da
frente também deflagra com uma
força considerável, o que pode pro-
vocar morte ou ferimentos graves,
sobretudo se o passageiro da frente
estiver muito próximo do airbag. O
passageiro da frente deve manter-se
o mais afastado possível do airbag e
com o encosto do banco ajustado
para uma postura correta.
●Bebés e crianças que não estejam
devidamente sentados e/ou retidos
podem morrer ou ficar gravemente
feridos devido à deflagração do air-
bag. Um bebé ou criança que seja
demasiado pequeno para usar o
cinto de segurança, deve ser devi-
damente retido utilizando um sis-
tema de segurança para crianças
(cadeirinha). A Toyota recomenda
firmemente que todos os bebés e
crianças sejam colocados nos ban-
cos traseiros do veículo e devida-
mente retidos. Os bancos traseiros
são mais seguros para bebés e
crianças do que o banco do passa-
geiro da frente. (P. 5 0 )
●Não se sente na extremidade do
assento do banco, nem se debruce
sobre o tablier.
●Não permita que uma criança per-
maneça em frente ao airbag do
SRS do passageiro da frente, nem
que se sente sobre os joelhos do
passageiro da frente.
●Não permita que os passageiros da
frente segurem objetos sobre os joe-
lhos.
pM_RAV4-HV_OM_OM42D32PT.book Page 44 Wednesday, January 27, 2021 6:28 PM

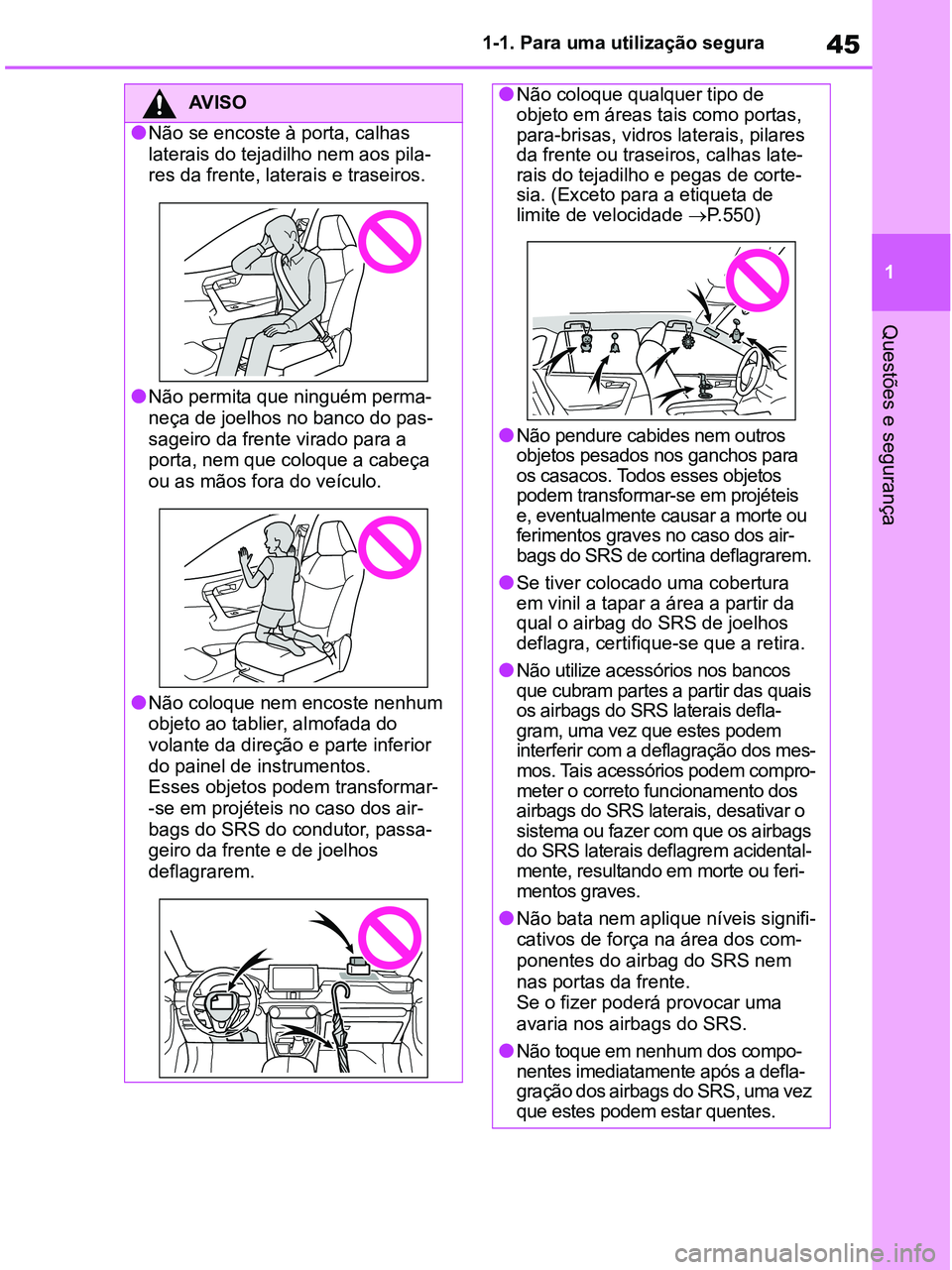

45
1 1-1. Para uma utilização segura
Questões e segurança
AV I S O
●Não se encoste à porta, calhas
laterais do tejadilho nem aos pila-
res da frente, laterais e traseiros.
●Não permita que ninguém perma-
neça de joelhos no banco do pas-
sageiro da frente virado para a
porta, nem que coloque a cabeça
ou as mãos fora do veículo.
●Não coloque nem encoste nenhum
objeto ao tablier, almofada do
volante da direção e parte inferior
do painel de instrumentos.
Esses objetos podem transformar-
-se em projéteis no caso dos air-
bags do SRS do condutor, passa-
geiro da frente e de joelhos
deflagrarem.
●Não coloque qualquer tipo de
objeto em áreas tais como portas,
para-brisas, vidros laterais, pilares
da frente ou traseiros, calhas late-
rais do tejadilho e pegas de corte-
sia. (Exceto para a etiqueta de
limite de velocidade P.550)
●Não pendure cabides nem outros
objetos pesados nos ganchos para
os casacos. Todos esses objetos
podem transformar-se em projéteis
e, eventualmente causar a morte ou
ferimentos graves no caso dos air-
bags do SRS de cortina deflagrarem.
●Se tiver colocado uma cobertura
em vinil a tapar a área a partir da
qual o airbag do SRS de joelhos
deflagra, certifique-se que a retira.
●Não utilize acessórios nos bancos
que cubram partes a partir das quais
os airbags do SRS laterais defla-
gram, uma vez que estes podem
interferir com a deflagração dos mes-
mos. Tais acessórios podem compro-
meter o correto funcionamento dos
airbags do SRS laterais, desativar o
sistema ou fazer com que os airbags
do SRS laterais deflagrem acidental-
mente, resultando em morte ou feri-
mentos graves.
●Não bata nem aplique níveis signifi-
cativos de força na área dos com-
ponentes do airbag do SRS nem
nas portas da frente.
Se o fizer poderá provocar uma
avaria nos airbags do SRS.
●Não toque em nenhum dos compo-
nentes imediatamente após a defla-
gração dos airbags do SRS, uma vez
que estes podem estar quentes.
pM_RAV4-HV_OM_OM42D32PT.book Page 45 Wednesday, January 27, 2021 6:28 PM

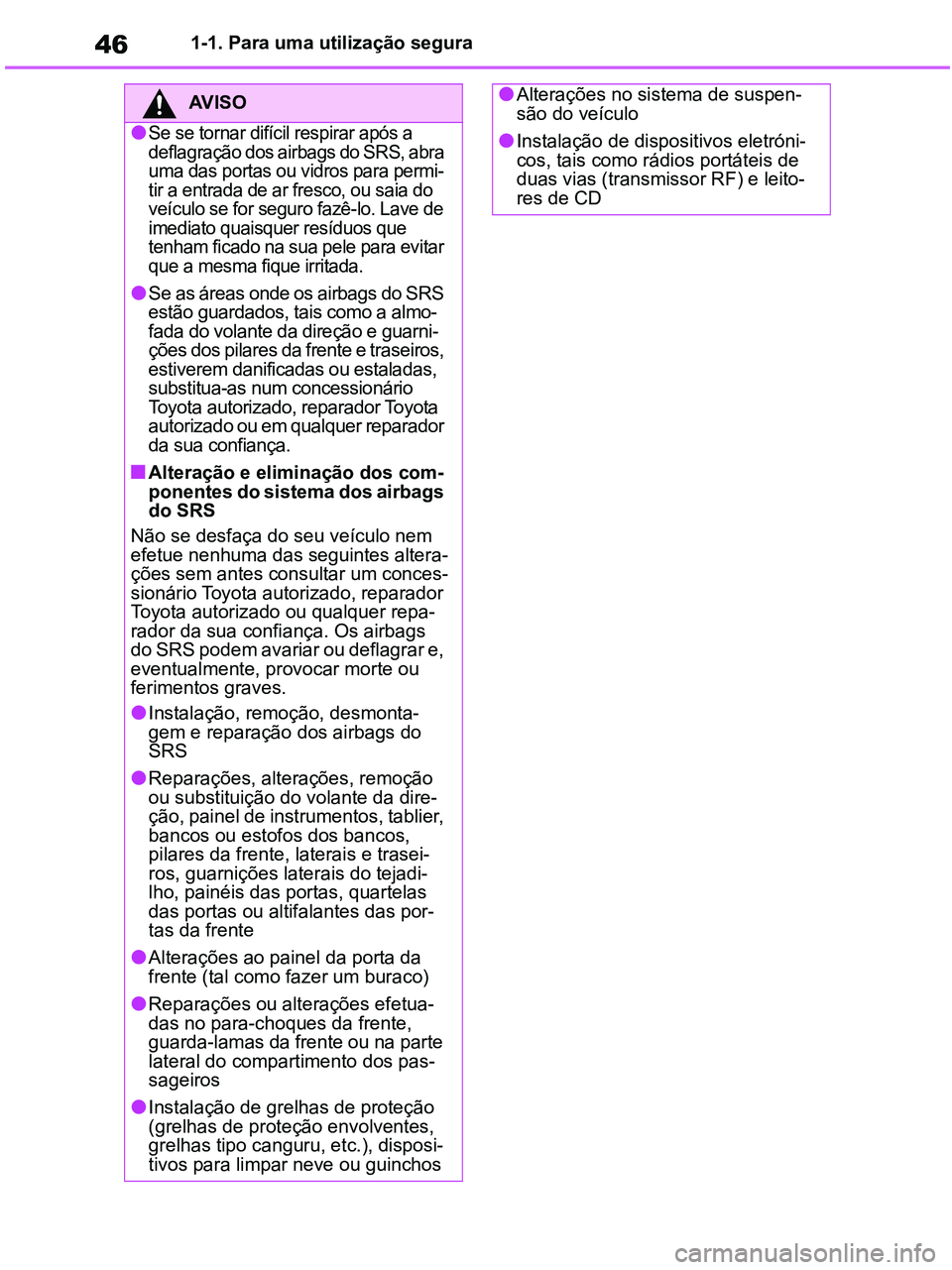

461-1. Para uma utilização segura
AV I S O
●Se se tornar difícil respirar após a
deflagração dos airbags do SRS, abra
uma das portas ou vidros para permi-
tir a entrada de ar fresco, ou saia do
veículo se for seguro fazê-lo. Lave de
imediato quaisquer resíduos que
tenham ficado na sua pele para evitar
que a mesma fique irritada.
●Se as áreas onde os airbags do SRS
estão guardados, tais como a almo-
fada do volante da direção e guarni-
ções dos pilares da frente e traseiros,
estiverem danificadas ou estaladas,
substitua-as num concessionário
Toyota autorizado, reparador Toyota
autorizado ou em qualquer reparador
da sua confiança.
■Alteração e eliminação dos com-
ponentes do sistema dos airbags
do SRS
Não se desfaça do seu veículo nem
efetue nenhuma das seguintes altera-
ções sem antes consultar um conces-
sionário Toyota autorizado, reparador
Toyota autorizado ou qualquer repa-
rador da sua confiança. Os airbags
do SRS podem avariar ou deflagrar e,
eventualmente, provocar morte ou
ferimentos graves.
●Instalação, remoção, desmonta-
gem e reparação dos airbags do
SRS
●Reparações, alterações, remoção
ou substituição do volante da dire-
ção, painel de instrumentos, tablier,
bancos ou estofos dos bancos,
pilares da frente, laterais e trasei-
ros, guarnições laterais do tejadi-
lho, painéis das portas, quartelas
das portas ou altifalantes das por-
tas da frente
●Alterações ao painel da porta da
frente (tal como fazer um buraco)
●Reparações ou alterações efetua-
das no para-choques da frente,
guarda-lamas da frente ou na parte
lateral do compartimento dos pas-
sageiros
●Instalação de grelhas de proteção
(grelhas de proteção envolventes,
grelhas tipo canguru, etc.), disposi-
tivos para limpar neve ou guinchos
●Alterações no sistema de suspen-
são do veículo
●Instalação de dispositivos eletróni-
cos, tais como rádios portáteis de
duas vias (transmissor RF) e leito-
res de CD
pM_RAV4-HV_OM_OM42D32PT.book Page 46 Wednesday, January 27, 2021 6:28 PM

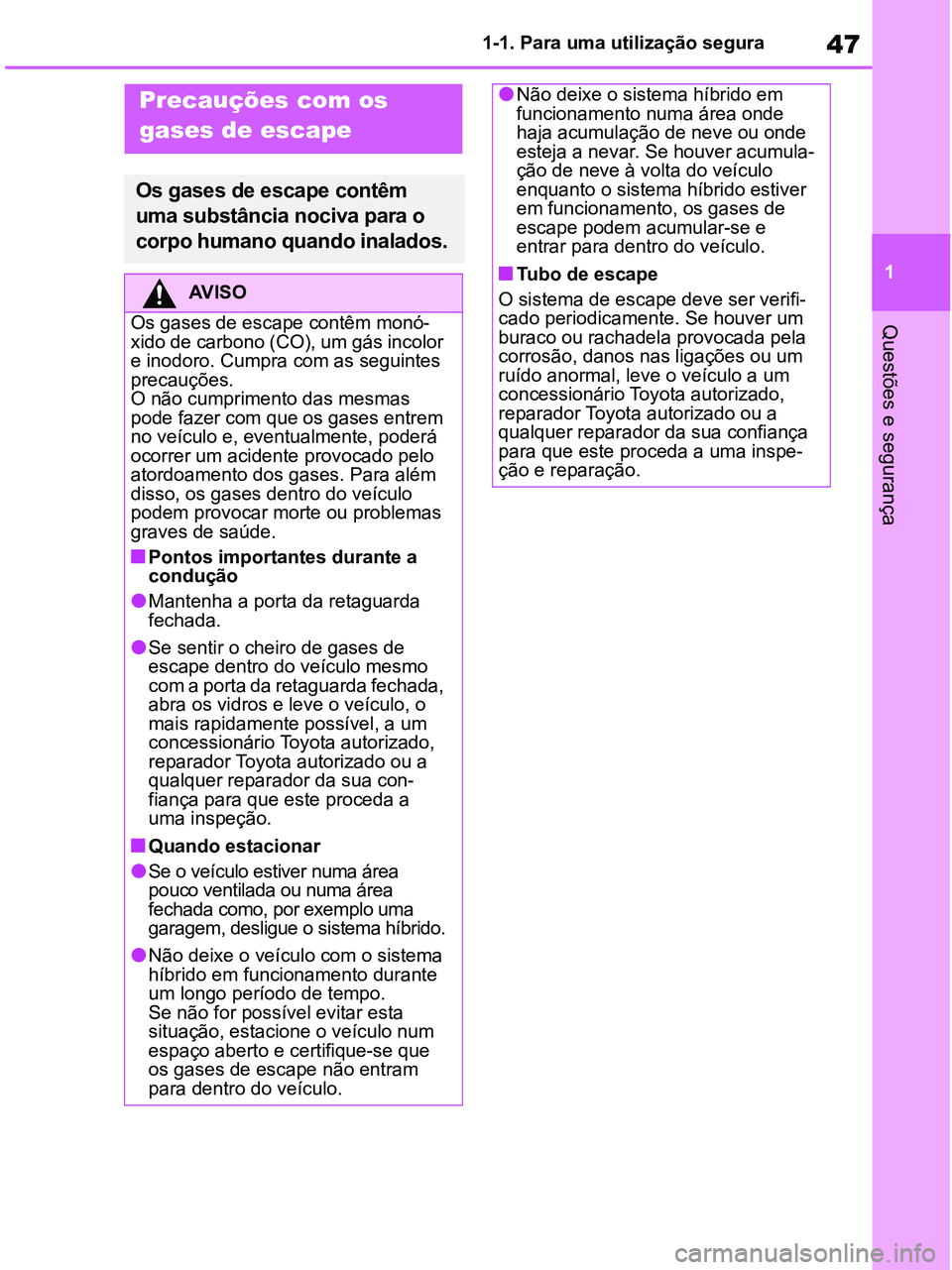

47
1 1-1. Para uma utilização segura
Questões e segurança
Precauções com os
gases de escape
Os gases de escape contêm
uma substância nociva para o
corpo humano quando inalados.
AV I S O
Os gases de escape contêm monó-
xido de carbono (CO), um gás incolor
e inodoro. Cumpra com as seguintes
precauções.
O não cumprimento das mesmas
pode fazer com que os gases entrem
no veículo e, eventualmente, poderá
ocorrer um acidente provocado pelo
atordoamento dos gases. Para além
disso, os gases dentro do veículo
podem provocar morte ou problemas
graves de saúde.
■Pontos importantes durante a
condução
●Mantenha a porta da retaguarda
fechada.
●Se sentir o cheiro de gases de
escape dentro do veículo mesmo
com a porta da retaguarda fechada,
abra os vidros e leve o veículo, o
mais rapidamente possível, a um
concessionário Toyota autorizado,
reparador Toyota autorizado ou a
qualquer reparador da sua con-
fiança para que este proceda a
uma inspeção.
■Quando estacionar
●Se o veículo estiver numa área
pouco ventilada ou numa área
fechada como, por exemplo uma
garagem, desligue o sistema híbrido.
●Não deixe o veículo com o sistema
híbrido em funcionamento durante
um longo período de tempo.
Se não for possível evitar esta
situação, estacione o veículo num
espaço aberto e certifique-se que
os gases de escape não entram
para dentro do veículo.
●Não deixe o sistema híbrido em
funcionamento numa área onde
haja acumulação de neve ou onde
esteja a nevar. Se houver acumula-
ção de neve à volta do veículo
enquanto o sistema híbrido estiver
em funcionamento, os gases de
escape podem acumular-se e
entrar para dentro do veículo.
■Tubo de escape
O sistema de escape deve ser verifi-
cado periodicamente. Se houver um
buraco ou rachadela provocada pela
corrosão, danos nas ligações ou um
ruído anormal, leve o veículo a um
concessionário Toyota autorizado,
reparador Toyota autorizado ou a
qualquer reparador da sua confiança
para que este proceda a uma inspe-
ção e reparação.
pM_RAV4-HV_OM_OM42D32PT.book Page 47 Wednesday, January 27, 2021 6:28 PM

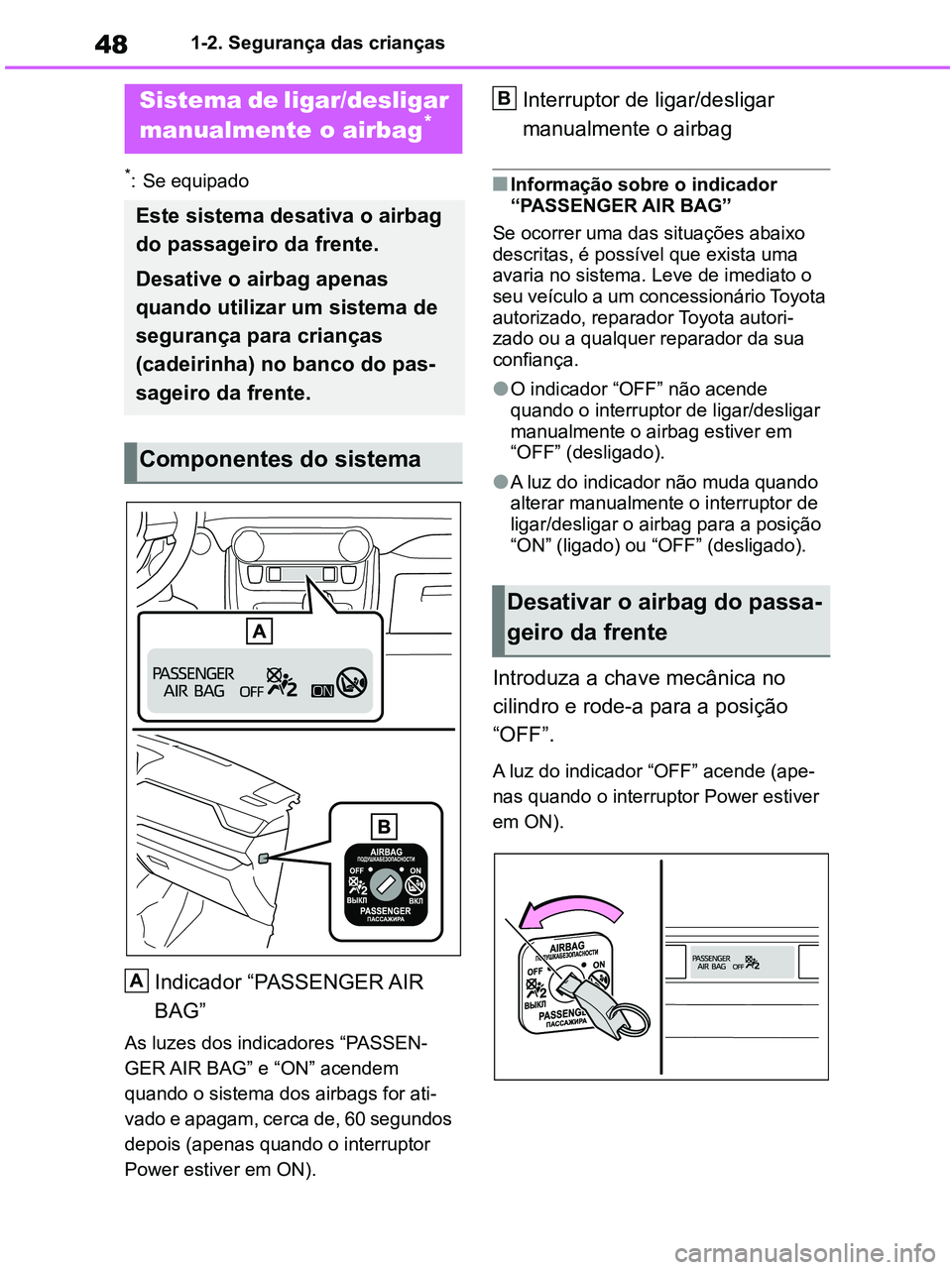

481-2. Segurança das crianças
1-2.Child safety
*: Se equipado
Indicador “PASSENGER AIR
BAG”
As luzes dos indicadores “PASSEN-
GER AIR BAG” e “ON” acendem
quando o sistema dos airbags for ati-
vado e apagam, cerca de, 60 segundos
depois (apenas quando o interruptor
Power estiver em ON).
Interruptor de ligar/desligar
manualmente o airbag
■Informação sobre o indicador
“PASSENGER AIR BAG”
Se ocorrer uma das situações abaixo
descritas, é possível que exista uma
avaria no sistema. Leve de imediato o
seu veículo a um concessionário Toyota
autorizado, reparador Toyota autori-
zado ou a qualquer reparador da sua
confiança.
●O indicador “OFF” não acende
quando o interruptor de ligar/desligar
manualmente o airbag estiver em
“OFF” (desligado).
●A luz do indicador não muda quando
alterar manualmente o interruptor de
ligar/desligar o airbag para a posição
“ON” (ligado) ou “OFF” (desligado).
Introduza a chave mecânica no
cilindro e rode-a para a posição
“OFF”.
A luz do indicador “OFF” acende (ape-
nas quando o interruptor Power estiver
em ON).
Sistema de ligar/desligar
manualmente o airbag*
Este sistema desativa o airbag
do passageiro da frente.
Desative o airbag apenas
quando utilizar um sistema de
segurança para crianças
(cadeirinha) no banco do pas-
sageiro da frente.
Componentes do sistema
A
'HVDWLYDURDLUEDJGRSDVVD
JHLURGDIUHQWH
B
pM_RAV4-HV_OM_OM42D32PT.book Page 48 Wednesday, January 27, 2021 6:28 PM
