Предохранители
Техническое обслуживание автомобиля 10-21
10
*: плавкая вставка.
В зависимости от модификации и комплек-
тации автомобиля некоторые предохрани-
тели могут отсутствовать.
В приведенной выше таблице указаны
основные цепи, защищаемые каждым
предохранителем. 2Стояночный
тормоз
с электро-
приводом30 A
*
3Антиблокиро-
вочная система
тормозов40 A*
4Антиблокиро-
вочная система
тормозов30 A*
5Электропривод
сидений30 A*
6Обогрев
сидений30 A
7 Стартер
30 A
*
8Обогрев обода
рулевого колеса15 A
9 Омыватель фар 20 А
10Звуковой сигнал
противоугонной
системы20 А
11Автоматическая
коробка передач20 А
12 Звуковой сигнал 10 А
13
Солнцезащитная
шторка20 A
14
Противотуман-
ные фары15 A
15Дневные
ходовые огни10 А
16 Кондиционер 10 A
№Обозна-
чениеЗащищаемая
цепьНоминаль-
ный ток
17Блок
управления
двигателем7,5 A
18 Генератор 7,5 A
19Электродвига-
тель
вентилятора
системы охлаж-
дения двигателя40 A
*
20Усилитель
аудиосистемы30 A
21 — — —
22Устрой-
ство
ввода-
выводаУстройство
ввода-вывода30 A
23Электродвига-
тель вентилято-
ра конденсатора30 A
*
24Датчик заряда
аккумуляторной
батареи7,5 A
25
/ Стояночный
тормоз
с электропри-
водом /
адаптивный
круиз-контроль
(ACC)7,5 A
26Фара дальнего
света (правая)10 А
27Фара дальнего
света (левая)10 А
№Обозна-
чениеЗащищаемая
цепьНоминаль-
ный ток
28Привод турбо-
нагнетателя20 A
29Цепь питания
электрообору-
дования
двигателя20 A
30Топливный
насос15 A
31Катушка
зажигания10 А
32 Форсунка 20 A
33Привод
дроссельной
заслонки15 A
#1 —Запасной
предохранитель10 A
#2 —Запасной
предохранитель15 A
#3 —Запасной
предохранитель20 А
№Обозна-
чениеЗащищаемая
цепьНоминаль-
ный ток

Предохранители
10-22 Техническое обслуживание автомобиля
10
В блоке предохранителей отсутствуют запасные
предохранители на 7,5 А, 25 А и 30 А. Если
один из предохранителей указанных номиналов
перегорит, их можно заменить следующими:
7,5 А: запасным предохранителем на 10 А;
25 A: запасным предохранителем на 20 А;
30 A: предохранителем на 30 А из цепи
усилителя аудиосистемы.
После установки запасных предохранителей
при первой возможности замените их
предохранителями требуемого номинала.
E01008101448
E01007802012
1. Перед заменой предохранителя отключите
соответствующую электрическую цепь
и переведите ключ в замке зажигания
в положение LOCK или включите режим
работы OFF.2. Извлеките из крышки блока предохраните-
лей в моторном отсеке съемник предохрани-
телей (А).
3. По таблице номинальных токов предохра-
нителей проверьте соответствие предохра-
нителя, относящегося к неисправной цепи.4. С помощью съемника вставьте в то же
гнездо в блоке предохранителей новый
предохранитель, рассчитанный на тот же
номинальный ток.
Цветовая кодировка
предохранителей
Номинальный
токЦвет
7,5 А Коричневый
10 А Красный
15 A Синий
20 А Желтый
25 A Бесцветный (белый)
30 AЗеленый (ножевой) /
розовый (плавкая вставка)
40 А Зеленый (плавкая вставка)
Замена предохранителей B: исправный предохранитель
C: перегоревший предохранитель
ПРИМЕЧАНИЕ
Если какое-либо электрооборудование
не работает, а относящийся к нему
предохранитель исправен, возможна
неисправность в электрооборудовании
или в каком-либо другом месте.
Рекомендуется проверить автомобиль
в авторизованном сервисном центре
MITSUBISHI MOTORS.
ПРЕДОСТЕРЕЖЕНИЕ
Если новый предохранитель через
непродолжительное время перегорает
вновь, рекомендуется проверить
электрическую цепь автомобиля
в авторизованном сервисном центре
MITSUBISHI MOTORS.

Замена ламп
Техническое обслуживание автомобиля 10-23
10
E01003102206
Перед заменой лампы убедитесь, что данный
осветительный прибор выключен. Не дотраги-
вайтесь пальцами до стеклянной колбы новой
лампы. Оставшийся на стекле жир испаряется
при нагреве лампы и оседает на отражателе,
поверхность которого тускнеет.
E01003201532
Запрещается устанавливать предохрани-
тель, рассчитанный на больший ток,
а также самодельные соединения из про-
водов, фольги и т. п. Это может привести
к перегреву проводов и возгоранию.
Замена ламп
ПРЕДОСТЕРЕЖЕНИЕ
Не следует устанавливать вместо ламп
накаливания СИД-лампы.
Имеющиеся в свободной продаже
СИД-лампы могут отрицательно повлиять
на работу автомобиля, нарушая нормаль-
ную работу других ламп и оборудования
автомобиля.
Температура ламп сразу после выключе-
ния очень высока.
Прежде чем дотрагиваться до лампы,
дождитесь ее охлаждения. В противном
случае можно получить ожог.
При обращении с галогенными лампами
следует соблюдать осторожность.
Газ в колбе галогенной лампы находится
под высоким давлением, поэтому при
падении, ударе или задевании за твердый
предмет она может взорваться.
ПРЕДОСТЕРЕЖЕНИЕ
Запрещается прикасаться к колбе галоген-
ной лампы руками, грязными перчатками
и т. д.
При включении фары жир с рук, попав-
ший на лампу, будет испаряться, что
может привести к повреждению лампы.
Грязную поверхность стекла следует
протереть спиртом, растворителем
для краски и т. п. Устанавливать лампу
следует только после тщательного
просушивания.
ПРИМЕЧАНИЕ
Если Вы не уверены, что сможете
выполнить замену правильно, доверьте
ее специалистам авторизованного
сервисного центра MITSUBISHI MOTORS.
При снятии ламп и рассеивателей
соблюдайте осторожность, чтобы
не поцарапать лакокрасочное покрытие
автомобиля.
ПРЕДОСТЕРЕЖЕНИЕ
Во время дождя или после мойки автомо-
биля возможно запотевание рассеивателей
фар. Это явление имеет те же причины,
что и запотевание оконных стекол при
влажной погоде и не является признаком
неисправностей.
При включении фар влага испарится
от тепла. Однако если внутри фар скапли-
вается вода, рекомендуется провести их
проверку в авторизованном сервисном
центре MITSUBISHI MOTORS.
Расположение и номинальная
мощность ламп
ПРЕДОСТЕРЕЖЕНИЕ
Для замены следует использовать новую
лампу того же типа, той же мощности
и того же цвета.
При установке неподходящей лампы
лампа может выйти из строя либо может
не включиться или привести к возгора-
нию автомобиля.
ПРИМЕЧАНИЕ

Замена ламп
10-24 Техническое обслуживание автомобиля
10
E01003305384
В скобках указан тип лампы.В скобках указан тип лампы.
Наружные световые приборы
1: фары:
с галогенными лампами: 55 Вт (HIR2);
светодиодные: −
2: передние габаритные огни / дневные
ходовые огни: −
3: передние указатели поворота: 21 Вт
(PY21W)
4:
противотуманные фары
*: 35 Вт (H8)
5: боковые повторители указателей
поворота: −
Передняя часть
автомобиля
ПРИМЕЧАНИЕ
В нижеперечисленных световых приборах
вместо ламп накаливания используются
светодиоды.
• Фары (со светодиодной лампой)
• Передние габаритные огни / дневные
ходовые огни
• Боковые повторители указателей поворотаДля ремонта или замены ламп в этих све-
товых приборах обратитесь в авторизо-
ванный сервисный центр MITSUBISHI
MOTORS.
1:
верхний стоп-сигнал:
−
2:задние габаритные огни: −
3: задний противотуманный фонарь:
21 Вт (W21W)
4: фонари освещения регистрационного
знака: 5 Вт (W5W)
5: фонарь заднего хода:
16 Вт (W16W)
Задняя часть автомобиля6: задние указатели поворота:
21 Вт (WY21W)
7: стоп-сигналы: −
ПРИМЕЧАНИЕ
В нижеперечисленных световых приборах
вместо ламп накаливания используются
светодиоды.
• Верхний стоп-сигнал
• Задние габаритные огни
• Стоп-сигналы
Для ремонта или замены ламп в этих
световых приборах обратитесь
в авторизованный сервисный центр
MITSUBISHI MOTORS.

Замена ламп
Техническое обслуживание автомобиля 10-25
10
E01003403668
E01009301636
1. Поверните крышку (А) против часовой
стрелки и затем извлеките ее.2. Потяните защелку (В) и отсоедините
патрон (С).
3. Поверните лампу (D) против часовой
стрелки и затем извлеките ее.
Световые приборы, расположенные
внутри автомобиля
1: светодиодная подсветка салона (передняя
дверь)*: −
2:
лампы подсветки косметического зеркала
*:
2 Вт
3: лампа местной подсветки и передняя лампа
освещения салона: 10 Вт
4: светодиодная подсветка салона (лоток
для смартфона): −
5: задняя лампа освещения салона: 8 Вт
6: лампа освещения багажного отделения:
5 Вт
7: светодиодная подсветка салона (передний
подстаканник): −
ПРИМЕЧАНИЕ
В нижеперечисленных световых приборах
вместо ламп накаливания используются
светодиоды.
• Светодиодная подсветка салона (лоток
для смартфона)
• Светодиодная подсветка салона
(передний подстаканник)
• Светодиодная подсветка салона
(передняя дверь) (при наличии)
Для ремонта или замены ламп в этих
световых приборах обратитесь
в авторизованный сервисный центр
MITSUBISHI MOTORS.
Фары (галогенные лампы)
ПРИМЕЧАНИЕ
При замене лампы с правой стороны
автомобиля следите за тем, чтобы
снимаемые детали не касались
расширительного бачка системы
охлаждения.
*:передняя часть автомобиля

Замена ламп
10-26 Техническое обслуживание автомобиля
10
4. Лампа устанавливается в порядке, обратном
порядку снятия.
E010038025771. Чтобы обеспечить достаточно пространства
для работы, поверните рулевое колесо
в сторону, противоположную от заменяемой
фары.
2. Выверните винт (A) и потяните за молдинг
колесной арки (B), чтобы вывести
из зацепления три фиксатора (C).
3. Снимите три фиксатора (D), затем потяните
щиток (E).4. Поверните патрон (F) против часовой
стрелки и извлеките его, а затем, нажав
на лампу, поверните ее против часовой
стрелки и извлеките из патрона.
ПРИМЕЧАНИЕ
После установки крышки (A) убедитесь,
что метка (E) на крышке направлена
вверх, а крышка надежно зафиксирована.
В противном случае крышка может
отделиться во время движения.
Передние указатели поворота
*:передняя часть автомобиля
ПРЕДОСТЕРЕЖЕНИЕ
Не следует тянуть за молдинг колесной
арки (B) больше, чем необходимо для
того, чтобы вывести из зацепления три
фиксатора (C). При невыполнении этого
требования вероятна поломка молдинга
колесной арки.
*:передняя часть автомобиля
*:передняя часть автомобиля

Замена ламп
Техническое обслуживание автомобиля 10-27
10
5. Лампа устанавливается в порядке, обратном
порядку снятия.
E010040036901. Чтобы обеспечить достаточно пространства
для работы, поверните рулевое колесо
в сторону, противоположную от заменяемой
фары.
2. Выверните винт (A) и потяните за молдинг
колесной арки (B), чтобы вывести из заце-
пления три фиксатора (C).3. Снимите три фиксатора (D), затем потяните
щиток (E).
4. Нажмите на защелку (F) и отсоедините
патрон (G).
5. Поверните лампу (H) против часовой
стрелки и затем извлеките ее.
ПРИМЕЧАНИЕ
При установке фиксатора (D) сначала
вставьте в отверстие часть (G) фиксатора,
а затем нажмите на часть (H).
Противотуманные фары*
*:передняя часть автомобиля
ПРЕДОСТЕРЕЖЕНИЕ
Не следует тянуть за молдинг колесной
арки (B) больше, чем необходимо для
того, чтобы вывести из зацепления три
фиксатора (C). При невыполнении этого
требования вероятна поломка молдинга
колесной арки.
*:передняя часть автомобиля
*:передняя часть автомобиля

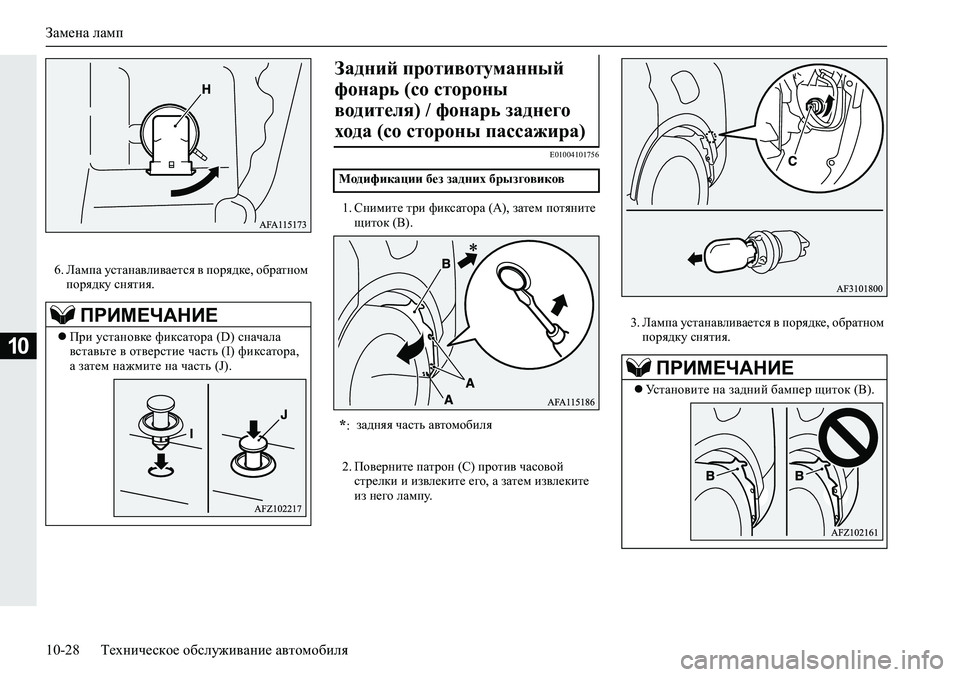

Замена ламп
10-28 Техническое обслуживание автомобиля
10
6. Лампа устанавливается в порядке, обратном
порядку снятия.
E01004101756
1. Снимите три фиксатора (A), затем потяните
щиток (В).
2. Поверните патрон (C) против часовой
стрелки и извлеките его, а затем извлеките
из него лампу.3. Лампа устанавливается в порядке, обратном
порядку снятия.
ПРИМЕЧАНИЕ
При установке фиксатора (D) сначала
вставьте в отверстие часть (I) фиксатора,
а затем нажмите на часть (J).
Задний противотуманный
фонарь (со стороны
водителя) / фонарь заднего
хода (со стороны пассажира)
Модификации без задних брызговиков
*:задняя часть автомобиля
ПРИМЕЧАНИЕ
Установите на задний бампер щиток (B).
