Замена колеса
Действия в сложных ситуациях 8-13
8
E00801204224
Перед заменой колеса автомобиль следует
остановить в безопасном месте на ровной
горизонтальной поверхности.
1. Остановите автомобиль на ровной твердой
горизонтальной площадке без камней,
песка и т. п.
2. Включите стояночный тормоз.
3. Если автомобиль оснащен M/T, выключите
двигатель, а затем переведите рычаг
переключения передач в положение
R (задний ход).
В автомобиле с CVT переведите рычаг
селектора в положение Р (стоянка)
и выключите двигатель.
4. Включите аварийную сигнализацию,
установите знак аварийной остановки,
мигающий сигнальный фонарь и т. п.
на расстоянии, предписанном Правилами
дорожного движения, и попросите
пассажиров выйти из автомобиля.
5. Для предотвращения самопроизвольного
движения автомобиля при подъеме домкра-
том подложите под колесо, расположенное
по диагонали от заменяемого колеса (В),
упорный башмак или колодку (А).
6. Достаньте домкрат, рукоятку и колесный
ключ.
См. раздел «Комплект инструмента
и домкрат», стр. 8-11.
E00803602071
Запасное колесо находится под настилом пола
багажного отсека.
Периодически проверяйте давление воздуха
в запасном колесе и держите его в постоянной
готовности.
Если поддерживать в запасном колесе макси-
мальное предписанное давление воздуха,
колесо будет постоянно готово к эксплуатации
в любых условиях (при движении в городе,
поездках на высокой скорости, грузе различной
величины и т. д.).
Замена колеса
ПРЕДУПРЕЖДЕНИЕ
При подъеме автомобиля домкратом
необходимо подложить упорный башмак
под находящееся на земле колесо. Если
поднятый на домкрате автомобиль сдви-
нется, домкрат может выскользнуть, что
может привести к травмам.
ПРИМЕЧАНИЕ
Изображенные на рисунке тормозные баш-
маки не входят в комплект автомобиля.
Рекомендуется хранить их в автомобиле
и использовать при необходимости.
Если тормозные башмаки отсутствуют,
воспользуйтесь камнем или другим
предметом, достаточно большим, чтобы
удержать колесо на месте.
Запасное колесо*
ПРЕДОСТЕРЕЖЕНИЕ
Следует периодически проверять и под-
держивать предписанное давление воз-
духа в шине запасного колеса.
Движение при недостаточном давлении
воздуха в шине может привести к аварии.
Если приходится двигаться с недостаточ-
ным давлением воздуха в шине, следует
снизить скорость и при первой же воз-
можности восстановить предписанное
давление в шине. (См. раздел «Давление
воздуха в шинах», стр. 10-11.)

Замена колеса
8-14 Действия в сложных ситуациях
8E008035017701. Поднимите настил пола багажного
отделения.
См. раздел «Настил пола багажного
отделения», стр. 7-93.
2. Для извлечения запасного колеса снимите
зажим (А), вращая его против часовой
стрелки.
Компактное запасное колесо*
ПРЕДОСТЕРЕЖЕНИЕ
Компактное запасное колесо предназна-
чено только для временного использова-
ния. При первой же возможности вместо
него следует установить новое или отре-
монтированное полноразмерное колесо.
(При использовании компактного запас-
ного колеса надлежащее функционирова-
ние системы контроля давления в шинах
не гарантируется.)
С установленным компактным запасным
колесом автомобиль может двигаться
со скоростью не более 80 км/ч
(50 миль/ч).
Компактное запасное колесо не обеспечи-
вает устойчивости и управляемости авто-
мобиля, которые обеспечивает колесо
нормальной размерности.
Если установлено компактное запасное
колесо, следует избегать резких разгонов
и торможений, а также резкого маневри-
рования на высокой скорости.
Компактное запасное колесо разработано
специально для данного автомобиля.
Запрещается устанавливать его на другие
автомобили.
При покупке компактного запасного
колеса следует приобрести колесо, пред-
назначенное специально для данного
автомобиля, в авторизованном сервисном
центре MITSUBISHI MOTORS.
ПРЕДОСТЕРЕЖЕНИЕ
Запрещается устанавливать устройства
для повышения проходимости по снегу
(цепи противоскольжения) на компактное
запасное колесо. Из-за меньшего размера
шины устройство для повышения прохо-
димости по снегу (цепь противоскольже-
ния) будет установлена неправильно. Это
может привести к повреждению колеса
и к потере устройства для повышения
проходимости по снегу (цепи проти-
воскольжения).
Если при установленных устройствах
для повышения проходимости по снегу
(цепях противоскольжения) спустит
передняя шина, сначала следует заменить
заднее колесо компактным запасным коле-
сом, а затем установить снятое заднее
колесо на место вышедшего из строя
переднего колеса. В этом случае можно
продолжать движение с установленными
устройствами для повышения проходимо-
сти по снегу (цепями противоскольже-
ния).При установке компактного запасного
колеса общая высота и дорожный просвет
автомобиля несколько уменьшаются, так
как диаметр шины компактного колеса
меньше, чем диаметр стандартной шины.
Переезжая неровности, следует соблю-
дать осторожность, чтобы не повредить
днище автомобиля.
Запрещается одновременная установка
двух и более компактных запасных колес.
Извлечение запасного колеса
ПРЕДОСТЕРЕЖЕНИЕ

Замена колеса
Действия в сложных ситуациях 8-15
8
E008032028041. При наличии на колесах автомобиля
декоративных колпаков сначала снимите
декоративный колпак (см. раздел «Колесные
колпаки», стр. 8-18).
Колесным ключом ослабьте гайки
крепления колеса на четверть оборота.
Полностью отворачивать гайки не следует.2. Установите домкрат под одну из точек подъ-
ема кузова (А), указанных на рисунке. Уста-
навливайте домкрат в точке, ближайшей
к заменяемому колесу.3. Вращайте винт домкрата рукой до тех пор,
пока ребро (В) не войдет в желоб (С)
в верхней части домкрата.
4. Убедитесь, что ребро точки подъема кузова
соответствует размеру желоба в верхней
части домкрата.
Вставьте рукоятку домкрата (D) в колесный
ключ (Е). Затем вставьте конец рукоятки
в отверстие на конце винта домкрата,
как показано на рисунке.
Медленно вращайте колесный ключ, пока
колесо не приподнимется над поверхностью
земли.
ПРИМЕЧАНИЕ
Положите запасное колесо под кузов
автомобиля рядом с домкратом. Это будет
дополнительной мерой безопасности
на случай выскальзывания домкрата.
Замена колеса
ПРЕДУПРЕЖДЕНИЕ
Домкрат следует устанавливать только
в точках, указанных на рисунке.
При установке домкрата в неправиль-
ном месте он может оставить вмятину
на кузове автомобиля или упасть,
что может привести к травмам.
Не следует устанавливать домкрат
на неровной или мягкой поверхности.
На ненадежной поверхности домкрат
может выскользнуть, что может приве-
сти к травмам. Нужно устанавливать
домкрат только на ровной твердой
поверхности. Перед установкой дом-
крата следует убедиться, что под его
основанием нет песка или щебня.
ПРЕДУПРЕЖДЕНИЕ

Замена колеса

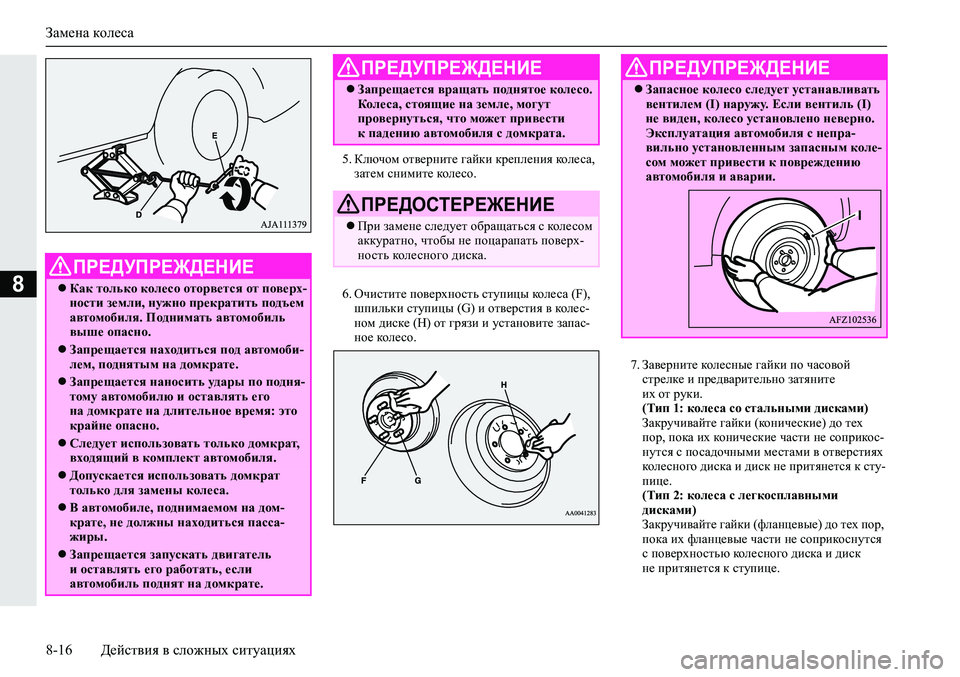

8-16 Действия в сложных ситуациях
8
5. Ключом отверните гайки крепления колеса,
затем снимите колесо.
6. Очистите поверхность ступицы колеса (F),
шпильки ступицы (G) и отверстия в колес-
ном диске (H) от грязи и установите запас-
ное колесо.
7. Заверните колесные гайки по часовой
стрелке и предварительно затяните
их от руки.
(Тип 1: колеса со стальными дисками)
Закручивайте гайки (конические) до тех
пор, пока их конические части не соприкос-
нутся с посадочными местами в отверстиях
колесного диска и диск не притянется к сту-
пице.
(Тип 2: колеса с легкосплавными
дисками)
Закручивайте гайки (фланцевые) до тех пор,
пока их фланцевые части не соприкоснутся
с поверхностью колесного диска и диск
не притянется к ступице.
ПРЕДУПРЕЖДЕНИЕ
Как только колесо оторвется от поверх-
ности земли, нужно прекратить подъем
автомобиля. Поднимать автомобиль
выше опасно.
Запрещается находиться под автомоби-
лем, поднятым на домкрате.
Запрещается наносить удары по подня-
тому автомобилю и оставлять его
на домкрате на длительное время: это
крайне опасно.
Следует использовать только домкрат,
входящий в комплект автомобиля.
Допускается использовать домкрат
только для замены колеса.
В автомобиле, поднимаемом на дом-
крате, не должны находиться пасса-
жиры.
Запрещается запускать двигатель
и оставлять его работать, если
автомобиль поднят на домкрате.
Запрещается вращать поднятое колесо.
Колеса, стоящие на земле, могут
провернуться, что может привести
к падению автомобиля с домкрата.
ПРЕДОСТЕРЕЖЕНИЕ
При замене следует обращаться с колесом
аккуратно, чтобы не поцарапать поверх-
ность колесного диска.
ПРЕДУПРЕЖДЕНИЕПРЕДУПРЕЖДЕНИЕ
Запасное колесо следует устанавливать
вентилем (I) наружу. Если вентиль (I)
не виден, колесо установлено неверно.
Эксплуатация автомобиля с непра-
вильно установленным запасным коле-
сом может привести к повреждению
автомобиля и аварии.

Замена колеса
Действия в сложных ситуациях 8-17
8
8. Медленно опускайте автомобиль, вращая
колесный ключ против часовой стрелки,
пока колесо не коснется земли.
9. Затяните гайки в последовательности,
указанной на рисунке. Каждую гайку
следует затянуть указанным моментом.
Момент затяжки: 88–108 Н·м.10. Если для колеса есть колесный колпак, уста-
новите его на колесо (см. раздел «Колесные
колпаки», стр. 8-18).
11. Опустите и уберите домкрат, затем уложите
в багажное отделение домкрат, спустившее
колесо и упорный башмак. Неисправную
шину следует отремонтировать при первой
же возможности.
12. Проверьте давление воздуха в шинах в бли-
жайшем сервисном центре. Номинальное
давление указано в табличке на двери води-
теля (см. рисунок).
ПРИМЕЧАНИЕ
Можно временно использовать стальной
диск, закрепив его фланцевыми гайками,
как показано на изображении, однако
при первой же возможности следует
установить легкосплавный колесный диск
с соответствующей шиной.
ПРЕДОСТЕРЕЖЕНИЕ
Запрещается наносить смазку на шпильки
или гайки крепления колес, так как
смазанные детали будут затянуты
слишком сильно.
Тип 1
Тип 2
ПРИМЕЧАНИЕ
В автомобилях с легкосплавными дис-
ками при замене легкосплавных дисков
всех четырех колес стальными (например,
с зимними шинами) используйте кониче-
ские гайки.
ПРЕДОСТЕРЕЖЕНИЕ
Запрещается нажимать на колесный ключ
ногой или использовать трубу в качестве
удлинителя для увеличения усилия
вращения ключа: в этом случае гайки
будут затянуты слишком сильно.

Замена колеса
8-18 Действия в сложных ситуациях
8
13. Если Ваш автомобиль оборудован системой
контроля давления в шинах (СКДШ), после
доведения до нормы давления в шинах
следует обнулить пороговое значение
системы контроля давления в шинах
(СКДШ).
См. раздел «Обнуление порогового значе-
ния для предупреждающего сообщения
системы контроля давления в шинах»
на стр. 6-82.
E008037016841. Поднимите настил пола багажного
отделения.
См. раздел «Настил пола багажного
отделения», стр. 7-93.
2. Уложите запасное колесо под настил пола
багажного отделения. Зафиксируйте
запасное колесо зажимом (А), вращая его
по часовой стрелке.3. Поврежденную шину следует отремонтиро-
вать при первой же возможности.
E00803800037
Чтобы уложить инструмент, домкрат и рукоятку
домкрата на место, выполните описанные
действия в обратном порядке.
См. раздел «Комплект инструмента и домкрат»,
стр. 8-11.
E00801301846
Оберните конец рукоятки домкрата тканью,
глубоко вставьте ее в паз колесного колпака
и отодвиньте колпак от колесного диска.
ПРЕДОСТЕРЕЖЕНИЕ
После замены колеса и пробега около
1000 км (620 миль) колесные гайки
следует подтянуть, чтобы они не ослабли.
Если после замены колеса рулевое колесо
вибрирует, рекомендуется проверить
балансировку колес в авторизованном
сервисном центре MITSUBISHI
MOTORS.
Запрещается устанавливать шины разных
типоразмеров или использовать шины,
размерность которых не соответствует
указанной в технических характеристиках
автомобиля. Это ведет к повышенному
износу шин и ухудшению управляемости.
Установка запасного колеса
ПРЕДОСТЕРЕЖЕНИЕПРИМЕЧАНИЕ
В автомобилях, укомплектованных запас-
ным колесом размерности T155/90D16
или T155/80D17, не допускается исполь-
зование его зажима для крепления полно-
размерного колеса.
Если на место для запасного колеса
под настилом пола багажного отделения
поместить спущенное колесо обычной
размерности, настил пола багажного
отделения будет расположен выше.
Укладка комплекта
инструмента и домкрата
Колесные колпаки*
Снятие

Буксировка
Действия в сложных ситуациях 8-19
8
Повторите эту процедуру, вставляя рукоятку
домкрата в остальные пазы колесного колпака,
пока колпак не снимется с колеса.
1. Перед установкой колпаков убедитесь,
что язычки (A) на обратной стороне
не повреждены и правильно надеты
на кольцо (B). В случае каких-либо
сомнений рекомендуется обратиться
в авторизованный сервисный центр
MITSUBISHI MOTORS.2. Совместите вырез (D) в колпаке с вентилем
колеса (C).3. Нажмите на нижнюю часть колпака (F)
и зафиксируйте ее на колесе.
4. Аккуратно нажмите на обе стороны (G)
колпака и коленями посадите их на место.
5. Аккуратно постучите по окружности
колпака в верхней части (H), затем вдавите
его на место.
E00801506292
Если необходима буксировка, рекомендуется
обратиться в авторизованный сервисный центр
MITSUBISHI MOTORS или в коммерческую
службу эвакуации.
В следующих случаях необходимо транспорти-
ровать автомобиль с помощью эвакуатора:
Двигатель работает, но автомобиль
не движется или слышен необычный шум.
ПРЕДОСТЕРЕЖЕНИЕ
Пытаясь снять колесный колпак руками
без использования инструмента, можно
поранить пальцы.
ПРИМЕЧАНИЕ
Колесный колпак изготовлен из пластика.
Снимайте колпак аккуратно.
Установка ПРИМЕЧАНИЕ
На обратной стороне колпаков полнораз-
мерных колес есть метки (E), указываю-
щие на место выреза под вентиль.
Перед установкой колпака убедитесь,
что вырез с меткой точно совмещен
с вентилем.
Буксировка
Буксировка автомобиля

Буксировка
8-20 Действия в сложных ситуациях
8
При осмотре днища автомобиля обнаружена
утечка масла или какой-либо другой
жидкости.
Запрещается пытаться буксировать автомобиль,
колеса которого застряли в глубокой яме.
Если необходима буксировка, рекомендуется
обратиться в авторизованный сервисный центр
MITSUBISHI MOTORS или в коммерческую
службу эвакуации.
Только в том случае, когда невозможно вызвать
эвакуатор из авторизованного сервисного цен-
тра MITSUBISHI MOTORS или из коммерче-
ской службы эвакуации, разрешается
осторожно буксировать автомобиль другим
автомобилем в соответствии с инструкциями,
приведенными в разделе «Аварийная букси-
ровка» в этой главе.
Правила буксировки различаются в разных
странах. Необходимо строго соблюдать правила
дорожного движения страны, в которой
Вы находитесь.
Буксировка автомобиля
с помощью эвакуатора
ПРЕДОСТЕРЕЖЕНИЕ
Запрещается буксировать автомобиль
с помощью эвакуатора, оснащенного
подъемной лебедкой (вариант А
на рисунке). Трос лебедки повредит
бампер и переднюю часть автомобиля.
Буксировать полноприводные (4WD) автомобили
или переднеприводные (2WD) автомобили с CVT
таким способом запрещается.
Буксировать полноприводные (4WD)
автомобили таким способом запрещается.
Запрещается буксировать переднеприво-
дные (2WD) автомобили с CVT
с ведущими колесами на земле (вариант В
на рисунке).
Это может привести к повреждению
трансмиссии.
Запрещается буксировать полноприво-
дные (4WD) автомобили с вывешенными
передними или задними колесами (вари-
анты В и С на рисунке). Это может приве-
сти к повреждению трансмиссии, кроме
того, автомобиль может соскочить
с тележки.
При необходимости буксировки полно-
приводного автомобиля нужно применять
оборудование, показанное на рисунке
(варианты D и Е).
На переднеприводных (2WD) автомоби-
лях, если коробка передач вышла из строя
или повреждена, буксировать автомобиль
следует, установив ведущие колеса
на тележку (варианты C, D или E
на рисунке).
ПРЕДОСТЕРЕЖЕНИЕ
