Моторное масло
Техническое обслуживание автомобиля 10-5
10
E01000404983
Качество используемого моторного масла ока-
зывает существенное влияние на технические
характеристики двигателя, его срок службы
и пусковые свойства. Следует использовать
масло только рекомендованного качества
и соответствующей вязкости.
В процессе нормальной работы все двигатели
расходуют некоторое количество масла. Еже-
дневно перед поездкой проверяйте уровень
масла в двигателе.
1. Остановите автомобиль на ровной
горизонтальной площадке.
2. Выключите двигатель.
3. Подождите несколько минут.4. Извлеките маслоизмерительный щуп
и протрите его чистой ветошью.
5. Вставьте щуп до упора.
6. Извлеките маслоизмерительный щуп
и убедитесь, что уровень масла находится
между метками (A) и (B).
7. Если уровень масла находится ниже метки
(A), отверните крышку и залейте масло,
чтобы его уровень оказался между метками
(A) и (B).
8. После доливки масла плотно закройте
пробку маслоналивной горловины.
9. Проверьте уровень масла, повторив
пункты 4–6.Моторное масло должно соответствовать
следующим требованиям:
Классификация API SN.
Содержание кальция <= 2000 млн
-1.
Базовое число >= 6,37 мг KOH/г.
Рекомендуемое моторное масло:
MITSUBISHI MOTORS GENUINE ENGINE
OIL SN/GF-5.
Моторное масло
Проверка уровня и заправка
моторного масла
А: минимальный уровень
В: максимальный уровень
ПРИМЕЧАНИЕ
Во избежание повреждения двигателя
уровень масла не должен находиться
выше метки (B).
Используйте только рекомендованное
моторное масло и не смешивайте масла
разных типов.
При проверке уровня масла в пункте 6
вверху следует проверять его по нижней
стороне щупа, поскольку уровень масла
виден по-разному на обеих сторонах
щупа.
При эксплуатации автомобиля в тяжелых
условиях моторное масло быстро утрачи-
вает свои свойства и заменять его требу-
ется чаще.
Необходимо соблюдать периодичность
планового техобслуживания.
Указания по безопасному обращению
с отработанными маслами приведены
на стр. 2-12.
Рекомендуемое моторное
масло
Спецификация моторного масла
ПРИМЕЧАНИЕ
Если эти параметры неизвестны,
обратитесь в авторизованный сервисный
центр MITSUBISHI MOTORS.

Охлаждающая жидкость
10-6 Техническое обслуживание автомобиля
10
Следует выбирать моторное масло соответ-
ствующей вязкости по классификации SAE
в зависимости от окружающей темпера-
туры.
E01000503554
Полупрозрачный расширительный бачок
системы охлаждения (А) расположен
в моторном отсеке.
На холодном двигателе уровень охлаждающей
жидкости в этом бачке должен находиться
между отметками LOW (Минимальный
уровень) и FULL (Максимальный уровень).Система охлаждения герметична, и в нормаль-
ных условиях эксплуатации потери охлаждаю-
щей жидкости несущественны. Значительное
понижение уровня охлаждающей жидкости
может указывать на утечку. В этом случае реко-
мендуется как можно скорее проверить систему
охлаждения в авторизованном сервисном цен-
тре MITSUBISHI MOTORS.
Если уровень в расширительном бачке опу-
стится ниже отметки LOW (Минимальный
уровень), откройте крышку и долейте охлажда-
ющую жидкость.
Если же расширительный бачок совершенно
пуст, откройте пробку радиатора (В) и долейте
охлаждающую жидкость, чтобы ее уровень
достиг наливной горловины.
В охлаждающей жидкости содержится
антикоррозионное вещество на основе
этиленгликоля. Некоторые детали двигателя
изготовлены из алюминиевого сплава,
и для предотвращения коррозии этих деталей
охлаждающую жидкость следует периодически
заменять.
Вязкость моторного масла
ПРИМЕЧАНИЕ
Не рекомендуется использовать дополни-
тельные добавки и присадки, так как они
могут снизить эффективность присадок,
входящих в состав моторного масла.
В результате двигатель может быть повре-
жден.
Охлаждающая жидкость
Проверка уровня
охлаждающей жидкости
*:передняя часть автомобиля
FULL
(Макс.
уровень)
LOW
(Мин.
уровень)
Долив охлаждающей жидкости
ПРЕДУПРЕЖДЕНИЕ
Запрещается открывать пробку
радиатора (B) на горячем двигателе.
Система охлаждения находится
под давлением, и вырывающаяся
горячая охлаждающая жидкость может
причинить серьезные ожоги.
Антифриз

Жидкость омывателя
Техническое обслуживание автомобиля 10-7
10
Оригинальная охлаждающая жидкость
MITSUBISHI обладает превосходными
антикоррозионными свойствами для любых
металлов, включая алюминий, и позволяет
избежать засорения продуктами коррозии
радиатора, отопителя, каналов в головке блока
цилиндров и в блоке цилиндров и т. д.
В охлаждающей жидкости должно присутство-
вать антикоррозионное вещество, поэтому
не следует заменять охлаждающую жидкость
чистой водой даже летом. Концентрация антиф-
риза в охлаждающей жидкости зависит от пред-
полагаемой температуры окружающего
воздуха.
Выше –35 °C: концентрация антифриза 50 %.
Ниже –35 °C: концентрация антифриза 60 %.Если температура воздуха в местности, где экс-
плуатируется автомобиль, упадет ниже темпе-
ратуры замерзания охлаждающей жидкости,
то содержащаяся в радиаторе и в двигателе
охлаждающая жидкость может замерзнуть, что
приведет к серьезному повреждению двигателя
и (или) радиатора. Для предотвращения замер-
зания охлаждающей жидкости следует добавить
в нее соответствующее количество антифриза.
Перед наступлением холодного сезона следует
проверить концентрацию антифриза и при
необходимости довести до нормы.
E01000702360
Откройте крышку бачка омывателя и проверьте
уровень жидкости с помощью щупа.
Если уровень низкий, долейте в бачок жидкость
омывателя.
Для обеспечения нормальной работы
стеклоочистителя при низкой температуре
воздуха используйте незамерзающую жидкость.
Используйте охлаждающую жидкость
MITSUBISHI MOTORS GENUINE SUPER
LONG LIFE COOLANT PREMIUM или аналог
*.
*: аналог должен представлять собой высокока-
чественную охлаждающую жидкость
на основе этиленгликоля, не содержащую
силикатов, аминов, нитратов и боратов
и произведенную с использованием долго-
вечной гибридной органическо-кислотной
технологии.
ПРЕДОСТЕРЕЖЕНИЕ
Запрещается использовать антифриз
на основе спирта или метанола, а также
охлаждающие жидкости, смешанные
с антифризом на основе спирта или
метанола. Использование антифриза
нерекомендованного типа может привести
к коррозии алюминиевых деталей.
Запрещается использовать воду для
изменения концентрации антифриза
в охлаждающей жидкости.
Увеличение концентрации антифриза
свыше 60 % приводит к снижению таких
показателей, как температура замерзания
и теплопередающая способность жидко-
сти, что отрицательно сказывается
на работе двигателя.
Доливать в охлаждающую жидкость воду
запрещается.
Вода снижает антикоррозионные свойства
и приводит к повышению температуры
замерзания охлаждающей жидкости;
кроме того, она имеет более низкую
температуру кипения. При замерзании
она может повредить детали системы
охлаждения. Запрещается использовать
водопроводную воду, так как это приводит
к коррозии.
В холодную погоду
ПРЕДОСТЕРЕЖЕНИЕЖидкость омывателя
ПРИМЕЧАНИЕ
Жидкость из бачка омывателя подается
на ветровое стекло, заднее стекло
и стекла фар (если есть омыватели фар).
В холодную погоду
EMPTY
(Пустой)
FULL
(Макс.
уровень)

<024c0268026a0266026802610267025a0279000302600262025e02640268026b026c027600030012000302600262025e02640268026b026c02760003025d0262025e026a02680269026a0262025c0268025e025a0003026b0270025f02690265025f026702
620279000d[
10-8 Техническое обслуживание автомобиля
10
E01000801986
Для тормозной системы и гидравлического
привода сцепления используется общий бачок.
Уровень жидкости должен находиться между
отметками MAX (Максимальный уровень)
и MIN (Минимальный уровень) на бачке.
Уровень жидкости измеряется поплавковым
датчиком. Если уровень тормозной жидкости
опускается ниже отметки MIN (Минимальный
уровень), загорается контрольная лампа уровня
тормозной жидкости.
По мере износа тормозных колодок уровень
жидкости постепенно снижается, но это
не является признаком неисправности.При проведении других работ под капотом
всегда следует проверять уровень тормозной
жидкости в бачке. Одновременно следует
проверять герметичность тормозной системы.
Значительное снижение уровня тормозной
жидкости за короткое время указывает на течь
в тормозной системе.
В этом случае рекомендуется проверить
автомобиль в авторизованном сервисном центре
MITSUBISHI MOTORS.
Следует использовать тормозную жидкость
из запечатанной емкости, соответствующую
классам DOT3 или DOT4. Тормозная жидкость
гигроскопична. При большом содержании влаги
в тормозной жидкости уменьшается эффектив-
ность тормозной системы.
E01001203936
От состояния аккумуляторной батареи
в значительной степени зависит длительность
запуска двигателя и работа электрооборудова-
ния автомобиля. Следует регулярно проверять
аккумуляторную батарею и обеспечивать ее
надлежащее обслуживание, особенно в холод-
ную погоду.
Тормозная жидкость /
жидкость гидропривода
сцепления*
Проверка уровня жидкости Рекомендуемый тип жидкости
ПРЕДУПРЕЖДЕНИЕ
При работе с тормозной жидкостью
следует соблюдать осторожность,
следить, чтобы она не попала в глаза,
на кожу и на лакокрасочное покрытие.
Нужно немедленно собирать пролитую
жидкость. Если тормозная жидкость
попала на кожу или в глаза, немедленно
промыть пораженный участок
большим количеством чистой воды.
В случае необходимости обратиться
за помощью к врачу.
ПРЕДОСТЕРЕЖЕНИЕ
Нужно использовать тормозную жидкость
только рекомендованного типа.
Запрещается смешивать тормозные жид-
кости разных марок, т. к. между ними воз-
можна химическая реакция.
Не следует допускать контакта или сме-
шивания тормозной жидкости и нефте-
продуктов, а также попадания последних
в тормозную систему.
Это приведет к повреждению уплотнений.
В нормальных условиях эксплуатации
крышку бачка следует держать закрытой
во избежание ухудшения характеристик
тормозной жидкости.
Прежде чем открывать крышку бачка,
нужно протереть ее, а по окончании
обслуживания плотно закрыть.
Аккумуляторная батарея

Аккумуляторная батарея
Техническое обслуживание автомобиля 10-9
10
Уровень электролита должен находиться между
отметками, расположенными снаружи на кор-
пусе батареи. При необходимости долейте дис-
тиллированную воду.
Аккумуляторная батарея состоит из нескольких
банок. Выверните пробку из каждой банки
и долейте дистиллированную воду до верхней
отметки. Не следует переливать воду выше
верхней отметки, так как брызги электролита, вытекающего при движении, могут повредить
детали автомобиля.
Уровень электролита следует проверять не реже
одного раза в четыре недели, в зависимости
от условий эксплуатации.
Если батарея не эксплуатируется, она со време-
нем разряжается.
Проверяйте ее каждые четыре недели и при
необходимости заряжайте небольшим током.
Для доливания дистиллированной воды
требуется снять воздуховод.
Отверните два болта (A), затем снимите
воздуховод (В).Воздуховод устанавливается в порядке,
обратном порядку снятия.
При низкой температуре емкость аккумулятор-
ной батареи уменьшается. Это является неиз-
бежным следствием химических и физических
процессов, происходящих в ней. Поэтому
холодная аккумуляторная батарея, особенно
не полностью заряженная, обеспечивает только
часть обычного пускового тока.
Перед запуском двигателя в холодную погоду
рекомендуется проверить батарею,
при необходимости — зарядить или заменить
ее.
Это не только обеспечит надежный запуск
двигателя, но и продлит срок эксплуатации
аккумуляторной батареи.
ПРИМЕЧАНИЕ
После замены аккумуляторной батареи
данные в электронной системе управле-
ния двигателем, автоматической короб-
кой передач и т. д. будут удалены.
В результате возможны резкие рывки
при переключении передач.
Рывки при переключении передач ослаб-
нут после нескольких переключений.
Проверка уровня электролита
в аккумуляторной батарее
Снятие и установка
воздуховода
ПРЕДУПРЕЖДЕНИЕ
Нужно повернуть ключ в замке
зажигания в положение LOCK или
включить режим работы OFF.
Необходимо принять меры, чтобы
одежда не была задета вентилятором
или приводным ремнем. Это может
привести к травме.
В холодную погоду

Аккумуляторная батарея
10-10 Техническое обслуживание автомобиля
10
Для отсоединения аккумуляторной батареи
выключите двигатель, сначала отсоедините
отрицательный (–) провод, затем отсоедините
положительный (+) провод. Для подключения
аккумуляторной батареи сначала подсоедините
положительный (+), затем отрицательный (–)
провод.
Отсоединение и подключение
ПРИМЕЧАНИЕ
Прежде чем отсоединять и подсоединять
положительный (+) провод батареи,
снимите крышку вывода (А).
Ослабьте гайку (В) и отсоедините провод
от положительного (+) вывода аккумуля-
торной батареи.
ПРЕДУПРЕЖДЕНИЕ
При работе вблизи аккумуляторной
батареи следует надевать защитные
очки. Электролит аккумуляторной
батареи содержит серную кислоту,
поэтому его попадание в глаза имеет
серьезные последствия.
Запрещается курить, допускать образо-
вание искр или открытого огня вблизи
аккумуляторной батареи. Это может
привести к ее взрыву.
Электролит аккумуляторной
батареи — очень едкая жидкость.
Не следует допускать попадания
электролита в глаза, на кожу, на одежду
или на лакокрасочное покрытие
автомобиля.
Пролитый электролит следует немед-
ленно смыть большим количеством
воды.
При раздражении глаз или кожи
в результате контакта с электролитом
следует немедленно обратиться к врачу.
При зарядке или эксплуатации
аккумуляторной батареи в закрытом
помещении следует обеспечить
достаточную вентиляцию.
ПРЕДОСТЕРЕЖЕНИЕ
Запрещается подпускать к аккумулятор-
ной батарее детей.
Не следует отключать аккумуляторную
батарею, когда ключ в замке зажигания
находится в положении ON или включен
режим работы ON. При этом возможно
повреждение элементов электрооборудо-
вания.
Не следует допускать короткого замыка-
ния выводов батареи. Это приведет
к ее перегреву и выходу из строя.
ПРЕДУПРЕЖДЕНИЕ
При необходимости быстрой зарядки
аккумуляторной батареи следует сначала
отсоединить от нее провода.
Во избежание короткого замыкания сле-
дует отсоединять сначала отрицательный
(–) провод.
Не следует допускать контакта пластмас-
совых деталей с серной кислотой (элек-
тролитом), так как это может привести
к их растрескиванию и обесцвечиванию,
а также появлению на них пятен.
При попадании электролита на пластмас-
совые детали протрите их мягкой тканью,
замшей или другим подходящим материа-
лом, смоченным в водном растворе ней-
трального моющего средства, затем сразу
же промойте водой.
ПРИМЕЧАНИЕ
Содержите выводы аккумуляторной бата-
реи в чистоте. После подключения акку-
муляторной батареи нанесите на выводы
защитную смазку. Промывайте выводы
теплой водой.
Убедитесь, что аккумуляторная батарея
надежно закреплена и смещение во время
движения исключено. Проверьте также,
надежно ли затянуты клеммы.
Если автомобиль не будет эксплуатиро-
ваться в течение длительного времени,
снимите аккумуляторную батарею и хра-
ните ее в месте, где электролит не замерз-
нет. Хранить аккумуляторную батарею
следует полностью заряженной.
ПРЕДОСТЕРЕЖЕНИЕ

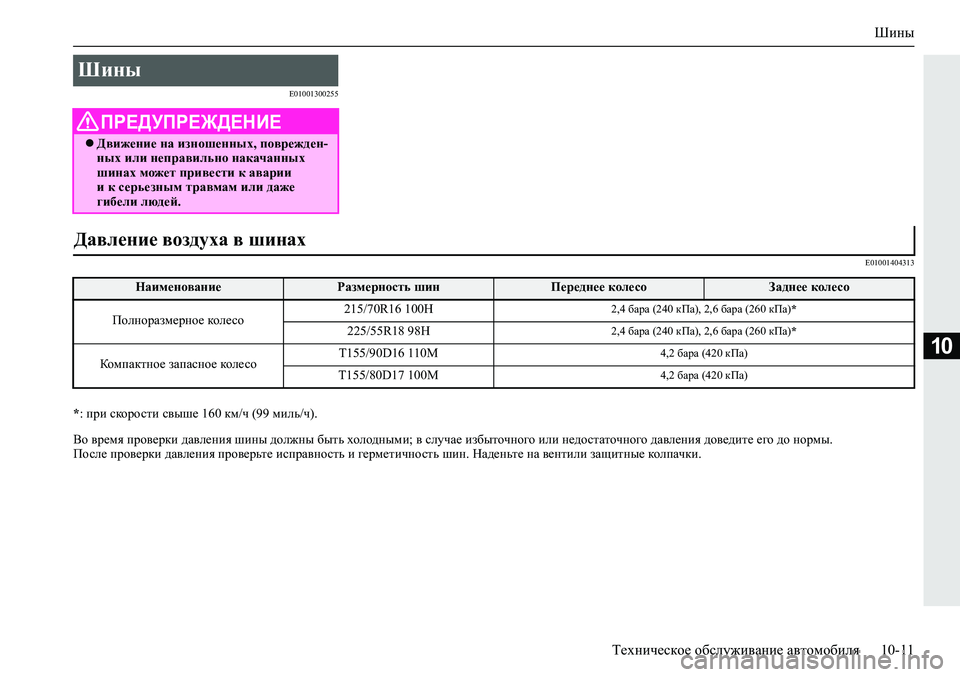

Шины
Техническое обслуживание автомобиля 10-11
10
E01001300255
E01001404313
*: при скорости свыше 160 км/ч (99 миль/ч).
Во время проверки давления шины должны быть холодными; в случае избыточного или недостаточного давления доведите его до нормы.
После проверки давления проверьте исправность и герметичность шин. Наденьте на вентили защитные колпачки.
Шины
ПРЕДУПРЕЖДЕНИЕ
Движение на изношенных, поврежден-
ных или неправильно накачанных
шинах может привести к аварии
и к серьезным травмам или даже
гибели людей.
Давление воздуха в шинах
НаименованиеРазмерность шинПереднее колесоЗаднее колесо
Полноразмерное колесо215/70R16 100H
2,4 бара (240 кПа), 2,6 бара (260 кПа)*
225/55R18 98H2,4 бара (240 кПа), 2,6 бара (260 кПа)*
Компактное запасное колесоT155/90D16 110M4,2 бара (420 кПа)
T155/80D17 100M4,2 бара (420 кПа)

Шины
10-12 Техническое обслуживание автомобиля
10
E01001802137
Убедитесь, что на шинах отсутствуют порезы,
трещины и другие повреждения. Если есть
глубокие порезы и трещины, замените шины.
Также проверьте, не застряли ли в шинах
мелкие металлические предметы и щебень.
Движение на изношенных шинах очень опасно,
так как при этом резко возрастает опасность
заноса или аквапланирования. Допускается
эксплуатация шин, высота рисунка протектора
которых составляет не менее 1,6 мм.
Если на шине есть индикатор износа, по мере
износа шины он проявляется на поверхности
протектора, указывая на то, что шина больше
не должна эксплуатироваться. Если на поверхно-
сти протектора проявляется индикатор износа,
шину следует заменить новой.
Если вследствие износа необходимо заменить
одну из шин полноприводного автомобиля,
замените сразу все шины.
E01007201921
Состояние колеса
1: расположение индикатора износа
протектора
2: индикатор износа протектора
ПРЕДОСТЕРЕЖЕНИЕ
Следует устанавливать шины одного раз-
мера, одного типа и одного производи-
теля, с одинаковой степенью износа.
Запрещается устанавливать шины разного
размера, разного типа, разных производи-
телей или с разной степенью износа.
В этом случае повышается температура
масла в дифференциале, что может приве-
сти к неисправности трансмиссии. Кроме
того, в трансмиссии возникают повышен-
ные нагрузки, которые могут привести
к утечке масла, заклиниванию деталей
и к другим серьезным неисправностям.
Замена шин и колесных
дисков
ПРЕДОСТЕРЕЖЕНИЕ
Запрещается установка шин, размеры
которых отличаются от указанных выше,
а также совместная установка шин
различных моделей, поскольку это
отрицательно влияет на безопасность
движения.
См. раздел «Шины и колесные диски»,
стр. 11-8.
Даже если колесный диск имеет тот же
посадочный диаметр и вылет, что и ориги-
нальный, его форма может не позволить
правильно его установить. Перед приоб-
ретением новых колесных дисков реко-
мендуется проконсультироваться
у специалистов авторизованного сервис-
ного центра MITSUBISHI MOTORS.
В автомобилях, оборудованных системой
контроля давления в шинах, разрешается
использовать только оригинальные
колесные диски MITSUBISHI MOTORS.
Использование других колесных дисков
может привести к утечкам воздуха
и повреждению датчиков, так как датчики
системы контроля давления в шинах
не смогут быть установлены правильно.
См. раздел «Система контроля давления
в шинах (СКДШ)», стр. 6-78.
ПРЕДОСТЕРЕЖЕНИЕ
