Page 441 of 460

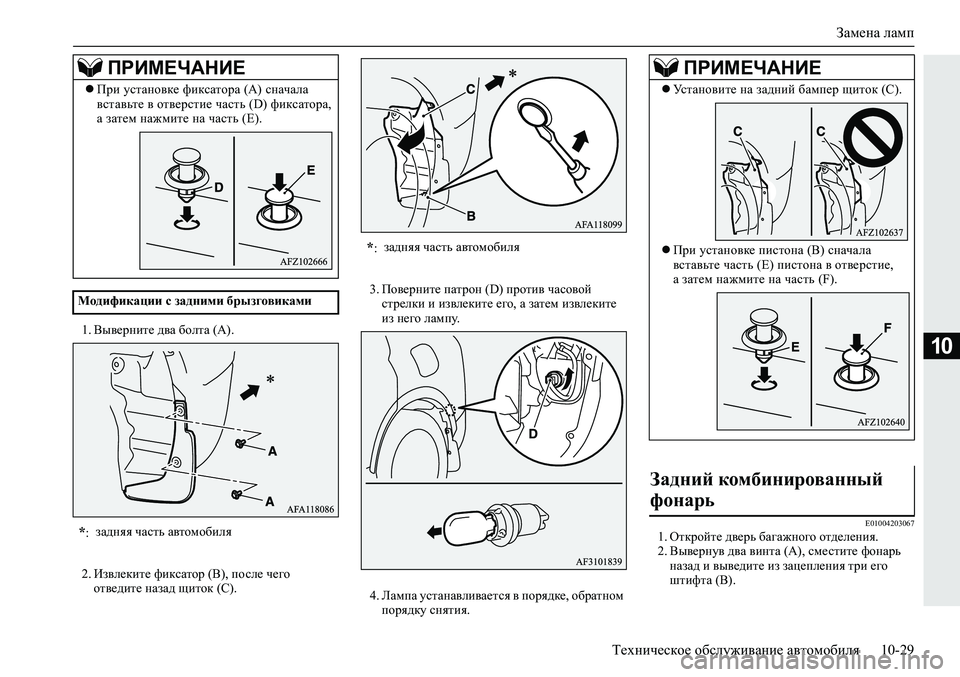

Замена ламп
Техническое обслуживание автомобиля 10-29
10
1. Выверните два болта (А).
2. Извлеките фиксатор (B), после чего
отведите назад щиток (C).3. Поверните патрон (D) против часовой
стрелки и извлеките его, а затем извлеките
из него лампу.
4. Лампа устанавливается в порядке, обратном
порядку снятия.
E010042030671. Откройте дверь багажного отделения.
2. Вывернув два винта (A), сместите фонарь
назад и выведите из зацепления три его
штифта (B). При установке фиксатора (A) сначала
вставьте в отверстие часть (D) фиксатора,
а затем нажмите на часть (E).
Модификации с задними брызговиками*:задняя часть автомобиля
ПРИМЕЧАНИЕ
*:задняя часть автомобиля
ПРИМЕЧАНИЕ
Установите на задний бампер щиток (C).
При установке пистона (B) сначала
вставьте часть (E) пистона в отверстие,
а затем нажмите на часть (F).
Задний комбинированный
фонарь
Page 442 of 460

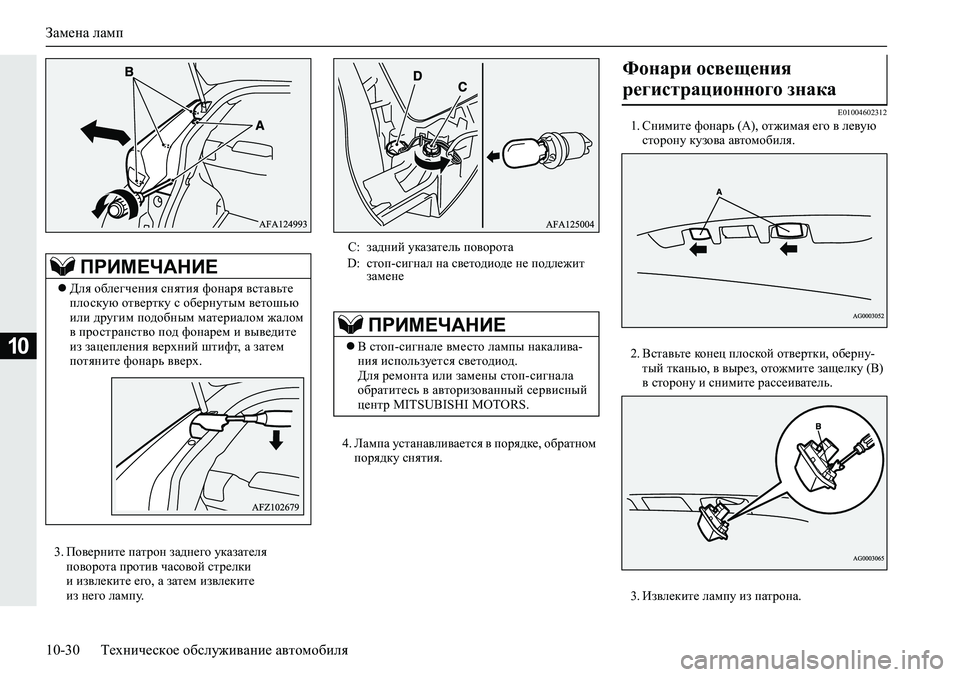

Замена ламп
10-30 Техническое обслуживание автомобиля
10
3. Поверните патрон заднего указателя
поворота против часовой стрелки
и извлеките его, а затем извлеките
из него лампу.4. Лампа устанавливается в порядке, обратном
порядку снятия.
E010046023121. Снимите фонарь (А), отжимая его в левую
сторону кузова автомобиля.
2. Вставьте конец плоской отвертки, оберну-
тый тканью, в вырез, отожмите защелку (В)
в сторону и снимите рассеиватель.
3. Извлеките лампу из патрона.
ПРИМЕЧАНИЕ
Для облегчения снятия фонаря вставьте
плоскую отвертку с обернутым ветошью
или другим подобным материалом жалом
в пространство под фонарем и выведите
из зацепления верхний штифт, а затем
потяните фонарь вверх.
C: задний указатель поворота
D: стоп-сигнал на светодиоде не подлежит
замене
ПРИМЕЧАНИЕ
В стоп-сигнале вместо лампы накалива-
ния используется светодиод.
Для ремонта или замены стоп-сигнала
обратитесь в авторизованный сервисный
центр MITSUBISHI MOTORS.
Фонари освещения
регистрационного знака
Page 443 of 460

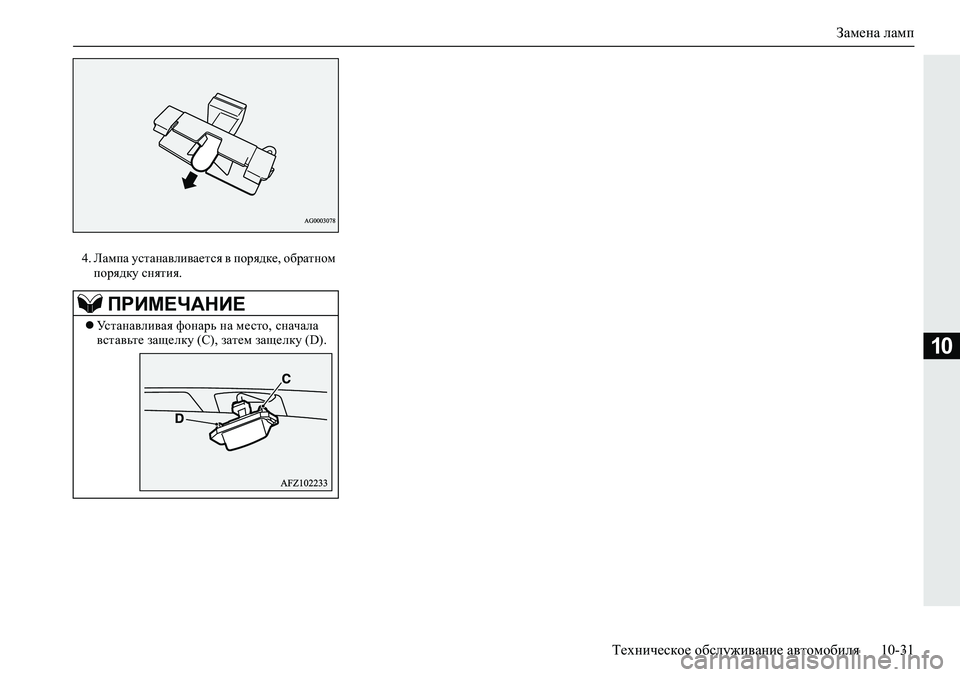

Замена ламп
Техническое обслуживание автомобиля 10-31
10
4. Лампа устанавливается в порядке, обратном
порядку снятия.
ПРИМЕЧАНИЕ
Устанавливая фонарь на место, сначала
вставьте защелку (С), затем защелку (D).
Page 444 of 460
Page 445 of 460

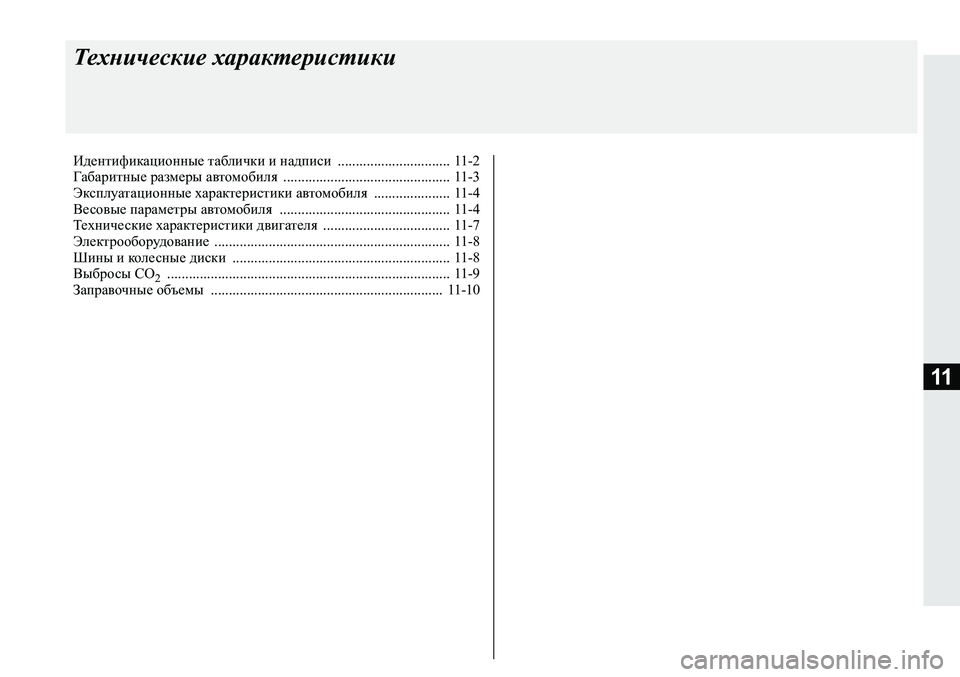

11
Технические характеристики
Идентификационные таблички и надписи ............................... 11-2
Габаритные размеры автомобиля .............................................. 11-3
Эксплуатационные характеристики автомобиля ..................... 11-4
Весовые параметры автомобиля ............................................... 11-4
Технические характеристики двигателя ................................... 11-7
Электрооборудование ................................................................. 11-8
Шины и колесные диски ............................................................ 11-8
Выбросы CO
2 <0011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100110011001100
11001100110011001100110011001100110011001100110011[............... 11-9
Заправочные объемы ................................................................ 11-10
Page 446 of 460

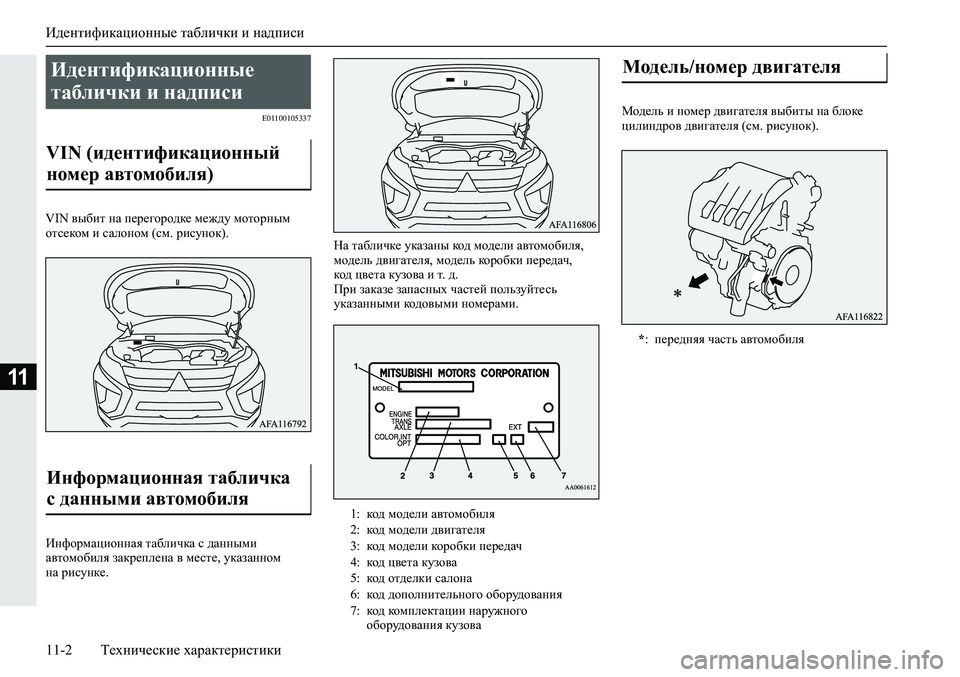

Идентификационные таблички и надписи
11-2 Технические характеристики
11
E01100105337
VIN выбит на перегородке между моторным
отсеком и салоном (см. рисунок).
Информационная табличка с данными
автомобиля закреплена в месте, указанном
на рисунке.На табличке указаны код модели автомобиля,
модель двигателя, модель коробки передач,
код цвета кузова и т. д.
При заказе запасных частей пользуйтесь
указанными кодовыми номерами.Модель и номер двигателя выбиты на блоке
цилиндров двигателя (см. рисунок).
Идентификационные
таблички и надписи
VIN (идентификационный
номер автомобиля)
Информационная табличка
с данными автомобиля
1: код модели автомобиля
2: код модели двигателя
3: код модели коробки передач
4: код цвета кузова
5: код отделки салона
6: код дополнительного оборудования
7: код комплектации наружного
оборудования кузова
Модель/номер двигателя
*: передняя часть автомобиля
Page 447 of 460

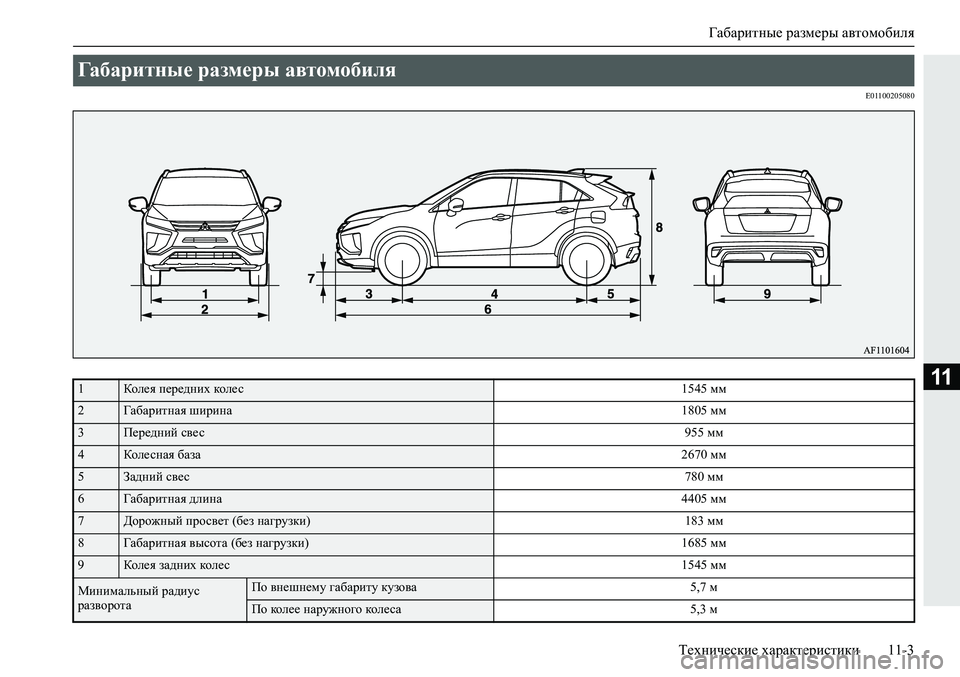

Габаритные размеры автомобиля
Технические характеристики 11-3
11
E01100205080
Габаритные размеры автомобиля
1Колея передних колес1545 мм
2Габаритная ширина1805 мм
3Передний свес955 мм
4Колесная база2670 мм
5Задний свес780 мм
6Габаритная длина4405 мм
7Дорожный просвет (без нагрузки) 183 мм
8Габаритная высота (без нагрузки) 1685 мм
9Колея задних колес1545 мм
Минимальный радиус
разворотаПо внешнему габариту кузова 5,7 м
По колее наружного колеса 5,3 м
Page 448 of 460

Эксплуатационные характеристики автомобиля
11-4 Технические характеристики
11
E01100304420
*: автомобили для России, Казахстана, Белоруссии, Украины и Молдовы.
E01100409543
Эксплуатационные характеристики автомобиля
Максимальная скоростьАвтомобили с M/T 200 км/ч (124 мили/ч)*, 205 км/ч (127 миль/ч)
Автомобили с CVT 195 км/ч (121 миля/ч)*, 200 км/ч (124 мили/ч)
Весовые параметры автомобиля
Кроме автомобилей для России, Казахстана, Белоруссии, Украины и Молдовы
Автомобили с M/T
ОписаниеGK1WXJJXL6/
GK1WXJJXR6GK1WXJXXL6/
GK1WXJXXR6GK1WXJSXL6/
GK1WXJSXR6
Количество мест5 человек
Снаряженная масса
без дополнительного оборудования 1425 кг 1460 кг 1425 кг
в полной комплектации
с дополнительным оборудованием1477 кг 1542 кг 1461 кг
Разрешенная максимальная масса 2050 кг
Максимальная нагрузка на осьпереднюю 1200 кг
заднюю 1160 кг
Максимальная масса
буксируемого прицепаоборудованного тормозами 1600 кг
не оборудованного тормозами 750 кг
Максимальная нагрузка на тягово-сцепное устройство 80 кг
