Page 289 of 460

Вентиляционные дефлекторы
Создание комфортных условий в салоне 7-3
7
E00700202525
Направление воздушного потока регулируется
перемещением регулятора (А).
Чтобы закрыть дефлектор, поверните регулятор
(А) по направлению внутрь салона.Направление воздушного потока регулируется
перемещением регулятора (А).
Чтобы закрыть дефлектор, сдвиньте регулятор
(А) по направлению из салона.
E00700302988
При каждом нажатии кнопки выбора режима подачи воздуха режимы подачи воздуха меняются в следующей последовательности:
. Для переключения в режим нажмите кнопку обдува стекол.
Далее на нескольких иллюстрациях используются следующие символы, обозначающие интенсивность подачи воздуха через дефлекторы.
: малая интенсивность подачи воздуха.
: средняя интенсивность подачи воздуха.
: высокая интенсивность подачи воздуха.
Регулировка направления
воздушного потока
Центральные вентиляционные
дефлекторы
1: закрыть
2: открыть
Боковые вентиляционные
дефлекторы
1: закрыть
2: открыть
Вправо Влево
ПРЕДОСТЕРЕЖЕНИЕ
Следует соблюдать осторожность,
не проливать в вентиляционные
дефлекторы напитки и иные жидкости.
Это может привести к нарушению
в работе кондиционера.
ПРИМЕЧАНИЕ
В автомобилях с кондиционером при
подаче холодного воздуха через
вентиляционные дефлекторы может
появиться туман.
Это объясняется быстрым охлаждением
влажного воздуха в кондиционере. Через
несколько секунд туман исчезает.
Изменение направления подачи воздуха через вентиляционные дефлекторы
Page 290 of 460
Вентиляционные дефлекторы
7-4 Создание комфортных условий в салоне
7

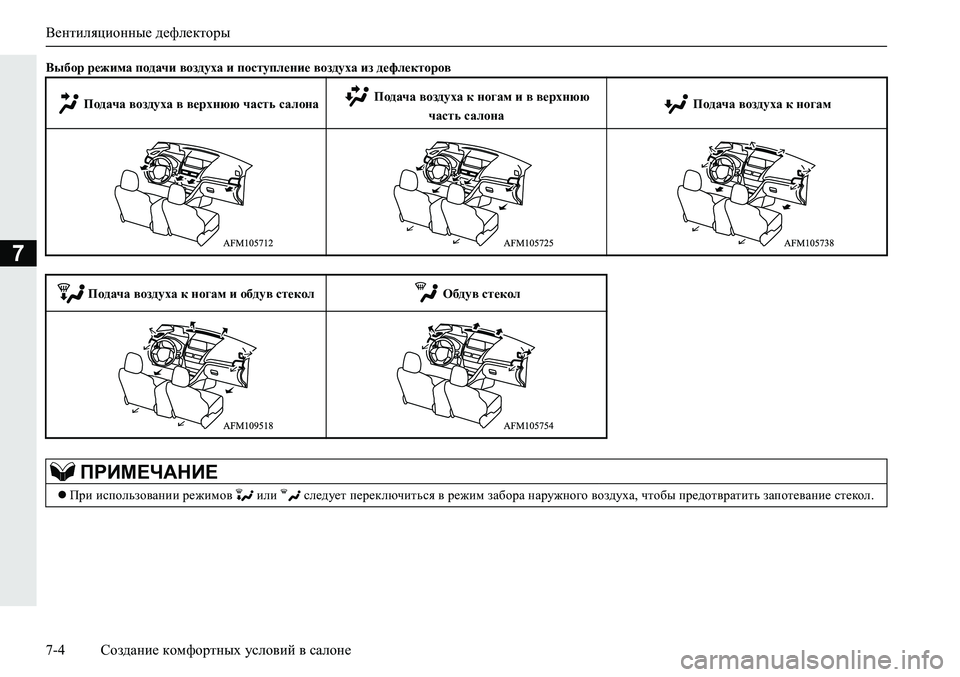

Выбор режима подачи воздуха и поступление воздуха из дефлекторов
Подача воздуха в верхнюю часть салона Подача воздуха к ногам и в верхнюю
часть салона Подача воздуха к ногам
Подача воздуха к ногам и обдув стекол Обдув стекол
ПРИМЕЧАНИЕ
При использовании режимов или следует переключиться в режим забора наружного воздуха, чтобы предотвратить запотевание стекол.
Page 291 of 460

<0244026502620266025a026c02620271025f026b0264025a02790003026d026b026c025a02670268025c0264025a0003026b0003025a025c026c02680266025a026c02620271025f026b0264026202660003026d0269026a025a025c0265025f0267026202
5f0266000d[
Создание комфортных условий в салоне 7-5
7
E00702402039
Кондиционер можно включить только при работающем двигателе.
Использование
•Изменение направления подачи воздуха
через вентиляционные дефлекторы
стр. 7-3
•Обдув ветрового стекла и боковых стекол стр. 7-6•Работа системы в автоматическом режиме стр. 7-6•Управление работой системы в ручном
режиме стр. 7-7•Настройка скорости вращения вентилятора стр. 7-7•Регулирование температуры стр. 7-7•Включение/выключение системы стр. 7-8•Переключение в режим забора наружного
воздуха и в режим рециркуляции стр. 7-9•Движение в условиях загрязненного
наружного воздуха стр. 7-9
Климатическая установка с автоматическим управлением*
1:
кнопка выбора температуры стр. 7-7
2: кнопка выбора режима подачи воздуха
стр. 7-3
3:
включатель кондиционера
стр. 7-8
4: кнопка выбора скорости вращения
вентилятора
стр. 7-7
5:
кнопка выбора режима забора воздуха
стр. 7-9
6:
включатель обдува стекол
стр. 7-6
7: включатель автоматического режима
(AUTO)
стр. 7-6
8: включатель обогрева заднего стекла
стр. 5-709:
кнопка выключения (OFF)
стр. 7-6
10:
отображение температуры
стр. 7-7
11: отображение выбранного режима подачи
воздуха
стр. 7-3
12:
индикатор включения кондиционера
стр. 7-8
13: отображение скорости вращения
вентилятора
стр. 7-7
Page 292 of 460

<0244026502620266025a026c02620271025f026b0264025a02790003026d026b026c025a02670268025c0264025a0003026b0003025a025c026c02680266025a026c02620271025f026b0264026202660003026d0269026a025a025c0265025f0267026202
5f0266000d[
7-6 Создание комфортных условий в салоне
7
E00772200089
1. Нажмите кнопку обдува стекол для включе-
ния режима . При нажатии кнопки
обдува стекол включается индикатор (A).
2. Установите достаточно высокую темпера-
туру с помощью кнопки выбора темпера-
туры.3. Нажатиями кнопки выбора скорости
вращения вентилятора выберите
необходимую скорость вращения
вентилятора.
Для выключения режима обдува стекол
нажмите на включатель обдува стекол,
включатель автоматического режима (AUTO),
кнопку выбора режима подачи воздуха (MODE)
или кнопку выключения (OFF).
E00704102870
В обычных условиях выбирайте автоматиче-
ский режим работы (AUTO) системы, действуя
следующим образом:
ПРИМЕЧАНИЕ
При очень низкой температуре экран
панели управления климатической уста-
новки может работать с запаздываниями.
Это не является признаком неисправно-
сти.
Этот эффект исчезнет, после того как
температура воздуха в салоне достигнет
положительных величин.
Обдув ветрового стекла
и боковых стекол
ПРЕДОСТЕРЕЖЕНИЕ
В целях безопасности следует принимать
все меры, предотвращающие запотевание
стекол.
При выборе режима подачи воздуха
предотвращается запотевание стекол.
Однако кондиционер не включается авто-
матически и забор наружного воздуха
(противоположно рециркуляции) не начи-
нается. Для включения кондиционера
и забора наружного воздуха нужно нажать
на включатель кондиционера (A/C)
и кнопку выбора режима забора воздуха.
Не следует устанавливать значение
минимальной температуры подаваемого
воздуха. На стекла будет подаваться
холодный воздух, что приведет к их
запотеванию.
ПРИМЕЧАНИЕ
Для быстрого удаления влаги со стекол
включите настройку температуры и ско-
рость вращения вентилятора на макси-
мум.
Для более эффективного удаления влаги
со стекол дверей направьте боковые
дефлекторы в сторону стекол передних
дверей.
При нажатии включателя обдува стекол
кондиционер работает в автоматическом
режиме, воздух забирается снаружи
(режим рециркуляции отключен). Автома-
тическое переключение в такой режим
происходит во избежание запотевания
стекол, даже если автоматический режим
забора воздуха или автоматический
режим работы кондиционера отключен.
(См. раздел «Настройка режима работы
кондиционера», стр. 7-15.)
Работа системы
в автоматическом режиме
ПРИМЕЧАНИЕ
Page 293 of 460

<0244026502620266025a026c02620271025f026b0264025a02790003026d026b026c025a02670268025c0264025a0003026b0003025a025c026c02680266025a026c02620271025f026b0264026202660003026d0269026a025a025c0265025f0267026202
5f0266000d[
Создание комфортных условий в салоне 7-7
7
1. Нажмите кнопку AUTO.
2. Кнопкой выбора температуры воздуха
установите требуемую температуру воздуха.
Чтобы выключить кондиционер, нажмите
кнопку OFF.
При этом выбор режима подачи воздуха, регу-
лирование скорости вращения вентилятора,
рециркуляции/забора наружного воздуха, регу-
лирование температуры и включение/выключе-
ние кондиционера осуществляются автоматиче-
ски. При нажатии включателя автоматического
режима (AUTO) включается индикатор (A).
E00704201278
Можно управлять скоростью вентилятора
и режимом подачи воздуха можно вручную,
выбрав требуемый режим работы с помощью
кнопки выбора скорости вращения вентилятора
и кнопки выбора режима подачи воздуха.
Чтобы вернуться в автоматический режим
работы, нажмите кнопку AUTO.
E00772300077
Для увеличения скорости вращения вентиля-
тора нажмите на сторону кнопки выбора
скорости вращения вентилятора.
Для уменьшения скорости вращения вентиля-
тора нажмите на сторону кнопки выбора
скорости вращения вентилятора.
На дисплее будет отображаться выбранная
скорость вращения вентилятора (А).
E00772400179
Нажмите на сторону кнопки выбора
температуры для повышения температуры.
Нажмите на сторону кнопки выбора
температуры для снижения температуры.
На дисплее будет отображаться выбранная
температура (А).
ПРИМЕЧАНИЕ
Если при работе системы в автоматиче-
ском режиме изменить настройки с помо-
щью кнопки выбора скорости вращения
вентилятора, включателя кондиционера,
кнопки выбора режима подачи воздуха
или кнопки выбора режима забора воз-
духа, то настройки, выбранные вручную,
будут приоритетными. Управление
остальными функциями будет осущест-
вляться в автоматическом режиме.
Запрещается помещать на датчик темпе-
ратуры воздуха в салоне (B) какие-либо
предметы: это приведет к сбоям в его
работе.
Управление работой системы
в ручном режиме
ПРИМЕЧАНИЕНастройка скорости
вращения вентилятора
Регулирование температуры
Page 294 of 460

<0244026502620266025a026c02620271025f026b0264025a02790003026d026b026c025a02670268025c0264025a0003026b0003025a025c026c02680266025a026c02620271025f026b0264026202660003026d0269026a025a025c0265025f0267026202
5f0266000d[
7-8 Создание комфортных условий в салоне
7
E00772900187
Для включения кондиционера нажмите
на включатель, при этом индикатор (А)
появится на дисплее.
Чтобы выключить кондиционер, нажмите этот
же включатель еще раз.
ПРИМЕЧАНИЕ
Единицы измерения температуры на дис-
плее климатической установки согласу-
ются с единицами отображения наружной
температуры на многофункциональном
дисплее.
См. раздел «Выбор единиц измерения
температуры», стр. 5-17.
При низкой температуре охлаждающей
жидкости воздух, подаваемый отопите-
лем, не изменит свою температуру даже
при установке регулятора температуры
в положение, соответствующее подаче
теплого воздуха.
Для предотвращения запотевания ветро-
вого и боковых стекол включится режим
подачи воздуха и скорость вращения
вентилятора уменьшится при работе уста-
новки в автоматическом режиме.
Если установить минимальную или
максимальную температуру подаваемого
воздуха, управление режимом забора
воздуха и включением/выключением
кондиционера будет осуществляться,
как описано ниже.
Кроме того, если после автоматического
выбора изменить режим забора воздуха
вручную, произойдет переход в режим
ручного управления.
• Если настройка температуры
установлена на максимальное значение
(HI)
Будет производиться забор наружного
воздуха, и кондиционирование прекра-
тится.
• Если настройка температуры
установлена на минимальное значение
(LO)
Включится режим рециркуляции воз-
духа, кондиционер будет работать.
Эти режимы работы установлены
по умолчанию.
Настройки режима забора воздуха
и режима работы кондиционера можно
изменить; можно изменить порядок авто-
матического включения подачи наруж-
ного воздуха и включения кондиционера
в зависимости от условий работы.
Более подробную информацию
Вы можете получить в авторизованном
сервисном центре MITSUBISHI
MOTORS.
См. раздел «Настройка режима работы
кондиционера», стр. 7-15.
ПРИМЕЧАНИЕВключение/выключение
системы
Page 295 of 460

<0244026502620266025a026c02620271025f026b0264025a02790003026d026b026c025a02670268025c0264025a0003026b0003025a025c026c02680266025a026c02620271025f026b0264026202660003026d0269026a025a025c0265025f0267026202
5f0266000d[
Создание комфортных условий в салоне 7-9
7
E00772700084
Режим забора воздуха изменяется нажатием
данной кнопки.
Подача наружного воздуха: контрольная
лампа (А) выключена.
В салон подается воздух снаружи.
Рециркуляция воздуха в салоне: контроль-
ная лампа (А) включена.
Воздух рециркулирует внутри салона
автомобиля.
E00775300036
Если окружающий воздух запылен или загряз-
нен, например при движении в туннеле, где есть
транспортный затор, включите режим рецирку-
ляции, нажав кнопку выбора режима забора
воздуха.
См. раздел «Переключение в режим забора
наружного воздуха и в режим рециркуляции»,
стр. 7-9.
Переключение в режим
забора наружного воздуха
и в режим рециркуляции
ПРЕДОСТЕРЕЖЕНИЕ
Преимущественно следует использовать
режим забора наружного воздуха во избе-
жание запотевания стекол изнутри.
Длительная работа в режиме рециркуля-
ции воздуха может вызвать запотевание
стекол.
Периодически переключайтесь в режим
забора наружного воздуха для выполне-
ния вентиляции салона.
ПРИМЕЧАНИЕ
Если требуется быстрое и эффективное
охлаждение салона автомобиля, вклю-
чайте режим рециркуляции.
При нажатии кнопки AUTO в режиме
ручного управления режим забора воз-
духа также контролируется автоматиче-
ски.
Когда температура охлаждающей жидко-
сти поднимается до определенного значе-
ния, автоматически включаются режим
рециркуляции воздуха и контрольная
лампа (А). В этом случае кондиционер
не переключится в режим забора наруж-
ного воздуха даже при нажатии кнопки
выбора режима забора воздуха.
Движение в условиях
загрязненного наружного
воздуха
Page 296 of 460

Двухзонная климатическая установка*
7-10 Создание комфортных условий в салоне
7
E00773000202
Кондиционер можно включить только при работающем двигателе.
Использование
•Изменение направления подачи воздуха
через вентиляционные дефлекторы
стр. 7-3
•Обдув ветрового стекла и боковых стекол стр. 7-11•Работа системы в автоматическом
режиме стр. 7-12
Двухзонная климатическая установка*
1: кнопка выбора температуры со стороны
водителя стр. 7-13
2: кнопка выбора режима подачи воздуха
(MODE)
стр. 7-3
3: кнопка выбора скорости вращения
вентилятора
стр. 7-12
4:
включатель кондиционера
стр. 7-14
5: кнопка выбора температуры со стороны
пассажира
стр. 7-13
6:
кнопка выбора режима забора воздуха
стр. 7-14
7:
включатель обдува стекол
стр. 7-118: включатель автоматического режима
(AUTO)
стр. 7-12
9: включатель режима синхронизации
(SYNC)
стр. 7-13
10: включатель обогрева заднего стекла
стр. 5-70
11:
кнопка выключения (OFF)
стр. 7-11
12: индикация выбранной температуры
со стороны водителя
стр. 7-13
13: отображение выбранного режима подачи
воздуха
стр. 7-3
14:
индикатор включения кондиционера
стр. 7-1415: отображение скорости вращения
вентилятора
стр. 7-12
16: индикации температуры со стороны
пассажира
стр. 7-13
