2020 JEEP COMPASS Libretto Uso Manutenzione (in Italian)

47

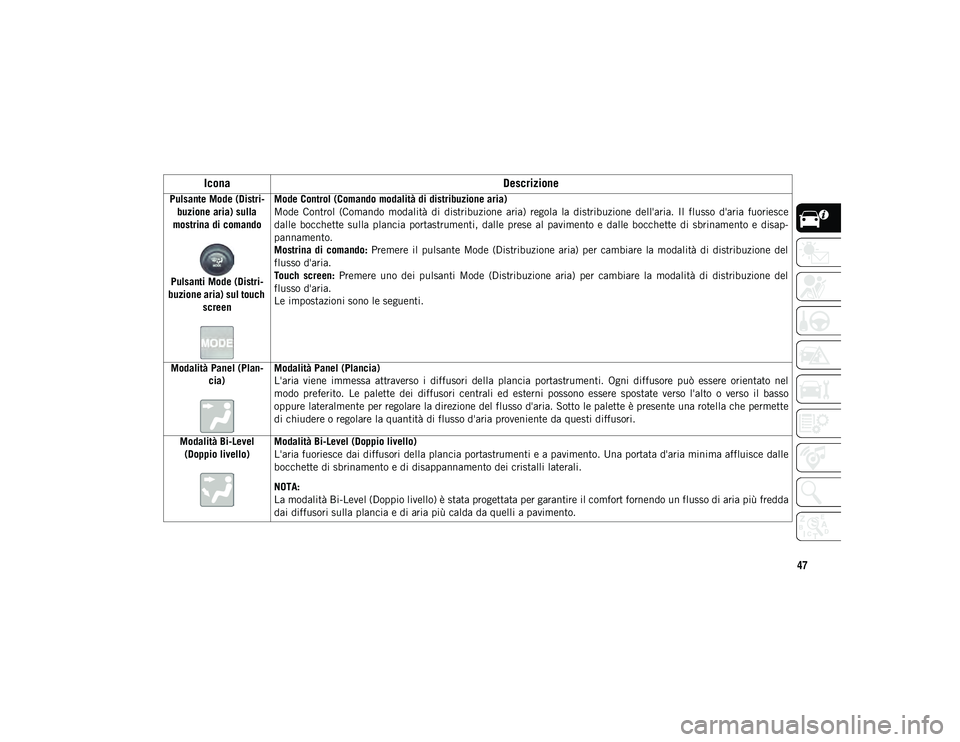

Pulsante Mode (Distri-buzione aria) sulla
mostrina di comando
Pulsanti Mode (Distri -
buzione aria) sul touch screen Mode Control (Comando modalità di distribuzione aria)
Mode Control (Comando modalità di distribuzione aria) regola la distribuzione dell'aria. Il flusso d'aria fuoriesce
dalle bocchette sulla plancia portastrumenti, dalle prese al pavimento e dalle bocchette di sbrinamento e disap
-
pannamento.
Mostrina di comando: Premere il pulsante Mode (Distribuzione aria) per cambiare la modalità di distribuzione del
flusso d'aria.
Touch screen: Premere uno dei pulsanti Mode (Distribuzione aria) per cambiare la modalità di distribuzione del
flusso d'aria.
Le impostazioni sono le seguenti.
Modalità Panel (Plan -
cia) Modalità Panel (Plancia)
L'aria viene immessa attraverso i diffusori della plancia portastrumenti. Ogni diffusore può essere orientato nel
modo preferito. Le palette dei diffusori centrali ed esterni possono essere spostate verso l'alto o verso il basso
oppure lateralmente per regolare la direzione del flusso d'aria. Sotto le palette è presente una rotella che permette
di chiudere o regolare la quantità di flusso d'aria proveniente da questi diffusori.
Modalità Bi-Level (Doppio livello) Modalità Bi-Level (Doppio livello)
L'aria fuoriesce dai diffusori della plancia portastrumenti e a pavimento. Una portata d'aria minima affluisce dalle
bocchette di sbrinamento e di disappannamento dei cristalli laterali.
NOTA:
La modalità Bi-Level (Doppio livello) è stata progettata per garantire il comfort fornendo un flusso di aria più fredda
dai diffusori sulla plancia e di aria più calda da quelli a pavimento.
Icona
Descrizione
2020_JEEP_MP_UG_EE.book Page 47

DESCRIZIONE DELLA VETTURA
48
Funzioni di comando climatizzatore
A/C (Aria condizionata)
Il pulsante A/C consente all'utente di attivare
o disattivare manualmente l'aria condizio-
nata. Quando l'aria condizionata è inserita,
l'aria fresca deumidificata fuoriesce dalle
bocchette nell'abitacolo. Per un migliore
consumo del carburante, premere il pulsante
A/C per spegnere l'aria condizionata e rego -
lare manualmente le impostazioni della
ventola e del flusso d'aria. Inoltre, assicurarsi
di aver selezionato esclusivamente la moda -lità di distribuzione dell'aria Panel (Plancia),
Bi-Level (Doppio livello) o Floor (Pavimento).
NOTA:Con comandi climatizzatore manuali, se il
sistema si trova in modalità di distribu
-
zione dell'aria Mix (Mista), Floor (Pavi -
mento) o Defrost (Sbrinamento), il
condizionatore aria può essere spento ma
rimarrà attivo per impedire l'appanna-
mento dei cristalli.
Se il parabrezza o i cristalli laterali sono
appannati, selezionare la modalità Defrost
(Sbrinamento) e regolare la velocità della
ventola secondo necessità.
Se si ha l'impressione che le prestazioni
dell'impianto dell'aria condizionata non
siano ottimali, verificare l'eventuale accu -
mulo di sporcizia o insetti sulla parte ante-
riore del condensatore A/C, ubicato di
fronte al radiatore. Se necessario, pulire
con un getto d'acqua moderato agendo
dalla parte anteriore del radiatore e attra-
verso il condensatore.

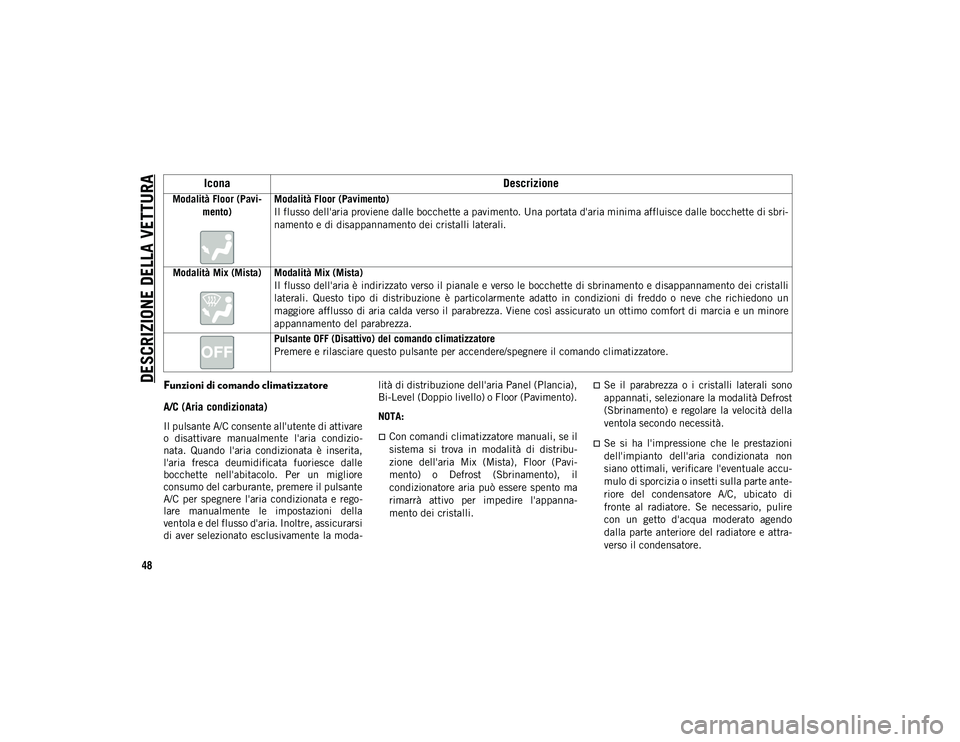

Modalità Floor (Pavi
-
mento) Modalità Floor (Pavimento)
Il flusso dell'aria proviene dalle bocchette a pavimento. Una portata d'aria minima affluisce dalle bocchette di sbri
-
namento e di disappannamento dei cristalli laterali.
Modalità Mix (Mista) Modalità Mix (Mista) Il flusso dell'aria è indirizzato verso il pianale e verso le bocchette di sbrinamento e disappannamento dei cristalli
laterali. Questo tipo di distribuzione è particolarmente adatto in condizioni di freddo o neve che richiedono un
maggiore afflusso di aria calda verso il parabrezza. Viene così assicurato un ottimo comfort di marcia e un minore
appannamento del parabrezza.
Pulsante OFF (Disattivo) del comando climatizzatore
Premere e rilasciare questo pulsante per accendere/spegnere il comando climatizzatore.
Icona Descrizione
2020_JEEP_MP_UG_EE.book Page 48

49
MAX A/C (Raffreddamento massimo)
MAX A/C (Raffreddamento massimo)
imposta la massima capacità di raffredda-
mento.
Premere e rilasciare per passare da MAX A/C
(Raffreddamento massimo) alle impostazioni
precedenti. Il pulsante si illumina quando la
funzione MAX A/C (Raffreddamento
massimo) è attiva.
In MAX A/C (Raffreddamento massimo), la
velocità e la modalità della ventola possono
essere regolate in base alle proprie esigenze.
Premendo altre impostazioni, l'opzione MAX
A/C (Raffreddamento massimo) passa
all'impostazione selezionata e viene disatti -
vata.
Recirculation (Ricircolo)
Se la temperatura esterna è bassa, l'inseri -
mento prolungato della modalità Recircula -
tion (Ricircolo) può provocare un eccessivo
appannamento dei cristalli. La funzione
Recirculation (Ricircolo) potrebbe non
essere disponibile (pulsante sul touch screen
in grigio) in presenza di condizioni che
potrebbero appannare l'interno del para -
brezza.
Climatizzatore automatico (ATC)
Funzionamento automatico
1. Premere il pulsante AUTO sulla mostrina
di comando oppure il pulsante AUTO sul
touch screen (se in dotazione) sul
pannello del climatizzatore automatico
(ATC).
2. Successivamente, regolare la tempera -
tura che si desidera mantenere per
l'impianto utilizzando gli appositi
pulsanti. Una volta visualizzata la tempe -
ratura desiderata, l'impianto raggiunge e
mantiene automaticamente quel livello
di comfort.
3. Una volta raggiunto il grado di comfort ottimale non è più necessario modificare
la regolazione. Per ottenere la massima
efficienza basta lasciare che l'impianto
lavori automaticamente.
NOTA:
Non è necessario modificare l'imposta-
zione della temperatura nel caso in cui
l'abitacolo sia freddo o caldo. L'impianto
regola automaticamente la temperatura, la
distribuzione dell'aria e la velocità della
ventola per assicurare quanto più rapida- mente possibile il livello di comfort desi
-
derato.
La temperatura può essere visualizzata in
unità di misura imperiali o metriche sele-
zionando la funzione programmabile
dall'utente US/Metric (Sistema imperiale/
Sistema metrico).
Per garantire il massimo grado di comfort
nella modalità automatica, la ventola rimane
al minimo durante gli avviamenti a basse
temperature finché il motore non si riscalda.
La ventola in seguito aumenta la velocità e
passa alla modalità Auto (Automatica).
Esclusione funzionamento manuale
Il sistema è dotato anche di tutti i comandi
necessari per una regolazione manuale della
temperatura. La dicitura "AUTO" sul display
ATC anteriore si spegne se il sistema viene
usato in modalità manuale.
Suggerimenti pratici
Stagione estiva
L'impianto di raffreddamento del motore
deve essere protetto con un prodotto antigelo
di alta qualità che assicuri un'adeguata
protezione contro la corrosione e impedisca
il surriscaldamento del motore. Si racco -
2020_JEEP_MP_UG_EE.book Page 49

DESCRIZIONE DELLA VETTURA
50

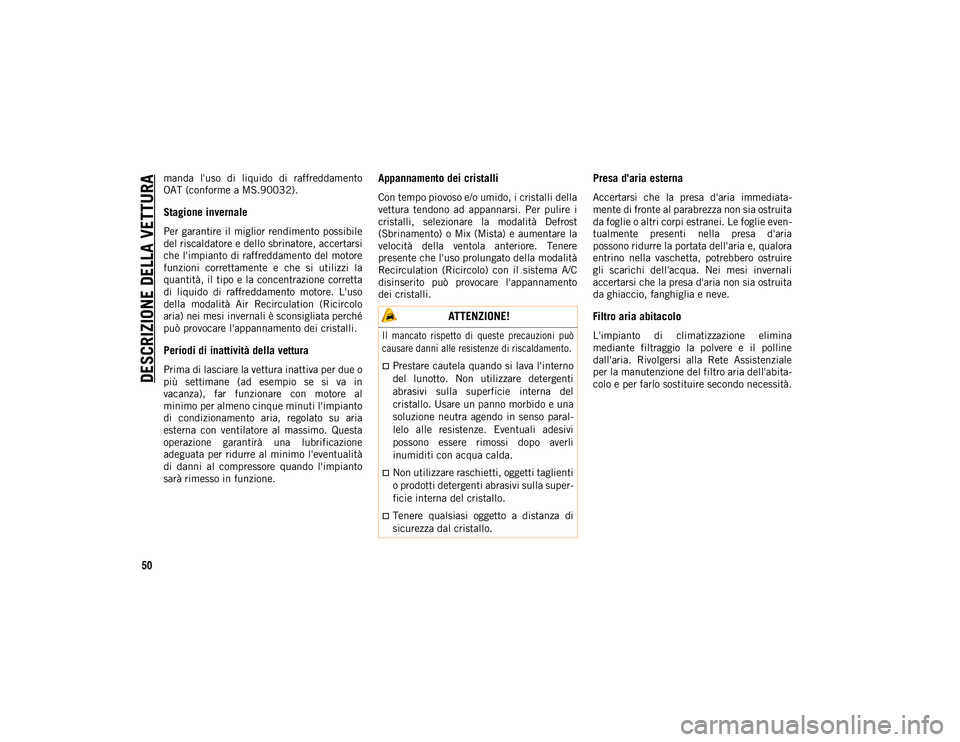

manda l'uso di liquido di raffreddamento
OAT (conforme a MS.90032).
Stagione invernale
Per garantire il miglior rendimento possibile
del riscaldatore e dello sbrinatore, accertarsi
che l'impianto di raffreddamento del motore
funzioni correttamente e che si utilizzi la
quantità, il tipo e la concentrazione corretta
di liquido di raffreddamento motore. L'uso
della modalità Air Recirculation (Ricircolo
aria) nei mesi invernali è sconsigliata perché
può provocare l'appannamento dei cristalli.
Periodi di inattività della vettura
Prima di lasciare la vettura inattiva per due o
più settimane (ad esempio se si va in
vacanza), far funzionare con motore al
minimo per almeno cinque minuti l'impianto
di condizionamento aria, regolato su aria
esterna con ventilatore al massimo. Questa
operazione garantirà una lubrificazione
adeguata per ridurre al minimo l'eventualità
di danni al compressore quando l'impianto
sarà rimesso in funzione.
Appannamento dei cristalli
Con tempo piovoso e/o umido, i cristalli della
vettura tendono ad appannarsi. Per pulire i
cristalli, selezionare la modalità Defrost
(Sbrinamento) o Mix (Mista) e aumentare la
velocità della ventola anteriore. Tenere
presente che l'uso prolungato della modalità
Recirculation (Ricircolo) con il sistema A/C
disinserito può provocare l'appannamento
dei cristalli.
Presa d'aria esterna
Accertarsi che la presa d'aria immediata-
mente di fronte al parabrezza non sia ostruita
da foglie o altri corpi estranei. Le foglie even -
tualmente presenti nella presa d'aria
possono ridurre la portata dell'aria e, qualora
entrino nella vaschetta, potrebbero ostruire
gli scarichi dell'acqua. Nei mesi invernali
accertarsi che la presa d'aria non sia ostruita
da ghiaccio, fanghiglia e neve.
Filtro aria abitacolo
L'impianto di climatizzazione elimina
mediante filtraggio la polvere e il polline
dall'aria. Rivolgersi alla Rete Assistenziale
per la manutenzione del filtro aria dell'abita -
colo e per farlo sostituire secondo necessità.
ATTENZIONE!

Il mancato rispetto di queste precauzioni può
causare danni alle resistenze di riscaldamento.

Prestare cautela quando si lava l'interno
del lunotto. Non utilizzare detergenti
abrasivi sulla superficie interna del
cristallo. Usare un panno morbido e una
soluzione neutra agendo in senso paral -
lelo alle resistenze. Eventuali adesivi
possono essere rimossi dopo averli
inumiditi con acqua calda.
Non utilizzare raschietti, oggetti taglienti
o prodotti detergenti abrasivi sulla super -
ficie interna del cristallo.
Tenere qualsiasi oggetto a distanza di
sicurezza dal cristallo.
2020_JEEP_MP_UG_EE.book Page 50

51
ALZACRISTALLI
Comandi Power Window (Alzacristalli
elettrici)
I comandi Power Window (Alzacristalli elet-
trici) sulla porta lato guida comandano gli
alzacristalli di tutte le porte.
Comandi Power Window (Alzacristalli elettrici)
I comandi Power Window (Alzacristalli elet -
trici) presenti su ciascun pannello di rivesti -
mento della porta lato passeggero attivano
esclusivamente il relativo cristallo. I
comandi Power Window (Alzacristalli elet -
trici) funzionano esclusivamente con il
dispositivo di accensione in posizione ACC
(Accessori) o RUN (Marcia).
NOTA:
Se in dotazione, i comandi Power Window
(Alzacristalli elettrici) rimangono attivi per 10 minuti dopo aver portato il dispositivo di
accensione in posizione OFF (Spento).
L'apertura di una delle porte anteriori
annulla questa funzione. La durata è
programmabile. Per ulteriori informazioni,
fare riferimento a "Impostazioni Uconnect" in
"Supporti multimediali" nel Libretto di Uso e
Manutenzione.
Funzione di apertura automatica
I comandi Power Window (Alzacristalli elet
-
trici) sulla porta lato guida e sulla porta lato
passeggero sono dotati di una funzione di
apertura automatica. Premendo brevemente il pulsante alzacristallo e rilasciandolo, il
cristallo si abbassa automaticamente.
Per l'apertura parziale del cristallo, premere
il pulsante alzacristallo brevemente e rila
-
sciarlo quando si desidera che il cristallo si
arresti.
Per evitare che il cristallo si apra completa -
mente durante il funzionamento in modalità
apertura automatica, tirare brevemente il
comando verso l'alto.
Funzione di chiusura automatica con
protezione anti-pizzicamento
NOTA:
Se il cristallo incontra un ostacolo durante
la chiusura automatica, inverte il movi -
mento e si abbassa. Rimuovere l'ostacolo
e chiudere nuovamente il cristallo
mediante il relativo pulsante.
Eventuali urti dovuti alle asperità della
strada possono attivare inaspettatamente
la funzione di inversione movimento
durante la chiusura automatica. In tal
caso, sollevare leggermente il pulsante e
tenerlo in posizione per chiudere manual -
mente il cristallo.
AVVERTENZA!

Non lasciare mai i bambini soli in una vettura
incustodita. Non lasciare la chiave all'interno o
in prossimità della vettura o in un luogo acces -
sibile ai bambini e non lasciare il dispositivo di
accensione di una vettura dotata di funzione
Keyless Enter-N-Go in modalità ACC (Acces -
sori) o RUN (Marcia). Gli occupanti della vet -
tura, e in particolare i bambini incustoditi,
possono rimanere intrappolati tra il cristallo e il
vano del cristallo in caso di azionamento acci -
dentale di un alzacristallo. Potrebbero conse -
guirne lesioni gravi o addirittura letali.

2020_JEEP_MP_UG_EE.book Page 51

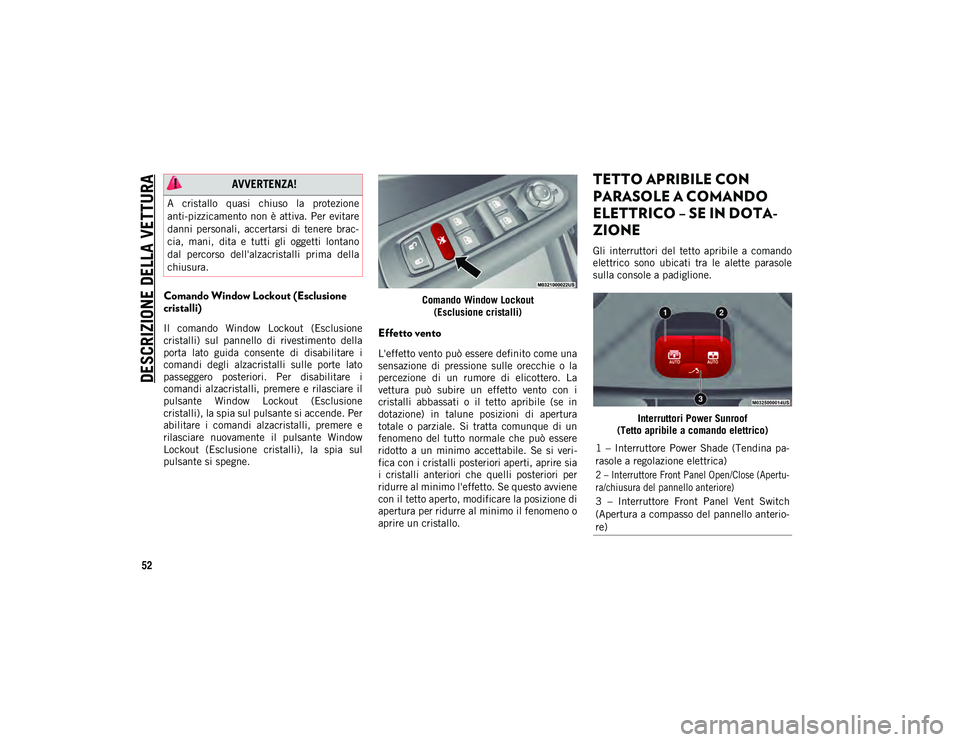

DESCRIZIONE DELLA VETTURA
52
Comando Window Lockout (Esclusione
cristalli)
Il comando Window Lockout (Esclusione
cristalli) sul pannello di rivestimento della
porta lato guida consente di disabilitare i
comandi degli alzacristalli sulle porte lato
passeggero posteriori. Per disabilitare i
comandi alzacristalli, premere e rilasciare il
pulsante Window Lockout (Esclusione
cristalli), la spia sul pulsante si accende. Per
abilitare i comandi alzacristalli, premere e
rilasciare nuovamente il pulsante Window
Lockout (Esclusione cristalli), la spia sul
pulsante si spegne.Comando Window Lockout
(Esclusione cristalli)Effetto vento
L'effetto vento può essere definito come una
sensazione di pressione sulle orecchie o la
percezione di un rumore di elicottero. La
vettura può subire un effetto vento con i
cristalli abbassati o il tetto apribile (se in
dotazione) in talune posizioni di apertura
totale o parziale. Si tratta comunque di un
fenomeno del tutto normale che può essere
ridotto a un minimo accettabile. Se si veri -
fica con i cristalli posteriori aperti, aprire sia
i cristalli anteriori che quelli posteriori per
ridurre al minimo l'effetto. Se questo avviene
con il tetto aperto, modificare la posizione di
apertura per ridurre al minimo il fenomeno o
aprire un cristallo.
TETTO APRIBILE CON
PARASOLE A COMANDO
ELETTRICO – SE IN DOTA -
ZIONE
Gli interruttori del tetto apribile a comando
elettrico sono ubicati tra le alette parasole
sulla console a padiglione.
Interruttori Power Sunroof
(Tetto apribile a comando elettrico)
AVVERTENZA!
A cristallo quasi chiuso la protezione
anti-pizzicamento non è attiva. Per evitare
danni personali, accertarsi di tenere brac -
cia, mani, dita e tutti gli oggetti lontano
dal percorso dell'alzacristalli prima della
chiusura.
1 – Interruttore Power Shade (Tendina pa -
rasole a regolazione elettrica)

2 – Interruttore Front Panel Open/Close (Apertu -
ra/chiusura del pannello anteriore)

3 – Interruttore Front Panel Vent Switch
(Apertura a compasso del pannello anterio -
re)
2020_JEEP_MP_UG_EE.book Page 52

53
(Segue)
Apertura del tetto apribile
Il tetto apribile ha due posizioni di apertura
programmate: una posizione di arresto
comfort e una posizione di apertura
completa. La posizione di arresto comfort è
impostata per ridurre al minimo l'effetto
vento durante la guida con i cristalli laterali
chiusi e il tetto aperto. Se la tendina parasole
è nella posizione chiusa quando inizia il
processo di apertura completa o parziale del
tetto apribile, la tendina parasole si aprirà
automaticamente a metà corsa prima
dell'apertura del tetto apribile.
Ad azionamento continuo
Premere l'interruttore e rilasciarlo entro
mezzo secondo, il tetto apribile si apre
completamente nella posizione di arresto
comfort e si arresta automaticamente.
Premere l'interruttore e rilasciarlo nuova-mente, il tetto apribile si apre completa
-
mente e si arresta automaticamente. Questo
tipo di apertura è denominato "ad aziona -
mento continuo". Durante l'apertura ad azio -
namento continuo, qualunque spostamento
dell'interruttore interrompe l'apertura del
tetto apribile.
Modalità manuale

Tenere premuto l'interruttore, il tetto apribile si
apre completamente nella posizione di arresto
comfort e si arresta automaticamente. Premere
l'interruttore e tenerlo premuto, il tetto apribile
si apre completamente e si arresta automatica-
mente. Ogni volta che si rilascia l'interruttore
del tetto apribile, se ne arresta il movimento. Il
tetto apribile rimarrà parzialmente aperto fino a
quando non si tiene premuto di nuovo l'inter -
ruttore.

Apertura del tetto apribile – A compasso
Premere e rilasciare il pulsante "Vent" (Aper -
tura a compasso) entro mezzo secondo, il
tetto apribile si sposta dalla posizione di
chiusura alla posizione di apertura a
compasso. Questo tipo di apertura è denomi -
nato "a compasso ad azionamento continuo".
Durante l'apertura a compasso ad aziona -
mento continuo, qualunque spostamento
dell'interruttore arresta il movimento del
tetto apribile.
AVVERTENZA!
Non lasciare i bambini soli all'interno
della vettura incustodita e non consen -
tire loro di accedere alla vettura se le
serrature sono sbloccate. Non lasciare la
chiave all'interno o in prossimità della
vettura o in un luogo accessibile ai
bambini. Non lasciare il dispositivo di
accensione di una vettura dotata di
funzione Keyless Enter-N-Go in modalità
RUN (Marcia). Se si agisce inavvertita-
mente sull'interruttore del tetto apribile
a comando elettrico gli occupanti della
vettura, e in particolare i bambini incu -
stoditi, possono rimanere incastrati tra il
tetto in movimento e la sua sede. Potreb -
bero conseguirne lesioni gravi o addirit -
tura letali.
Con il tetto aperto aumenta il rischio, in
caso di incidente, di essere proiettati
fuori dall'abitacolo. Si potrebbero anche
riportare gravi lesioni a persone. Accer -
tarsi pertanto che tutti gli occupanti
della vettura indossino correttamente le
cinture di sicurezza.
Non consentire ai bambini di giocare con
i comandi del tetto apribile. È inoltre
estremamente pericoloso sporgere le
mani o altre parti del corpo, come pure
oggetti di qualsiasi tipo, attraverso il
tetto apribile. Si potrebbero riportare
lesioni a persone.
AVVERTENZA! (Segue)
2020_JEEP_MP_UG_EE.book Page 53

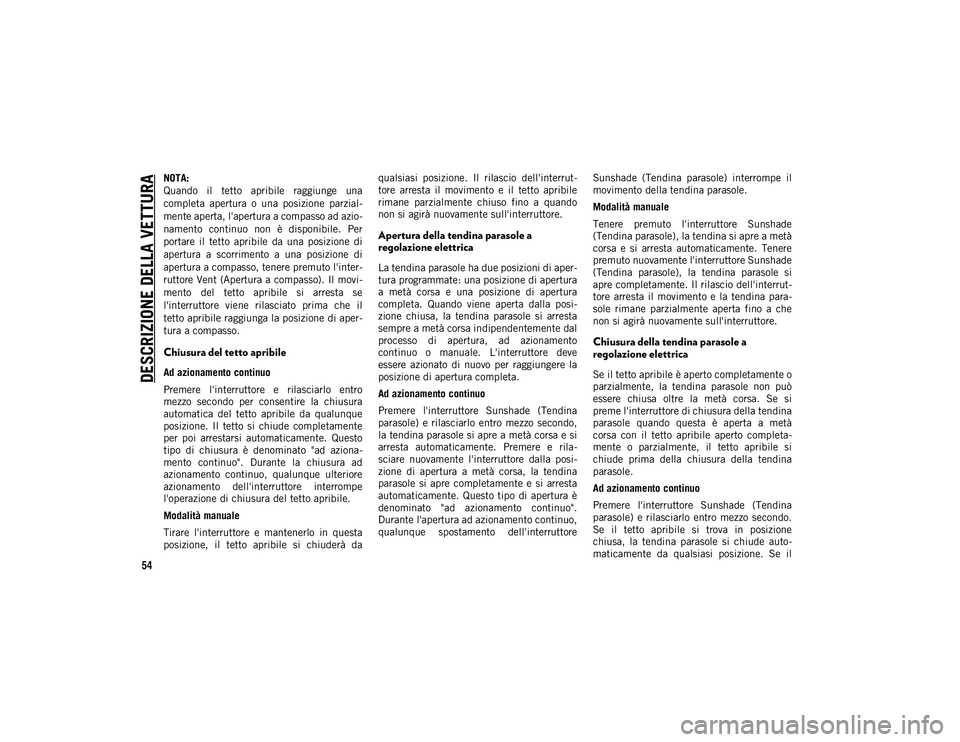

DESCRIZIONE DELLA VETTURA
54
NOTA:
Quando il tetto apribile raggiunge una
completa apertura o una posizione parzial-
mente aperta, l'apertura a compasso ad azio -
namento continuo non è disponibile. Per
portare il tetto apribile da una posizione di
apertura a scorrimento a una posizione di
apertura a compasso, tenere premuto l'inter -
ruttore Vent (Apertura a compasso). Il movi -
mento del tetto apribile si arresta se
l'interruttore viene rilasciato prima che il
tetto apribile raggiunga la posizione di aper -
tura a compasso.
Chiusura del tetto apribile
Ad azionamento continuo
Premere l'interruttore e rilasciarlo entro
mezzo secondo per consentire la chiusura
automatica del tetto apribile da qualunque
posizione. Il tetto si chiude completamente
per poi arrestarsi automaticamente. Questo
tipo di chiusura è denominato "ad aziona -
mento continuo". Durante la chiusura ad
azionamento continuo, qualunque ulteriore
azionamento dell'interruttore interrompe
l'operazione di chiusura del tetto apribile.
Modalità manuale
Tirare l'interruttore e mantenerlo in questa
posizione, il tetto apribile si chiuderà da qualsiasi posizione. Il rilascio dell'interrut
-
tore arresta il movimento e il tetto apribile
rimane parzialmente chiuso fino a quando
non si agirà nuovamente sull'interruttore.
Apertura della tendina parasole a
regolazione elettrica
La tendina parasole ha due posizioni di aper -
tura programmate: una posizione di apertura
a metà corsa e una posizione di apertura
completa. Quando viene aperta dalla posi -
zione chiusa, la tendina parasole si arresta
sempre a metà corsa indipendentemente dal
processo di apertura, ad azionamento
continuo o manuale. L'interruttore deve
essere azionato di nuovo per raggiungere la
posizione di apertura completa.
Ad azionamento continuo
Premere l'interruttore Sunshade (Tendina
parasole) e rilasciarlo entro mezzo secondo,
la tendina parasole si apre a metà corsa e si
arresta automaticamente. Premere e rila -
sciare nuovamente l'interruttore dalla posi -
zione di apertura a metà corsa, la tendina
parasole si apre completamente e si arresta
automaticamente. Questo tipo di apertura è
denominato "ad azionamento continuo".
Durante l'apertura ad azionamento continuo,
qualunque spostamento dell'interruttore Sunshade (Tendina parasole) interrompe il
movimento della tendina parasole.
Modalità manuale
Tenere premuto l'interruttore Sunshade
(Tendina parasole), la tendina si apre a metà
corsa e si arresta automaticamente. Tenere
premuto nuovamente l'interruttore Sunshade
(Tendina parasole), la tendina parasole si
apre completamente. Il rilascio dell'interrut
-
tore arresta il movimento e la tendina para -
sole rimane parzialmente aperta fino a che
non si agirà nuovamente sull'interruttore.
Chiusura della tendina parasole a
regolazione elettrica
Se il tetto apribile è aperto completamente o
parzialmente, la tendina parasole non può
essere chiusa oltre la metà corsa. Se si
preme l'interruttore di chiusura della tendina
parasole quando questa è aperta a metà
corsa con il tetto apribile aperto completa -
mente o parzialmente, il tetto apribile si
chiude prima della chiusura della tendina
parasole.
Ad azionamento continuo
Premere l'interruttore Sunshade (Tendina
parasole) e rilasciarlo entro mezzo secondo.
Se il tetto apribile si trova in posizione
chiusa, la tendina parasole si chiude auto -
maticamente da qualsiasi posizione. Se il
2020_JEEP_MP_UG_EE.book Page 54
