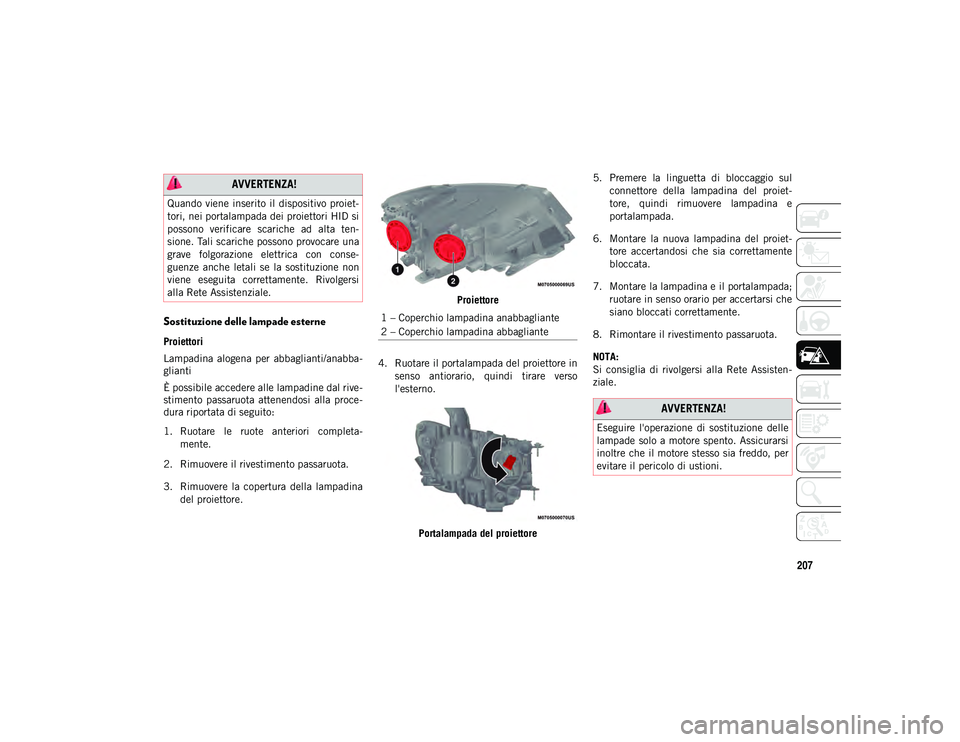

Sostituzione delle lampade esterne
Proiettori
Lampadina alogena per abbaglianti/anabba-
glianti
È possibile accedere alle lampadine dal rive -
stimento passaruota attenendosi alla proce -
dura riportata di seguito:
1. Ruotare le ruote anteriori completa -
mente.
2. Rimuovere il rivestimento passaruota.
3. Rimuovere la copertura della lampadina del proiettore. Proiettore
4. Ruotare il portalampada del proiettore in senso antiorario, quindi tirare verso
l'esterno.
Portalampada del proiettore 5. Premere la linguetta di bloccaggio sul
connettore della lampadina del proiet -
tore, quindi rimuovere lampadina e
portalampada.
6. Montare la nuova lampadina del proiet -
tore accertandosi che sia correttamente
bloccata.
7. Montare la lampadina e il portalampada; ruotare in senso orario per accertarsi che
siano bloccati correttamente.
8. Rimontare il rivestimento passaruota.
NOTA:
Si consiglia di rivolgersi alla Rete Assisten -
ziale.
AVVERTENZA!
Quando viene inserito il dispositivo proiet -
tori, nei portalampada dei proiettori HID si
possono verificare scariche ad alta ten -
sione. Tali scariche possono provocare una
grave folgorazione elettrica con conse -
guenze anche letali se la sostituzione non
viene eseguita correttamente. Rivolgersi
alla Rete Assistenziale.
1 – Coperchio lampadina anabbagliante
2 – Coperchio lampadina abbagliante
AVVERTENZA!
Eseguire l'operazione di sostituzione delle
lampade solo a motore spento. Assicurarsi
inoltre che il motore stesso sia freddo, per
evitare il pericolo di ustioni.
2020_JEEP_MP_UG_EE.book Page 207

IN CASO DI EMERGENZA
208

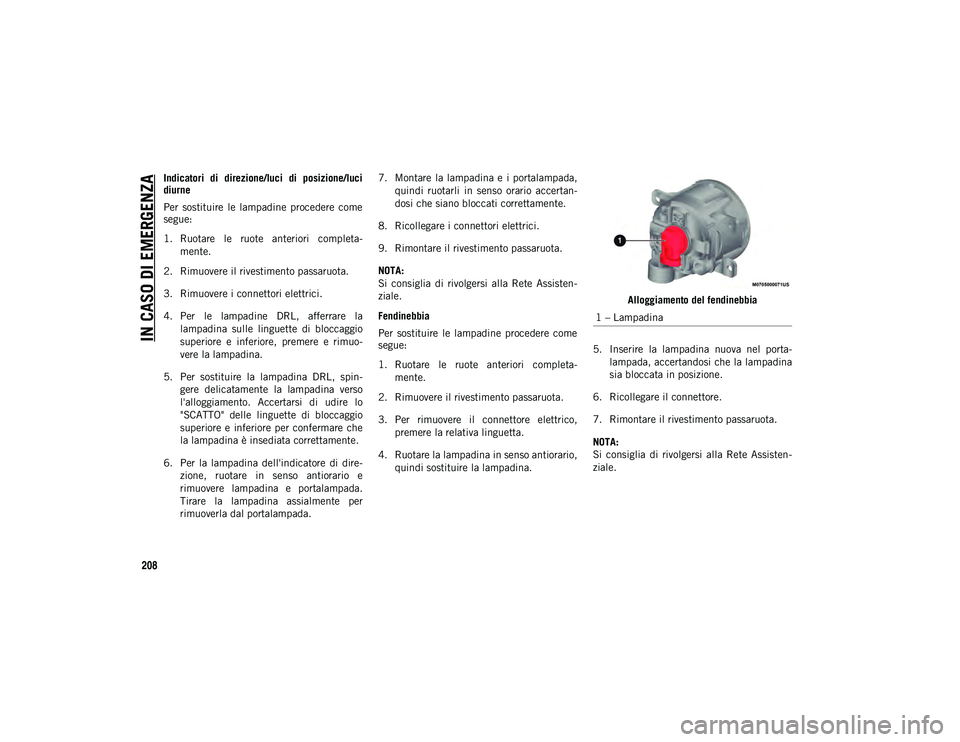

Indicatori di direzione/luci di posizione/luci
diurne
Per sostituire le lampadine procedere come
segue:
1. Ruotare le ruote anteriori completa-
mente.
2. Rimuovere il rivestimento passaruota.
3. Rimuovere i connettori elettrici.
4. Per le lampadine DRL, afferrare la lampadina sulle linguette di bloccaggio
superiore e inferiore, premere e rimuo -
vere la lampadina.
5. Per sostituire la lampadina DRL, spin -
gere delicatamente la lampadina verso
l'alloggiamento. Accertarsi di udire lo
"SCATTO" delle linguette di bloccaggio
superiore e inferiore per confermare che
la lampadina è insediata correttamente.
6. Per la lampadina dell'indicatore di dire -
zione, ruotare in senso antiorario e
rimuovere lampadina e portalampada.
Tirare la lampadina assialmente per
rimuoverla dal portalampada. 7. Montare la lampadina e i portalampada,
quindi ruotarli in senso orario accertan -
dosi che siano bloccati correttamente.
8. Ricollegare i connettori elettrici.
9. Rimontare il rivestimento passaruota.
NOTA:
Si consiglia di rivolgersi alla Rete Assisten -
ziale.
Fendinebbia
Per sostituire le lampadine procedere come
segue:
1. Ruotare le ruote anteriori completa -
mente.
2. Rimuovere il rivestimento passaruota.
3. Per rimuovere il connettore elettrico, premere la relativa linguetta.
4. Ruotare la lampadina in senso antiorario, quindi sostituire la lampadina. Alloggiamento del fendinebbia
5. Inserire la lampadina nuova nel porta -
lampada, accertandosi che la lampadina
sia bloccata in posizione.
6. Ricollegare il connettore.
7. Rimontare il rivestimento passaruota.
NOTA:
Si consiglia di rivolgersi alla Rete Assisten -
ziale. 1 – Lampadina
2020_JEEP_MP_UG_EE.book Page 208

209

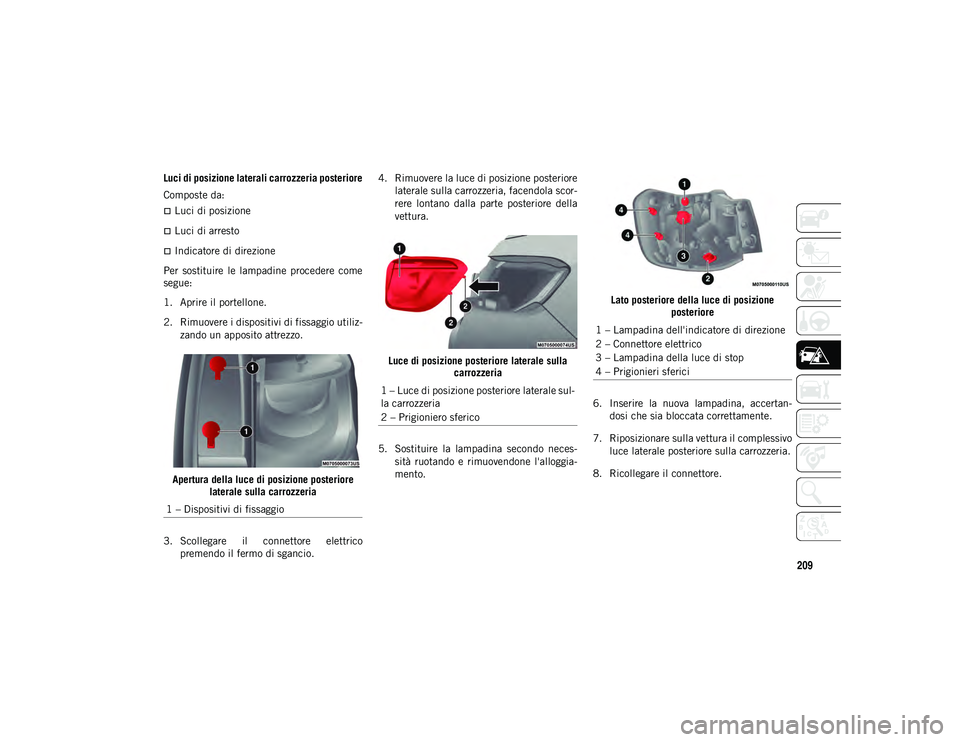

Luci di posizione laterali carrozzeria posteriore
Composte da:
Luci di posizione
Luci di arresto
Indicatore di direzione
Per sostituire le lampadine procedere come
segue:
1. Aprire il portellone.
2. Rimuovere i dispositivi di fissaggio utiliz -
zando un apposito attrezzo.
Apertura della luce di posizione posteriore laterale sulla carrozzeria
3. Scollegare il connettore elettrico premendo il fermo di sgancio. 4. Rimuovere la luce di posizione posteriore
laterale sulla carrozzeria, facendola scor -
rere lontano dalla parte posteriore della
vettura.
Luce di posizione posteriore laterale sulla carrozzeria
5. Sostituire la lampadina secondo neces -
sità ruotando e rimuovendone l'alloggia -
mento. Lato posteriore della luce di posizione
posteriore
6. Inserire la nuova lampadina, accertan -
dosi che sia bloccata correttamente.
7. Riposizionare sulla vettura il complessivo luce laterale posteriore sulla carrozzeria.
8. Ricollegare il connettore.
1 – Dispositivi di fissaggio
1 – Luce di posizione posteriore laterale sul -
la carrozzeria
2 – Prigioniero sferico
1 – Lampadina dell'indicatore di direzione
2 – Connettore elettrico
3 – Lampadina della luce di stop
4 – Prigionieri sferici
2020_JEEP_MP_UG_EE.book Page 209

IN CASO DI EMERGENZA
210
9. Rimontare la luce laterale sulla carroz-
zeria accertandosi di allineare i prigio -
nieri sferici.
Luce di posizione posteriore laterale sulla carrozzeria
10. Montare i dispositivi di fissaggio e serrare il complessivo luce laterale sulla carroz -
zeria.
11. Infine chiudere il portellone.
NOTA:
Si consiglia di rivolgersi alla Rete Assisten -

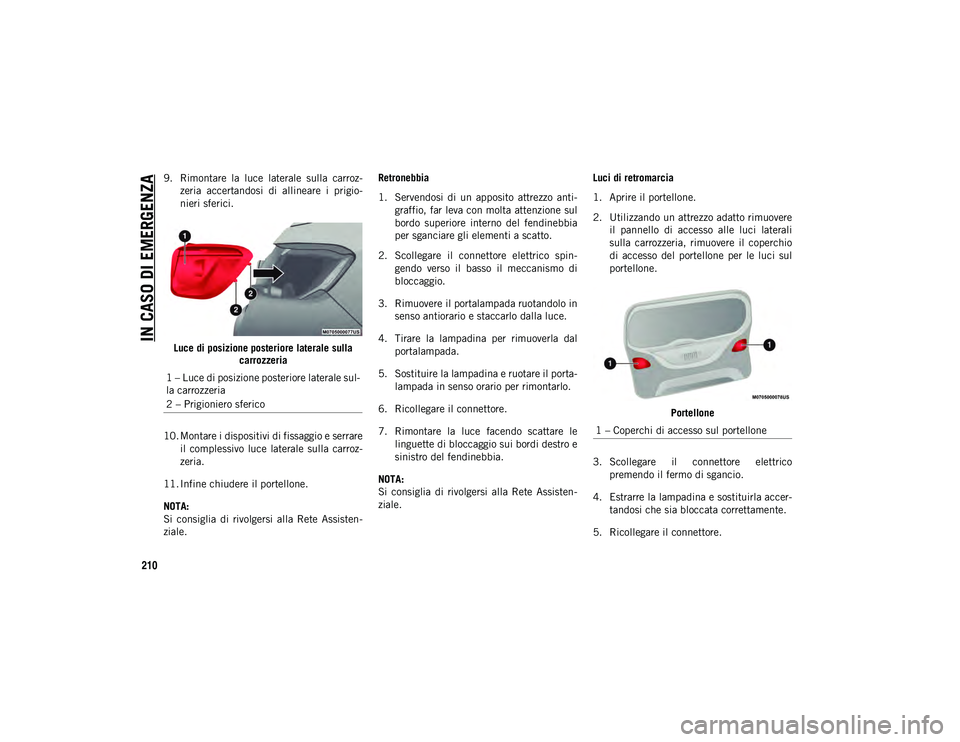

ziale. Retronebbia
1. Servendosi di un apposito attrezzo anti
-
graffio, far leva con molta attenzione sul
bordo superiore interno del fendinebbia
per sganciare gli elementi a scatto.
2. Scollegare il connettore elettrico spin -
gendo verso il basso il meccanismo di
bloccaggio.
3. Rimuovere il portalampada ruotandolo in senso antiorario e staccarlo dalla luce.
4. Tirare la lampadina per rimuoverla dal portalampada.
5. Sostituire la lampadina e ruotare il porta -
lampada in senso orario per rimontarlo.
6. Ricollegare il connettore.
7. Rimontare la luce facendo scattare le linguette di bloccaggio sui bordi destro e
sinistro del fendinebbia.
NOTA:
Si consiglia di rivolgersi alla Rete Assisten -
ziale. Luci di retromarcia
1. Aprire il portellone.
2. Utilizzando un attrezzo adatto rimuovere
il pannello di accesso alle luci laterali
sulla carrozzeria, rimuovere il coperchio
di accesso del portellone per le luci sul
portellone.
Portellone
3. Scollegare il connettore elettrico premendo il fermo di sgancio.
4. Estrarre la lampadina e sostituirla accer -
tandosi che sia bloccata correttamente.
5. Ricollegare il connettore.
1 – Luce di posizione posteriore laterale sul
-
la carrozzeria
2 – Prigioniero sferico
1 – Coperchi di accesso sul portellone
2020_JEEP_MP_UG_EE.book Page 210

211
(Segue)
6. Rimontare i pannelli di accesso accertan-
dosi che siano bloccati correttamente.
7. Infine chiudere il portellone.
Terza luce di stop
Il gruppo CHMSL è a LED. Per la sostitu -
zione, rivolgersi alla Rete Assistenziale.
Luci della targa
La luce della targa è a LED. Per la sostitu -
zione, rivolgersi alla Rete Assistenziale.

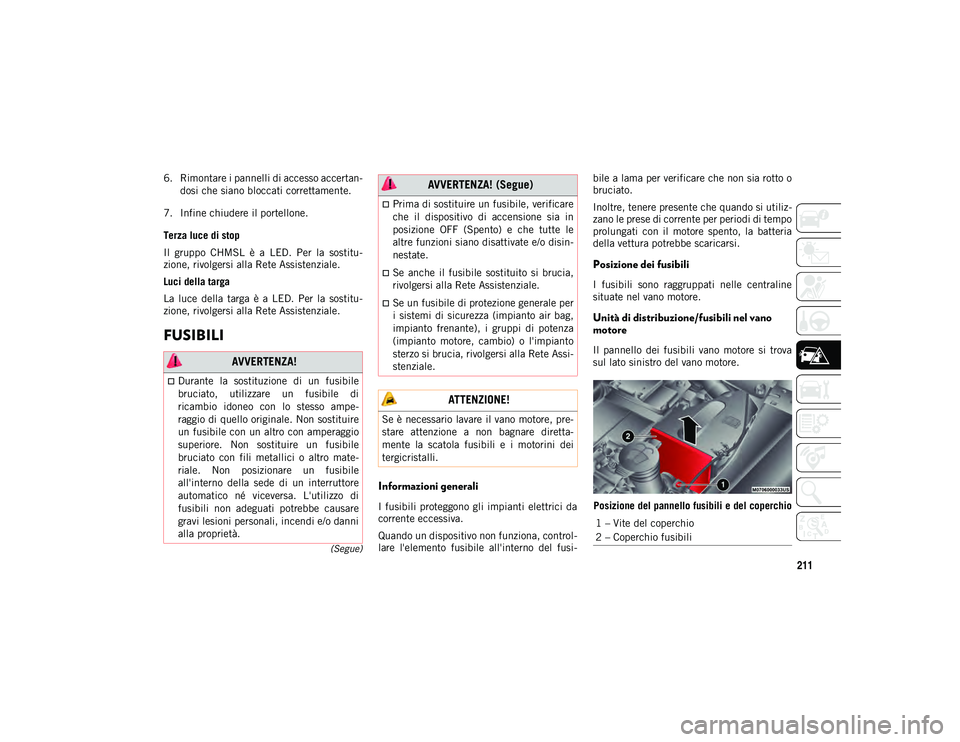

FUSIBILI
Informazioni generali
I fusibili proteggono gli impianti elettrici da
corrente eccessiva.
Quando un dispositivo non funziona, control -
lare l'elemento fusibile all'interno del fusi -bile a lama per verificare che non sia rotto o
bruciato.
Inoltre, tenere presente che quando si utiliz
-
zano le prese di corrente per periodi di tempo
prolungati con il motore spento, la batteria
della vettura potrebbe scaricarsi.
Posizione dei fusibili
I fusibili sono raggruppati nelle centraline
situate nel vano motore.
Unità di distribuzione/fusibili nel vano
motore
Il pannello dei fusibili vano motore si trova
sul lato sinistro del vano motore.
Posizione del pannello fusibili e del coperchio AVVERTENZA!
Durante la sostituzione di un fusibile
bruciato, utilizzare un fusibile di
ricambio idoneo con lo stesso ampe-
raggio di quello originale. Non sostituire
un fusibile con un altro con amperaggio
superiore. Non sostituire un fusibile
bruciato con fili metallici o altro mate-
riale. Non posizionare un fusibile
all'interno della sede di un interruttore
automatico né viceversa. L'utilizzo di
fusibili non adeguati potrebbe causare
gravi lesioni personali, incendi e/o danni
alla proprietà.
Prima di sostituire un fusibile, verificare
che il dispositivo di accensione sia in
posizione OFF (Spento) e che tutte le
altre funzioni siano disattivate e/o disin -
nestate.
Se anche il fusibile sostituito si brucia,
rivolgersi alla Rete Assistenziale.
Se un fusibile di protezione generale per
i sistemi di sicurezza (impianto air bag,
impianto frenante), i gruppi di potenza
(impianto motore, cambio) o l'impianto
sterzo si brucia, rivolgersi alla Rete Assi -
stenziale.
ATTENZIONE!
Se è necessario lavare il vano motore, pre -
stare attenzione a non bagnare diretta -
mente la scatola fusibili e i motorini dei
tergicristalli.
AVVERTENZA! (Segue)
1 – Vite del coperchio
2 – Coperchio fusibili
2020_JEEP_MP_UG_EE.book Page 211

IN CASO DI EMERGENZA
212

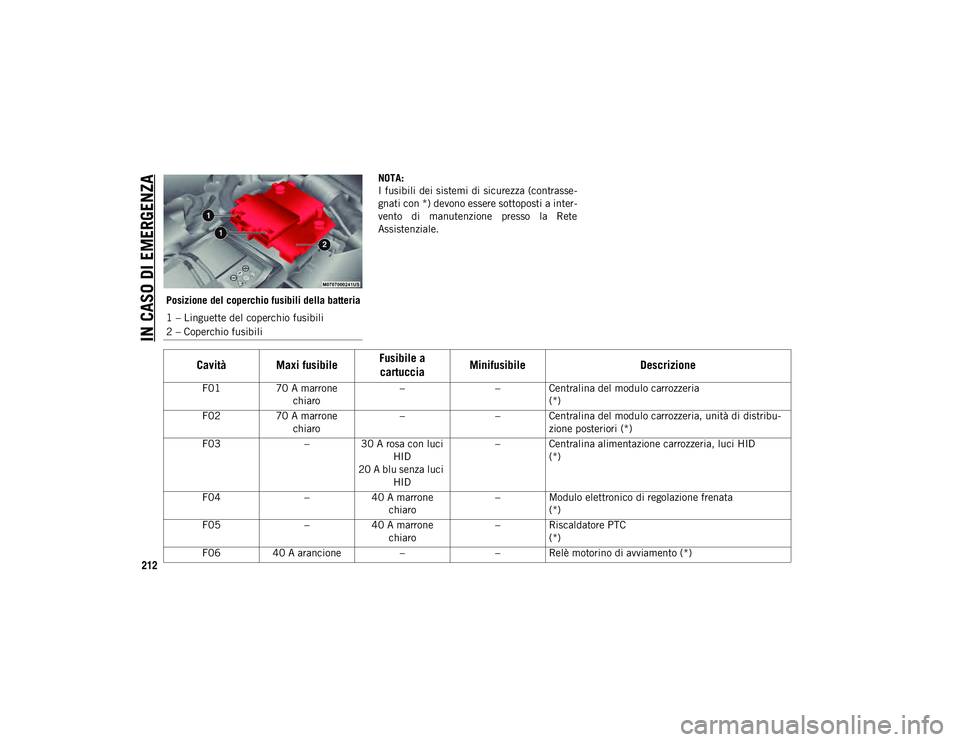

Posizione del coperchio fusibili della batteriaNOTA:
I fusibili dei sistemi di sicurezza (contrasse
-
gnati con *) devono essere sottoposti a inter -
vento di manutenzione presso la Rete
Assistenziale.
1 – Linguette del coperchio fusibili
2 – Coperchio fusibili
Cavità Maxi fusibile Fusibile a
cartuccia Minifusibile
Descrizione
F0170 A marrone
chiaro –
– Centralina del modulo carrozzeria
(*)
F02 70 A marrone
chiaro –
– Centralina del modulo carrozzeria, unità di distribu -
zione posteriori (*)
F03 –30 A rosa con luci
HID
20 A blu senza luci HID – Centralina alimentazione carrozzeria, luci HID
(*)
F04 –40 A marrone
chiaro – Modulo elettronico di regolazione frenata
(*)
F05 –40 A marrone
chiaro – Riscaldatore PTC
(*)
F06 40 A arancione –– Relè motorino di avviamento (*)
2020_JEEP_MP_UG_EE.book Page 212

213

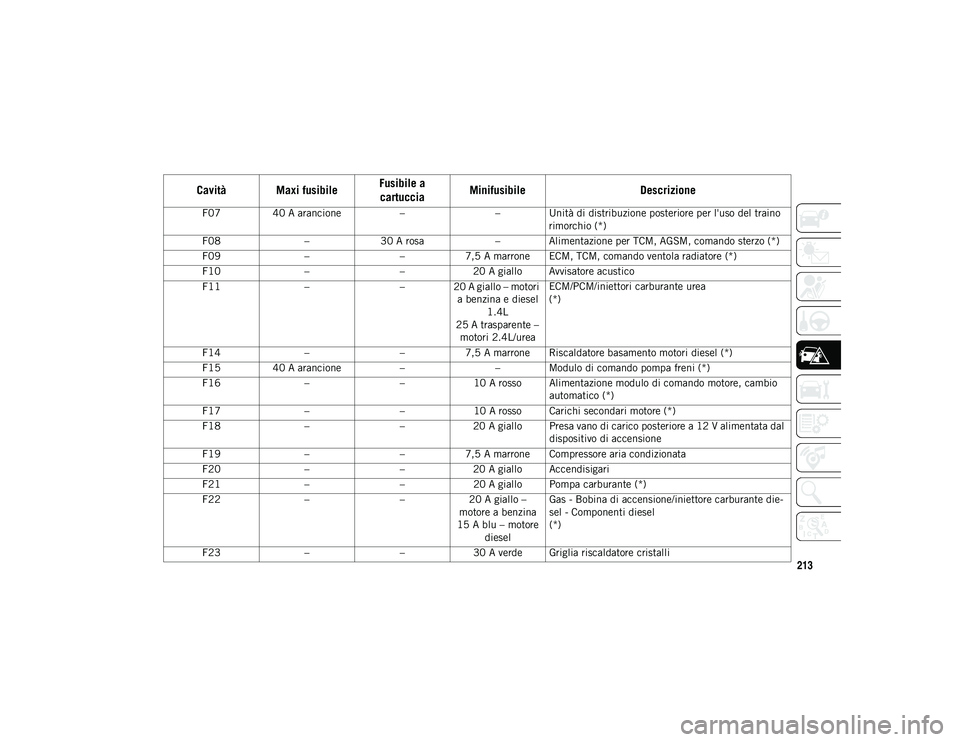

F0740 A arancione –– Unità di distribuzione posteriore per l'uso del traino
rimorchio (*)
F08 –30 A rosa – Alimentazione per TCM, AGSM, comando sterzo (*)
F09 ––7,5 A marrone ECM, TCM, comando ventola radiatore (*)
F10 ––20 A giallo Avvisatore acustico
F11 –– 20 A giallo – motori
a benzina e diesel 1.4L
25 A trasparente – motori 2.4L/urea ECM/PCM/iniettori carburante urea
(*)
F14 ––7,5 A marrone Riscaldatore basamento motori diesel (*)
F15 40 A arancione –– Modulo di comando pompa freni (*)
F16 ––10 A rosso Alimentazione modulo di comando motore, cambio
automatico (*)
F17 ––10 A rosso Carichi secondari motore (*)
F18 ––20 A giallo Presa vano di carico posteriore a 12 V alimentata dal
dispositivo di accensione
F19 ––7,5 A marrone Compressore aria condizionata
F20 ––20 A giallo Accendisigari
F21 ––20 A giallo Pompa carburante (*)
F22 ––20 A giallo –
motore a benzina
15 A blu – motore diesel Gas - Bobina di accensione/iniettore carburante die
-
sel - Componenti diesel
(*)
F23 ––30 A verde Griglia riscaldatore cristalli
Cavità Maxi fusibile Fusibile a
cartuccia Minifusibile
Descrizione
2020_JEEP_MP_UG_EE.book Page 213

IN CASO DI EMERGENZA
214
La scatola fusibili ha ulteriori portafusibili ATO installati sul fondo della scatola.F24
––15 A blu Alimentazione centralina elettronica cambio automa -
tico (*)
F30 ––20 A giallo (sele -
zionabile
dall'utente, spo -
stato da F18) Presa vano di carico posteriore a 12 V alimentata
dalla batteria
F81 60 A blu –– Modulo candelette di preriscaldo, DDCT, alimenta -
zione batteria SDU (*)
F82 –40 A verde – Riscaldatore filtro gasolio (*)
F83 –40 A verde – Ventola HVAC
F84 ––30 A verde Alimentazione trazione integrale (*)
F87 –– 5 A marrone chiaro Selettore marce del cambio automatico (*)
F88 ––7,5 A marrone Specchi esterni riscaldati
F89 ––30 A verde Lunotto termico
F90 –– 5 A marrone chiaro Sensore IBS (stato di carica della batteria) (*)
Fxx ––10 A rosso Relè di comando doppia batteria senza trasmissione
DDCT (*)
7,5 A marrone Relè di comando doppia batteria con trasmissione DDCT (*)
Cavità Maxi fusibile Fusibile a
cartuccia Minifusibile
Descrizione
2020_JEEP_MP_UG_EE.book Page 214
