2020 Hyundai Kona Betriebsanleitung (in German)

5-68
Fahrhinweise

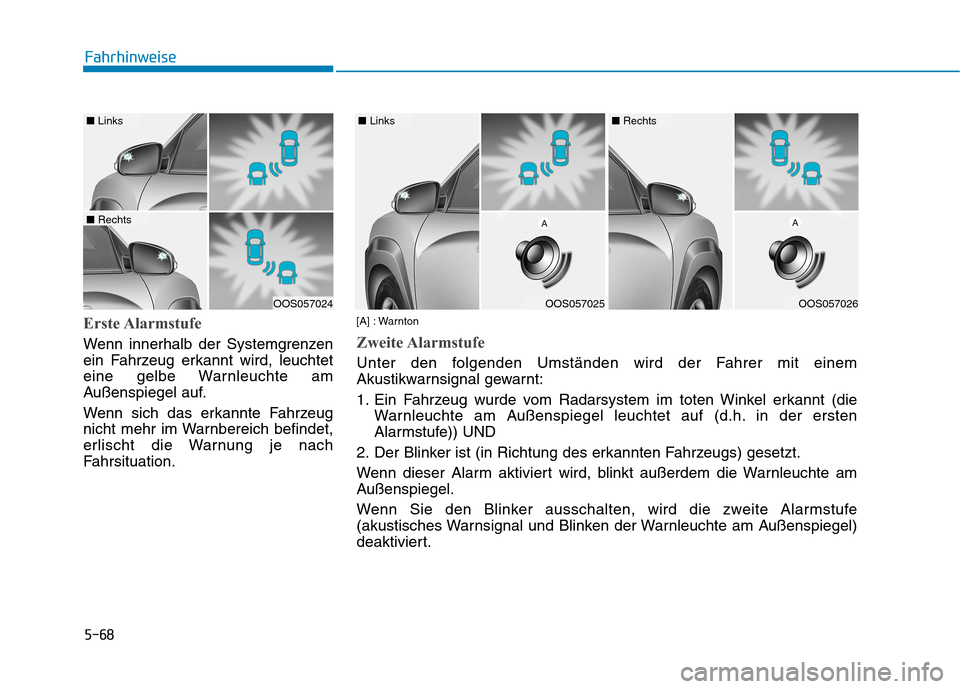

Erste Alarmstufe
Wenn innerhalb der Systemgrenzen
ein Fahrzeug erkannt wird, leuchtet
eine gelbe Warnleuchte am
Außenspiegel auf.
Wenn sich das erkannte Fahrzeug
nicht mehr im Warnbereich befindet,
erlischt die Warnung je nach
Fahrsituation.
OOS057024
■ Links
■ Rechts
OOS057025
■ Links
OOS057026
■ Rechts
[A] : Warnton
Zweite Alarmstufe
Unter den folgenden Umständen wird der Fahrer mit einem
Akustikwarnsignal gewarnt:
1. Ein Fahrzeug wurde vom Radarsystem im toten Winkel erkannt (die
Warnleuchte am Außenspiegel leuchtet auf (d.h. in der ersten
Alarmstufe)) UND
2. Der Blinker ist (in Richtung des erkannten Fahrzeugs) gesetzt.
Wenn dieser Alarm aktiviert wird, blinkt außerdem die Warnleuchte am
Außenspiegel.
Wenn Sie den Blinker ausschalten, wird die zweite Alarmstufe
(akustisches Warnsignal und Blinken der Warnleuchte am Außenspiegel)
deaktiviert.

5-69
Fahrhinweise
5
Das Akustikwarnsignal wird bzw.
ist möglicherweise deaktiviert.
- So deaktivieren Sie das
Akustikwarnsignal:
Navigieren Sie am LCD-Display zu
"Benutzereinstellungen →
Fahrerassistenz" und wählen Sie
"Warnton BCW (Toter Winkel
Kollisionswarnung)" ab.
- So aktivieren Sie das Akustik-
warnsignal:
Navigieren Sie am LCD-Display zu
"Benutzereinstellungen →
Fahrerassistenz" und wählen Sie
"Warnton BCW (Toter Winkel
Kollisionswarnung)" an.
Informationen
Die Akustikwarnsignal unterstützt
die Aufmerksamkeit des Fahrers.
Deaktivieren Sie diese Funktion nur
dann, wenn es erforderlich ist.
Weitere Einzelheiten finden Sie unter
"LCD-Anzeigemodi" in Kapitel 3.
RCCW (Querverkehr-
Heckkollisionswarnung)
(ausstattungsabhängig)
Wenn Sie den Rückwärtsgang
eingelegt haben, erkennt das
System zur Warnung vor Kollisionen
mit Querverkehr im Heckbereich
(RCCW) Fahrzeuge, die sich von
links und rechts annähern.
Funktionsvoraussetzungen
Handhabung:
Navigieren Sie am LCD-Display zu
"Benutzereinstellungen →
Fahrerassistenz" und wählen Sie
'RCCW (Kollisionswarnung
kreuzender Verkehr hinten)' an.
Daraufhin wird das System aktiviert
und in den Standby-Modus versetzt.
Wenn Sie diese Funktion im
Kombiinstrument deaktivieren, wird
der Systembetrieb gestoppt. Weitere
Einzelheiten finden Sie unter "LCD-
Anzeigemodi" in Kapitel 3.
Informationen
Wenn der Motor aus- und wieder
eingeschaltet wird, kehrt das BCW-
System in den vorherigen Zustand
zurück.
Das System wird aktiviert, wenn die
Fahrgeschwindigkeit weniger als 10
km/h beträgt und die Stellung R
(Rückwärtsgang) eingelegt ist.
Die Erkennungsreichweite der
Funktion für Querverkehr-
Heckkollisionswarnung beträgt ca. 0,5
bis 20 m zu beiden Seiten des
Fahrzeugs.
Ein sich näherndes Fahrzeug
wird erkannt, wenn dessen Fahr-
geschwindigkeit zwischen 4 bis 36
km/h beträgt.
Allerdings kann die Erkennungs-
reichweite unter bestimmten
Umständen variieren. Seien Sie stets
aufmerksam und achten Sie auf Ihr
Umfeld, wenn Sie Ihr Fahrzeug
zurücksetzen.
i
i

5-70
Fahrhinweise
Warntyp
Wenn das von den Sensoren
erkannte Fahrzeug auf Ihr Fahrzeug
zukommt, ertönt das Warnsignal, die
Warnleuchte am Außenspiegel
beginnt zu blinken und auf dem LCD-
Display erscheint eine Meldung.
Informationen
• Unter den folgenden Bedingungen
verstummt der Signalton:
- Das erkannte Fahrzeug verlässt
den Erkennungsbereich oder
- das Fahrzeug befindet sich
unmittelbar hinter dem eigenen
Fahrzeug oder
- das Fahrzeug nähert sich nicht
dem eigenen Fahrzeug oder
- das andere Fahrzeug wird
langsamer.
• Möglicherweise gibt es weitere
Faktoren oder Umstände, die die
Systemfunktion stören. Achten Sie
stets auf Ihr Umfeld.
• Wenn der Sensor im Bereich des
Heckstoßfängers von einer Wand
oder einem anderen Hindernis bzw.
von einem geparkten Fahrzeug
blockiert wird, kann sich der
Erkennungsbereich des Systems
verringern.
i
■ Links■ Rechts
OOS057031/OOS057032
Wenn das BCW-System
aktiviert ist, leuchtet die
Warnleuchte am
Außenspiegel auf, sobald ein
Fahrzeug im Systembereich
erkannt wird.
Konzentrieren Sie sich nicht
zu sehr auf die Warnleuchte,
sondern behalten Sie auch
das Umfeld des Fahrzeugs im
Auge, da andernfalls Unfall-
gefahr besteht.
Fahren Sie auch dann
vorsichtig, wenn das
Fahrzeug mit dem
Kollisionswarnsystem "Toter
Winkel" (BCW) und der
Funktion für
Querverkehrwarnung hinten
(RCTA) ausgestattet ist.
Verlassen Sie sich nicht
ausschließlich auf das
System und behalten Sie Ihr
Umfeld im Auge, bevor Sie die
Fahrspur wechseln oder mit
dem Fahrzeug zurücksetzen.
VORSICHT

5-71
Fahrhinweise
5
Das System funktioniert unter
Umständen nicht ordnungs-
gemäß, wenn der Stoßfänger
beschädigt, ausgetauscht oder
repariert wurde.
Die Erkennungsreichweite
variiert je nach Straßenbreite.
Wenn die Straße relativ schmal
ist, erkennt das System
möglicherweise Fahrzeuge in
der Nebenspur. Im Gegensatz
dazu erkennt das System
möglicherweise keine Fahr-
zeuge, wenn die Straße sehr
breit ist.
Das System schaltet sich
möglicherweise aufgrund
starker elektromagnetischer
Wellen ab.
Erkennungssensor
Die Sensoren sitzen im Heck-
stoßfänger.
Halten Sie den Heckstoßfänger stets
sauber, damit das System ordnungs-
gemäß funktioniert.
ANMERKUNGUnter bestimmten Bedingun-
gen wird der Fahrer
möglicherweise nicht vom
System gewarnt. Behalten Sie
daher beim Fahren stets das
Umfeld im Auge.
Das Kollisionswarnsystem
"Toter Winkel" (BCW) und die
Funktion für Querverkehr-
Heckkollisionswarnung
(RCCW) sind kein Ersatz für
eine vorschriftsmäßige und
sichere Fahrweise. Fahren Sie
stets vorsichtig und passen
Sie auf, wenn Sie die Spur
wechseln oder mit Ihrem
Fahrzeug zurücksetzen. Das
Kollisionswarnsystem "Toter
Winkel" (BCW) erkennt
möglicherweise nicht jedes
Objekt neben dem Fahrzeug.
OOS057027

5-72
Fahrhinweise
Warnmeldungen
Toter Winkel Kollisions-
warnsystem abgebrochen.
Radar blockiert.
Die Warnmeldung erscheint
möglicherweise unter den
folgenden Bedingungen:
- Einer oder beide Sensoren am
Heckstoßfänger werden durch
Schmutz, Schnee oder Fremd-
körper blockiert.
- Fahren in ländlichen Gebieten, in
denen der BCW-Sensor über
einen längeren Zeitraum hinweg
kein anderes Fahrzeug erkennt.- Bei schlechten Witterungsbedin-
gungen wie z.B. Starkregen oder
dichtem Schneefall.
- Es ist ein Anhänger angehängt
oder ein Träger montiert.
Entfernen Sie den Anhänger oder
Träger von Ihrem Fahrzeug, um
das BCW-System zu verwenden.
Wenn eine dieser Bedingungen
zutrifft, erlischt die Leuchte im BCW-
Schalter und das System schaltet
sich automatisch ab.
Wenn die Warnmeldung "BCW
canceled" am Kombiinstrument
angezeigt wird, stellen Sie sicher,
dass die Sensoren am Heckstoß-
fänger nicht von Schmutz oder
Schnee verdeckt werden. Entfernen
Sie jegliche Art von Schmutz,
Schnee oder Fremdkörper, die den
Betrieb der Radarsensoren be-
einträchtigen könnten.
Nach dem Entfernen der Fremd-
partikel und einer Fahrtzeit von ca.
10 Minuten sollte das System wieder
normal funktionieren.Falls das System dann noch immer
nicht ordnungsgemäß funktioniert,
sollten Sie Ihr Fahrzeug von
einer HYUNDAI Vertragswerkstatt
inspizieren lassen.
Informationen
Wenn Sie einen Anhänger ziehen
oder ein Träger montiert ist, schalten
Sie das System aus, indem Sie
den BCW-Schalter drücken und die
Auswahl von Querverkehr-
Heckkollisionswarnung (RCCW) im
Modus "Benutzereinstellungen" des
Kombiinstruments aufheben.
i
OOS057077L

5-73
Fahrhinweise
5
Toter Winkel Kollisionswarn-
system prüfen
Wenn ein Problem mit dem BCW-
System vorliegt, erscheint eine
Warnmeldung und die Schalter-
leuchte erlischt. Das System wird
automatisch abgeschaltet. Wir
empfehlen Ihnen, Ihr Fahrzeug von
einer HYUNDAI Vertragswerkstatt
überprüfen zu lassen.
Funktionsbeschränkungen
In den folgenden Situationen ist die
Aufmerksamkeit des Fahrers gefragt,
da das System unter bestimmten
Umständen möglicherweise keine
anderen Fahrzeuge oder Hinder-
nisse erkennt.
Es ist ein Anhänger angehängt
oder ein Träger montiert.
Das Fahrzeug wird bei schlechtem
Wetter wie z.B. Starkregen oder
dichtem Schneefall gefahren.
Der Sensor ist durch Regen,
Schnee, Schlamm etc. verschmutzt.
Am Heckstoßfänger sind im
Bereich des Sensors Aufkleber
angebracht oder eine Stoßfänger-
verkleidung, Fahrradträger usw.
montiert.
Der Heckstoßfänger ist beschädigt
oder der Sensor hat seine
ursprüngliche Lage verlassen.
Die Höhe des Fahrzeugs hat sich
verändert (schwer beladener
Gepäckraum, falscher Reifenluft-
druck etc.). Die Temperatur im Bereich des
Heckstoßfängers ist zu hoch oder
zu niedrig.
Wenn die Sensoren durch andere
Fahrzeuge, Wände oder Pfeiler
verdeckt sind.
Das Fahrzeug fährt auf einer
kurvigen Straße oder durch eine
Mautstation.
Das Fahrzeug wird in der Nähe
von Bereichen mit hohem
Metallaufkommen wie z.B. einer
Baustelle oder entlang von
Schienen gefahren.
In der Nähe des Fahrzeugs
befindet sich ein feststehendes
Objekt (Leitplanke, Person, Tier
etc.).
Beim Befahren von Steigungen
oder Gefällestrecken, deren
Fahrspuren nicht auf derselben
Höhe liegen.
Beim Befahren schmaler Straßen
mit vielen Bäumen oder Büschen.
Beim Fahren auf nassem
Untergrund.
Beim Durchfahren von Gebieten
mit nur wenigen Fahrzeugen und
Gebäuden (Wüsten, Felder etc.).
■Ausführung A■Ausführung B
OOS057078L/OOS057079L

5-74
Fahrhinweise

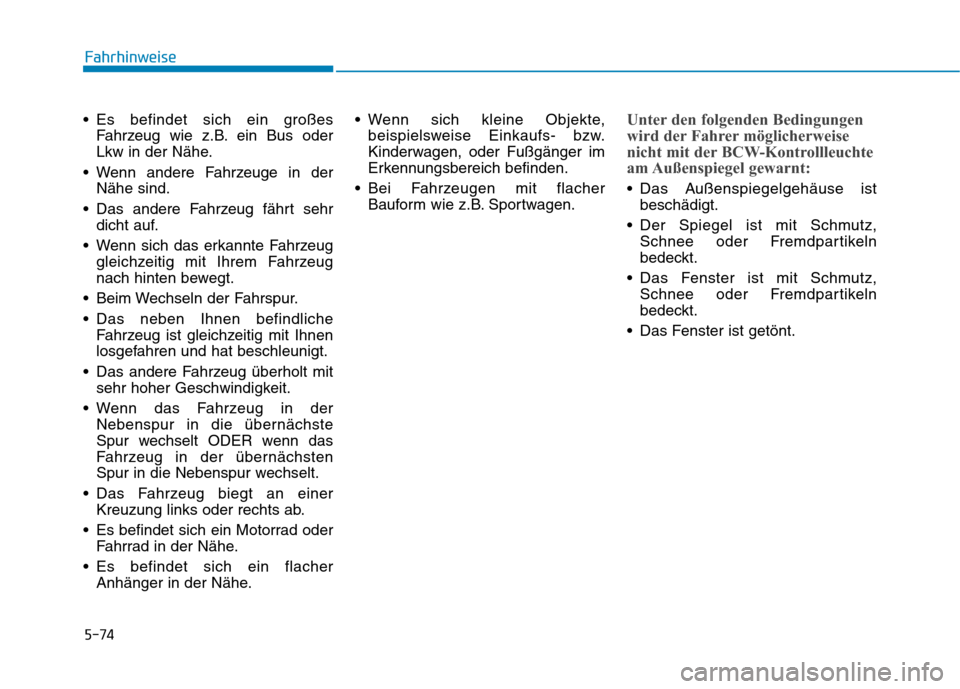

Es befindet sich ein großes
Fahrzeug wie z.B. ein Bus oder
Lkw in der Nähe.
Wenn andere Fahrzeuge in der
Nähe sind.
Das andere Fahrzeug fährt sehr
dicht auf.
Wenn sich das erkannte Fahrzeug
gleichzeitig mit Ihrem Fahrzeug
nach hinten bewegt.
Beim Wechseln der Fahrspur.
Das neben Ihnen befindliche
Fahrzeug ist gleichzeitig mit Ihnen
losgefahren und hat beschleunigt.
Das andere Fahrzeug überholt mit
sehr hoher Geschwindigkeit.
Wenn das Fahrzeug in der
Nebenspur in die übernächste
Spur wechselt ODER wenn das
Fahrzeug in der übernächsten
Spur in die Nebenspur wechselt.
Das Fahrzeug biegt an einer
Kreuzung links oder rechts ab.
Es befindet sich ein Motorrad oder
Fahrrad in der Nähe.
Es befindet sich ein flacher
Anhänger in der Nähe. Wenn sich kleine Objekte,
beispielsweise Einkaufs- bzw.
Kinderwagen, oder Fußgänger im
Erkennungsbereich befinden.
Bei Fahrzeugen mit flacher
Bauform wie z.B. Sportwagen.
Unter den folgenden Bedingungen
wird der Fahrer möglicherweise
nicht mit der BCW-Kontrollleuchte
am Außenspiegel gewarnt:
Das Außenspiegelgehäuse ist
beschädigt.
Der Spiegel ist mit Schmutz,
Schnee oder Fremdpartikeln
bedeckt.
Das Fenster ist mit Schmutz,
Schnee oder Fremdpartikeln
bedeckt.
Das Fenster ist getönt.

5-75
Fahrhinweise
5
Der Frontalkollisions-
Vermeidungsassistent (FCA) erfasst
Fahrzeuge oder Fußgänger
(ausstattungsabhängig) vor Ihnen
mithilfe von Radarsignalen und
Kameraerkennung und dient dazu,
Sie vor einer bevorstehenden
Kollision zu warnen und, falls nötig,
eine Notbremsung durchzuführen.Systemeinstellung und -
aktivierung
Systemeinstellung
Der Fahrer kann das FCA-System
aktivieren, indem er den Zünd-
schlüssel in der Stellung ON
platziert und Folgendes auswählt:
"Benutzereinstellungen →
Fahrerassistenz →FCA
(Frontkollisionsvermeidungsassist
ent)"
Die FCA-Funktion wird deaktiviert,
wenn der Fahrer die System-
einstellung wieder aufhebt.
Wenn Sie die FCA-
Funktion deaktivieren,
leuchtet die Warnleuchte
auf dem LCD-Display
auf.
Der Fahrer kann den Ein-
/Ausschaltzustand der FCA-Funktion
auf dem LCD-Display überwachen.
F FR
RO
ON
NT
TA
AL
LK
KO
OL
LL
LI
IS
SI
IO
ON
NS
S-
-V
VE
ER
RM
ME
EI
ID
DU
UN
NG
GS
SA
AS
SS
SI
IS
ST
TE
EN
NT
T
(
(F
FC
CA
A)
)
- -
S
SE
EN
NS
SO
OR
RF
FU
US
SI
IO
ON
N
(
(R
RA
AD
DA
AR
R
+
+
K
KA
AM
ME
ER
RA
A
V
VO
OR
RN
N)
)
(
(A
AU
US
SS
ST
TA
AT
TT
TU
UN
NG
GS
SA
AB
BH
HÄ
ÄN
NG
GI
IG
G)
)
Beachten Sie bei der
Verwendung des
Frontalkollisions-
Vermeidungsassistenten (FCA)
die folgenden
Vorsichtsmaßnahmen:
Da es sich lediglich um eine
Ergänzungsfunktion handelt,
entbindet sie den Fahrer
keineswegs von der Pflicht,
besondere Vorsicht und
Aufmerksamkeit walten zu
lassen. Der Bereich, der von
den Sensoren abgedeckt wird,
und die von den Sensoren
erkennbaren Objekte sind
begrenzt.
VORSICHT
Achten Sie stets auf die
Straßenverhältnisse.
Passen Sie Ihre
Geschwindigkeit IMMER an
die Straßenverhältnisse an.
Fahren Sie stets vorsichtig,
damit Sie nicht von der
Situation überrascht werden.
Die FCA-Funktion bringt das
Fahrzeug nicht völlig zum
Stehen und verhindert keine
Kollisionen.
