2020 Hyundai Kona Betriebsanleitung (in German)

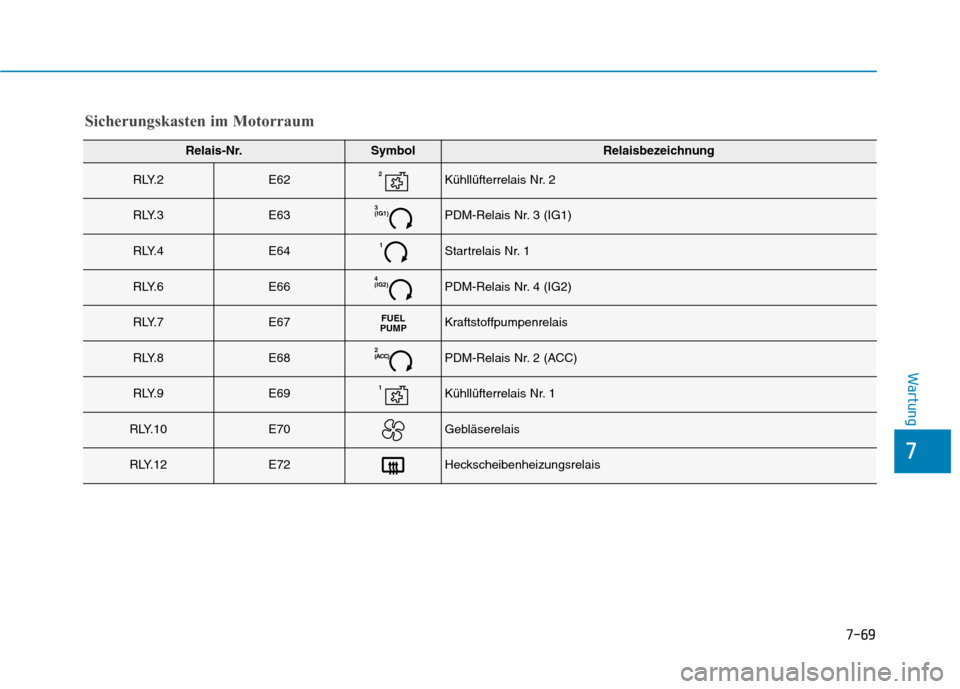

7-69
7
Wartung
Sicherungskasten im Motorraum
Relais-Nr.SymbolRelaisbezeichnung
R LY. 2E622Kühllüfterrelais Nr. 2
R LY. 3E633
(IG1)PDM-Relais Nr. 3 (IG1)
R LY. 4E641Startrelais Nr. 1
R LY. 6E664
(IG2)PDM-Relais Nr. 4 (IG2)
R LY. 7E67FUEL
PUMPKraftstoffpumpenrelais
R LY. 8E682
(ACC)PDM-Relais Nr. 2 (ACC)
R LY. 9E691Kühllüfterrelais Nr. 1
RLY.10E70Gebläserelais
RLY.12E72Heckscheibenheizungsrelais

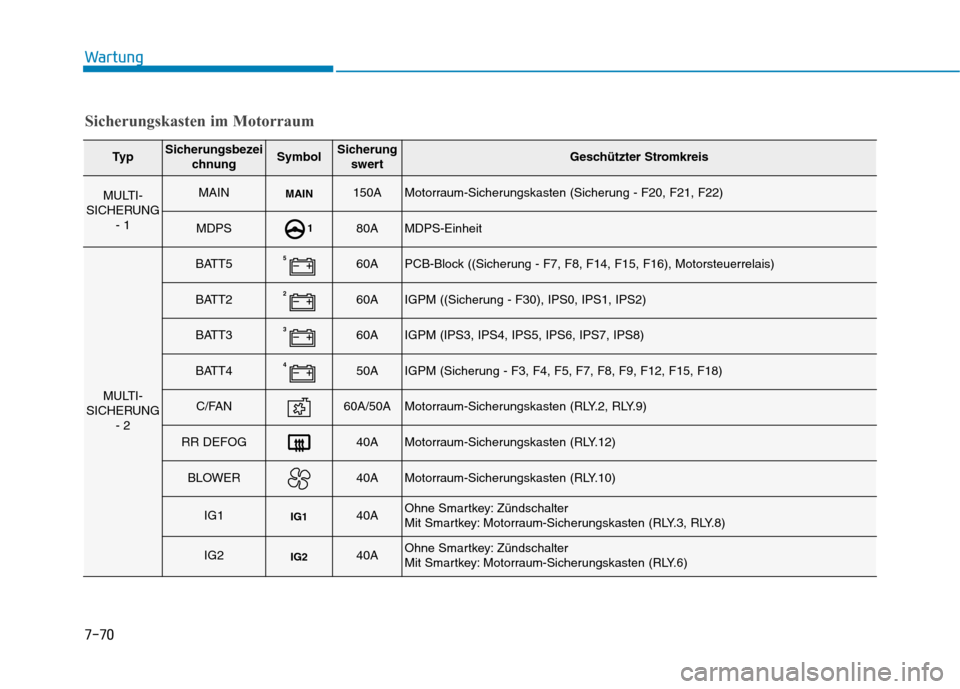

7-70
Wartung
Sicherungskasten im Motorraum
Ty pSicherungsbezei
chnungSymbolSicherung
swertGeschützter Stromkreis
MULTI-
SICHERUNG
- 1MAINMAIN150AMotorraum-Sicherungskasten (Sicherung - F20, F21, F22)
MDPS180AMDPS-Einheit
MULTI-
SICHERUNG
- 2
BATT5560APCB-Block ((Sicherung - F7, F8, F14, F15, F16), Motorsteuerrelais)
BATT2260AIGPM ((Sicherung - F30), IPS0, IPS1, IPS2)
BATT3360AIGPM (IPS3, IPS4, IPS5, IPS6, IPS7, IPS8)
BATT4450AIGPM (Sicherung - F3, F4, F5, F7, F8, F9, F12, F15, F18)
C/FAN60A/50AMotorraum-Sicherungskasten (RLY.2, RLY.9)
RR DEFOG40AMotorraum-Sicherungskasten (RLY.12)
BLOWER40AMotorraum-Sicherungskasten (RLY.10)
IG1IG140AOhne Smartkey: Zündschalter
Mit Smartkey: Motorraum-Sicherungskasten (RLY.3, RLY.8)
IG2IG240AOhne Smartkey: Zündschalter
Mit Smartkey: Motorraum-Sicherungskasten (RLY.6)

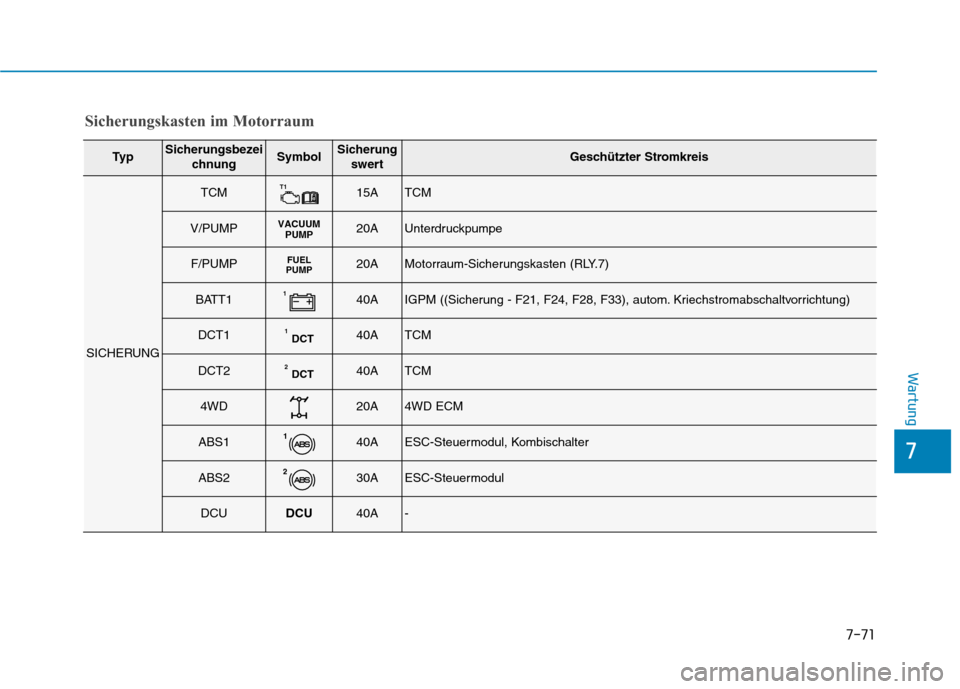

7-71
7
Wartung
Sicherungskasten im Motorraum
Ty pSicherungsbezei
chnungSymbolSicherung
swertGeschützter Stromkreis
SICHERUNG
TCMT115ATCM
V/PUMPVACUUM
PUMP20AUnterdruckpumpe
F/PUMPFUEL
PUMP20AMotorraum-Sicherungskasten (RLY.7)
BATT1140AIGPM ((Sicherung - F21, F24, F28, F33), autom. Kriechstromabschaltvorrichtung)
DCT1DCT140ATCM
DCT2DCT240ATCM
4WD20A4WD ECM
ABS1140AESC-Steuermodul, Kombischalter
ABS2230AESC-Steuermodul
DCUDCU40A-

7-72
Wartung
Sicherungsbezei
chnungSymbolSicherung
swertGeschützter Stromkreis
SENSOR2S210APCB-Block (Klimaanlagenrelais), Motorraum-Sicherungskasten (RLY.9), Regenerierventil, RCV-
Steuermagnetventil, Ölregelventil Nr. 1 ~ 2
ECU2E210AECM
ECU1E120AECM
INJECTORINJECTOR15A-
SENSOR1S115ALambdasonde (Vorkat), Lambdasonde (Nachkat)
IGN COILIGN COIL20AZündspule Nr. 1 ~ 4
ECU3E315AECM
A/CON10APCB-Block (Klimaanlagenrelais)
ECU5E510AECM
SENSOR4S415AUnterdruckpumpe
ABS3310AESC-Steuermodul, Mehrzweck-Prüfsteckverbinder
TCM2T215ATCM, Getriebestufenschalter
Sicherungskasten im Motorraum
■ Gamma 1,6 T-GDI

7-73
7
Wartung
Sicherungsbezei
chnungSymbolSicherung
swertGeschützter Stromkreis
SENSOR3S310AMotorraum-Sicherungskasten (RLY.7)
ECU4E415AECM
H/LAMP10APCB-Block (Scheinwerferrelais (Fernlicht))
HORN15APCB-Block (Hupenrelais)
Sicherungskasten im Motorraum
■ Kappa 1,0 T-GDI
Sicherungsbezei
chnungSymbolSicherung
swertGeschützter Stromkreis
SENSOR2S210APCB-Block (Klimaanlagenrelais), Motorraum-Sicherungskasten (RLY.9), RCV-Steuermagnetventil,
Regenerierventil, Ölregelventil Nr. 1 ~ 3
ECU2E210AECM
ECU1E120AECM
INJECTORINJECTOR15A-
SENSOR1S115ALambdasonde (Vorkat), Lambdasonde (Nachkat)

7-74
Wartung
Sicherungsbezei
chnungSymbolSicherung
swertGeschützter Stromkreis
IGN COILIGN COIL20AZündspule Nr. 1~ 3
ECU3E315AECM
A/CON10APCB-Block (Klimaanlagenrelais)
ECU5E510AECM
SENSOR4S415A-
ABS3310AMehrzweck-Prüfsteckverbinder, ESC-Steuermodul
TCM2T215A-
SENSOR3S310AMotorraum-Sicherungskasten (RLY.7)
ECU4E415AECM
H/LAMP10APCB-Block (Scheinwerferrelais (Fernlicht))
HORN15APCB-Block (Hupenrelais)

7-75
7
Wartung

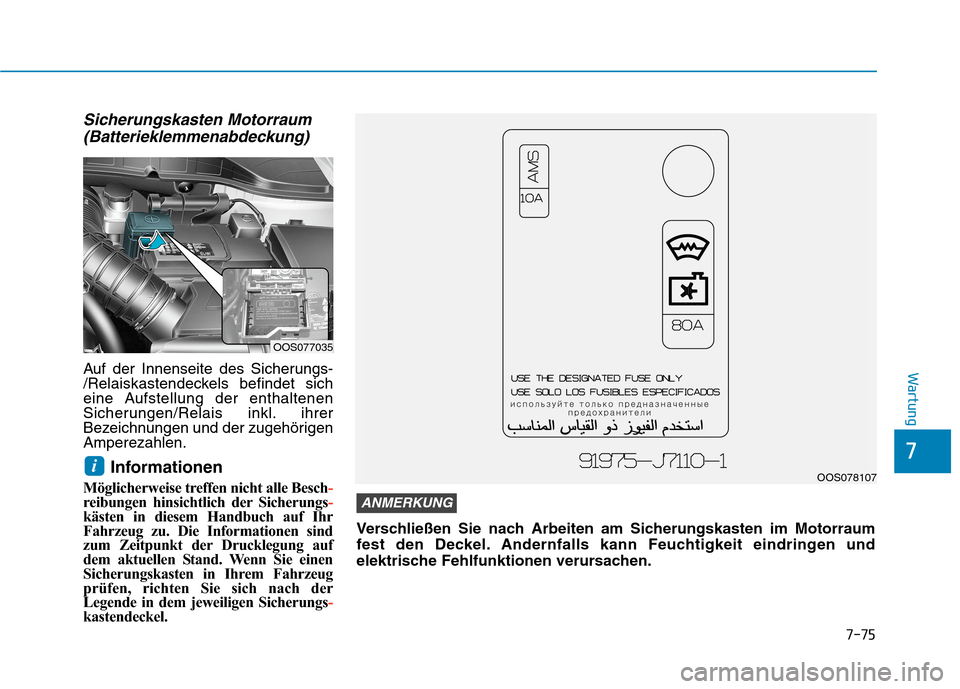

Sicherungskasten Motorraum
(Batterieklemmenabdeckung)
Auf der Innenseite des Sicherungs-
/Relaiskastendeckels befindet sich
eine Aufstellung der enthaltenen
Sicherungen/Relais inkl. ihrer
Bezeichnungen und der zugehörigen
Amperezahlen.
Informationen
Möglicherweise treffen nicht alle Besch-
reibungen hinsichtlich der Sicherungs-
kästen in diesem Handbuch auf Ihr
Fahrzeug zu. Die Informationen sind
zum Zeitpunkt der Drucklegung auf
dem aktuellen Stand. Wenn Sie einen
Sicherungskasten in Ihrem Fahrzeug
prüfen, richten Sie sich nach der
Legende in dem jeweiligen Sicherungs-
kastendeckel.
i
OOS077035
OOS078107
Verschließen Sie nach Arbeiten am Sicherungskasten im Motorraum
fest den Deckel. Andernfalls kann Feuchtigkeit eindringen und
elektrische Fehlfunktionen verursachen.
ANMERKUNG

7-76
Wartung

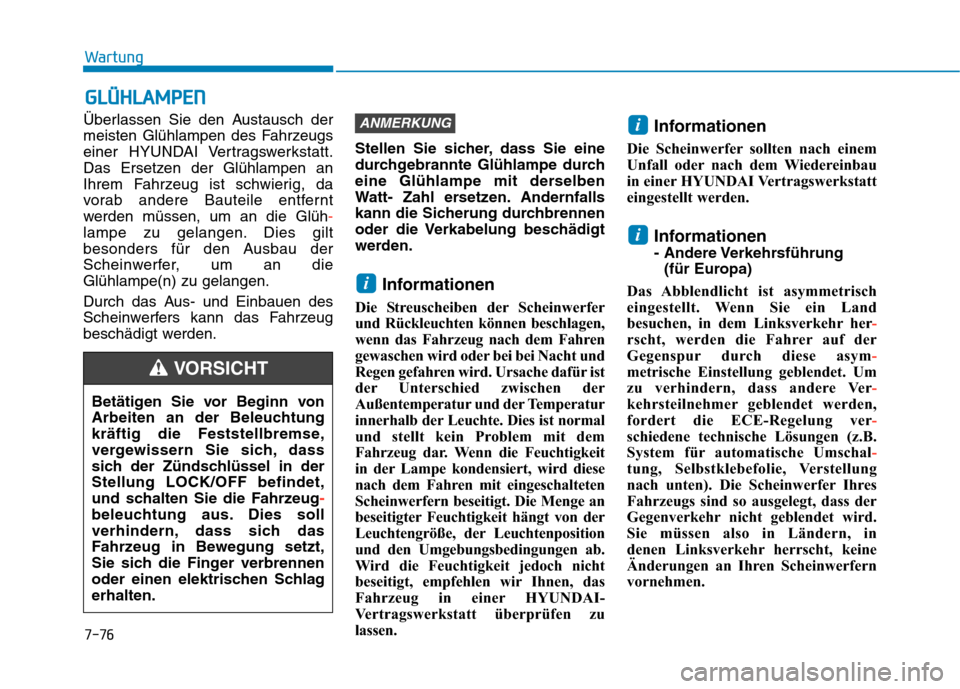

Überlassen Sie den Austausch der
meisten Glühlampen des Fahrzeugs
einer HYUNDAI Vertragswerkstatt.
Das Ersetzen der Glühlampen an
Ihrem Fahrzeug ist schwierig, da
vorab andere Bauteile entfernt
werden müssen, um an die Glüh-
lampe zu gelangen. Dies gilt
besonders für den Ausbau der
Scheinwerfer, um an die
Glühlampe(n) zu gelangen.
Durch das Aus- und Einbauen des
Scheinwerfers kann das Fahrzeug
beschädigt werden.Stellen Sie sicher, dass Sie eine
durchgebrannte Glühlampe durch
eine Glühlampe mit derselben
Watt- Zahl ersetzen. Andernfalls
kann die Sicherung durchbrennen
oder die Verkabelung beschädigt
werden.
Informationen
Die Streuscheiben der Scheinwerfer
und Rückleuchten können beschlagen,
wenn das Fahrzeug nach dem Fahren
gewaschen wird oder bei bei Nacht und
Regen gefahren wird. Ursache dafür ist
der Unterschied zwischen der
Außentemperatur und der Temperatur
innerhalb der Leuchte. Dies ist normal
und stellt kein Problem mit dem
Fahrzeug dar. Wenn die Feuchtigkeit
in der Lampe kondensiert, wird diese
nach dem Fahren mit eingeschalteten
Scheinwerfern beseitigt. Die Menge an
beseitigter Feuchtigkeit hängt von der
Leuchtengröße, der Leuchtenposition
und den Umgebungsbedingungen ab.
Wird die Feuchtigkeit jedoch nicht
beseitigt, empfehlen wir Ihnen, das
Fahrzeug in einer HYUNDAI-
Vertragswerkstatt überprüfen zu
lassen.
Informationen
Die Scheinwerfer sollten nach einem
Unfall oder nach dem Wiedereinbau
in einer HYUNDAI Vertragswerkstatt
eingestellt werden.
Informationen
- Andere Verkehrsführung
(für Europa)
Das Abblendlicht ist asymmetrisch
eingestellt. Wenn Sie ein Land
besuchen, in dem Linksverkehr her-
rscht, werden die Fahrer auf der
Gegenspur durch diese asym-
metrische Einstellung geblendet. Um
zu verhindern, dass andere Ver-
kehrsteilnehmer geblendet werden,
fordert die ECE-Regelung ver-
schiedene technische Lösungen (z.B.
System für automatische Umschal-
tung, Selbstklebefolie, Verstellung
nach unten). Die Scheinwerfer Ihres
Fahrzeugs sind so ausgelegt, dass der
Gegenverkehr nicht geblendet wird.
Sie müssen also in Ländern, in
denen Linksverkehr herrscht, keine
Änderungen an Ihren Scheinwerfern
vornehmen.
i
i
i
ANMERKUNG
G GL
LÜ
ÜH
HL
LA
AM
MP
PE
EN
N
Betätigen Sie vor Beginn von
Arbeiten an der Beleuchtung
kräftig die Feststellbremse,
vergewissern Sie sich, dass
sich der Zündschlüssel in der
Stellung LOCK/OFF befindet,
und schalten Sie die Fahrzeug-
beleuchtung aus. Dies soll
verhindern, dass sich das
Fahrzeug in Bewegung setzt,
Sie sich die Finger verbrennen
oder einen elektrischen Schlag
erhalten.
VORSICHT
