2020 Hyundai Kona Betriebsanleitung (in German)

7-109
7
Wartung

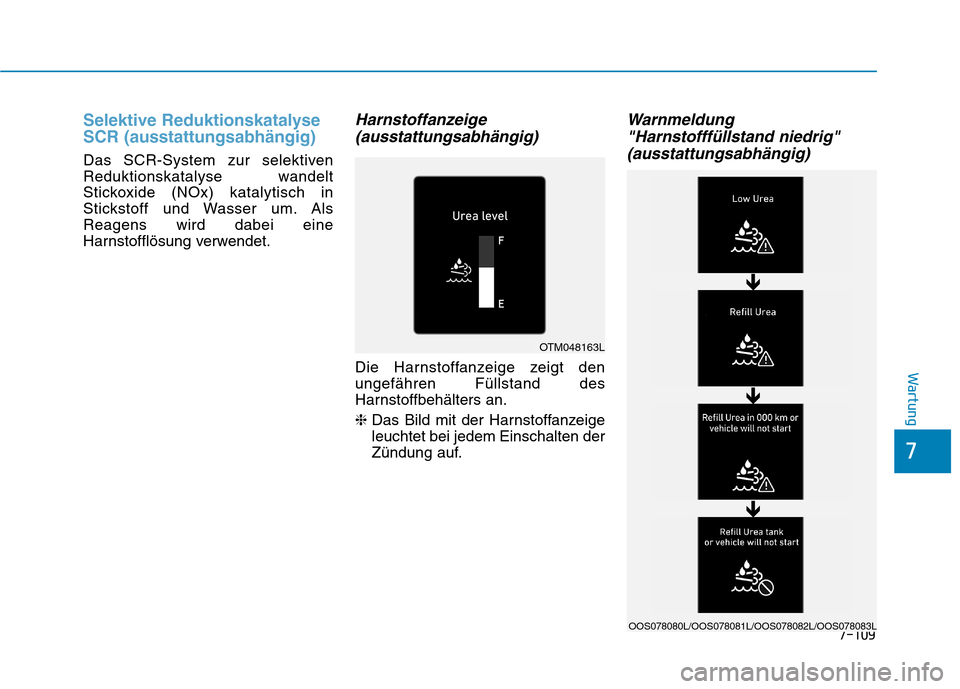

Selektive Reduktionskatalyse
SCR (ausstattungsabhängig)
Das SCR-System zur selektiven
Reduktionskatalyse wandelt
Stickoxide (NOx) katalytisch in
Stickstoff und Wasser um. Als
Reagens wird dabei eine
Harnstofflösung verwendet.
Harnstoffanzeige
(ausstattungsabhängig)
Die Harnstoffanzeige zeigt den
ungefähren Füllstand des
Harnstoffbehälters an.
❈Das Bild mit der Harnstoffanzeige
leuchtet bei jedem Einschalten der
Zündung auf.
Warnmeldung
"Harnstofffüllstand niedrig"
(ausstattungsabhängig)
OTM048163L
OOS078080L/OOS078081L/OOS078082L/OOS078083L


7-110
Wartung

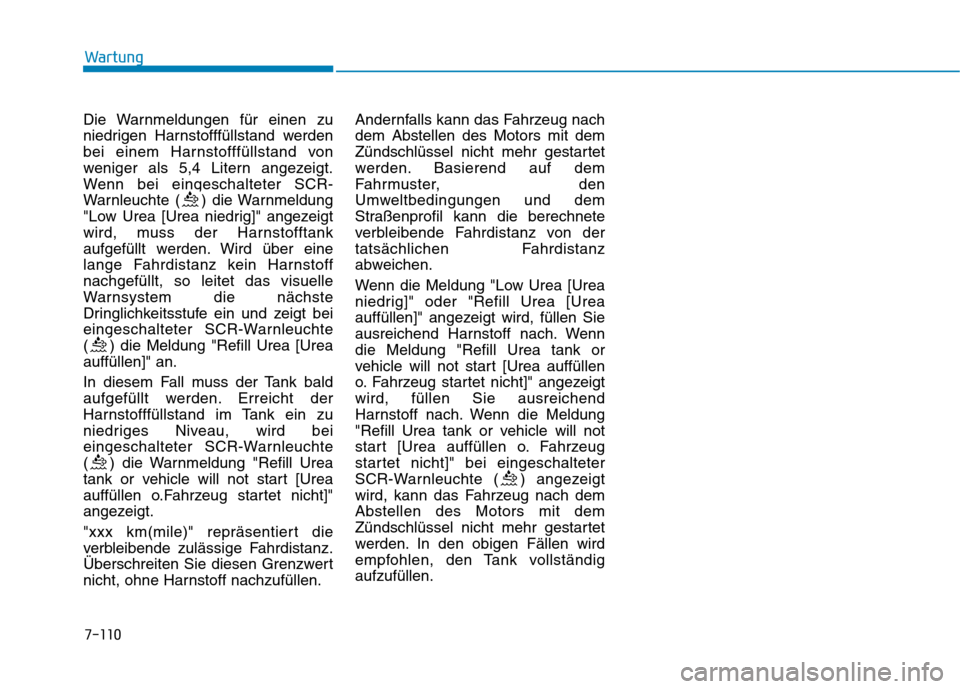

Die Warnmeldungen für einen zu
niedrigen Harnstofffüllstand werden
bei einem Harnstofffüllstand von
weniger als 5,4 Litern angezeigt.
Wenn bei eingeschalteter SCR-
Warnleuchte ( ) die Warnmeldung
"Low Urea [Urea niedrig]" angezeigt
wird, muss der Harnstofftank
aufgefüllt werden. Wird über eine
lange Fahrdistanz kein Harnstoff
nachgefüllt, so leitet das visuelle
Warnsystem die nächste
Dringlichkeitsstufe ein und zeigt bei
eingeschalteter SCR-Warnleuchte
( ) die Meldung "Refill Urea [Urea
auffüllen]" an.
In diesem Fall muss der Tank bald
aufgefüllt werden. Erreicht der
Harnstofffüllstand im Tank ein zu
niedriges Niveau, wird bei
eingeschalteter SCR-Warnleuchte
( ) die Warnmeldung "Refill Urea
tank or vehicle will not start [Urea
auffüllen o.Fahrzeug startet nicht]"
angezeigt.
"xxx km(mile)" repräsentiert die
verbleibende zulässige Fahrdistanz.
Überschreiten Sie diesen Grenzwert
nicht, ohne Harnstoff nachzufüllen.Andernfalls kann das Fahrzeug nach
dem Abstellen des Motors mit dem
Zündschlüssel nicht mehr gestartet
werden. Basierend auf dem
Fahrmuster, den
Umweltbedingungen und dem
Straßenprofil kann die berechnete
verbleibende Fahrdistanz von der
tatsächlichen Fahrdistanz
abweichen.
Wenn die Meldung "Low Urea [Urea
niedrig]" oder "Refill Urea [Urea
auffüllen]" angezeigt wird, füllen Sie
ausreichend Harnstoff nach. Wenn
die Meldung "Refill Urea tank or
vehicle will not start [Urea auffüllen
o. Fahrzeug startet nicht]" angezeigt
wird, füllen Sie ausreichend
Harnstoff nach. Wenn die Meldung
"Refill Urea tank or vehicle will not
start [Urea auffüllen o. Fahrzeug
startet nicht]" bei eingeschalteter
SCR-Warnleuchte ( ) angezeigt
wird, kann das Fahrzeug nach dem
Abstellen des Motors mit dem
Zündschlüssel nicht mehr gestartet
werden. In den obigen Fällen wird
empfohlen, den Tank vollständig
aufzufüllen.

7-111
7
Wartung
Nach dem Erkennen einer Störung50 km nach dem Erkennen einer Störung
Fehlfunktion Harnstoffanlage
(= Keine Harnstoffeinspritzung)
Falscher Harnstoff erkannt
(= Falscher Harnstoff)
Harnstoffverbrauch nicht normal
(= Fehlfunktion Nachbehandlung)

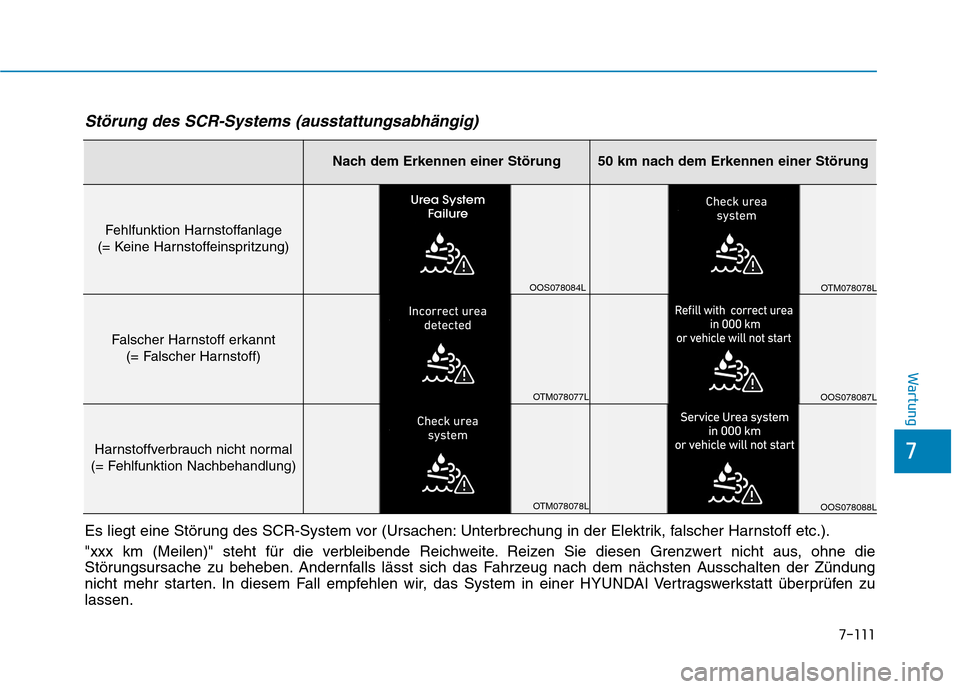

Störung des SCR-Systems (ausstattungsabhängig)
Es liegt eine Störung des SCR-System vor (Ursachen: Unterbrechung in der Elektrik, falscher Harnstoff etc.).
"xxx km (Meilen)" steht für die verbleibende Reichweite. Reizen Sie diesen Grenzwert nicht aus, ohne die
Störungsursache zu beheben. Andernfalls lässt sich das Fahrzeug nach dem nächsten Ausschalten der Zündung
nicht mehr starten. In diesem Fall empfehlen wir, das System in einer HYUNDAI Vertragswerkstatt überprüfen zu
lassen.
OOS078084L
OOS078087LOTM078078L
OOS078088L OTM078077L
OTM078078L

7-112
Wartung
Wenn das System den Endzustand
erreicht hat und das Fahrzeug nicht
mehr angelassen werden kann, lässt
sich dieser Zustand nur noch
rückgängig machen, indem der
Harnstoffbehälter aufgefüllt wird
oder die Störungen behoben
werden. Wenn die Meldung "Refill
Urea tank or vehicle will not start
[Urea auffüllen o.Fahrzeug startet
nicht]" angezeigt wird und sich das
Fahrzeug nicht starten lässt, füllen
Sie ausreichend Harnstoff nach und
warten Sie einige Minuten ab.
Versuchen Sie anschließend erneut,
das Fahrzeug zu starten. Für den
Fall, dass sich das Fahrzeug
unabhängig vom Harnstofffüllstand
nicht starten lässt, empfehlen wir,
das System in einer HYUNDAI
Vertragswerkstatt überprüfen zu
lassen.
Kein Wiederanlassen
Harnstofffüllstand niedrig
Fehlfunktion Harnstoffanlage
(= Keine Harnstoffeinspritzung)
Falscher Harnstoff erkannt
(= Falscher Harnstoff)
Harnstoffverbrauch nicht normal
(= Fehlfunktion Nachbehandlung)
OOS078083L
OOS078089L
OOS078090L
OOS078089L

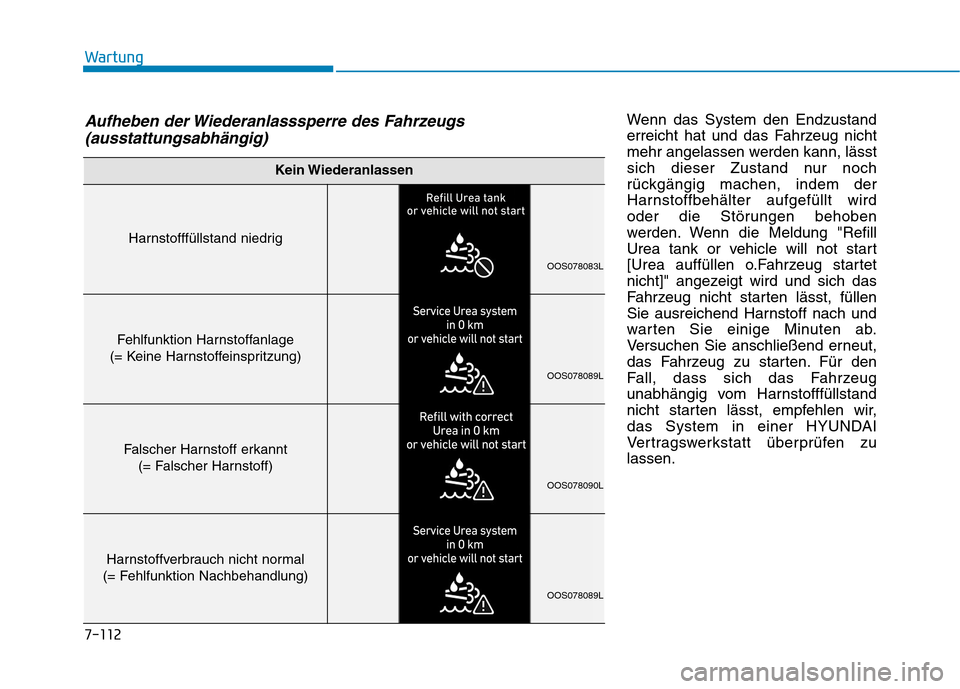

Aufheben der Wiederanlasssperre des Fahrzeugs
(ausstattungsabhängig)

7-113
7
Wartung

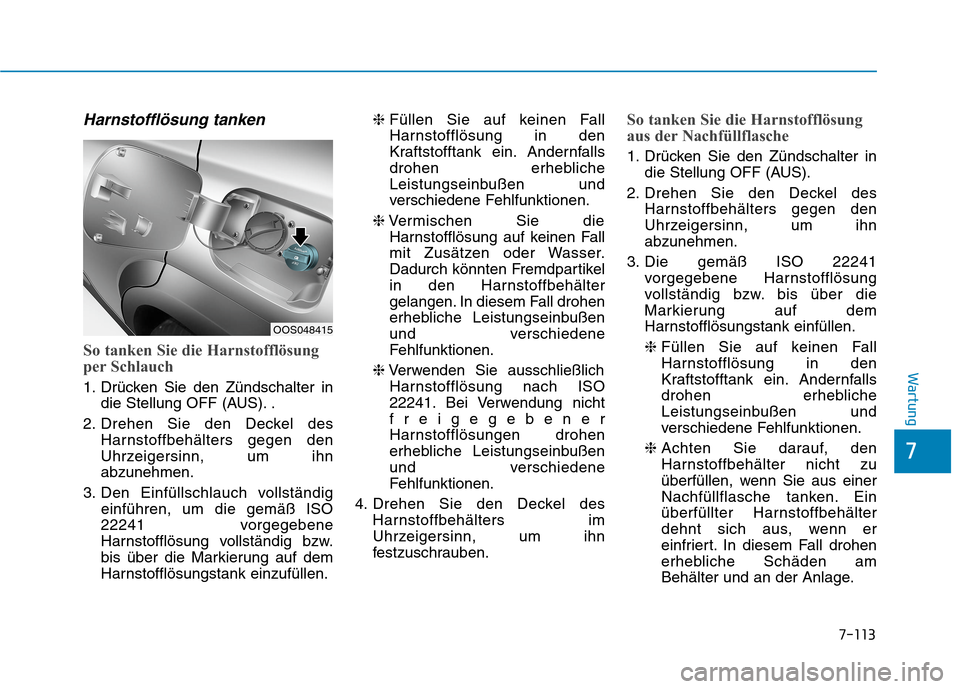

Harnstofflösung tanken
So tanken Sie die Harnstofflösung
per Schlauch
1. Drücken Sie den Zündschalter in
die Stellung OFF (AUS). .
2. Drehen Sie den Deckel des
Harnstoffbehälters gegen den
Uhrzeigersinn, um ihn
abzunehmen.
3. Den Einfüllschlauch vollständig
einführen, um die gemäß ISO
22241 vorgegebene
Harnstofflösung vollständig bzw.
bis über die Markierung auf dem
Harnstofflösungstank einzufüllen.❈Füllen Sie auf keinen Fall
Harnstofflösung in den
Kraftstofftank ein. Andernfalls
drohen erhebliche
Leistungseinbußen und
verschiedene Fehlfunktionen.
❈Vermischen Sie die
Harnstofflösung auf keinen Fall
mit Zusätzen oder Wasser.
Dadurch könnten Fremdpartikel
in den Harnstoffbehälter
gelangen. In diesem Fall drohen
erhebliche Leistungseinbußen
und verschiedene
Fehlfunktionen.
❈Verwenden Sie ausschließlich
Harnstofflösung nach ISO
22241. Bei Verwendung nicht
freigegebener
Harnstofflösungen drohen
erhebliche Leistungseinbußen
und verschiedene
Fehlfunktionen.
4. Drehen Sie den Deckel des
Harnstoffbehälters im
Uhrzeigersinn, um ihn
festzuschrauben.
So tanken Sie die Harnstofflösung
aus der Nachfüllflasche
1. Drücken Sie den Zündschalter in
die Stellung OFF (AUS).
2. Drehen Sie den Deckel des
Harnstoffbehälters gegen den
Uhrzeigersinn, um ihn
abzunehmen.
3. Die gemäß ISO 22241
vorgegebene Harnstofflösung
vollständig bzw. bis über die
Markierung auf dem
Harnstofflösungstank einfüllen.
❈Füllen Sie auf keinen Fall
Harnstofflösung in den
Kraftstofftank ein. Andernfalls
drohen erhebliche
Leistungseinbußen und
verschiedene Fehlfunktionen.
❈Achten Sie darauf, den
Harnstoffbehälter nicht zu
überfüllen, wenn Sie aus einer
Nachfüllflasche tanken. Ein
überfüllter Harnstoffbehälter
dehnt sich aus, wenn er
einfriert. In diesem Fall drohen
erhebliche Schäden am
Behälter und an der Anlage.
OOS048415

7-114
Wartung

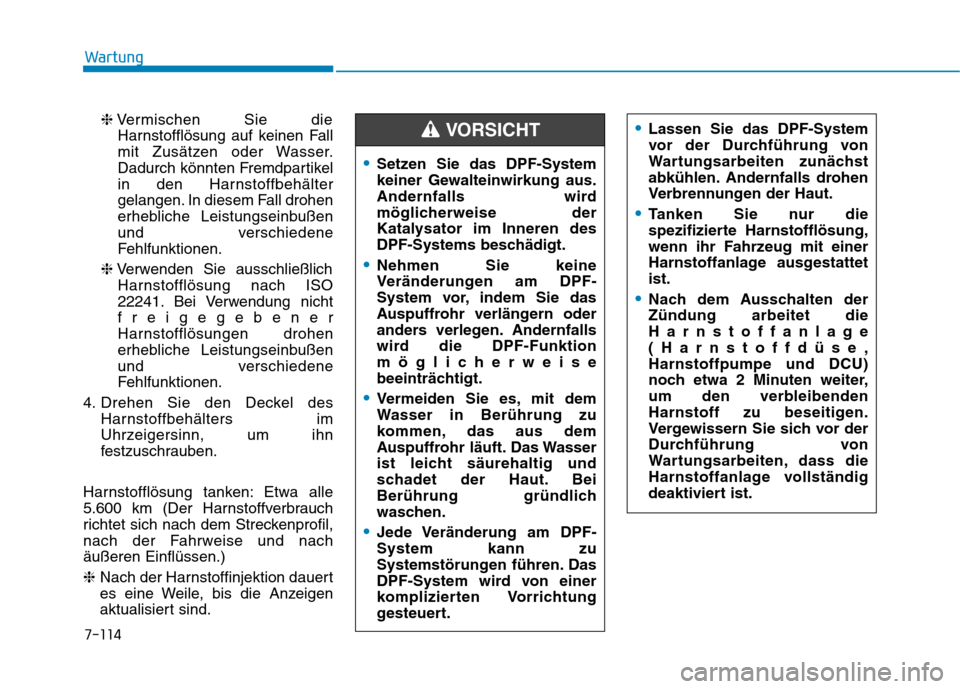

❈Vermischen Sie die
Harnstofflösung auf keinen Fall
mit Zusätzen oder Wasser.
Dadurch könnten Fremdpartikel
in den Harnstoffbehälter
gelangen. In diesem Fall drohen
erhebliche Leistungseinbußen
und verschiedene
Fehlfunktionen.
❈Verwenden Sie ausschließlich
Harnstofflösung nach ISO
22241. Bei Verwendung nicht
freigegebener
Harnstofflösungen drohen
erhebliche Leistungseinbußen
und verschiedene
Fehlfunktionen.
4. Drehen Sie den Deckel des
Harnstoffbehälters im
Uhrzeigersinn, um ihn
festzuschrauben.
Harnstofflösung tanken: Etwa alle
5.600 km (Der Harnstoffverbrauch
richtet sich nach dem Streckenprofil,
nach der Fahrweise und nach
äußeren Einflüssen.)
❈Nach der Harnstoffinjektion dauert
es eine Weile, bis die Anzeigen
aktualisiert sind.
Setzen Sie das DPF-System
keiner Gewalteinwirkung aus.
Andernfalls wird
möglicherweise der
Katalysator im Inneren des
DPF-Systems beschädigt.
Nehmen Sie keine
Veränderungen am DPF-
System vor, indem Sie das
Auspuffrohr verlängern oder
anders verlegen. Andernfalls
wird die DPF-Funktion
möglicherweise
beeinträchtigt.
Vermeiden Sie es, mit dem
Wasser in Berührung zu
kommen, das aus dem
Auspuffrohr läuft. Das Wasser
ist leicht säurehaltig und
schadet der Haut. Bei
Berührung gründlich
waschen.
Jede Veränderung am DPF-
System kann zu
Systemstörungen führen. Das
DPF-System wird von einer
komplizierten Vorrichtung
gesteuert.
Lassen Sie das DPF-System
vor der Durchführung von
Wartungsarbeiten zunächst
abkühlen. Andernfalls drohen
Verbrennungen der Haut.
Tanken Sie nur die
spezifizierte Harnstofflösung,
wenn ihr Fahrzeug mit einer
Harnstoffanlage ausgestattet
ist.
Nach dem Ausschalten der
Zündung arbeitet die
Harnstoffanlage
(Harnstoffdüse,
Harnstoffpumpe und DCU)
noch etwa 2 Minuten weiter,
um den verbleibenden
Harnstoff zu beseitigen.
Vergewissern Sie sich vor der
Durchführung von
Wartungsarbeiten, dass die
Harnstoffanlage vollständig
deaktiviert ist.
VORSICHT

7-115
7
Wartung

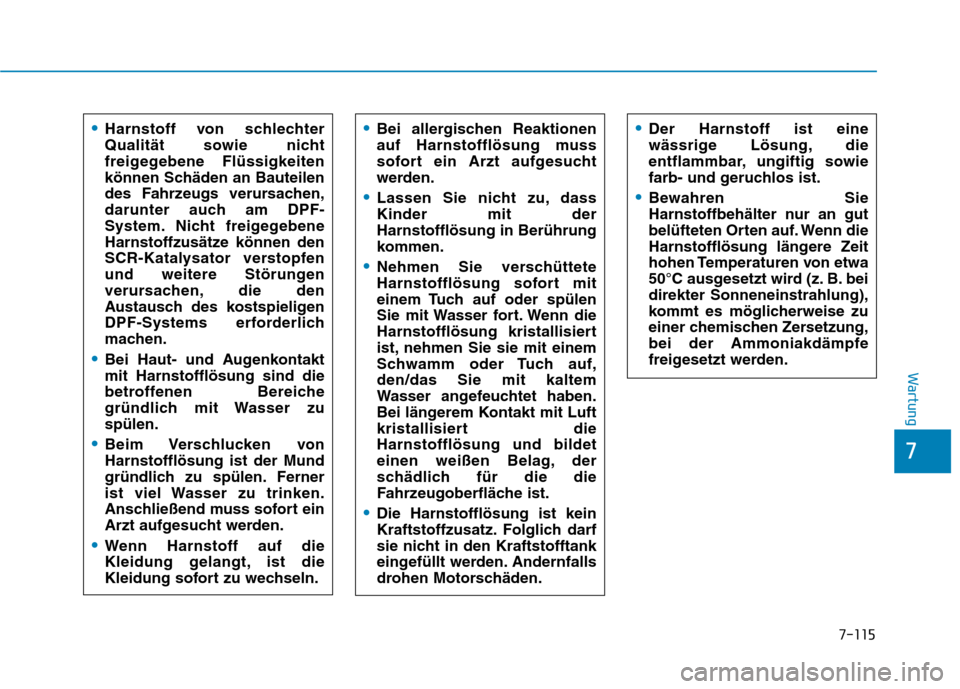

Harnstoff von schlechter
Qualität sowie nicht
freigegebene Flüssigkeiten
können Schäden an Bauteilen
des Fahrzeugs verursachen,
darunter auch am DPF-
System. Nicht freigegebene
Harnstoffzusätze können den
SCR-Katalysator verstopfen
und weitere Störungen
verursachen, die den
Austausch des kostspieligen
DPF-Systems erforderlich
machen.
Bei Haut- und Augenkontakt
mit Harnstofflösung sind die
betroffenen Bereiche
gründlich mit Wasser zu
spülen.
Beim Verschlucken von
Harnstofflösung ist der Mund
gründlich zu spülen. Ferner
ist viel Wasser zu trinken.
Anschließend muss sofort ein
Arzt aufgesucht werden.
Wenn Harnstoff auf die
Kleidung gelangt, ist die
Kleidung sofort zu wechseln.
Bei allergischen Reaktionen
auf Harnstofflösung muss
sofort ein Arzt aufgesucht
werden.
Lassen Sie nicht zu, dass
Kinder mit der
Harnstofflösung in Berührung
kommen.
Nehmen Sie verschüttete
Harnstofflösung sofort mit
einem Tuch auf oder spülen
Sie mit Wasser fort. Wenn die
Harnstofflösung kristallisiert
ist, nehmen Sie sie mit einem
Schwamm oder Tuch auf,
den/das Sie mit kaltem
Wasser angefeuchtet haben.
Bei längerem Kontakt mit Luft
kristallisiert die
Harnstofflösung und bildet
einen weißen Belag, der
schädlich für die die
Fahrzeugoberfläche ist.
Die Harnstofflösung ist kein
Kraftstoffzusatz. Folglich darf
sie nicht in den Kraftstofftank
eingefüllt werden. Andernfalls
drohen Motorschäden.
Der Harnstoff ist eine
wässrige Lösung, die
entflammbar, ungiftig sowie
farb- und geruchlos ist.
Bewahren Sie
Harnstoffbehälter nur an gut
belüfteten Orten auf. Wenn die
Harnstofflösung längere Zeit
hohen Temperaturen von etwa
50°C ausgesetzt wird (z. B. bei
direkter Sonneneinstrahlung),
kommt es möglicherweise zu
einer chemischen Zersetzung,
bei der Ammoniakdämpfe
freigesetzt werden.

7-116
Wartung

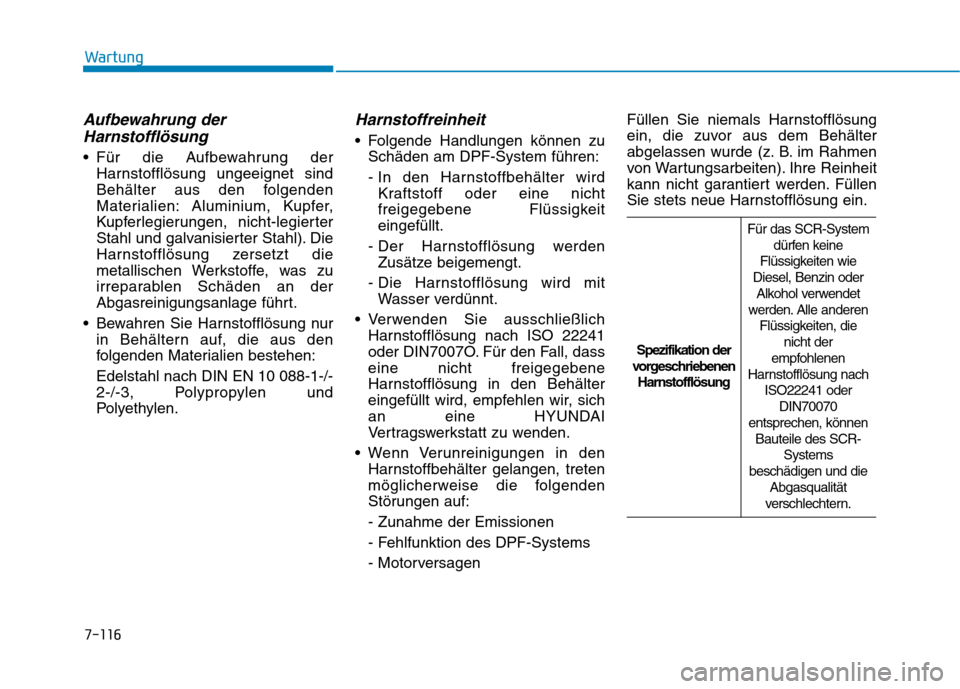

Aufbewahrung der
Harnstofflösung
Für die Aufbewahrung der
Harnstofflösung ungeeignet sind
Behälter aus den folgenden
Materialien: Aluminium, Kupfer,
Kupferlegierungen, nicht-legierter
Stahl und galvanisierter Stahl). Die
Harnstofflösung zersetzt die
metallischen Werkstoffe, was zu
irreparablen Schäden an der
Abgasreinigungsanlage führt.
Bewahren Sie Harnstofflösung nur
in Behältern auf, die aus den
folgenden Materialien bestehen:
Edelstahl nach DIN EN 10 088-1-/-
2-/-3, Polypropylen und
Polyethylen.
Harnstoffreinheit
Folgende Handlungen können zu
Schäden am DPF-System führen:
- In den Harnstoffbehälter wird
Kraftstoff oder eine nicht
freigegebene Flüssigkeit
eingefüllt.
- Der Harnstofflösung werden
Zusätze beigemengt.
- Die Harnstofflösung wird mit
Wasser verdünnt.
Verwenden Sie ausschließlich
Harnstofflösung nach ISO 22241
oder DIN7007O. Für den Fall, dass
eine nicht freigegebene
Harnstofflösung in den Behälter
eingefüllt wird, empfehlen wir, sich
an eine HYUNDAI
Vertragswerkstatt zu wenden.
Wenn Verunreinigungen in den
Harnstoffbehälter gelangen, treten
möglicherweise die folgenden
Störungen auf:
- Zunahme der Emissionen
- Fehlfunktion des DPF-Systems
- Motorversagen Füllen Sie niemals Harnstofflösung
ein, die zuvor aus dem Behälter
abgelassen wurde (z. B. im Rahmen
von Wartungsarbeiten). Ihre Reinheit
kann nicht garantiert werden. Füllen
Sie stets neue Harnstofflösung ein.
Spezifikation der
vorgeschriebenen
Harnstofflösung
Für das SCR-System
dürfen keine
Flüssigkeiten wie
Diesel, Benzin oder
Alkohol verwendet
werden. Alle anderen
Flüssigkeiten, die
nicht der
empfohlenen
Harnstofflösung nach
ISO22241 oder
DIN70070
entsprechen, können
Bauteile des SCR-
Systems
beschädigen und die
Abgasqualität
verschlechtern.
