2020 Hyundai Kona Betriebsanleitung (in German)

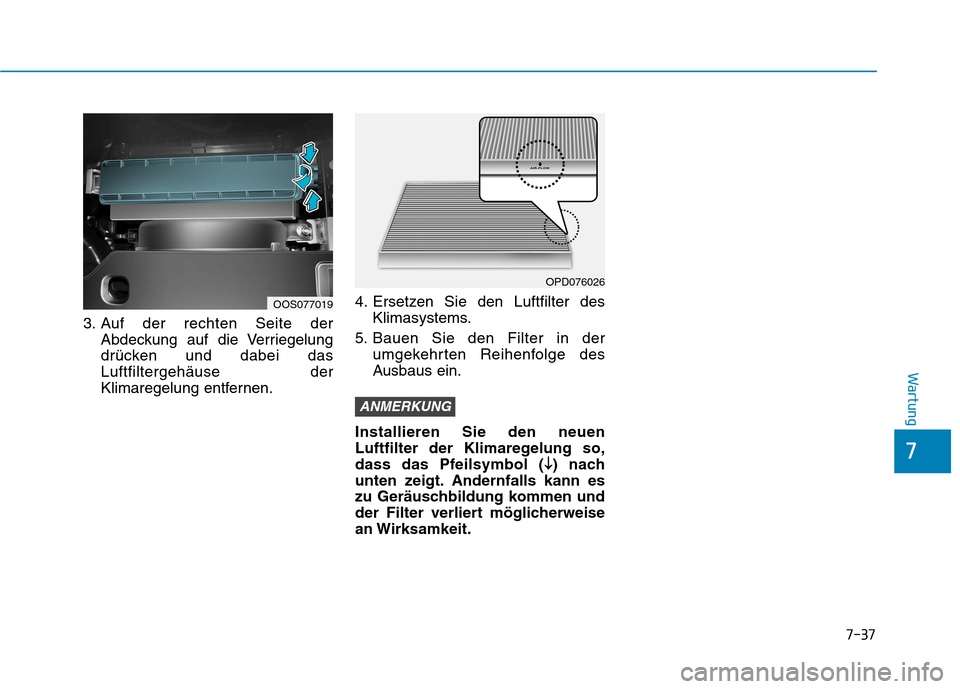

7-37
7
Wartung
3. Auf der rechten Seite der
Abdeckung auf die Verriegelung
drücken und dabei das
Luftfiltergehäuse der
Klimaregelung entfernen.4. Ersetzen Sie den Luftfilter des
Klimasystems.
5. Bauen Sie den Filter in der
umgekehrten Reihenfolge des
Ausbaus ein.
Installieren Sie den neuen
Luftfilter der Klimaregelung so,
dass das Pfeilsymbol (
↓ ↓) nach
unten zeigt. Andernfalls kann es
zu Geräuschbildung kommen und
der Filter verliert möglicherweise
an Wirksamkeit.
ANMERKUNG
OOS077019
OPD076026

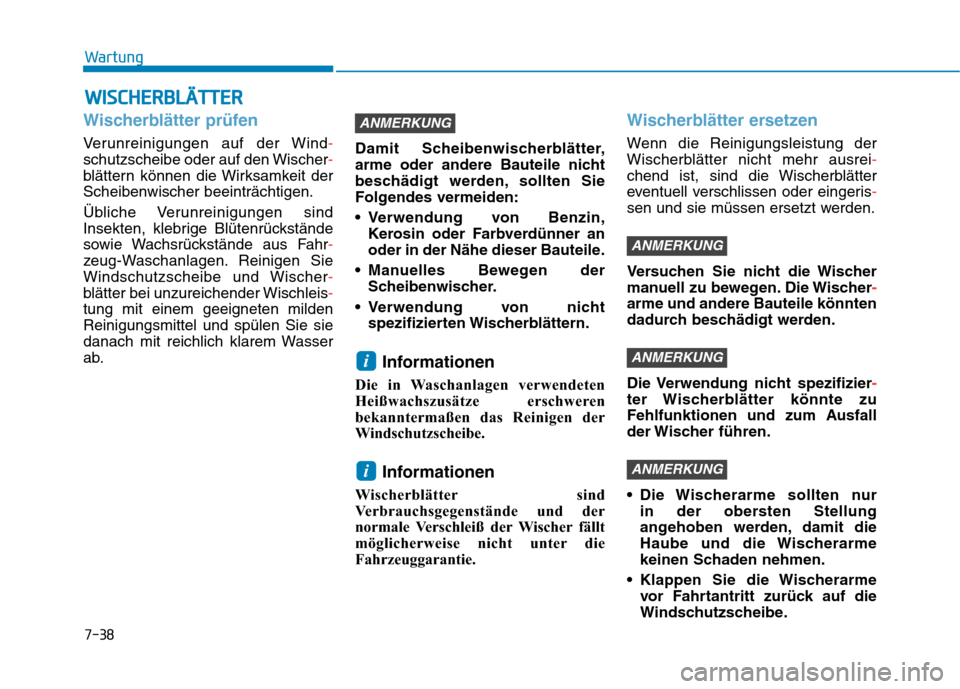

7-38
Wartung
W WI
IS
SC
CH
HE
ER
RB
BL
LÄ
ÄT
TT
TE
ER
R
Wischerblätter prüfen
Verunreinigungen auf der Wind-
schutzscheibe oder auf den Wischer-
blättern können die Wirksamkeit der
Scheibenwischer beeinträchtigen.
Übliche Verunreinigungen sind
Insekten, klebrige Blütenrückstände
sowie Wachsrückstände aus Fahr-
zeug-Waschanlagen. Reinigen Sie
Windschutzscheibe und Wischer-
blätter bei unzureichender Wischleis-
tung mit einem geeigneten milden
Reinigungsmittel und spülen Sie sie
danach mit reichlich klarem Wasser
ab.Damit Scheibenwischerblätter,
arme oder andere Bauteile nicht
beschädigt werden, sollten Sie
Folgendes vermeiden:
Verwendung von Benzin,
Kerosin oder Farbverdünner an
oder in der Nähe dieser Bauteile.
Manuelles Bewegen der
Scheibenwischer.
Verwendung von nicht
spezifizierten Wischerblättern.
Informationen
Die in Waschanlagen verwendeten
Heißwachszusätze erschweren
bekanntermaßen das Reinigen der
Windschutzscheibe.
Informationen
Wischerblätter sind
Verbrauchsgegenstände und der
normale Verschleiß der Wischer fällt
möglicherweise nicht unter die
Fahrzeuggarantie.
Wischerblätter ersetzen
Wenn die Reinigungsleistung der
Wischerblätter nicht mehr ausrei-
chend ist, sind die Wischerblätter
eventuell verschlissen oder eingeris-
sen und sie müssen ersetzt werden.
Versuchen Sie nicht die Wischer
manuell zu bewegen. Die Wischer-
arme und andere Bauteile könnten
dadurch beschädigt werden.
Die Verwendung nicht spezifizier-
ter Wischerblätter könnte zu
Fehlfunktionen und zum Ausfall
der Wischer führen.
Die Wischerarme sollten nur
in der obersten Stellung
angehoben werden, damit die
Haube und die Wischerarme
keinen Schaden nehmen.
Klappen Sie die Wischerarme
vor Fahrtantritt zurück auf die
Windschutzscheibe.
ANMERKUNG
ANMERKUNG
ANMERKUNG
i
i
ANMERKUNG

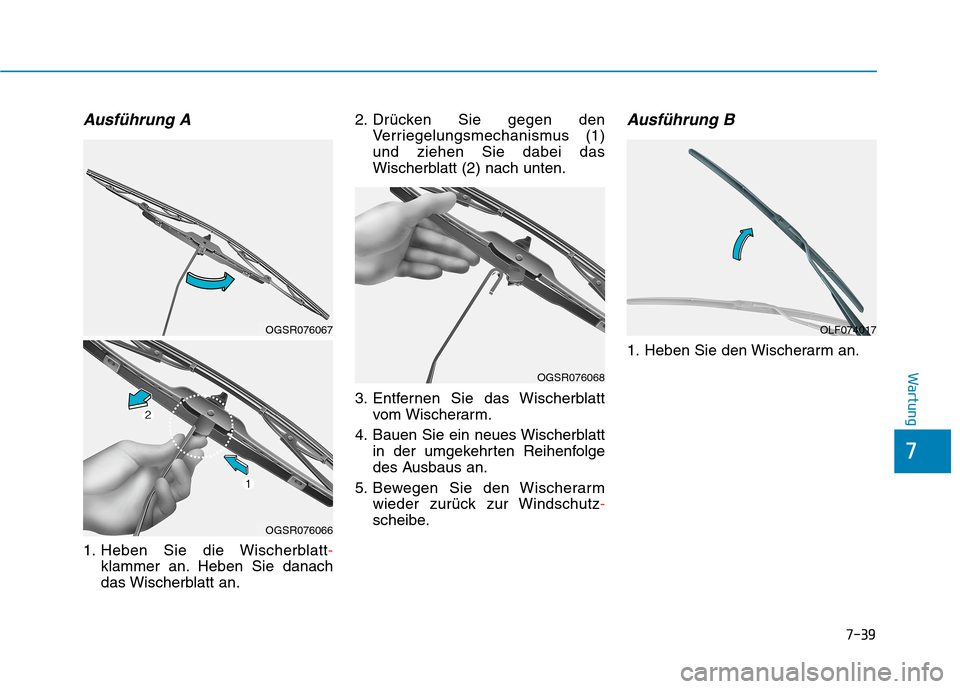

7-39
7
Wartung
Ausführung A
1. Heben Sie die Wischerblatt-
klammer an. Heben Sie danach
das Wischerblatt an.2. Drücken Sie gegen den
Verriegelungsmechanismus (1)
und ziehen Sie dabei das
Wischerblatt (2) nach unten.
3. Entfernen Sie das Wischerblatt
vom Wischerarm.
4. Bauen Sie ein neues Wischerblatt
in der umgekehrten Reihenfolge
des Ausbaus an.
5. Bewegen Sie den Wischerarm
wieder zurück zur Windschutz-
scheibe.
Ausführung B
1. Heben Sie den Wischerarm an.
OGSR076067
OGSR076066
OGSR076068
OLF074017

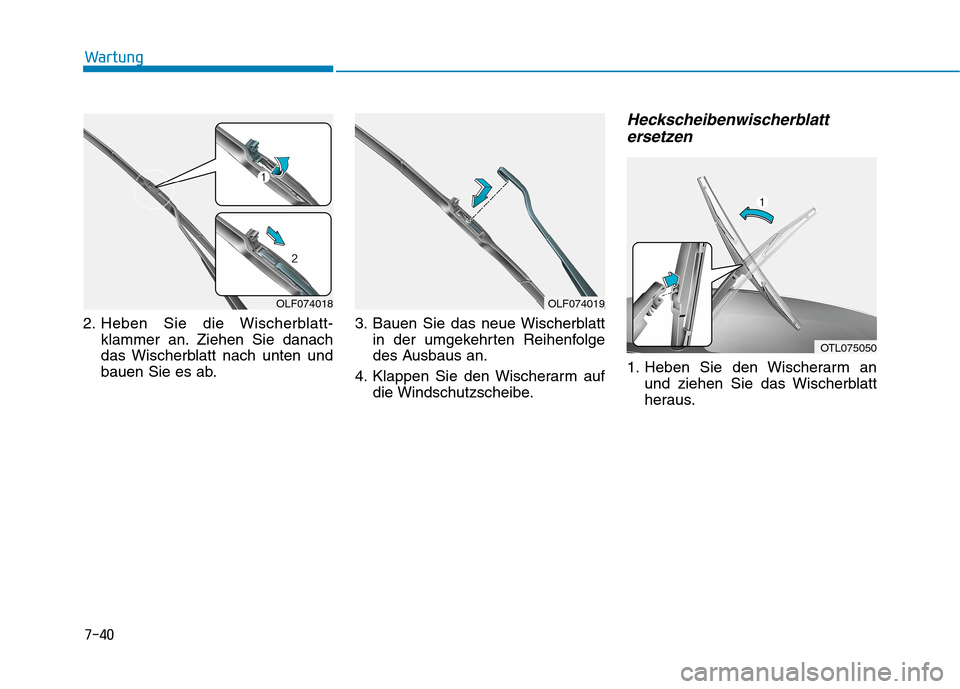

7-40
Wartung
2. Heben Sie die Wischerblatt-
klammer an. Ziehen Sie danach
das Wischerblatt nach unten und
bauen Sie es ab.3. Bauen Sie das neue Wischerblatt
in der umgekehrten Reihenfolge
des Ausbaus an.
4. Klappen Sie den Wischerarm auf
die Windschutzscheibe.
Heckscheibenwischerblatt
ersetzen
1. Heben Sie den Wischerarm an
und ziehen Sie das Wischerblatt
heraus.
OLF074018OLF074019
OTL075050

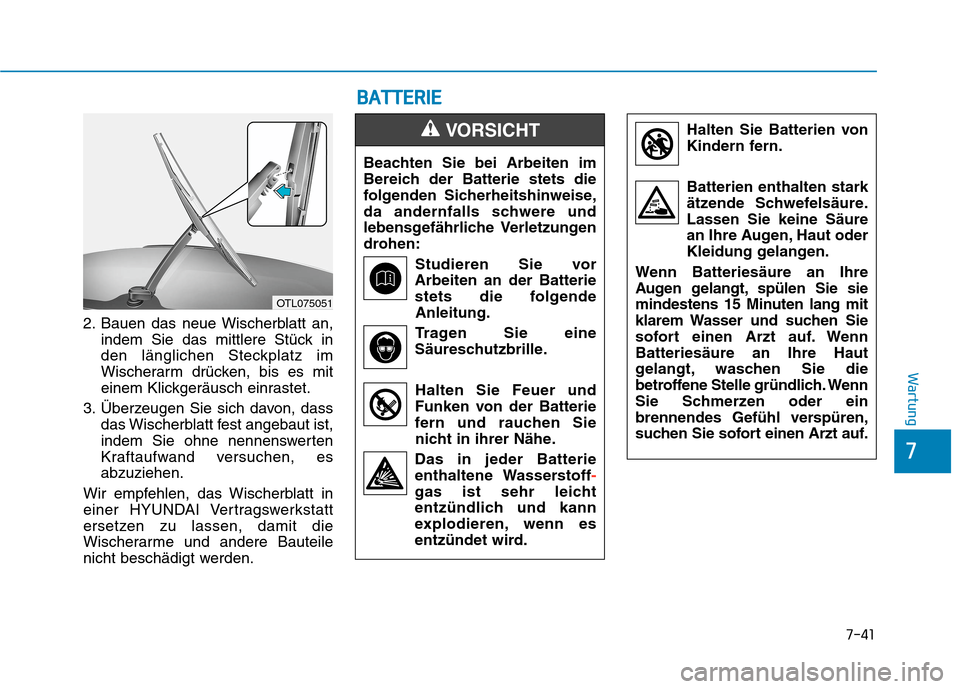

7-41
7
Wartung
2. Bauen das neue Wischerblatt an,
indem Sie das mittlere Stück in
den länglichen Steckplatz im
Wischerarm drücken, bis es mit
einem Klickgeräusch einrastet.
3. Überzeugen Sie sich davon, dass
das Wischerblatt fest angebaut ist,
indem Sie ohne nennenswerten
Kraftaufwand versuchen, es
abzuziehen.
Wir empfehlen, das Wischerblatt in
einer HYUNDAI Vertragswerkstatt
ersetzen zu lassen, damit die
Wischerarme und andere Bauteile
nicht beschädigt werden.
OTL075051
B BA
AT
TT
TE
ER
RI
IE
E
Beachten Sie bei Arbeiten im
Bereich der Batterie stets die
folgenden Sicherheitshinweise,
da andernfalls schwere und
lebensgefährliche Verletzungen
drohen:
Studieren Sie vor
Arbeiten an der Batterie
stets die folgende
Anleitung.
Tragen Sie eine
Säureschutzbrille.
Halten Sie Feuer und
Funken von der Batterie
fern und rauchen Sie
nicht in ihrer Nähe.
Das in jeder Batterie
enthaltene Wasserstoff-
gas ist sehr leicht
entzündlich und kann
explodieren, wenn es
entzündet wird.
VORSICHT Halten Sie Batterien von
Kindern fern.
Batterien enthalten stark
ätzende Schwefelsäure.
Lassen Sie keine Säure
an Ihre Augen, Haut oder
Kleidung gelangen.
Wenn Batteriesäure an Ihre
Augen gelangt, spülen Sie sie
mindestens 15 Minuten lang mit
klarem Wasser und suchen Sie
sofort einen Arzt auf. Wenn
Batteriesäure an Ihre Haut
gelangt, waschen Sie die
betroffene Stelle gründlich. Wenn
Sie Schmerzen oder ein
brennendes Gefühl verspüren,
suchen Sie sofort einen Arzt auf.

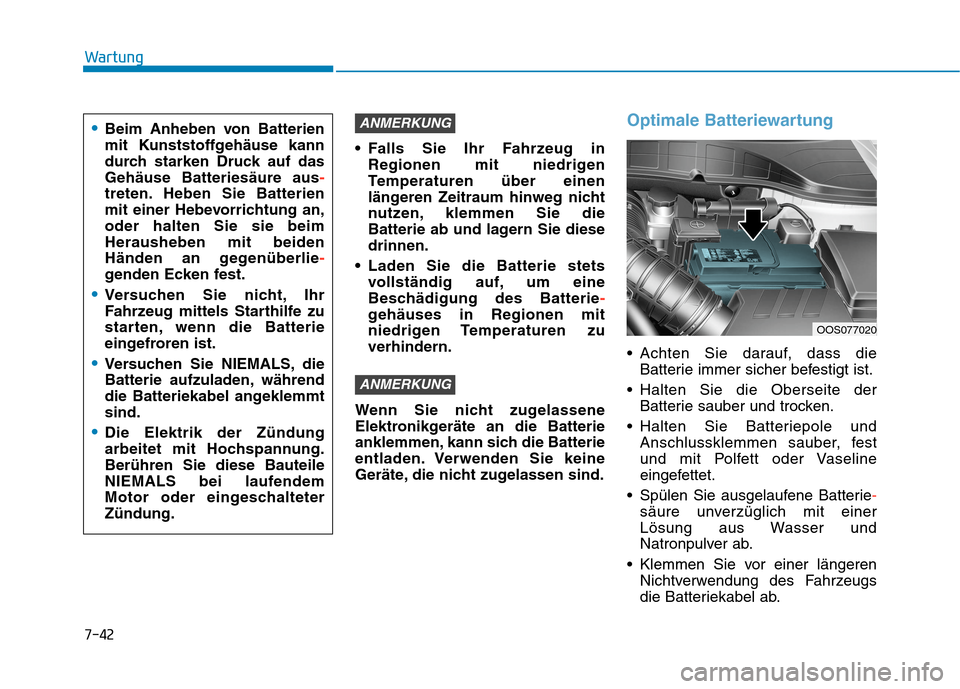

7-42
Wartung
Falls Sie Ihr Fahrzeug in
Regionen mit niedrigen
Temperaturen über einen
längeren Zeitraum hinweg nicht
nutzen, klemmen Sie die
Batterie ab und lagern Sie diese
drinnen.
Laden Sie die Batterie stets
vollständig auf, um eine
Beschädigung des Batterie-
gehäuses in Regionen mit
niedrigen Temperaturen zu
verhindern.
Wenn Sie nicht zugelassene
Elektronikgeräte an die Batterie
anklemmen, kann sich die Batterie
entladen. Verwenden Sie keine
Geräte, die nicht zugelassen sind.
Optimale Batteriewartung
Achten Sie darauf, dass die
Batterie immer sicher befestigt ist.
Halten Sie die Oberseite der
Batterie sauber und trocken.
Halten Sie Batteriepole und
Anschlussklemmen sauber, fest
und mit Polfett oder Vaseline
eingefettet.
Spülen Sie ausgelaufene Batterie-
säure unverzüglich mit einer
Lösung aus Wasser und
Natronpulver ab.
Klemmen Sie vor einer längeren
Nichtverwendung des Fahrzeugs
die Batteriekabel ab.
ANMERKUNG
ANMERKUNGBeim Anheben von Batterien
mit Kunststoffgehäuse kann
durch starken Druck auf das
Gehäuse Batteriesäure aus-
treten. Heben Sie Batterien
mit einer Hebevorrichtung an,
oder halten Sie sie beim
Herausheben mit beiden
Händen an gegenüberlie-
genden Ecken fest.
Versuchen Sie nicht, Ihr
Fahrzeug mittels Starthilfe zu
starten, wenn die Batterie
eingefroren ist.
Versuchen Sie NIEMALS, die
Batterie aufzuladen, während
die Batteriekabel angeklemmt
sind.
Die Elektrik der Zündung
arbeitet mit Hochspannung.
Berühren Sie diese Bauteile
NIEMALS bei laufendem
Motor oder eingeschalteter
Zündung.
OOS077020

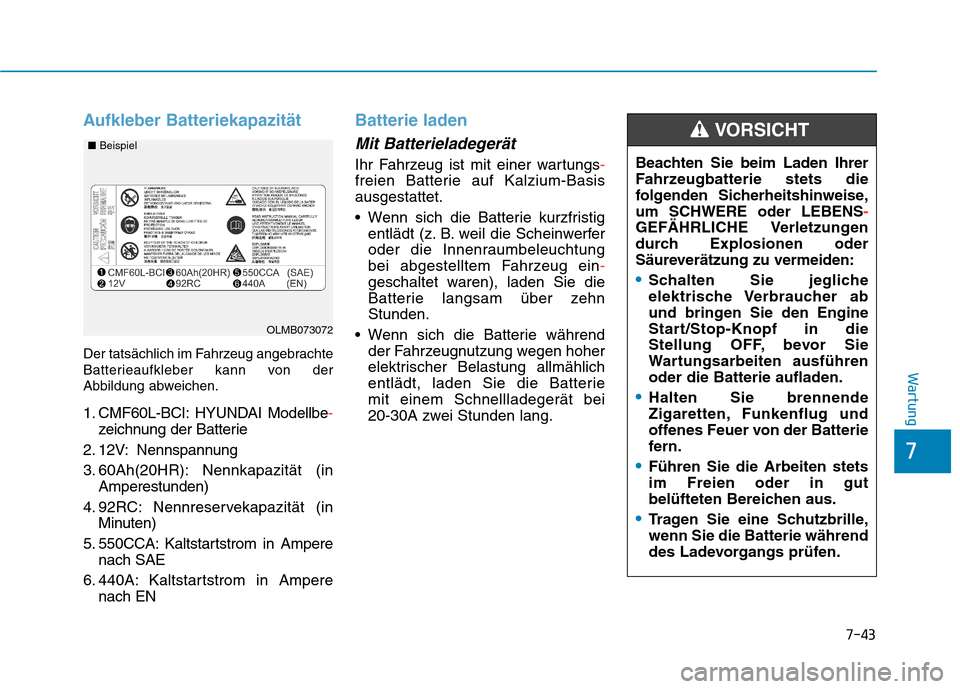

7-43
7
Wartung
Aufkleber Batteriekapazität
Der tatsächlich im Fahrzeug angebrachte
Batterieaufkleber kann von der
Abbildung abweichen.
1. CMF60L-BCI: HYUNDAI Modellbe-
zeichnung der Batterie
2. 12V: Nennspannung
3. 60Ah(20HR): Nennkapazität (in
Amperestunden)
4. 92RC: Nennreservekapazität (in
Minuten)
5. 550CCA: Kaltstartstrom in Ampere
nach SAE
6. 440A: Kaltstartstrom in Ampere
nach EN
Batterie laden
Mit Batterieladegerät
Ihr Fahrzeug ist mit einer wartungs-
freien Batterie auf Kalzium-Basis
ausgestattet.
Wenn sich die Batterie kurzfristig
entlädt (z. B. weil die Scheinwerfer
oder die Innenraumbeleuchtung
bei abgestelltem Fahrzeug ein-
geschaltet waren), laden Sie die
Batterie langsam über zehn
Stunden.
Wenn sich die Batterie während
der Fahrzeugnutzung wegen hoher
elektrischer Belastung allmählich
entlädt, laden Sie die Batterie
mit einem Schnellladegerät bei
20-30A zwei Stunden lang.
OLMB073072 ■Beispiel
Beachten Sie beim Laden Ihrer
Fahrzeugbatterie stets die
folgenden Sicherheitshinweise,
um SCHWERE oder LEBENS-
GEFÄHRLICHE Verletzungen
durch Explosionen oder
Säureverätzung zu vermeiden:
Schalten Sie jegliche
elektrische Verbraucher ab
und bringen Sie den Engine
Start/Stop-Knopf in die
Stellung OFF, bevor Sie
Wartungsarbeiten ausführen
oder die Batterie aufladen.
Halten Sie brennende
Zigaretten, Funkenflug und
offenes Feuer von der Batterie
fern.
Führen Sie die Arbeiten stets
im Freien oder in gut
belüfteten Bereichen aus.
Tragen Sie eine Schutzbrille,
wenn Sie die Batterie während
des Ladevorgangs prüfen.
VORSICHT

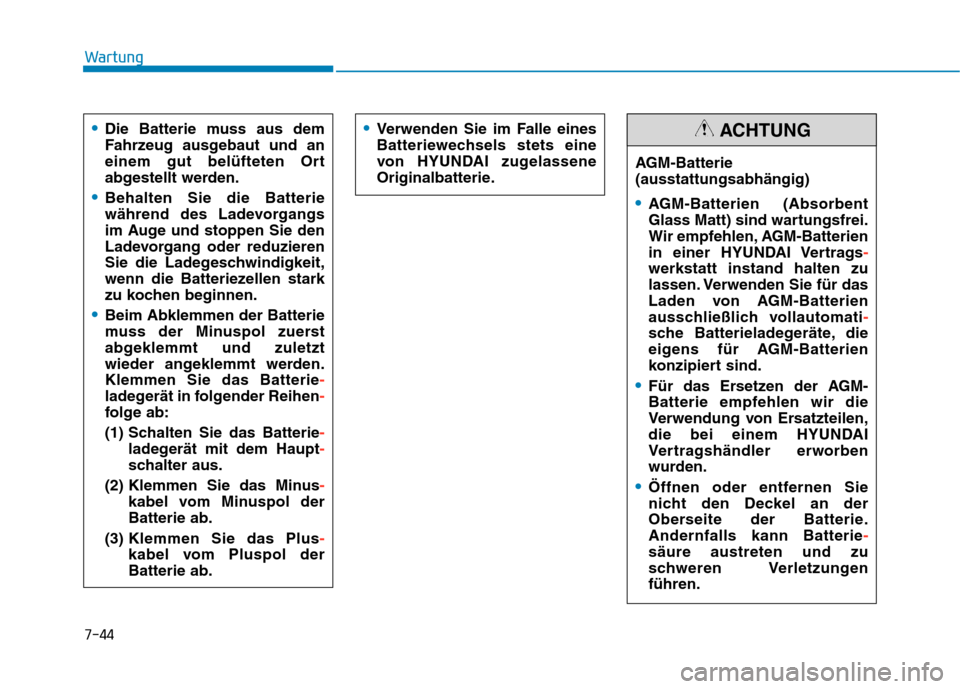

7-44
Wartung
Verwenden Sie im Falle eines
Batteriewechsels stets eine
von HYUNDAI zugelassene
Originalbatterie.
AGM-Batterie
(ausstattungsabhängig)
AGM-Batterien (Absorbent
Glass Matt) sind wartungsfrei.
Wir empfehlen, AGM-Batterien
in einer HYUNDAI Vertrags-
werkstatt instand halten zu
lassen. Verwenden Sie für das
Laden von AGM-Batterien
ausschließlich vollautomati-
sche Batterieladegeräte, die
eigens für AGM-Batterien
konzipiert sind.
Für das Ersetzen der AGM-
Batterie empfehlen wir die
Verwendung von Ersatzteilen,
die bei einem HYUNDAI
Vertragshändler erworben
wurden.
Öffnen oder entfernen Sie
nicht den Deckel an der
Oberseite der Batterie.
Andernfalls kann Batterie-
säure austreten und zu
schweren Verletzungen
führen.
ACHTUNGDie Batterie muss aus dem
Fahrzeug ausgebaut und an
einem gut belüfteten Ort
abgestellt werden.
Behalten Sie die Batterie
während des Ladevorgangs
im Auge und stoppen Sie den
Ladevorgang oder reduzieren
Sie die Ladegeschwindigkeit,
wenn die Batteriezellen stark
zu kochen beginnen.
Beim Abklemmen der Batterie
muss der Minuspol zuerst
abgeklemmt und zuletzt
wieder angeklemmt werden.
Klemmen Sie das Batterie-
ladegerät in folgender Reihen-
folge ab:
(1) Schalten Sie das Batterie-
ladegerät mit dem Haupt-
schalter aus.
(2) Klemmen Sie das Minus-
kabel vom Minuspol der
Batterie ab.
(3) Klemmen Sie das Plus-
kabel vom Pluspol der
Batterie ab.
