2020 Hyundai Kona Betriebsanleitung (in German)

3-143
Komfortfunktionen Ihres Fahrzeugs
3
Automatische Heizung und
Klimatisierung
Die automatische Klimaregelung
wird über die Eingabe der
gewünschten Temperatur gesteuert.
1. Drücken Sie die AUTO-Taste (3).
Lüftungsmodi, Gebläsedrehzahl,
Frischluft-/Umluftschaltung und
Klimatisierung richten sich
automatisch nach der eingestellten
Temperatur.
2. Stellen Sie den Temperaturregler
(1) auf die gewünschte
Temperatur ein. Wenn die
niedrigste Temperatur (Lo)
gewählt wird, bleibt die
Klimaanlage permanent
eingeschaltet.
Wenn sich der Innenraum
ausreichend abgekühlt hat,
wählen Sie nach Möglichkeit eine
höhere Temperatureinstellung.Zum Abschalten der Klima-
automatik betätigen Sie eine der
folgenden Tasten:
- Modus-Taste
- Taste Windschutzscheibenheizung
(Drücken Sie die Taste erneut,
um die Frontscheibenheizung
abzuschalten. Daraufhin erscheint
das Symbol AUTO wieder auf dem
Informations-display.)
- Gebläsedrehzahlregler
Die gewählte Funktion wird
manuell geregelt, während die
anderen Funktionen automatisch
gesteuert werden.
Verwenden Sie im Sinne einer
angenehmen und möglichst
wirksamen Klimaregelung die Taste
AUTO und stellen Sie die Temperatur
auf 23°C (73°F) ein.
Informationen
Platzieren Sie keine Gegenstände in
der Nähe des Sensors, damit die
Funktion von Heizung und Kühlung
nicht beeinträchtigt wird.
i
OOS047308

3-144
Komfortfunktionen Ihres Fahrzeugs

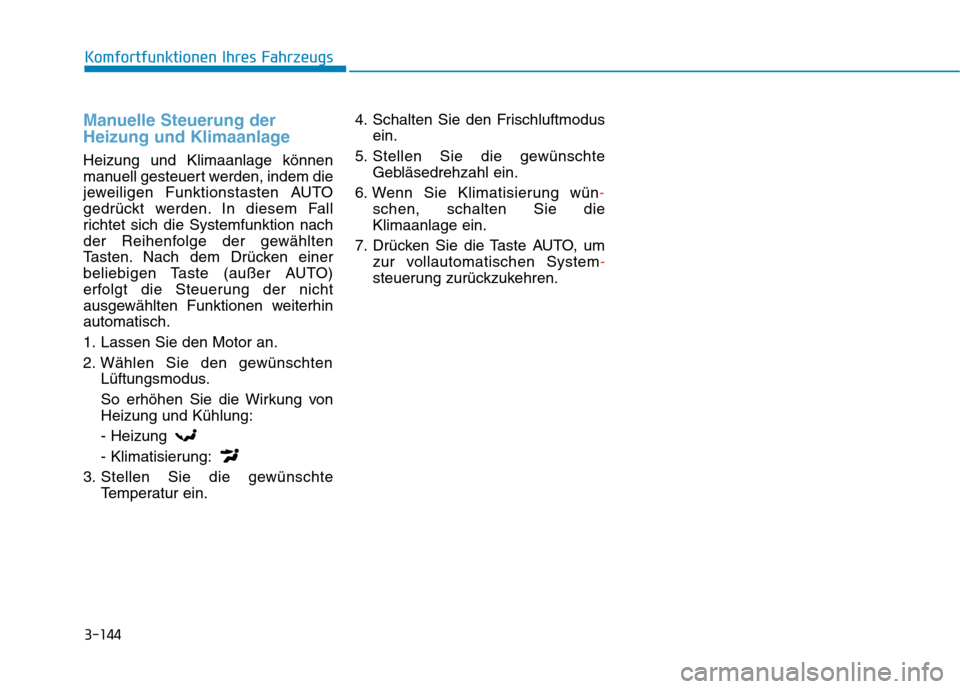

Manuelle Steuerung der
Heizung und Klimaanlage
Heizung und Klimaanlage können
manuell gesteuert werden, indem die
jeweiligen Funktionstasten AUTO
gedrückt werden. In diesem Fall
richtet sich die Systemfunktion nach
der Reihenfolge der gewählten
Tasten. Nach dem Drücken einer
beliebigen Taste (außer AUTO)
erfolgt die Steuerung der nicht
ausgewählten Funktionen weiterhin
automatisch.
1. Lassen Sie den Motor an.
2. Wählen Sie den gewünschten
Lüftungsmodus.
So erhöhen Sie die Wirkung von
Heizung und Kühlung:
- Heizung
- Klimatisierung:
3. Stellen Sie die gewünschte
Temperatur ein.4. Schalten Sie den Frischluftmodus
ein.
5. Stellen Sie die gewünschte
Gebläsedrehzahl ein.
6. Wenn Sie Klimatisierung wün-
schen, schalten Sie die
Klimaanlage ein.
7. Drücken Sie die Taste AUTO, um
zur vollautomatischen System-
steuerung zurückzukehren.

3-145
Komfortfunktionen Ihres Fahrzeugs
3

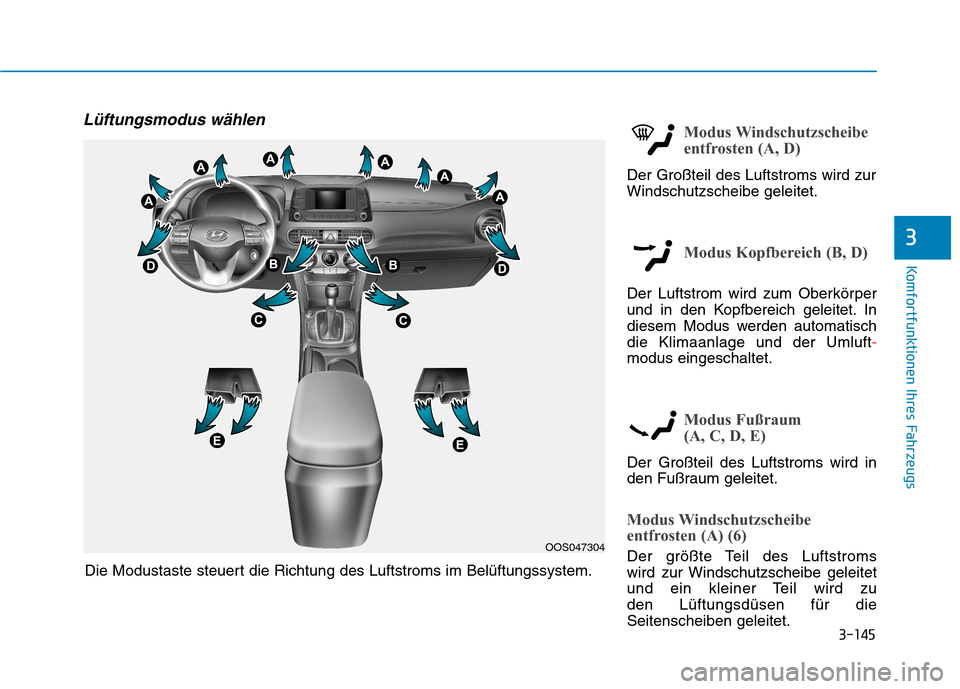

Lüftungsmodus wählenModus Windschutzscheibe
entfrosten (A, D)
Der Großteil des Luftstroms wird zur
Windschutzscheibe geleitet.
Modus Kopfbereich (B, D)
Der Luftstrom wird zum Oberkörper
und in den Kopfbereich geleitet. In
diesem Modus werden automatisch
die Klimaanlage und der Umluft-
modus eingeschaltet.
Modus Fußraum
(A, C, D, E)
Der Großteil des Luftstroms wird in
den Fußraum geleitet.
Modus Windschutzscheibe
entfrosten (A) (6)
Der größte Teil des Luftstroms
wird zur Windschutzscheibe geleitet
und ein kleiner Teil wird zu
den Lüftungsdüsen für die
Seitenscheiben geleitet. Die Modustaste steuert die Richtung des Luftstroms im Belüftungssystem.OOS047304

3-146
Komfortfunktionen Ihres Fahrzeugs

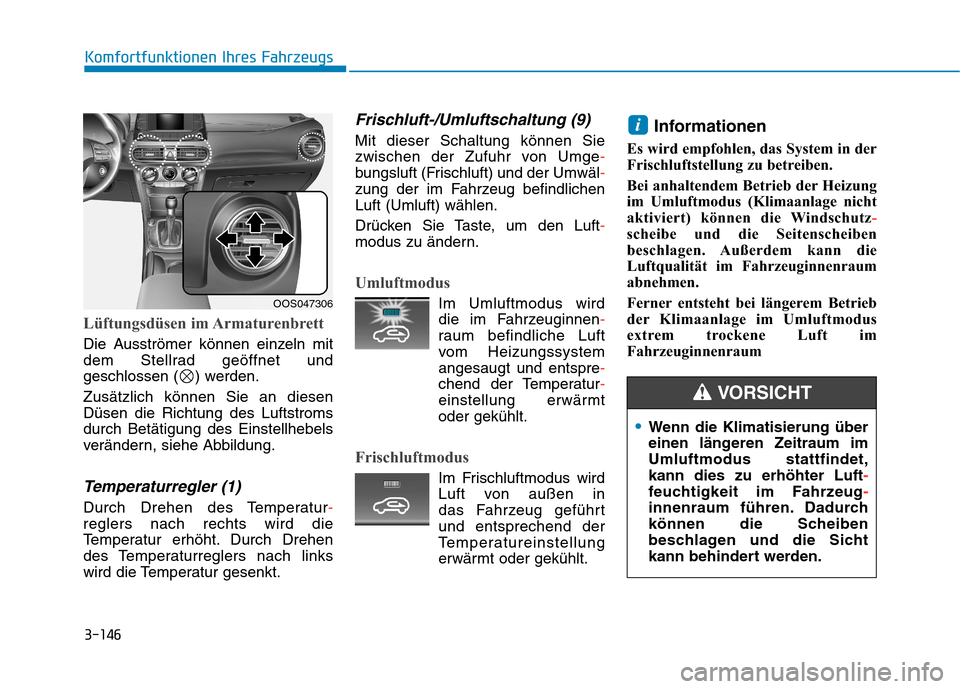

Lüftungsdüsen im Armaturenbrett
Die Ausströmer können einzeln mit
dem Stellrad geöffnet und
geschlossen ( ) werden.
Zusätzlich können Sie an diesen
Düsen die Richtung des Luftstroms
durch Betätigung des Einstellhebels
verändern, siehe Abbildung.
Temperaturregler (1)
Durch Drehen des Temperatur-
reglers nach rechts wird die
Temperatur erhöht. Durch Drehen
des Temperaturreglers nach links
wird die Temperatur gesenkt.
Frischluft-/Umluftschaltung (9)
Mit dieser Schaltung können Sie
zwischen der Zufuhr von Umge-
bungsluft (Frischluft) und der Umwäl-
zung der im Fahrzeug befindlichen
Luft (Umluft) wählen.
Drücken Sie Taste, um den Luft-
modus zu ändern.
Umluftmodus
Im Umluftmodus wird
die im Fahrzeuginnen-
raum befindliche Luft
vom Heizungssystem
angesaugt und entspre-
chend der Temperatur-
einstellung erwärmt
oder gekühlt.
Frischluftmodus
Im Frischluftmodus wird
Luft von außen in
das Fahrzeug geführt
und entsprechend der
Temperatureinstellung
erwärmt oder gekühlt.
Informationen
Es wird empfohlen, das System in der
Frischluftstellung zu betreiben.
Bei anhaltendem Betrieb der Heizung
im Umluftmodus (Klimaanlage nicht
aktiviert) können die Windschutz-
scheibe und die Seitenscheiben
beschlagen. Außerdem kann die
Luftqualität im Fahrzeuginnenraum
abnehmen.
Ferner entsteht bei längerem Betrieb
der Klimaanlage im Umluftmodus
extrem trockene Luft im
Fahrzeuginnenraum
i
OOS047306
Wenn die Klimatisierung über
einen längeren Zeitraum im
Umluftmodus stattfindet,
kann dies zu erhöhter Luft-
feuchtigkeit im Fahrzeug-
innenraum führen. Dadurch
können die Scheiben
beschlagen und die Sicht
kann behindert werden.
VORSICHT

3-147
Komfortfunktionen Ihres Fahrzeugs
3

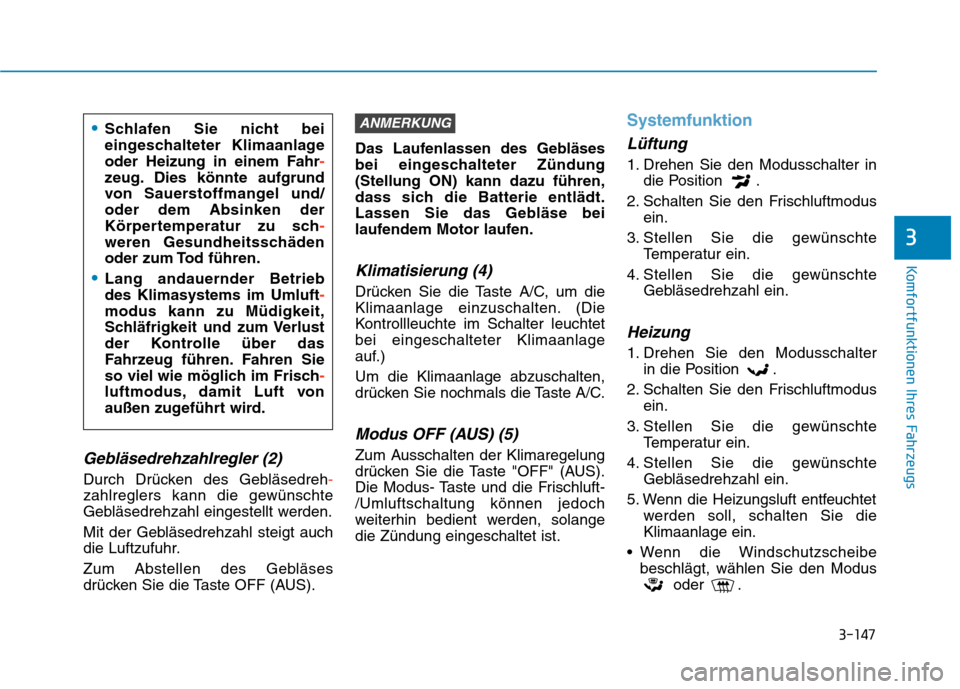

Gebläsedrehzahlregler (2)
Durch Drücken des Gebläsedreh-
zahlreglers kann die gewünschte
Gebläsedrehzahl eingestellt werden.
Mit der Gebläsedrehzahl steigt auch
die Luftzufuhr.
Zum Abstellen des Gebläses
drücken Sie die Taste OFF (AUS).Das Laufenlassen des Gebläses
bei eingeschalteter Zündung
(Stellung ON) kann dazu führen,
dass sich die Batterie entlädt.
Lassen Sie das Gebläse bei
laufendem Motor laufen.
Klimatisierung (4)
Drücken Sie die Taste A/C, um die
Klimaanlage einzuschalten. (Die
Kontrollleuchte im Schalter leuchtet
bei eingeschalteter Klimaanlage
auf.)
Um die Klimaanlage abzuschalten,
drücken Sie nochmals die Taste A/C.
Modus OFF (AUS) (5)
Zum Ausschalten der Klimaregelung
drücken Sie die Taste "OFF" (AUS).
Die Modus- Taste und die Frischluft-
/Umluftschaltung können jedoch
weiterhin bedient werden, solange
die Zündung eingeschaltet ist.
Systemfunktion
Lüftung
1. Drehen Sie den Modusschalter in
die Position .
2. Schalten Sie den Frischluftmodus
ein.
3. Stellen Sie die gewünschte
Temperatur ein.
4. Stellen Sie die gewünschte
Gebläsedrehzahl ein.
Heizung
1. Drehen Sie den Modusschalter
in die Position .
2. Schalten Sie den Frischluftmodus
ein.
3. Stellen Sie die gewünschte
Temperatur ein.
4. Stellen Sie die gewünschte
Gebläsedrehzahl ein.
5. Wenn die Heizungsluft entfeuchtet
werden soll, schalten Sie die
Klimaanlage ein.
Wenn die Windschutzscheibe
beschlägt, wählen Sie den Modus
oder .
ANMERKUNGSchlafen Sie nicht bei
eingeschalteter Klimaanlage
oder Heizung in einem Fahr-
zeug. Dies könnte aufgrund
von Sauerstoffmangel und/
oder dem Absinken der
Körpertemperatur zu sch-
weren Gesundheitsschäden
oder zum Tod führen.
Lang andauernder Betrieb
des Klimasystems im Umluft-
modus kann zu Müdigkeit,
Schläfrigkeit und zum Verlust
der Kontrolle über das
Fahrzeug führen. Fahren Sie
so viel wie möglich im Frisch-
luftmodus, damit Luft von
außen zugeführt wird.

3-148
Komfortfunktionen Ihres Fahrzeugs
Allgemeine Hinweise
Um zu verhindern, dass Staub
oder unangenehme Gerüche
durch das Lüftungssystem in das
Fahrzeug gelangen, schalten Sie
vorübergehend den Umluftmodus
ein. Stellen Sie sicher, dass der
Frischluftmodus wieder einge-
schaltet wird, sobald die Qualität
der Umgebungsluft wieder normal
ist, damit Frischluft in das
Fahrzeug gelangen kann. Frischluft
hält den Fahrer wach und sie ist
angenehmer.
Um zu vermeiden, dass die
Windschutzscheibe beschlägt,
schalten Sie den Frischluftmodus
ein und stellen Sie die gewünschte
Gebläsedrehzahl ein, schalten
Sie die Klimaanlage ein und stellen
Sie die gewünschte Temperatur
ein.
Klimaanlage
Klimaanlagen von HYUNDAI sind
mit dem Kältemittel R-134a oder
R-1234yf gefüllt.
1. Lassen Sie den Motor an. Drücken
Sie die Taste für die Klimaanlage.
2. Drehen Sie den Modusschalter in
die Position .
3. Schalten Sie den Frischluft- oder
Umluftmodus ein.
4. Stellen Sie die Gebläsedrehzahl
und die Temperatur so ein, dass
Sie sich wohl fühlen.
Informationen
Die Klimaanlage Ihres Fahrzeugs ist
mit R-134a oder R-1234yf gefüllt.
Maßgeblich für das verwendete
Kältemittel sind die Vorschriften,
die in Ihrem Land zum Produktions-
zeitpunkt gültig waren. Welches
Kältemittel in der Klimaanlage Ihres
Fahrzeugs zum Einsatz kommt, steht
auf einem Aufkleber unter der
Motorhaube. Angaben zur genauen
Lage des Kältemittelaufklebers finden
Sie in Kapitel 8. Arbeiten am Kältemittelsystem
sollten im Interesse eines
störungsfreien und sicheren
Betriebs ausschließlich von
entsprechend qualifizierten
Technikern durchgeführt wer-
den.
Das Kältemittelsystem ist an
einem gut belüfteten Ort zu
warten.
Der Verdampfer (die Kühlsch-
lange) der Klimaanlage darf
auf keinen Fall durch ein
gebrauchtes Ersatzteil vom
Schrottplatz ausgetauscht
werden. Ferner müssen neue
MAC-Verdampfer für den
Austausch nach SAE J2842
zugelassen und entsprechend
gekennzeichnet sein.
ANMERKUNG
i

3-149
Komfortfunktionen Ihres Fahrzeugs
3

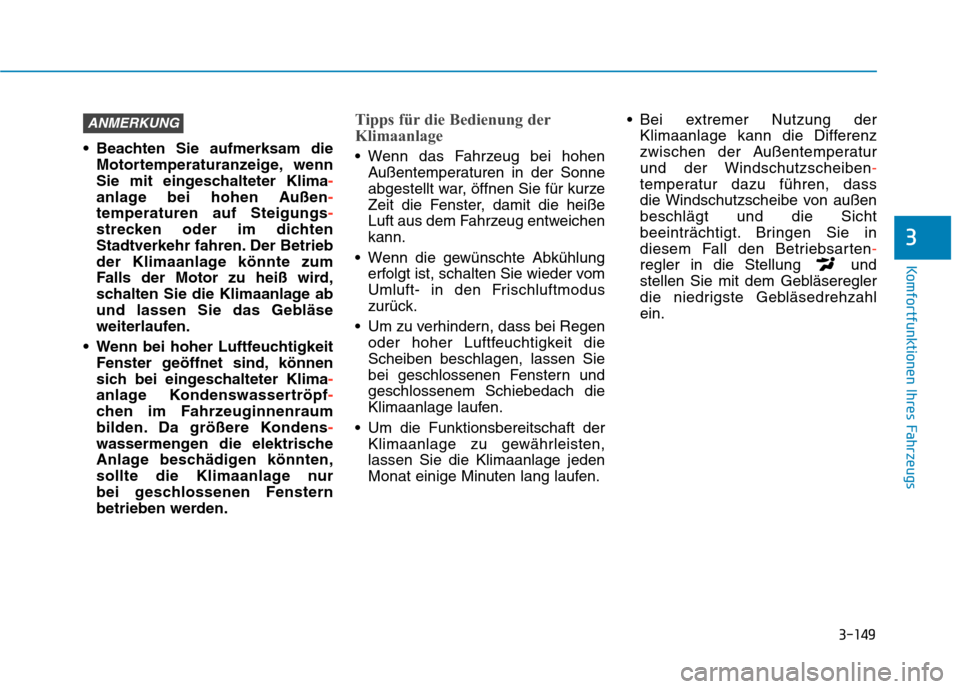

Beachten Sie aufmerksam die
Motortemperaturanzeige, wenn
Sie mit eingeschalteter Klima-
anlage bei hohen Außen-
temperaturen auf Steigungs-
strecken oder im dichten
Stadtverkehr fahren. Der Betrieb
der Klimaanlage könnte zum
Falls der Motor zu heiß wird,
schalten Sie die Klimaanlage ab
und lassen Sie das Gebläse
weiterlaufen.
Wenn bei hoher Luftfeuchtigkeit
Fenster geöffnet sind, können
sich bei eingeschalteter Klima-
anlage Kondenswassertröpf-
chen im Fahrzeuginnenraum
bilden. Da größere Kondens-
wassermengen die elektrische
Anlage beschädigen könnten,
sollte die Klimaanlage nur
bei geschlossenen Fenstern
betrieben werden.
Tipps für die Bedienung der
Klimaanlage
Wenn das Fahrzeug bei hohen
Außentemperaturen in der Sonne
abgestellt war, öffnen Sie für kurze
Zeit die Fenster, damit die heiße
Luft aus dem Fahrzeug entweichen
kann.
Wenn die gewünschte Abkühlung
erfolgt ist, schalten Sie wieder vom
Umluft- in den Frischluftmodus
zurück.
Um zu verhindern, dass bei Regen
oder hoher Luftfeuchtigkeit die
Scheiben beschlagen, lassen Sie
bei geschlossenen Fenstern und
geschlossenem Schiebedach die
Klimaanlage laufen.
Um die Funktionsbereitschaft der
Klimaanlage zu gewährleisten,
lassen Sie die Klimaanlage jeden
Monat einige Minuten lang laufen. Bei extremer Nutzung der
Klimaanlage kann die Differenz
zwischen der Außentemperatur
und der Windschutzscheiben-
temperatur dazu führen, dass
die Windschutzscheibe von außen
beschlägt und die Sicht
beeinträchtigt. Bringen Sie in
diesem Fall den Betriebsarten-
regler in die Stellung und
stellen Sie mit dem Gebläseregler
die niedrigste Gebläsedrehzahl
ein.
ANMERKUNG

3-150
Komfortfunktionen Ihres Fahrzeugs

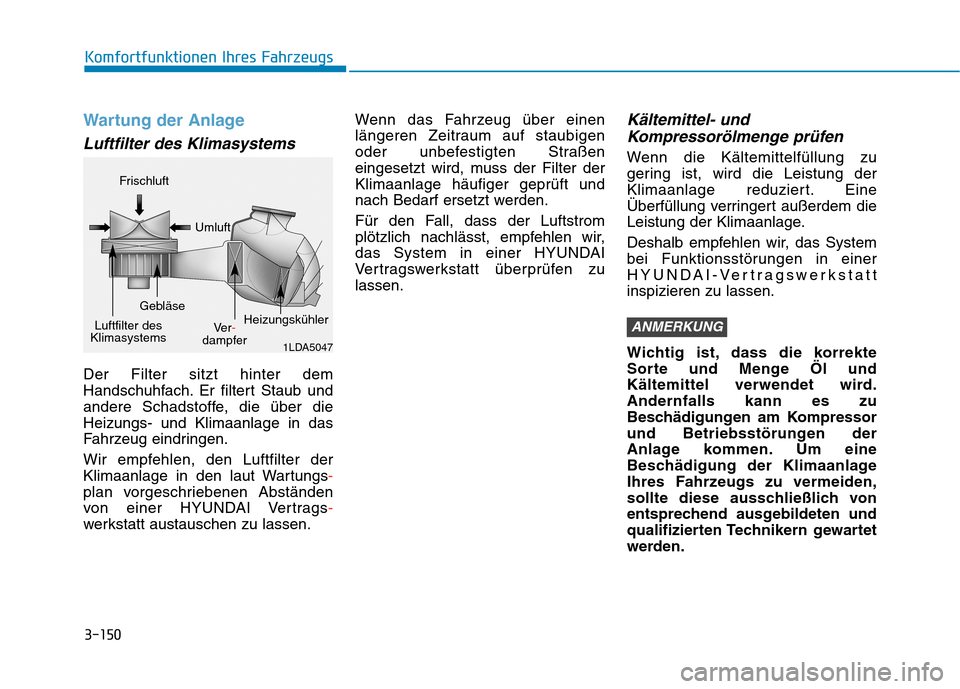

Wartung der Anlage
Luftfilter des Klimasystems
Der Filter sitzt hinter dem
Handschuhfach. Er filtert Staub und
andere Schadstoffe, die über die
Heizungs- und Klimaanlage in das
Fahrzeug eindringen.
Wir empfehlen, den Luftfilter der
Klimaanlage in den laut Wartungs-
plan vorgeschriebenen Abständen
von einer HYUNDAI Vertrags-
werkstatt austauschen zu lassen.Wenn das Fahrzeug über einen
längeren Zeitraum auf staubigen
oder unbefestigten Straßen
eingesetzt wird, muss der Filter der
Klimaanlage häufiger geprüft und
nach Bedarf ersetzt werden.
Für den Fall, dass der Luftstrom
plötzlich nachlässt, empfehlen wir,
das System in einer HYUNDAI
Vertragswerkstatt überprüfen zu
lassen.
Kältemittel- und
Kompressorölmenge prüfen
Wenn die Kältemittelfüllung zu
gering ist, wird die Leistung der
Klimaanlage reduziert. Eine
Überfüllung verringert außerdem die
Leistung der Klimaanlage.
Deshalb empfehlen wir, das System
bei Funktionsstörungen in einer
HYUNDAI-Vertragswerkstatt
inspizieren zu lassen.
Wichtig ist, dass die korrekte
Sorte und Menge Öl und
Kältemittel verwendet wird.
Andernfalls kann es zu
Beschädigungen am Kompressor
und Betriebsstörungen der
Anlage kommen. Um eine
Beschädigung der Klimaanlage
Ihres Fahrzeugs zu vermeiden,
sollte diese ausschließlich von
entsprechend ausgebildeten und
qualifizierten Technikern gewartet
werden.
ANMERKUNG
1LDA5047
Frischluft
Umluft
Luftfilter des
KlimasystemsGebläse
Ve r
-dampferHeizungskühler
