2020 Hyundai Kona Betriebsanleitung (in German)

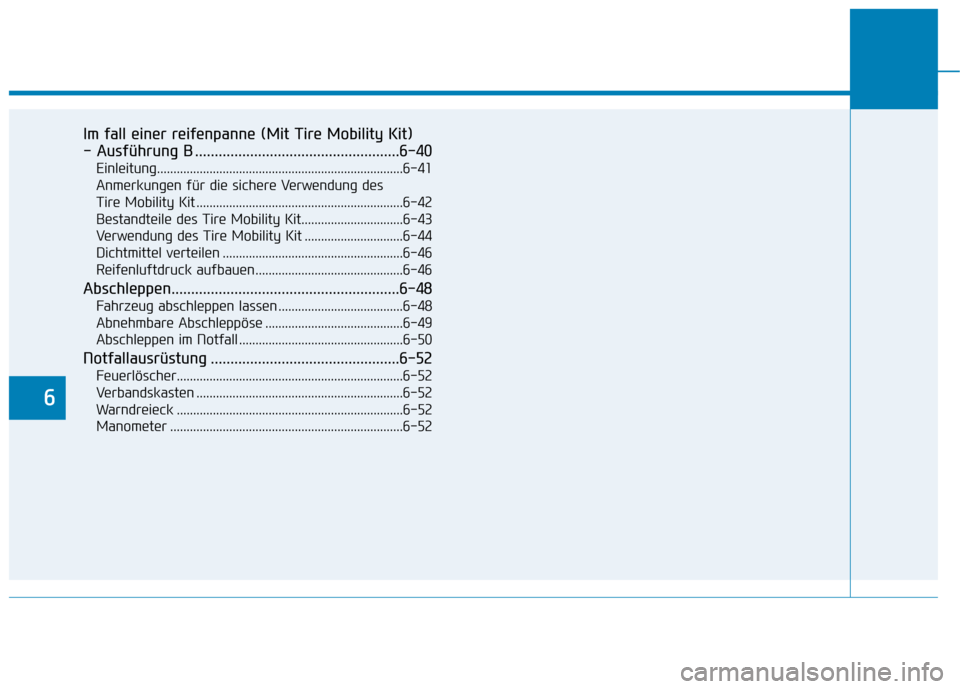

Im fall einer reifenpanne (Mit Tire Mobility Kit)
- Ausführung B ....................................................6-40
Einleitung...........................................................................6-41
Anmerkungen für die sichere Verwendung des
Tire Mobility Kit ...............................................................6-42
Bestandteile des Tire Mobility Kit...............................6-43
Verwendung des Tire Mobility Kit ..............................6-44
Dichtmittel verteilen .......................................................6-46
Reifenluftdruck aufbauen.............................................6-46
Abschleppen..........................................................6-48
Fahrzeug abschleppen lassen ......................................6-48
Abnehmbare Abschleppöse ..........................................6-49
Abschleppen im Notfall ..................................................6-50
Notfallausrüstung ................................................6-52
Feuerlöscher.....................................................................6-52
Verbandskasten ...............................................................6-52
Warndreieck .....................................................................6-52
Manometer .......................................................................6-52
6

6-3
Pannenhilfe
6

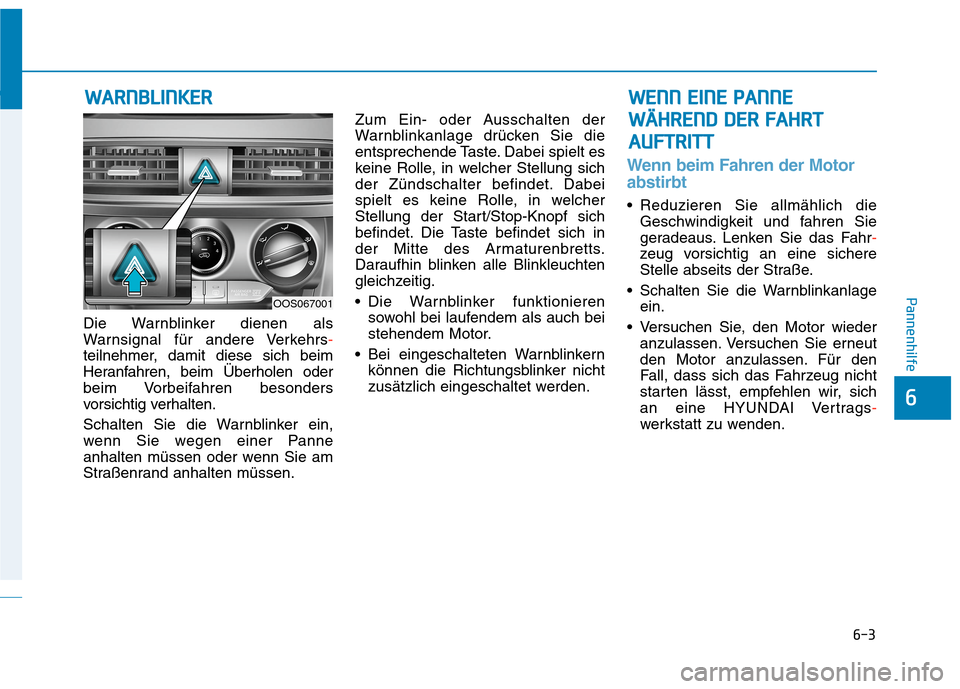

Die Warnblinker dienen als
Warnsignal für andere Verkehrs-
teilnehmer, damit diese sich beim
Heranfahren, beim Überholen oder
beim Vorbeifahren besonders
vorsichtig verhalten.
Schalten Sie die Warnblinker ein,
wenn Sie wegen einer Panne
anhalten müssen oder wenn Sie am
Straßenrand anhalten müssen.Zum Ein- oder Ausschalten der
Warnblinkanlage drücken Sie die
entsprechende Taste. Dabei spielt es
keine Rolle, in welcher Stellung sich
der Zündschalter befindet. Dabei
spielt es keine Rolle, in welcher
Stellung der Start/Stop-Knopf sich
befindet. Die Taste befindet sich in
der Mitte des Armaturenbretts.
Daraufhin blinken alle Blinkleuchten
gleichzeitig.
Die Warnblinker funktionieren
sowohl bei laufendem als auch bei
stehendem Motor.
Bei eingeschalteten Warnblinkern
können die Richtungsblinker nicht
zusätzlich eingeschaltet werden.
Wenn beim Fahren der Motor
abstirbt
Reduzieren Sie allmählich die
Geschwindigkeit und fahren Sie
geradeaus. Lenken Sie das Fahr-
zeug vorsichtig an eine sichere
Stelle abseits der Straße.
Schalten Sie die Warnblinkanlage
ein.
Versuchen Sie, den Motor wieder
anzulassen. Versuchen Sie erneut
den Motor anzulassen. Für den
Fall, dass sich das Fahrzeug nicht
starten lässt, empfehlen wir, sich
an eine HYUNDAI Vertrags-
werkstatt zu wenden.
W WA
AR
RN
NB
BL
LI
IN
NK
KE
ER
R

OOS067001
W WE
EN
NN
N
E
EI
IN
NE
E
P
PA
AN
NN
NE
E
W WÄ
ÄH
HR
RE
EN
ND
D
D
DE
ER
R
F
FA
AH
HR
RT
T
A AU
UF
FT
TR
RI
IT
TT
T

6-4
Pannenhilfe

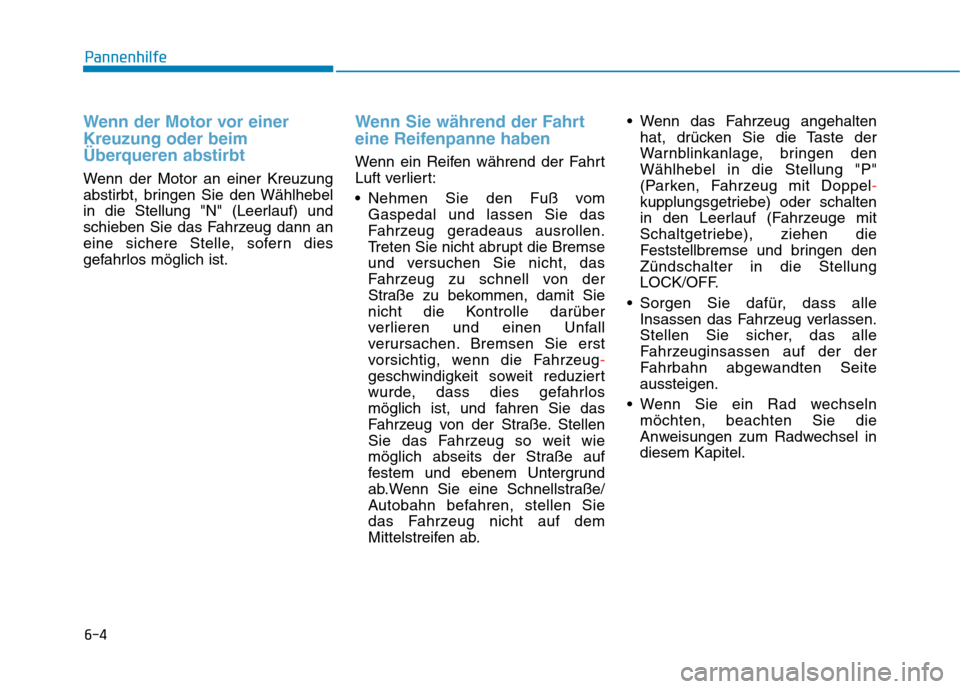

Wenn der Motor vor einer
Kreuzung oder beim
Überqueren abstirbt
Wenn der Motor an einer Kreuzung
abstirbt, bringen Sie den Wählhebel
in die Stellung "N" (Leerlauf) und
schieben Sie das Fahrzeug dann an
eine sichere Stelle, sofern dies
gefahrlos möglich ist.
Wenn Sie während der Fahrt
eine Reifenpanne haben
Wenn ein Reifen während der Fahrt
Luft verliert:
Nehmen Sie den Fuß vom
Gaspedal und lassen Sie das
Fahrzeug geradeaus ausrollen.
Treten Sie nicht abrupt die Bremse
und versuchen Sie nicht, das
Fahrzeug zu schnell von der
Straße zu bekommen, damit Sie
nicht die Kontrolle darüber
verlieren und einen Unfall
verursachen. Bremsen Sie erst
vorsichtig, wenn die Fahrzeug-
geschwindigkeit soweit reduziert
wurde, dass dies gefahrlos
möglich ist, und fahren Sie das
Fahrzeug von der Straße. Stellen
Sie das Fahrzeug so weit wie
möglich abseits der Straße auf
festem und ebenem Untergrund
ab.Wenn Sie eine Schnellstraße/
Autobahn befahren, stellen Sie
das Fahrzeug nicht auf dem
Mittelstreifen ab. Wenn das Fahrzeug angehalten
hat, drücken Sie die Taste der
Warnblinkanlage, bringen den
Wählhebel in die Stellung "P"
(Parken, Fahrzeug mit Doppel-
kupplungsgetriebe) oder schalten
in den Leerlauf (Fahrzeuge mit
Schaltgetriebe), ziehen die
Feststellbremse und bringen den
Zündschalter in die Stellung
LOCK/OFF.
Sorgen Sie dafür, dass alle
Insassen das Fahrzeug verlassen.
Stellen Sie sicher, das alle
Fahrzeuginsassen auf der der
Fahrbahn abgewandten Seite
aussteigen.
Wenn Sie ein Rad wechseln
möchten, beachten Sie die
Anweisungen zum Radwechsel in
diesem Kapitel.

6-5
Pannenhilfe
6

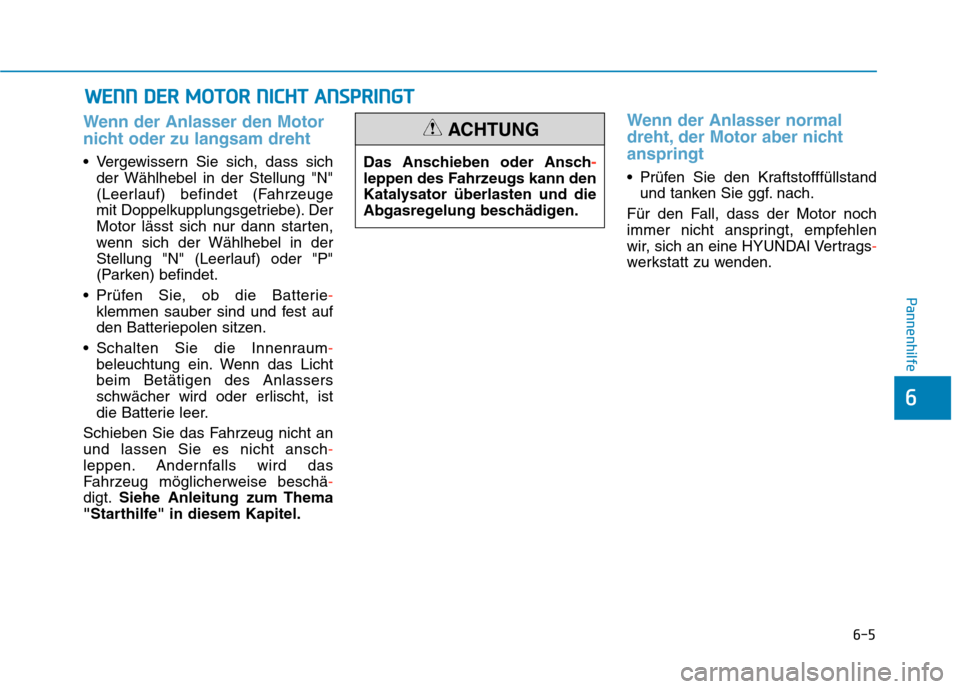

Wenn der Anlasser den Motor
nicht oder zu langsam dreht
Vergewissern Sie sich, dass sich
der Wählhebel in der Stellung "N"
(Leerlauf) befindet (Fahrzeuge
mit Doppelkupplungsgetriebe). Der
Motor lässt sich nur dann starten,
wenn sich der Wählhebel in der
Stellung "N" (Leerlauf) oder "P"
(Parken) befindet.
Prüfen Sie, ob die Batterie-
klemmen sauber sind und fest auf
den Batteriepolen sitzen.
Schalten Sie die Innenraum-
beleuchtung ein. Wenn das Licht
beim Betätigen des Anlassers
schwächer wird oder erlischt, ist
die Batterie leer.
Schieben Sie das Fahrzeug nicht an
und lassen Sie es nicht ansch-
leppen. Andernfalls wird das
Fahrzeug möglicherweise beschä-
digt.Siehe Anleitung zum Thema
"Starthilfe" in diesem Kapitel.
Wenn der Anlasser normal
dreht, der Motor aber nicht
anspringt
Prüfen Sie den Kraftstofffüllstand
und tanken Sie ggf. nach.
Für den Fall, dass der Motor noch
immer nicht anspringt, empfehlen
wir, sich an eine HYUNDAI Vertrags-
werkstatt zu wenden.
W WE
EN
NN
N
D
DE
ER
R
M
MO
OT
TO
OR
R
N
NI
IC
CH
HT
T
A
AN
NS
SP
PR
RI
IN
NG
GT
T
Das Anschieben oder Ansch-
leppen des Fahrzeugs kann den
Katalysator überlasten und die
Abgasregelung beschädigen.
ACHTUNG

6-6
Pannenhilfe

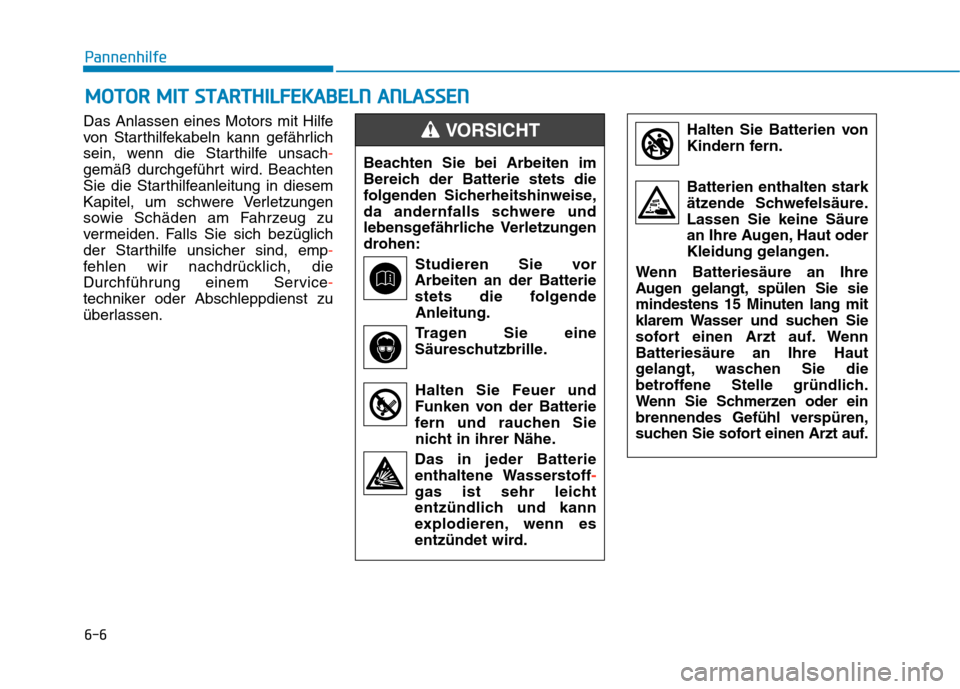

Das Anlassen eines Motors mit Hilfe
von Starthilfekabeln kann gefährlich
sein, wenn die Starthilfe unsach-
gemäß durchgeführt wird. Beachten
Sie die Starthilfeanleitung in diesem
Kapitel, um schwere Verletzungen
sowie Schäden am Fahrzeug zu
vermeiden. Falls Sie sich bezüglich
der Starthilfe unsicher sind, emp-
fehlen wir nachdrücklich, die
Durchführung einem Service-
techniker oder Abschleppdienst zu
überlassen.Beachten Sie bei Arbeiten im
Bereich der Batterie stets die
folgenden Sicherheitshinweise,
da andernfalls schwere und
lebensgefährliche Verletzungen
drohen:
Studieren Sie vor
Arbeiten an der Batterie
stets die folgende
Anleitung.
Tragen Sie eine
Säureschutzbrille.
Halten Sie Feuer und
Funken von der Batterie
fern und rauchen Sie
nicht in ihrer Nähe.
Das in jeder Batterie
enthaltene Wasserstoff-
gas ist sehr leicht
entzündlich und kann
explodieren, wenn es
entzündet wird.
VORSICHT
M MO
OT
TO
OR
R
M
MI
IT
T
S
ST
TA
AR
RT
TH
HI
IL
LF
FE
EK
KA
AB
BE
EL
LN
N
A
AN
NL
LA
AS
SS
SE
EN
N
Halten Sie Batterien von
Kindern fern.
Batterien enthalten stark
ätzende Schwefelsäure.
Lassen Sie keine Säure
an Ihre Augen, Haut oder
Kleidung gelangen.
Wenn Batteriesäure an Ihre
Augen gelangt, spülen Sie sie
mindestens 15 Minuten lang mit
klarem Wasser und suchen Sie
sofort einen Arzt auf. Wenn
Batteriesäure an Ihre Haut
gelangt, waschen Sie die
betroffene Stelle gründlich.
Wenn Sie Schmerzen oder ein
brennendes Gefühl verspüren,
suchen Sie sofort einen Arzt auf.

6-7
Pannenhilfe
6

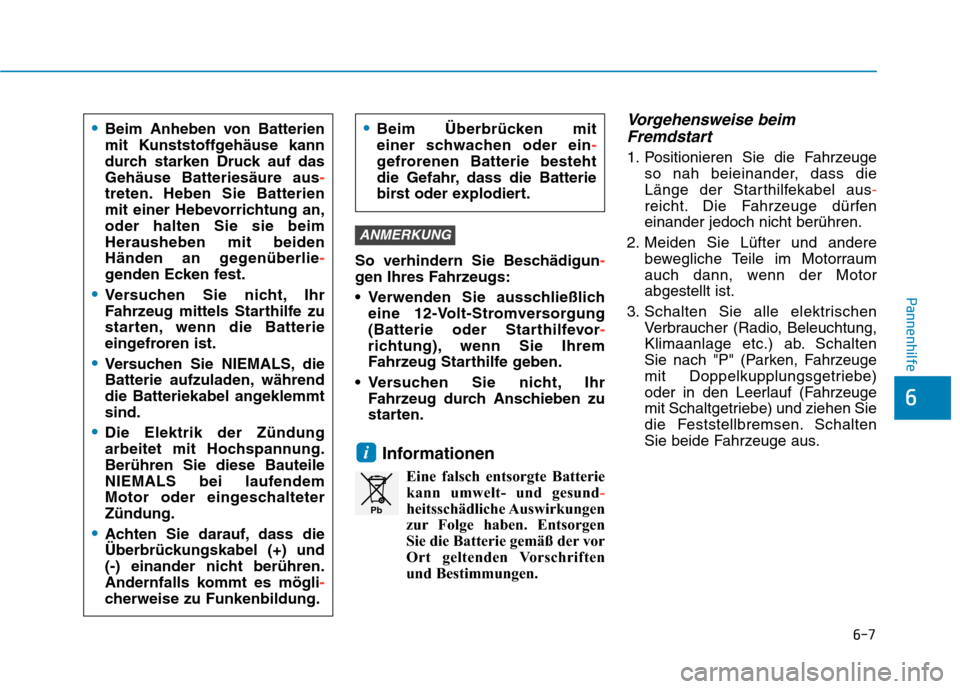

So verhindern Sie Beschädigun-
gen Ihres Fahrzeugs:
Verwenden Sie ausschließlich
eine 12-Volt-Stromversorgung
(Batterie oder Starthilfevor-
richtung), wenn Sie Ihrem
Fahrzeug Starthilfe geben.
Versuchen Sie nicht, Ihr
Fahrzeug durch Anschieben zu
starten.
Informationen
Eine falsch entsorgte Batterie
kann umwelt- und gesund-
heitsschädliche Auswirkungen
zur Folge haben. Entsorgen
Sie die Batterie gemäß der vor
Ort geltenden Vorschriften
und Bestimmungen.
Vorgehensweise beim
Fremdstart
1. Positionieren Sie die Fahrzeuge
so nah beieinander, dass die
Länge der Starthilfekabel aus-
reicht. Die Fahrzeuge dürfen
einander jedoch nicht berühren.
2. Meiden Sie Lüfter und andere
bewegliche Teile im Motorraum
auch dann, wenn der Motor
abgestellt ist.
3. Schalten Sie alle elektrischen
Verbraucher (Radio, Beleuchtung,
Klimaanlage etc.) ab. Schalten
Sie nach "P" (Parken, Fahrzeuge
mit Doppelkupplungsgetriebe)
oder in den Leerlauf (Fahrzeuge
mit Schaltgetriebe) und ziehen Sie
die Feststellbremsen. Schalten
Sie beide Fahrzeuge aus.
i
ANMERKUNG
Beim Anheben von Batterien
mit Kunststoffgehäuse kann
durch starken Druck auf das
Gehäuse Batteriesäure aus-
treten. Heben Sie Batterien
mit einer Hebevorrichtung an,
oder halten Sie sie beim
Herausheben mit beiden
Händen an gegenüberlie-
genden Ecken fest.
Versuchen Sie nicht, Ihr
Fahrzeug mittels Starthilfe zu
starten, wenn die Batterie
eingefroren ist.
Versuchen Sie NIEMALS, die
Batterie aufzuladen, während
die Batteriekabel angeklemmt
sind.
Die Elektrik der Zündung
arbeitet mit Hochspannung.
Berühren Sie diese Bauteile
NIEMALS bei laufendem
Motor oder eingeschalteter
Zündung.
Achten Sie darauf, dass die
Überbrückungskabel (+) und
(-) einander nicht berühren.
Andernfalls kommt es mögli-
cherweise zu Funkenbildung.
Beim Überbrücken mit
einer schwachen oder ein-
gefrorenen Batterie besteht
die Gefahr, dass die Batterie
birst oder explodiert.
Pb

6-8
Pannenhilfe

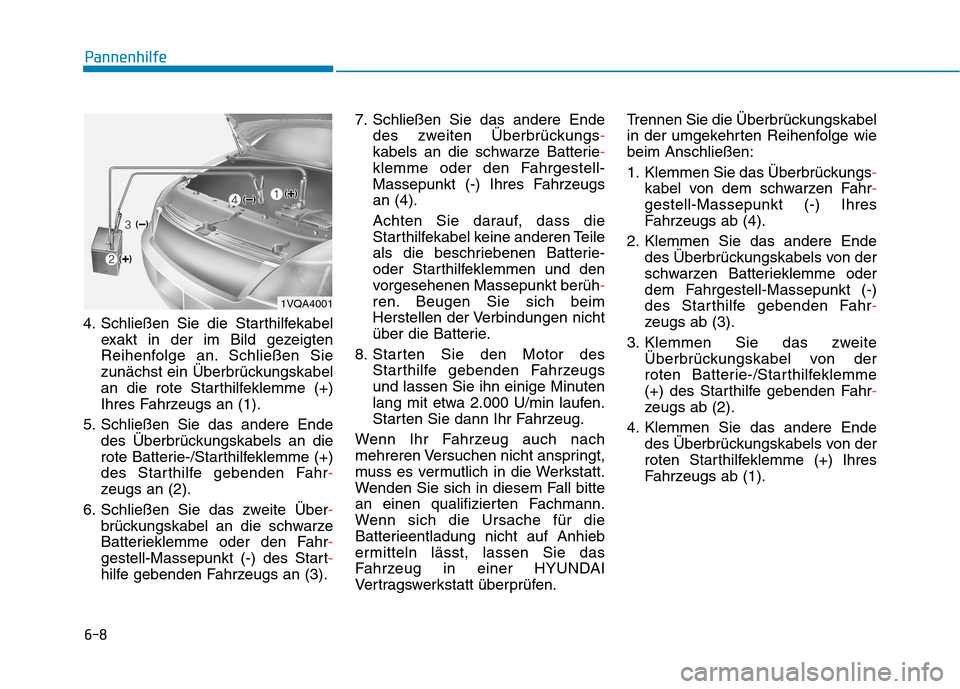

4. Schließen Sie die Starthilfekabel
exakt in der im Bild gezeigten
Reihenfolge an. Schließen Sie
zunächst ein Überbrückungskabel
an die rote Starthilfeklemme (+)
Ihres Fahrzeugs an (1).
5. Schließen Sie das andere Ende
des Überbrückungskabels an die
rote Batterie-/Starthilfeklemme (+)
des Starthilfe gebenden Fahr-
zeugs an (2).
6. Schließen Sie das zweite Über-
brückungskabel an die schwarze
Batterieklemme oder den Fahr-
gestell-Massepunkt (-) des Start-
hilfe gebenden Fahrzeugs an (3).7. Schließen Sie das andere Ende
des zweiten Überbrückungs-
kabels an die schwarze Batterie-
klemme oder den Fahrgestell-
Massepunkt (-) Ihres Fahrzeugs
an (4).
Achten Sie darauf, dass die
Starthilfekabel keine anderen Teile
als die beschriebenen Batterie-
oder Starthilfeklemmen und den
vorgesehenen Massepunkt berüh-
ren. Beugen Sie sich beim
Herstellen der Verbindungen nicht
über die Batterie.
8. Starten Sie den Motor des
Starthilfe gebenden Fahrzeugs
und lassen Sie ihn einige Minuten
lang mit etwa 2.000 U/min laufen.
Starten Sie dann Ihr Fahrzeug.
Wenn Ihr Fahrzeug auch nach
mehreren Versuchen nicht anspringt,
muss es vermutlich in die Werkstatt.
Wenden Sie sich in diesem Fall bitte
an einen qualifizierten Fachmann.
Wenn sich die Ursache für die
Batterieentladung nicht auf Anhieb
ermitteln lässt, lassen Sie das
Fahrzeug in einer HYUNDAI
Vertragswerkstatt überprüfen.Trennen Sie die Überbrückungskabel
in der umgekehrten Reihenfolge wie
beim Anschließen:
1. Klemmen Sie das Überbrückungs-
kabel von dem schwarzen Fahr-
gestell-Massepunkt (-) Ihres
Fahrzeugs ab (4).
2. Klemmen Sie das andere Ende
des Überbrückungskabels von der
schwarzen Batterieklemme oder
dem Fahrgestell-Massepunkt (-)
des Starthilfe gebenden Fahr-
zeugs ab (3).
3. Klemmen Sie das zweite
Überbrückungskabel von der
roten Batterie-/Starthilfeklemme
(+) des Starthilfe gebenden Fahr-
zeugs ab (2).
4. Klemmen Sie das andere Ende
des Überbrückungskabels von der
roten Starthilfeklemme (+) Ihres
Fahrzeugs ab (1).
1VQA4001

6-9
Pannenhilfe
6

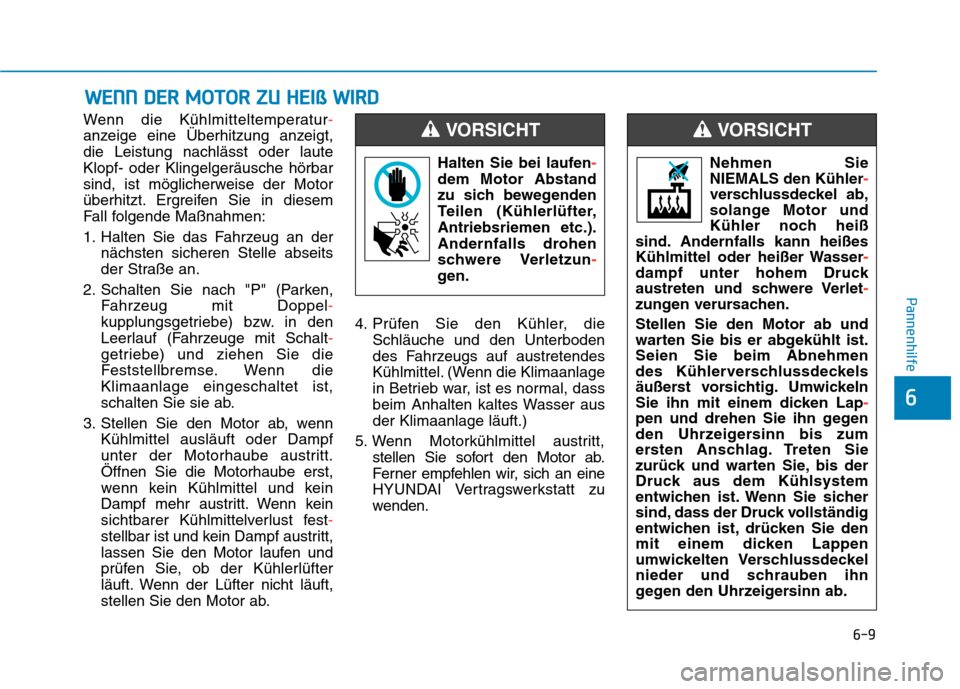

Wenn die Kühlmitteltemperatur-
anzeige eine Überhitzung anzeigt,
die Leistung nachlässt oder laute
Klopf- oder Klingelgeräusche hörbar
sind, ist möglicherweise der Motor
überhitzt. Ergreifen Sie in diesem
Fall folgende Maßnahmen:
1. Halten Sie das Fahrzeug an der
nächsten sicheren Stelle abseits
der Straße an.
2. Schalten Sie nach "P" (Parken,
Fahrzeug mit Doppel-
kupplungsgetriebe) bzw. in den
Leerlauf (Fahrzeuge mit Schalt-
getriebe) und ziehen Sie die
Feststellbremse. Wenn die
Klimaanlage eingeschaltet ist,
schalten Sie sie ab.
3. Stellen Sie den Motor ab, wenn
Kühlmittel ausläuft oder Dampf
unter der Motorhaube austritt.
Öffnen Sie die Motorhaube erst,
wenn kein Kühlmittel und kein
Dampf mehr austritt. Wenn kein
sichtbarer Kühlmittelverlust fest-
stellbar ist und kein Dampf austritt,
lassen Sie den Motor laufen und
prüfen Sie, ob der Kühlerlüfter
läuft. Wenn der Lüfter nicht läuft,
stellen Sie den Motor ab.4. Prüfen Sie den Kühler, die
Schläuche und den Unterboden
des Fahrzeugs auf austretendes
Kühlmittel. (Wenn die Klimaanlage
in Betrieb war, ist es normal, dass
beim Anhalten kaltes Wasser aus
der Klimaanlage läuft.)
5. Wenn Motorkühlmittel austritt,
stellen Sie sofort den Motor ab.
Ferner empfehlen wir, sich an eine
HYUNDAI Vertragswerkstatt zu
wenden.
W WE
EN
NN
N
D
DE
ER
R
M
MO
OT
TO
OR
R
Z
ZU
U
H
HE
EI
Iß
ß
W
WI
IR
RD
D
Halten Sie bei laufen-
dem Motor Abstand
zu sich bewegenden
Teilen (Kühlerlüfter,
Antriebsriemen etc.).
Andernfalls drohen
schwere Verletzun-
gen.
VORSICHT
Nehmen Sie
NIEMALS den Kühler-
verschlussdeckel ab,
solange Motor und
Kühler noch heiß
sind. Andernfalls kann heißes
Kühlmittel oder heißer Wasser-
dampf unter hohem Druck
austreten und schwere Verlet-
zungen verursachen.
Stellen Sie den Motor ab und
warten Sie bis er abgekühlt ist.
Seien Sie beim Abnehmen
des Kühlerverschlussdeckels
äußerst vorsichtig. Umwickeln
Sie ihn mit einem dicken Lap-
pen und drehen Sie ihn gegen
den Uhrzeigersinn bis zum
ersten Anschlag. Treten Sie
zurück und warten Sie, bis der
Druck aus dem Kühlsystem
entwichen ist. Wenn Sie sicher
sind, dass der Druck vollständig
entwichen ist, drücken Sie den
mit einem dicken Lappen
umwickelten Verschlussdeckel
nieder und schrauben ihn
gegen den Uhrzeigersinn ab.
VORSICHT
