2018 PEUGEOT 5008 Betriebsanleitungen (in German)

255

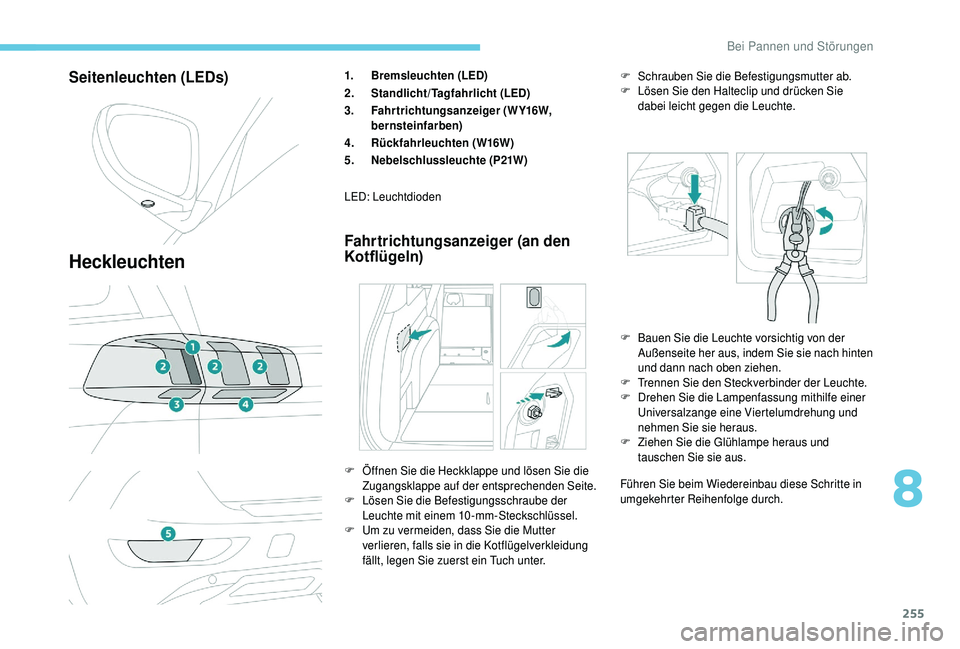

Seitenleuchten (LEDs)
Heckleuchten
1.Bremsleuchten (LED)
2. Standlicht/Tagfahrlicht (LED)
3. Fahrtrichtungsanzeiger (WY16W,
bernsteinfarben)
4. Rückfahrleuchten (W16W)
5. Nebelschlussleuchte (P21W)
Fahrtrichtungsanzeiger (an den
Kotflügeln)
Führen Sie beim Wiedereinbau diese Schritte in
umgekehrter Reihenfolge durch.
LED: Leuchtdioden
F
Ö
ffnen Sie die Heckklappe und lösen Sie die
Zugangsklappe auf der entsprechenden Seite.
F

L

ösen Sie die Befestigungsschraube der
Leuchte mit einem 10-mm-Steckschlüssel.
F

U

m zu vermeiden, dass Sie die Mutter
verlieren, falls sie in die Kotflügelverkleidung
fällt, legen Sie zuerst ein Tuch unter. F

B
auen Sie die Leuchte vorsichtig von der
Außenseite her aus, indem Sie sie nach hinten
und dann nach oben ziehen.
F
T
rennen Sie den Steckverbinder der Leuchte.
F
D
rehen Sie die Lampenfassung mithilfe einer
Universalzange eine Viertelumdrehung und
nehmen Sie sie heraus.
F
Z
iehen Sie die Glühlampe heraus und
tauschen Sie sie aus.
F
S
chrauben Sie die Befestigungsmutter ab.
F
L
ösen Sie den Halteclip und drücken Sie
dabei leicht gegen die Leuchte.
8
Bei Pannen und Störungen

256

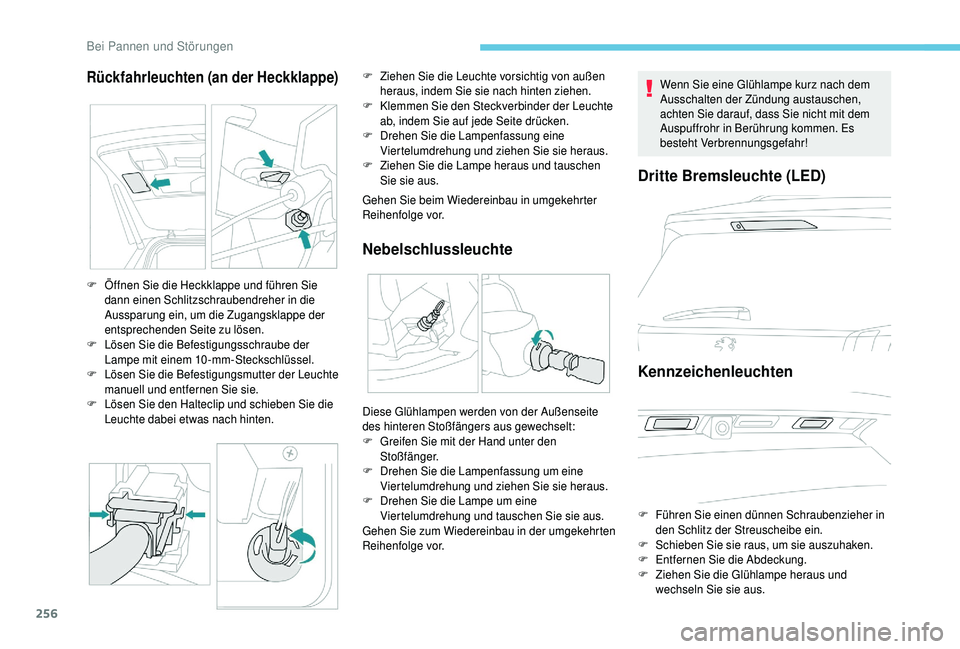

Rückfahrleuchten (an der Heckklappe)
Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor.
Nebelschlussleuchte
F Öffnen Sie die Heckklappe und führen Sie dann einen Schlitzschraubendreher in die
Aussparung ein, um die Zugangsklappe der
entsprechenden Seite zu lösen.
F

L
ösen Sie die Befestigungsschraube der
Lampe mit einem 10-mm-Steckschlüssel.
F

L
ösen Sie die Befestigungsmutter der Leuchte
manuell und entfernen Sie sie.
F

L
ösen Sie den Halteclip und schieben Sie die
Leuchte dabei etwas nach hinten. F

Z
iehen Sie die Leuchte vorsichtig von außen
heraus, indem Sie sie nach hinten ziehen.
F
K
lemmen Sie den Steckverbinder der Leuchte
ab, indem Sie auf jede Seite drücken.
F
D
rehen Sie die Lampenfassung eine
Viertelumdrehung und ziehen Sie sie heraus.
F
Z
iehen Sie die Lampe heraus und tauschen
Sie sie aus. Wenn Sie eine Glühlampe kurz nach dem
Ausschalten der Zündung austauschen,
achten Sie darauf, dass Sie nicht mit dem
Auspuffrohr in Berührung kommen. Es
besteht Verbrennungsgefahr!
Diese Glühlampen werden von der Außenseite
des hinteren Stoßfängers aus gewechselt:
F
G
reifen Sie mit der Hand unter den
Stoßfänger.
F

D
rehen Sie die Lampenfassung um eine
Viertelumdrehung und ziehen Sie sie heraus.
F

D
rehen Sie die Lampe um eine
Viertelumdrehung und tauschen Sie sie aus.
Gehen Sie zum Wiedereinbau in der umgekehrten
Reihenfolge vor.
Dritte Bremsleuchte (LED)
Kennzeichenleuchten
F Führen Sie einen dünnen Schraubenzieher in den Schlitz der Streuscheibe ein.
F

S
chieben Sie sie raus, um sie auszuhaken.
F

E
ntfernen Sie die Abdeckung.
F

Z
iehen Sie die Glühlampe heraus und
wechseln Sie sie aus.
Bei Pannen und Störungen

257

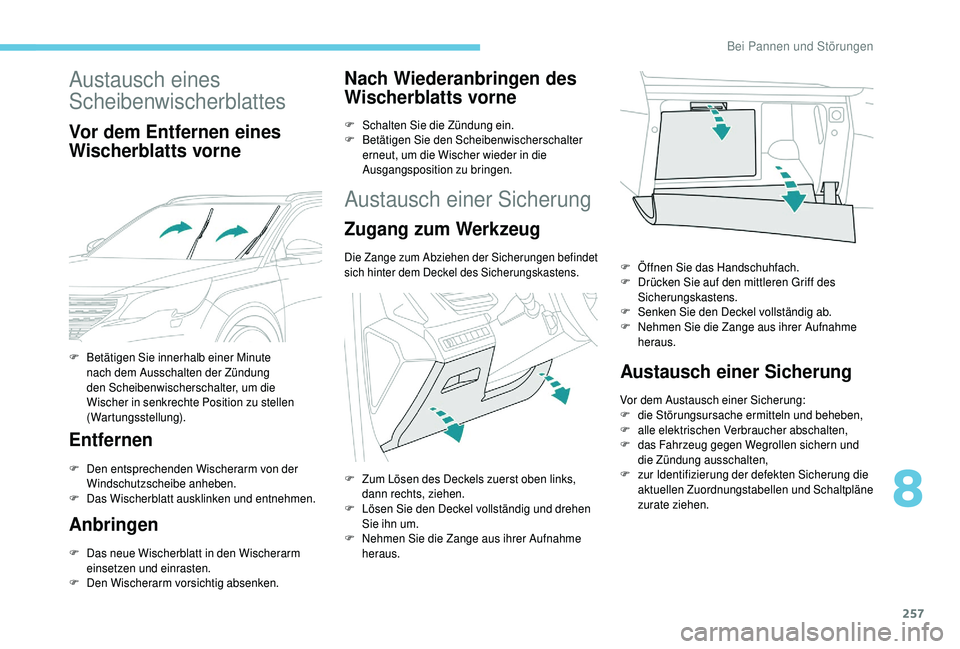

Austausch eines
Scheibenwischerblattes
Vor dem Entfernen eines
Wischerblatts vorne
Entfernen
F Den entsprechenden Wischerarm von der Windschutzscheibe anheben.
F

D
as Wischerblatt ausklinken und entnehmen.
Anbringen
F Das neue Wischerblatt in den Wischerarm einsetzen und einrasten.
F

D
en Wischerarm vorsichtig absenken.
Nach Wiederanbringen des
Wischerblatts vorne
F Schalten Sie die Zündung ein.
F B etätigen Sie den Scheibenwischerschalter
erneut, um die Wischer wieder in die
Ausgangsposition zu bringen.
Austausch einer Sicherung
Zugang zum Werkzeug
Die Zange zum Abziehen der Sicherungen befindet
sich hinter dem Deckel des Sicherungskastens.
Austausch einer Sicherung
Vor dem Austausch einer Sicherung:
F d ie Störungsursache ermitteln und beheben,
F

all
e elektrischen Verbraucher abschalten,
F

d
as Fahrzeug gegen Wegrollen sichern und
die Zündung ausschalten,
F

z
ur Identifizierung der defekten Sicherung die
aktuellen Zuordnungstabellen und Schaltpläne
zurate ziehen.
F

B

etätigen Sie innerhalb einer Minute
nach dem Ausschalten der Zündung
den Scheibenwischerschalter, um die
Wischer in senkrechte Position zu stellen
(Wartungsstellung).
F

Z

um Lösen des Deckels zuerst oben links,
dann rechts, ziehen.
F

L

ösen Sie den Deckel vollständig und drehen
Sie ihn um.
F

N

ehmen Sie die Zange aus ihrer Aufnahme
heraus. F

Ö
ffnen Sie das Handschuhfach.
F
D
rücken Sie auf den mittleren Griff des
Sicherungskastens.
F
S
enken Sie den Deckel vollständig ab.
F
N
ehmen Sie die Zange aus ihrer Aufnahme
heraus.
8
Bei Pannen und Störungen

258
Um einen Eingriff an einer Sicherung
vorzunehmen, ist es unbedingt erforderlich:
F
d
ie Spezialzange zu benutzen, um die
Sicherung abzuziehen und den Zustand ihres
Drahts zu überprüfen,
F

e
ine defekte Sicherung immer durch eine
Sicherung der gleichen Stärke (gleiche Farbe)
zu ersetzen; eine andere Stärke könnte eine
Fehlfunktion hervorrufen (Brandgefahr).
Wenn die Störung nach dem Austausch
einer Sicherung erneut auftritt, lassen Sie
die elektrische Anlage von einem Vertreter
des PEUGEOT-Händlernetzes oder einer
qualifizierten Fachwerkstatt überprüfen.
Die Zuordnungstabellen für die Sicherungen und
die entsprechenden Schaltpläne erhalten Sie von
einem Vertreter des PEUGEOT-Händlernetzes
oder einer qualifizierten Fachwerkstatt.
Der Austausch einer anderen als in den
Zuordnungstabellen aufgelisteten Sicherung
kann zu einer schwerwiegenden Störung an
Ihrem
Fahrzeug führen. Wenden Sie sich an
einen zugelassenen Vertreter des PEUGEOT-
Händlernetzes oder eine qualifizierte
Fachwerkstatt.
Einbau von elektrischem Zubehör
Die elektrische Anlage Ihres Fahrzeugs wurde so
konzipiert, dass sie mit der elektrischen Serien-
oder Sonderausstattung störungsfrei funktioniert.
Bitte wenden Sie sich an einen Vertreter
des PEUGEOT-Händlernetzes oder an
eine qualifizierte Fachwerkstatt, bevor Sie
noch weitere elektrische Zubehörteile oder
Ausstattungen einbauen.
Für die Behebung von Funktionsstörungen,
deren Ursache der Einbau und die Verwendung
von elektrischem Zubehör ist, welches nicht von
PEUGEOT geliefert und empfohlen wird und/oder
nicht nach den entsprechenden Richtlinien des
Herstellers eingebaut wurde, übernimmt PEUGEOT
grundsätzlich keine Haftung, leistet keinen Ersatz
und erstattet nicht die daraus entstandenen
Instandsetzungskosten, insbesondere wenn der
Verbrauch aller angeschlossenen Zubehörgeräte
mehr als 10

mA beträgt.
Sicherungen im
Armaturenbrett
Der Sicherungskasten befindet sich im unteren
Teil des Armaturenbretts (auf der linken Seite).
Um Zugang zu den Sicherungen zu erhalten,
denselben Vorgang befolgen wie zum Zugang auf
das Werkzeug zum Austauschen der Sicherungen
beschrieben.
Zusätzliche Informationen zum Thema
Zugang zum Bordwerkzeug finden Sie im
entsprechenden Abschnitt.
In Ordnung
Fehlerhaft
Zange
Bei Pannen und Störungen

259
Nummer der SicherungStärke (A)Abgesicherter Stromkreis
F1 3
A Keyless-System
F2 5
A Multifunktionsbildschirm
F5 5
A Rückfahrkamera, Einparkhilfe
F7 10


A HiFi-Verstärker
F8 20
A Heckscheibenwischer
F10 30
A Schlösser
F11 30
A Schlösser
F17 10


A 12V-Anschluss für Zubehör im Kofferraum
F18 5
A Notruf und Pannenhilferuf
F22 3
A Handschuhfachbeleuchtung
F26 3
A Anzeige der Warnleuchten für nicht angelegte Gurte
F27 3
A Regen-/Helligkeitssensor
F31 5
A Airbags
F33 15


A 12V-Anschluss für Zubehör vorne
F35 5
A Kombiinstrument
F36 20
A Autoradio, Touchscreen, CD-Player, Audio-/
Navigationssystem
Nummer der SicherungStärke (A) Abgesicherter Stromkreis
F17 10


A Speichern der Fahrpositionen
Ausführung 1 (Full)
Sicherungskasten 1
Sicherungskasten 2
8
Bei Pannen und Störungen

260
Ausführung 2 (Eco)
Nummer der SicherungStärke (A)Abgesicherter Stromkreis
F4 15


A Signalhorn
F5 20
A Scheibenwaschpumpe vorne
F6 20
A Scheibenwaschpumpe hinten
F7 10


A 12V-Anschluss für Zubehör
F8 20
A Heckscheibenwischer
F10 30
A Schlösser
F11 30
A Schlösser
F14 5
A Alarmanlage
F17 5
A Kombiinstrument
F22 3
A Regen-/Helligkeitssensor
F24 5
A Rückfahrkamera, Einparkhilfe
F25 5
A Airbags
F27 5
A Alarmanlage
F28 5
A Notruf und Pannenhilferuf
F29 20
A Autoradio, Touchscreen, CD-Player, Audio-/
Navigationssystem
F32 15


A Zigarettenanzünder
F36 5
A Handschuhfachbeleuchtung
Bei Pannen und Störungen

261

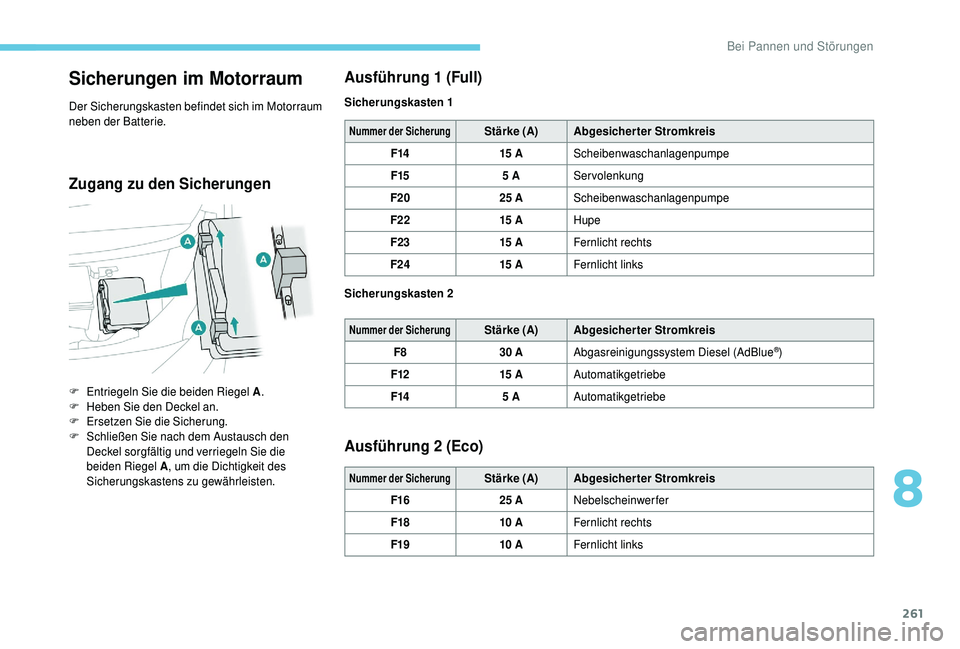

Sicherungen im Motorraum
Der Sicherungskasten befindet sich im Motorraum
neben der Batterie.
Zugang zu den SicherungenAusführung 1

(Full)
Nummer der SicherungStärke (A)
Abgesicherter Stromkreis
F14 15


A Scheibenwaschanlagenpumpe
F15 5
A Servolenkung
F20 25
A Scheibenwaschanlagenpumpe
F22 15


A Hupe
F23 15


A Fernlicht rechts
F24 15


A Fernlicht links
Nummer der SicherungStärke (A) Abgesicherter Stromkreis
F8 30
A Abgasreinigungssystem Diesel (AdBlue
®)
F12 15


A Automatikgetriebe
F14 5

A Automatikgetriebe
Ausführung 2 (Eco)
Nummer der SicherungStärke (A) Abgesicherter Stromkreis
F16 25
A Nebelscheinwerfer
F18 10


A Fernlicht rechts
F19 10


A Fernlicht links
F

E

ntriegeln Sie die beiden Riegel A
.
F

H

eben Sie den Deckel an.
F

E

rsetzen Sie die Sicherung.
F

S

chließen Sie nach dem Austausch den
Deckel sorgfältig und verriegeln Sie die
beiden Riegel A , um die Dichtigkeit des
Sicherungskastens zu gewährleisten. Sicherungskasten 1
Sicherungskasten 2
8
Bei Pannen und Störungen

262
12V-Batterie
Anleitung zum Starten des Motors mit einer
anderen Batterie oder zum Aufladen Ihrer
entladenen Batterie.
Allgemeines
Bleihaltige Starterbatterien
Batterien enthalten schädliche
Substanzen, wie Schwefelsäure und Blei.
Sie müssen entsprechend den
gesetzlichen Vorschriften entsorgt werden
und gehören auf keinen Fall in den
Hausmüll.
Geben Sie verbrauchte Batterien an einer
dafür vorgesehenen Sammelstelle ab.
Schützen Sie Augen und Gesicht, bevor Sie
mit den Arbeiten an der Batterie beginnen.
Arbeiten an der Batterie müssen in einem
gut belüfteten Bereich in großem Abstand
von offenem Feuer oder Funkenquellen
erfolgen, um Explosions- und Brandgefahr
auszuschließen.
Waschen Sie sich nach Abschluss der
Arbeiten die Hände.
Zugang zur Batterie
Die Batterie befindet sich im Motorraum.
(+) Pol
Enthält eine Schnellverschlussklemme.
(-) Pol
Der Minuspol der Batterie ist nicht zugänglich;
daher befindet sich ein separater Massepunkt in
der Nähe der Batterie.
Starten mit einer
Fremdbatterie
Wenn Ihre Fahrzeugbatterie entladen ist, kann
das Fahrzeug mit einer Hilfsbatterie (externe
Batterie oder Batterie eines anderen Fahrzeugs)
und Starthilfekabeln oder mithilfe eines Starthilfe-
Boosters gestartet werden.
Um an den (+) Pol zu gelangen:
F

E

ntriegeln Sie die Motorhaube mit dem Hebel
innen und dann mit dem Hebel außen,
F

h

eben Sie die Motorhaube an und arretieren
Sie diese mit der Haltestange. Starten Sie das Fahrzeug niemals über ein
angeschlossenes Batterieladegerät.
Verwenden Sie niemals einen Starthilfe-
Booster mit einer Betriebsspannung von 24V
oder mehr.
Überprüfen Sie zuerst, dass die Hilfsbatterie
eine Nennspannung von 12V und eine
Kapazität hat, die mindestens der Kapazität
der entladenen Batterie entspricht.
Die beiden Fahrzeuge dür fen sich nicht
berühren.
Schalten Sie bei beiden Fahrzeugen alle
elektrischen Verbraucher (Audiosystem,
Scheibenwischer, Beleuchtung usw.) aus.
Achten Sie darauf, dass die Starthilfekabel
sich nicht in der Nähe von beweglichen
Teilen des Motors befinden (Ventilator,
Riemen usw.).
Klemmen Sie den Pluspol (+) nicht bei
laufendem Motor ab.
Bei Pannen und Störungen
