143

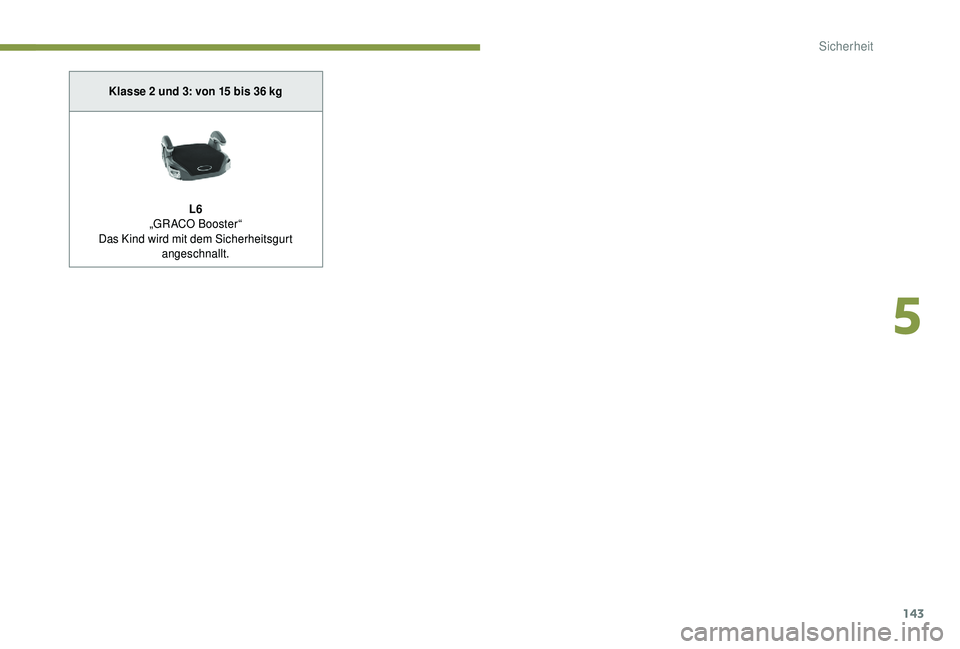

Klasse 2 und 3: von 15 bis 36 kg
L 6
„GRACO Booster“
Das Kind wird mit dem Sicherheitsgurt angeschnallt.
5
Sicherheit

144

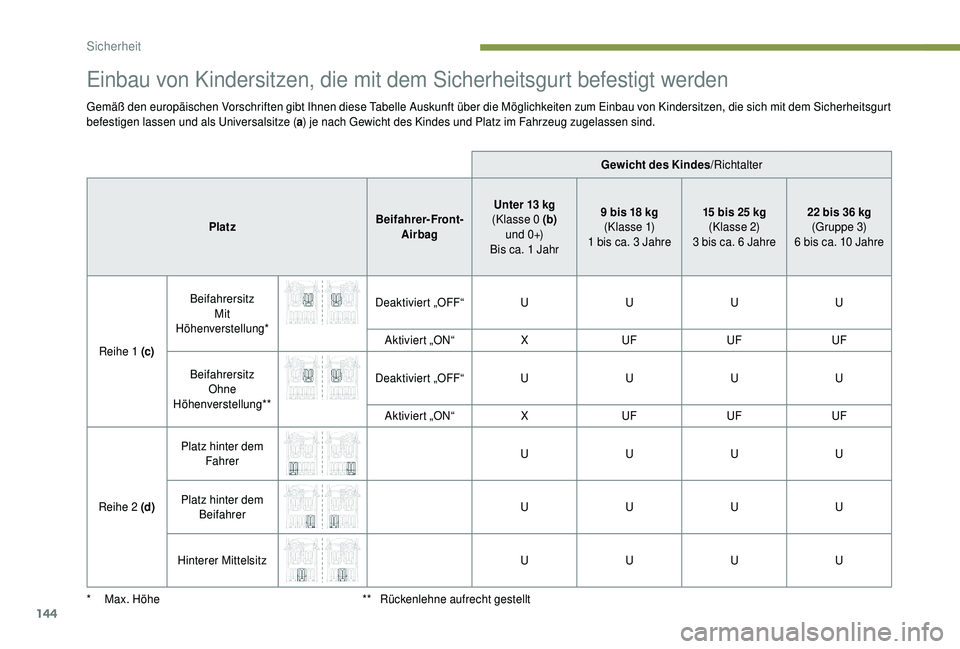

Einbau von Kindersitzen, die mit dem Sicherheitsgurt befestigt werden
Gemäß den europäischen Vorschriften gibt Ihnen diese Tabelle Auskunft über die Möglichkeiten zum Einbau von Kindersitzen, die sich mit dem Sicherheitsgurt
befestigen lassen und als Universalsitze (a) je nach Gewicht des Kindes und Platz im Fahrzeug zugelassen sind.
Gewicht des Kindes/Richtalter
Platz Beifahrer-Front-
Airbag Unter 13
kg
(Klasse 0
(b)
u n d 0 +)
Bis ca. 1
Jahr9
bis 18 kg
(Klasse 1)
1
bis ca. 3 Jahre15
bis 25 kg
(Klasse 2)
3
bis ca. 6 Jahre22
bis 36 kg
(Gr uppe 3)
6
bis ca. 10 Jahre
Reihe 1
(c)Beifahrersitz
Mit
Höhenverstellung* Deaktiviert „OFF“
UUUU
Aktiviert „ON“ XUF UFUF
Beifahrersitz Ohne
Höhenverstellung** Deaktiviert „OFF“
UUUU
Aktiviert „ON“ XUF UFUF
Reihe 2
(d)Platz hinter dem
Fahrer U
UUU
Platz hinter dem Beifahrer U
UUU
Hinterer Mittelsitz UUUU
*

M
ax. Höhe **

R
ückenlehne aufrecht gestellt
Sicherheit

145
(a)Universal-Kindersitz: Kindersitz, der
sich in allen Fahrzeugen mit dem
Sicherheitsgurt installieren lässt.
(b) Klasse 0: Geburt bis 10
kg. Babyschalen
und Babytragetaschen können nicht auf
dem Beifahrersitz vorne oder in der
3. Sitzreihe eingebaut werden.
(c) Erkundigen Sie sich nach der in Ihrem
Land geltenden Gesetzgebung, bevor
Sie auf diesem Platz einen Kindersitz
installieren.
(d) Um einen Kindersitz hinten entgegen
der Fahrtrichtung oder in Fahrtrichtung
zu installieren, schieben Sie den
Vordersitz nach vorne und kippen dann
die Rückenlehne nach vorne, um für den
Kindersitz und die Beine des Kindes
ausreichend Platz zu lassen.

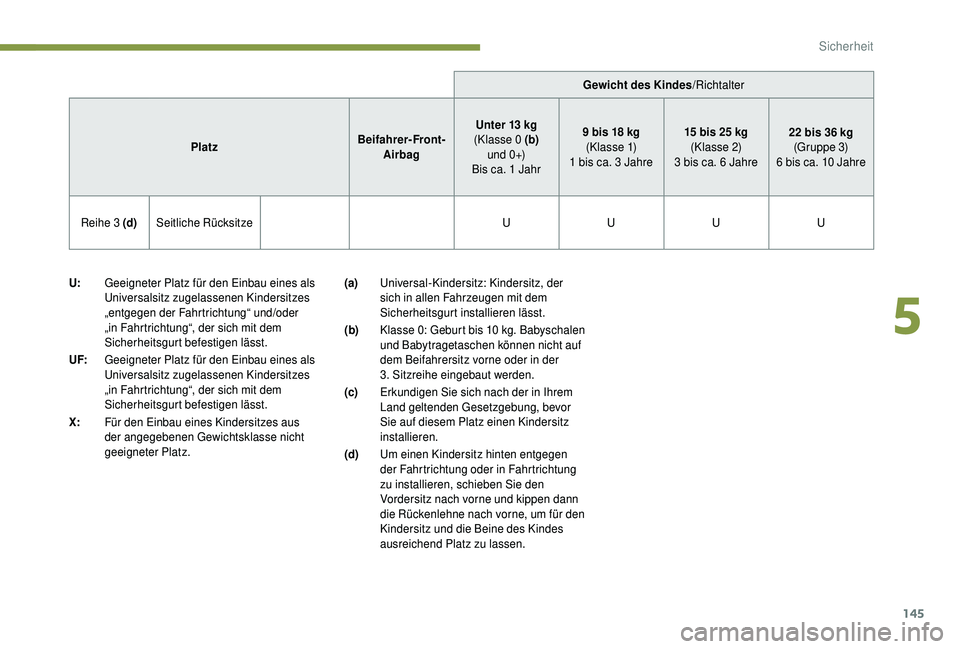

U:
Geeigneter Platz für den Einbau eines als
Universalsitz zugelassenen Kindersitzes
„entgegen der Fahrtrichtung“ und/oder
„in Fahrtrichtung“, der sich mit dem
Sicherheitsgurt befestigen lässt.
UF: Geeigneter Platz für den Einbau eines als
Universalsitz zugelassenen Kindersitzes
„in Fahrtrichtung“, der sich mit dem
Sicherheitsgurt befestigen lässt.
X: Für den Einbau eines Kindersitzes aus
der angegebenen Gewichtsklasse nicht
geeigneter Platz. Gewicht des Kindes
/Richtalter
Platz Beifahrer-Front-
Airbag Unter 13 kg
(Klasse 0 (b)

u n d 0 +)
Bis ca. 1 Jahr
9 bis 18 kg
(Klasse 1)
1 bis ca. 3 Jahre
15 bis 25 kg
(Klasse 2)
3 bis ca. 6 Jahre
22 bis 36 kg
(Gr uppe 3)
6 bis ca. 10 Jahre
Reihe 3

(d)
Seitliche Rücksitze UUUU
5
Sicherheit

146
„ISOFIX“-Halterungen
Die nachstehend aufgeführten Sitze sind mit den
ISOFIX-konformen Halterungen ausgerüstet.
Hierbei handelt es sich um drei Ösen an jedem
Sitz:Durch diese Vorrichtung wird, im Falle eines
Frontalaufpralls, eine Kippbewegung des
Kindersitzes nach vorne begrenzt.
Mit dem ISOFIX-System lässt sich der Kindersitz
sicher, stabil und schnell in Ihrem Fahrzeug
montieren.
Die ISOFIX-Kindersitze sind mit zwei Rastarmen
ausgestattet, die sich in die beiden Ösen A
einklinken lassen.
Manche Sitze verfügen auch über einen oberen
Gurt , der an der Verankerung B befestigt wird. F

d
en Gurt des Kindersitzes hinter der aufrecht
gestellten Rückenlehne des Sitzes mittig
durch die Öffnungen der Kopfstützenstangen
führen,
F

d
ie Halterung des oberen Gurtes an der
Verankerung B befestigen,
F

d
en oberen Gurt festziehen.
Beim Einbau eines ISOFIX-Kindersitzes auf
dem linken Sitz der Rückbank sollten Sie vor
dessen Befestigung den Sicherheitsgurt in
Richtung Fahrzeugmitte drücken, damit die
Funktion des Gurts nicht beeinträchtigt wird.
Ein falsch eingebauter Kindersitz
beeinträchtigt den Schutz des Kindes bei
einem Unfall.
Beachten Sie bitte strikt die
Montageanweisungen, die in der mit dem
Kindersitz gelieferten Montageanleitung zu
finden sind.
In der Übersicht der ISOFIX-Kindersitze
finden Sie die Einbaumöglichkeiten für
ISOFIX-Kindersitze in Ihrem Fahrzeug.
-

z
wei durch eine Markierung gekennzeichnete
Ösen A zwischen Rückenlehne und Sitzfläche
des Fahrzeugsitzes, -
ei

ne Verankerung B, TOP TETHER genannt,
die sich hinter dem Sitz befindet und der
Befestigung des oberen Gurtes dient; sie ist
mit einer Markierung gekennzeichnet.
Um den Kindersitz am TOP TETHER zu
befestigen:
F

d
ie Kopfstütze vor Einbau des Kindersitzes
auf diesem Sitzplatz entfernen und verstauen
(die Kopfstütze wieder einsetzen, sobald der
Kindersitz entfernt worden ist),
Sicherheit

147

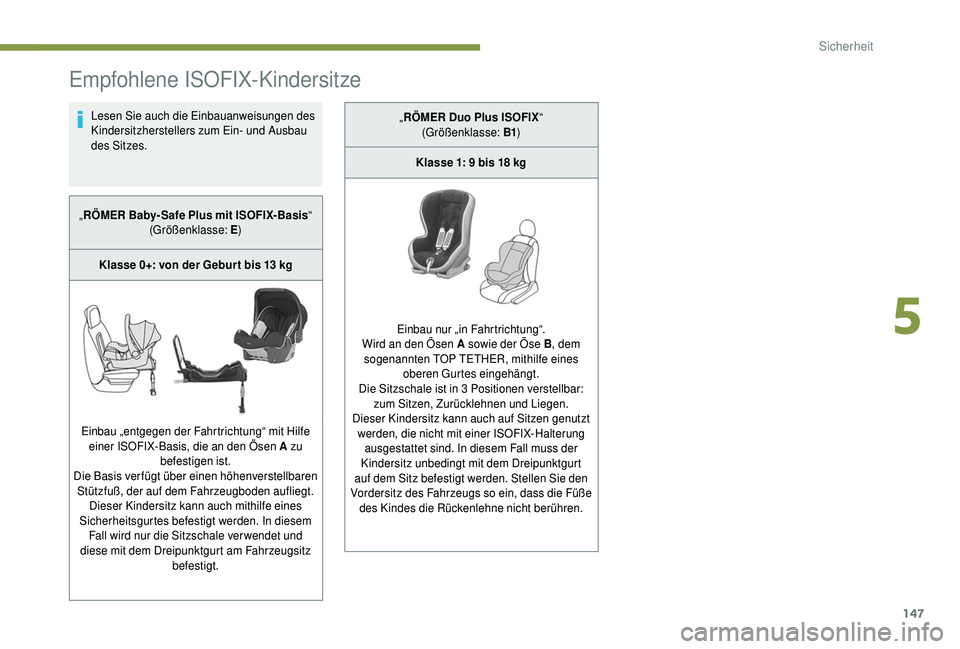

Empfohlene ISOFIX-Kindersitze
Lesen Sie auch die Einbauanweisungen des
Kindersitzherstellers zum Ein- und Ausbau
des Sitzes.
„ RÖMER Baby- Safe Plus mit ISOFIX- Basis “
(Größenklasse: E )
Klasse 0+: von der Gebur t bis 13
kg
Einbau „entgegen der Fahrtrichtung“ mit Hilfe einer ISOFIX-Basis, die an den Ösen A zu befestigen ist.
Die Basis verfügt über einen höhenverstellbaren Stützfuß, der auf dem Fahrzeugboden aufliegt. Dieser Kindersitz kann auch mithilfe eines
Sicherheitsgurtes befestigt werden. In diesem Fall wird nur die Sitzschale ver wendet und
diese mit dem Dreipunktgurt am Fahrzeugsitz befestigt. „
RÖMER Duo Plus ISOFIX “
(Größenklasse: B1 )
Klasse 1: 9 bis 18 kg
Einbau nur „in Fahrtrichtung“.
Wird an den Ösen A sowie der Öse B , dem
sogenannten TOP TETHER, mithilfe eines oberen Gurtes eingehängt.
Die Sitzschale ist in 3
Positionen verstellbar:
zum Sitzen, Zurücklehnen und Liegen.
Dieser Kindersitz kann auch auf Sitzen genutzt werden, die nicht mit einer ISOFIX-Halterung ausgestattet sind. In diesem Fall muss der
Kindersitz unbedingt mit dem Dreipunktgurt
auf dem Sitz befestigt werden. Stellen Sie den
Vordersitz des Fahrzeugs so ein, dass die Füße des Kindes die Rückenlehne nicht berühren.
5
Sicherheit

148

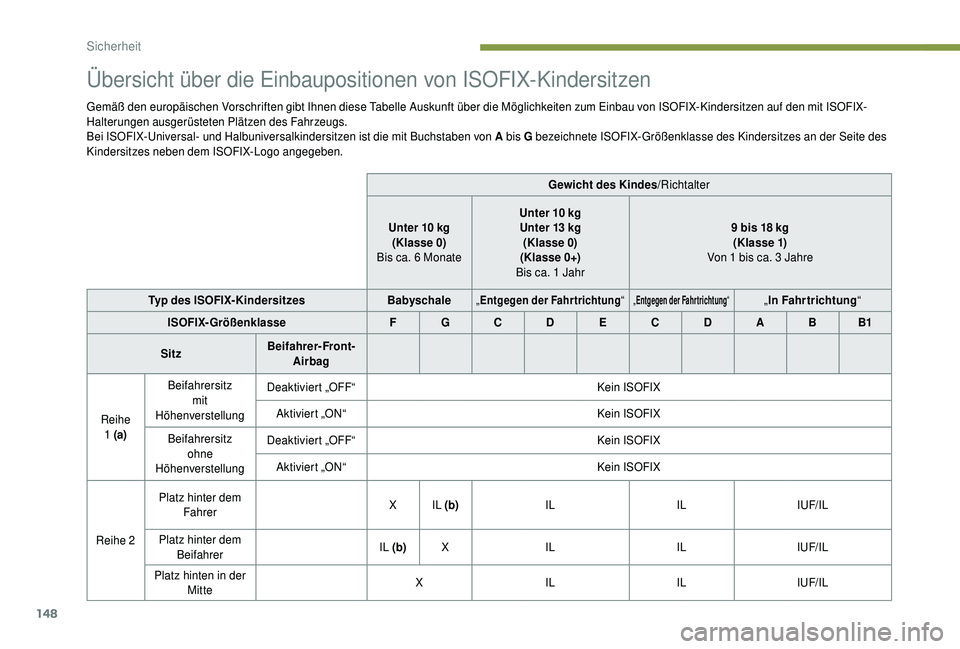

Übersicht über die Einbaupositionen von ISOFIX-Kindersitzen
Gemäß den europäischen Vorschriften gibt Ihnen diese Tabelle Auskunft über die Möglichkeiten zum Einbau von ISOFIX-Kindersitzen auf den mit ISOFIX-
Halterungen ausgerüsteten Plätzen des Fahrzeugs.
Bei ISOFIX-Universal- und Halbuniversalkindersitzen ist die mit Buchstaben von A bis G bezeichnete ISOFIX-Größenklasse des Kindersitzes an der Seite des
Kindersitzes neben dem ISOFIX-Logo angegeben.Gewicht des Kindes/Richtalter
Unter 10
kg
(Klasse 0)
Bis ca. 6
MonateUnter 10
kg
Unter 13
kg
(Klasse 0)
(Klasse 0+)
Bis ca. 1
Jahr9 bis 18 kg
(Klasse 1)
Von 1
bis ca. 3 Jahre
Typ des ISOFIX-Kindersitzes Babyschale
„Entgegen der Fahrtrichtung “„Entgegen der Fahrtrichtung “„In Fahrtrichtung “
ISOFIX-Größenklasse F G C D E C D A B B1
Sitz Beifahrer-Front-
Airbag
Reihe 1

(a) Beifahrersitz
mit
Höhenverstellung Deaktiviert „OFF“
Kein ISOFIX
Aktiviert „ON“ Kein ISOFIX
Beifahrersitz ohne
Höhenverstellung Deaktiviert „OFF“
Kein ISOFIX
Aktiviert „ON“ Kein ISOFIX
Reihe 2 Platz hinter dem
Fahrer X IL (b)
ILILIUF/IL
Platz hinter dem Beifahrer IL (b)
X IL ILIUF/IL
Platz hinten in der Mitte X
IL ILIUF/IL
Sicherheit

149

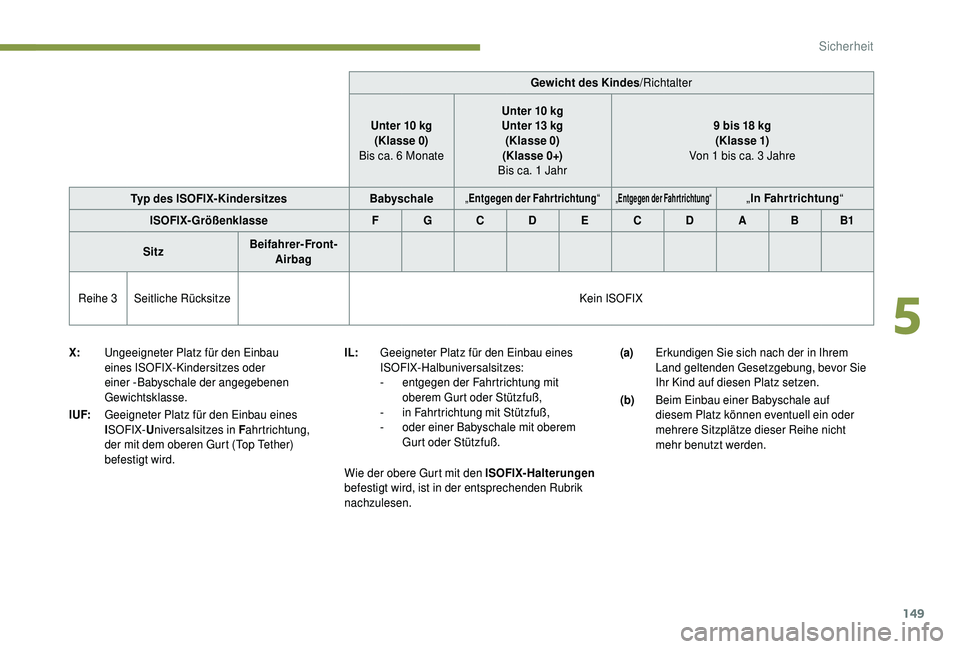

X:Ungeeigneter Platz für den Einbau
eines ISOFIX-Kindersitzes oder
einer -Babyschale der angegebenen
Gewichtsklasse.
I UF: Geeigneter Platz für den Einbau eines
ISOFIX- Universalsitzes in F ahrtrichtung,
der mit dem oberen Gurt (Top Tether)
befestigt wird. IL:
Geeigneter Platz für den Einbau eines
ISOFIX-Halbuniversalsitzes:
-

e
ntgegen der Fahrtrichtung mit
oberem Gurt oder Stützfuß,
-

i
n Fahrtrichtung mit Stützfuß,
-

o
der einer Babyschale mit oberem
Gurt oder Stützfuß. (a)
Erkundigen Sie sich nach der in Ihrem
Land geltenden Gesetzgebung, bevor Sie
Ihr Kind auf diesen Platz setzen.
(b) Beim Einbau einer Babyschale auf
diesem Platz können eventuell ein oder
mehrere Sitzplätze dieser Reihe nicht
mehr benutzt werden.
Gewicht des Kindes
/Richtalter
Unter 10 kg
(Klasse 0)
Bis ca. 6 Monate
Unter 10 kg
Unter 13 kg
(Klasse 0)
(Klasse 0+)
Bis ca. 1 Jahr
9 bis 18 kg
(Klasse 1)
Von 1 bis ca. 3 Jahre
Typ des ISOFIX-Kindersitzes Babyschale
„Entgegen der Fahrtrichtung “„Entgegen der Fahrtrichtung “„In Fahrtrichtung “
ISOFIX-Größenklasse F G C D E C D A B B1
Sitz Beifahrer-Front-
Airbag
Reihe 3 Seitliche Rücksitze Kein ISOFIX
Wie der obere Gurt mit den ISOFIX-Halterungen
befestigt wird, ist in der entsprechenden Rubrik
nachzulesen.
5
Sicherheit

150

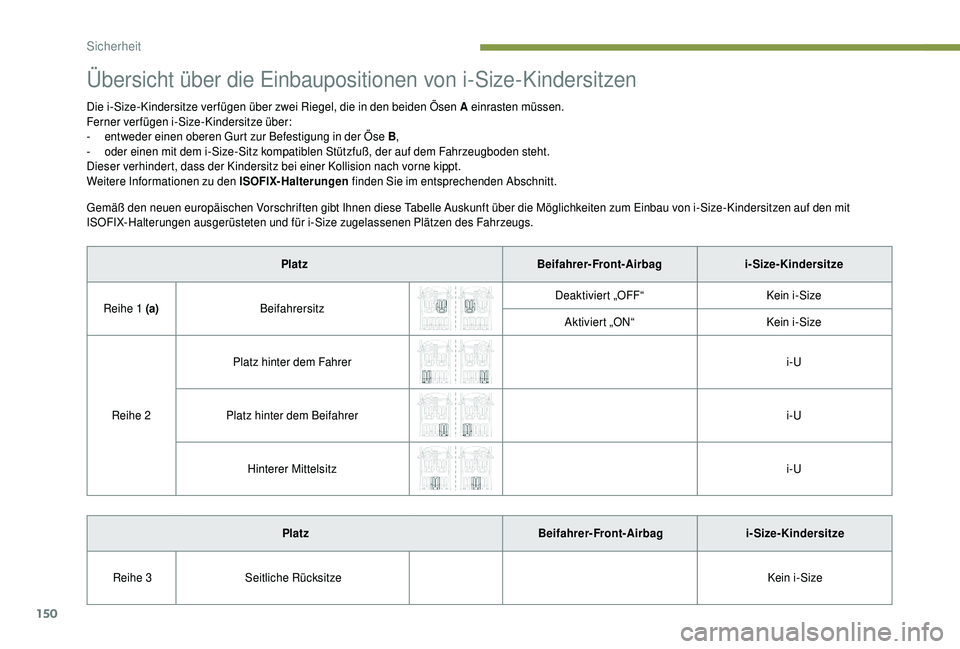

Übersicht über die Einbaupositionen von i-Size-Kindersitzen
Die i-Size-Kindersitze verfügen über zwei Riegel, die in den beiden Ösen A einrasten müssen.
Ferner verfügen i-Size-Kindersitze über:
-
e
ntweder einen oberen Gurt zur Befestigung in der Öse B ,
-

o
der einen mit dem i-Size-Sitz kompatiblen Stützfuß, der auf dem Fahrzeugboden steht.
Dieser verhindert, dass der Kindersitz bei einer Kollision nach vorne kippt.
Weitere Informationen zu den ISOFIX-Halterungen finden Sie im entsprechenden Abschnitt.
Gemäß den neuen europäischen Vorschriften gibt Ihnen diese Tabelle Auskunft über die Möglichkeiten zum Einbau von i-Size-Kindersitzen auf den mit
ISOFIX-Halterungen ausgerüsteten und für i-Size zugelassenen Plätzen des Fahrzeugs.
Platz Beifahrer-Front-Airbagi-Size-Kindersitze
Reihe 1
(a) Beifahrersitz Deaktiviert „OFF“
Kein i-Size
Aktiviert „ON“ Kein i-Size
Reihe 2 Platz hinter dem Fahrer
i-U
Platz hinter dem Beifahrer i-U
Hinterer Mittelsitz i-U
Platz Beifahrer-Front-Airbagi-Size-Kindersitze
Reihe 3 Seitliche Rücksitze Kein i-Size
