2018 PEUGEOT 5008 Betriebsanleitungen (in German)

231

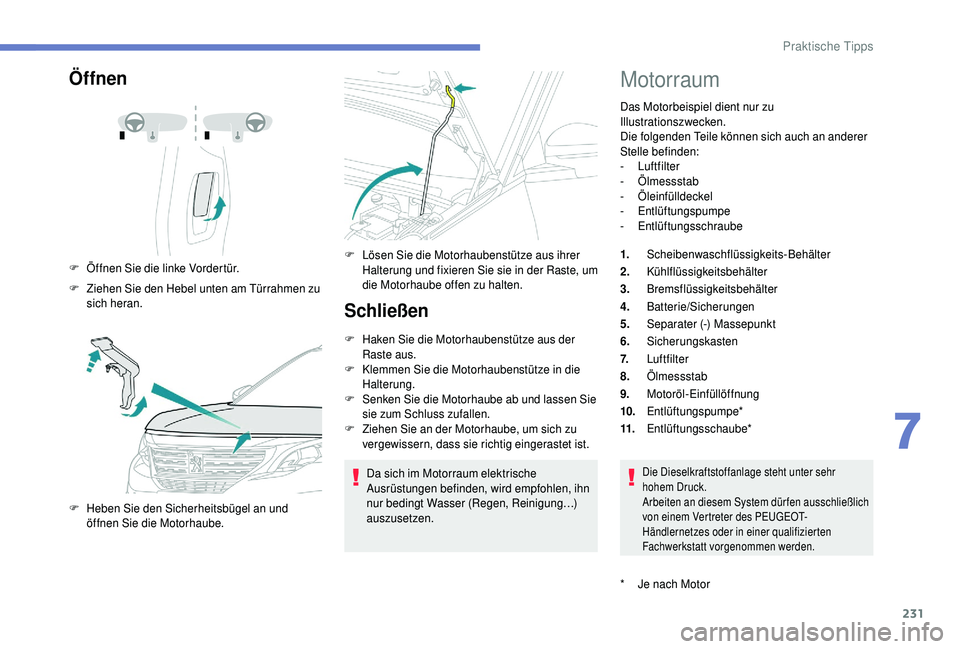

Öffnen
F Öffnen Sie die linke Vordertür.
F
Z
iehen Sie den Hebel unten am Türrahmen zu
sich heran.
F

H
eben Sie den Sicherheitsbügel an und
öffnen Sie die Motorhaube. F
L ösen Sie die Motorhaubenstütze aus ihrer
Halterung und fixieren Sie sie in der Raste, um
die Motorhaube offen zu halten.
Schließen
F Haken Sie die Motorhaubenstütze aus der Raste aus.
F

K
lemmen Sie die Motorhaubenstütze in die
Halterung.
F

S
enken Sie die Motorhaube ab und lassen Sie
sie zum Schluss zufallen.
F

Z
iehen Sie an der Motorhaube, um sich zu
vergewissern, dass sie richtig eingerastet ist.
Da sich im Motorraum elektrische
Ausrüstungen befinden, wird empfohlen, ihn
nur bedingt Wasser (Regen, Reinigung…)
auszusetzen.
Motorraum
Das Motorbeispiel dient nur zu
Illustrationszwecken.
Die folgenden Teile können sich auch an anderer
Stelle befinden:
-
Lu

ftfilter
-
Ö

lmessstab
-
Ö

leinfülldeckel
-
E

ntlüftungspumpe
-
E

ntlüftungsschraube
1. Scheibenwaschflüssigkeits-Behälter
2. Kühlflüssigkeitsbehälter
3. Bremsflüssigkeitsbehälter
4. Batterie/Sicherungen
5. Separater (-) Massepunkt
6. Sicherungskasten
7. Luftfilter
8. Ölmessstab
9. Motoröl-Einfüllöffnung
10. Entlüftungspumpe*
11. Entlüftungsschaube*
Die Dieselkraftstoffanlage steht unter sehr
hohem Druck.
Arbeiten an diesem System dür fen ausschließlich
von einem Vertreter des PEUGEOT-
Händlernetzes oder in einer qualifizierten
Fachwerkstatt vorgenommen werden.
* Je nach Motor
7
Praktische Tipps

232

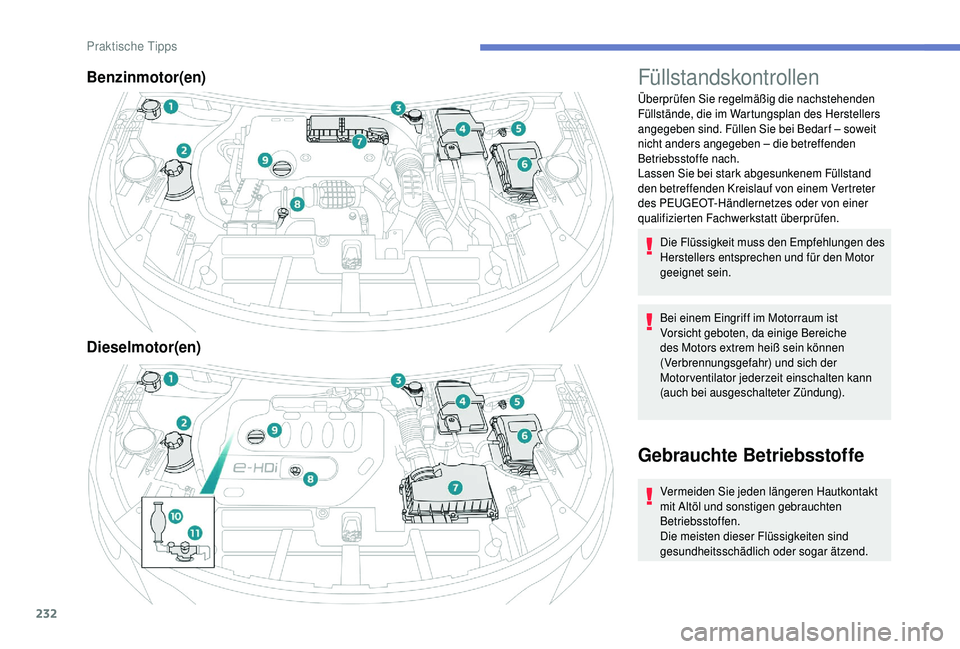

Benzinmotor(en)
Dieselmotor(en)Füllstandskontrollen
Überprüfen Sie regelmäßig die nachstehenden
Füllstände, die im Wartungsplan des Herstellers
angegeben sind. Füllen Sie bei Bedar f – soweit
nicht anders angegeben – die betreffenden
Betriebsstoffe nach.
Lassen Sie bei stark abgesunkenem Füllstand
den betreffenden Kreislauf von einem Vertreter
des PEUGEOT-Händlernetzes oder von einer
qualifizierten Fachwerkstatt überprüfen.Die Flüssigkeit muss den Empfehlungen des
Herstellers entsprechen und für den Motor
geeignet sein.
Bei einem Eingriff im Motorraum ist
Vorsicht geboten, da einige Bereiche
des Motors extrem heiß sein können
(Verbrennungsgefahr) und sich der
Motorventilator jederzeit einschalten kann
(auch bei ausgeschalteter Zündung).
Gebrauchte Betriebsstoffe
Vermeiden Sie jeden längeren Hautkontakt
mit Altöl und sonstigen gebrauchten
Betriebsstoffen.
Die meisten dieser Flüssigkeiten sind
gesundheitsschädlich oder sogar ätzend.
Praktische Tipps

233

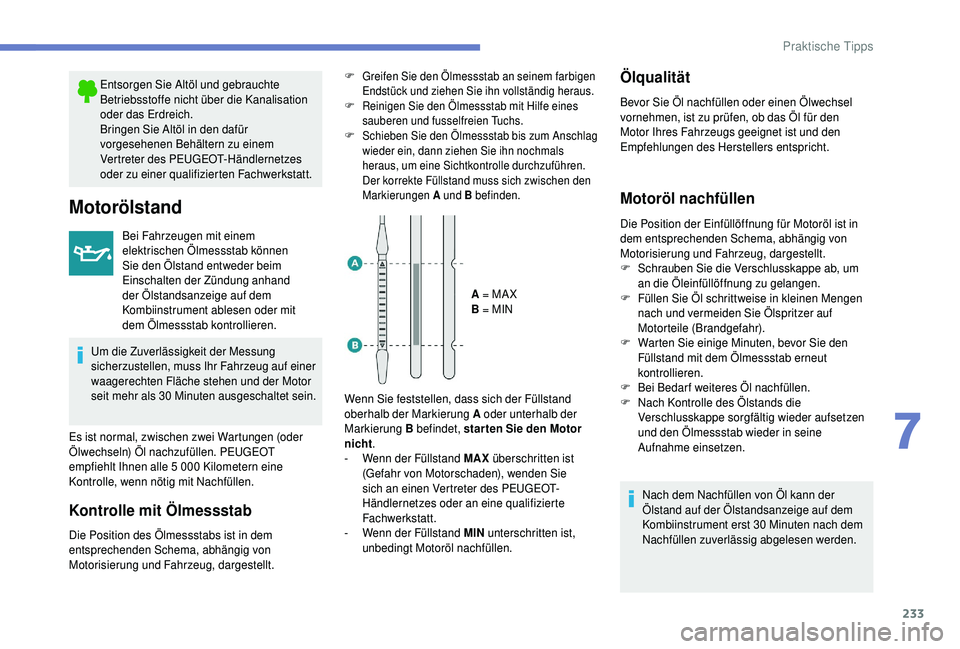

Entsorgen Sie Altöl und gebrauchte
Betriebsstoffe nicht über die Kanalisation
oder das Erdreich.
Bringen Sie Altöl in den dafür
vorgesehenen Behältern zu einem
Vertreter des PEUGEOT-Händlernetzes
oder zu einer qualifizierten Fachwerkstatt.
Motorölstand
Bei Fahrzeugen mit einem
elektrischen Ölmessstab können
Sie den Ölstand entweder beim
Einschalten der Zündung anhand
der Ölstandsanzeige auf dem
Kombiinstrument ablesen oder mit
dem Ölmessstab kontrollieren.
Um die Zuverlässigkeit der Messung
sicherzustellen, muss Ihr Fahrzeug auf einer
waagerechten Fläche stehen und der Motor
seit mehr als 30


Minuten ausgeschaltet sein.
Es ist normal, zwischen zwei Wartungen (oder
Ölwechseln) Öl nachzufüllen. PEUGEOT
empfiehlt Ihnen alle 5
000 Kilometern eine
Kontrolle, wenn nötig mit Nachfüllen.
Kontrolle mit Ölmessstab
F Greifen Sie den Ölmessstab an seinem farbigen Endstück und ziehen Sie ihn vollständig heraus.
F Reinigen Sie den Ölmessstab mit Hilfe eines sauberen und fusselfreien Tuchs.
F Schieben Sie den Ölmessstab bis zum Anschlag wieder ein, dann ziehen Sie ihn nochmals
heraus, um eine Sichtkontrolle durchzuführen.
Der korrekte Füllstand muss sich zwischen den
Markierungen A und B befinden.
A = MA X
B = MIN
Wenn Sie feststellen, dass sich der Füllstand
oberhalb der Markierung A oder unterhalb der
Markierung B befindet, star ten Sie den Motor
nicht .
-

W

enn der Füllstand MAX überschritten ist
(Gefahr von Motorschaden), wenden Sie
sich an einen Vertreter des PEUGEOT-
Händlernetzes oder an eine qualifizierte
Fachwerkstatt.
-

W

enn der Füllstand MIN unterschritten ist,
unbedingt Motoröl nachfüllen.
Ölqualität
Bevor Sie Öl nachfüllen oder einen Ölwechsel
vornehmen, ist zu prüfen, ob das Öl für den
Motor Ihres Fahrzeugs geeignet ist und den
Empfehlungen des Herstellers entspricht.
Motoröl nachfüllen
Die Position der Einfüllöffnung für Motoröl ist in
dem entsprechenden Schema, abhängig von
Motorisierung und Fahrzeug, dargestellt.
F

S
chrauben Sie die Verschlusskappe ab, um
an die Öleinfüllöffnung zu gelangen.
F

F
üllen Sie Öl schrittweise in kleinen Mengen
nach und vermeiden Sie Ölspritzer auf
Motorteile (Brandgefahr).
F

W
arten Sie einige Minuten, bevor Sie den
Füllstand mit dem Ölmessstab erneut
kontrollieren.
F

B
ei Bedar f weiteres Öl nachfüllen.
F

N
ach Kontrolle des Ölstands die
Verschlusskappe sorgfältig wieder aufsetzen
und den Ölmessstab wieder in seine
Aufnahme einsetzen.
Nach dem Nachfüllen von Öl kann der
Ölstand auf der Ölstandsanzeige auf dem
Kombiinstrument erst 30
Minuten nach dem
Nachfüllen zuverlässig abgelesen werden.
Die Position des Ölmessstabs ist in dem
entsprechenden Schema, abhängig von
Motorisierung und Fahrzeug, dargestellt.
7
Praktische Tipps

234

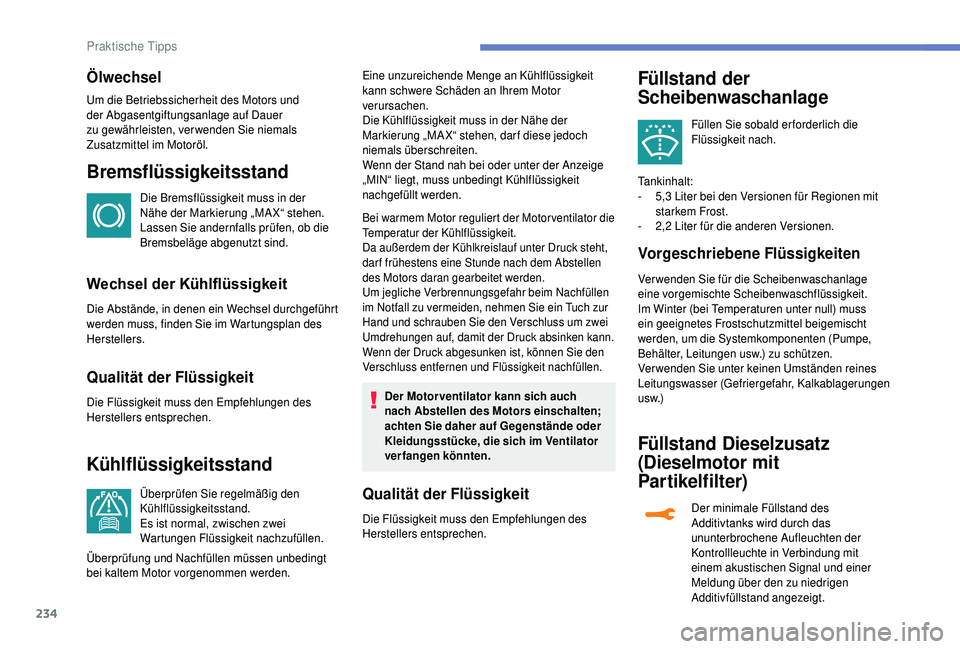

Ölwechsel
Um die Betriebssicherheit des Motors und
der Abgasentgiftungsanlage auf Dauer
zu gewährleisten, verwenden Sie niemals
Zusatzmittel im Motoröl.
Bremsflüssigkeitsstand
Die Bremsflüssigkeit muss in der
Nähe der Markierung „MAX“ stehen.
Lassen Sie andernfalls prüfen, ob die
Bremsbeläge abgenutzt sind.
Wechsel der Kühlflüssigkeit
Die Abstände, in denen ein Wechsel durchgeführt
werden muss, finden Sie im Wartungsplan des
Herstellers.
Qualität der Flüssigkeit
Die Flüssigkeit muss den Empfehlungen des
Herstellers entsprechen.
Kühlflüssigkeitsstand
Überprüfen Sie regelmäßig den
Kühlflüssigkeitsstand.
Es ist normal, zwischen zwei
Wartungen Flüssigkeit nachzufüllen.Eine unzureichende Menge an Kühlflüssigkeit
kann schwere Schäden an Ihrem Motor
verursachen.
Die Kühlflüssigkeit muss in der Nähe der
Markierung „MAX“ stehen, darf diese jedoch
niemals überschreiten.
Wenn der Stand nah bei oder unter der Anzeige
„MIN“ liegt, muss unbedingt Kühlflüssigkeit
nachgefüllt werden.
Bei warmem Motor reguliert der Motor ventilator die
Temperatur der Kühlflüssigkeit.
Da außerdem der Kühlkreislauf unter Druck steht,
dar f frühestens eine Stunde nach dem Abstellen
des Motors daran gearbeitet werden.
Um jegliche Verbrennungsgefahr beim Nachfüllen
im Notfall zu vermeiden, nehmen Sie ein Tuch zur
Hand und schrauben Sie den Verschluss um zwei
Umdrehungen auf, damit der Druck absinken kann.
Wenn der Druck abgesunken ist, können Sie den
Verschluss entfernen und Flüssigkeit nachfüllen.
Der Motor ventilator kann sich auch
nach Abstellen des Motors einschalten;
achten Sie daher auf Gegenstände oder
Kleidungsstücke, die sich im Ventilator
verfangen könnten.
Qualität der Flüssigkeit
Die Flüssigkeit muss den Empfehlungen des
Herstellers entsprechen.
Füllstand der
Scheibenwaschanlage
Überprüfung und Nachfüllen müssen unbedingt
bei kaltem Motor vorgenommen werden.
Füllen Sie sobald er forderlich die
Flüssigkeit nach.
Tankinhalt:
-
5
,3 Liter bei den Versionen für Regionen mit
starkem Frost.
-
2
,2 Liter für die anderen Versionen.
Vorgeschriebene Flüssigkeiten
Verwenden Sie für die Scheibenwaschanlage
eine vorgemischte Scheibenwaschflüssigkeit.
Im Winter (bei Temperaturen unter null) muss
ein geeignetes Frostschutzmittel beigemischt
werden, um die Systemkomponenten (Pumpe,
Behälter, Leitungen usw.) zu schützen.
Verwenden Sie unter keinen Umständen reines
Leitungswasser (Gefriergefahr, Kalkablagerungen
u s w.)
Füllstand Dieselzusatz
(Dieselmotor mit
Par tikelfilter)
Der minimale Füllstand des
Additivtanks wird durch das
ununterbrochene Aufleuchten der
Kontrollleuchte in Verbindung mit
einem akustischen Signal und einer
Meldung über den zu niedrigen
Additivfüllstand angezeigt.
Praktische Tipps

235

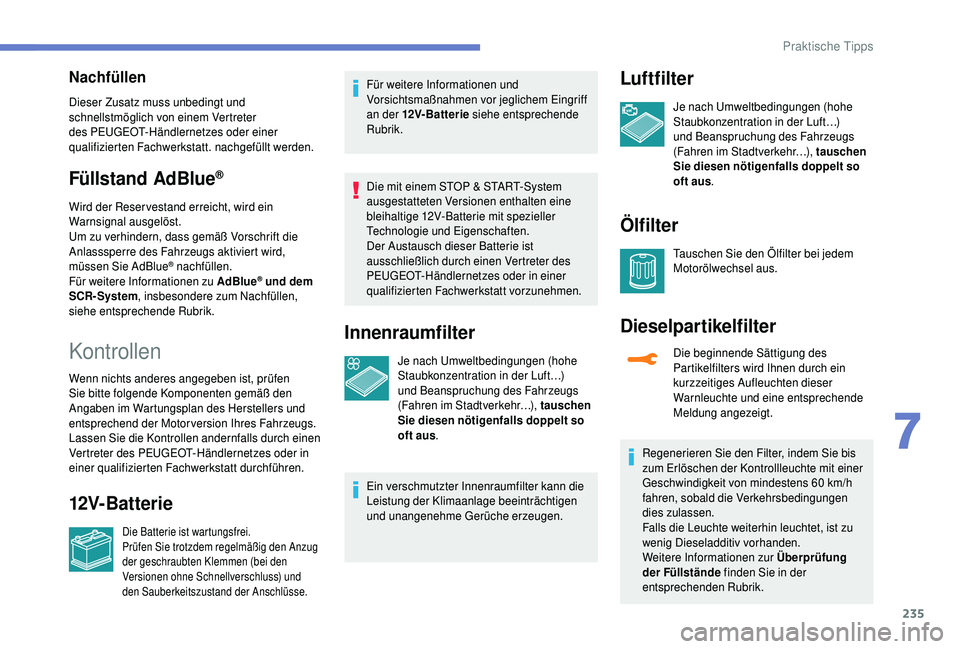

Nachfüllen
Dieser Zusatz muss unbedingt und
schnellstmöglich von einem Vertreter
des PEUGEOT-Händlernetzes oder einer
qualifizierten Fachwerkstatt. nachgefüllt werden.
Füllstand AdBlue®
Wird der Reservestand erreicht, wird ein
Warnsignal ausgelöst.
Um zu verhindern, dass gemäß Vorschrift die
Anlasssperre des Fahrzeugs aktiviert wird,
müssen Sie AdBlue
® nachfüllen.
Für weitere Informationen zu AdBlue® und dem
SCR-System , insbesondere zum Nachfüllen,
siehe entsprechende Rubrik.
Kontrollen
Wenn nichts anderes angegeben ist, prüfen
Sie bitte folgende Komponenten gemäß den
Angaben im Wartungsplan des Herstellers und
entsprechend der Motorversion Ihres Fahrzeugs.
Lassen Sie die Kontrollen andernfalls durch einen
Vertreter des PEUGEOT-Händlernetzes oder in
einer qualifizierten Fachwerkstatt durchführen.
12V-Batterie
Die Batterie ist wartungsfrei.
Prüfen Sie trotzdem regelmäßig den Anzug
der geschraubten Klemmen (bei den
Versionen ohne Schnellverschluss) und
den Sauberkeitszustand der Anschlüsse.
Für weitere Informationen und
Vorsichtsmaßnahmen vor jeglichem Eingriff
an der 12V- Bat ter ie siehe entsprechende
Rubrik.
Die mit einem STOP & START-System
ausgestatteten Versionen enthalten eine
bleihaltige 12V-Batterie mit spezieller
Technologie und Eigenschaften.
Der Austausch dieser Batterie ist
ausschließlich durch einen Vertreter des
PEUGEOT-Händlernetzes oder in einer
qualifizierten Fachwerkstatt vorzunehmen.
Innenraumfilter
Je nach Umweltbedingungen (hohe
Staubkonzentration in der Luft…)
und Beanspruchung des Fahrzeugs
(Fahren im Stadtverkehr…), tauschen
Sie diesen nötigenfalls doppelt so
oft aus .
Ein verschmutzter Innenraumfilter kann die
Leistung der Klimaanlage beeinträchtigen
und unangenehme Gerüche erzeugen.
Luftfilter
Je nach Umweltbedingungen (hohe
Staubkonzentration in der Luft…)
und Beanspruchung des Fahrzeugs
(Fahren im Stadtverkehr…), tauschen
Sie diesen nötigenfalls doppelt so
oft aus .
Ölfilter
Tauschen Sie den Ölfilter bei jedem
Motorölwechsel aus.
Dieselpartikelfilter
Die beginnende Sättigung des
Partikelfilters wird Ihnen durch ein
kurzzeitiges Aufleuchten dieser
Warnleuchte und eine entsprechende
Meldung angezeigt.
Regenerieren Sie den Filter, indem Sie bis
zum Erlöschen der Kontrollleuchte mit einer
Geschwindigkeit von mindestens 60
km/h
fahren, sobald die Verkehrsbedingungen
dies zulassen.
Falls die Leuchte weiterhin leuchtet, ist zu
wenig Dieseladditiv vorhanden.
Weitere Informationen zur Überprüfung
der Füllstände finden Sie in der
entsprechenden Rubrik.
7
Praktische Tipps

236

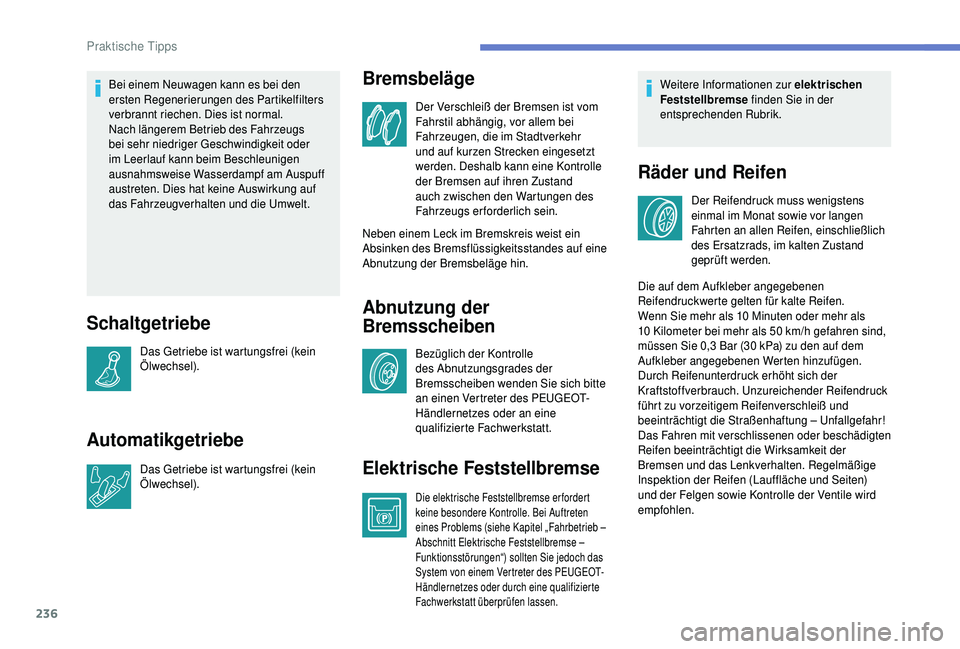

Bei einem Neuwagen kann es bei den
ersten Regenerierungen des Partikelfilters
verbrannt riechen. Dies ist normal.
Nach längerem Betrieb des Fahrzeugs
bei sehr niedriger Geschwindigkeit oder
im Leerlauf kann beim Beschleunigen
ausnahmsweise Wasserdampf am Auspuff
austreten. Dies hat keine Auswirkung auf
das Fahrzeugverhalten und die Umwelt.
Schaltgetriebe
Das Getriebe ist wartungsfrei (kein
Ölwechsel).
Automatikgetriebe
Das Getriebe ist wartungsfrei (kein
Ölwechsel).
Bremsbeläge
Der Verschleiß der Bremsen ist vom
Fahrstil abhängig, vor allem bei
Fahrzeugen, die im Stadtverkehr
und auf kurzen Strecken eingesetzt
werden. Deshalb kann eine Kontrolle
der Bremsen auf ihren Zustand
auch zwischen den Wartungen des
Fahrzeugs erforderlich sein.
Neben einem Leck im Bremskreis weist ein
Absinken des Bremsflüssigkeitsstandes auf eine
Abnutzung der Bremsbeläge hin.
Abnutzung der
Bremsscheiben
Bezüglich der Kontrolle
des Abnutzungsgrades der
Bremsscheiben wenden Sie sich bitte
an einen Vertreter des PEUGEOT-
Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
Elektrische Feststellbremse
Die elektrische Feststellbremse erfordert
keine besondere Kontrolle. Bei Auftreten
eines Problems (siehe Kapitel „Fahrbetrieb –
Abschnitt Elektrische Feststellbremse –
Funktionsstörungen“) sollten Sie jedoch das
System von einem Vertreter des PEUGEOT-
Händlernetzes oder durch eine qualifizierte
Fachwerkstatt überprüfen lassen.
Weitere Informationen zur elektrischen
Feststellbremse finden Sie in der
entsprechenden Rubrik.
Räder und Reifen
Der Reifendruck muss wenigstens
einmal im Monat sowie vor langen
Fahrten an allen Reifen, einschließlich
des Ersatzrads, im kalten Zustand
geprüft werden.
Die auf dem Aufkleber angegebenen
Reifendruckwerte gelten für kalte Reifen.
Wenn Sie mehr als 10
Minuten oder mehr als
10

Kilometer bei mehr als 50 km/h gefahren sind,
müssen Sie 0,3
Bar (30 kPa) zu den auf dem
Aufkleber angegebenen Werten hinzufügen.
Durch Reifenunterdruck erhöht sich der
Kraftstoffverbrauch. Unzureichender Reifendruck
führt zu vorzeitigem Reifenverschleiß und
beeinträchtigt die Straßenhaftung – Unfallgefahr!
Das Fahren mit verschlissenen oder beschädigten
Reifen beeinträchtigt die Wirksamkeit der
Bremsen und das Lenkverhalten. Regelmäßige
Inspektion der Reifen (Lauffläche und Seiten)
und der Felgen sowie Kontrolle der Ventile wird
empfohlen.
Praktische Tipps

237
Der Einsatz von verschieden großen Reifen und
von anderen Reifen als spezifiziert beeinträchtigt
die Lebensdauer der Reifen, ihre Drehung,
die Bodenfreiheit und die Genauigkeit des
Geschwindigkeitsmessers, ferner wird die
Straßenhaftung beeinträchtigt.
Das Einbauen von verschiedenen Reifen
an der Vorder- und der Hinterachse kann zu
Steuer fehlern im ESC führen.
Ver wenden Sie nur von PEUGEOT
empfohlene Produkte oder solche von
gleicher Qualität und mit gleichwertigen
Eigenschaften.
Um den Betrieb so wichtiger Bauteile wie der
Bremsanlage zu optimieren, hat PEUGEOT
spezielle Produkte ausgewählt und hält diese
für Sie bereit.
Nach einer Autowäsche, bei Feuchtigkeit
oder bei winterlichen Bedingungen können
Bremsscheiben und Bremsbeläge mit Raureif
oder Eis beschlagen; die Bremsleistung
kann dadurch beeinträchtigt sein. Treten Sie
wiederholt leicht auf die Bremse, um diese
zu enteisen und zu trocknen.
AdBlue® (Motoren BlueHDi)
Im Sinne des Umweltschutzes und der neuen
Euro-Norm 6 hat PEUGEOT entschieden,
seine Diesel-Fahrzeuge mit einem
Abgasaufbereitungssystem auszustatten,
das sich aus dem SCR-System (selektive
katalytische Reduktion) und einem Partikelfilter
zusammensetzt. Dieses System bewirkt weder
eine Leistungsminderung noch einen erhöhten
Kraftstoffverbrauch.
SystemSCR
Mithilfe von AdBlue®, einer speziellen Flüssigkeit,
die Harnstoff enthält, wandelt der Katalysator bis
zu 85

% des Stickstoffoxids (NOx) in Stickstoff
und Wasser, also Substanzen, die weder
gesundheits- noch umweltschädlich sind, um.
Das AdBlue
® befindet sich in
einem speziellen Tank mit einem
Fassungsvermögen von ca.
17


L i te r n.
Bei Erreichen des Reservestands wird
automatisch ein Alarm ausgelöst. Sie können
dann noch weitere 2

400

km fahren, bevor der
Tank leer ist. Sobald der AdBlue
®-Tank leer ist,
verhindert eine gesetzlich vorgeschriebene
Anlasssperre das Starten des Motors.
Bei einem Defekt des SCR-Systems
entspricht der Emissionswert Ihres
Fahrzeugs nicht mehr der Euro-Norm 6
und
Ihr Fahrzeug verschmutzt die Umwelt.
Bei einer Störung des SCR-Systems
wenden Sie sich umgehend an einen
Vertreter des PEUGEOT-Händlernetzes
oder an eine qualifizierte Fachwerkstatt, da
der Motorstart nach 1
100 km mit gestörtem
System automatisch gesperrt wird und Sie
folglich das Fahrzeug nicht mehr anlassen
können.
In beiden Fällen gibt Ihnen eine
Reichweitenanzeige an, welche Entfernung
Sie noch bis zur Stillsetzung des Fahrzeugs
zurücklegen können.
Weitere Informationen zu den Warn-
und Kontrollleuchten und den
zugehörigen Warnungen finden Sie in der
entsprechenden Rubrik.
Gefrieren des AdBlue
®
AdBlue® friert ab einer Außentemperatur von
ca. -11

°C ein.
Das SCR-System enthält eine
Heizvorrichtung für den AdBlue
®-Ta n k ,
die es Ihnen ermöglicht, bei sehr kalten
klimatischen Bedingungen zu fahren.
7
Praktische Tipps

238

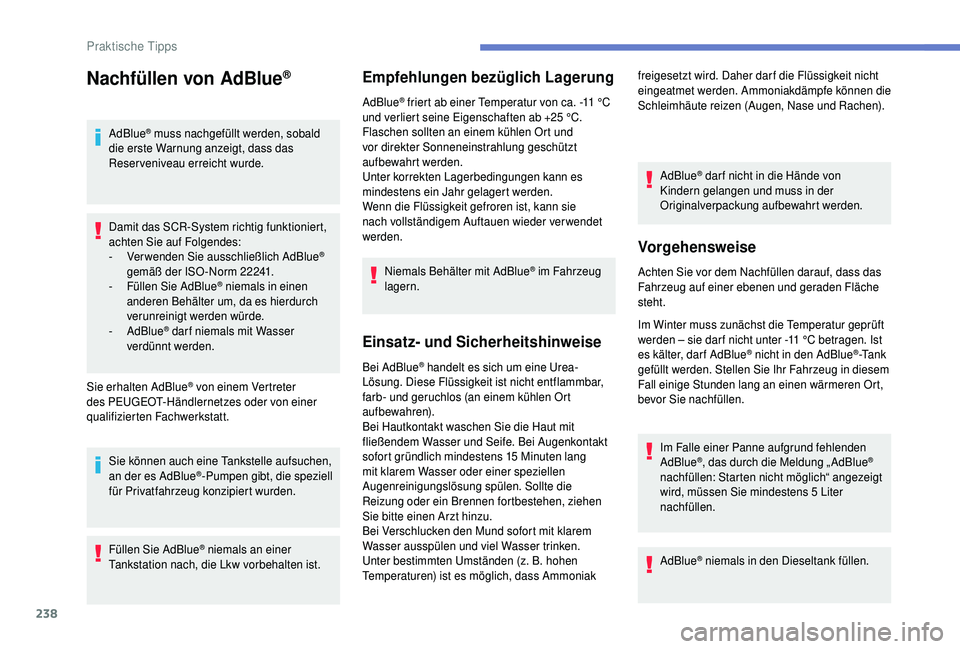

Nachfüllen von AdBlue®
AdBlue® muss nachgefüllt werden, sobald
die erste Warnung anzeigt, dass das
Reserveniveau erreicht wurde.
Damit das SCR-System richtig funktioniert,
achten Sie auf Folgendes:
-

V

er wenden Sie ausschließlich AdBlue
®
gemäß der ISO -Norm 22241.
-

F

üllen Sie AdBlue
® niemals in einen
anderen Behälter um, da es hierdurch
verunreinigt werden würde.
-
Ad

Blue
® dar f niemals mit Wasser
verdünnt werden.
Sie erhalten AdBlue
® von einem Vertreter
des PEUGEOT-Händlernetzes oder von einer
qualifizierten Fachwerkstatt.
Sie können auch eine Tankstelle aufsuchen,
an der es AdBlue
®-Pumpen gibt, die speziell
für Privatfahrzeug konzipiert wurden.
Füllen Sie AdBlue
® niemals an einer
Tankstation nach, die Lkw vorbehalten ist.
Empfehlungen bezüglich Lagerung
AdBlue® friert ab einer Temperatur von ca. -11 °C
u
nd verliert seine Eigenschaften ab +25 °C.
Flaschen sollten an einem kühlen Ort und
vor direkter Sonneneinstrahlung geschützt
aufbewahrt werden.
Unter korrekten Lagerbedingungen kann es
mindestens ein Jahr gelagert werden.
Wenn die Flüssigkeit gefroren ist, kann sie
nach vollständigem Auftauen wieder verwendet
werden.
Niemals Behälter mit AdBlue
® im Fahrzeug
lagern.
Einsatz- und Sicherheitshinweise
Bei AdBlue® handelt es sich um eine Urea-
Lösung. Diese Flüssigkeit ist nicht entflammbar,
farb- und geruchlos (an einem kühlen Ort
aufbewahren).
Bei Hautkontakt waschen Sie die Haut mit
fließendem Wasser und Seife. Bei Augenkontakt
sofort gründlich mindestens 15
Minuten lang
mit klarem Wasser oder einer speziellen
Augenreinigungslösung spülen. Sollte die
Reizung oder ein Brennen fortbestehen, ziehen
Sie bitte einen Arzt hinzu.
Bei Verschlucken den Mund sofort mit klarem
Wasser ausspülen und viel Wasser trinken.
Unter bestimmten Umständen (z. B. hohen
Temperaturen) ist es möglich, dass Ammoniak AdBlue
® dar f nicht in die Hände von
Kindern gelangen und muss in der
Originalverpackung aufbewahrt werden.
Vorgehensweise
Achten Sie vor dem Nachfüllen darauf, dass das
Fahrzeug auf einer ebenen und geraden Fläche
steht. freigesetzt wird. Daher dar f die Flüssigkeit nicht
eingeatmet werden. Ammoniakdämpfe können die
Schleimhäute reizen (Augen, Nase und Rachen).
Im Winter muss zunächst die Temperatur geprüft
werden – sie dar f nicht unter -11
°C betragen. Ist
es kälter, darf AdBlue
® nicht in den AdBlue®-Ta n k
gefüllt werden. Stellen Sie Ihr Fahrzeug in diesem
Fall einige Stunden lang an einen wärmeren Ort,
bevor Sie nachfüllen.
Im Falle einer Panne aufgrund fehlenden
AdBlue
®, das durch die Meldung „ AdBlue®
nachfüllen: Starten nicht möglich“ angezeigt
wird, müssen Sie mindestens 5

Liter
nachfüllen.
AdBlue
® niemals in den Dieseltank füllen.
Praktische Tipps
