2018 PEUGEOT 5008 Betriebsanleitungen (in German)

263
F Starten Sie den Motor des Hilfsfahrzeugs und lassen Sie ihn einige Minuten laufen.
F

B
etätigen Sie den Anlasser des nicht
startenden Fahrzeugs und lassen Sie den
Motor laufen.
Wenn der Motor nicht sofort startet, schalten Sie
die Zündung aus und warten Sie einen Moment,
bevor Sie es erneut versuchen. F

W
arten Sie, bis der Motor wieder im Leerlauf
läuft.
F
Z
iehen Sie die Starthilfekabel in umgekehrter
Anschlussreihenfolge wieder ab.
F
F
alls Ihr Fahrzeug damit ausgestattet ist,
bringen Sie die Kunststoffabdeckung des
Pluspols (+) wieder an.
F
L
assen Sie den Motor mindestens 30 Minuten
laufen, damit die Batterie eine ausreichende
Ladekapazität erreichen kann.
Versuchen Sie niemals durch Anschieben
des Fahrzeugs mit Automatikgetriebe den
Motor zu starten.
Aufladen der Batterie mit
einem Batterieladegerät
Um eine optimale Lebensdauer der Batterie zu
gewährleisten, ist es wichtig, ihre Ladekapazität
auf einem ausreichenden Niveau zu halten.
In bestimmten Fällen kann es er forderlich sein,
die Batterie aufzuladen:
-

W
enn Sie das Fahrzeug hauptsächlich für
kurze Strecken nutzen.
-

W
enn Sie eine mehr wöchige Standzeit für das
Fahrzeug planen.
Wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
F

F

alls Ihr Fahrzeug damit ausgestattet ist,
nehmen Sie die Kunststoffabdeckung am
Pluspol (+) ab.
F

S

chließen Sie das rote Kabel an den Pluspol
(+) der entladenen Batterie A und dann an
den Pluspol (+) der Hilfsbatterie B bzw. des
Starthilfe-Boosters an.
F

S

chließen Sie ein Ende des grünen oder
schwarzen Kabels an den Minuspol (-)
der Hilfsbatterie B oder des Starthilfe-
Boosters (oder an einen Massepunkt des
Hilfsfahrzeugs) an.
F

S

chließen Sie das andere Ende des grünen
oder schwarzen Kabels an den Massepunkt C
des nicht startfähigen Fahrzeugs an. Wenn Sie die Batterie Ihres Fahrzeugs
selbst aufladen möchten, verwenden Sie nur
ein Ladegerät, das mit bleihaltigen Batterien
kompatibel ist, die eine Nennspannung von
12V haben.
Beachten Sie die Anweisungen des
Ladegerät-Herstellers.
Vertauschen Sie niemals die Polaritäten.
Es ist nicht notwendig, die Batterie
abzuklemmen.
F
S
chalten Sie die Zündung aus.
F

S
chalten Sie alle elektrischen Verbraucher
aus (Audiosystem, Beleuchtung,
Scheibenwischer usw.).
F

S
chalten Sie das Ladegerät B aus bevor Sie
die Kabel an die Batterie anschließen, um
jeden gefährlichen Funken zu vermeiden.
8
Bei Pannen und Störungen

264
Versuchen Sie nie, eine eingefrorene
Batterie aufzuladen – Explosionsgefahr!
Wenn die Batterie eingefroren ist, lassen Sie
diese durch einen Vertreter des PEUGEOT-
Händlernetzes oder durch eine qualifizierte
Fachwerkstatt überprüfen. Hier wird
untersucht, ob die inneren Bestandteile der
Batterie und der Behälter unversehrt sind,
da andernfalls giftige und korrosive Säure
austreten könnte.

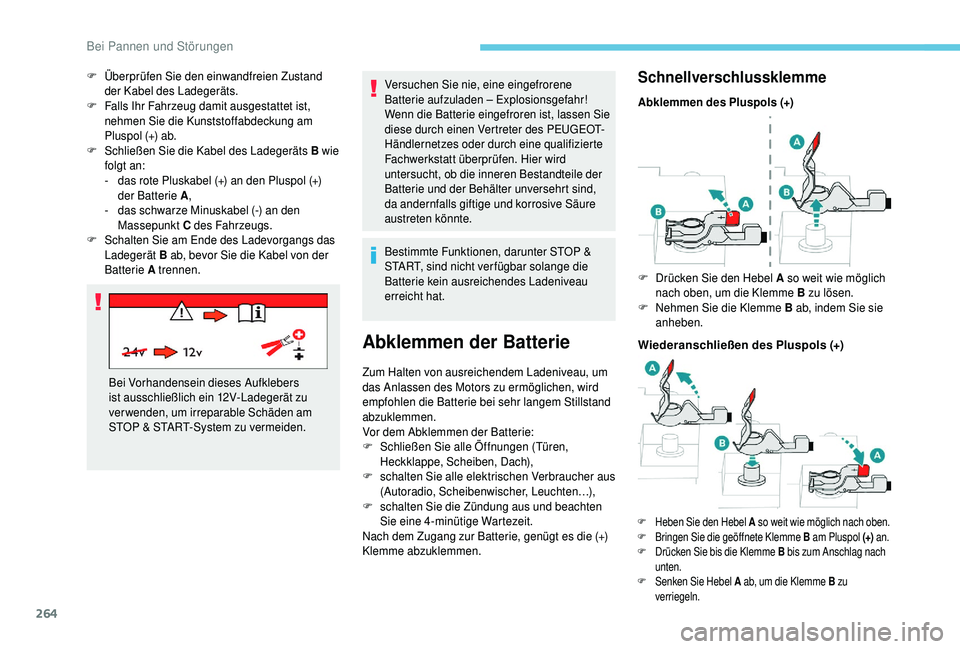

F
Ü
berprüfen Sie den einwandfreien Zustand
der Kabel des Ladegeräts.
F

F

alls Ihr Fahrzeug damit ausgestattet ist,
nehmen Sie die Kunststoffabdeckung am
Pluspol (+) ab.
F

Sc

hließen Sie die Kabel des Ladegeräts B wie
folgt an:
-

d

as rote Pluskabel (+) an den Pluspol (+)
der Batterie A ,
-

d

as schwarze Minuskabel (-) an den
Massepunkt C des Fahrzeugs.
F

S

chalten Sie am Ende des Ladevorgangs das
Ladegerät B ab, bevor Sie die Kabel von der
Batterie A trennen.
Bei Vorhandensein dieses Aufklebers
ist ausschließlich ein 12V-Ladegerät zu
verwenden, um irreparable Schäden am
STOP & START-System zu vermeiden. Bestimmte Funktionen, darunter STOP &
START, sind nicht ver fügbar solange die
Batterie kein ausreichendes Ladeniveau
erreicht hat.
Abklemmen der Batterie
Zum Halten von ausreichendem Ladeniveau, um
das Anlassen des Motors zu ermöglichen, wird
empfohlen die Batterie bei sehr langem Stillstand
abzuklemmen.
Vor dem Abklemmen der Batterie:
F

S
chließen Sie alle Öffnungen (Türen,
Heckklappe, Scheiben, Dach),
F

s
chalten Sie alle elektrischen Verbraucher aus
(Autoradio, Scheibenwischer, Leuchten…),
F

s
chalten Sie die Zündung aus und beachten
Sie eine 4-minütige Wartezeit.
Nach dem Zugang zur Batterie, genügt es die (+)
Klemme abzuklemmen.
Schnellverschlussklemme
Abklemmen des Pluspols (+)
Wiederanschließen des Pluspols (+)
F Drücken Sie den Hebel A so weit wie möglich nach oben, um die Klemme B zu lösen.
F

N
ehmen Sie die Klemme B ab, indem Sie sie
anheben.
F Heben Sie den Hebel A so weit wie möglich nach oben.
F B ringen Sie die geöffnete Klemme B am Pluspol (+) an.
F
D

rücken Sie bis die Klemme B bis zum Anschlag nach
unten.
F
Se

nken Sie Hebel A ab, um die Klemme B zu
verriegeln.
Bei Pannen und Störungen

265
Hat der Gesamtkilometerzähler 100 km
er reicht, muss bei Rechtslenkern ungefähr
15
Minuten gewartet werden, bevor der
Motor gestartet wird.
Sollten trotz Beachtung dieser Vorschrift leichte
Störungen auftreten und bestehen bleiben, wenden
Sie sich bitte an einen Vertreter des PEUGEOT-
Händlernetzes oder an eine qualifizierte Fachwerkstatt.
Bestimmte Ausstattungen müssen Sie selbst
reinitialisieren (lesen Sie dazu bitte im entsprechenden
Abschnitt nach), z. B.:
-

d
en Schlüssel mit Fernbedienung oder den
elektronischen Schlüssel ( je nach Version),
-

d
as Ausstell-/Schiebedach und die elektrische
Dachjalousie,
-
d

ie elektrischen Fensterheber,
-

d
as Datum und die Uhrzeit,
-
d

ie gespeicherten Radiosender.
Während der Fahrt nach dem ersten
Anlassen des Motors könnte das STOP &
START-System nicht betriebsbereit sein.
In diesem Fall wird das System erst wieder
nach einem dauerhaften Stillstand des
Fahrzeugs zur Verfügung stehen, nach
einem Zeitraum, der abhängig von der
Umgebungstemperatur und dem Zustand
der Batterie ist (bis zu etwa 8 Stunden).

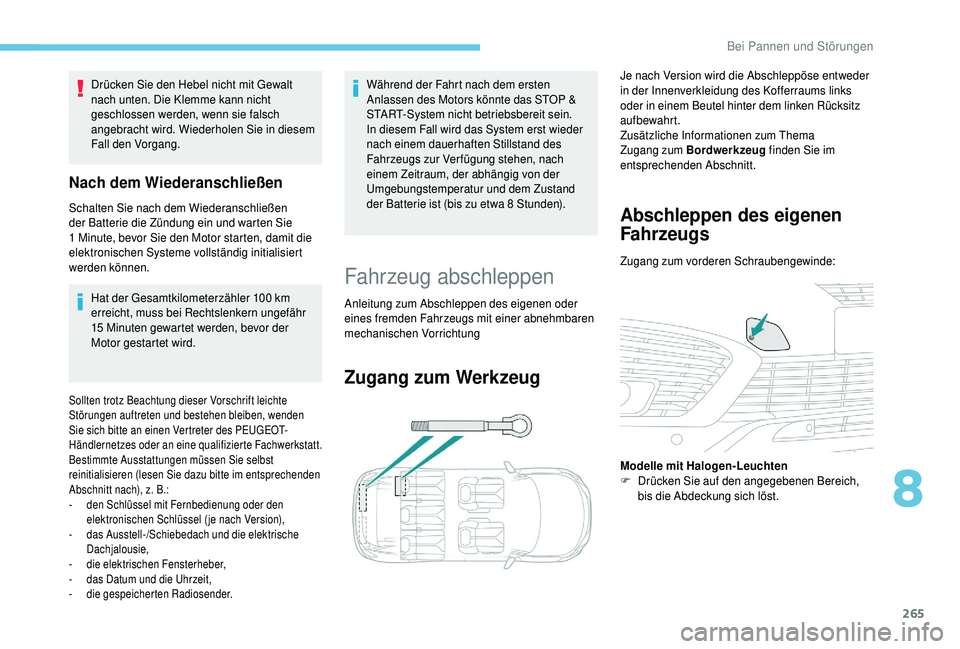

Drücken Sie den Hebel nicht mit Gewalt
nach unten. Die Klemme kann nicht
geschlossen werden, wenn sie falsch
angebracht wird. Wiederholen Sie in diesem
Fall den Vorgang.
Nach dem Wiederanschließen
Schalten Sie nach dem Wiederanschließen
der Batterie die Zündung ein und warten Sie
1
Minute, bevor Sie den Motor starten, damit die
elektronischen Systeme vollständig initialisiert
werden können.
Fahrzeug abschleppen
Anleitung zum Abschleppen des eigenen oder
eines fremden Fahrzeugs mit einer abnehmbaren
mechanischen Vorrichtung
Zugang zum Werkzeug
Je nach Version wird die Abschleppöse entweder
in der Innenverkleidung des Kofferraums links
oder in einem Beutel hinter dem linken Rücksitz
aufbewahrt.
Zusätzliche Informationen zum Thema
Zugang zum Bordwerkzeug finden Sie im
entsprechenden Abschnitt.
Abschleppen des eigenen
Fahrzeugs
Zugang zum vorderen Schraubengewinde:
Modelle mit Halogen-Leuchten
F

D
rücken Sie auf den angegebenen Bereich,
bis die Abdeckung sich löst.
8
Bei Pannen und Störungen

266
F Schrauben Sie die Abschleppöse bis zum Anschlag ein.
F

M
ontieren Sie die Abschleppstange.
F

L
egen Sie den Leerlauf ein.
Wird dieser Hinweis nicht beachtet, kann
es zur Beschädigung verschiedener
Baugruppen (Bremsanlage, Getriebe…)
sowie zum Versagen des Bremsassistenten
beim nächsten Starten des Motors kommen.

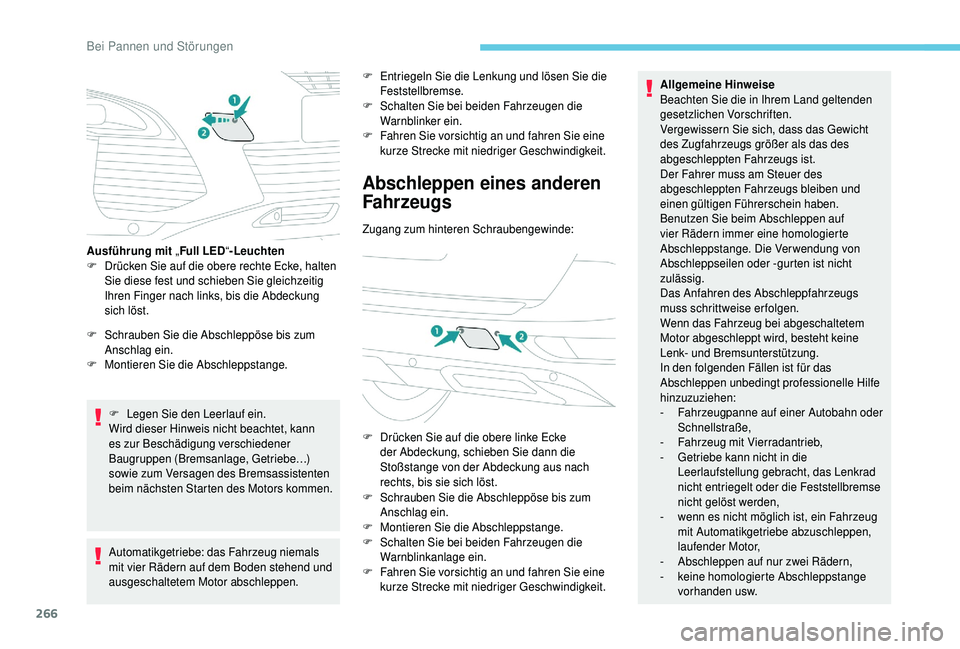

Ausführung mit „
Full LED“-Leuchten
F
D
rücken Sie auf die obere rechte Ecke, halten
Sie diese fest und schieben Sie gleichzeitig
Ihren Finger nach links, bis die Abdeckung
sich löst.
Automatikgetriebe: das Fahrzeug niemals
mit vier Rädern auf dem Boden stehend und
ausgeschaltetem Motor abschleppen. F

E
ntriegeln Sie die Lenkung und lösen Sie die
Feststellbremse.
F
S
chalten Sie bei beiden Fahrzeugen die
Warnblinker ein.
F
F
ahren Sie vorsichtig an und fahren Sie eine
kurze Strecke mit niedriger Geschwindigkeit.
Abschleppen eines anderen
Fahrzeugs
Zugang zum hinteren Schraubengewinde:
F

D
rücken Sie auf die obere linke Ecke
der Abdeckung, schieben Sie dann die
Stoßstange von der Abdeckung aus nach
rechts, bis sie sich löst.
F

S
chrauben Sie die Abschleppöse bis zum
Anschlag ein.
F

M
ontieren Sie die Abschleppstange.
F

S
chalten Sie bei beiden Fahrzeugen die
Warnblinkanlage ein.
F

F
ahren Sie vorsichtig an und fahren Sie eine
kurze Strecke mit niedriger Geschwindigkeit. Allgemeine Hinweise
Beachten Sie die in Ihrem Land geltenden
gesetzlichen Vorschriften.
Vergewissern Sie sich, dass das Gewicht
des Zugfahrzeugs größer als das des
abgeschleppten Fahrzeugs ist.
Der Fahrer muss am Steuer des
abgeschleppten Fahrzeugs bleiben und
einen gültigen Führerschein haben.
Benutzen Sie beim Abschleppen auf
vier Rädern immer eine homologierte
Abschleppstange. Die Verwendung von
Abschleppseilen oder -gurten ist nicht
zulässig.
Das Anfahren des Abschleppfahrzeugs
muss schrittweise erfolgen.
Wenn das Fahrzeug bei abgeschaltetem
Motor abgeschleppt wird, besteht keine
Lenk- und Bremsunterstützung.
In den folgenden Fällen ist für das
Abschleppen unbedingt professionelle Hilfe
hinzuzuziehen:
-

F
ahrzeugpanne auf einer Autobahn oder
Schnellstraße,
-
F

ahrzeug mit Vierradantrieb,
-

G
etriebe kann nicht in die
Leerlaufstellung gebracht, das Lenkrad
nicht entriegelt oder die Feststellbremse
nicht gelöst werden,
-

w
enn es nicht möglich ist, ein Fahrzeug
mit Automatikgetriebe abzuschleppen,
laufender Motor,
-
A

bschleppen auf nur zwei Rädern,
-
k

eine homologierte Abschleppstange
vorhanden usw.
Bei Pannen und Störungen

267

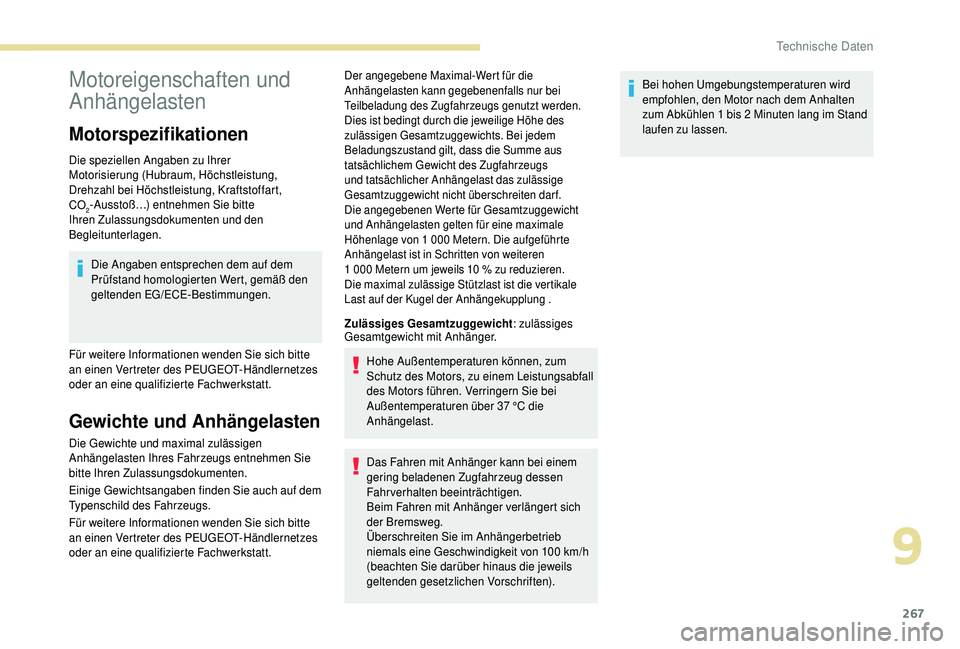

Motoreigenschaften und
Anhängelasten
Motorspezifikationen
Die speziellen Angaben zu Ihrer
Motorisierung (Hubraum, Höchstleistung,
Drehzahl bei Höchstleistung, Kraftstoffart,
CO
2-Ausstoß…) entnehmen Sie bitte
Ihren Zulassungsdokumenten und den
Begleitunterlagen.
Die Angaben entsprechen dem auf dem
Prüfstand homologierten Wert, gemäß den
geltenden EG/ECE-Bestimmungen.
Für weitere Informationen wenden Sie sich bitte
an einen Vertreter des PEUGEOT-Händlernetzes
oder an eine qualifizierte Fachwerkstatt.

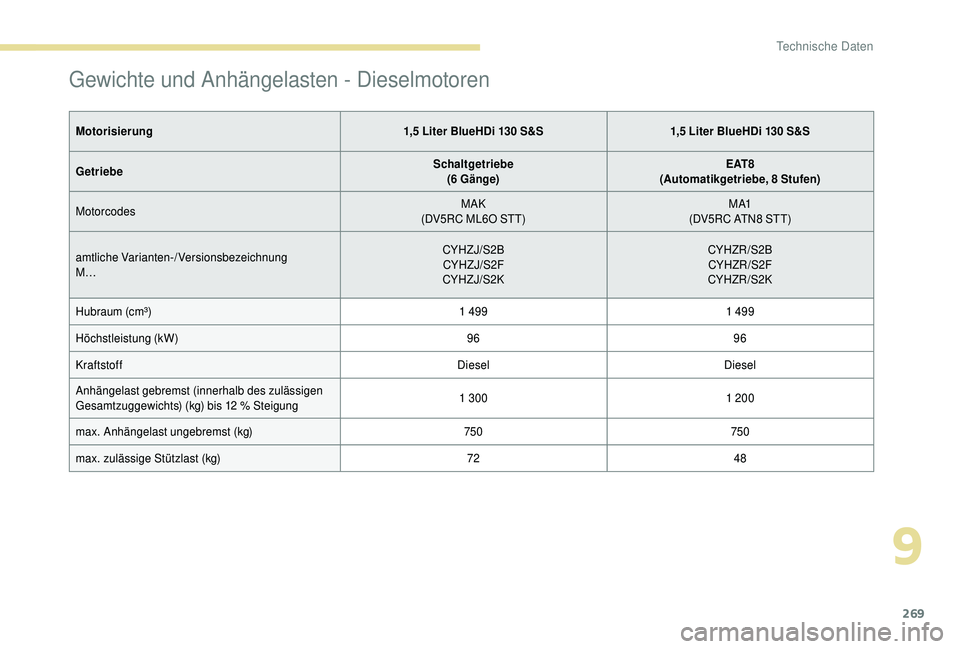

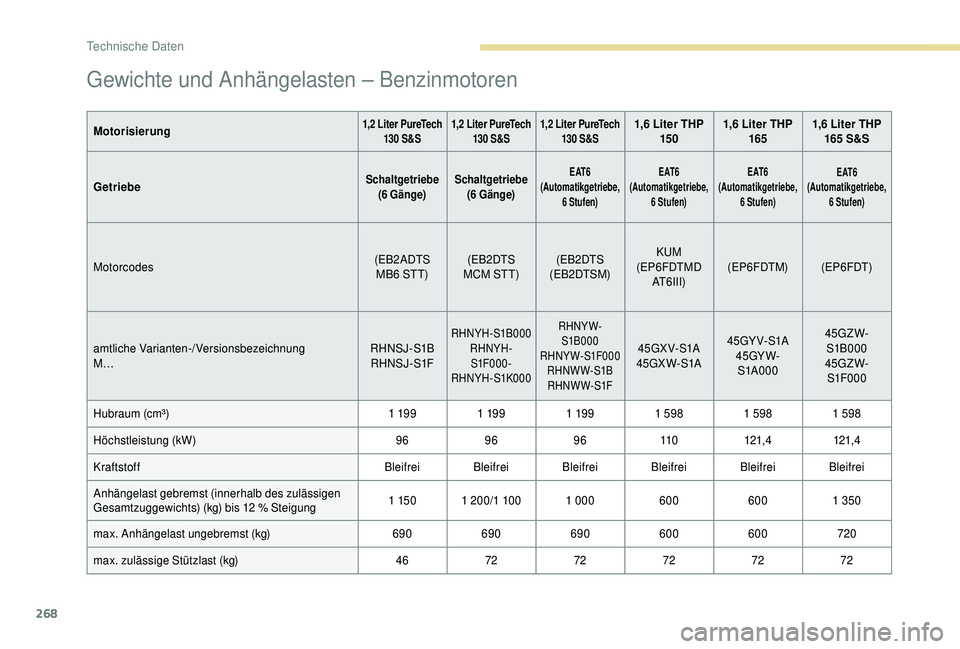

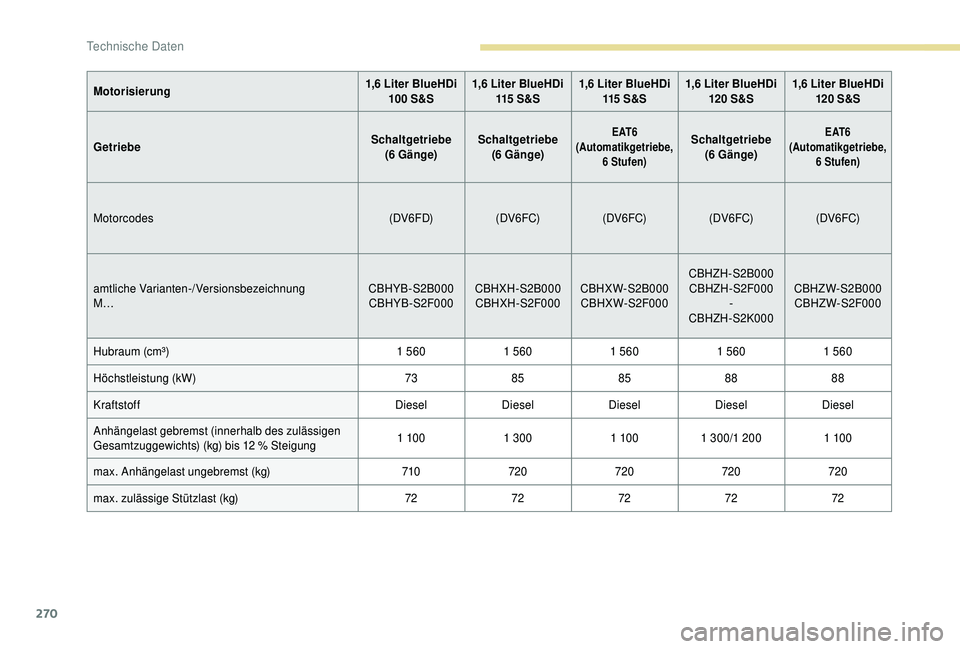

Gewichte und Anhängelasten
Die Gewichte und maximal zulässigen
Anhängelasten Ihres Fahrzeugs entnehmen Sie
bitte Ihren Zulassungsdokumenten.
Einige Gewichtsangaben finden Sie auch auf dem
Typenschild des Fahrzeugs.
Für weitere Informationen wenden Sie sich bitte
an einen Vertreter des PEUGEOT-Händlernetzes
oder an eine qualifizierte Fachwerkstatt.
Der angegebene Maximal-Wert für die
Anhängelasten kann gegebenenfalls nur bei
Teilbeladung des Zugfahrzeugs genutzt werden.
Dies ist bedingt durch die jeweilige Höhe des
zulässigen Gesamtzuggewichts. Bei jedem
Beladungszustand gilt, dass die Summe aus
tatsächlichem Gewicht des Zugfahrzeugs
und tatsächlicher Anhängelast das zulässige
Gesamtzuggewicht nicht überschreiten darf.
Die angegebenen Werte für Gesamtzuggewicht
und Anhängelasten gelten für eine maximale
Höhenlage von 1
000 Metern. Die aufgeführte
Anhängelast ist in Schritten von weiteren
1
000 Metern um jeweils 10 % zu reduzieren.
Die maximal zulässige Stützlast ist die vertikale
Last auf der Kugel der Anhängekupplung .
Zulässiges Gesamtzuggewicht : zulässiges
Gesamtgewicht mit Anhänger.
Hohe Außentemperaturen können, zum
Schutz des Motors, zu einem Leistungsabfall
des Motors führen. Verringern Sie bei
Außentemperaturen über 37
°C die
Anhängelast.
Das Fahren mit Anhänger kann bei einem
gering beladenen Zugfahrzeug dessen
Fahrverhalten beeinträchtigen.
Beim Fahren mit Anhänger verlängert sich
der Bremsweg.
Überschreiten Sie im Anhängerbetrieb
niemals eine Geschwindigkeit von 100
km/h
(beachten Sie darüber hinaus die jeweils
geltenden gesetzlichen Vorschriften). Bei hohen Umgebungstemperaturen wird
empfohlen, den Motor nach dem Anhalten
zum Abkühlen 1
bis 2 Minuten lang im Stand
laufen zu lassen.
9
Technische Daten

268
Gewichte und Anhängelasten – Benzinmotoren
Motorisierung1,2 Liter PureTech
130 S&S 1,2
Liter PureTech
130 S&S1,2
Liter PureTech
130 S&S1,6 Liter THP 15 0 1,6
Liter THP
165 1,6
Liter THP
165 S&S
Getriebe
Schaltgetriebe (6 Gänge) Schaltgetriebe
(6 Gänge)E AT 6
(Automatikgetriebe, 6


Stufen)E AT 6
(Automatikgetriebe, 6


Stufen) E AT 6
(Automatikgetriebe, 6


Stufen) E AT 6
(Automatikgetriebe, 6


Stufen)
Motorcodes (EB2ADTS
MB6 STT)(EB2DTS
MCM STT) (EB2DTS
(EB2DTSM) KUM
(EP6FDTMD AT6III) (EP6FDTM) (EP6FDT)
amtliche Varianten-/Versionsbezeichnung
M… RHNSJ - S1B
RH NS J - S1F
RHNYH-S1B000 RHNYH-S1F000-
RHNYH-S1K000RHNYW- S1B000
RHNYW-S1F000 RHNW W- S1BRH NW W- S1F
45GX V- S1A
45GX W- S1A 45GY V- S1A
45GY W-S1A0 0 0 45GZW-
S1B000
45GZW- S1F000
Hubraum (cm³) 1


19 9 1


19 9 1


19 9 1
598 1
5981
598
Höchstleistung (kW) 96969611 0121,4 121,4
Kraftstoff Bleifrei Bleifrei Bleifrei Bleifrei Bleifrei Bleifrei
Anhängelast gebremst (innerhalb des zulässigen
Gesamtzuggewichts) (kg) bis 12

% Steigung 1


15 0 1

200/1

100 1


000 600 6001 350
max. Anhängelast ungebremst (kg) 690690690600 600 720
max. zulässige Stützlast (kg) 467272727272
Technische Daten

269
Gewichte und Anhängelasten - Dieselmotoren
Motorisierung1,5 Liter BlueHDi 130 S&S1,5 Liter BlueHDi 130 S&S
Getriebe Schaltgetriebe
(6 Gänge) E AT 8
(Automatikgetriebe, 8


Stufen)
Motorcodes MAK
(DV5RC ML6O STT) M A1
(DV5RC ATN8
STT)
amtliche Varianten-/Versionsbezeichnung
M… CYHZJ/S2B
CYHZJ/S2F
CYHZJ/S2K CYHZR /S2B
CYHZR /S2F
CYHZR /S2K
Hubraum (cm³) 1
4991
499
Höchstleistung (kW) 9696
Kraftstoff DieselDiesel
Anhängelast gebremst (innerhalb des zulässigen
Gesamtzuggewichts) (kg) bis 12
% Steigung 1
3001
200
max. Anhängelast ungebremst (kg) 750750
max. zulässige Stützlast (kg) 7248
9
Technische Daten

270
Motorisierung1,6 Liter BlueHDi
100 S&S1,6
Liter BlueHDi
115 S & S1,6
Liter BlueHDi
115 S & S1,6
Liter BlueHDi
120 S&S1,6
Liter BlueHDi
120 S&S
Getriebe Schaltgetriebe
(6 Gänge) Schaltgetriebe
(6 Gänge)
E AT 6
(Automatikgetriebe, 6


Stufen)Schaltgetriebe (6 Gänge)E AT 6
(Automatikgetriebe, 6


Stufen)
Motorcodes (DV6 FD)(DV6 FC)(DV6 FC)(DV6 FC)(DV6 FC)
amtliche Varianten-/Versionsbezeichnung
M… CBHYB-S2B000
CBHYB-S2F000 CBHXH-S2B000
CBHXH-S2F000 CBHXW-S2B000
CBHXW-S2F000 CBHZH-S2B000
CBHZH-S2F000 -
CBHZH-S2K000 CBHZW-S2B000
CBHZW-S2F000
Hubraum (cm³) 1
5601
5601
5601
5601
560
Höchstleistung (kW) 7385 8588 88
Kraftstoff DieselDieselDieselDieselDiesel
Anhängelast gebremst (innerhalb des zulässigen
Gesamtzuggewichts) (kg) bis 12
% Steigung 1


10 01
3001


10 01
300/1 2001


10 0
max. Anhängelast ungebremst (kg) 710720 720720720
max. zulässige Stützlast (kg) 7272727272
Technische Daten
