2018 FIAT FULLBACK Kezelési és karbantartási útmutató (in Hungarian)

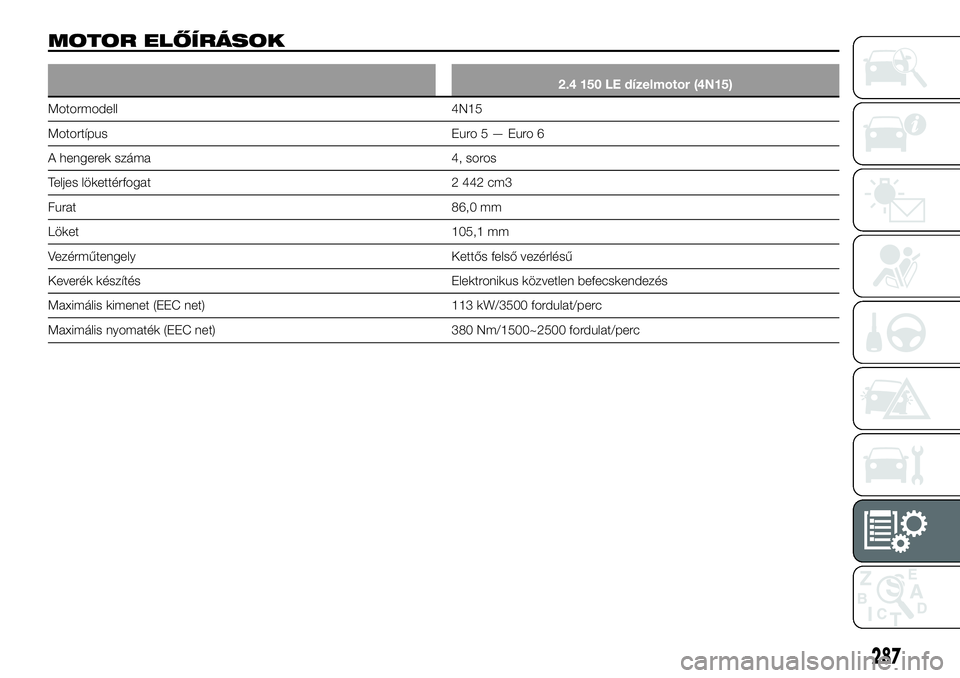

MOTOR ELŐÍRÁSOK
2.4 150 LE dízelmotor (4N15)
Motormodell 4N15
Motortípus Euro5—Euro6
A hengerek száma 4, soros
Teljes lökettérfogat 2 442 cm3
Furat 86,0 mm
Löket 105,1 mm
Vezérműtengely Kettős felső vezérlésű
Keverék készítés Elektronikus közvetlen befecskendezés
Maximális kimenet (EEC net) 113 kW/3500 fordulat/perc
Maximális nyomaték (EEC net) 380 Nm/1500~2500 fordulat/perc
287

2.4 180 LE 4WD dízelmotor (4N15)
Motormodell 4N15
Motortípus Euro5—Euro6
A hengerek száma 4, soros
Teljes lökettérfogat 2 442 cm3
Furat 86,0 mm
Löket 105,1 mm
Vezérműtengely Kettős felső vezérlésű
Keverék készítés Elektronikus közvetlen befecskendezés
Maximális kimenet (EEC net)
133 kW/3500 fordulat/perc
(*)
Maximális nyomaték (EEC net)
430 Nm/2 500 fordulat/perc(*)
(*) Járművek nagy teljesítményű motorral
388)
FIGYELMEZTETÉS
388)Az üzemanyag-ellátó rendszer olyan módosításai vagy javításai, melyeket nem megfelelően végeznek el, vagy melyek nem veszik
figyelembe a rendszer technikai jellemzőit, tűzveszélyhez vezető meghibásodásokat okozhatnak.
288
MŰSZAKI JELLEMZŐK

JÁRMŰ MÉRETEI
Klub fülke
(475. ábra)AH5101927
289

Hivatkozás Hossz
1 Első nyomtáv 1 520 mm
2 Teljes szélesség
1 785 x 1 815 mm
(*1)
3 Első túlnyúlás 865 mm
4 Tengelytáv 3 000 mm
5 Hátsó túlnyúlásHátsó lökhárító nélkül 1 330 mm
Hátsó lökhárítóval 1 410 mm
6 Teljes hosszHátsó lökhárító nélkül 5 195 mm
Hátsó lökhárítóval 5 275 mm
7 Hasmagasság (terheletlen)
200 x 205 mm
(*1)
8 Teljes magasság (terheletlen)
1 775 x 1 780 mm(*1)
9 Hátsó nyomtáv 1 515 mm
10 Rakomány ágy hossza 1 850 mm
11 Rakomány ágy szélessége 1 470 mm
12 Rakomány ágy magassága
845 x 850 mm
(*1)
(*1) Jármű széles sárvédővel
A jármű teljes hossza és magassága a telepített berendezéstől függően változhat.
Minimális fordulósugár
Karosszéria 6,3 m
Kerék 5,9 m
290
MŰSZAKI JELLEMZŐK

Kettős fülke
(476. ábra)AH5102328
291

Hivatkozás Hossz
1 Első nyomtáv 1 520 mm;
2 Teljes szélesség
1 785 x 1 815 mm
(*)
3 Első túlnyúlás 865 mm;
4 Tengelytáv 3 000 mm;
5 Hátsó túlnyúlásHátsó lökhárító nélkül 1 340 mm;
Hátsó lökhárítóval 1 420 mm;
6 Teljes hosszHátsó lökhárító nélkül 5 205 mm;
Hátsó lökhárítóval 5 285 mm;
7 Hasmagasság (terheletlen)
200 x 205 mm
(*)
8 Teljes magasság (terheletlen)
1 775 x 1 780 mm(*)
9 Hátsó nyomtáv 1 515 mm;
10 Rakomány ágy hossza 1 520 mm;
11 Rakomány ágy szélessége 1 470 mm;
12 Rakomány ágy magassága
845 x 850 mm
(*)
(*) Jármű széles sárvédővel
Minimális fordulósugár
Karosszéria 6,3 m
Kerék 5,9 m
292
MŰSZAKI JELLEMZŐK

Egyszerű fülke
(477. ábra)AH5101914
293

Hivatkozás Hossz
1 Első nyomtáv1 520 mm
2 Teljes szélesség1 785 mm
3 Első túlnyúlás865 mm
4 Tengelytáv3 000 mm
5 Hátsó túlnyúlásHátsó lökhárító nélkül 1 215 mm
Hátsó lökhárítóval 1 295 mm
6 Teljes hosszHátsó lökhárító nélkül 5 080 mm
Hátsó lökhárítóval 5 160 mm
7 Hasmagasság (terheletlen)200 mm
8 Teljes magasság (terheletlen) 1 780 mm
9 Hátsó nyomtáv1 515 mm
10 Rakomány ágy hossza2 265 mm
11 Rakomány ágy szélessége1 470 mm
12 Rakomány ágy magassága845 mm
Minimális fordulósugárKarosszéria 6,3 m
Kerék 5,9 m
294
MŰSZAKI JELLEMZŐK
