2018 FIAT FULLBACK Kezelési és karbantartási útmutató (in Hungarian)

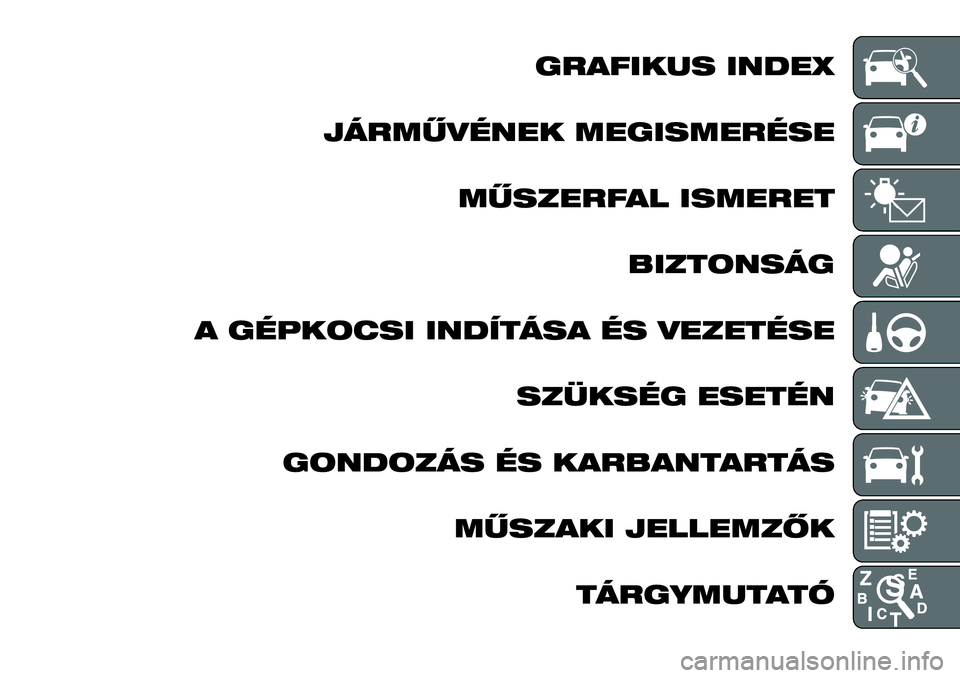

GRAFIKUS INDEX
JÁRMŰVÉNEK MEGISMERÉSE
MŰSZERFAL ISMERET
BIZTONSÁG
A GÉPKOCSI INDÍTÁSA ÉS VEZETÉSE
SZÜKSÉG ESETÉN
GONDOZÁS ÉS KARBANTARTÁS
MŰSZAKI JELLEMZŐK
TÁRGYMUTATÓ

GRAFIKUS INDEX
FÉNYSZÓRÓKIzzó típusok.................... 247Nappali menetvilágítás........... 46Tompított fényszórók............ 46Fényszórók..................... 46Izzó csere..................... 247
KEREKEKAbroncsok és kerekek.......... 302Gumiabroncs nyomás.......... 302Kerékcsere.................... 227
KÜLSŐ VISSZAPILLANTÓ TÜKRÖKBeállítás........................ 42
AJTÓKKözponti nyitás/zárás............ 29
ABLAKTÖRLŐKMűködés....................... 54Lapátcsere.................... 274
MOTORSzintellenőrzések.............. 264Motor előírások............... 287
(1. ábra)
9

HÁTSÓ LÁMPÁKIzzó típusok.................... 247Izzó csere..................... 247
RAKTÉRRakomány terhelés.............. 78Nyitás/Zárás.................... 32
KÖZÉPSŐ FÉKLÁMPAIzzó típusok.................... 247Izzó csere..................... 247
(2. ábra)
10
GRAFIKUS INDEX

SZELLŐZŐNYÍLÁSOKVentilátorok..................... 58
ELEKTROMOS ABLAKEMELŐKVezető oldali kapcsolók.......... 73Utas oldali kapcsolók............ 73
MŰSZERFALVezérlőpult és fedélzeti
műszerek......................... 93
Többfunkciós kijelző............. 93Jelző- és figyelmeztető lámpák . 101
FŰTÉS/KLÍMA VEZÉRLÉSVezérlőpult...................... 60Fűtés / Kézi légkondicionáló..... 60Automatikus klímaszabályozó
rendszer.......................... 63
HAJTÁS MÓD KIVÁLASZTÓMűködés...................... 170
ELÜLSŐ LÉGZSÁKVezető oldali légzsák........... 131Elülső utas oldali légzsák....... 131
KESZTYŰTARTÓKesztyűtartó.................... 85
SEBESSÉGVÁLTÓ KARKézi sebességváltó............ 163Automata sebességváltó....... 165
KORMÁNYKERÉKBeállítás........................ 40Kormányzár..................... 40
(3. ábra)
11

JÁRMŰVÉNEK MEGISMERÉSE
Új járművének alapos ismertetését itt
kezdjük.
A kézikönyv, amit most olvas,
egyszerűen és közvetlenül leírja, hogyan
épül fel a járműve és hogyan működik.
Ezért azt ajánljuk, hogy helyezze
kényelembe magát a járműben úgy,
hogy azonnal lássa közvetlenül, amit itt
leírunk.Kulcsok...................13
GYÚJTÁSKAPCSOLÓ..........25
AJTÓK....................28
ÜLÉSEK...................34
FEJTÁMASZOK..............38
KORMÁNYKERÉK............40
VISSZAPILLANTÓ TÜKRÖK......42
KÜLSŐ VILÁGÍTÁS............46
BELSŐ VILÁGÍTÁS............52
ABLAKTÖRLŐ...............54
LÉGKONDICIONÁLÓ RENDSZER . .58
ABLAK...................73
KATALIZÁTOR...............75
DÍZEL RÉSZECSKESZŰRŐ (DPF). . .75
MOTORTÉR................77
CSOMAGTÉR TERÜLET........78
UTÁNFUTÓ VONTATÁ S.........79
BELSŐ FUNKCIÓK............81
ÜZEMANYAG KIVÁLASZTÁS......87
ÜZEMANYAGTARTÁLY TÖLTÉSE . . .89
BESZÁLLÁS A JÁRMŰBE,
KISZÁLLÁS A JÁRMŰBŐL.......91
12
JÁRMŰVÉNEK MEGISMERÉSE

Kulcsok
1. Mesterkulcs 2. Kulcs nélküli
ajtónyitó rendszer kulcs 3. Kulcs nélküli
ajtónyitó rendszer távirányító
4. Biztonsági kulcs
1)
Megjegyzés A távirányító egy precíz
elektronikus eszköz, amely beépített
jeladót tartalmaz. A hibás működés
megelőzése érdekében vegye
figyelembe a következőket.
Ne hagyja olyan helyen, ahol
közvetlen napsugárzásnak van kitéve,
például a műszerfalon.
Ne szerelje szét, ne módosítsa.
Ne hajlítsa meg a kulcsot/távirányítót
és ne tegye ki erős ütés hatásának.
Ne tegye ki víz hatásának.
Tartsa távol mágneses kulcstartótól.
Tartsa távol audio rendszerektől,
személyi számítógépektől, TV-től és
minden más olyan berendezéstől,
amely mágneses teret generál.
Tartsa távol olyan eszközöktől,
amelyek erős elektromágneses
hullámokat bocsátanak ki, mint például
mobiltelefonoktól, drótnélküli
eszközöktől és nagyfrekvenciás
berendezésektől (beleértve az orvosi
eszközöket is).
Ne tisztítsa ultrahangos tisztítással
vagy hasonló berendezéssel.
Ne hagyja a kulcsot/távirányítót olyan
helyen, ahol az magas hőmérsékletnek
vagy nagy nedvességtartalomnak van
kitéve.
Megjegyzés A motort úgy tervezték,
hogy az nem indul, ha az indításgátló
számítógépében regisztrált azonosító
kód és a távirányító azonosító kódja
nem illik egymáshoz. A részletek,
valamint a kulcs/távirányító használata
tekintetében utalunk az „Elektronikus
indításgátló” című részben leírtakra.
KULCS SZÁM CÍMKE
A kulcs száma rá van bélyegezve a
címkére, amint azt az illusztráció
mutatja. Jegyezze fel a kulcs számát és
tartsa a kulcsot és a kulcs szám címkét
külön helyen úgy, hogy a Fiat
márkaképviselettől rendelhessen
kulcsot, ha az eredeti kulcsokat
elvesztené.
ELEKTRONIKUS
INDÍTÁSGÁTLÓ
(ahol van)
2)
Az elektronikus indításgátlót arra
tervezték, hogy jelentősen csökkentse a
gépkocsi lopás lehetőségét. A rendszer
célja az, hogy mozgásképtelenné tegye
a járművet egy érvénytelen indítási
kísérletnél. Érvényes indítási kísérlet
csak az indításgátlóhoz „regisztrált”
kulcs használatával lehetséges.
(4. ábra)AH3101213
(5. ábra)AA0109480
13

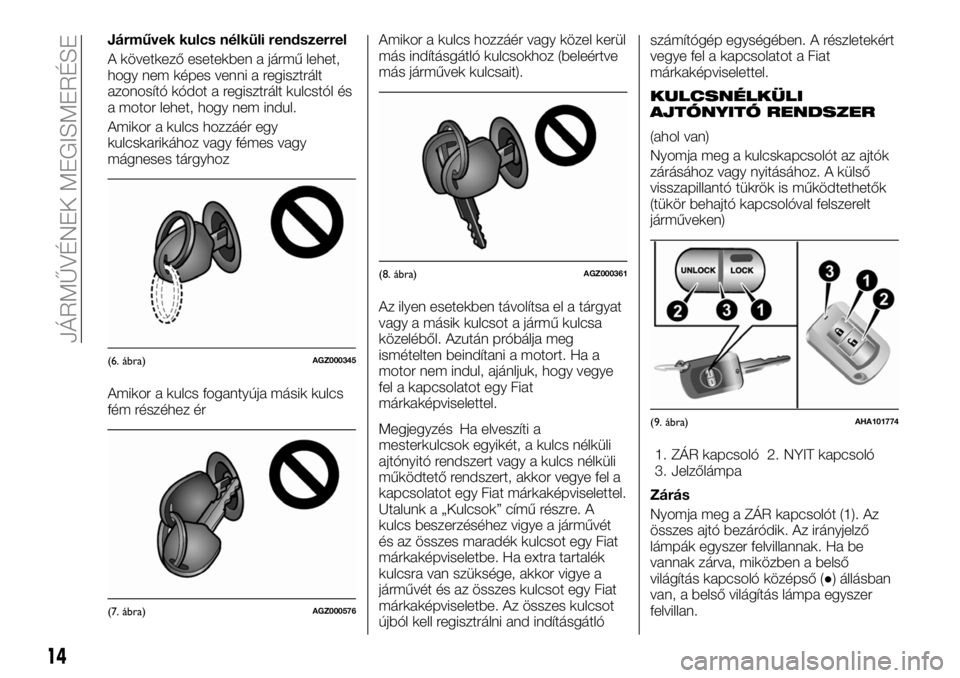

Járművek kulcs nélküli rendszerrel
A következő esetekben a jármű lehet,
hogy nem képes venni a regisztrált
azonosító kódot a regisztrált kulcstól és
a motor lehet, hogy nem indul.
Amikor a kulcs hozzáér egy
kulcskarikához vagy fémes vagy
mágneses tárgyhoz
Amikor a kulcs fogantyúja másik kulcs
fém részéhez érAmikor a kulcs hozzáér vagy közel kerül
más indításgátló kulcsokhoz (beleértve
más járművek kulcsait).
Az ilyen esetekben távolítsa el a tárgyat
vagy a másik kulcsot a jármű kulcsa
közeléből. Azután próbálja meg
ismételten beindítani a motort. Ha a
motor nem indul, ajánljuk, hogy vegye
fel a kapcsolatot egy Fiat
márkaképviselettel.
Megjegyzés Ha elveszíti a
mesterkulcsok egyikét, a kulcs nélküli
ajtónyitó rendszert vagy a kulcs nélküli
működtető rendszert, akkor vegye fel a
kapcsolatot egy Fiat márkaképviselettel.
Utalunk a „Kulcsok” című részre. A
kulcs beszerzéséhez vigye a járművét
és az összes maradék kulcsot egy Fiat
márkaképviseletbe. Ha extra tartalék
kulcsra van szüksége, akkor vigye a
járművét és az összes kulcsot egy Fiat
márkaképviseletbe. Az összes kulcsot
újból kell regisztrálni and indításgátlószámítógép egységében. A részletekért
vegye fel a kapcsolatot a Fiat
márkaképviselettel.
KULCSNÉLKÜLI
AJTÓNYITÓ RENDSZER
(ahol van)
Nyomja meg a kulcskapcsolót az ajtók
zárásához vagy nyitásához. A külső
visszapillantó tükrök is működtethetők
(tükör behajtó kapcsolóval felszerelt
járműveken)
1. ZÁR kapcsoló 2. NYIT kapcsoló
3. Jelzőlámpa
Zárás
Nyomja meg a ZÁR kapcsolót (1). Az
összes ajtó bezáródik. Az irányjelző
lámpák egyszer felvillannak. Ha be
vannak zárva, miközben a belső
világítás kapcsoló középső (●) állásban
van, a belső világítás lámpa egyszer
felvillan.
(6. ábra)AGZ000345
(7. ábra)AGZ000576
(8. ábra)AGZ000361
(9. ábra)AHA101774
14
JÁRMŰVÉNEK MEGISMERÉSE
