2018 FIAT FULLBACK Kezelési és karbantartási útmutató (in Hungarian)

C – Beállított sebesség
A beállított sebesség megjelenik, ha el
van tárolva.
Indítás
Először nyomja meg a BE/KI kapcsolót
a sebességhatároló bekapcsolásához,
amikor a gyújtáskapcsoló „BE” állásban
van vagy az üzemmód BE állásban van.
A sebességhatároló kijelzés megjelenik
a műszercsoporton.
Aktiválás
A sebességhatároló elmenti a jármű
aktuális sebességét, amikor felengedi a
SET - kapcsolót (B). A
sebességhatároló elmenti a jármű
aktuális sebességét, amikor felengedi a
SET - kapcsolót (B). Ekkor a
sebességhatároló elkezd szabályozniannak érdekében, hogy ne haladja meg
a beállított sebességet.
1. típus
2. típus
Ha a jármű aktuális sebessége
alacsonyabb, mint 30 km/h (minimális
beállítható sebesség), a beállított
sebesség körülbelül 30 km/h lesz. A
beállított sebességet kijelzi a
műszercsoport.És a „HATÁROLÁS” szabályozási
állapotot kijelzi a műszercsoport.
A beállított sebességet kijelzi a
műszercsoport.
És a „HATÁROLÁS” szabályozási
állapotot kijelzi a műszercsoport.
A beállított sebesség növelése
A RES + kapcsoló használatával
Nyomja felfelé a RES + kapcsolót
folyamatosan.
Ekkor a műszercsoporton kijelzett
beállított sebesség fokozatosan
növekszik. Amikor a beállított sebesség
(313. ábra)AHA105020
(314. ábra)AA0113784
(315. ábra)AHA110523
(316. ábra)AHA105017
199

elérte a kívánt sebességet, engedje fel a
RES + kapcsolót (C).
1. típus
2. típus
A beállított sebesség egyszerre
körülbelül 5 km/h értékkel növekszik.
Ha a vezető a beállított sebességet
kicsit akarja növelni, nyomja felfelé a
RES + kapcsolót majd engedje el.A beállított sebesség egyszerre
körülbelül 1 km/h értékkel növekszik
A CANCEL kapcsoló, a gázpedál és
a SET - kapcsoló használatával
Nyomja meg a CANCEL kapcsolót (D) a
sebességhatároló inaktiválásához.
A „HATÁROLÁS” szabályozási állapot
eltűnik és a „HATÁROLÁS KI”
szabályozási állapotra változik.
1. típus
2. típusGyorsítson a kívánt sebességre, majd
nyomja le és engedje fel a SET -
kapcsolót (B).
1. típus
(317. ábra)AA0113797
(318. ábra)AHA110536
(319. ábra)AHA114303
(320. ábra)AHA110578
(321. ábra)AHA114316
(322. ábra)AA0113814
200
A GÉPKOCSI INDÍTÁSA ÉS VEZETÉSE

2. típus
A „HATÁROLÁS” szabályozási állapot
van ismét kijelezve és a beállított
sebesség aktualizálódik.
A beállított sebesség csökkentése
A SET - kapcsoló használatával
Nyomja le a SET - kapcsolót (B).
Ekkor a műszercsoporton kijelzett
beállított sebesség fokozatosan
csökken. Amikor a beállított sebességelérte a kívánt sebességet, engedje fel a
SET - kapcsolót (B).
1. típus
2. típus
A beállított sebesség egyszerre
körülbelül 5 km/h értékkel csökken. Ha
a vezető a beállított sebességet kicsit
akarja csökkenteni, nyomja meg a SET
- kapcsolót majd engedje el. A beállított
sebesség egyszerre körülbelül 1 km/h
értékkel növekszik.A CANCEL kapcsoló, az üzemi fék
és a SET - kapcsoló használatával
Nyomja meg a CANCEL kapcsolót (D) a
sebességhatároló inaktiválásához. A
„HATÁROLÁS” szabályozási állapot
eltűnik és a „HATÁROLÁS KI”
szabályozási állapotra változik.
1. típus
2. típus
(323. ábra)AHA114505
(324. ábra)AA0113784
(325. ábra)AHA110523
(326. ábra)AHA110578
(327. ábra)AHA114303
201

Lassítson a kívánt sebességre, majd
nyomja le és engedje fel a SET -
kapcsolót (B).
1. típus2. típus
A sebességhatároló jel van ismét
kijelezve és a beállított sebesség
aktualizálódik.
A jármű beállított sebességének
ideiglenes növelése
A vezető ideiglenesen gyorsíthat
vészhelyzetben.
A sebességhatároló ideiglenesen
inaktiválódik, és a jármű sebessége
növelhető. A sebességhatároló folytatja
a működését, amikor a jármű
sebessége a beállított sebesség alá
csökken.
Nyomja le a gázpedált a végállásig (az
ütközőcsapon át, amely a pedál
reakciós erejét megnöveli a végállás
előtt).
240)
Ha a jármű sebessége meghaladja a
beállított sebességet, a „HATÁROLÁS”
szabályozási állapot és a
sebességhatároló jel villogni fog.
241)
A vezető megváltoztathatja a beállított
sebességet vészhelyzetben.
Inaktiválás
Az alábbi módok bármelyikén
inaktiválható.
Nyomja meg a CANCEL kapcsolót
Nyomja meg a sebességhatároló
BE/KI kapcsolót
Megjegyzés Ha a sebességhatárolót
más állapot kapcsolja ki, ez rendszer
hibás működés lehet. Hagyja abba a
sebességhatároló használatát és
kapcsolja ki a sebességhatárolót.
Vizsgáltassa ki a járművet egy Fiat
márkaképviselettel.
242)

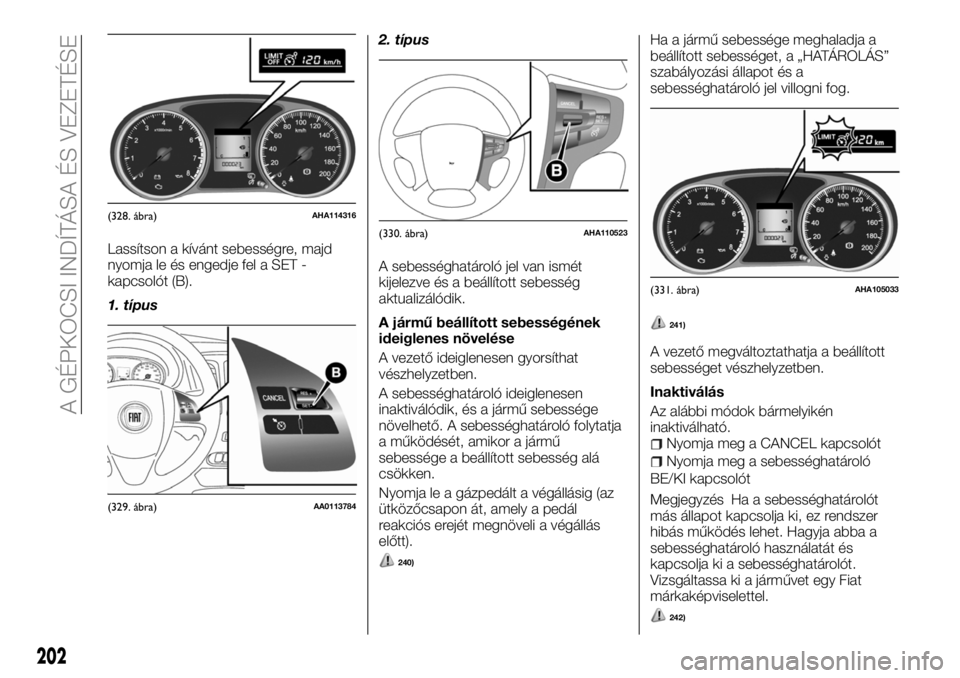

(328. ábra)AHA114316
(329. ábra)AA0113784
(330. ábra)AHA110523
(331. ábra)AHA105033
202
A GÉPKOCSI INDÍTÁSA ÉS VEZETÉSE

Folytatás
A sebességhatároló elmenti a beállított
sebességet, amikor a rendszer
inaktiválva lett, a sebességhatároló
működését folytathatja a RES +
kapcsoló (C) felfelé nyomásával.
1. típus
2. típusA sebességhatároló azonban azonnal
elkezd szabályozni és a jármű
sebessége csökken, mintha a
gázpedált teljesen felengednék, amikor
a jármű sebessége meghaladja a
beállított sebességet.
243)
FIGYELMEZTETÉS
153)Mivel a rendszer nem használ üzemi
féket (hidraulikus féket), a jármű sebessége
lejtőn lefelé meghaladhatja a beállított
sebességet.
FIGYELMEZTETÉS
240)Van lehetőség arra, hogy a
sebességhatároló a gázpedál helyzetének
megfelelően hirtelen gyorsulást engedjen
meg. A hirtelen gyorsulásnál legyen óvatos.
241)A nagy sebességnél legyen
körültekintő.
242)Van lehetőség arra, hogy a
sebességhatároló a gázpedál helyzetének
megfelelően hirtelen gyorsulást engedjen
meg akkor, amikor a sebességhatároló
inaktiválva van. Legyen óvatos.
243)A menetellenállástól függően fennáll a
rángatás lehetőségének a veszélye. Legyen
óvatos.
SÁVELHAGYÁSRA
FIGYELMEZTETÉS
(ahol van)
A kamerán keresztül felismerve, hogy
az Ön járműve melyik sávban halad, az
LDW hangriasztással figyelmezteti Önt,
amikor járműve valószínű, hogy eltér a
sávtól és vizuális riasztás történik a
többfunkciós kijelző információs
képernyőjén.
(332. ábra)AA0113797
(333. ábra)AHA110536
(334. ábra)AA0114055
(335. ábra)AHA106359
203

Hogyan működik az LDW
A rendszer állapotától függően a kijelzés
a következőképpen változik.
A rendszer bekapcsolása
Amikor a gyújtáskapcsolót vagy a
működési üzemmódot „BE” állásba
helyezi, akkor megjelenik az LDW
rendszer „BE” jelzőlámpája, mutatva
azt, hogy a rendszer „BE” állapotba van
helyezve.
A rendszer kikapcsolása
Amikor lenyomja az LDW kapcsolót, az
LDW rendszer „BE” jelzőlámpa kialszik,
mutatva azt, hogy a rendszer „KI”
állapotba van helyezve. Nyomja le a
kapcsolót ismét, a rendszer visszatér
„BE” állásba.Megjegyzés Amikor a gyújtáskapcsolót
vagy a működési üzemmódot „KI”
állásba helyezi akkor, amikor a rendszer
„KI” állásban van, a rendszer visszatér
„BE” állásba. („LDW 1.” mód)
Választhatja az „LDW 2” módot is,
amely az LDW rendszert mindig „KI”
állapotba teszi.
1. Nyomja le az LDW kapcsolót, és a
rendszer „KI” állapotba lesz helyezve.
2. Nyomja le az LDW kapcsolót kb.
10 másodpercnél hosszabb ideig.
Figyelmeztető hangjelzés hallatszik és
kapcsoljon az „LDW 2” módba.
3. Nyomja le az LDW kapcsolót, és az
LDW rendszer „BE” jelzőlámpa kialszik.
Az „LDW 1” módba történő
visszatéréshez tegye a rendszert „KI
állapotba”, nyomja le és tartsa
lenyomva az LDW kapcsolót kb.
10 másodpercnél hosszabb ideig.
Figyelmeztető hangjelzés hallatszik és
kapcsoljon az „LDW 1” módba.Készenléti állapot
Készenléti módban a rendszer képes
arra, hogy felismerje a sávot, amelyben
az Ön járműve halad és hangjelzést ad,
amikor járműve kimegy a sávból.
A rendszer automatikusan vált „BE”
állásból „készenléti állásba”, ha a
következő összes körülmény
egyidejűleg fennáll. Az LDW rendszer
BE jelzőlámpa LDW készenléti
jelzőlámpára (zöld) változik.
A jármű sebessége kb. 65 km/h vagy
magasabb.
Az irányjelző kar nincs működtetve.
A vészvillogó nincs működtetve.
A fékpedál nincs lenyomva.
A környezeti körülmények
megfelelőek ahhoz, hogy a rendszer
felismerje a forgalmi sávot jelző
vonalakat mindkét oldalon.
A rendszer „BE állapotba” lett
helyezve.(336. ábra)AHA106375
(337. ábra)AHA106388
(338. ábra)AHA106391
204
A GÉPKOCSI INDÍTÁSA ÉS VEZETÉSE

Megjegyzés A rendszer „BE”
állapotban marad kb. 7 másodpercen
át miután a vészvillogó abbahagyta a
villogást vagy az irányjelző kar visszatért
alaphelyzetébe.
Sávelhagyásra figyelmeztetés
Szaggatott figyelmeztető hang hallatszik
és az LDW lámpa (sárga) villog, amikor
a járműve elhagyni készül vagy elhagyta
a sávot készenléti üzemmódban.
Megjegyzés Ha a figyelmeztetés kb.
3 másodpercig vagy hosszabb ideig
fennáll, akkor a rendszer készenléti
üzemmódba kapcsol, mielőtt a
figyelmeztetés megszűnne.
Rendszer probléma figyelmeztetés
Ha probléma fordul elő a rendszerben,
akkor egy, a probléma típusára
specifikus vizuális jelzés jelenik meg.Túl forró LDW kamera
Ha a rendszer átmenetileg, az LDW
kamera túl magas hőmérséklete miatt
működésképtelenné válik, akkor az
LDW rendszer BE jelzőlámpa világít.
Ha a kamera lehűl az előre
meghatározott hőmérséklet alá, akkor a
rendszer automatikusa visszaállítja a
normál állapotot.
Megjegyzés Az LDW rendszer BE
jelzőlámpa átmenetileg törölhető úgy,
hogy az LDW kapcsolót „KI” állásba
állítja.
LDW inaktiválódás hiba miatt
Ha az LDW egy nem inicializált
állapotba kerül egy hiba következtében,
akkor az LDW lámpa (sárga) világít.
Ha ez történik, akkor keressen fel egy
Fiat márkaképviseletet és ellenőriztesse
a rendszert.
154) 155) 156) 157)
244) 245) 246)
FIGYELMEZTETÉS
244)Ha a sávelválasztó vonalak
elmosódottak, átfedik egymást vagy
hiányoznak, a rendszer esetleg nem tud
segíteni a vezetőnek: ebben az esetben a
vezetés segítő inaktív.
245)A vezetés segítő nem egy
automatikus vezető rendszer és nem
helyettesíti a vezetőt a jármű
menetpályájának a meghatározásában. A
vezető személyes felelőssége megfelelő
szinten figyelni a forgalmat és az
útviszonyokat és a jármű menetpályájának
a biztonságos meghatározása.
246)Ha a teher változása miatt a kamera
kimozdul a helyéről, a rendszer esetleg
ideiglenesen nem működik és a kamera
nem tud automatikus kalibrálást végezni.
(339. ábra)AHA106405(340. ábra)AHA106375
(341. ábra)AHA106391
205

FIGYELMEZTETÉS
154)Az LDW-nek vannak teljesítmény
korlátai. Ne támaszkodjon túlságosan a
rendszerre.
155)Az LDW-t nem arra tervezték, hogy
csökkentse a nem gondosan előre nézéssel
(figyelni arra, ha valami az út szélén van,
szórakozottság stb.) , vagy a rossz időjárás
stb. okozta rossz látási viszonyokkal
kapcsolatos veszélyeket. Kormányozza
járművét megfelelően és vezessen
biztonságosan.
