2017 TOYOTA HILUX Manuale de Empleo (in Spanish)

6017-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71246S_(ES)
7
Mantenimiento y cuidados
■Luces de carretera (vehículos con faros de LED)
Desenchufe el conector mien-
tras presiona el dispositivo de
desbloqueo.
Gire la base de la bombilla
hacia la izquierda.
Sustituya la bombilla y coloque
la base de la bombilla.
Alinee las 3 lengüetas de la bombi-
lla con la montura e introdúzcala.
Gire y fije la base de la bombilla.
1
2
3
4

6027-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71246S_(ES)
Coloque el conector.
Sacuda suavemente la base de la
bombilla para comprobar que no
está suelta, encienda las luces de
carretera una vez y confirme visual-
mente que la luz no se filtra por la
montura.
■
Luces de posición delanteras/luces de conducción diurna (si el vehí-
culo dispone de ello) (vehículos con faros halógenos)
Gire la base de la bombilla hacia la izquierda.
Saque la bombilla.
Para la colocación, siga los pasos indicados en orden inverso.
5
1
Vehículos sin luces de
conducción diurnaVehículos con luces de conduc-
ción diurna
2
Vehículos sin luces de
conducción diurnaVehículos con luces de conduc-
ción diurna
3

6037-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71246S_(ES)
7
Mantenimiento y cuidados

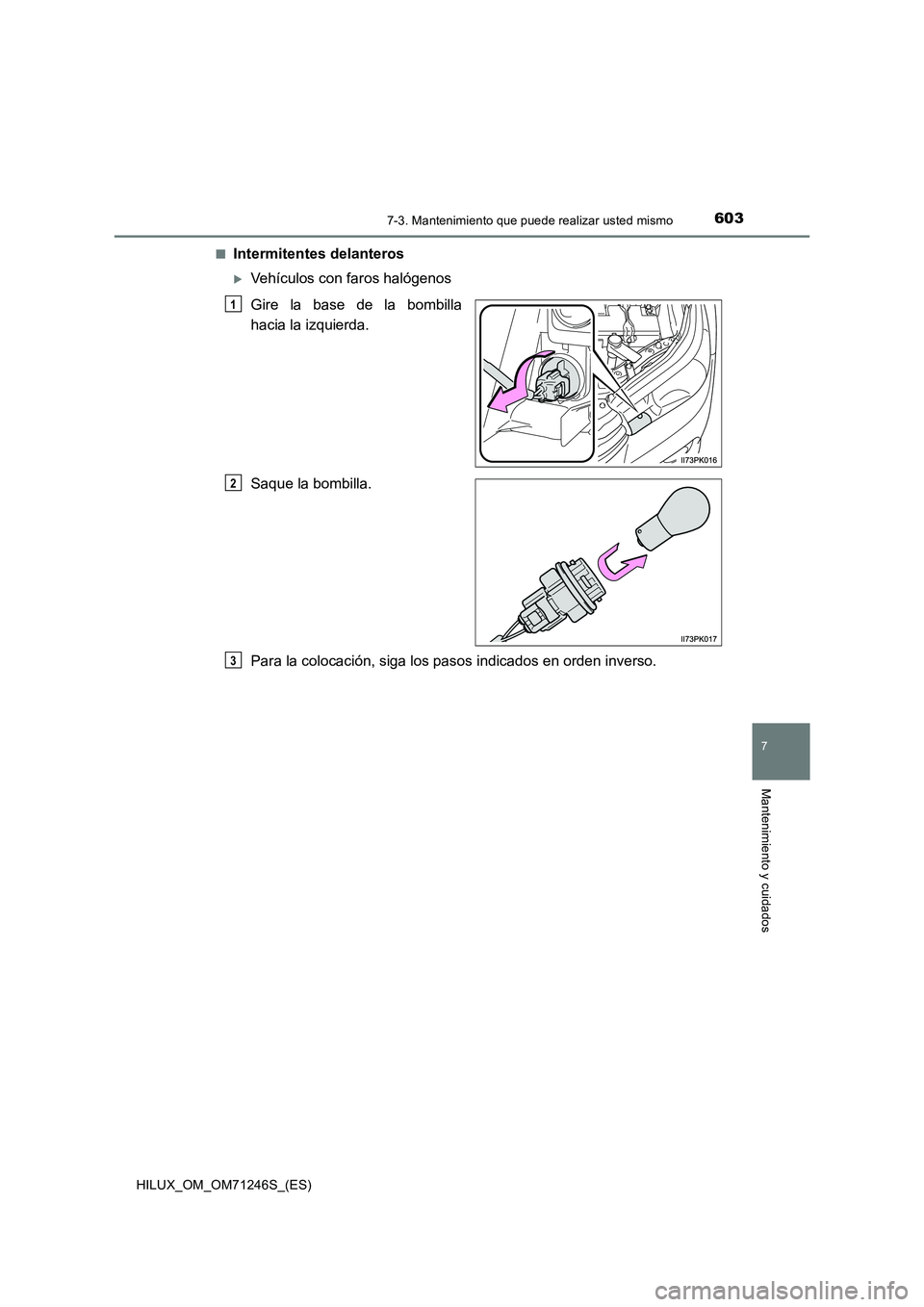

■Intermitentes delanteros
Vehículos con faros halógenos
Gire la base de la bombilla
hacia la izquierda.
Saque la bombilla.
Para la colocación, siga los pasos indicados en orden inverso.
1
2
3

6047-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71246S_(ES)
Vehículos con faros de LED
Para disponer de suficiente
espacio de trabajo, gire el
volante hacia el lado opuesto a
la ubicación de la bombilla que
se debe reemplazar.
Quite los tornillos y los clips.
Extracción del clip
Colocación del clip
1
1
2
Tipo ATipo B

6057-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71246S_(ES)
7
Mantenimiento y cuidados
Retire parcialmente el forro de
la aleta y gire la base de la bom-
billa hacia la izquierda.
Saque la bombilla.
Para la colocación, siga los pasos indicados en orden inverso.
Parachoques
Forro de
la aleta
2
3
4

6067-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71246S_(ES)■
Luces antiniebla delanteras halógenas (si el vehículo dispone de
ello)
Para disponer de suficiente
espacio de trabajo, gire el
volante hacia el lado opuesto a
la ubicación de la bombilla que
se debe reemplazar.
Quite los tornillos y los clips.
Extracción del clip
Colocación del clip
1
1
2
Tipo ATipo B

6077-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71246S_(ES)
7
Mantenimiento y cuidados
Retire parcialmente el forro de
la aleta y desenchufe el conec-
tor manteniendo apretado el dis-
positivo de desbloqueo.
Gire la base de la bombilla
hacia la izquierda.
Sustituya la bombilla y coloque
la base de la bombilla.
Alinee las 3 lengüetas de la bombi-
lla con la montura e introdúzcala.
Gire y fije la base de la bombilla.
Parachoques
Forro de
la aleta
2
3
4
5

6087-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71246S_(ES)
Coloque el conector.
Sacuda suavemente la base de la
bombilla para comprobar que no
está suelta, encienda las luces anti-
niebla delanteras una vez y con-
firme visualmente que la luz no se
filtra por la montura.
Para colocar el forro de la aleta, los tornillos y los clips, lleve a cabo el
procedimiento de extracción de los pasos y en orden inverso.
6
7
12
