2017 TOYOTA AVENSIS Руково

6178-2. Действия в экстренных ситуациях
AVENSIS_OM_OM20C74R_(RR)
8
При возникновении неисправности

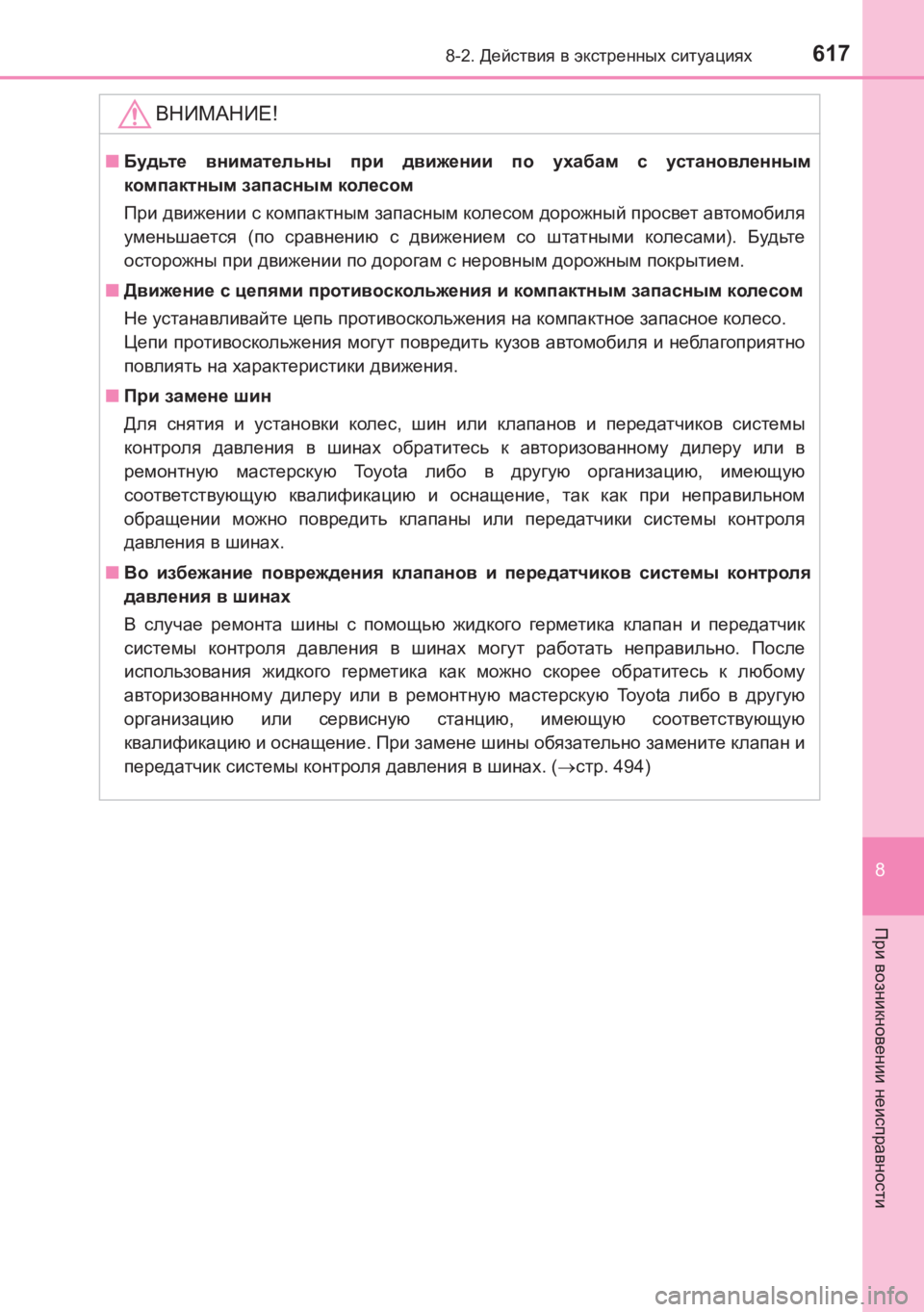

ВНИМАНИЕ!
■Будьте внимательны при движении по ухабам с установленным
компактным запасным колесом
При движении с компактным запасным колесом дорожный просвет автомобиля
уменьшается (по сравнению с движением со штатными колесами ). Будьте
осторожны при движении по дорогам с неровным дорожным покрытием .
■ Движение с цепями противоскольжения и компактным запасным колесом
Не устанавливайте цепь противоскольжения на компактное запасное колесо .
Цепи противоскольжения могут повредить кузов автомобиля и неблагоприятно
повлиять на характеристики движения .
■ При замене шин
Для снятия и установки колес , шин или клапанов и передатчиков системы
контроля давления в шинах обратитесь к авторизованному дилеру или в
ремонтную мастерскую To y o t a либо в другую организацию , имеющую
соответствующую квалификацию и оснащение , так как при неправильном
обращении можно повредить клапаны или передатчики системы контроля
давления в шинах .
■ Во избежание повреждения клапанов и передатчиков системы контроля
давления в шинах
В случае ремонта шины с помощью жидкого герметика клапан и передатчик
системы контроля давления в шинах могут работать неправильно . После
использования жидкого герметика как можно скорее обратитесь к любому
авторизованному дилеру или в ремонтную мастерскую To y o t a либо в другую
организацию или сервисную станцию , имеющую соответствующую
квалификацию и оснащение . При замене шины обязательно замените клапан и
передатчик системы контроля давления в шинах . (→ стр . 494)
AVENSIS_OM_OM20C74R_(RR).book Page 617 Friday, June 17, 2016 1:12 PM

6188-2. Действия в экстренных ситуациях
AVENSIS_OM_OM20C74R_(RR)

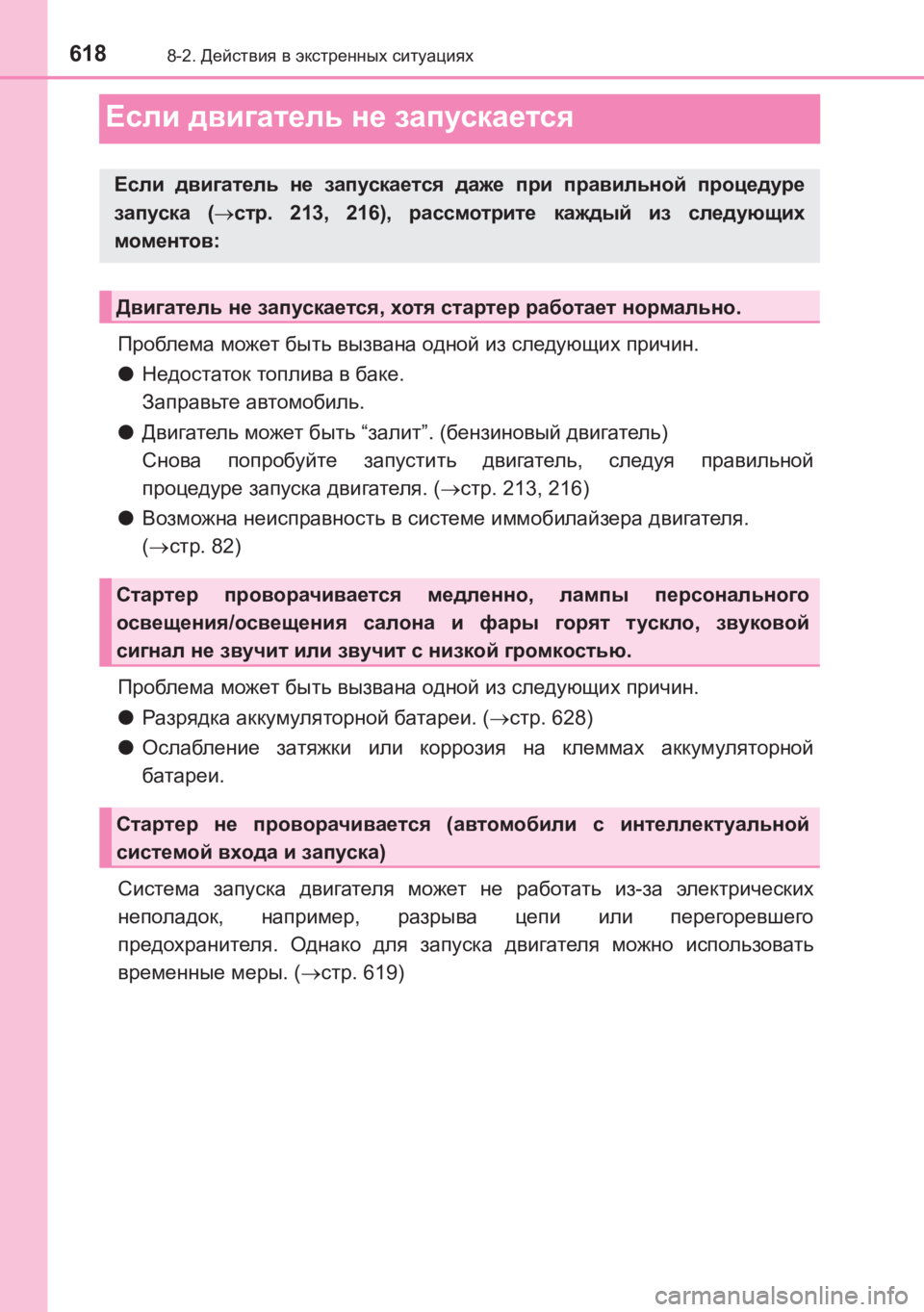

Если двигатель не запускается
Проблема может быть вызвана одной из следующих причин .
● Недостаток топлива в баке .
Заправьте автомобиль .
● Двигатель может быть “залит ”. (бензиновый двигатель )
Снова попробуйте запустить двигатель , следуя правильной
процедуре запуска двигателя . (→ стр . 213, 216)
● Возможна неисправность в системе иммобилайзера двигателя .
( → стр . 82)
Проблема может быть вызвана одной из следующих причин .
● Разрядк а аккумуляторной батареи . (→ стр . 628)
● Ослабление затяжки или коррозия на клеммах аккумуляторной
батареи .
Система запуска двигателя может не работать из -за электрических
неполадок , например , разрыва цепи или перегоревшего
предохранителя . Однако для запуска двигателя можно использовать
временные меры . (→ стр . 619)
Если двигатель не запускается даже при правильной процедуре
запуска (→стр . 213, 216), рассмотрите каждый из следующих
моментов :
Двигатель не запускается , хотя стартер работает нормально .
Стартер проворачивается медленно , лампы персонального
освещения /освещения салона и фары горят тускло , звуковой
сигнал не звучит или звучит с низкой громкостью .
Стартер не проворачивается (автомобили с интеллектуальной
системой входа и запуска )
AVENSIS_OM_OM20C74R_(RR).book Page 618 Friday, June 17, 2016 1:12 PM

6198-2. Действия в экстренных ситуациях
AVENSIS_OM_OM20C74R_(RR)
8
При возникновении неисправности

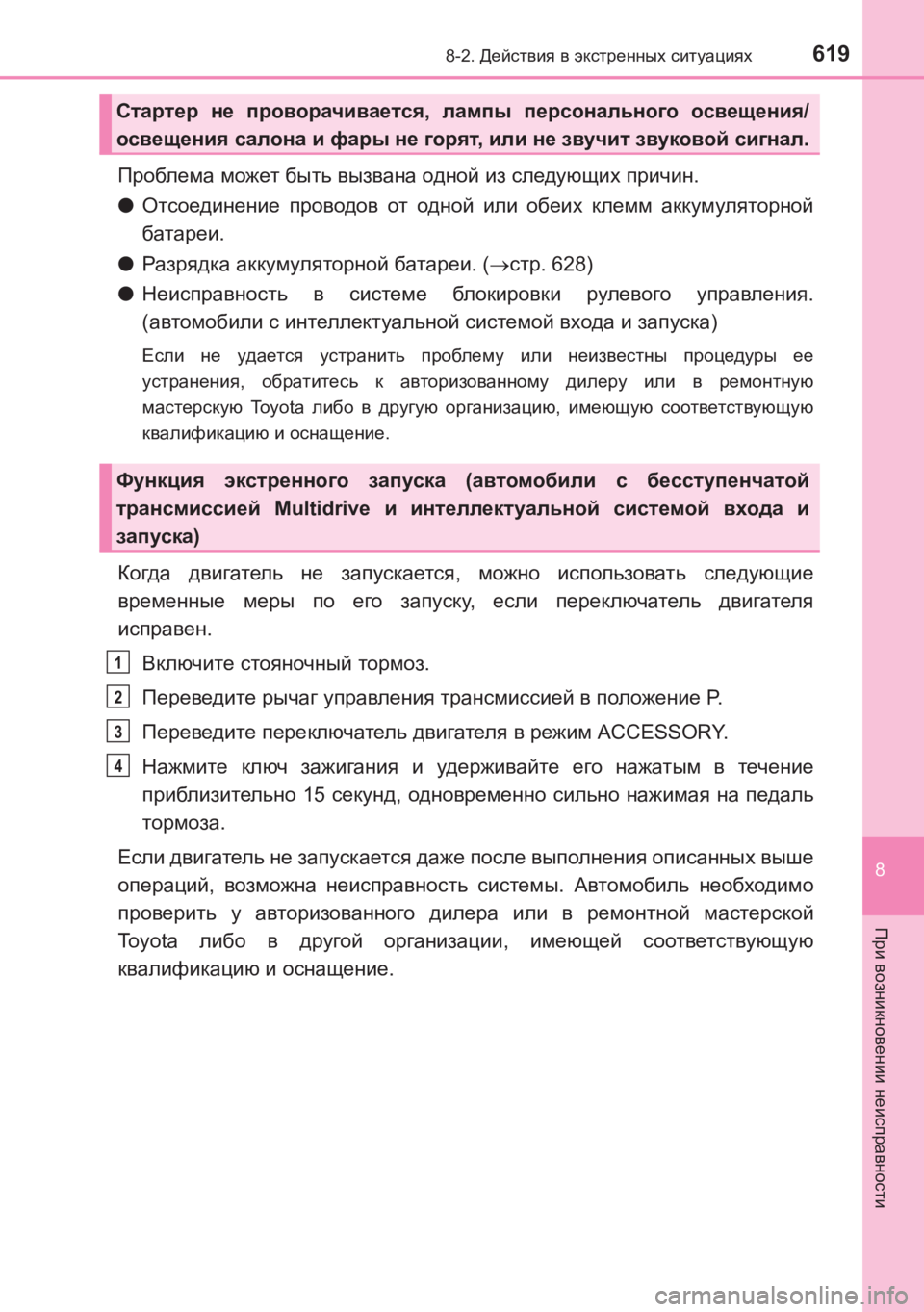

Проблема может быть вызвана одной из следующих причин .
● Отсоединение проводов от одной или обеих клемм аккумуляторной
батареи .
● Разрядк а аккумуляторной батареи . (→ стр . 628)
● Неисправность в системе блокировки рулевого управления .
( автомобили с интеллектуальной системой входа и запуска )
Если не удается устранить проблему или неизвестны процедуры ее
устранения , обратитесь к авторизованному дилеру или в ремонтную
мастерскую To y o t a либо в другую организацию , имеющую соответствующую
квалификацию и оснащение .
Когда двигатель не запускается , можно использовать следующие
временные меры по его запуску , если переключатель двигателя
исправен .
Включите стояночный тормоз .
Переведите рычаг управления трансмиссией в положение P.
Переведите переключатель двигателя в режим ACCESSORY.
Нажмите ключ зажигания и удерживайте его нажатым в течение
приблизительно 15 секунд , одновременно сильно нажимая на педаль
тормоза .
Если двигатель не запускается даже после выполнения описанных выше
операций , возможна неисправность системы . Автомобиль необходимо
проверить у авторизованного дилера или в ремонтной мастерской
Toyota либо в другой организации , имеющей соответствующую
квалификацию и оснащение .
Стартер не проворачивается , лампы персонального освещения /
освещения салона и фары не горят , или не звучит звуковой сигнал .
Функция экстренного запуска (автомобили с бесступенчатой
трансмиссией Multidrive и интеллектуальной системой входа и
запуска )
1
2
3
4
AVENSIS_OM_OM20C74R_(RR).book Page 619 Friday, June 17, 2016 1:12 PM

6208-2. Действия в экстренных ситуациях
AVENSIS_OM_OM20C74R_(RR)

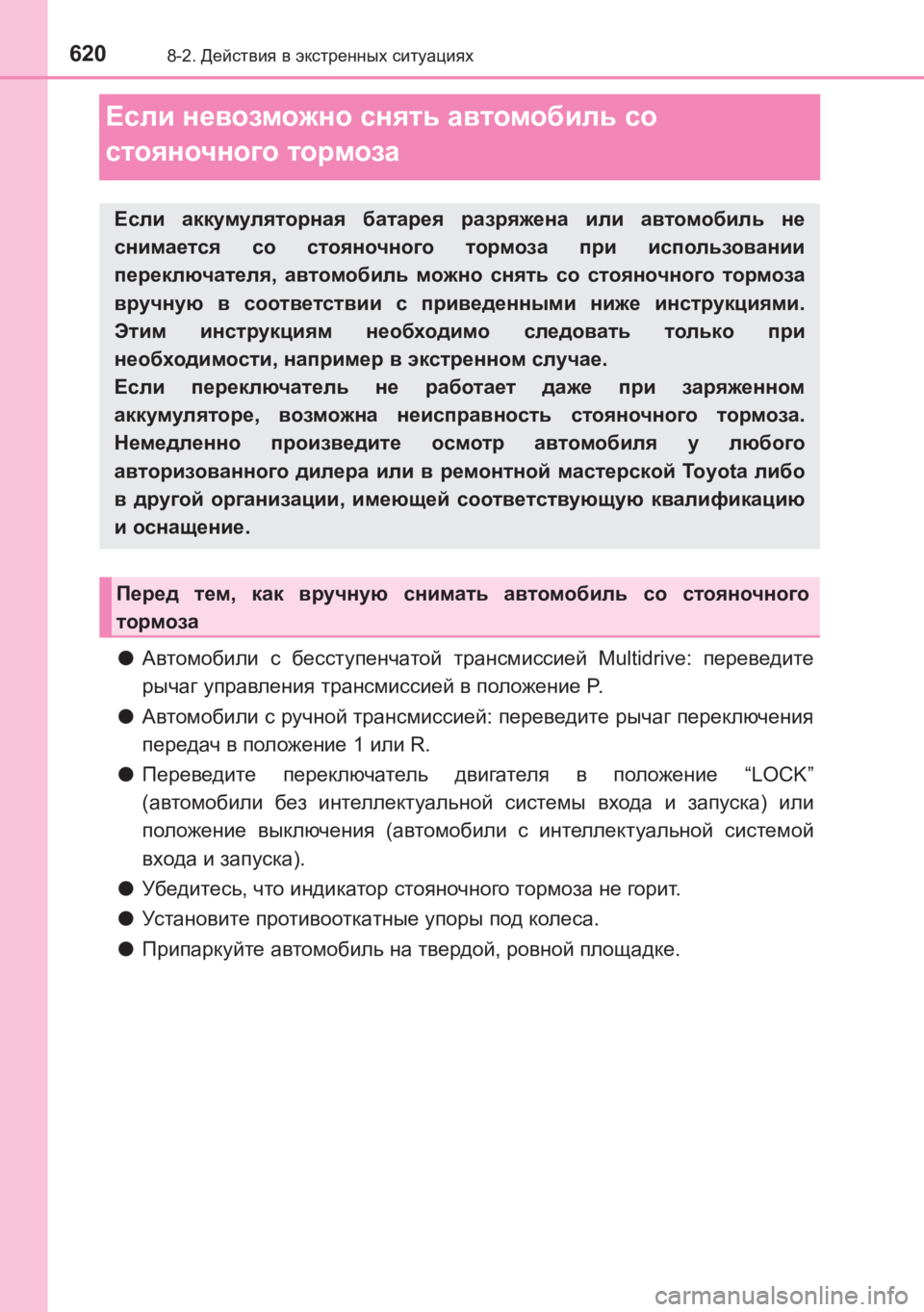

Если невозможно снять автомобиль со
стояночного тормоза
● Автомобили с бесступенчатой трансмиссией Multidrive: переведите
рычаг управления трансмиссией в положение P.
● Автомобили с ручной трансмиссией : переведите рычаг переключения
передач в положение 1 или R.
● Переведите переключатель двигателя в положение “LOCK”
( автомобили без интеллектуальной системы входа и запуска ) или
положение выключения (автомобили с интеллектуальной системой
входа и запуска ).
● Убедитесь , что индикатор стояночного тормоза не горит .
● Установите противооткатные упоры под колеса .
● Припаркуйте автомобиль на твердой , ровной площадке .
Если аккумуляторная батарея разряжена или автомобиль не
снимается со стояночного тормоза при использовании
переключателя , автомобиль можно снять со стояночного тормоза
вручную в соответствии с приведенными ниже инструкциями .
Этим инструкциям необходимо следовать только при
необходимости , например в экстренном случае .
Если переключатель не работает даже при заряженном
аккумуляторе , возможна неисправность стояночного тормоза .
Немедленно произведите осмотр автомобиля у любого
авторизованного дилера или в ремонтной мастерской To y o t a либо
в другой организации , имеющей соответствующую квалификацию
и оснащение .
Перед тем , как вручную снимать автомобиль со стояночного
тормоза
AVENSIS_OM_OM20C74R_(RR).book Page 620 Friday, June 17, 2016 1:12 PM

6218-2. Действия в экстренных ситуациях
AVENSIS_OM_OM20C74R_(RR)
8
При возникновении неисправности
Поднимите коврик багажного отделения . (→ стр . 433)
Достаньте из багажного отделения инструмент снятия со стояночного
тормоза . (→ стр . 602, 587)
Уберите коврик с левой стороны
багажного отделения .
Снимите или сломайте
уплотнение , закрывающее
отверстие для снятие со
стояночного тормоза .
Нажмите до упора на инструмент
снятия со стояночного тормоза ,
проверив , что он не двигается ,
когда вы его отпускаете , и
поверните по часовой стрелке ,
пока не услышите щелчок .
( прибл . 600 оборотов , прибл .
20 минут ).
При вращении против часовой стрелки инструмент вращается свободно .
После снятия со стояночного тормоза уберите инструмент в лоток для
инструментов .
Снятие автомобиля со стояночного тормоза вручную (седан )
1
2
3
4
5
AVENSIS_OM_OM20C74R_(RR).book Page 621 Friday, June 17, 2016 1:12 PM

6228-2. Действия в экстренных ситуациях
AVENSIS_OM_OM20C74R_(RR)

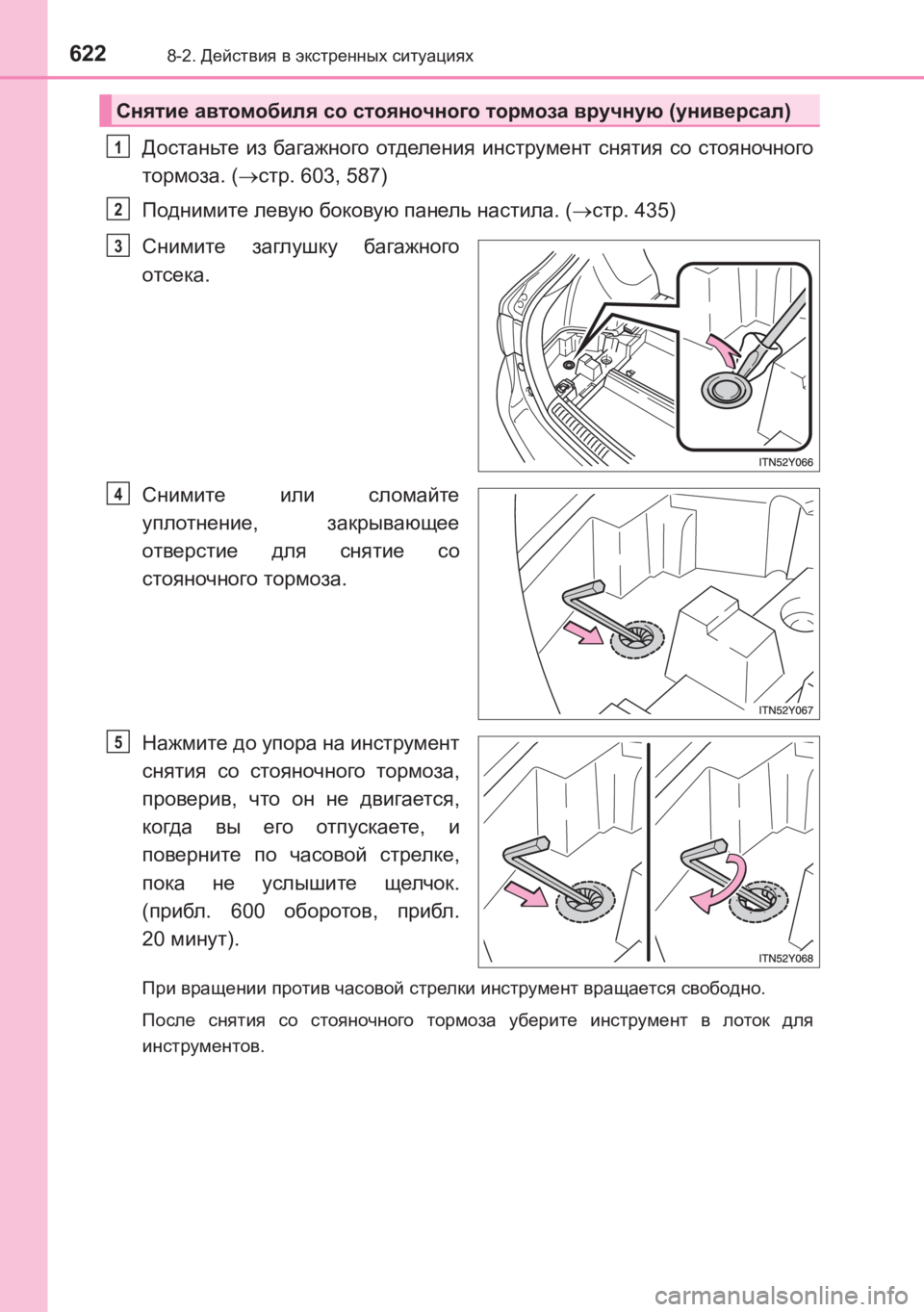

Достаньте из багажного отделения инструмент снятия со стояночного
тормоза . (→ стр . 603, 587)
Поднимите левую боковую панель настила . (→ стр . 435)
Снимите заглушку багажного
отсека .
Снимите или сломайте
уплотнение , закрывающее
отверстие для снятие со
стояночного тормоза .
Нажмите до упора на инструмент
снятия со стояночного тормоза ,
проверив , что он не двигается ,
когда вы его отпускаете , и
поверните по часовой стрелке ,
пока не услышите щелчок .
( прибл . 600 оборотов , прибл .
20 минут ).
При вращении против часовой стрелки инструмент вращается свободно .
После снятия со стояночного тормоза уберите инструмент в лоток для
инструментов .
Снятие автомобиля со стояночного тормоза вручную (универсал )
1
2
3
4
5
AVENSIS_OM_OM20C74R_(RR).book Page 622 Friday, June 17, 2016 1:12 PM

6238-2. Действия в экстренных ситуациях
AVENSIS_OM_OM20C74R_(RR)
8
При возникновении неисправности

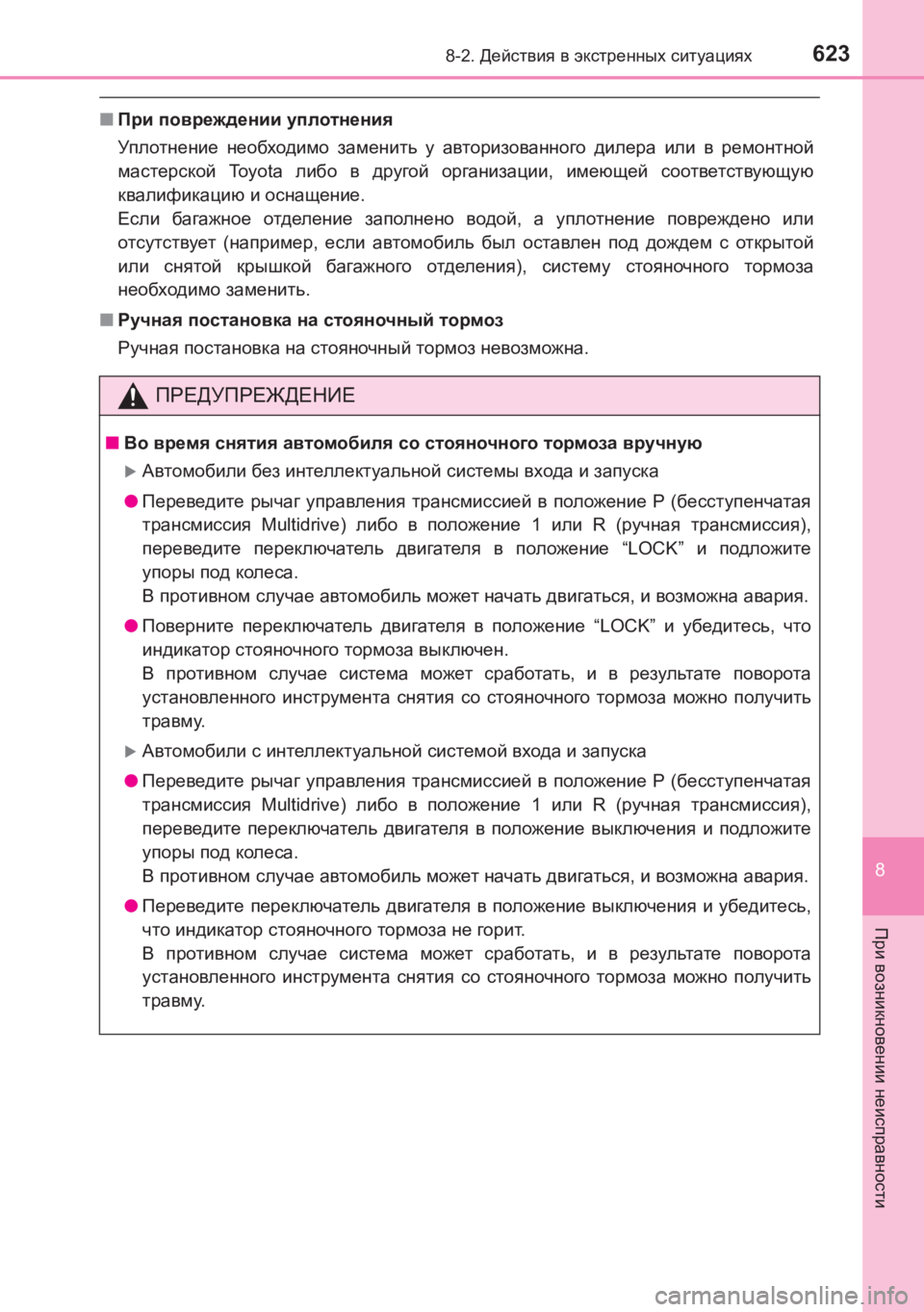

■При повреждении уплотнения
Упл отнение необходимо заменить у авторизованного дилера или в ремонтной
мастерской To y o t a либо в другой организации , имеющей соответствующую
квалификацию и оснащение .
Если багажное отделение заполнено водой , а уплотнение повреждено или
отсутствует (например , если автомобиль был оставлен под дождем с открытой
или снятой крышкой багажного отделения ), систему стояночного тормоза
необходимо заменить .
■ Ручная постановка на стояночный тормоз
Ручная постановка на стояночный тормоз невозможна .
ПРЕДУПРЕЖДЕНИЕ
■Во время снятия автомобиля со стояночного тормоза вручную
XАвтомобили без интеллектуальной системы входа и запуска
● Переведите рычаг управления трансмиссией в положение P (бесступенчатая
трансмиссия Multidrive) либо в положение 1 или R ( ручная трансмиссия ),
переведите переключатель двигателя в положение “LOCK” и подложите
упоры под колеса .
В противном случае автомобиль может начать двигаться , и возможна авария .
● Поверните переключатель двигателя в положение “LOCK” и убедитесь , что
индикатор стояночного тормоза выключен .
В противном случае система может сработать , и в результате поворота
установленного инструмента снятия со стояночного тормоза можно получить
травму .
XАвтомобили с интеллектуальной системой входа и запуска
● Переведите рычаг управления трансмиссией в положение P (бесступенчатая
трансмиссия Multidrive) либо в положение 1 или R ( ручная трансмиссия ),
переведите переключатель двигателя в положение выключения и подложите
упоры под колеса .
В противном случае автомобиль может начать двигаться , и возможна авария .
● Переведите переключатель двигателя в положение выключения и убедитесь ,
что индикатор стояночного тормоза не горит .
В противном случае система может сработать , и в результате поворота
установленного инструмента снятия со стояночного тормоза можно получить
травму .
AVENSIS_OM_OM20C74R_(RR).book Page 623 Friday, June 17, 2016 1:12 PM

6248-2. Действия в экстренных ситуациях
AVENSIS_OM_OM20C74R_(RR)

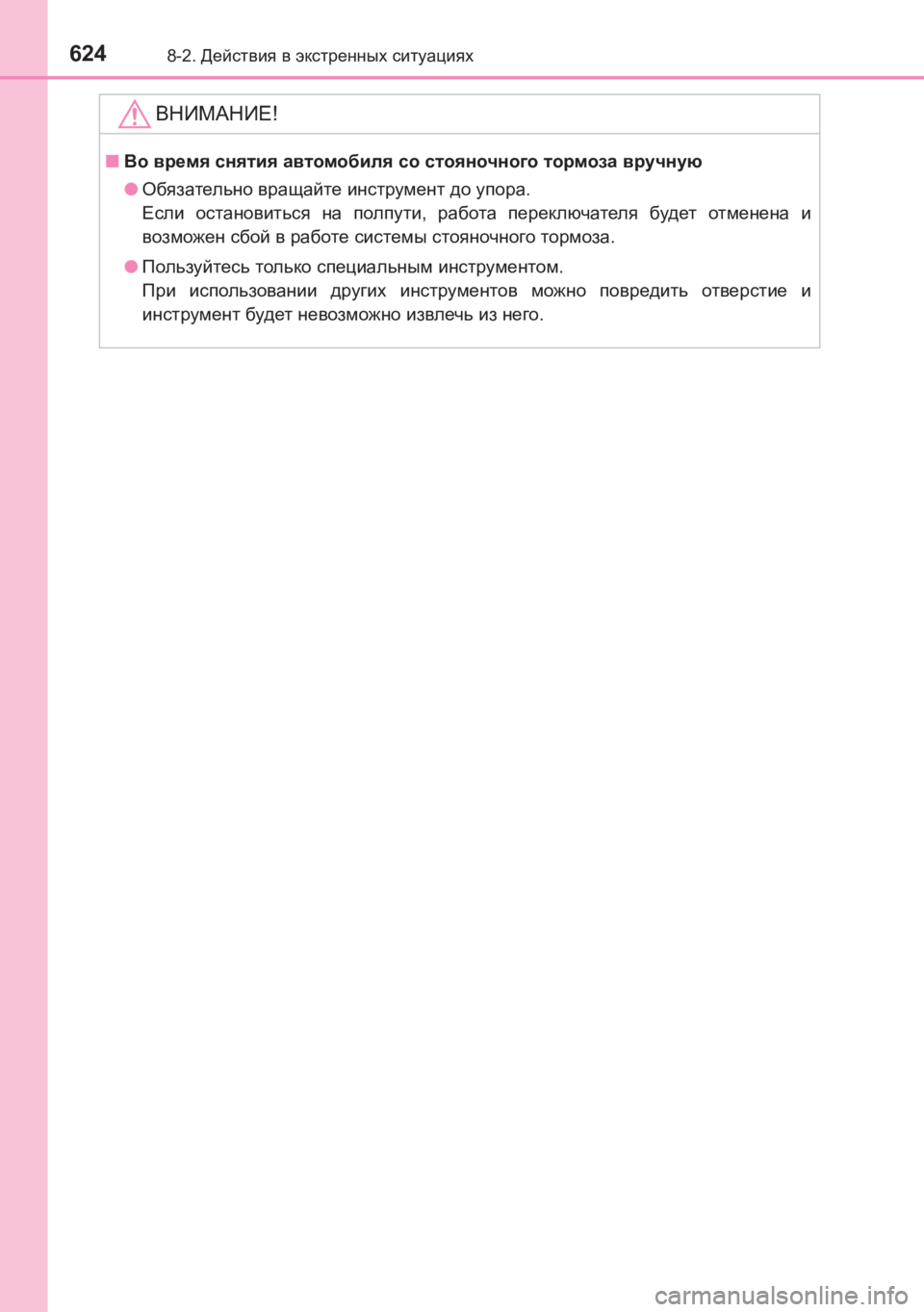

ВНИМАНИЕ !
■Во время снятия автомобиля со стояночного тормоза вручную
● Обязательно вращайте инструмент до упора .
Если остановиться на полпути , работа переключателя будет отменена и
возможен сбой в работе системы стояночного тормоза .
● Пользуйтесь только специальным инструментом .
При использовании других инструментов можно повредить отверстие и
инструмент будет невозможно извлечь из него .
AVENSIS_OM_OM20C74R_(RR).book Page 624 Friday, June 17, 2016 1:12 PM
