5217-3. Самостоятельное техническое обслуживание
AVENSIS_OM_OM20C74R_(RR)
7
Техническое обслуживание и уход за автомобилем
Проверка и замена плавких предохранителей
Переведите переключатель двигателя в положение “LOCK”
( автомобили без интеллектуальной системы входа и запуска ) или
положение выключения (автомобили с интеллектуальной системой
входа и запуска ).
Откройте крышку коробки плавких предохранителей .
XМоторный отсек
Нажмите на язычок и снимите
крышку .
XПанель приборов со стороны водителя : коробка предохранителей
типа A (автомобили с левым рулем )
Снимите крышку .
Если какой -либо из электрических элементов не работает ,
причиной этому может быть перегорание плавкого
предохранителя . В таком случае проверьте и при необходимости
замените плавкие предохранители .
1
2
AVENSIS_OM_OM20C74R_(RR).book Page 521 Friday, June 17, 2016 1:12 PM

5227-3. Самостоятельное техническое обслуживание
AVENSIS_OM_OM20C74R_(RR)

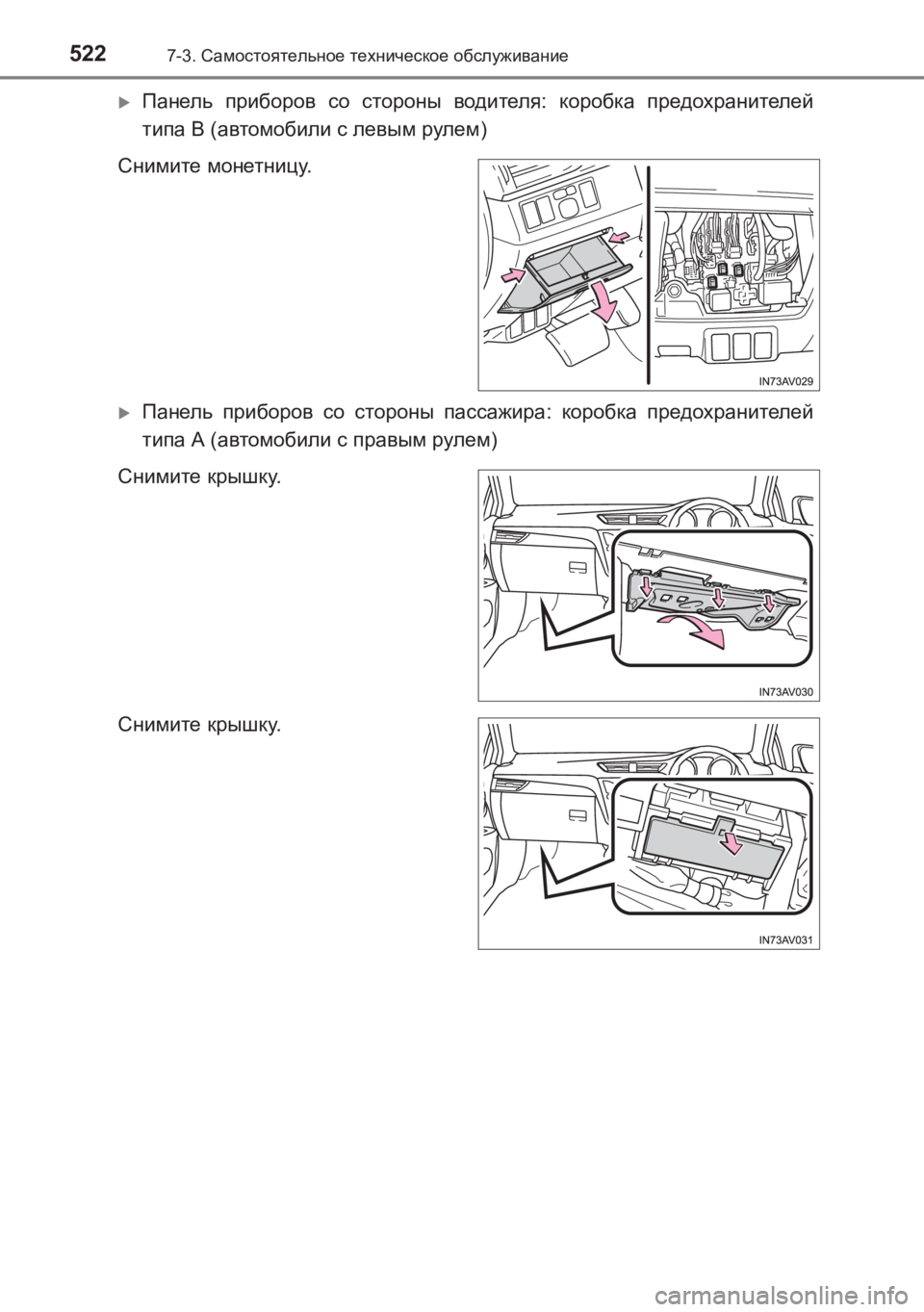

XПанель приборов со стороны водителя : коробка предохранителей
типа В (автомобили с левым рулем )
Снимите монетницу .
XПанель приборов со стороны пассажира : коробка предохранителей
типа A (автомобили с правым рулем )
Снимите крышку .
Снимите крышку .
AVENSIS_OM_OM20C74R_(RR).book Page 522 Friday, June 17, 2016 1:12 PM

5237-3. Самостоятельное техническое обслуживание
AVENSIS_OM_OM20C74R_(RR)
7
Техническое обслуживание и уход за автомобилем

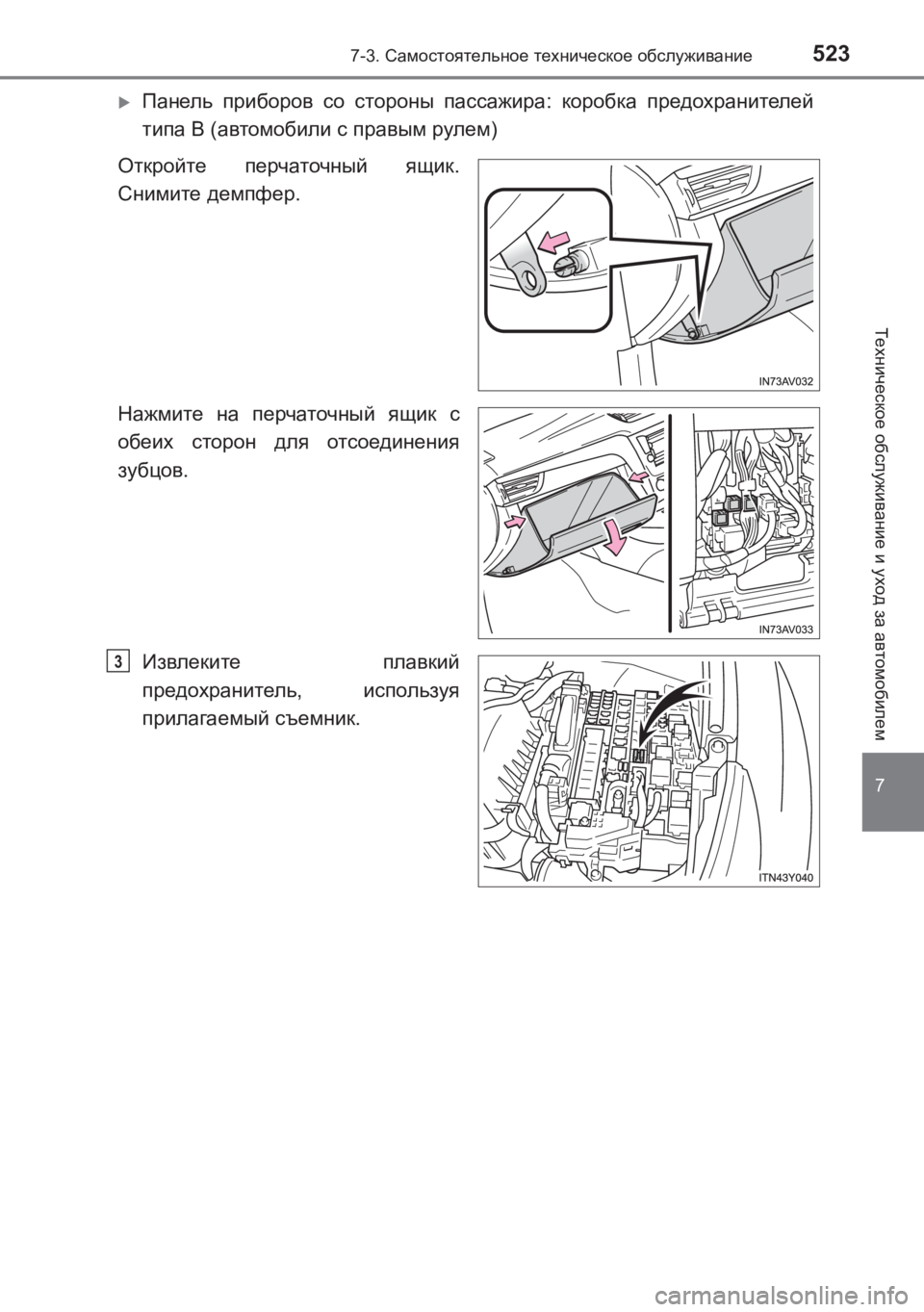

XПанель приборов со стороны пассажира : коробка предохранителей
типа В (автомобили с правым рулем )
Откройте перчаточный ящик .
Снимите демпфер .
Нажмите на перчаточный ящик с
обеих сторон для отсоединения
зубцов .
Извлеките плавкий
предохранитель , используя
прилагаемый съемник .
3
AVENSIS_OM_OM20C74R_(RR).book Page 523 Friday, June 17, 2016 1:12 PM

5247-3. Самостоятельное техническое обслуживание
AVENSIS_OM_OM20C74R_(RR)

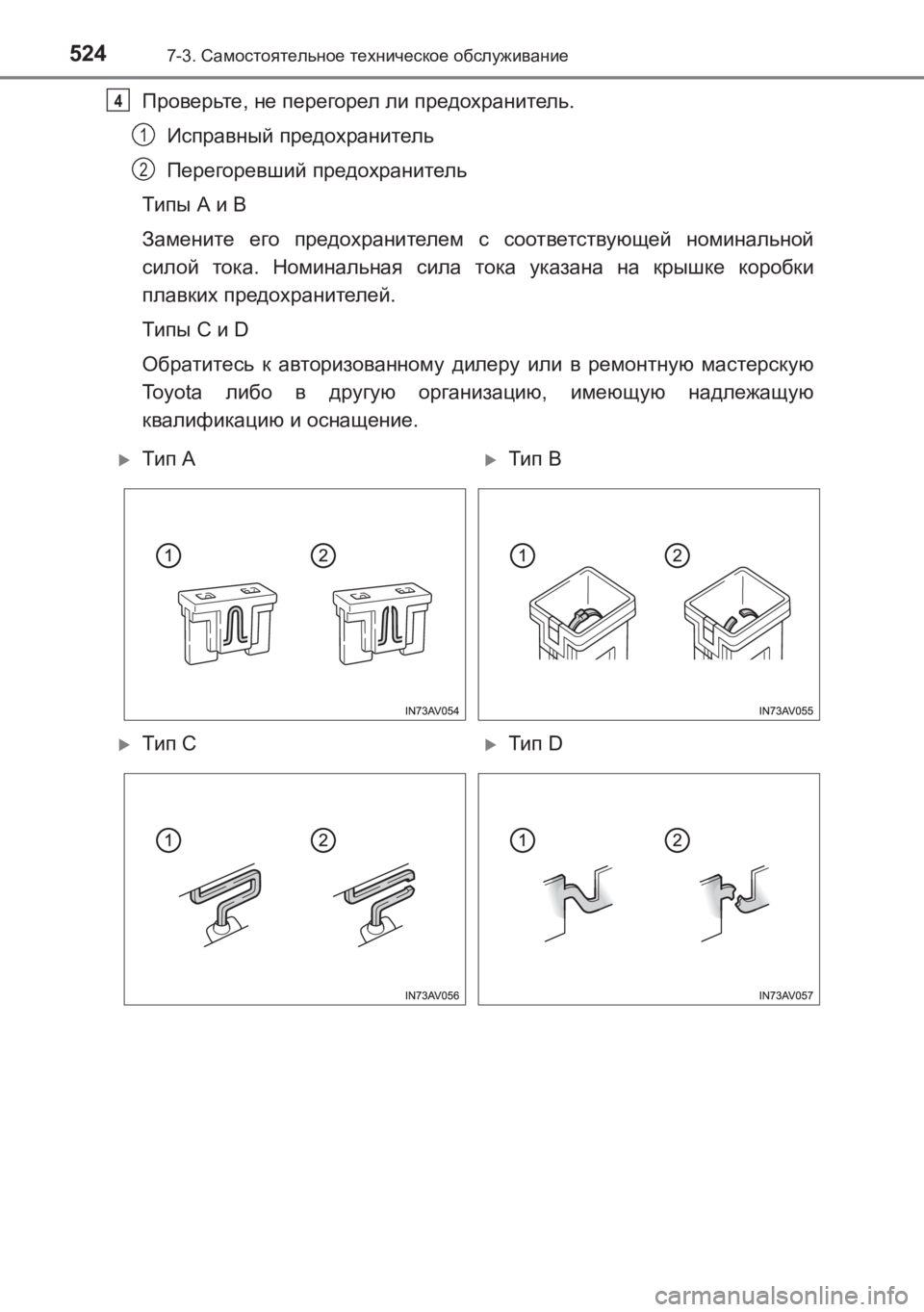

Проверьте , не перегорел ли предохранитель .
Исправный предохранитель
Перегоревший предохранитель
Типы A и B
Замените его предохранителем с соответствующей номинальной
силой тока . Номинальная сила тока указана на крышке коробки
плавких предохранителей .
Типы C и D
Обратитесь к авторизованному дилеру или в ремонтную мастерскую
Toyota либо в другую организацию , имеющую надлежащую
квалификацию и оснащение .4
1
2
XТип AXТип B
XТип СXТип D
AVENSIS_OM_OM20C74R_(RR).book Page 524 Friday, June 17, 2016 1:12 PM

5257-3. Самостоятельное техническое обслуживание
AVENSIS_OM_OM20C74R_(RR)
7
Техническое обслуживание и уход за автомобилем

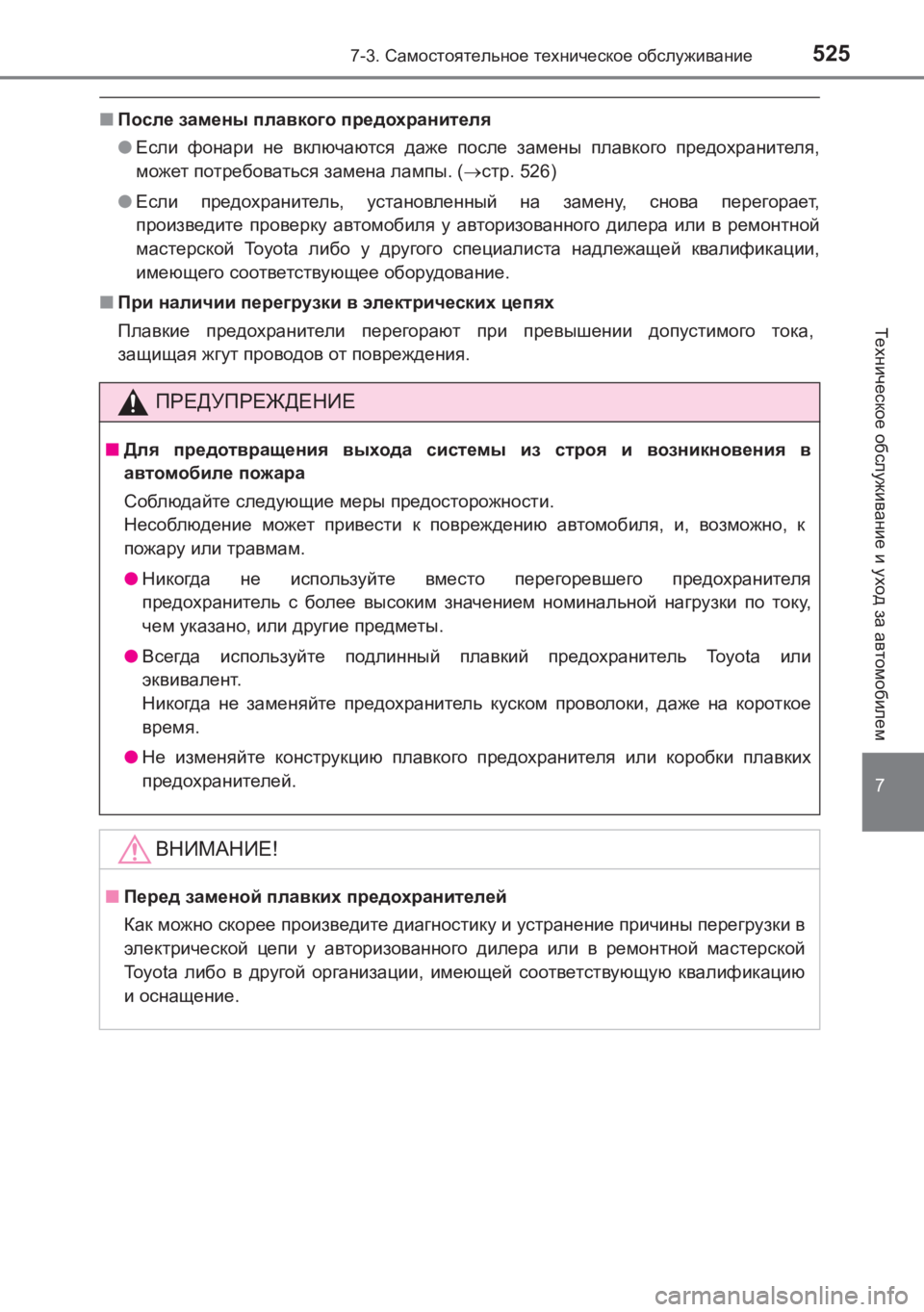

■После замены плавкого предохранителя
● Если фонари не включаются даже после замены плавкого предохранителя ,
может потребоваться замена лампы . (→ стр . 526)
● Если предохранитель , установленный на замену , снова перегорает ,
произведите проверку автомобиля у авторизованного дилера или в ремонтной
мастерской To y o t a либо у другого специалиста надлежащей квалификации ,
имеющего соответствующее оборудование .
■ При наличии перегрузки в электрических цепях
Плавкие предохранители перегорают при превышении допустимого тока ,
защищая жгут проводов от повреждения .
ПРЕДУПРЕЖДЕНИЕ
■Для предотвращения выхода системы из строя и возникновения в
автомобиле пожара
Соблюдайте следующие меры предосторожности .
Несоблюдение может привести к повреждению автомобиля , и, возможно , к
пожару или травмам .
● Никогда не используйте вместо перегоревшего предохранителя
предохранитель с более высоким значением номинальной нагрузки по току ,
чем указано , или другие предметы .
● Всегда используйте подлинный плавкий предохранитель To y o t a или
эквивалент .
Никогда не заменяйте предохранитель куском проволоки , даже на короткое
время .
● Не изменяйте конструкцию плавкого предохранителя или коробки плавких
предохранителей .
ВНИМАНИЕ!
■Перед заменой плавких предохранителей
Как можно скорее произведите диагностику и устранение причины перегрузки в
электрической цепи у авторизованного дилера или в ремонтной мастерской
To y o t a либо в другой организации , имеющей соответствующую квалификацию
и оснащение .
AVENSIS_OM_OM20C74R_(RR).book Page 525 Friday, June 17, 2016 1:12 PM

5267-3. Самостоятельное техническое обслуживание
AVENSIS_OM_OM20C74R_(RR)

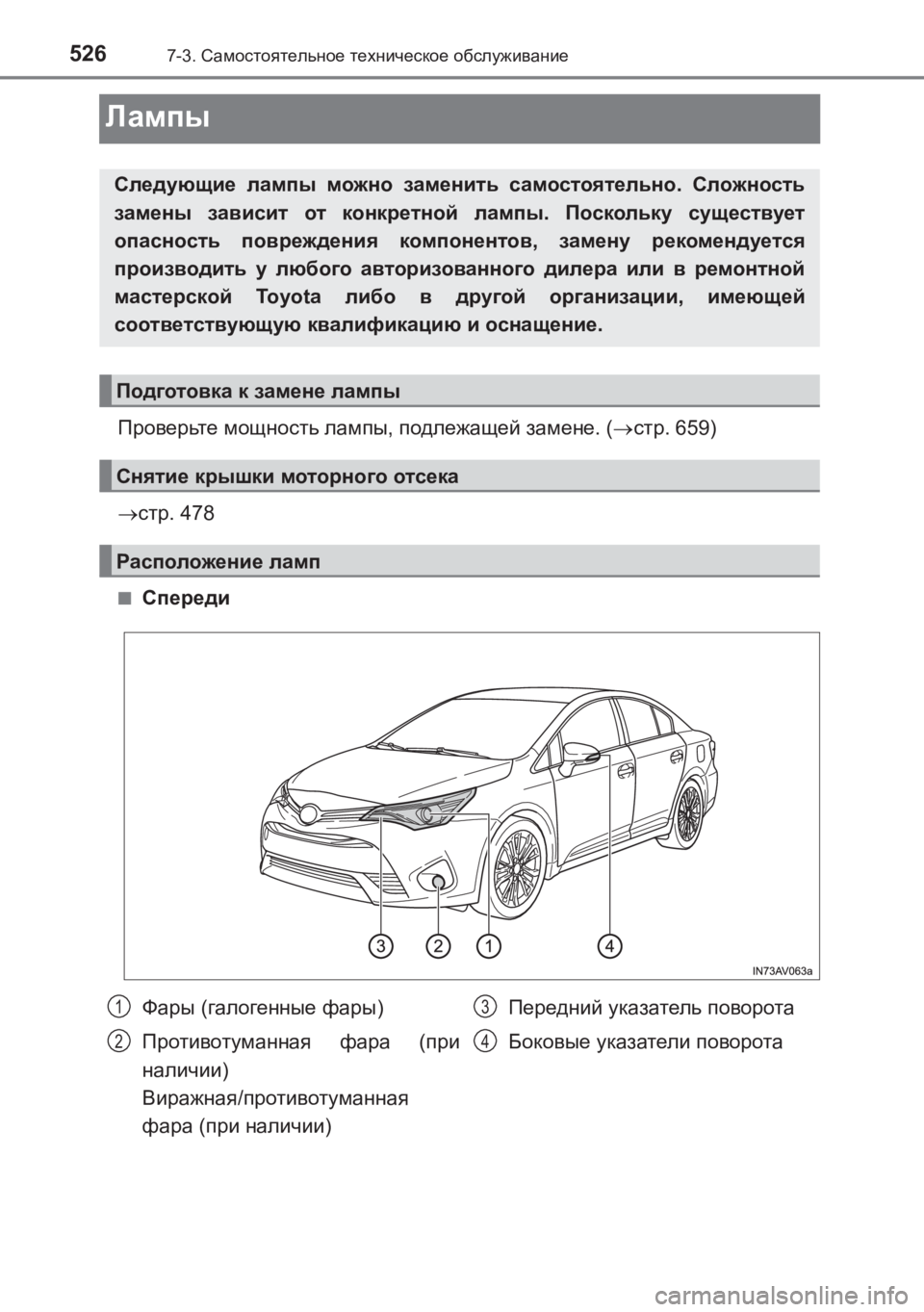

Лампы
Проверьте мощность лампы , подлежащей замене . (→ стр . 659)
→ стр . 478
■Спереди
Следующие лампы можно заменить самостоятельно . Сложность
замены зависит от конкретной лампы . Поскольку существует
опасность повреждения компонентов , замену рекомендуется
производить у любого авторизованного дилера или в ремонтной
мастерской To y o t a либо в другой организации , имеющей
соответствующую квалификацию и оснащение .
Подготовка к замене лампы
Снятие крышки моторного отсека
Расположение ламп
Фары (галогенные фары )
Противотуманная фара (при
наличии )
Виражная /противотуманная
фара (при наличии ) Передний
указатель поворота
Боковые указатели поворота1
2
3
4
AVENSIS_OM_OM20C74R_(RR).book Page 526 Friday, June 17, 2016 1:12 PM

5277-3. Самостоятельное техническое обслуживание
AVENSIS_OM_OM20C74R_(RR)
7
Техническое обслуживание и уход за автомобилем

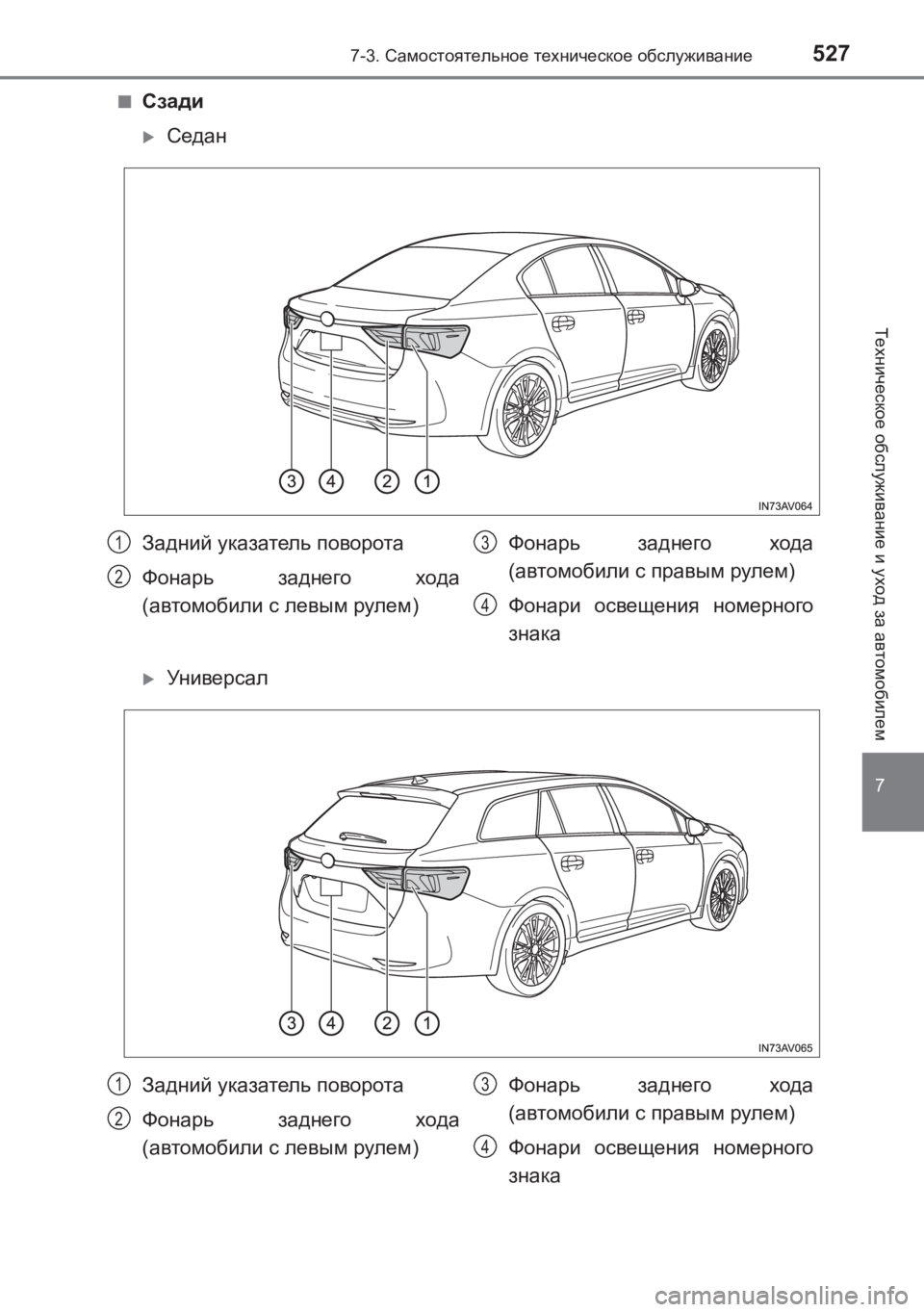

■Сзади
XСедан
XУниверсал
Задний указатель поворота
Фонарь заднего хода
( автомобили с левым рулем ) Фонарь
заднего хода
( автомобили с правым рулем )
Фонари освещения номерного
знака1
2
3
4
Задний указатель поворота
Фонарь заднего хода
( автомобили с левым рулем ) Фонарь
заднего хода
( автомобили с правым рулем )
Фонари освещения номерного
знака1
2
3
4
AVENSIS_OM_OM20C74R_(RR).book Page 527 Friday, June 17, 2016 1:12 PM

5287-3. Самостоятельное техническое обслуживание

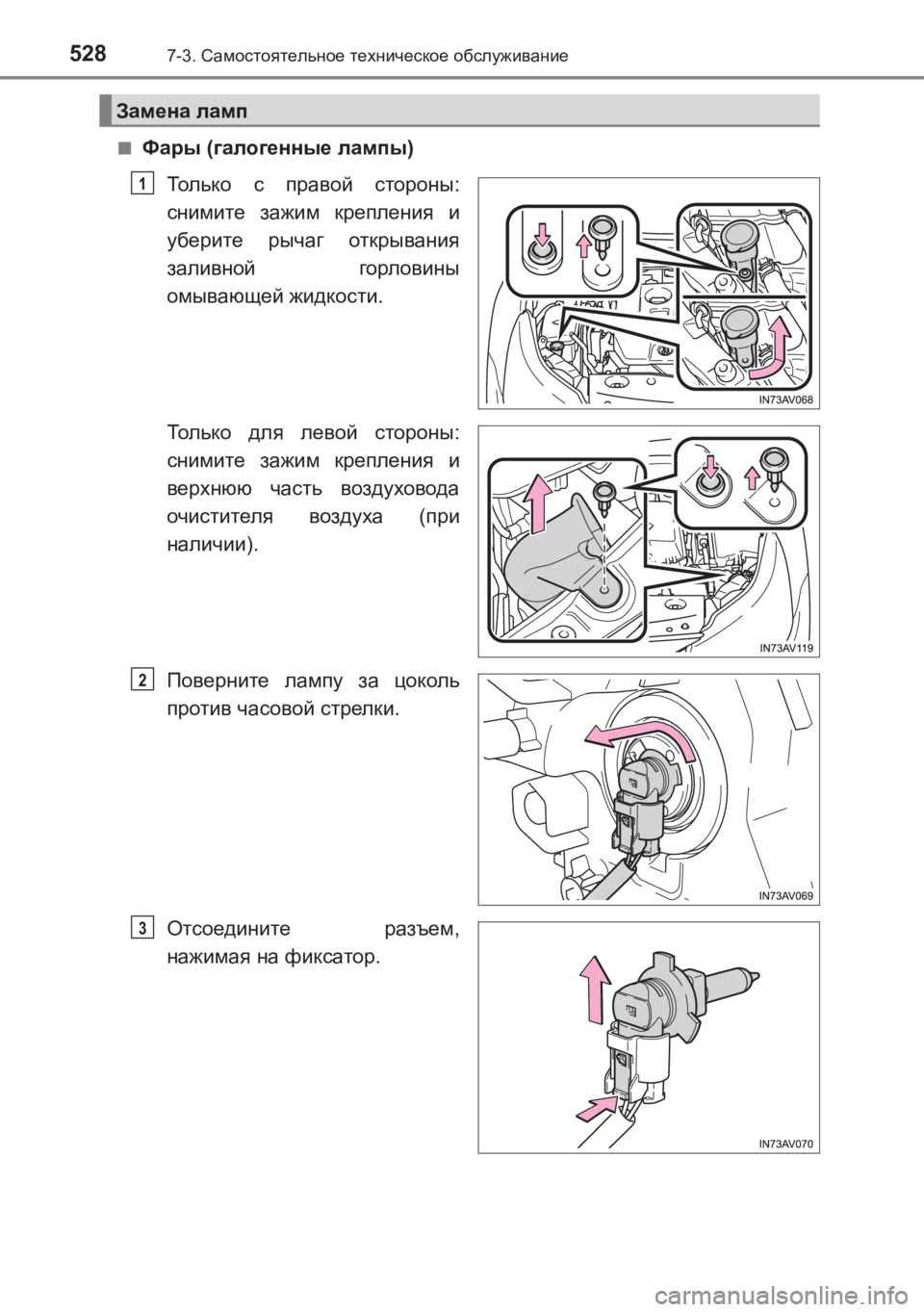

AVENSIS_OM_OM20C74R_(RR) ■
Фары
(галогенные лампы )
То л ь к о с правой стороны :
снимите зажим крепления и
уберите рычаг открывания
заливной горловины
омывающей жидкости .
То л ь к о для левой стороны :
снимите зажим крепления и
верхнюю часть воздуховода
очистителя воздуха (при
наличии ).
Поверните лампу за цоколь
против часовой стрелки .
Отсоедините разъем,
нажимая на фиксатор .
Замена ламп
1
2
3
