4737-3. Самостоятельное техническое обслуживание
AVENSIS_OM_OM20C74R_(RR)
7
Техническое обслуживание и уход за автомобилем

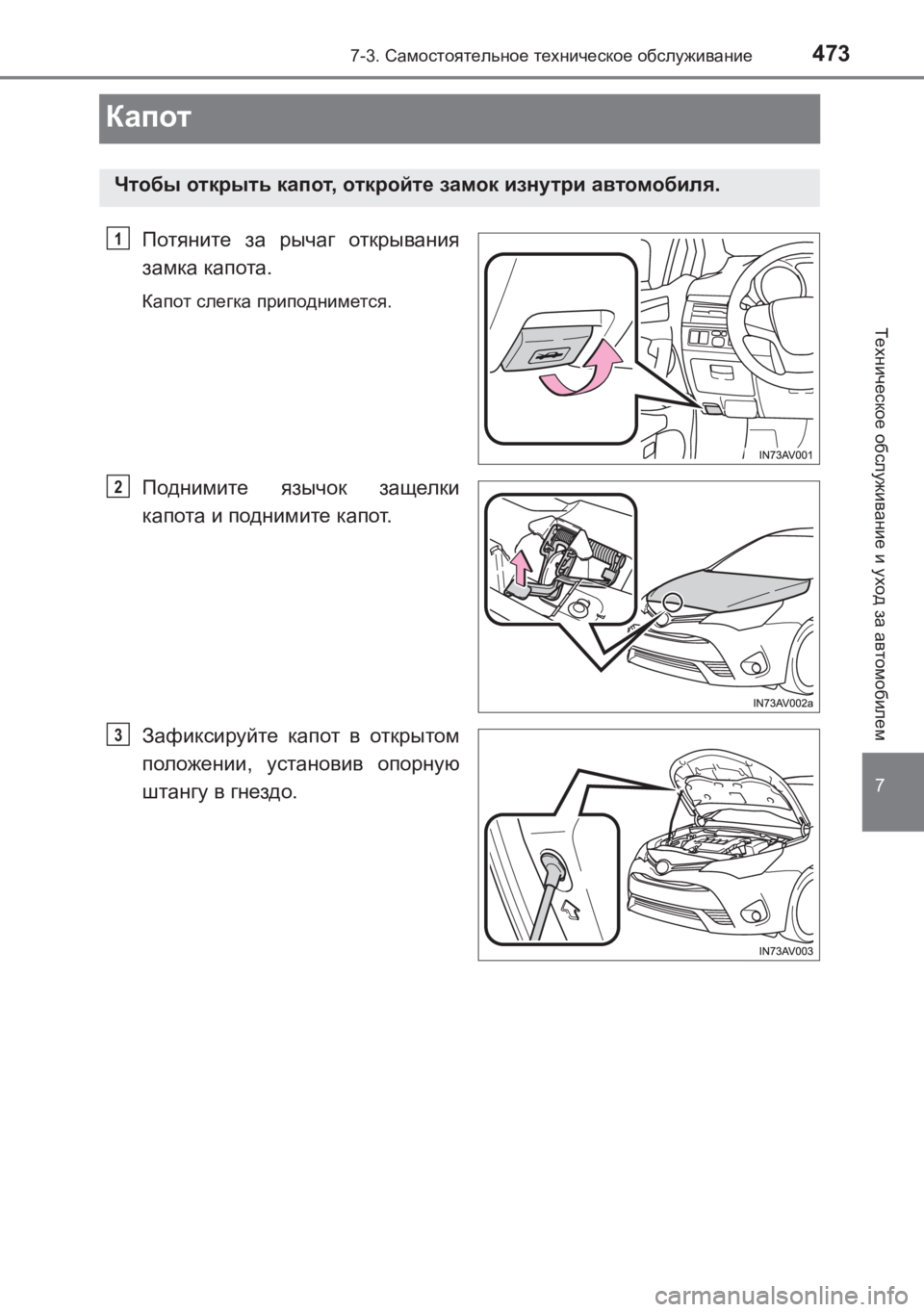

Капот
Потяните за рычаг открывания
замка капота .
Капот слегка приподнимется .
Поднимите язычок защелки
капота и поднимите капот .
Зафиксируйте капот в открытом
положении , установив опорную
штангу в гнездо .
Чтобы открыть капот , откройте замок изнутри автомобиля .
1
2
3
AVENSIS_OM_OM20C74R_(RR).book Page 473 Friday, June 17, 2016 1:12 PM

4747-3. Самостоятельное техническое обслуживание
AVENSIS_OM_OM20C74R_(RR)

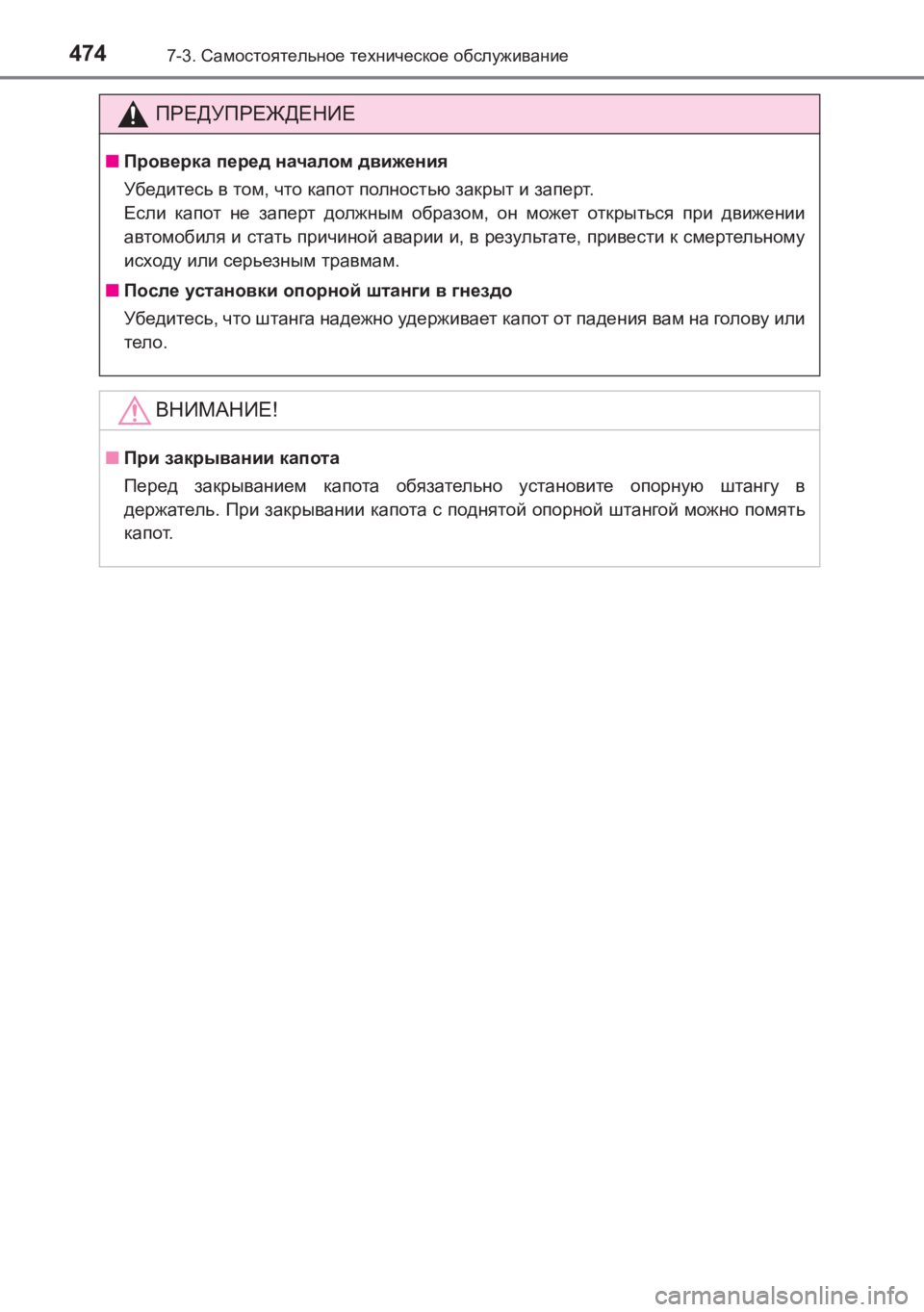

ПРЕДУПРЕЖДЕНИЕ
■ Проверка перед началом движения
Убедитесь в том , что капот полностью закрыт и заперт .
Если капот не заперт должным образом , он может открыться при движении
автомобиля и стать причиной аварии и , в результате , привести к смертельному
исходу или серьезным травмам .
■ После установки опорной штанги в гнездо
Убедитесь , что штанга надежно удерживает капот от падения вам на голову или
тело .
ВНИМАНИЕ !
■При закрывании капота
Перед закрыванием капота обязательно установите опорную штангу в
держатель . При закрывании капота с поднятой опорной штангой можно помять
капот .
AVENSIS_OM_OM20C74R_(RR).book Page 474 Friday, June 17, 2016 1:12 PM

4757-3. Самостоятельное техническое обслуживание
AVENSIS_OM_OM20C74R_(RR)
7
Техническое обслуживание и уход за автомобилем

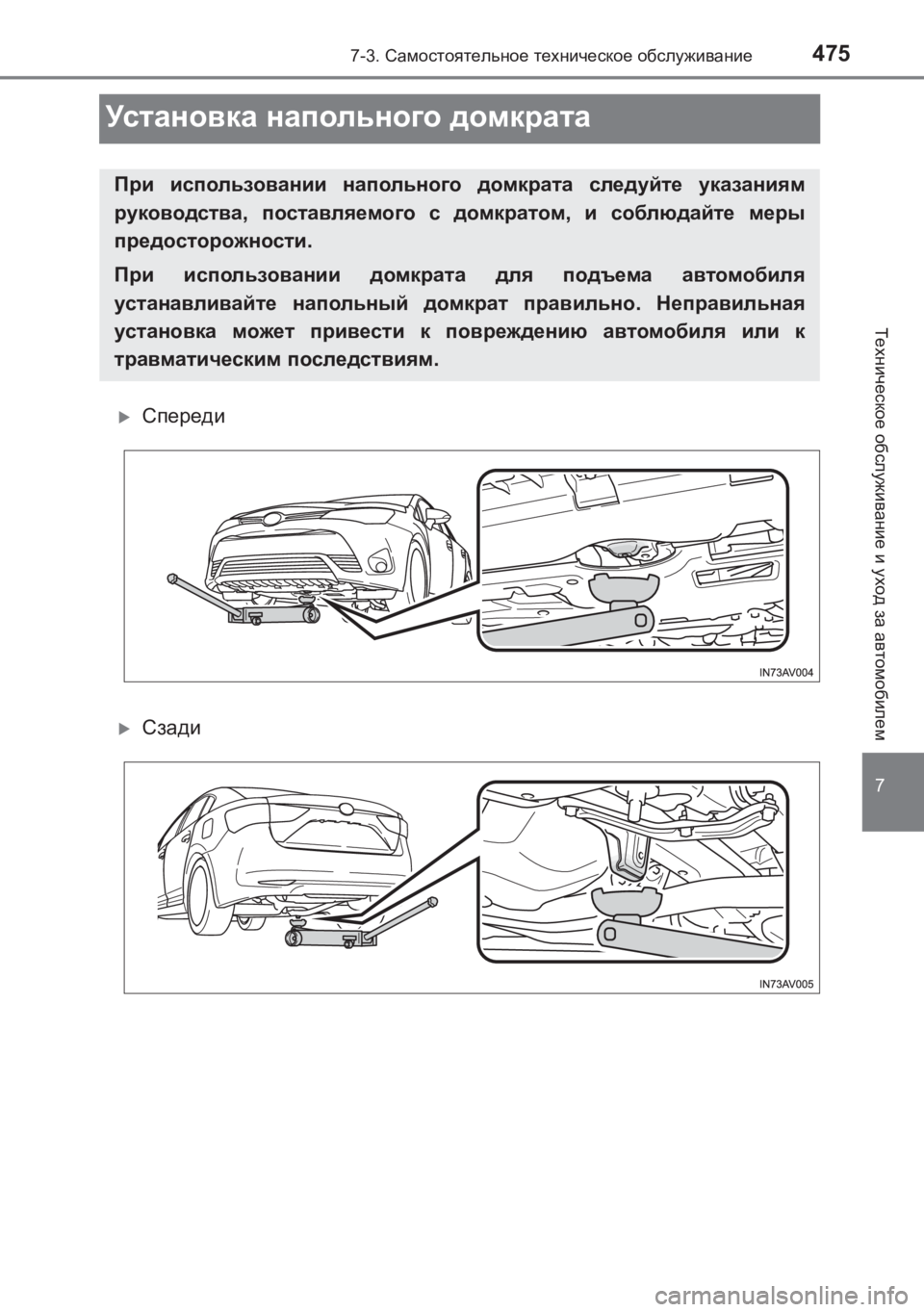

Ус т а н о в к а напольного домкрата
XСпереди
XСзади
При использовании напольного домкрата следуйте указаниям
руководства , поставляемого с домкратом , и соблюдайте меры
предосторожности .
При использовании домкрата для подъема автомобиля
устанавливайте напольный домкрат правильно . Неправильная
установка может привести к повреждению автомобиля или к
травматическим последствиям .
AVENSIS_OM_OM20C74R_(RR).book Page 475 Friday, June 17, 2016 1:12 PM

4767-3. Самостоятельное техническое обслуживание
AVENSIS_OM_OM20C74R_(RR)

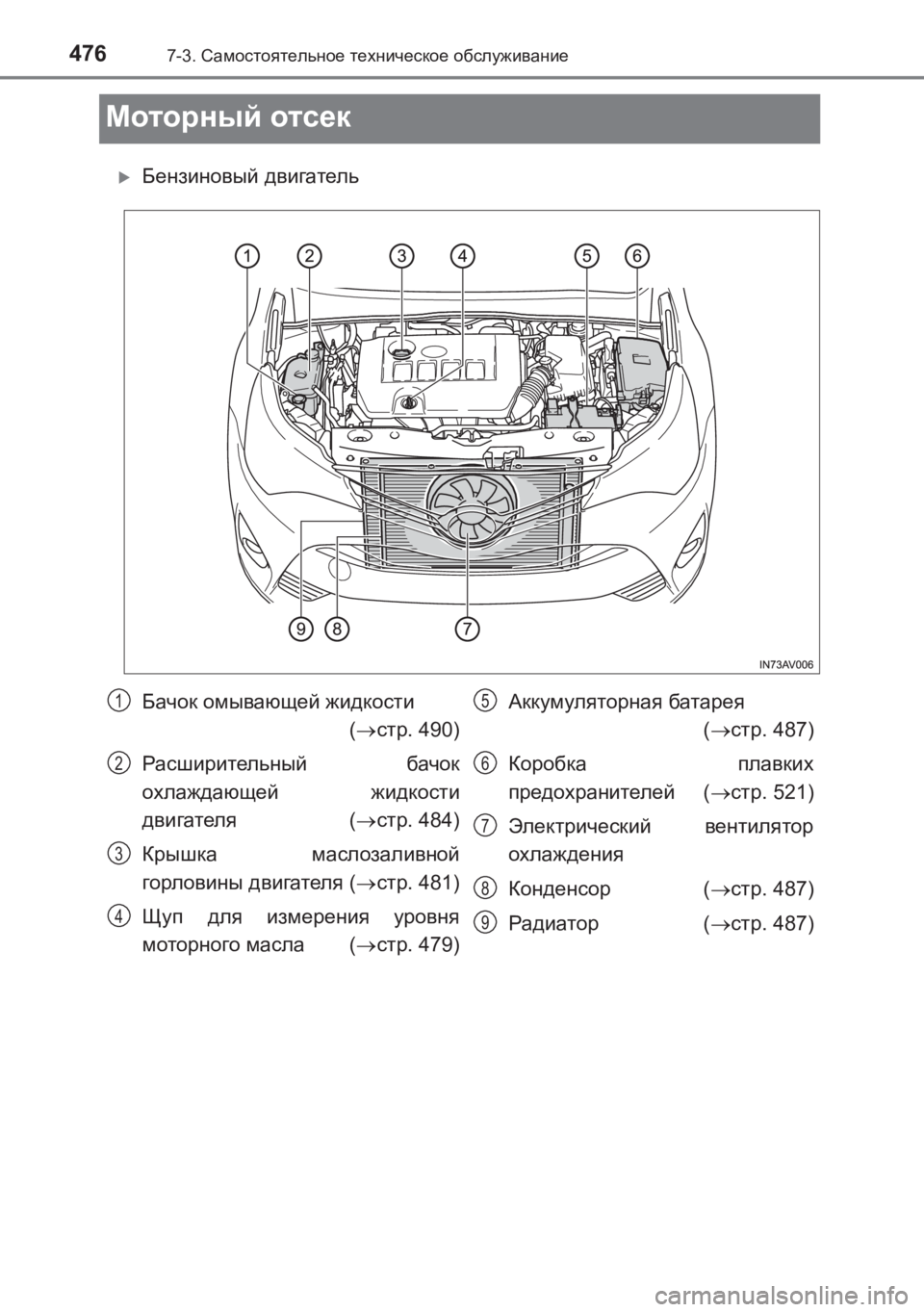

Моторный отсек
XБензиновый двигатель
Бачок омывающей жидкости
( → стр . 490)
Расширительный бачок
охлаждающей жидкости
двигателя ( →стр . 484)
Крышка маслозаливной
горловины двигателя (→ стр . 481)
Щуп для измерения уровня
моторного масла (→стр . 479) Аккумуляторная
батарея
( → стр . 487)
Коробка плавких
предохранителей (→стр . 521)
Электрический вентилятор
охлаждения
Конденсор (→стр . 487)
Радиатор ( →стр . 487)1
2
3
4
5
6
7
8
9
AVENSIS_OM_OM20C74R_(RR).book Page 476 Friday, June 17, 2016 1:12 PM

4777-3. Самостоятельное техническое обслуживание
AVENSIS_OM_OM20C74R_(RR)
7
Техническое обслуживание и уход за автомобилем

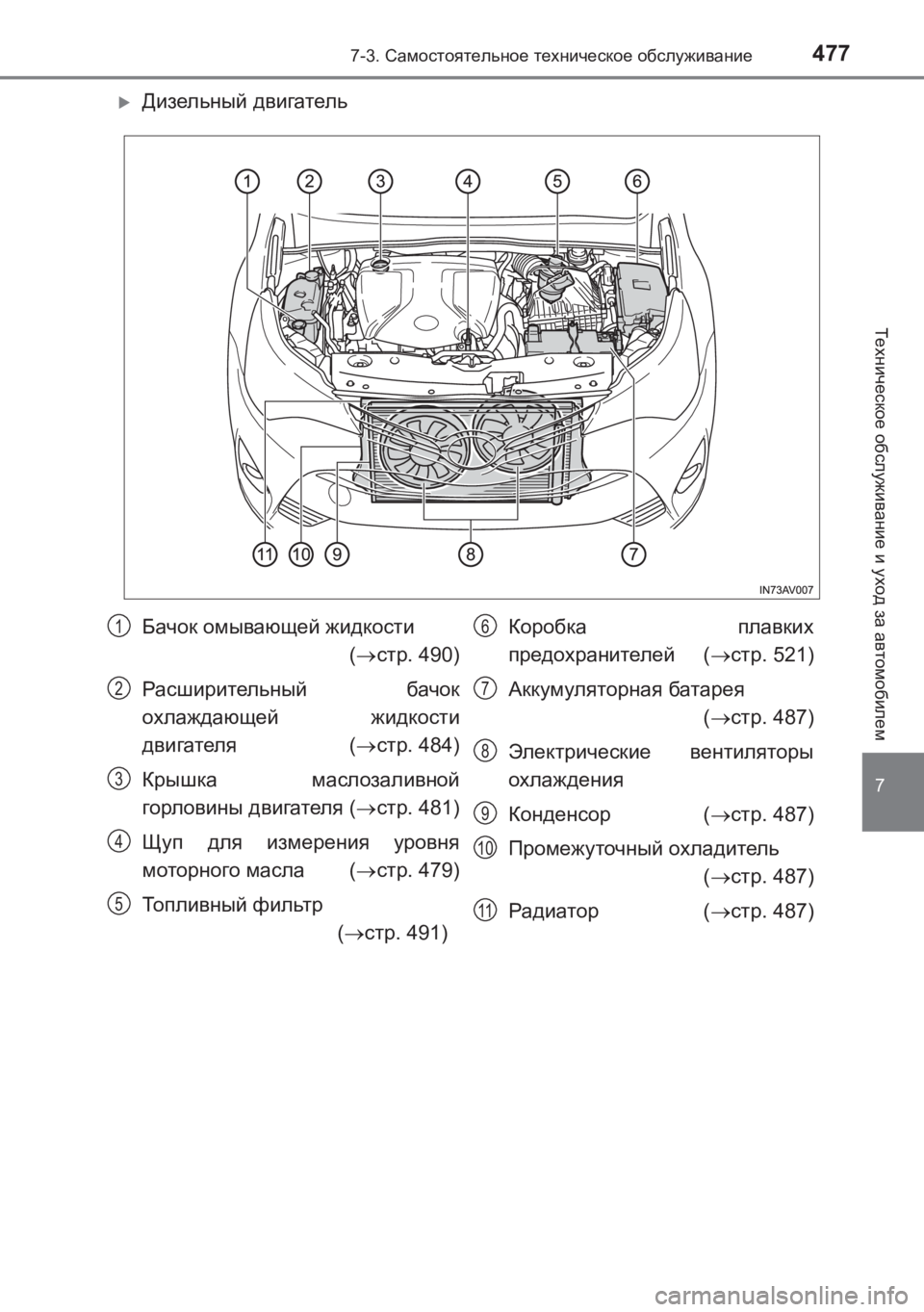

XДизельный двигатель
Бачок омывающей жидкости
( → стр . 490)
Расширительный бачок
охлаждающей жидкости
двигателя ( →стр . 484)
Крышка маслозаливной
горловины двигателя (→ стр . 481)
Щуп для измерения уровня
моторного масла (→стр . 479)
То п л и в н ы й фильтр
(→ стр . 491) Коробка
плавких
предохранителей (→стр . 521)
Аккумуляторная батарея
( → стр . 487)
Электрические вентиляторы
охлаждения
Конденсор (→стр . 487)
Промежуточный охладитель
(→ стр . 487)
Радиатор ( →стр . 487)1
2
3
4
5
6
7
8
9
10
11
AVENSIS_OM_OM20C74R_(RR).book Page 477 Friday, June 17, 2016 1:12 PM

4787-3. Самостоятельное техническое обслуживание
AVENSIS_OM_OM20C74R_(RR) ■

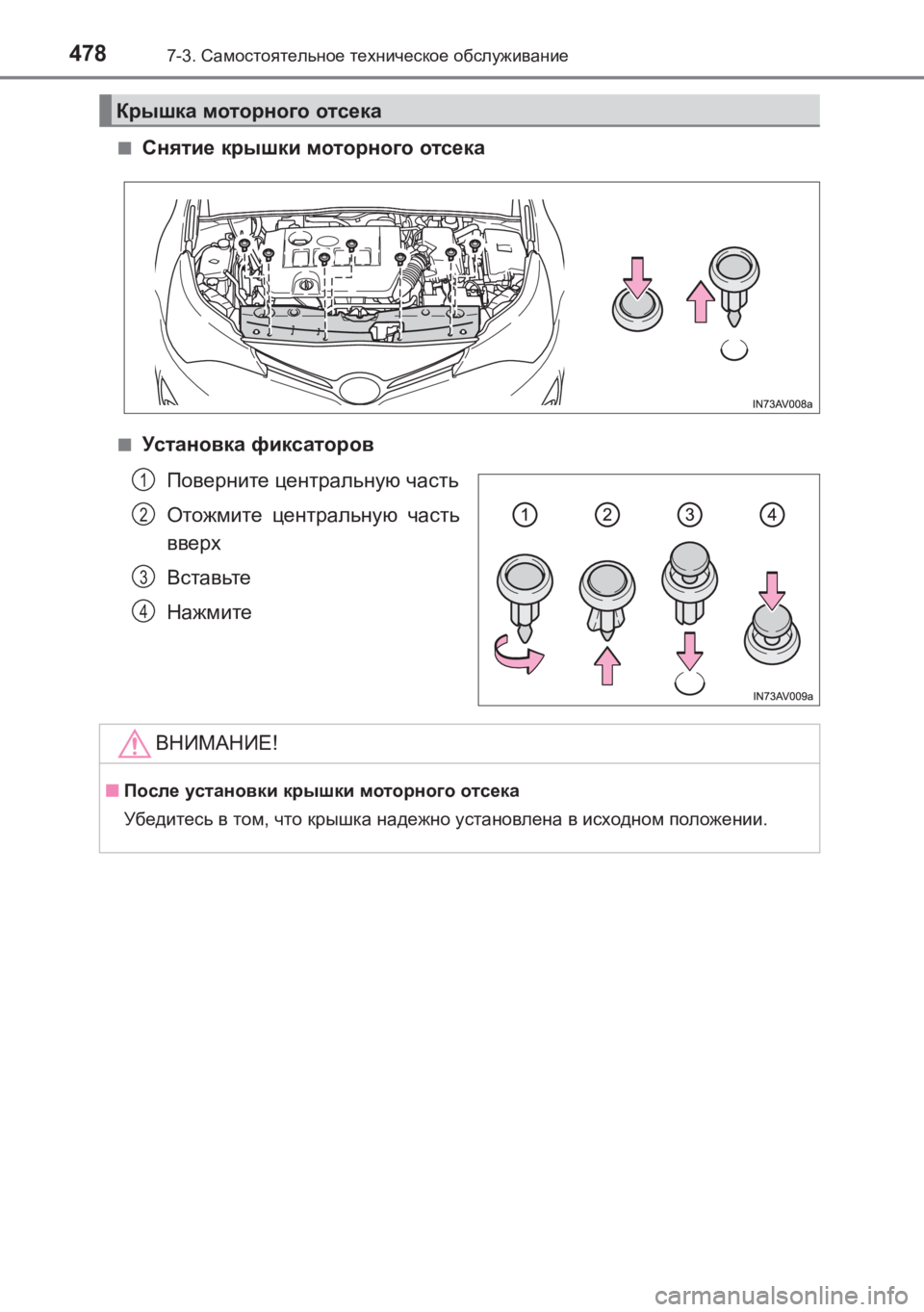

Снятие
крышки моторного отсека
■Ус т а н о в к а фиксаторов
Поверните центральную часть
Отожмите центральную часть
вверх
Вставьте
Нажмите
Крышка моторного отсека
1
2
3
4
ВНИМАНИЕ !
■После установки крышки моторного отсека
Убедитесь в том , что крышка надежно установлена в исходном положении .
AVENSIS_OM_OM20C74R_(RR).book Page 478 Friday, June 17, 2016 1:12 PM

4797-3. Самостоятельное техническое обслуживание
AVENSIS_OM_OM20C74R_(RR)
7
Техническое обслуживание и уход за автомобилем

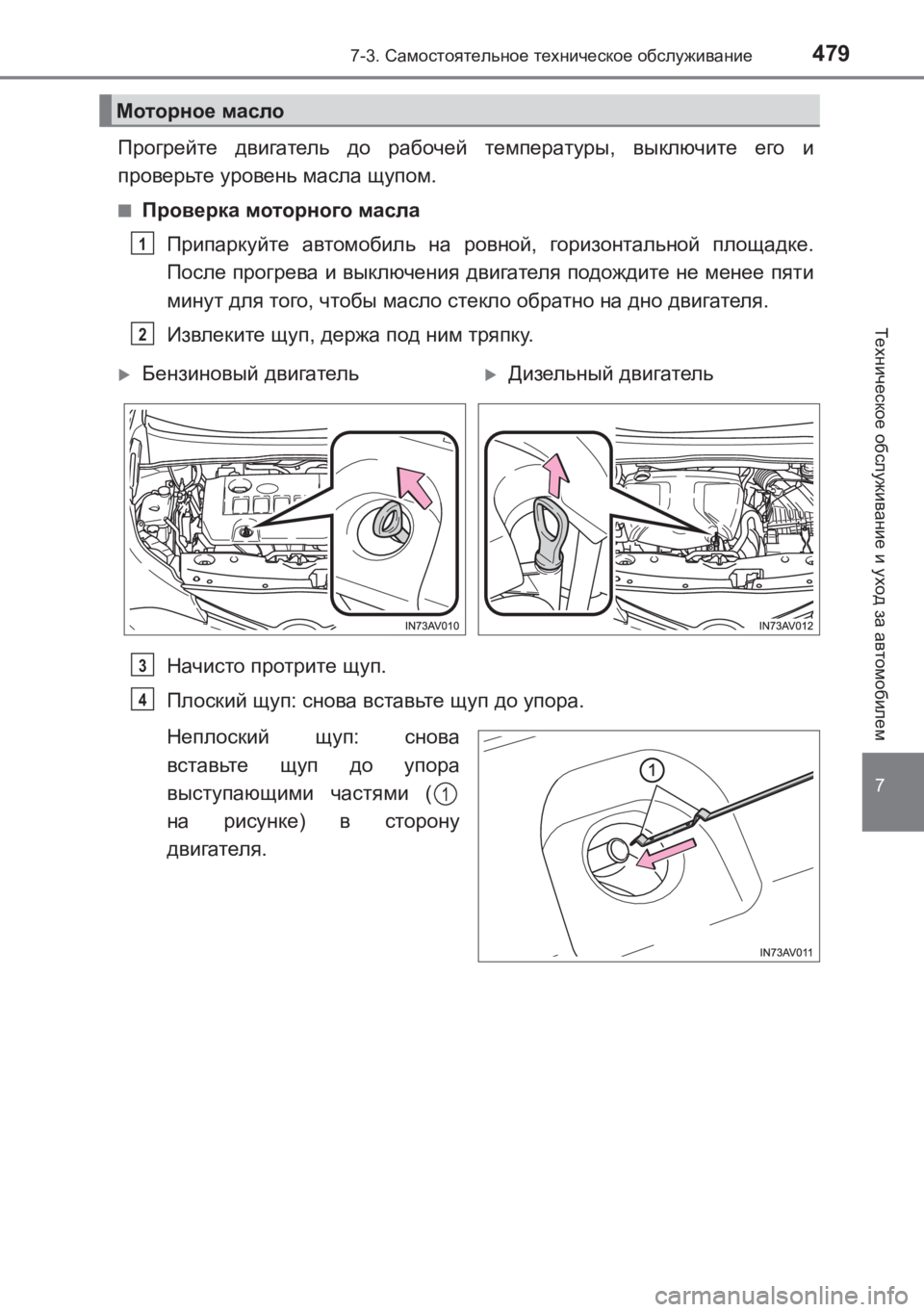

Прогрейте двигатель до рабочей температуры , выключите его и
проверьте уровень масла щупом .
■Проверка моторного масла
Припаркуйте автомобиль на ровной , горизонтальной площадке .
После прогрева и выключения двигателя подождите не менее пяти
минут для того , чтобы масло стекло обратно на дно двигателя .
Извлеките щуп , держа под ним тряпку .
Начисто протрите щуп .
Плоский щуп : снова вставьте щуп до упора .
Неплоский щуп: снова
вставьте щуп до упора
выступающими частями (
на рисунке ) в сторону
двигателя .
Моторное масло
1
2
XБензиновый двигательXДизельный двигатель
3
4
1
AVENSIS_OM_OM20C74R_(RR).book Page 479 Friday, June 17, 2016 1:12 PM

4807-3. Самостоятельное техническое обслуживание
AVENSIS_OM_OM20C74R_(RR)
Держа внизу ветошь , извлеките щуп и проверьте уровень масла .
Низкий уровень
Нормальный уровень
Избыточный уровень
Форма щупа зависит от типа автомобиля или двигателя .
Протрите щуп и вставьте его до упора .
5
1
2
3
XПлоский щупXНеплоский щуп типа A
XНеплоский щуп типа В
Сторона измерения
6
