2017 TOYOTA AVENSIS Руково

411-1. Для безопасной эксплуатации
1
AVENSIS_OM_OM20C74R_(RR)

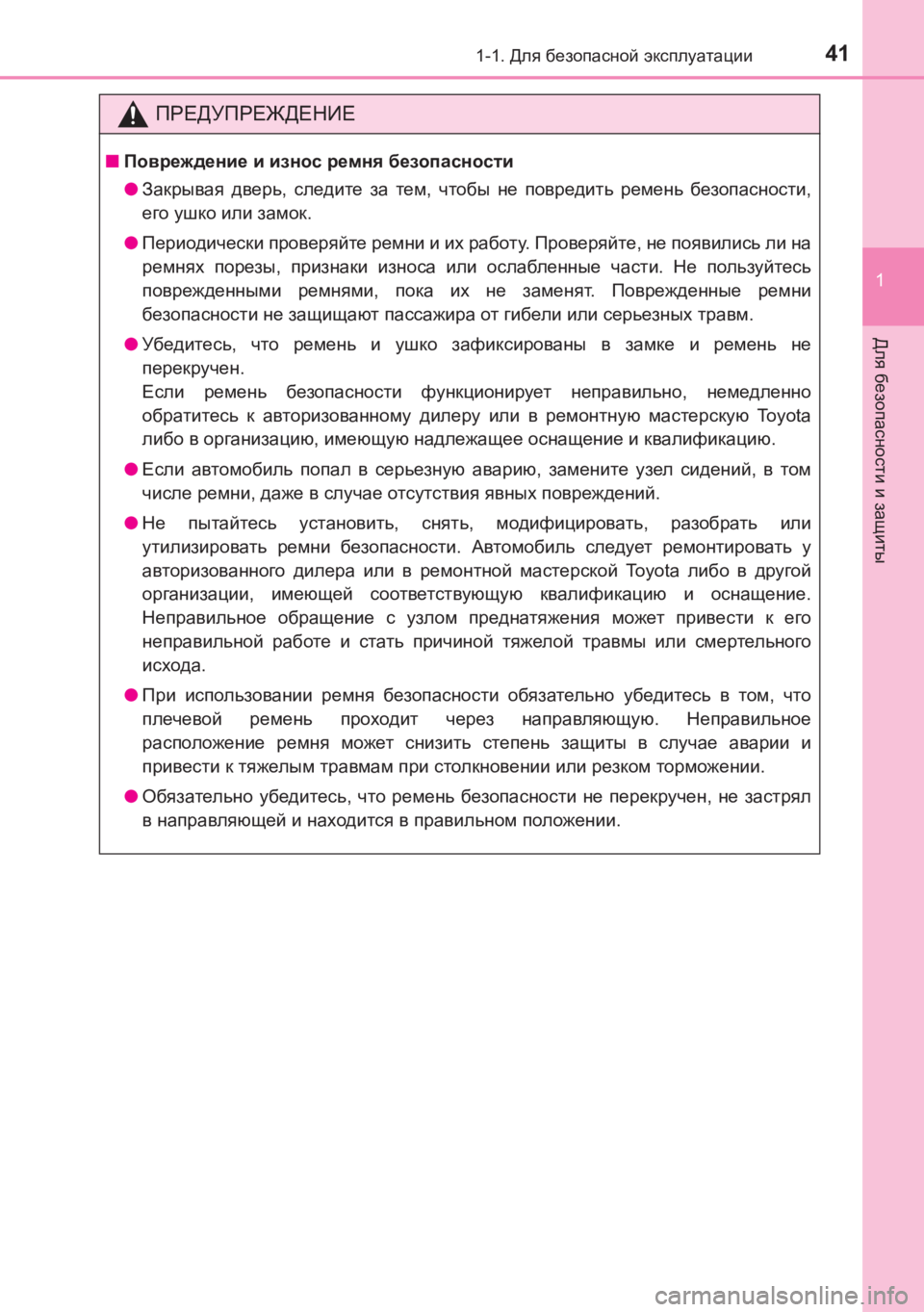

Для безопасности и защиты
ПРЕДУПРЕЖДЕНИЕ
■ Повреждение и износ ремня безопасности
● Закрывая дверь , следите за тем , чтобы не повредить ремень безопасности ,
его ушко или замок .
● Периодически проверяйте ремни и их работу . Проверяйте , не появились ли на
ремнях порезы , признаки износа или ослабленные части . Не пользуйтесь
поврежденными ремнями , пока их не заменят . Поврежденные ремни
безопасности не защищают пассажира от гибели или серьезных травм .
● Убедитесь , что ремень и ушко зафиксированы в замке и ремень не
перекручен .
Если ремень безопасности функционирует неправильно , немедленно
обратитесь к авторизованному дилеру или в ремонтную мастерскую To y o t a
либо в организацию , имеющую надлежащее оснащение и квалификацию .
● Если автомобиль попал в серьезную аварию , замените узел сидений , в том
числе ремни , даже в случае отсутствия явных повреждений .
● Не пытайтесь установить , снять , модифицировать , разобрать или
утилизировать ремни безопасности . Автомобиль следует ремонтировать у
авторизованного дилера или в ремонтной мастерской To y o t a либо в другой
организации , имеющей соответствующую квалификацию и оснащение .
Неправильное обращение с узлом преднатяжения может привести к его
неправильной работе и стать причиной тяжелой травмы или смертельного
исхода .
● При использовании ремня безопасности обязательно убедитесь в том , что
плечевой ремень проходит через направляющую . Неправильное
расположение ремня может снизить степень защиты в случае аварии и
привести к тяжелым травмам при столкновении или резком торможении .
● Обязательно убедитесь , что ремень безопасности не перекручен , не застрял
в направляющей и находится в правильном положении .
AVENSIS_OM_OM20C74R_(RR).book Page 41 Friday, June 17, 2016 1:12 PM

421-1. Для безопасной эксплуатации
AVENSIS_OM_OM20C74R_(RR)

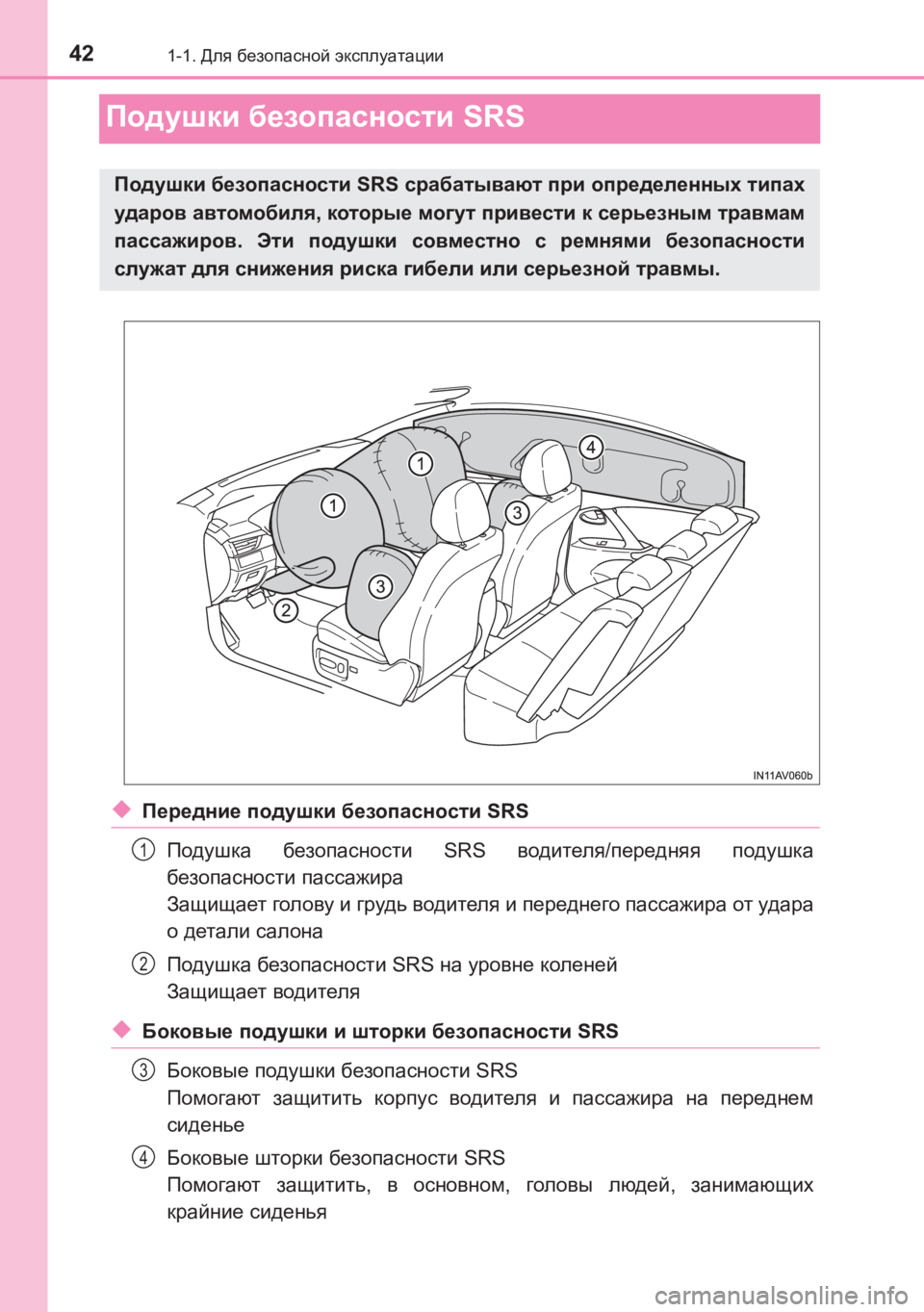

Подушки безопасности SRS
◆Передние подушки безопасности SRS
Подушка безопасности SRS водителя/передняя подушка
безопасности пассажира
Защищает голову и грудь водителя и переднего пассажира от удара
о детали салона
Подушка безопасности SRS на уровне коленей
Защищает водителя
◆Боковые подушки и шторки безопасности SRS
Боковые подушки безопасности SRS
Помогают защитить корпус водителя и пассажира на переднем
сиденье
Боковые шторки безопасности SRS
Помогают защитить , в основном , головы людей , занимающих
крайние сиденья
Подушки безопасности SRS срабатывают при определенных типах
ударов автомобиля , которые могут привести к серьезным травмам
пассажиров . Эти подушки совместно с ремнями безопасности
служат для снижения риска гибели или серьезной травмы .
1
2
3
4
AVENSIS_OM_OM20C74R_(RR).book Page 42 Friday, June 17, 2016 1:12 PM

431-1. Для безопасной эксплуатации
1
AVENSIS_OM_OM20C74R_(RR)
Для безопасности и защиты

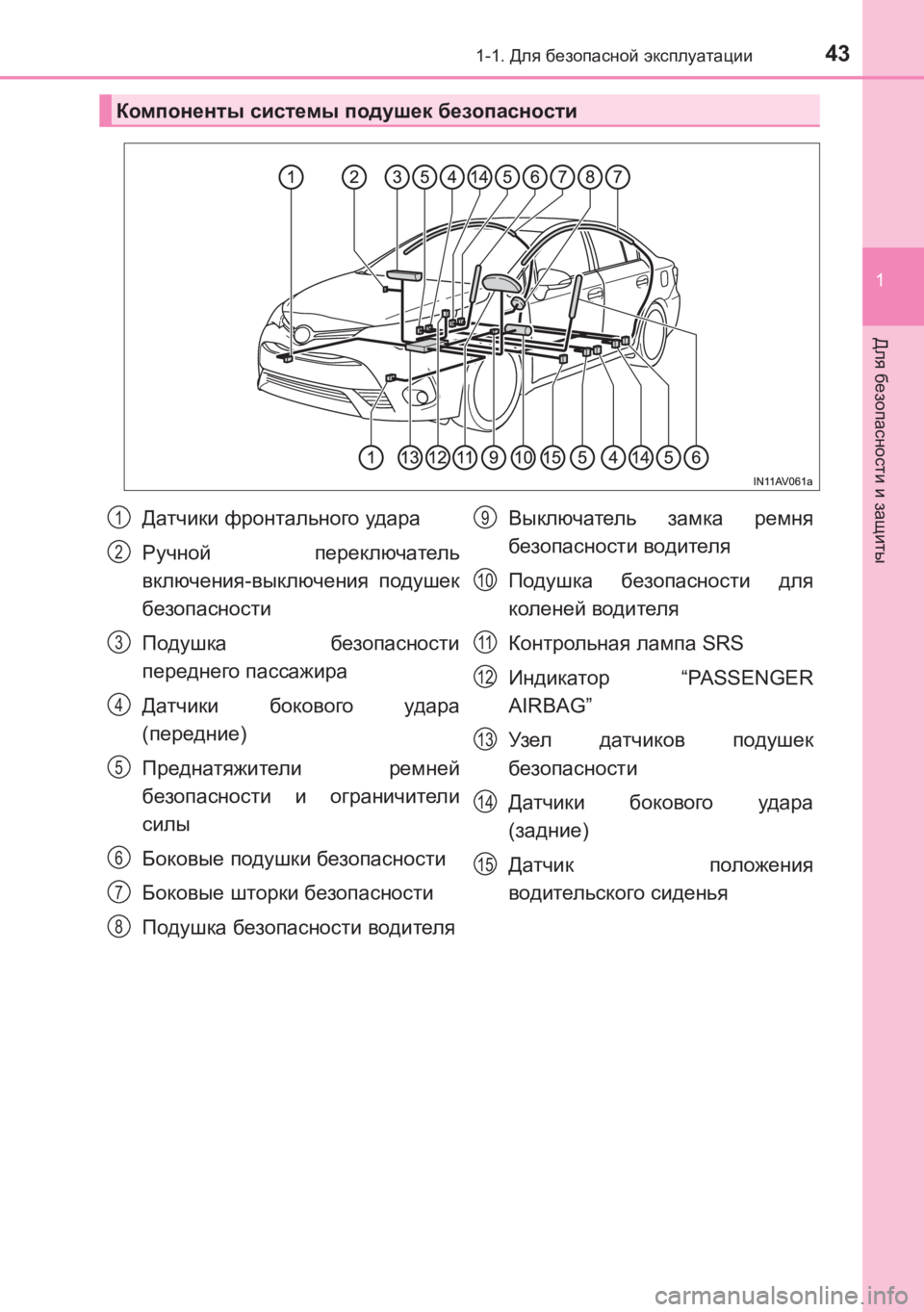

Компоненты системы подушек безопасности
Датчики фронтального удара
Ручной переключатель
включения -выключения подушек
безопасности
Подушка безопасности
переднего пассажира
Датчики бокового удара
( передние )
Преднатяжители ремней
безопасности и ограничители
силы
Боковые подушки безопасности
Боковые шторки безопасности
Подушка безопасности водителя Выключатель
замка ремня
безопасности водителя
Подушка безопасности для
коленей водителя
Контрольная лампа SRS
Индикатор “PASSENGER
AIRBAG”
Узел датчиков подушек
безопасности
Датчики бокового удара
( задние )
Датчик положения
водительского сиденья1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
AVENSIS_OM_OM20C74R_(RR).book Page 43 Friday, June 17, 2016 1:12 PM

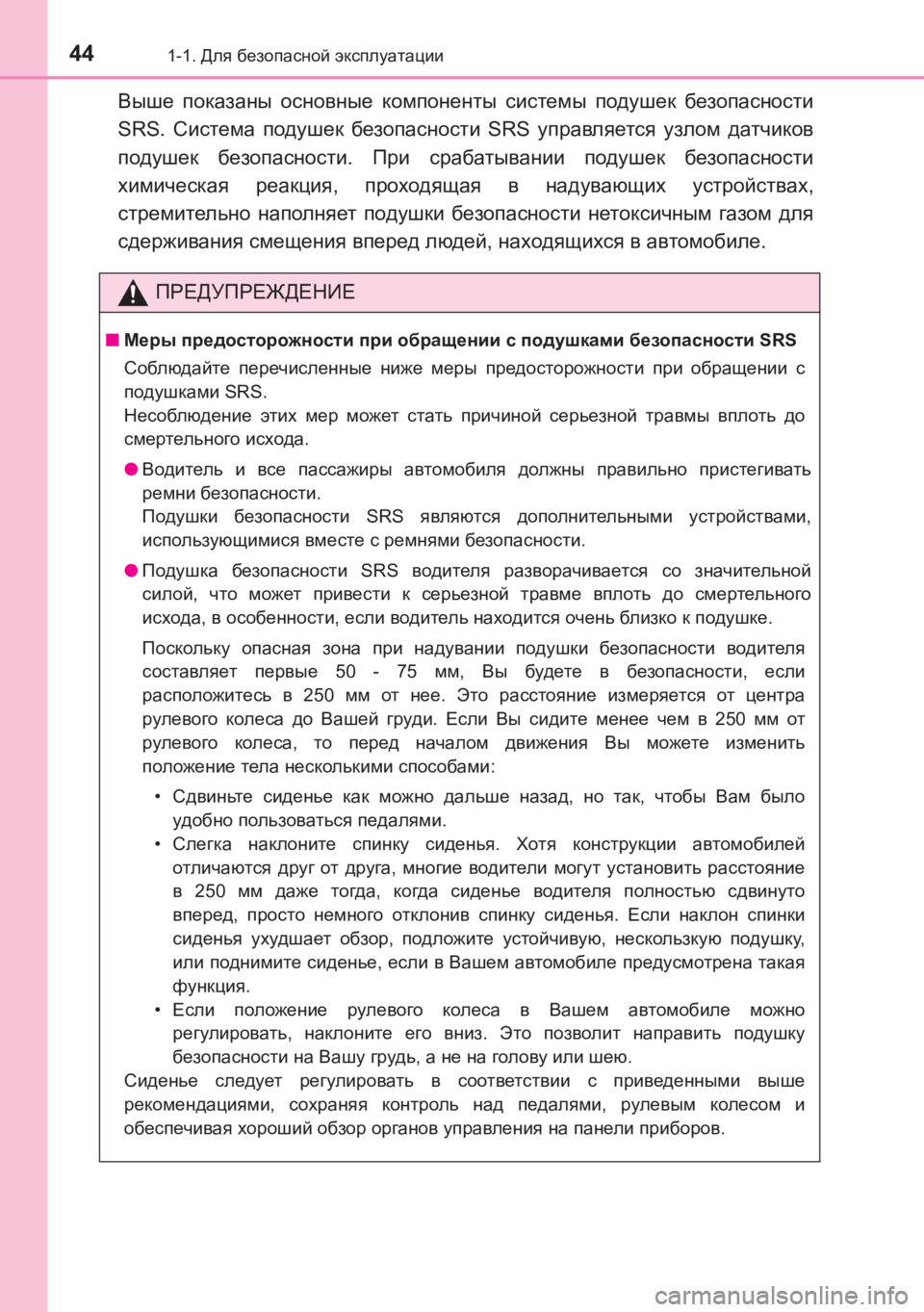

441-1. Для безопасной эксплуатации
AVENSIS_OM_OM20C74R_(RR)
Выше показаны основные компоненты системы подушек безопасности
SRS. Система подушек безопасности SRS управляется узлом датчиков
подушек безопасности . При срабатывании подушек безопасности
химическая реакция , проходящая в надувающих устройствах ,
стремительно наполняет подушки безопасности нетоксичным газом для
сдерживания смещения вперед людей , находящихся в автомобиле .
ПРЕДУПРЕЖДЕНИЕ
■Меры предосторожности при обращении с подушками безопасности SRS
Соблюдайте перечисленные ниже меры предосторожности при обращении с
подушками SRS.
Несоблюдение этих мер может стать причиной серьезной травмы вплоть до
смертельного исхода .
● Водитель и все пассажиры автомобиля должны правильно пристегивать
ремни безопасности .
Подушки безопасности SRS являются дополнительными устройствами ,
использующимися вместе с ремнями безопасности .
● Подушка безопасности SRS водителя разворачивается со значительной
силой , что может привести к серьезной травме вплоть до смертельного
исхода , в особенности , если водитель находится очень близк о к подушке .
Поскольку опасная зона при надувании подушки безопасности водителя
составляет первые 50 - 75 мм, Вы будете в безопасности , если
расположитесь в 250 мм от нее . Это расстояние измеряется от центра
рулевого колеса до Вашей груди . Если Вы сидите менее чем в 250 мм от
рулевого колеса , то перед началом движения Вы можете изменить
положение тела несколькими способами :
• Сдвиньте сиденье как можно дальше назад , но так , чтобы Вам было
удобно пользоваться педалями .
• Слегка наклоните спинку сиденья . Хотя конструкции автомобилей
отличаются друг от друга , многие водители могут установить расстояние
в 250 мм даже тогда , когда сиденье водителя полностью сдвинуто
вперед , просто немного отклонив спинку сиденья . Если наклон спинки
сиденья ухудшает обзор , подложите устойчивую , нескользкую подушку ,
или поднимите сиденье , если в Вашем автомобиле предусмотрена такая
функция .
• Если положение рулевого колеса в Вашем автомобиле можно
регулировать , наклоните его вниз . Это позволит направить подушку
безопасности на Вашу грудь , а не на голову или шею .
Сиденье следует регулировать в соответствии с приведенными выше
рекомендациями , сохраняя контроль над педалями , рулевым колесом и
обеспечивая хороший обзор органов управления на панели приборов .
AVENSIS_OM_OM20C74R_(RR).book Page 44 Friday, June 17, 2016 1:12 PM

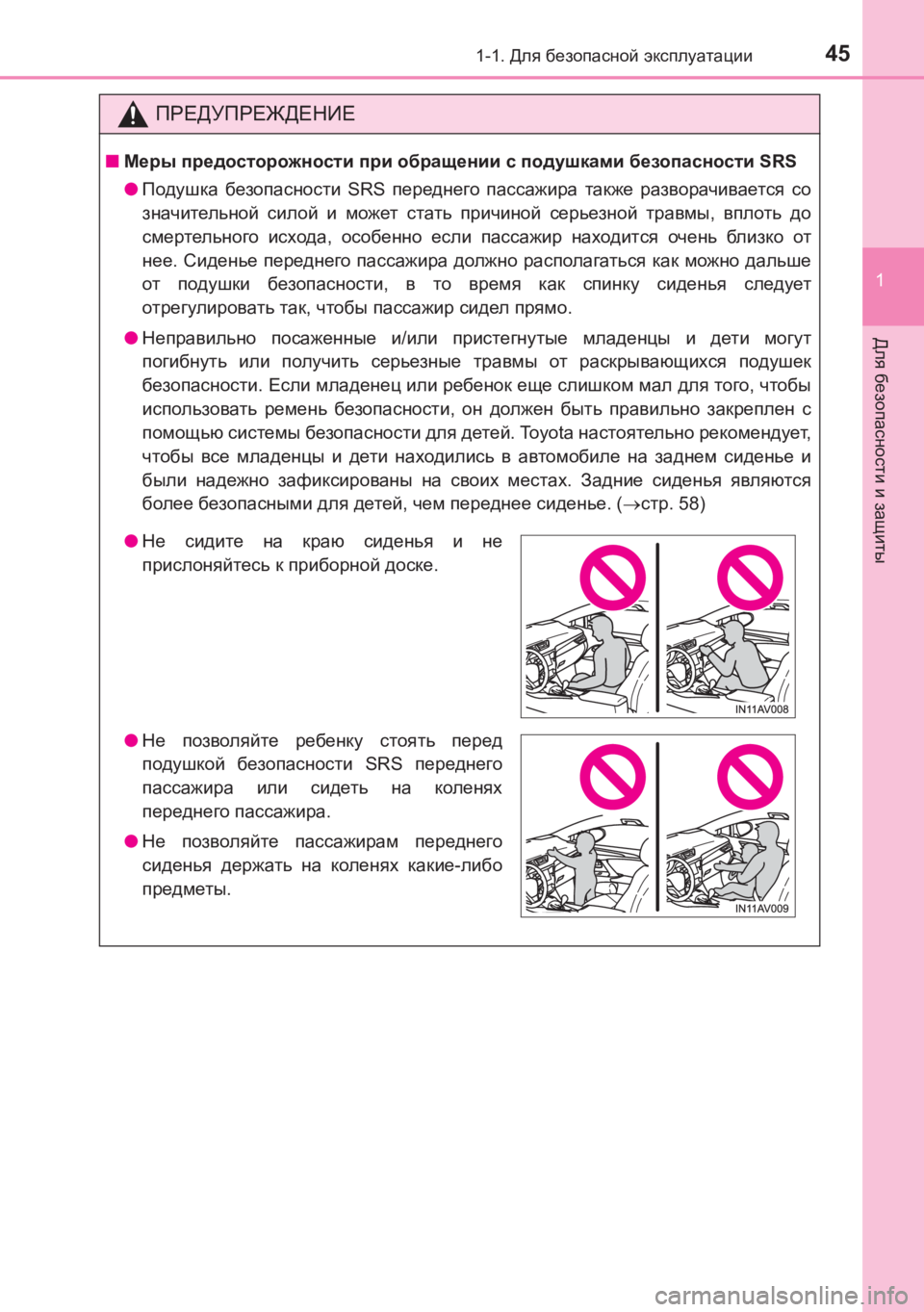

451-1. Для безопасной эксплуатации
1
AVENSIS_OM_OM20C74R_(RR)
Для безопасности и защиты
ПРЕДУПРЕЖДЕНИЕ
■ Меры предосторожности при обращении с подушками безопасности SRS
● Подушка безопасности SRS переднего пассажира также разворачивается со
значительной силой и может стать причиной серьезной травмы , вплоть до
смертельного исхода , особенно если пассажир находится очень близко от
нее . Сиденье переднего пассажира должно располагаться как можно дальше
от подушки безопасности , в то время как спинку сиденья следует
отрегулировать так , чтобы пассажир сидел прямо .
● Неправильно посаженные и/или пристегнутые младенцы и дети могут
погибнуть или получить серьезные травмы от раскрывающихся подушек
безопасности . Если младенец или ребенок еще слишком мал для того , чтобы
использовать ремень безопасности , он должен быть правильно закреплен с
помощью системы безопасности для детей . Toyota настоятельно рекомендует ,
чтобы все младенцы и дети находились в автомобиле на заднем сиденье и
были надежно зафиксированы на своих местах . Задние сиденья являются
более безопасными для детей , чем переднее сиденье . (→ стр . 58)
●Не сидите на краю сиденья и не
прислоняйтесь к приборной доске .
● Не позволяйте ребенку стоять перед
подушкой безопасности SRS переднего
пассажира или сидеть на коленях
переднего пассажира .
● Не позволяйте пассажирам переднего
сиденья держать на коленях какие -либо
предметы .
AVENSIS_OM_OM20C74R_(RR).book Page 45 Friday, June 17, 2016 1:12 PM

461-1. Для безопасной эксплуатации
AVENSIS_OM_OM20C74R_(RR)
ПРЕДУПРЕЖДЕНИЕ
■ Меры предосторожности при обращении с подушками безопасности SRS
●Не прислоняйтесь к двери , боковому
обвязочному брусу крыши кузова , а также
к передней , боковой или задней стойке .
● Не разрешайте никому стоять на коленях
на пассажирском сидении лицом к двери
или высовывать голову или руки из
автомобиля .
● Ничего не прикрепляйте и не
прислоняйте к приборной доске или
вблизи нее , к колонке рулевого колеса
или к нижней части панели приборов .
Эти предметы могут разлетаться при
срабатывании подушек безопасности
SRS водителя , переднего пассажира и
подушек безопасности для коленей .
AVENSIS_OM_OM20C74R_(RR).book Page 46 Friday, June 17, 2016 1:12 PM

471-1. Для безопасной эксплуатации
1
AVENSIS_OM_OM20C74R_(RR)
Для безопасности и защиты
ПРЕДУПРЕЖДЕНИЕ
■ Меры предосторожности при обращении с подушками безопасности SRS
● Не вешайте на крючки вешалки плечики для одежды или другие твердые
предметы . При срабатывании подушек безопасности SRS все эти предметы
разлетаются по салону и могут привести к гибели или серьезным травмам .
●Не прикрепляйте никакие предметы к
двери , ветровому стеклу , стеклам дверей ,
передней или задней стойкам , боковому
обвязочному брусу крыши кузова или к
дополнительной ручке . (Автомобили с
аварийным ремонтным комплектом для
устранения прокола колеса : кроме
наклейки ограничения скорости → стр . 590)
● Автомобили без интеллектуальной
системы входа и запуска : не
прикрепляйте к ключу какие -либо
тяжелые , острые или твердые предметы ,
например другие ключи и аксессуары .
Эти предметы могут воспрепятствовать
надуванию подушки безопасности SRS на
уровне коленей или быть выброшены в
зону сиденья водителя силой
срабатывающей подушки , что может
представлять опасность для людей .
AVENSIS_OM_OM20C74R_(RR).book Page 47 Friday, June 17, 2016 1:12 PM

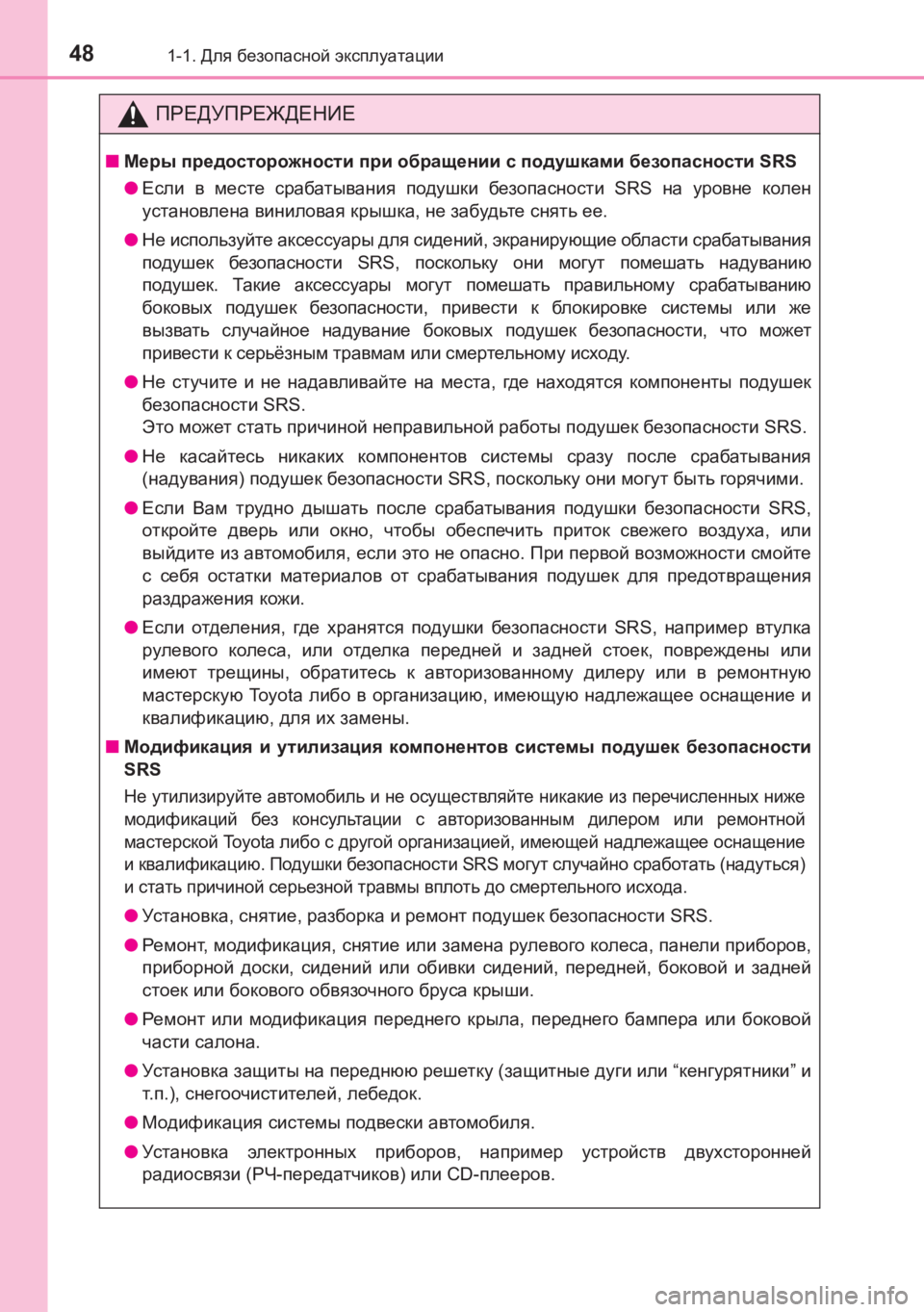

481-1. Для безопасной эксплуатации
AVENSIS_OM_OM20C74R_(RR)
ПРЕДУПРЕЖДЕНИЕ
■ Меры предосторожности при обращении с подушками безопасности SRS
● Если в месте срабатывания подушки безопасности SRS на уровне колен
установлена виниловая крышка , не забудьте снять ее .
● Не используйте аксессуары для сидений , экранирующие области срабатывания
подушек безопасности SRS, поскольку они могут помешать надуванию
подушек . Та ки е аксессуары могут помешать правильному срабатыванию
боковых подушек безопасности , привести к блокировке системы или же
вызвать случайное надувание боковых подушек безопасности , что может
привести к серьёзным травмам или смертельному исходу .
● Не стучите и не надавливайте на места , где находятся компоненты подушек
безопасности SRS.
Это может стать причиной неправильной работы подушек безопасности SRS.
● Не касайтесь никаких компонентов системы сразу после срабатывания
( надувания ) подушек безопасности SRS, поскольку они могут быть горячими .
● Если Вам трудно дышать после срабатывания подушки безопасности SRS,
откройте дверь или окно , чтобы обеспечить приток свежего воздуха , или
выйдите из автомобиля , если это не опасно . При первой возможности смойте
с себя остатки материалов от срабатывания подушек для предотвращения
раздражения кожи .
● Если отделения , где хранятся подушки безопасности SRS, например втулка
рулевого колеса , или отделка передней и задней стоек , повреждены или
имеют трещины , обратитесь к авторизованному дилеру или в ремонтную
мастерскую To y o t a либо в организацию , имеющую надлежащее оснащение и
квалификацию , для их замены .
■ Модификация и утилизация компонентов системы подушек безопасности
SRS
Не утилизируйте автомобиль и не осуществляйте никакие из перечисленных ниже
модификаций без консультации с авторизованным дилером или ремонтной
мастерской To y o t a либо с другой организацией , имеющей надлежащее оснащение
и квалификацию . Подушки безопасности SRS могут случайно сработать (надуться )
и стать причиной серьезной травмы вплоть до смертельного исхода .
●Ус т а н о в к а , снятие , разборка и ремонт подушек безопасности SRS.
● Ремон т , модификация , снятие или замена рулевого колеса , панели приборов ,
приборной доски , сидений или обивки сидений , передней , боковой и задней
стоек или бокового обвязочного бруса крыши .
● Ремон т или модификация переднего крыла , переднего бампера или боковой
части салона .
● Ус т а н о в к а защиты на переднюю решетку (защитные дуги или “кенгурятники ” и
т .п .), снегоочистителей , лебедок .
● Модификация системы подвески автомобиля .
● Ус т а н о в к а электронных приборов , например устройств двухсторонней
радиосвязи (РЧ -передатчиков ) или CD- плееров .
AVENSIS_OM_OM20C74R_(RR).book Page 48 Friday, June 17, 2016 1:12 PM
