6098-2. Действия в экстренных ситуациях
AVENSIS_OM_OM20C74R_(RR)
8
При возникновении неисправности
Установите противооткатные упоры под колеса .
Если на автомобиле
предусмотрены декоративные
колпаки , снимите колпак с
помощью ключа .
Во избежание повреждения
декоративного колпака проложите
ветошь между ключом и колпаком
колеса , как показано на рисунке .
Сведения об автомобилях с
защелками колесных колпаков см .
на стр . 514.
Слегка отпустите гайки колеса
( на один оборот ).

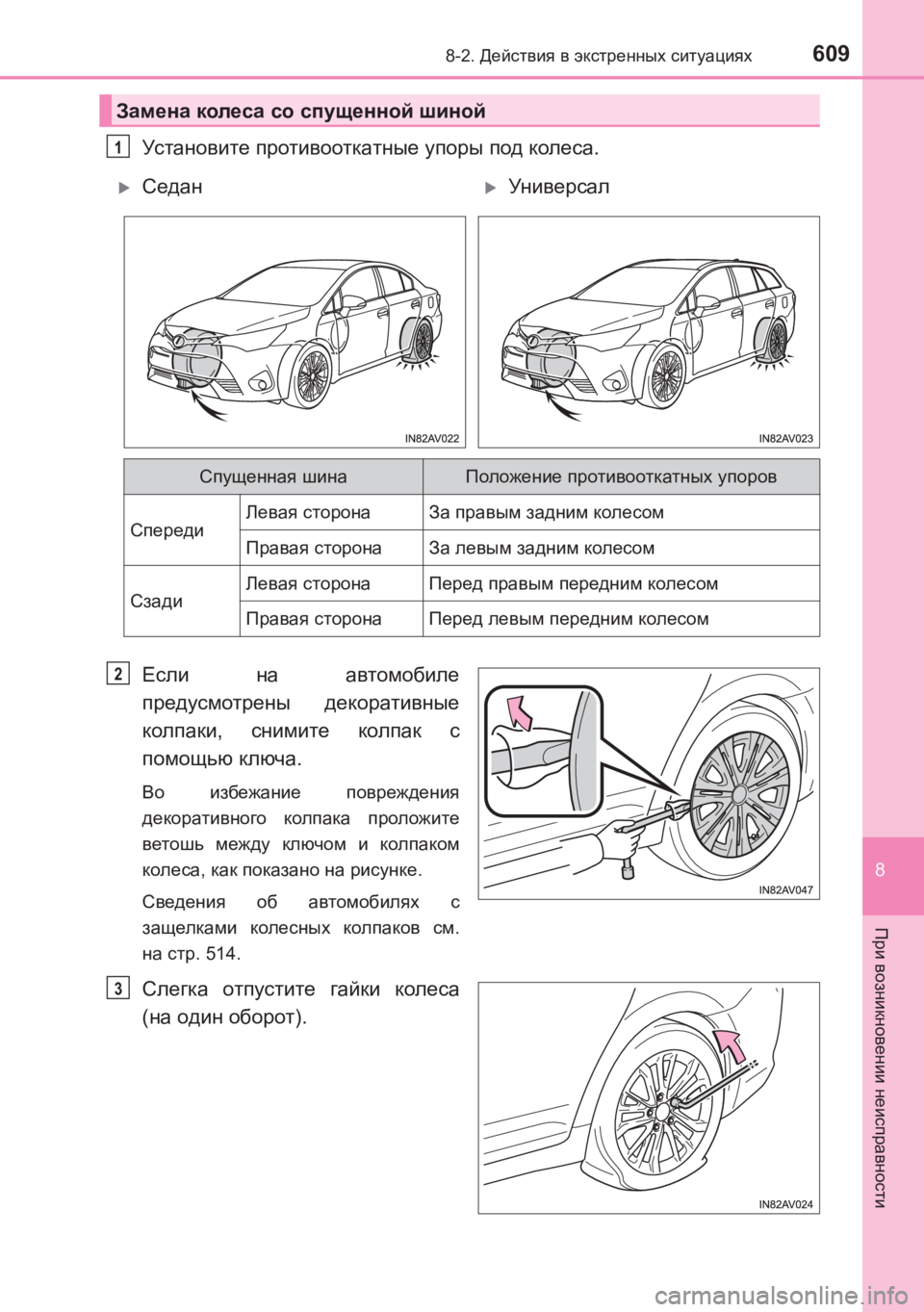

Замена колеса со спущенной шиной
1
XСеданXУниверсал
Спущенная шинаПоложение противоотк атных упоров
Спереди Левая
сторона За правым задним колесом
Правая сторона За левым задним колесом
СзадиЛевая сторонаПеред правым передним колесом
Правая сторонаПеред левым передним колесом
2
3
AVENSIS_OM_OM20C74R_(RR).book Page 609 Friday, June 17, 2016 1:12 PM

6108-2. Действия в экстренных ситуациях
AVENSIS_OM_OM20C74R_(RR)

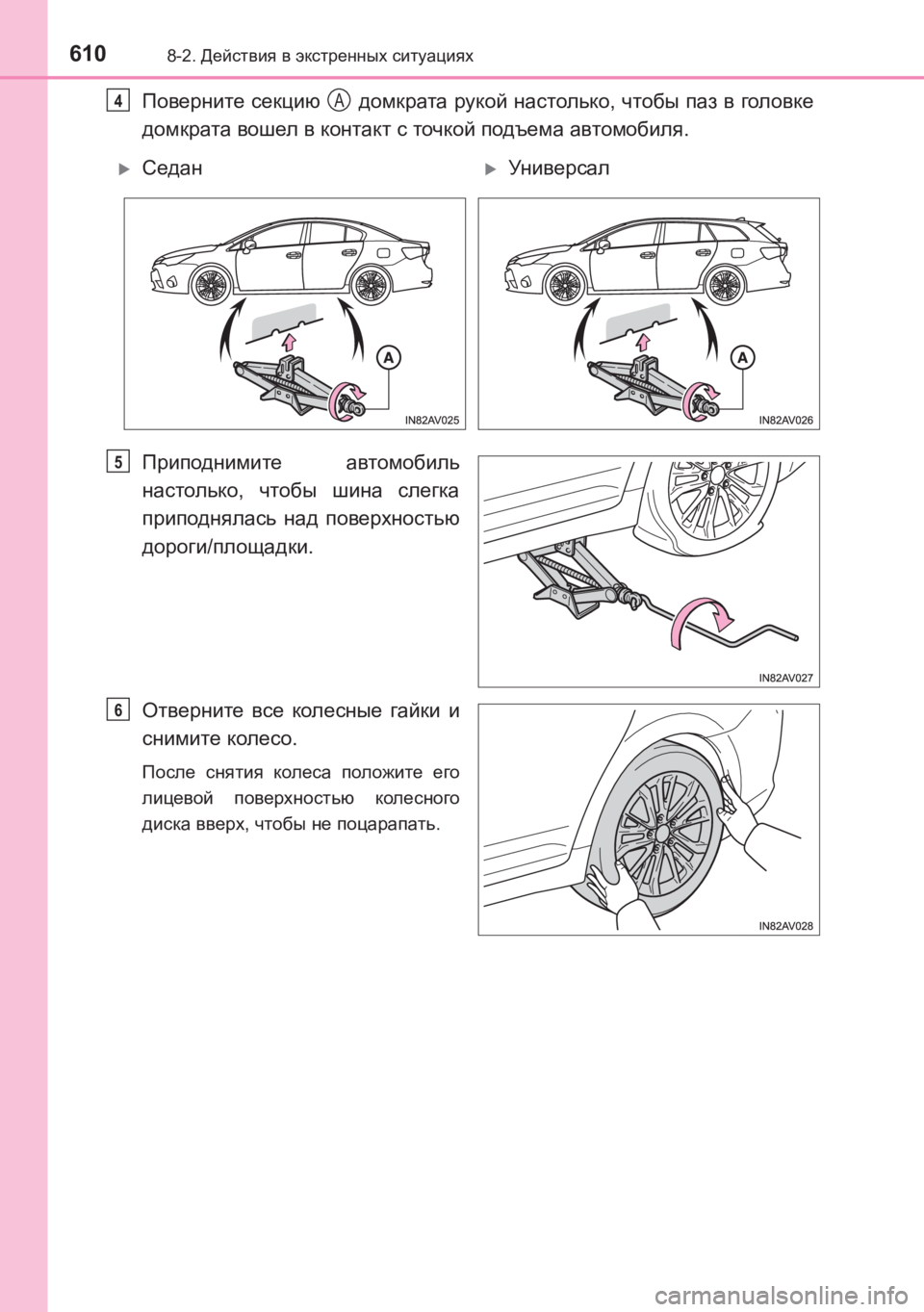

Поверните секцию домкрата рукой настолько , чтобы паз в головке
домкрата вошел в контакт с точкой подъема автомобиля .
Приподнимите автомобиль
настолько , чтобы шина слегка
приподнялась над поверхностью
дороги /площадки .
Отверните все колесные гайки и
снимите колесо .
После снятия колеса положите его
лицевой поверхностью колесного
диска вверх , чтобы не поцарапать .
4A
XСеданXУниверсал
5
6
AVENSIS_OM_OM20C74R_(RR).book Page 610 Friday, June 17, 2016 1:12 PM

6118-2. Действия в экстренных ситуациях
AVENSIS_OM_OM20C74R_(RR)
8
При возникновении неисправности
Уд а л и т е всю грязь или смазку с
сопрягаемой поверхности
колеса .
При наличии на сопрягаемой
поверхности колеса инородного
материала при движении
автомобиля затяжка колесных гаек
может ослабнуть , и колесо может
слететь .

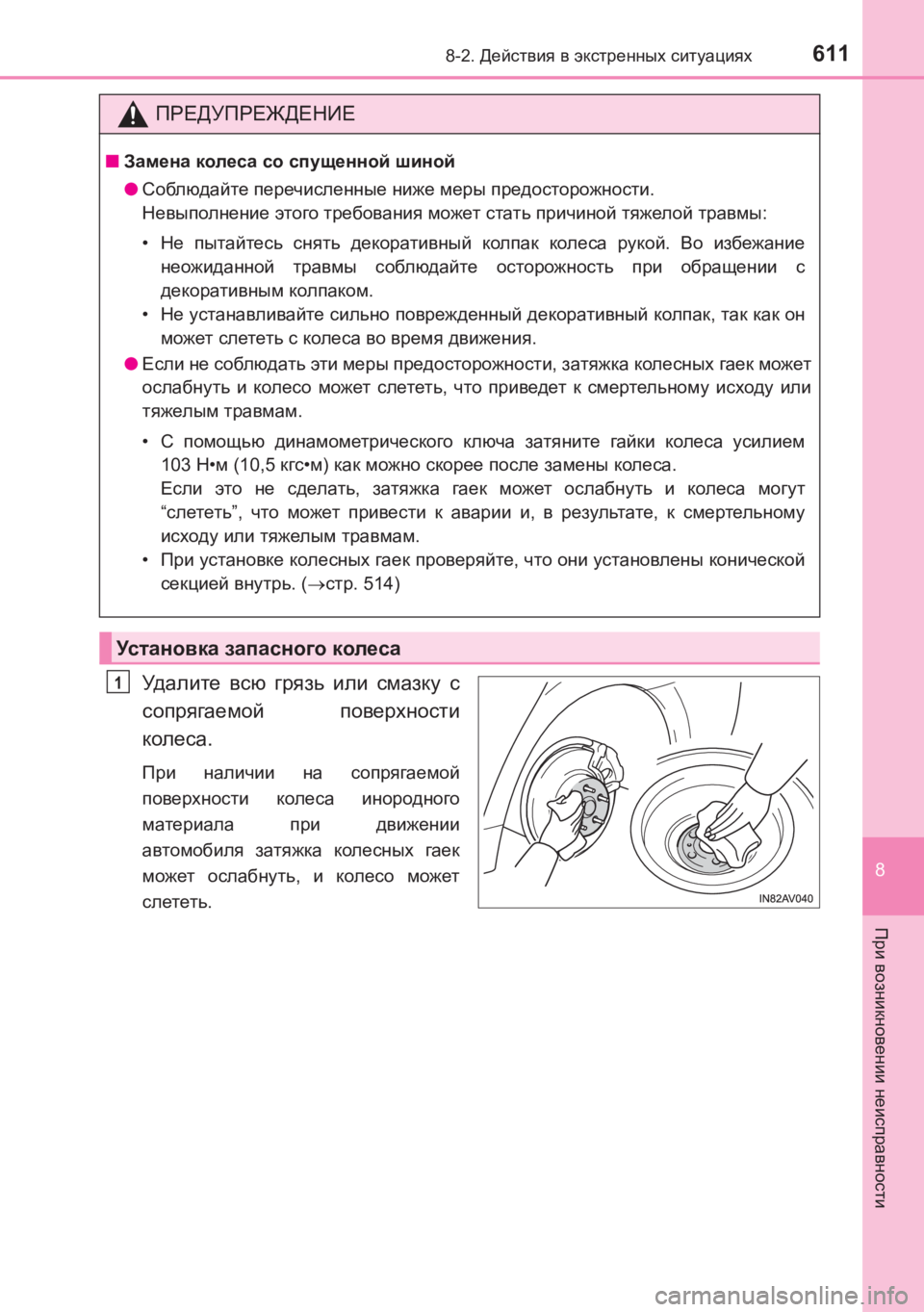

ПРЕДУПРЕЖДЕНИЕ
■Замена колеса со спущенной шиной
● Соблюдайте перечисленные ниже меры предосторожности .
Невыполнение этого требования может стать причиной тяжелой травмы :
• Не пытайтесь снять декоративный колпак колеса рукой . Во избежание
неожиданной травмы соблюдайте осторожность при обращении с
декоративным колпаком .
• Не устанавливайте сильно поврежденный декоративный колпак , так как он
может слететь с колеса во время движения .
● Если не соблюдать эти меры предосторожности , затяжка колесных гаек может
ослабнуть и колесо может слететь , что приведет к смертельному исходу или
тяжелым травмам .
• С помощью динамометрического ключа затяните гайки колеса усилием
103 Н•м (10,5 кгс•м ) как можно скорее после замены колеса .
Если это не сделать , затяжка гаек может ослабнуть и колеса могут
“ слететь ”, что может привести к аварии и , в результате , к смертельному
исходу или тяжелым травмам .
• При установке колесных гаек проверяйте , что они установлены конической
секцией внутрь . (→ стр . 514)
Ус т а н о в к а запасного колеса
1
AVENSIS_OM_OM20C74R_(RR).book Page 611 Friday, June 17, 2016 1:12 PM

6128-2. Действия в экстренных ситуациях
AVENSIS_OM_OM20C74R_(RR)

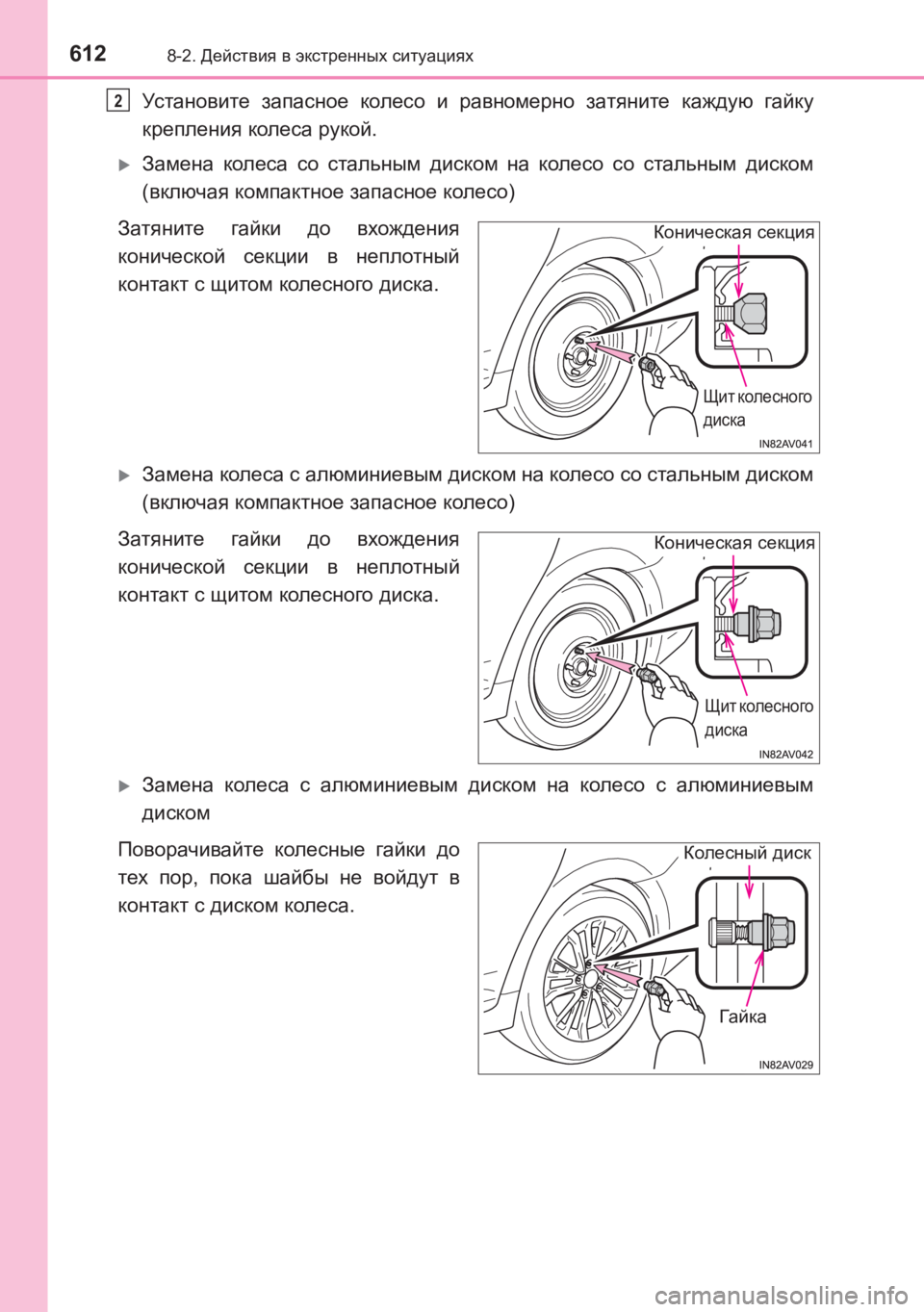

Установите запасное колесо и равномерно затяните каждую гайку
крепления колеса рукой .
XЗамена колеса со стальным диском на колесо со стальным диском
( включая компактное запасное колесо )
Затяните гайки до вхождения
конической секции в неплотный
контакт с щитом колесного диска .
XЗамена колеса с алюминиевым диском на колесо со стальным диском
( включая компактное запасное колесо )
Затяните гайки до вхождения
конической секции в неплотный
контакт с щитом колесного диска .
XЗамена колеса с алюминиевым диском на колесо с алюминиевым
диском
Поворачивайте колесные гайки до
тех пор , пока шайбы не войдут в
контакт с диском колеса .
2
Коническая секция
Щит колесного
диска
Коническая секция
Щит колесного
диска
Колесный диск
Га й к а
AVENSIS_OM_OM20C74R_(RR).book Page 612 Friday, June 17, 2016 1:12 PM

6138-2. Действия в экстренных ситуациях
AVENSIS_OM_OM20C74R_(RR)
8
При возникновении неисправности

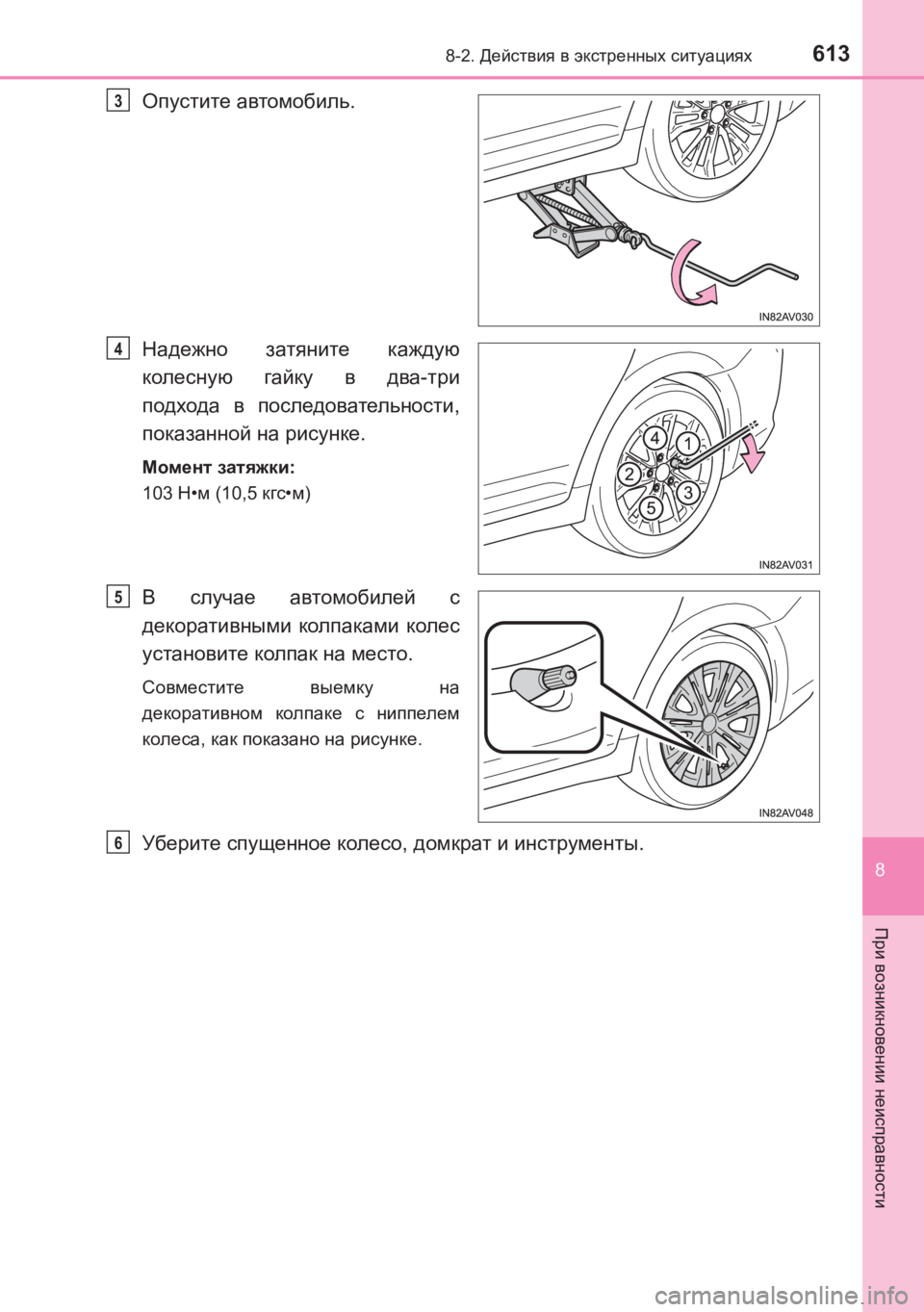

Опустите автомобиль .
Надежно затяните каждую
колесную гайку в два -три
подхода в последовательности ,
показанной на рисунке .
Момент затяжки :
103 Н•м (10,5 кгс•м )
В случае автомобилей с
декоративными колпаками колес
установите колпак на место .
Совместите выемку на
декоративном колпаке с ниппелем
колеса , как показано на рисунке .
Уберите спущенное колесо , домкрат и инструменты .
3
4
5
6
AVENSIS_OM_OM20C74R_(RR).book Page 613 Friday, June 17, 2016 1:12 PM

6148-2. Действия в экстренных ситуациях
AVENSIS_OM_OM20C74R_(RR)
■ Полноразмерное запасное колесо
● На автомобилях с системой контроля давления в шинах полноразмерное
запасное колесо имеет на боковине надпись “Temporary use only” ( То л ь к о для
временного использования ).
Используйте полноразмерное запасное колесо только временно и только в
экстренной ситуации .
● Не забудьте проверить давление в шине полноразмерного запасного колеса .
( → стр . 656)
■ Компактное запасное колесо
● Компактное запасное колесо можно опознать по надписи “TEMPORARY USE
ONLY” ( ТОЛЬКО ДЛЯ ВРЕМЕННОГО ИСПОЛЬЗОВАНИЯ ) на боковине шины .
Используйте компактное запасное колесо только временно и только в
экстренной ситуации .
● Не забудьте проверить давление в шине компактного запасного колеса .
( → стр . 656)
■ При использовании запасного колеса (автомобили с системой контроля
давления в шинах )
Поскольку запасное колесо не оснащено клапаном и передатчиком системы
контроля давления , система контроля давления в шинах не показывает
предупреждение о низком давлении в запасном колесе . К тому же , если Вы
устанавливаете запасное колесо после включения контрольной лампы давления
в шине , лампа остается включенной .
■ Если переднее колесо спустило на дороге , покрытой снегом или льдом
( автомобили с компактным запасным колесом )
Ус т а н о в и те компактное запасное колесо на заднюю ось автомобиля . Выполните
следующие действия и установите цепи противоскольжения на передние колеса .
Замените заднее колесо компактным запасным колесом .
Замените спущенное переднее колесо колесом , снятым с задней оси
автомобиля .
Ус т а н о в и т е цепи противоскольжения на передние колеса .
1
2
3
AVENSIS_OM_OM20C74R_(RR).book Page 614 Friday, June 17, 2016 1:12 PM

6158-2. Действия в экстренных ситуациях
AVENSIS_OM_OM20C74R_(RR)
8
При возникновении неисправности

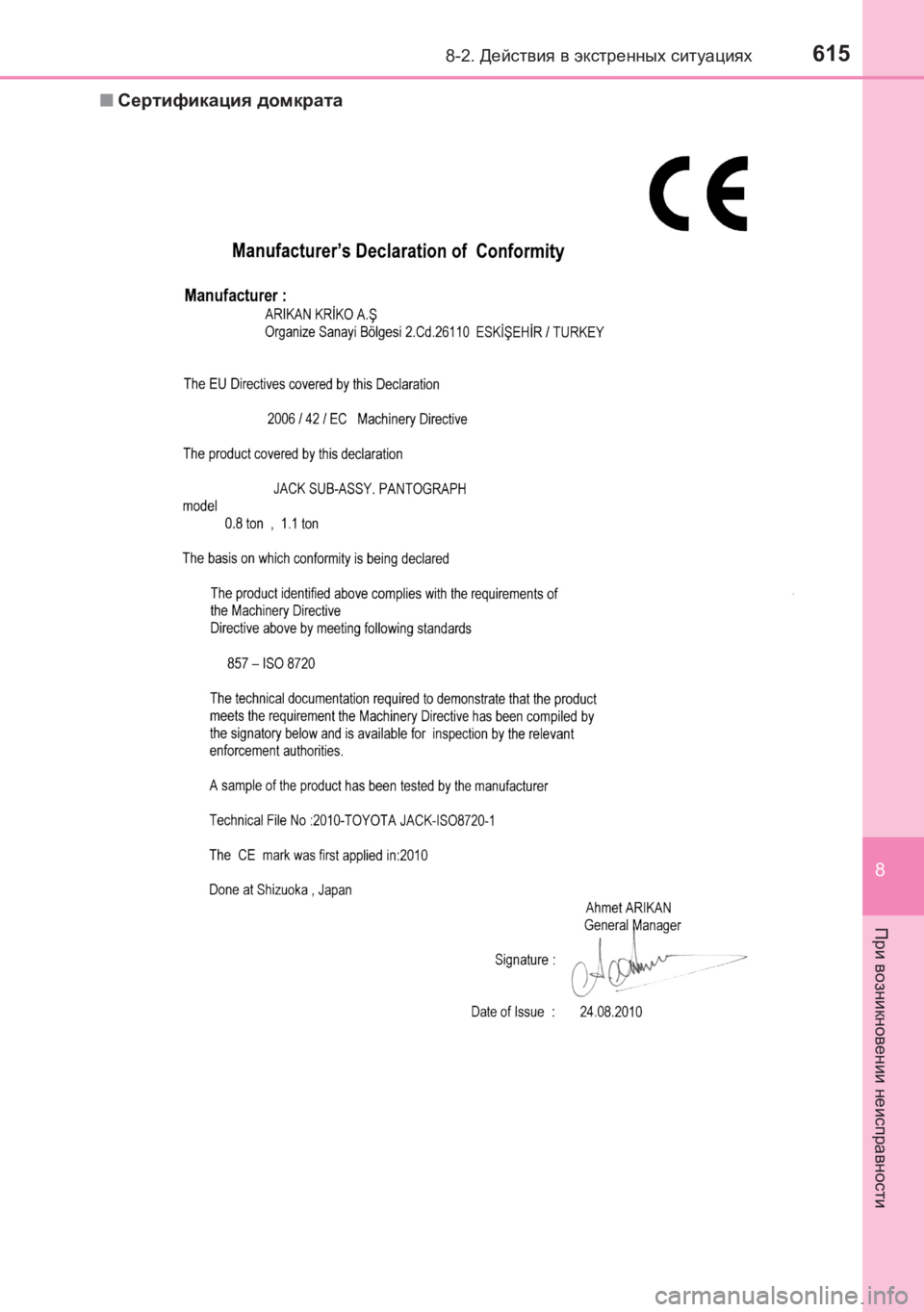

■Сертификация домкрата
AVENSIS_OM_OM20C74R_(RR).book Page 615 Friday, June 17, 2016 1:12 PM

6168-2. Действия в экстренных ситуациях
AVENSIS_OM_OM20C74R_(RR)

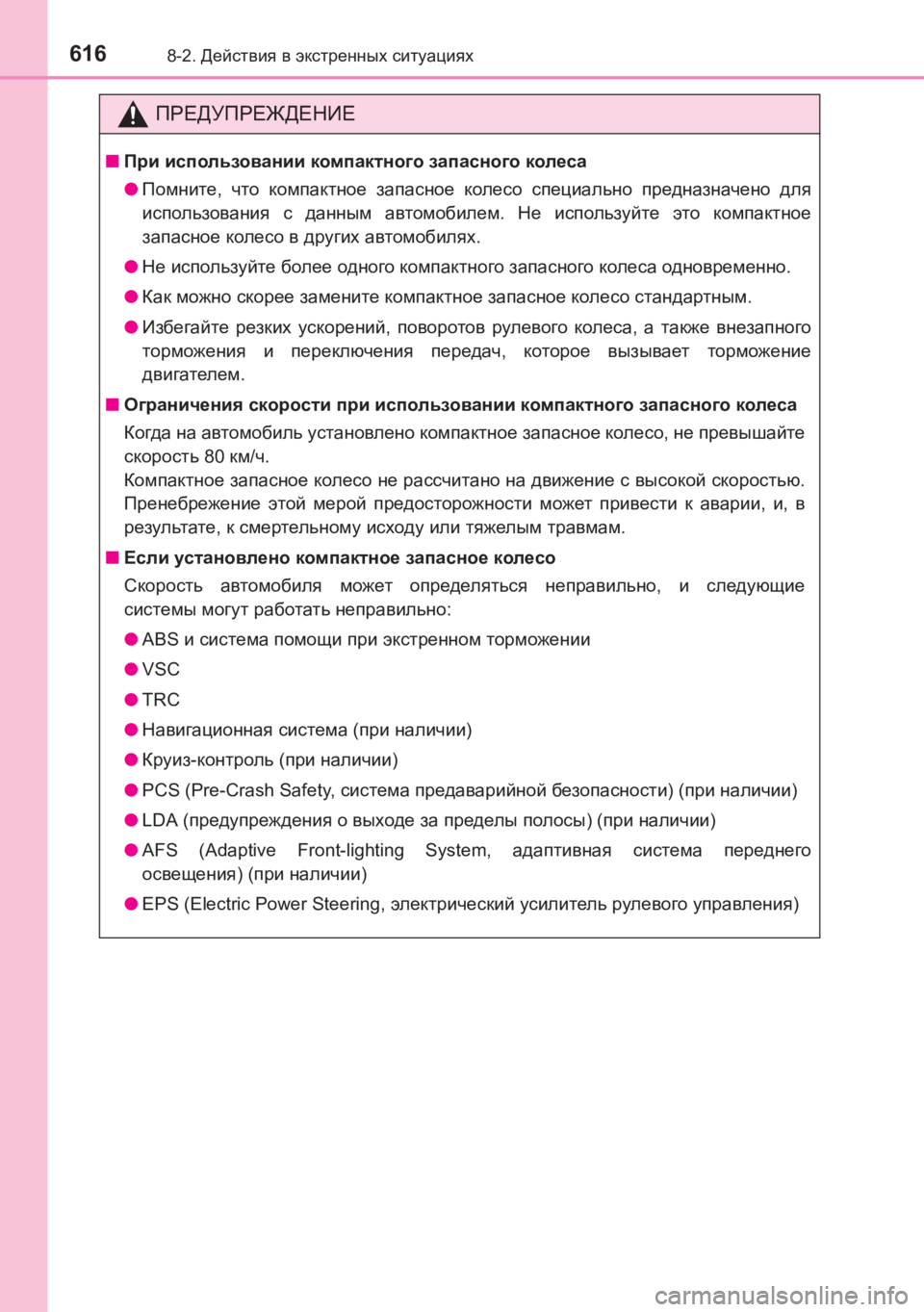

ПРЕДУПРЕЖДЕНИЕ
■ При использовании компактного запасного колеса
● Помните , что компактное запасное колесо специально предназначено для
использования с данным автомобилем . Не используйте это компактное
запасное колесо в других автомобилях .
● Не используйте более одного компактного запасного колеса одновременно .
● Как можно скорее замените компактное запасное колесо стандартным .
● Избегайте резких ускорений , поворотов рулевого колеса , а также внезапного
торможения и переключения передач , которое вызывает торможение
двигателем .
■ Ограничения скорости при использовании компактного запасного колеса
Когда на автомобиль установлено компактное запасное колесо , не превышайте
скорость 80 км/ч .
Компактное запасное колесо не рассчитано на движение с высокой скоростью .
Пренебрежение этой мерой предосторожности может привести к аварии , и, в
результате , к смертельному исходу или тяжелым травмам .
■ Если установлено компактное запасное колесо
Скорость автомобиля может определяться неправильно , и следующие
системы могут работать неправильно :
● ABS и система помощи при экстренном торможении
● VSC
● TRC
● Навигационная система (при наличии )
● Круиз -контроль (при наличии )
● PCS (Pre-Crash Safety, система предаварийной безопасности ) (при наличии )
● LDA ( предупреждения о выходе за пределы полосы ) (при наличии )
● AFS (Adaptive Front-lighting System, адаптивная система переднего
освещения ) (при наличии )
● EPS (Electric Power Steering, электрический усилитель рулевого управления )
