2017 TOYOTA AVENSIS Руково

5858-2. Действия в экстренных ситуациях
AVENSIS_OM_OM20C74R_(RR)
8
При возникновении неисправности

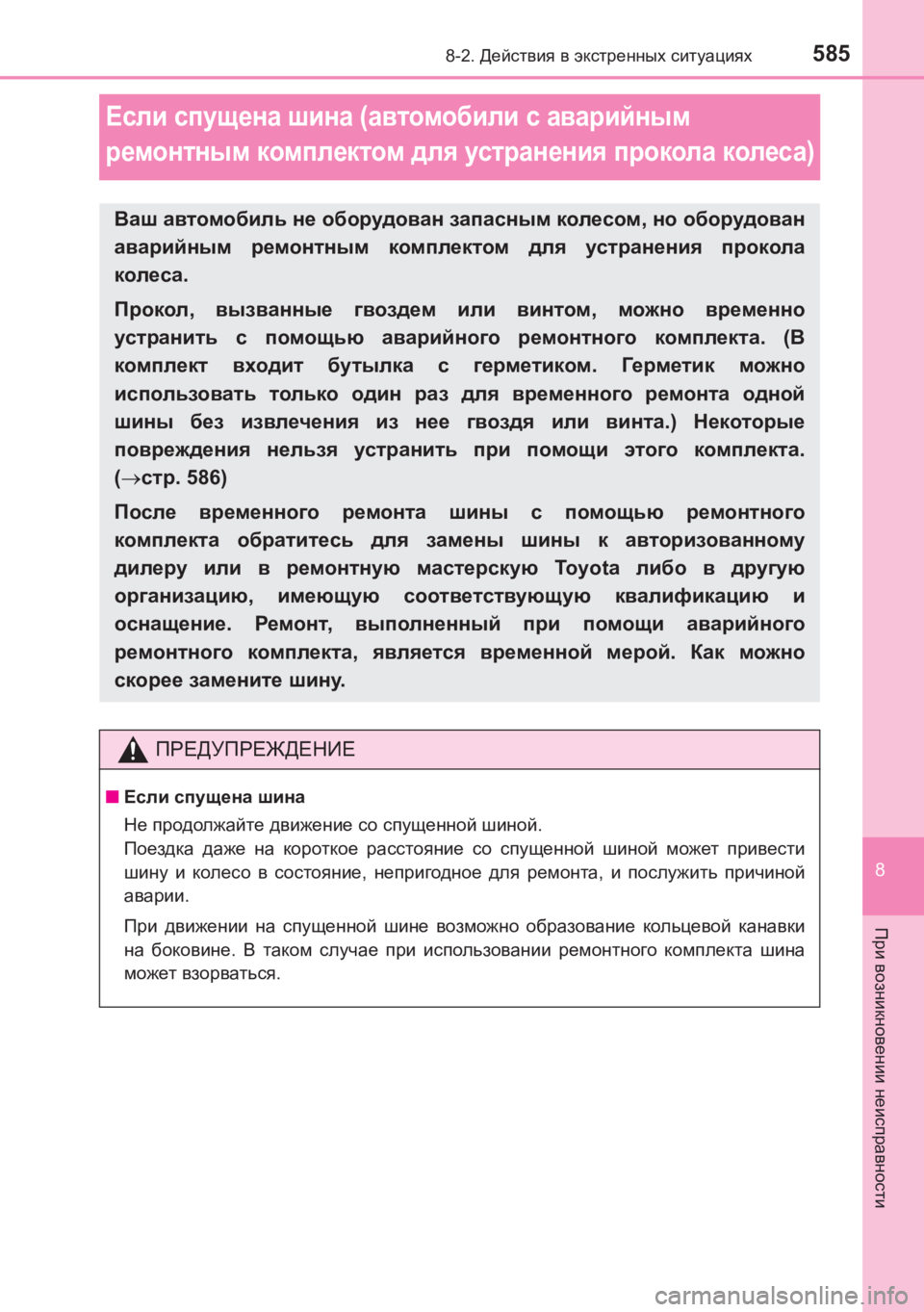

Если спущена шина (автомобили с аварийным
ремонтным комплектом для устранения прокола колеса )
Ваш автомобиль не оборудован запасным колесом , но оборудован
аварийным ремонтным комплектом для устранения прокола
колеса .
Прокол , вызванные гвоздем или винтом , можно временно
устранить с помощью аварийного ремонтного комплекта . (В
комплект входит бутылка с герметиком . Ге рм ет и к можно
использовать только один раз для временного ремонта одной
шины без извлечения из нее гвоздя или винта .) Некоторые
повреждения нельзя устранить при помощи этого комплекта .
( → стр . 586)
После временного ремонта шины с помощью ремонтного
комплекта обратитесь для замены шины к авторизованному
дилеру или в ремонтную мастерскую To y o t a либо в другую
организацию , имеющую соответствующую квалификацию и
оснащение . Ремонт , выполненный при помощи аварийного
ремонтного комплекта , является временной мерой . Как можно
скорее замените шину .
ПРЕДУПРЕЖДЕНИЕ
■Если спущена шина
Не продолжайте движение со спущенной шиной .
Поездка даже на короткое расстояние со спущенной шиной может привести
шину и колесо в состояние , непригодное для ремонта , и послужить причиной
аварии .
При движении на спущенной шине возможно образование кольцевой канавки
на боковине . В таком случае при использовании ремонтного комплекта шина
может взорваться .
AVENSIS_OM_OM20C74R_(RR).book Page 585 Friday, June 17, 2016 1:12 PM

5868-2. Действия в экстренных ситуациях
AVENSIS_OM_OM20C74R_(RR)
● Припаркуйте автомобиль в безопасном месте на твердой , ровной
площадке .
● Включите стояночный тормоз .
● Переведите рычаг управления трансмиссией в положение P
( бесступенчатая трансмиссия Multidrive) или N (ручная трансмиссия ).
● Выключите двигатель .
● Включите аварийные сигналы . (→ стр . 544)
● Проверьте степень
поврежденности шины .
• Не извлекайте гвоздь или винт
из шины . При удалении
предмета отверстие может
расшириться , что сделает
невозможным аварийный
ремонт с помощью
ремонтного комплекта .
• Во избежание вытекания
герметика переместите
автомобиль таким образом ,
чтобы зона прокола (если она
известна ) находилась вверху
шины .
■Шина , ремонт которой при помощи аварийного ремонтного комплекта для
устранения прокола колеса невозможен
В перечисленных ниже случаях ремонт шины с помощью аварийного ремонтного
комплекта для устранения прокола колеса невозможен . Обратитесь к
авторизованному дилеру или в ремонтную мастерскую To y o t a либо в другую
организацию , имеющую соответствующую квалификацию и оснащение .
●
Если шина повреждена в результате движения с недостаточным давлением в шине
● При наличии трещин или повреждений в любом месте шины , отличном от
протектора (например , на боковине )
● Если видно , что шина снялась с колесного диска
● Если порез или повреждение протектора имеет длину 4 мм или более
● Если поврежден колесный диск
● Если проколоты два или более колес
● Если протектор одной шины проколот двумя или более острыми предметами ,
такими как гвозди или винты
● Если истек срок годности герметика
Перед ремонтом шины
AVENSIS_OM_OM20C74R_(RR).book Page 586 Friday, June 17, 2016 1:12 PM

5878-2. Действия в экстренных ситуациях
AVENSIS_OM_OM20C74R_(RR)
8
При возникновении неисправности

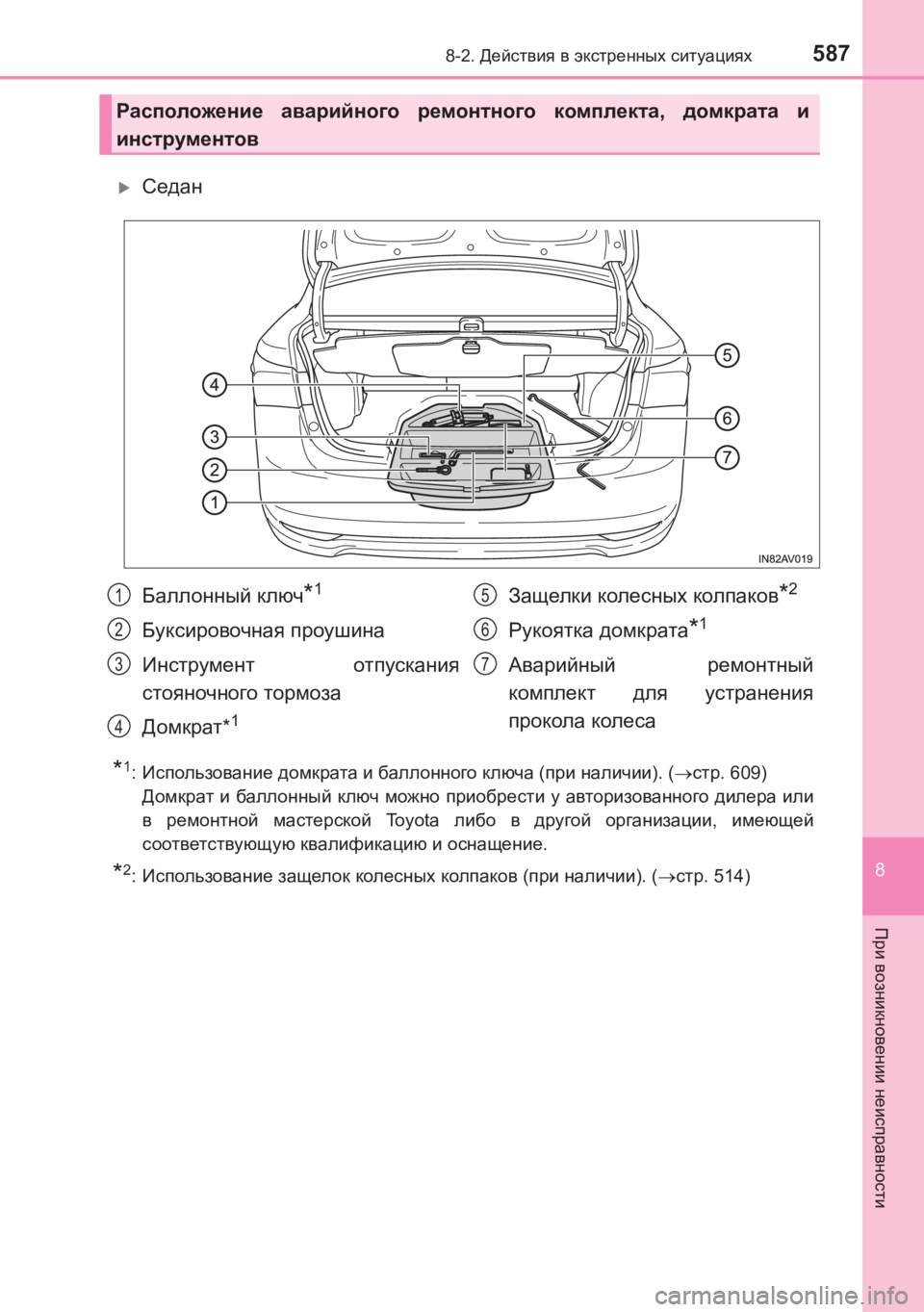

XСедан
*1:Использование домкрата и баллонного ключа (при наличии ). (→стр . 609)
Домкрат и баллонный ключ можно приобрести у авторизованного дилера или
в ремонтной мастерской To y o t a либо в другой организации , имеющей
соответствующую квалификацию и оснащение .
*2:Использование защелок колесных колпаков (при наличии ). (→стр . 514)
Расположение аварийного ремонтного комплекта , домкрата и
инструментов
Баллонный ключ*1
Буксировочная проушина
Инструмент отпускания
стояночного тормоза
Домкрат *
1
Защелки колесных колпаков*2
Рукоятка домкрата*1
Аварийный ремонтный
комплект для устранения
прокола колеса
1
2
3
4
5
6
7
AVENSIS_OM_OM20C74R_(RR).book Page 587 Friday, June 17, 2016 1:12 PM

5888-2. Действия в экстренных ситуациях
AVENSIS_OM_OM20C74R_(RR)

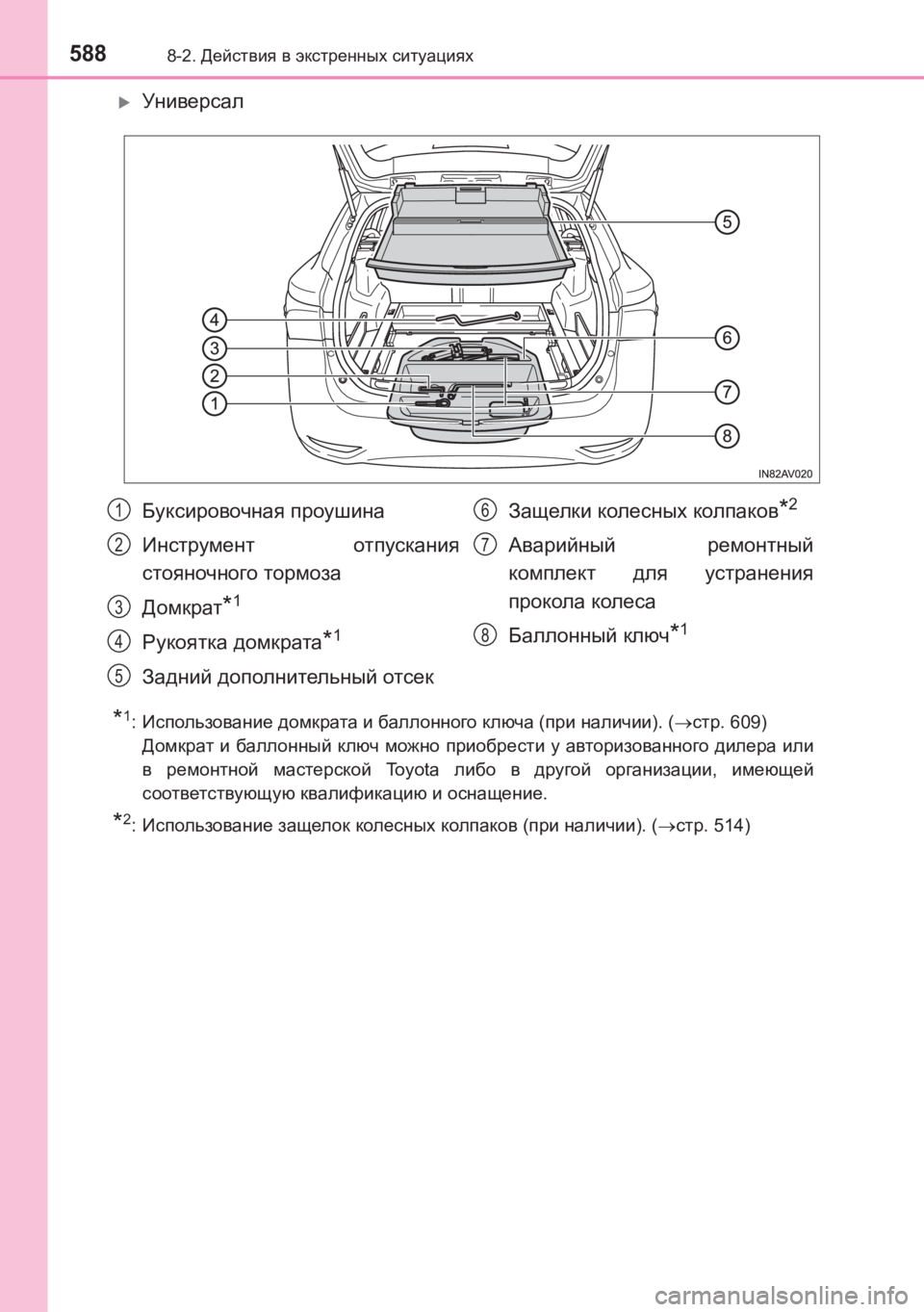

XУниверсал
*1: Использование домкрата и баллонного ключа (при наличии ). (→стр . 609)
Домкрат и баллонный ключ можно приобрести у авторизованного дилера или
в ремонтной мастерской To y o t a либо в другой организации , имеющей
соответствующую квалификацию и оснащение .
*2:Использование защелок колесных колпаков (при наличии ). (→стр . 514)
Буксировочная проушина
Инструмент отпускания
стояночного тормоза
Домкрат
*1
Рукоятка домкрата*1
Задний дополнительный отсек Защелки
колесных колпаков
*2
Аварийный ремонтный
комплект для устранения
прокола колеса
Баллонный ключ
*1
1
2
3
4
5
6
7
8
AVENSIS_OM_OM20C74R_(RR).book Page 588 Friday, June 17, 2016 1:12 PM

5898-2. Действия в экстренных ситуациях
AVENSIS_OM_OM20C74R_(RR)
8
При возникновении неисправности

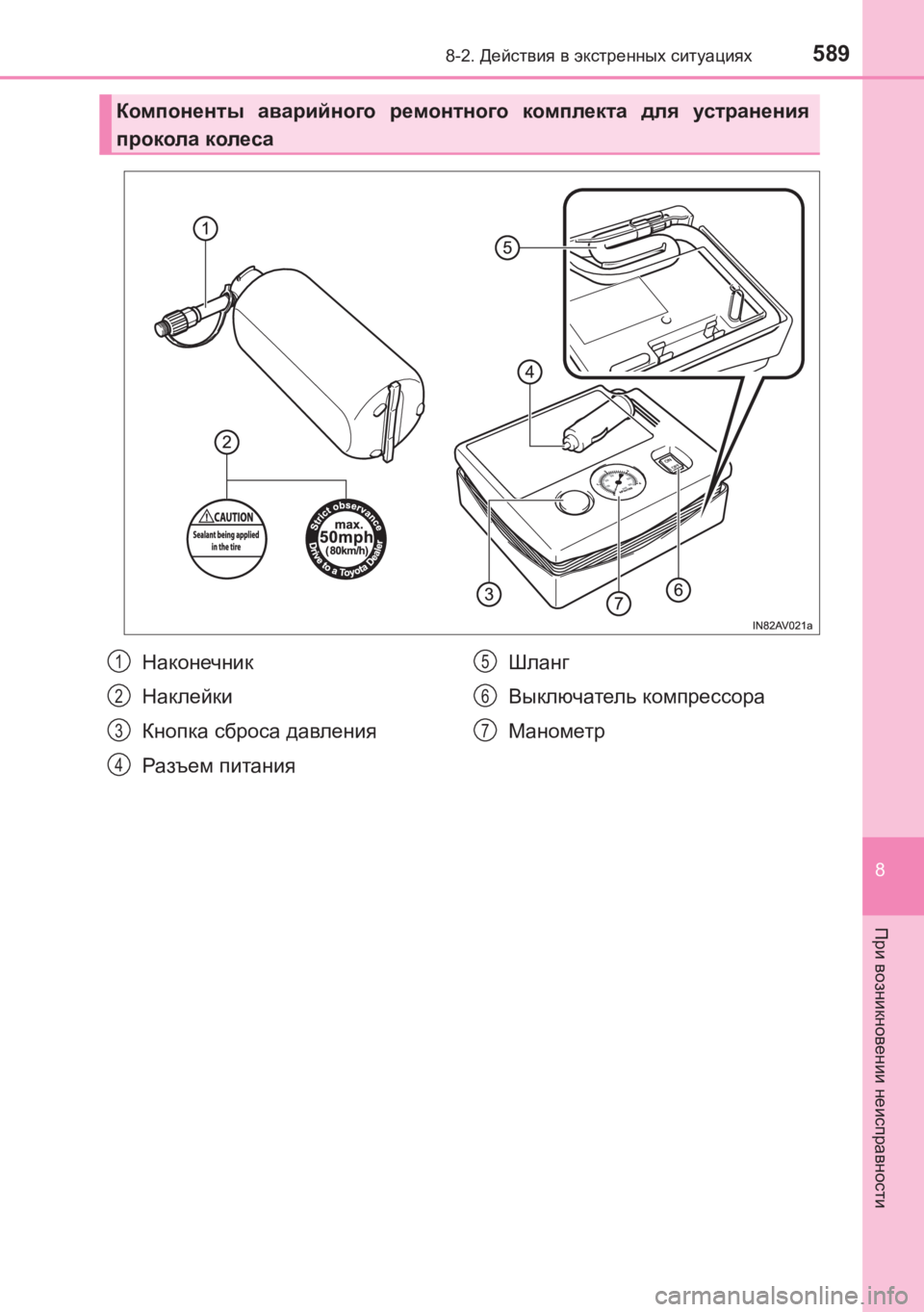

Компоненты аварийного ремонтного комплекта для устранения
прокола колеса
Наконечник
Наклейки
Кнопка сброса давления
Разъем питания Шланг
Выключатель
компрессора
Манометр1
2
3
4
5
6
7
AVENSIS_OM_OM20C74R_(RR).book Page 589 Friday, June 17, 2016 1:12 PM

5908-2. Действия в экстренных ситуациях
AVENSIS_OM_OM20C74R_(RR)

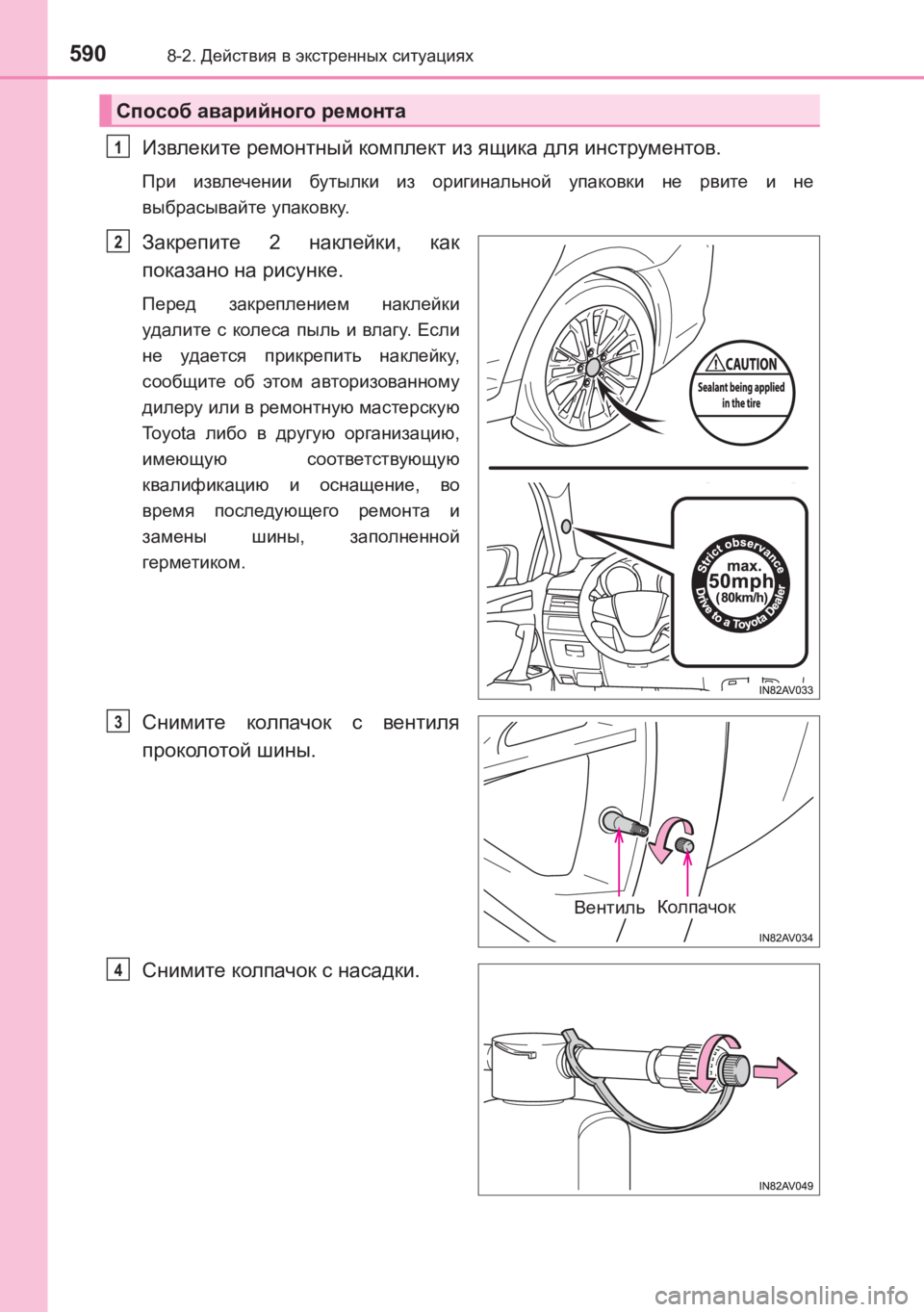

Извлеките ремонтный комплект из ящика для инструментов .
При извлечении бутылки из оригинальной упаковки не рвите и не
выбрасывайте упаковку .
Закрепите 2 наклейки , как
показано на рисунке .
Перед закреплением наклейки
удалите с колеса пыль и влагу . Если
не удается прикрепить наклейку ,
сообщите об этом авторизованному
дилеру или в ремонтную мастерскую
To y o t a либо в другую организацию ,
имеющую соответствующую
квалификацию и оснащение , во
время последующего ремонта и
замены шины , заполненной
герметиком .
Снимите колпачок с вентиля
проколотой шины .
Снимите колпачок с насадки .
Способ аварийного ремонта
1

2
ВентильКолпачок
3
4
AVENSIS_OM_OM20C74R_(RR).book Page 590 Friday, June 17, 2016 1:12 PM

5918-2. Действия в экстренных ситуациях
AVENSIS_OM_OM20C74R_(RR)
8
При возникновении неисправности

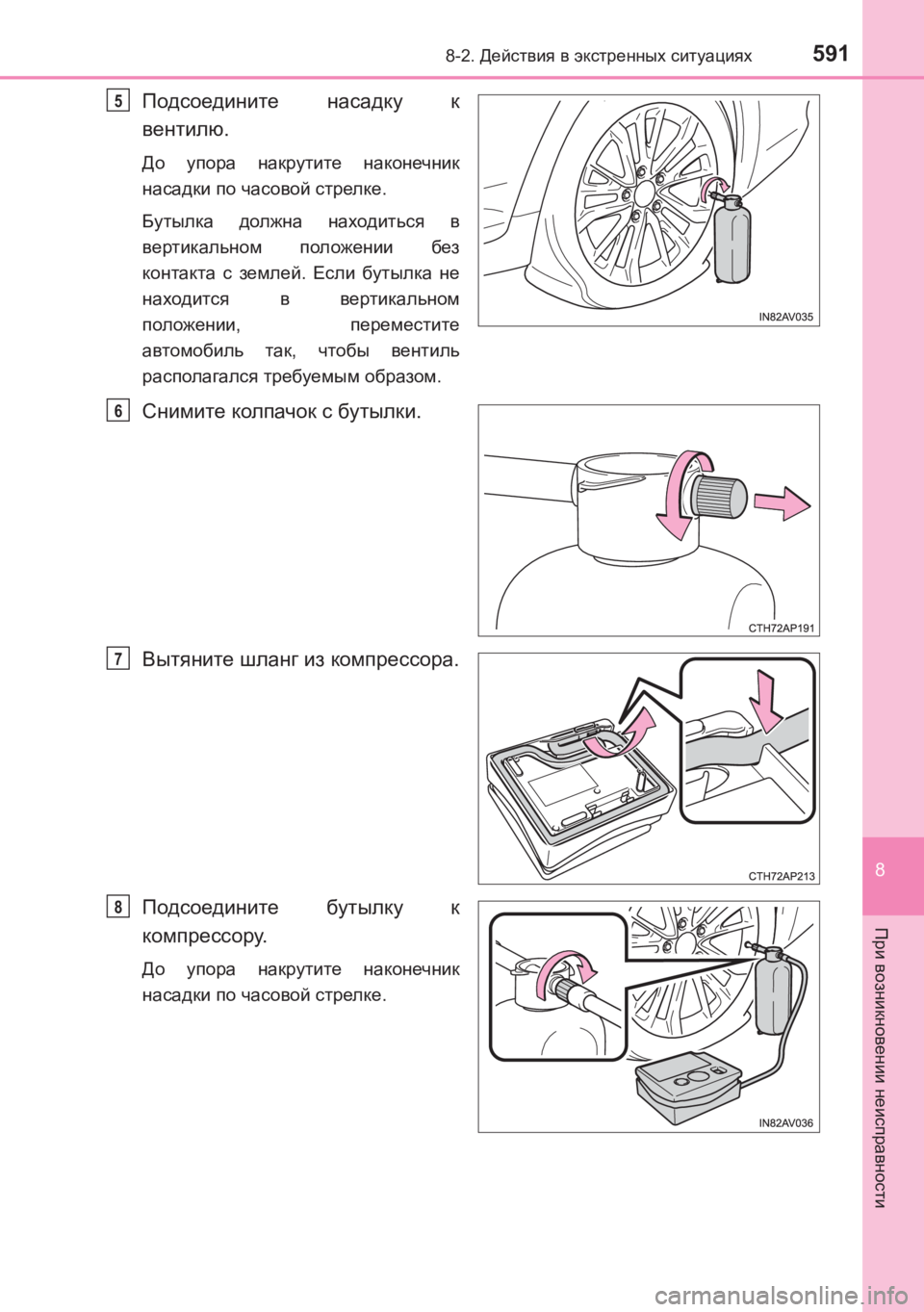

Подсоедините насадку к
вентилю .
До упора накрутите наконечник
насадки по часовой стрелке .
Бутылка должна находиться в
вертикальном положении без
контакта с землей . Если бутылка не
находится в вертикальном
положении , переместите
автомобиль так , чтобы вентиль
располагался требуемым образом .
Снимите колпачок с бутылки .
Вытяните шланг из компрессора .
Подсоедините бутылку к
компрессору .
До упора накрутите наконечник
насадки по часовой стрелке .
5
6
7
8
AVENSIS_OM_OM20C74R_(RR).book Page 591 Friday, June 17, 2016 1:12 PM

5928-2. Действия в экстренных ситуациях
AVENSIS_OM_OM20C74R_(RR)

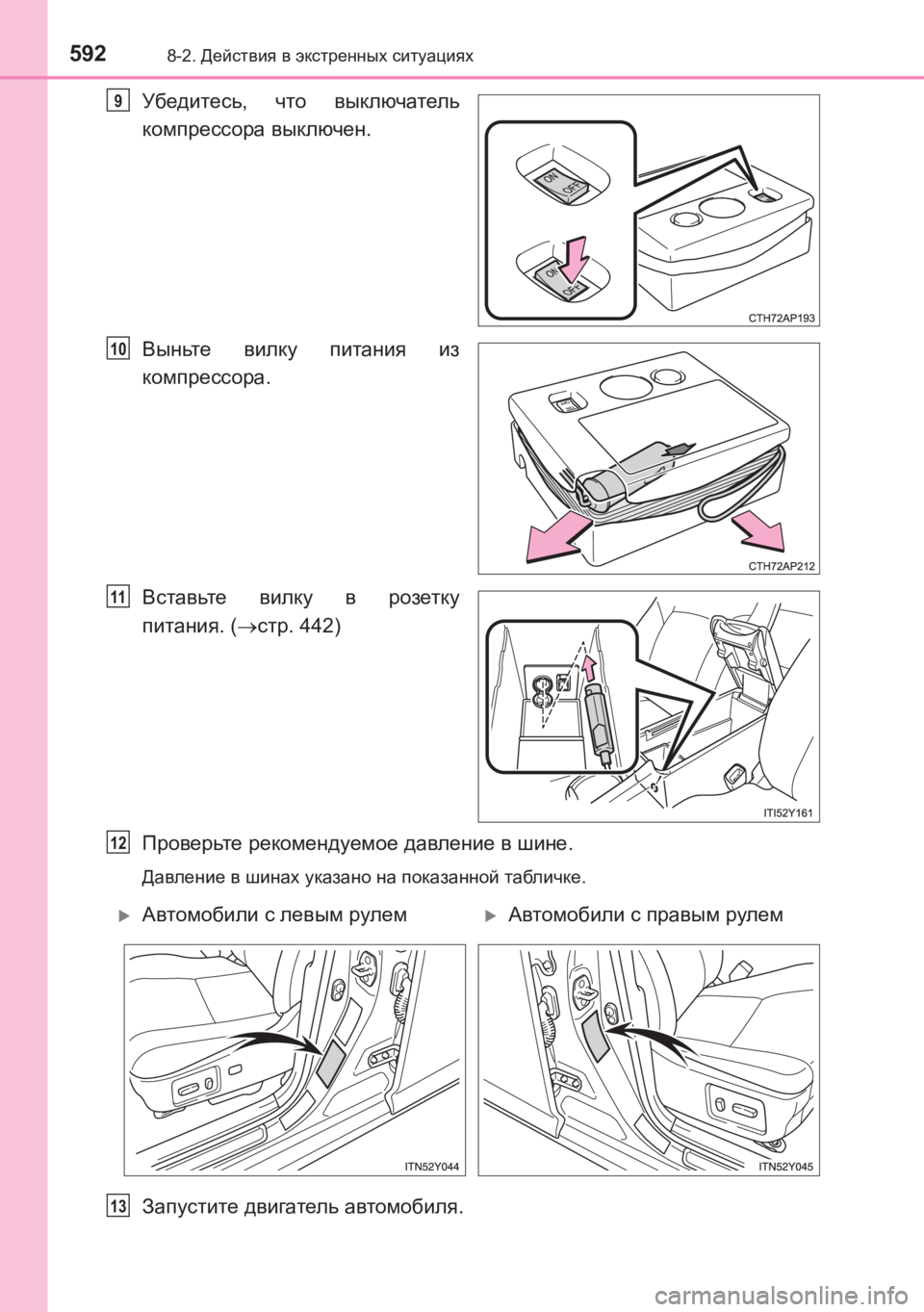

Убедитесь , что выключатель
компрессора выключен .
Выньте вилку питания из
компрессора .
Вставьте вилку в розетку
питания . (→ стр . 442)
Проверьте рекомендуемое давление в шине .
Давление в шинах указано на показанной табличке .
Запустите двигатель автомобиля .
9
10
11
12
XАвтомобили с левым рулемXАвтомобили с правым рулем
13
