2017 TOYOTA AVENSIS Руково

971-3. Охранная система
1
AVENSIS_OM_OM20C74R_(RR)
Для безопасности и защиты
■ Отключение и автоматическое повторное включение датчика вторжения
● Даже если датчик вторжения отключен , охранная система все еще включена .
● Автомобили без интеллектуальной системы входа и запуска : после того как
датчик вторжения отключен , поворот переключателя двигателя в положение
“LOCK” или отпирание дверей с помощью пульта дистанционного управления
снова включает датчик вторжения .
Автомобили с интеллектуальной системой входа и запуска : после того как
датчик вторжения отключен , нажатие переключателя двигателя или отпирание
дверей с помощью функции входа или беспроводного дистанционного
управления снова включает датчик вторжения .
● Датчик вторжения автоматически снова включается при отключении охранной
системы .
AVENSIS_OM_OM20C74R_(RR).book Page 97 Friday, June 17, 2016 1:12 PM

981-3. Охранная система
AVENSIS_OM_OM20C74R_(RR) ■
Сведения о датчике вторжения
Этот датчик может привести к срабатыванию охранной системы в приведенных
ниже случаях :
● В автомобиле находятся подвижные предметы (например , висящий аксессуар
или одежда на крючках ).
● Открыто окно .
● Автомобиль находится в автоматической мойке или в мойке высоким
давлением .
● Автомобиль подвержен толчкам , таким как град , громовые раскаты или другие
повторяющиеся толчки или вибрация .
●
В автомобиле находятся люди или
животные .
● Автомобиль поставлен на стоянку в месте ,
гд е имеются сильные вибрации или шумы ,
например в гараже .
● С автомобиля удаляется снег или лед , в
результате чего возникают многократные
толчки или вибрация автомобиля .
● Ветер или что -либо еще вызывает
перемещение чехла .
AVENSIS_OM_OM20C74R_(RR).book Page 98 Friday, June 17, 2016 1:12 PM

991-3. Охранная система
1
AVENSIS_OM_OM20C74R_(RR)
Для безопасности и защиты
■ Сертификация
AVENSIS_OM_OM20C74R_(RR).book Page 99 Friday, June 17, 2016 1:12 PM

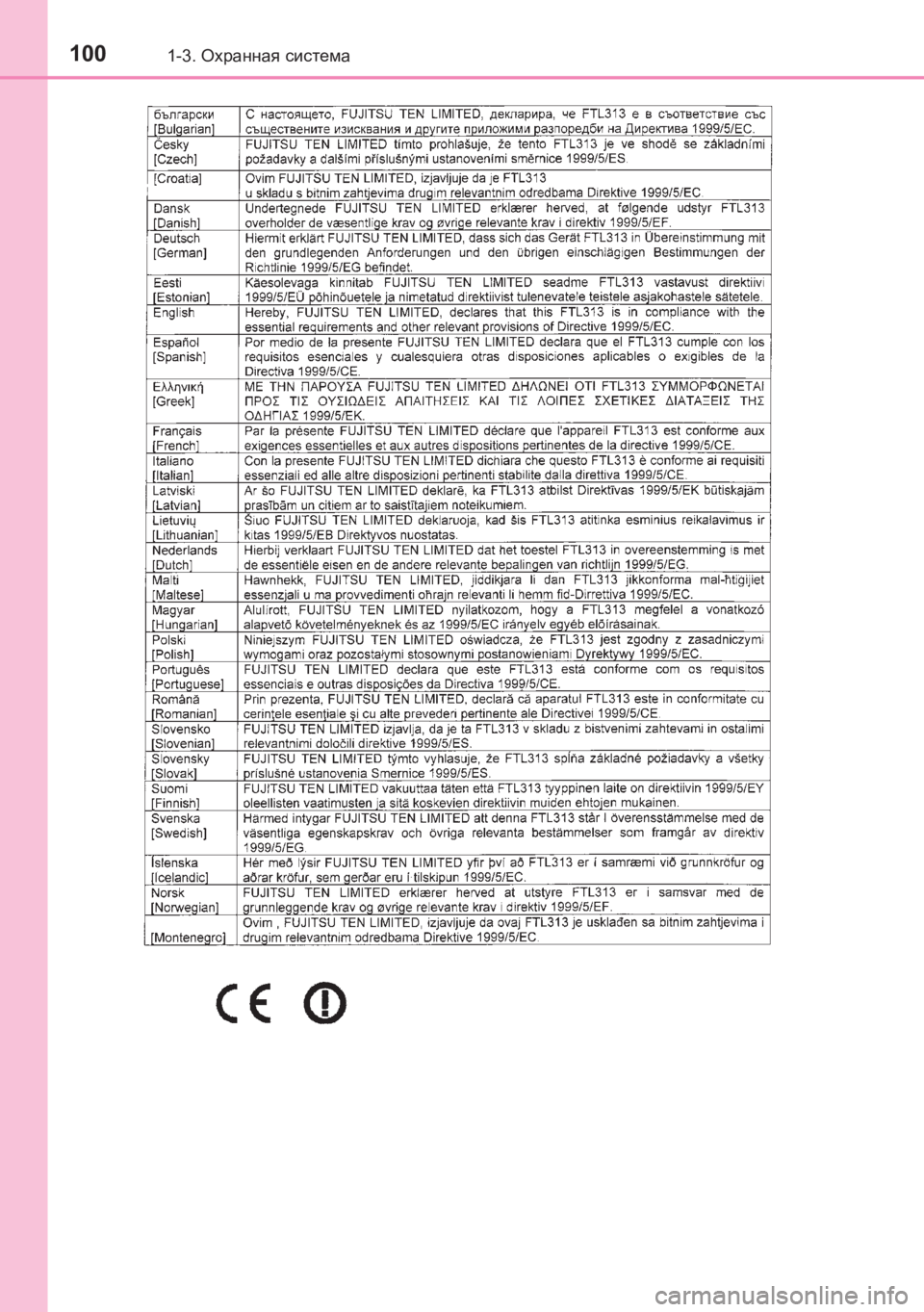

1001-3. Охранная система
AVENSIS_OM_OM20C74R_(RR)
AVENSIS_OM_OM20C74R_(RR).book Page 100 Friday, June 17, 2016 1:12 PM

101
2
Комбинацияприборов
AVENSIS_OM_OM20C74R_(RR) 2.
Комбинация приборов
Контрольные лампы
и индикаторы ....................... 102
Приборы и указатели ............ 109
Многофункциональный
дисплей (монохромный ) ..... 114
Многофункциональный
дисплей (цветной ) ............... 118
Информация о расходе
топлива ................................ 125
AVENSIS_OM_OM20C74R_(RR).book Page 101 Friday, June 17, 2016 1:12 PM

1022. Комбинация приборов
AVENSIS_OM_OM20C74R_(RR)
Контрольные лампы и индикаторы
XАвтомобили с монохромным дисплеем
Контрольные лампы и индикаторы комбинации приборов и
центральной панели информируют водителя о состоянии
различных систем автомобиля .
Для пояснительных целей на следующей иллюстрации все
индикаторы и контрольные лампы показаны во включенном
состоянии .
AVENSIS_OM_OM20C74R_(RR).book Page 102 Friday, June 17, 2016 1:12 PM

1032. Комбинация приборов
2
Комбинация приборов
AVENSIS_OM_OM20C74R_(RR)
XАвтомобили с цветным дисплеем
Единицы измерения , используемые на спидометре , тахометре и
некоторых индикаторах зависят от двигателя , трансмиссии и т .п .
AVENSIS_OM_OM20C74R_(RR).book Page 103 Friday, June 17, 2016 1:12 PM

1042. Комбинация приборов
AVENSIS_OM_OM20C74R_(RR)
Контрольные лампы информируют водителя о сбоях в работе различных
систем автомобиля .
Контрольные лампы
*1
( красная )
Контрольная лампа
тормозной системы
( → стр . 556)*1, 2
(Дизельный
двигатель )
Индикатор отключения
системы Stop & Start
( → стр . 558)
*1
Индикатор неисправности
( → стр . 556)*1Контрольная лампа
системы
электроусилителя
рулевого управления
( → стр . 557)
*1Контрольная лампа SRS
( → стр . 557) Контрольная
лампа
низкого уровня топлива
( → стр . 559)
*1Контрольная лампа ABS
( → стр . 557) Индикатор
напоминания
о ремне безопасности
( → стр . 559)
*1
(желтая )
Контрольная лампа
тормозной системы
( → стр . 557) Индикатор
напоминания
о ремне безопасности
заднего пассажира
( на центральной панели )
( → стр . 559)
*1, 2
(при
наличии )
Индикатор PCS OFF
( → стр . 558) Индикатор
стояночного
тормоза (→ стр . 559)
*1, 2
(при
наличии )
Контрольная лампа PCS
( → стр . 558)
*1
Сводная контрольная
лампа (→ стр . 559)
*1Индикатор
пробуксовывания
( → стр . 559)*1
(при
наличии )
Контрольная лампа
давления в шинах
( → стр . 560)
AVENSIS_OM_OM20C74R_(RR).book Page 104 Friday, June 17, 2016 1:12 PM
