2017 TOYOTA AVENSIS Руково

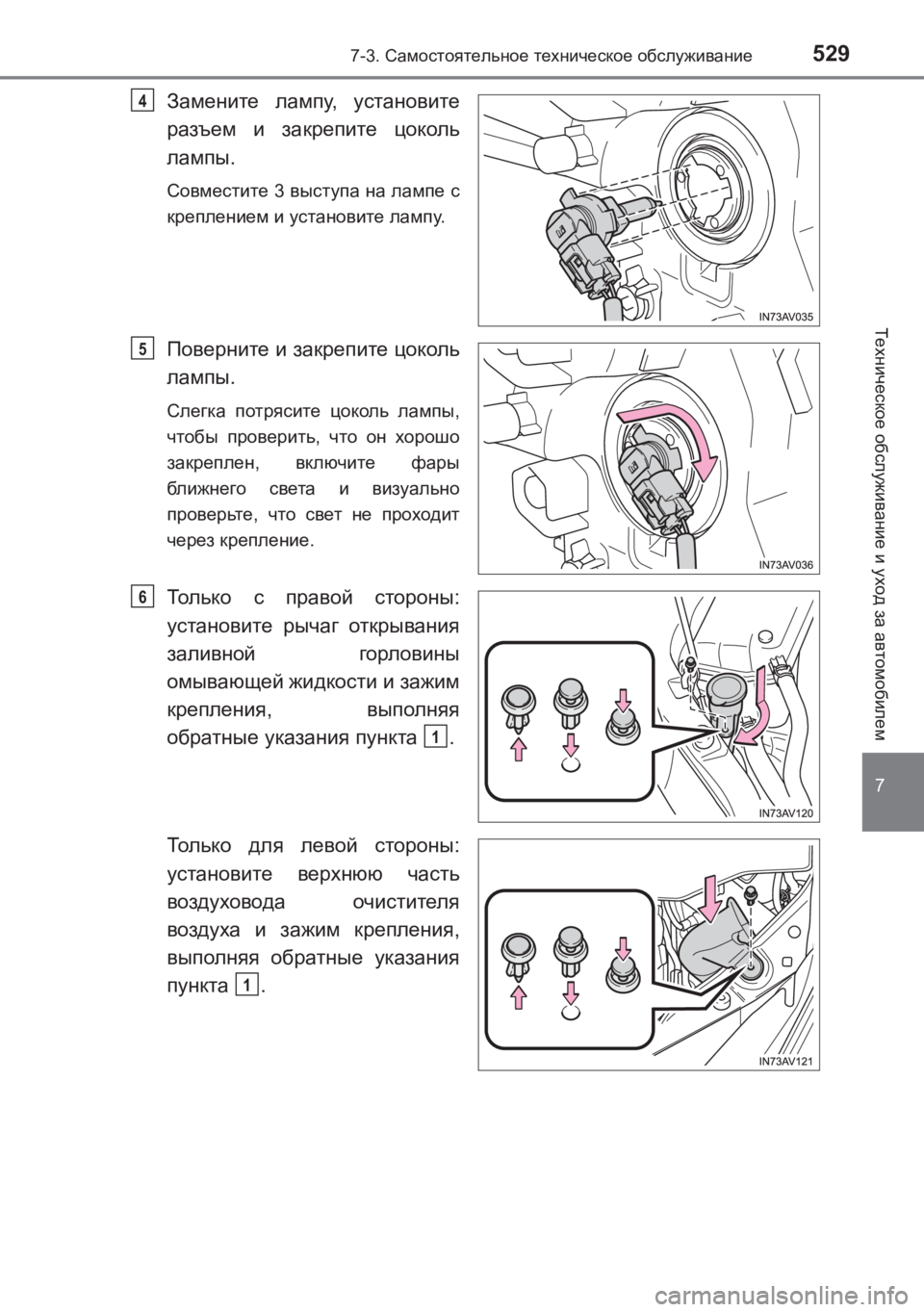

5297-3. Самостоятельное техническое обслуживание
AVENSIS_OM_OM20C74R_(RR)
7
Техническое обслуживание и уход за автомобилем
Замените лампу , установите
разъем и закрепите цоколь
лампы .
Совместите 3 выступа на лампе с
креплением и установите лампу .
Поверните и закрепите цоколь
лампы .
Слегка потрясите цоколь лампы ,
чтобы проверить , что он хорошо
закреплен , включите фары
ближнего света и визуально
проверьте , что свет не проходит
через крепление .
То л ь к о с правой стороны :
установите рычаг открывания
заливной горловины
омывающей жидкости и зажим
крепления , выполняя
обратные указания пункта .
То л ь к о для левой стороны :
установите верхнюю часть
воздуховода очистителя
воздуха и зажим крепления ,
выполняя обратные указания
пункта .
4
5
6
1
1
AVENSIS_OM_OM20C74R_(RR).book Page 529 Friday, June 17, 2016 1:12 PM

5307-3. Самостоятельное техническое обслуживание
AVENSIS_OM_OM20C74R_(RR) ■
Противотуманная
фара (при наличии )
Снимите болты защиты
крыла . Частично снимите
защиту крыла .
Отсоедините разъем,
нажимая на фиксатор .
Поверните лампу за цоколь
против часовой стрелки .
Замените лампу и закрепите
цоколь лампы .
Совместите 3 выступа на лампе с
креплением и установите лампу .
1
2
3
4
AVENSIS_OM_OM20C74R_(RR).book Page 530 Friday, June 17, 2016 1:12 PM

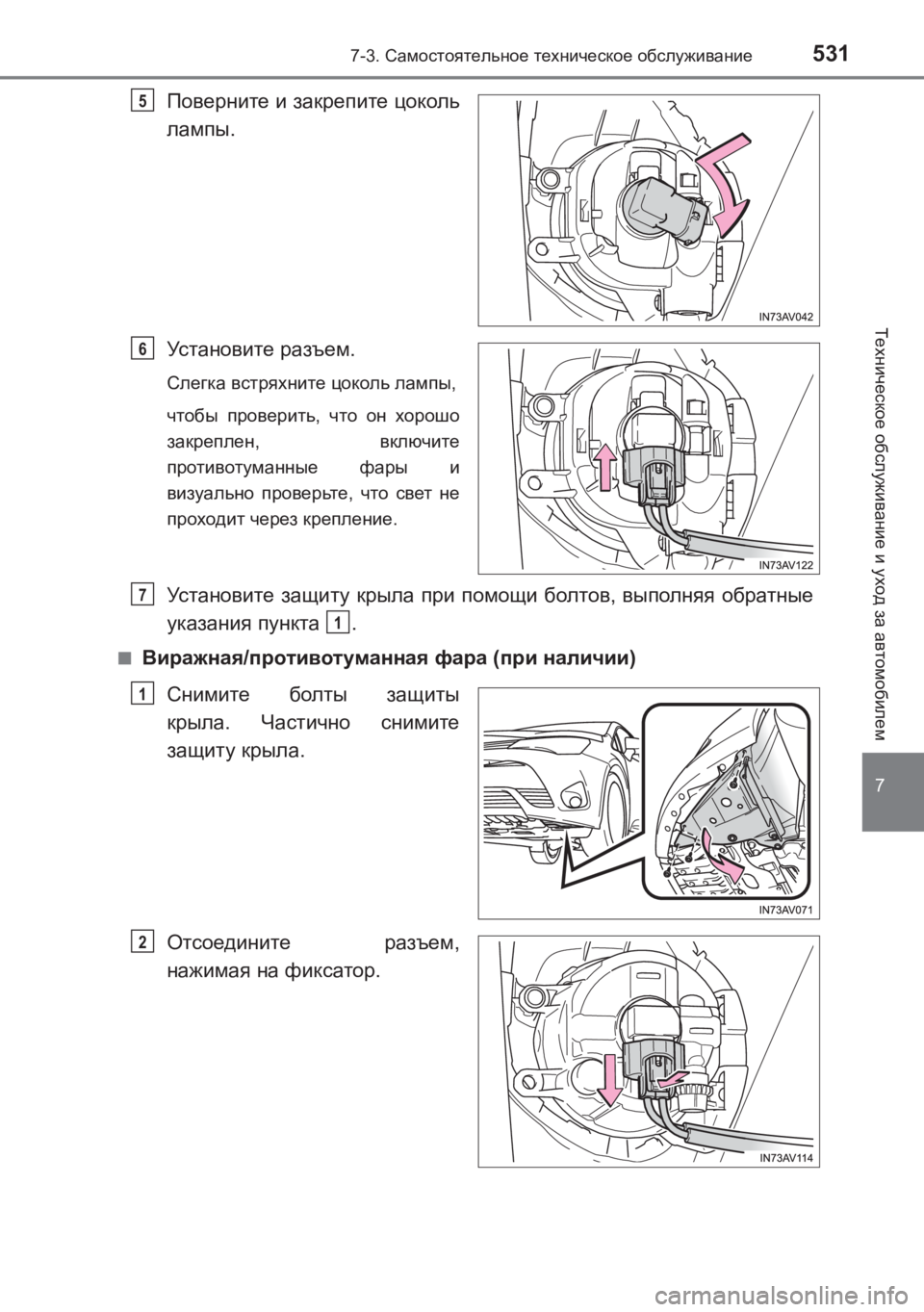

5317-3. Самостоятельное техническое обслуживание
AVENSIS_OM_OM20C74R_(RR)
7
Техническое обслуживание и уход за автомобилем
Поверните и закрепите цоколь
лампы .
Установите разъем .
Слегка встряхните цоколь лампы ,
чтобы проверить , что он хорошо
закреплен , включите
противотуманные фары и
визуально проверьте , что свет не
проходит через крепление .
Установите защиту крыла при помощи болтов , выполняя обратные
указания пункта .
■Виражная /противотуманная фара (при наличии )
Снимите болты защиты
крыла . Частично снимите
защиту крыла .
Отсоедините разъем,
нажимая на фиксатор .
5
6
7
1
1
2
AVENSIS_OM_OM20C74R_(RR).book Page 531 Friday, June 17, 2016 1:12 PM

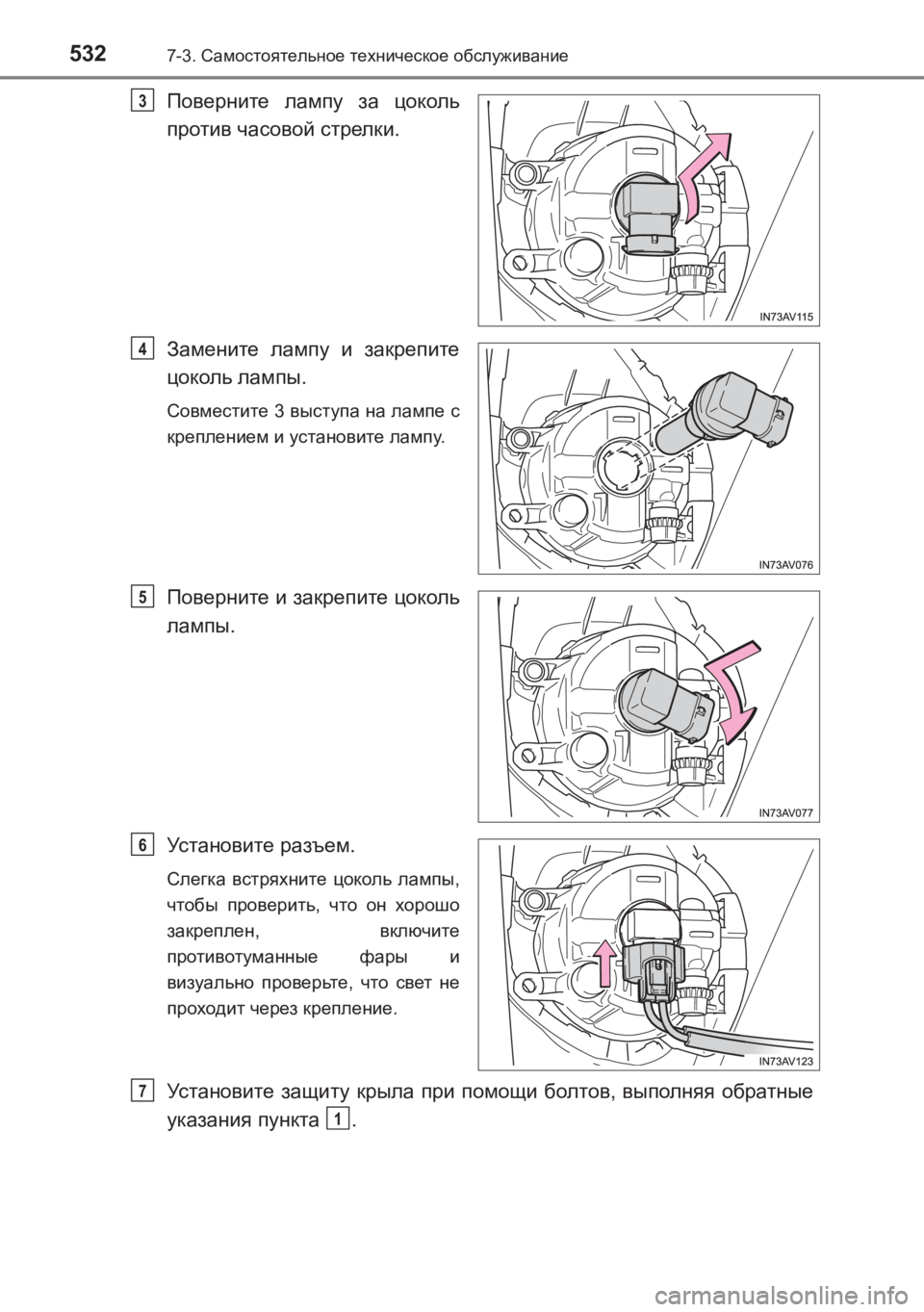

5327-3. Самостоятельное техническое обслуживание
AVENSIS_OM_OM20C74R_(RR)
Поверните лампу за цоколь
против часовой стрелки .
Замените лампу и закрепите
цоколь лампы .
Совместите 3 выступа на лампе с
креплением и установите лампу .
Поверните и закрепите цоколь
лампы .
Установите разъем .
Слегка встряхните цоколь лампы ,
чтобы проверить , что он хорошо
закреплен , включите
противотуманные фары и
визуально проверьте , что свет не
проходит через крепление .
Установите защиту крыла при помощи болтов , выполняя обратные
указания пункта .
3
4
5
6
7
1
AVENSIS_OM_OM20C74R_(RR).book Page 532 Friday, June 17, 2016 1:12 PM

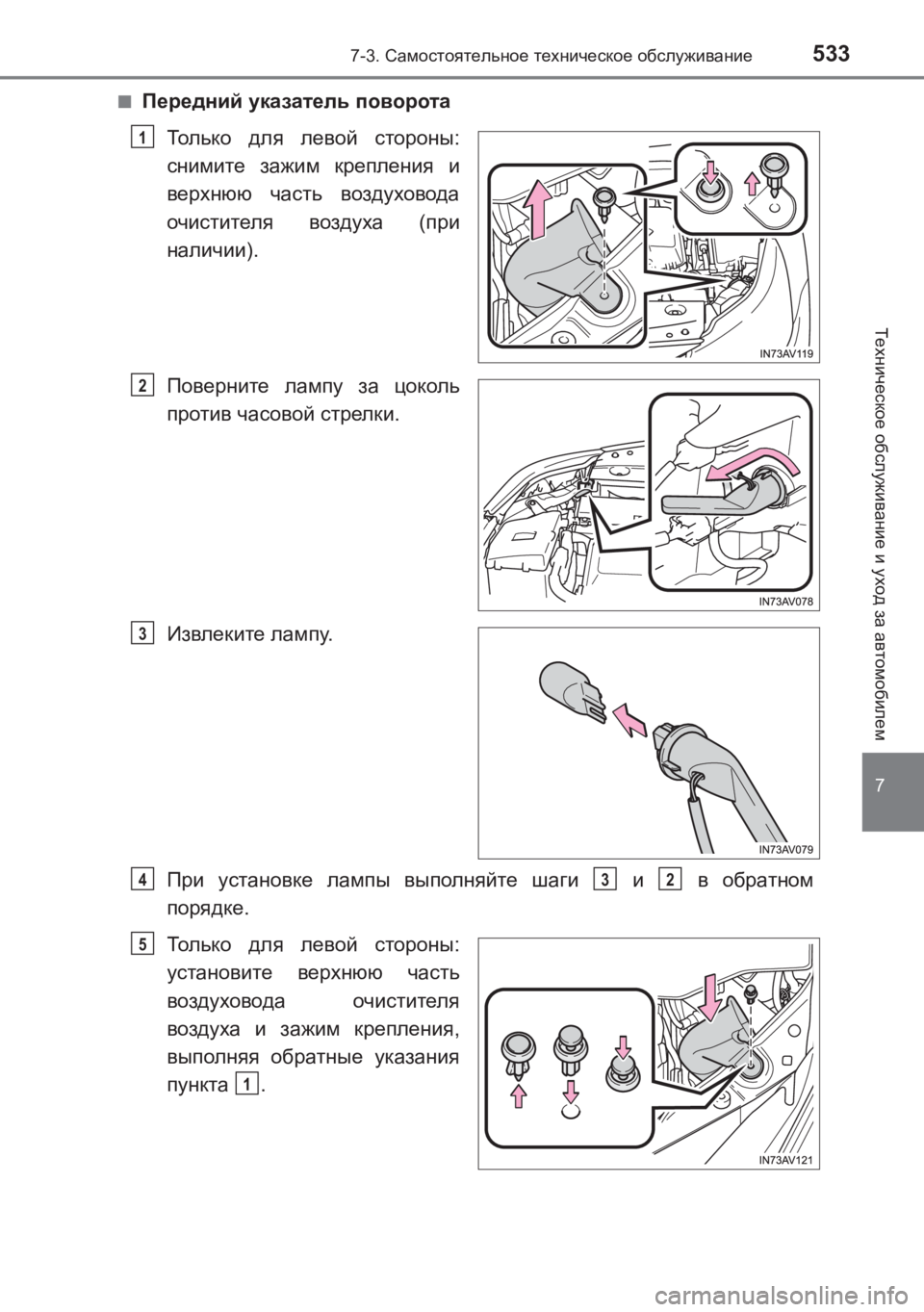

5337-3. Самостоятельное техническое обслуживание
AVENSIS_OM_OM20C74R_(RR)
7
Техническое обслуживание и уход за автомобилем
■Передний указатель поворота
То л ь к о для левой стороны :
снимите зажим крепления и
верхнюю часть воздуховода
очистителя воздуха (при
наличии ).
Поверните лампу за цоколь
против часовой стрелки .
Извлеките лампу .
При установке лампы выполняйте шаги и в обратном
порядке .
То л ь к о для левой стороны :
установите верхнюю часть
воздуховода очистителя
воздуха и зажим крепления ,
выполняя обратные указания
пункта .
1
2
3
432
5
1
AVENSIS_OM_OM20C74R_(RR).book Page 533 Friday, June 17, 2016 1:12 PM

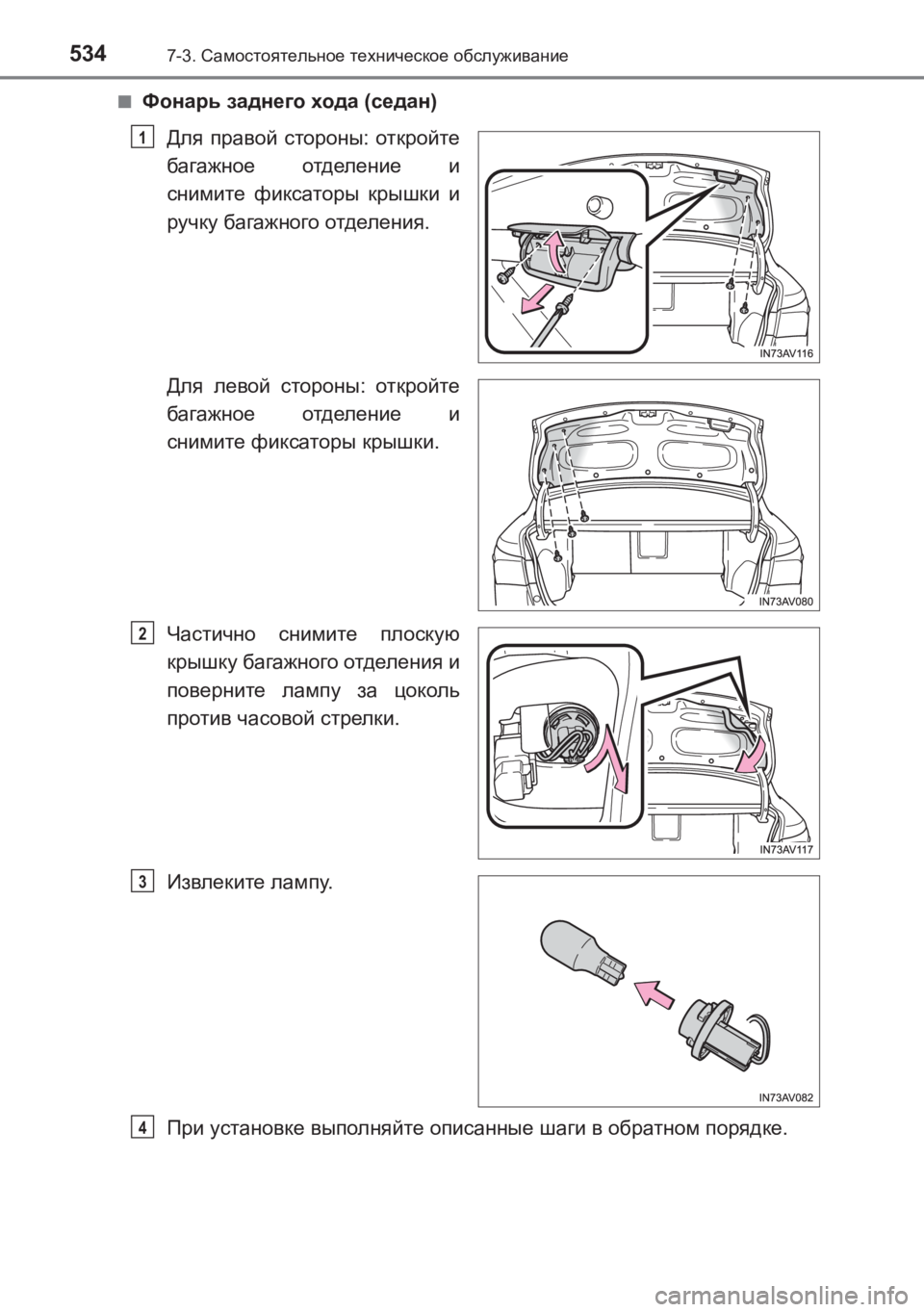

5347-3. Самостоятельное техническое обслуживание
AVENSIS_OM_OM20C74R_(RR) ■
Фонарь
заднего хода (седан )
Для правой стороны : откройте
багажное отделение и
снимите фиксаторы крышки и
ручку багажного отделения .
Для левой стороны : откройте
багажное отделение и
снимите фиксаторы крышки .
Частично снимите плоскую
крышку багажного отделения и
поверните лампу за цоколь
против часовой стрелки .
Извлеките лампу .
При установке выполняйте описанные шаги в обратном порядке .
1
2
3
4
AVENSIS_OM_OM20C74R_(RR).book Page 534 Friday, June 17, 2016 1:12 PM

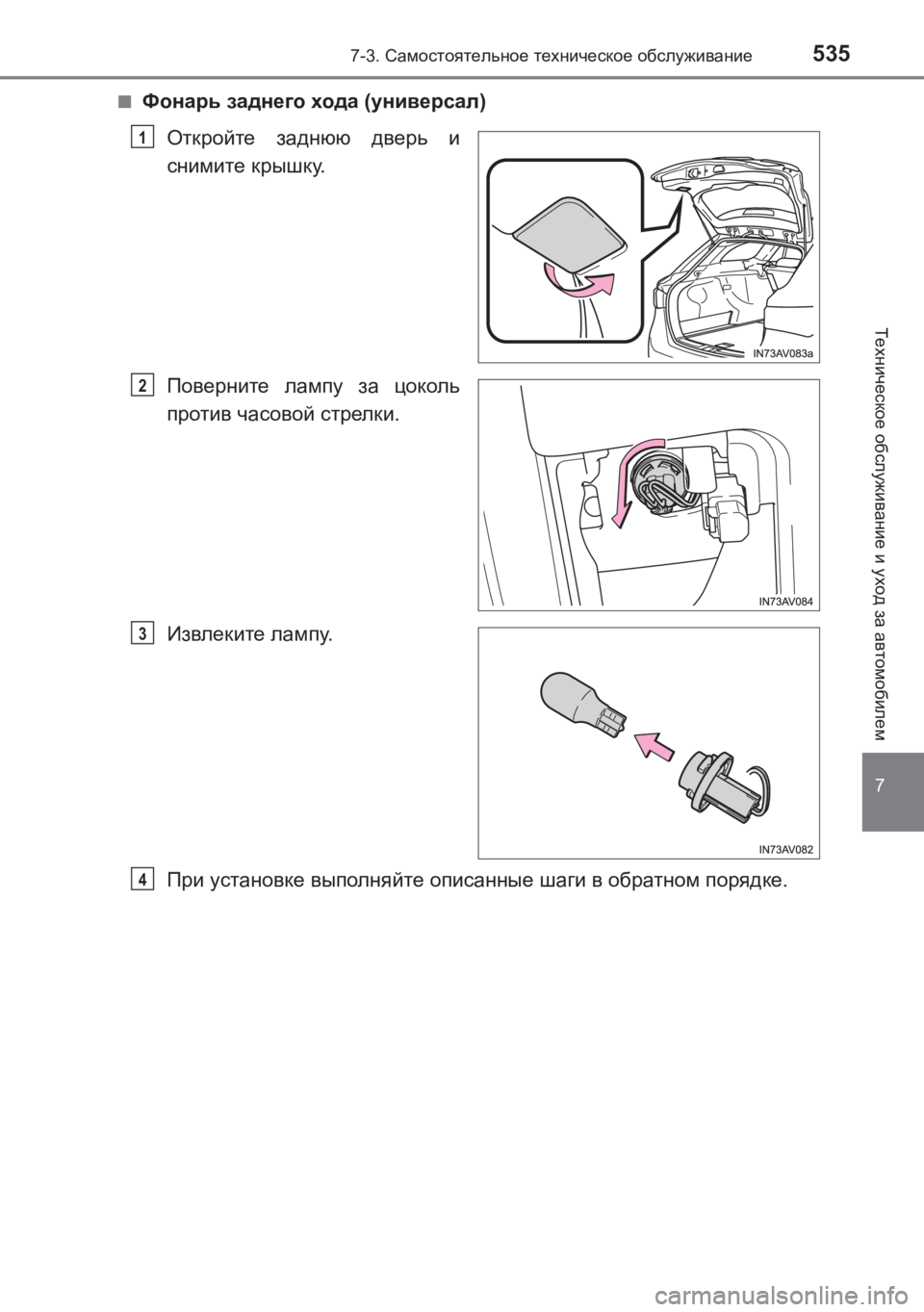

5357-3. Самостоятельное техническое обслуживание
AVENSIS_OM_OM20C74R_(RR)
7
Техническое обслуживание и уход за автомобилем
■Фонарь заднего хода (универсал )
Откройте заднюю дверь и
снимите крышку .
Поверните лампу за цоколь
против часовой стрелки .
Извлеките лампу .
При установке выполняйте описанные шаги в обратном порядке .
1
2
3
4
AVENSIS_OM_OM20C74R_(RR).book Page 535 Friday, June 17, 2016 1:12 PM

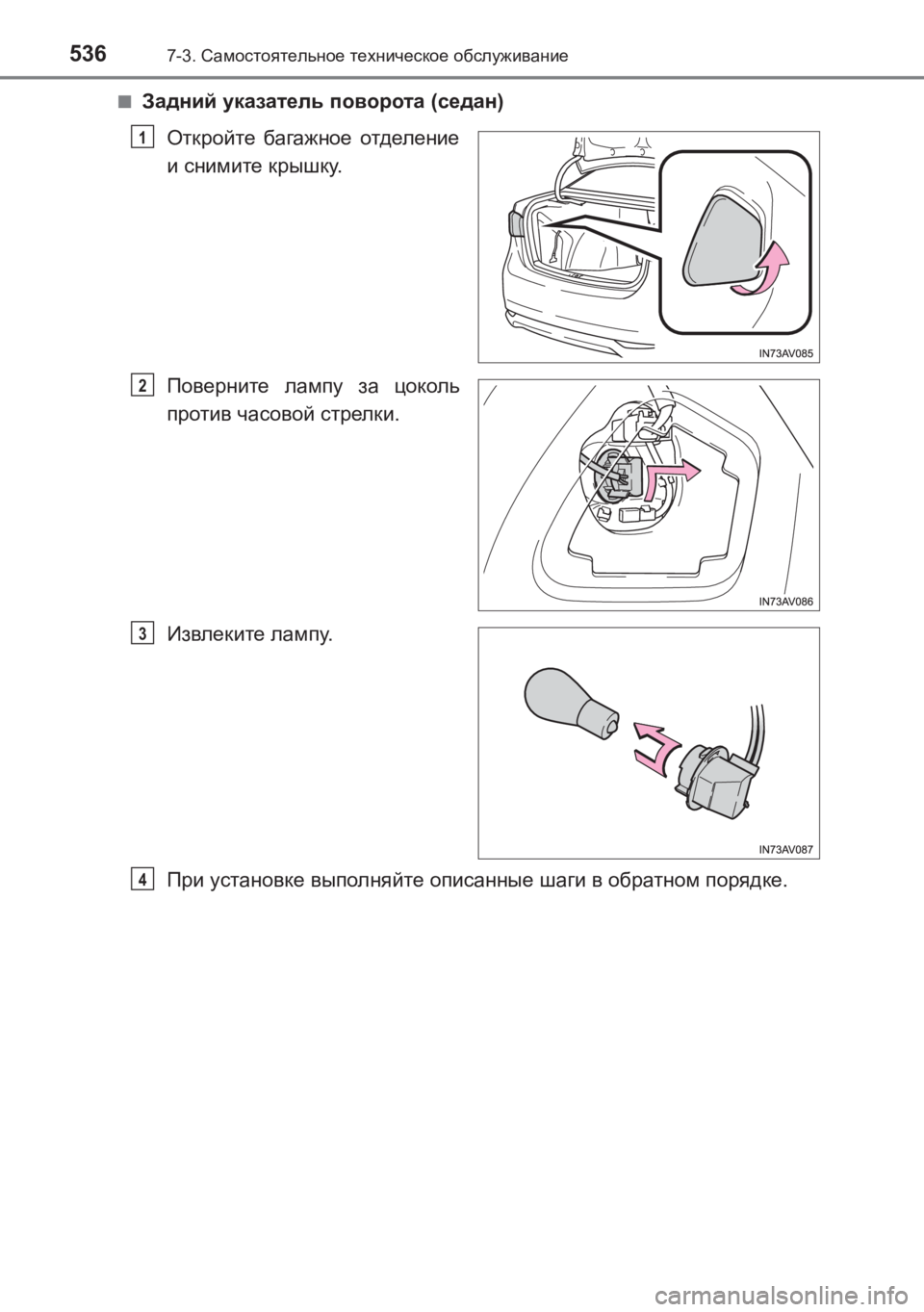

5367-3. Самостоятельное техническое обслуживание
AVENSIS_OM_OM20C74R_(RR) ■
Задний
указатель поворота (седан )
Откройте багажное отделение
и снимите крышку .
Поверните лампу за цоколь
против часовой стрелки .
Извлеките лампу .
При установке выполняйте описанные шаги в обратном порядке .
1
2
3
4
