2017 TOYOTA AVENSIS Руково

5377-3. Самостоятельное техническое обслуживание
AVENSIS_OM_OM20C74R_(RR)
7
Техническое обслуживание и уход за автомобилем

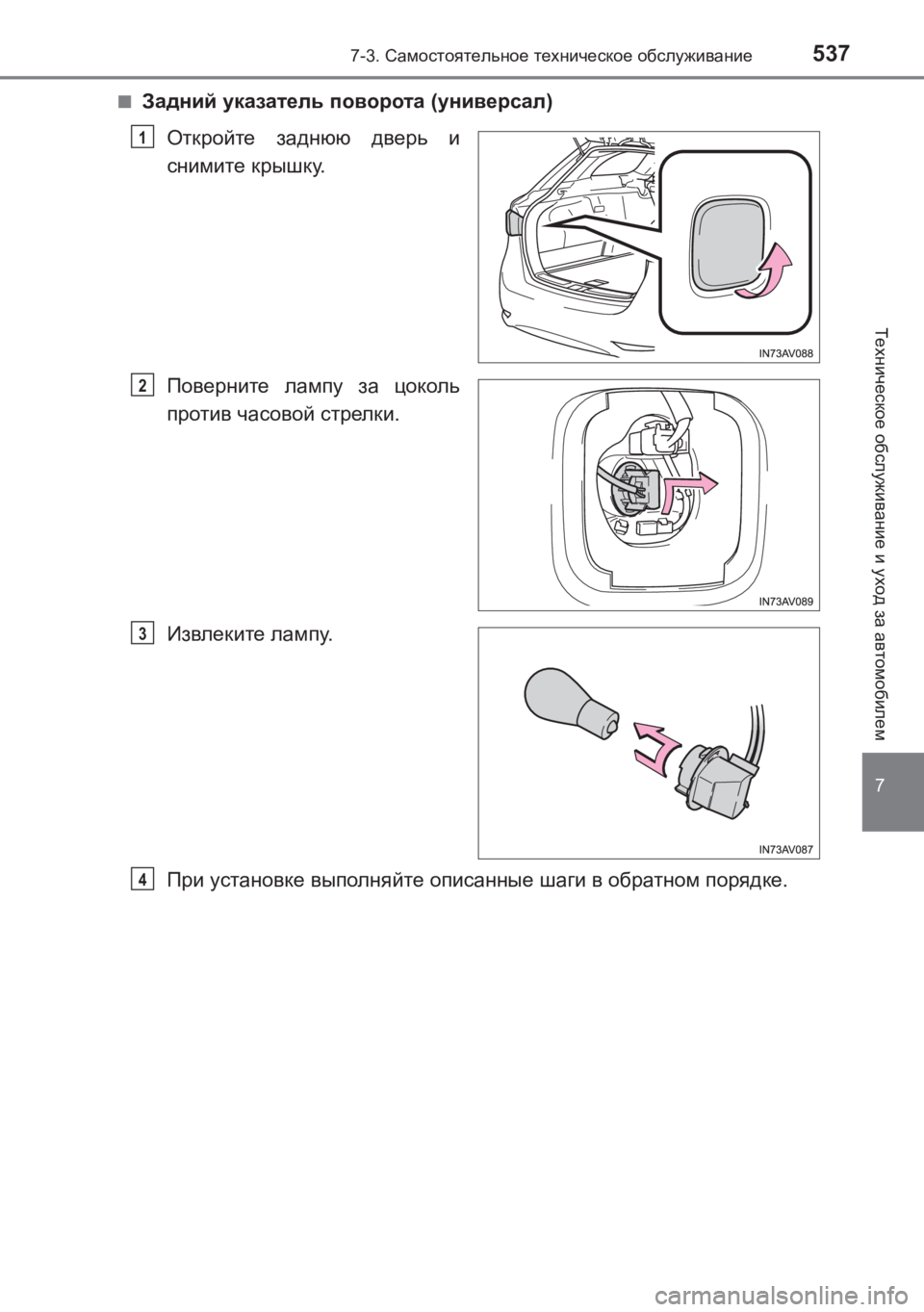

■Задний указатель поворота (универсал )
Откройте заднюю дверь и
снимите крышку .
Поверните лампу за цоколь
против часовой стрелки .
Извлеките лампу .
При установке выполняйте описанные шаги в обратном порядке .
1
2
3
4
AVENSIS_OM_OM20C74R_(RR).book Page 537 Friday, June 17, 2016 1:12 PM

5387-3. Самостоятельное техническое обслуживание
AVENSIS_OM_OM20C74R_(RR) ■

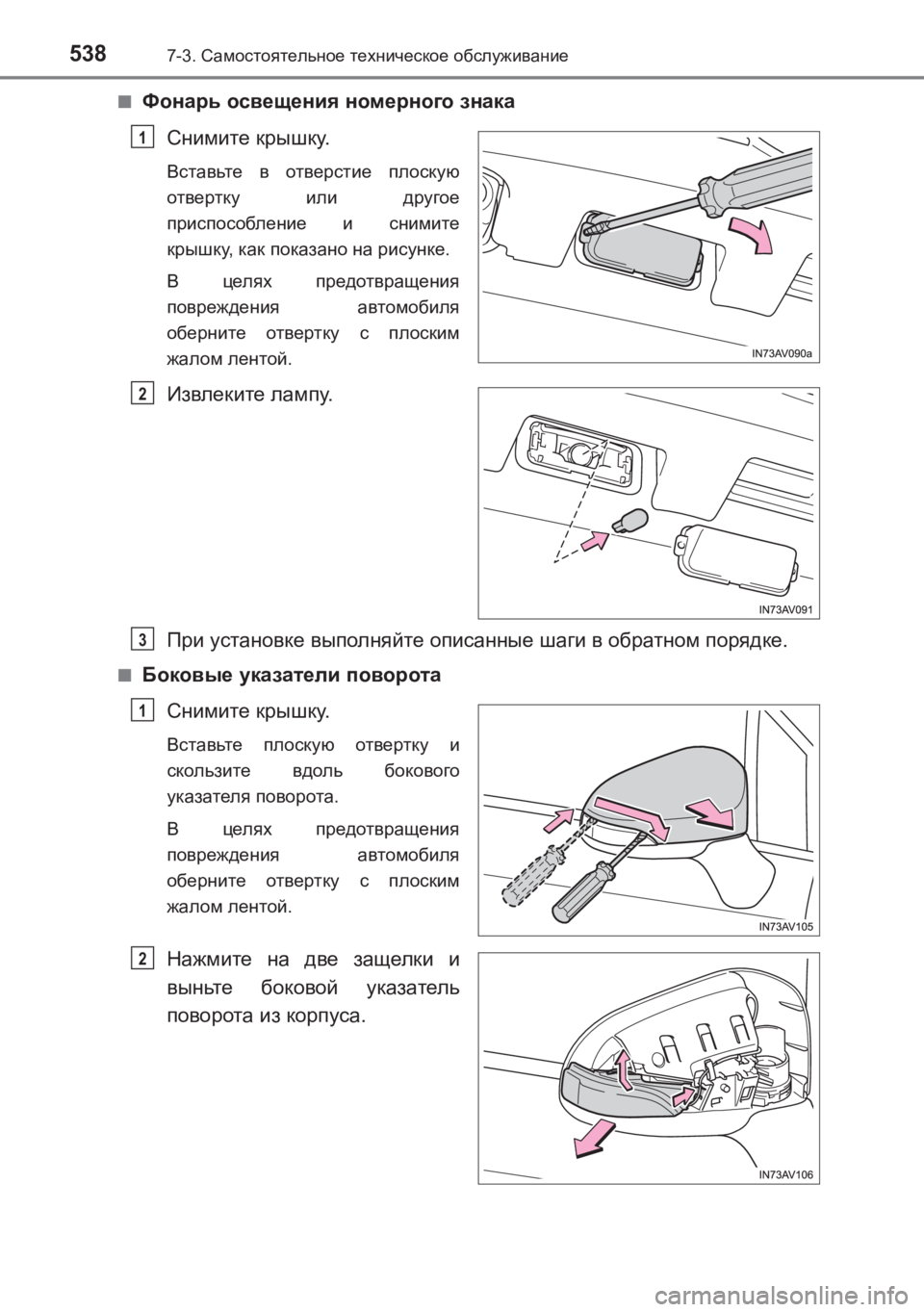

Фонарь
освещения номерного знака
Снимите крышку .
Вставьте в отверстие плоскую
отвертку или другое
приспособление и снимите
крышку , как показано на рисунке .
В целях предотвращения
повреждения автомобиля
оберните отвертку с плоским
жалом лентой .
Извлеките лампу .
При установке выполняйте описанные шаги в обратном порядке .
■Боковые указатели поворота
Снимите крышку .
Вставьте плоскую отвертку и
скользите вдоль бокового
указателя поворота .
В целях предотвращения
повреждения автомобиля
оберните отвертку с плоским
жалом лентой .
Нажмите на две защелки и
выньте боковой указатель
поворота из корпуса .
1
2
3
1
2
AVENSIS_OM_OM20C74R_(RR).book Page 538 Friday, June 17, 2016 1:12 PM

5397-3. Самостоятельное техническое обслуживание
AVENSIS_OM_OM20C74R_(RR)
7
Техническое обслуживание и уход за автомобилем

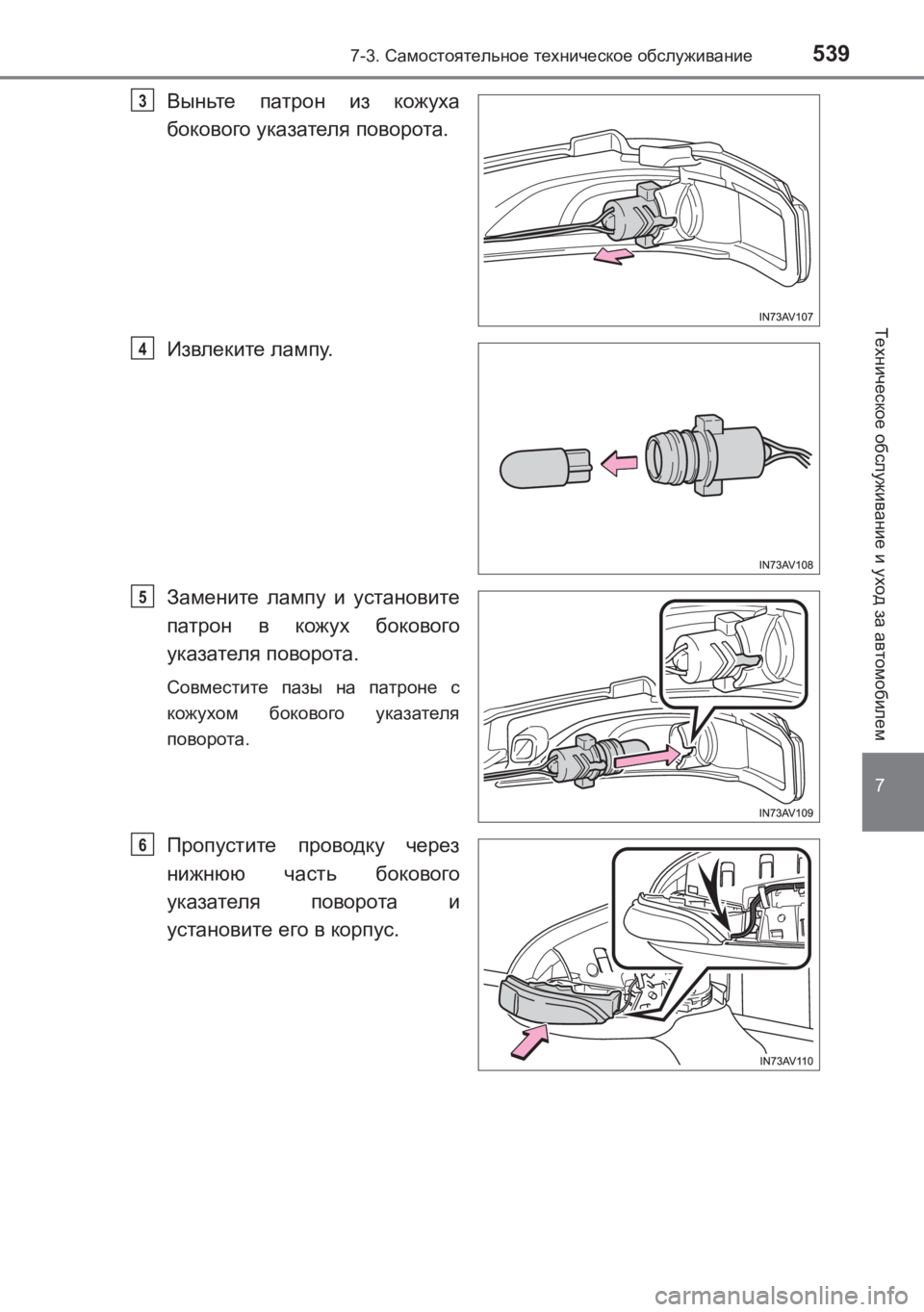

Выньте патрон из кожуха
бокового указателя поворота .
Извлеките лампу .
Замените лампу и установите
патрон в кожух бокового
указателя поворота .
Совместите пазы на патроне с
кожухом бокового указателя
поворота .
Пропустите проводку через
нижнюю часть бокового
указателя поворота и
установите его в корпус .
3
4
5
6
AVENSIS_OM_OM20C74R_(RR).book Page 539 Friday, June 17, 2016 1:12 PM

5407-3. Самостоятельное техническое обслуживание
AVENSIS_OM_OM20C74R_(RR)

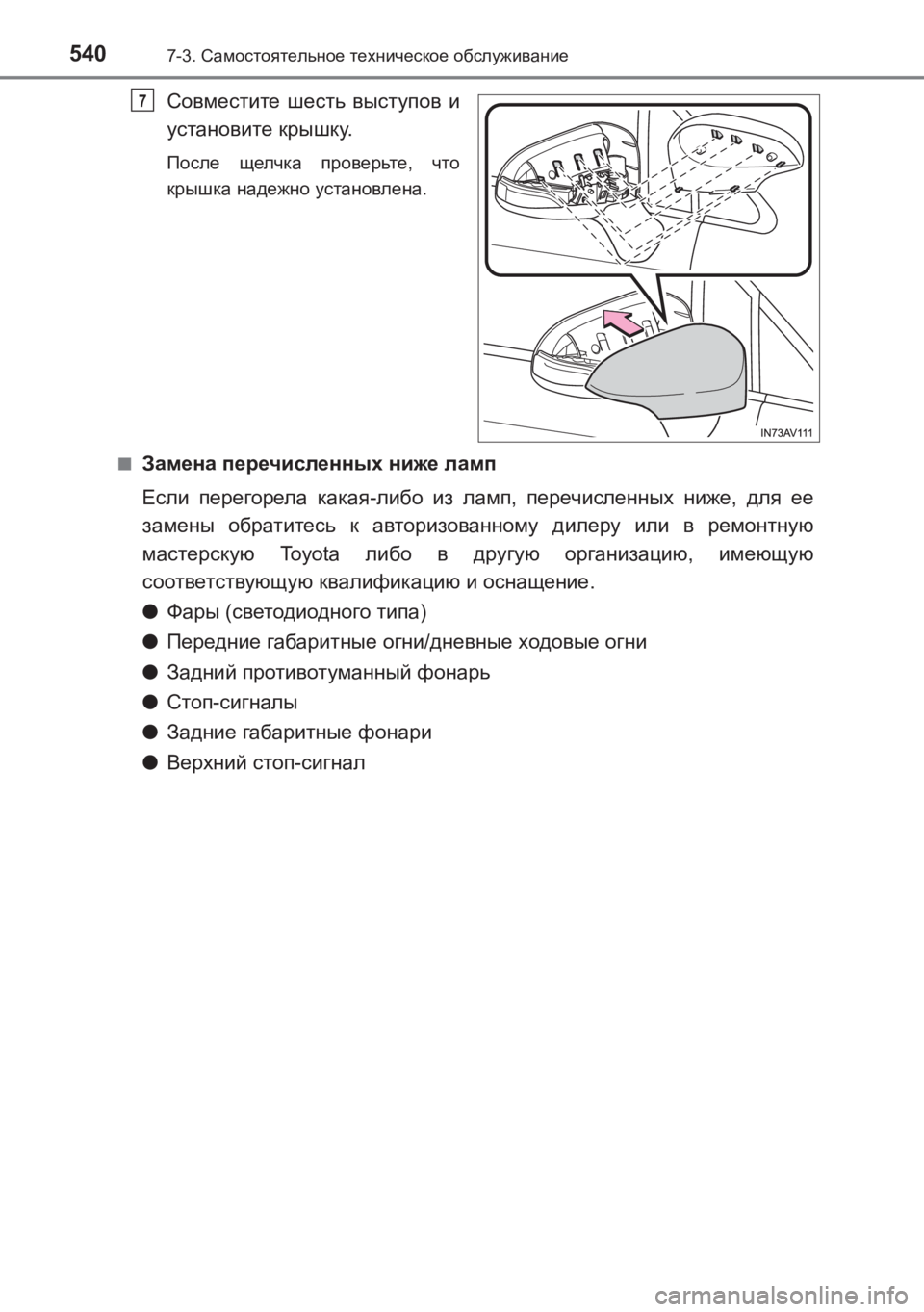

Совместите шесть выступов и
установите крышку .
После щелчка проверьте , что
крышка надежно установлена .
■
Замена перечисленных ниже ламп
Если перегорела какая -либо из ламп , перечисленных ниже , для ее
замены обратитесь к авторизованному дилеру или в ремонтную
мастерскую Toyota либо в другую организацию , имеющую
соответствующую квалификацию и оснащение .
● Фары (светодиодного типа )
● Передние габаритные огни /дневные ходовые огни
● Задний противотуманный фонарь
● Стоп -сигналы
● Задние габаритные фонари
● Верхний стоп -сигнал
7
AVENSIS_OM_OM20C74R_(RR).book Page 540 Friday, June 17, 2016 1:12 PM

5417-3. Самостоятельное техническое обслуживание
AVENSIS_OM_OM20C74R_(RR)
7
Техническое обслуживание и уход за автомобилем

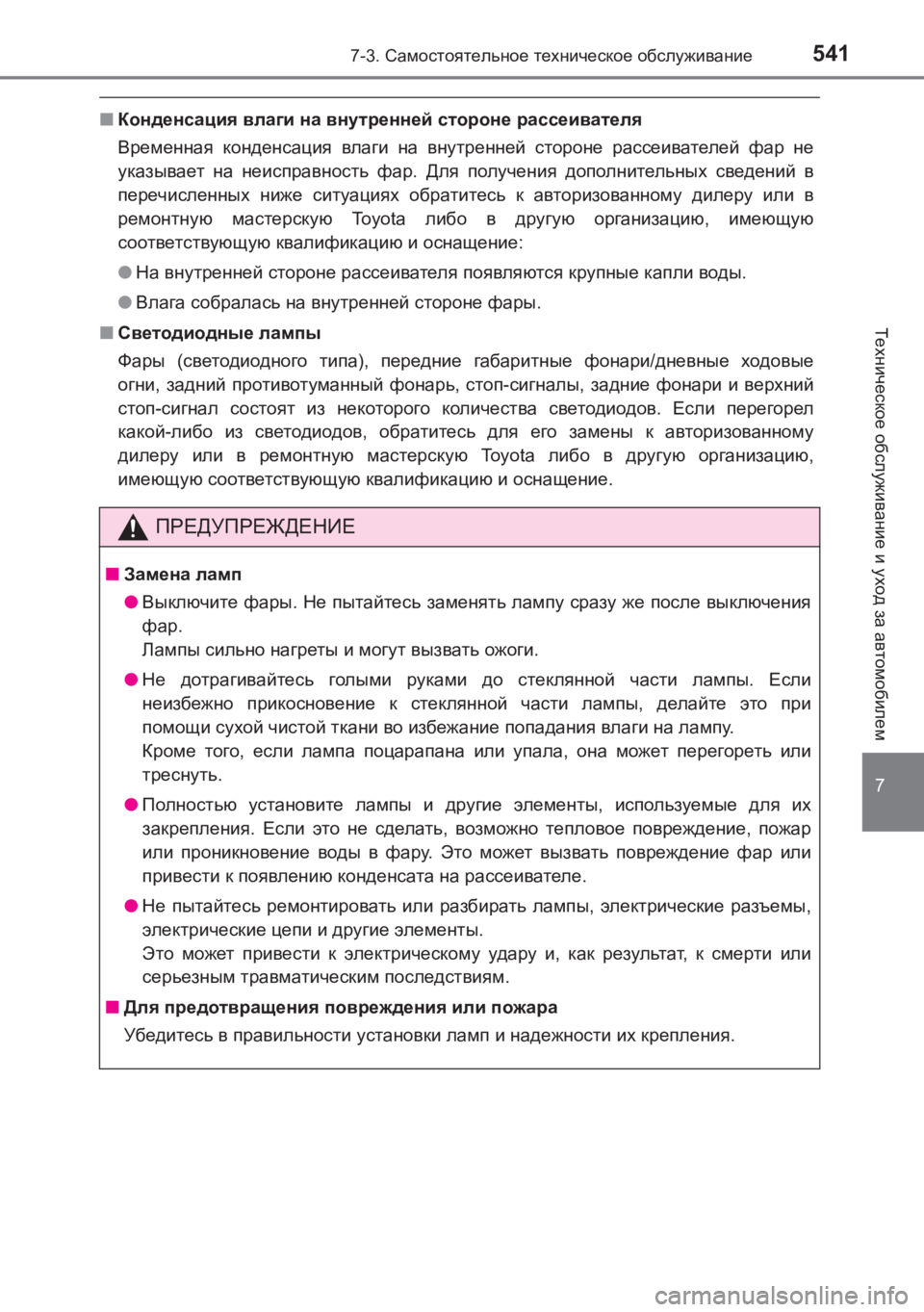

■Конденсация влаги на внутренней стороне рассеивателя
Временная конденсация влаги на внутренней стороне рассеивателей фар не
указывает на неисправность фар . Для получения дополнительных сведений в
перечисленных ниже ситуациях обратитесь к авторизованному дилеру или в
ремонтную мастерскую To y o t a либо в другую организацию , имеющую
соответствующую квалификацию и оснащение :
● На внутренней стороне рассеивателя появляются крупные капли воды .
● Влага собралась на внутренней стороне фары .
■ Светодиодные лампы
Фары (светодиодного типа ), передние габаритные фонари /дневные ходовые
огни , задний противотуманный фонарь , стоп -сигналы , задние фонари и верхний
стоп -сигнал состоят из некоторого количества светодиодов . Если перегорел
какой -либо из светодиодов , обратитесь для его замены к авторизованному
дилеру или в ремонтную мастерскую To y o t a либо в другую организацию ,
имеющую соответствующую квалификацию и оснащение .
ПРЕДУПРЕЖДЕНИЕ
■Замена ламп
● Выключите фары . Не пытайтесь заменять лампу сразу же после выключения
фар .
Лампы сильно нагреты и могут вызвать ожоги .
● Не дотрагивайтесь голыми руками до стеклянной части лампы . Если
неизбежно прикосновение к стеклянной части лампы , делайте это при
помощи сухой чистой ткани во избежание попадания влаги на лампу .
Кроме того , если лампа поцарапана или упала , она может перегореть или
треснуть .
● Полностью установите лампы и другие элементы , используемые для их
закрепления . Если это не сделать , возможно тепловое повреждение , пожар
или проникновение воды в фару . Это может вызвать повреждение фар или
привести к появлению конденсата на рассеивателе .
● Не пытайтесь ремонтировать или разбирать лампы , электрические разъемы ,
электрические цепи и другие элементы .
Это может привести к электрическому удару и , как результат , к смерти или
серьезным травматическим последствиям .
■ Для предотвращения повреждения или пожара
Убедитесь в правильности установки ламп и надежности их крепления .
AVENSIS_OM_OM20C74R_(RR).book Page 541 Friday, June 17, 2016 1:12 PM

5427-3. Самостоятельное техническое обслуживание
AVENSIS_OM_OM20C74R_(RR)
AVENSIS_OM_OM20C74R_(RR).book Page 542 Friday, June 17, 2016 1:12 PM

543
8

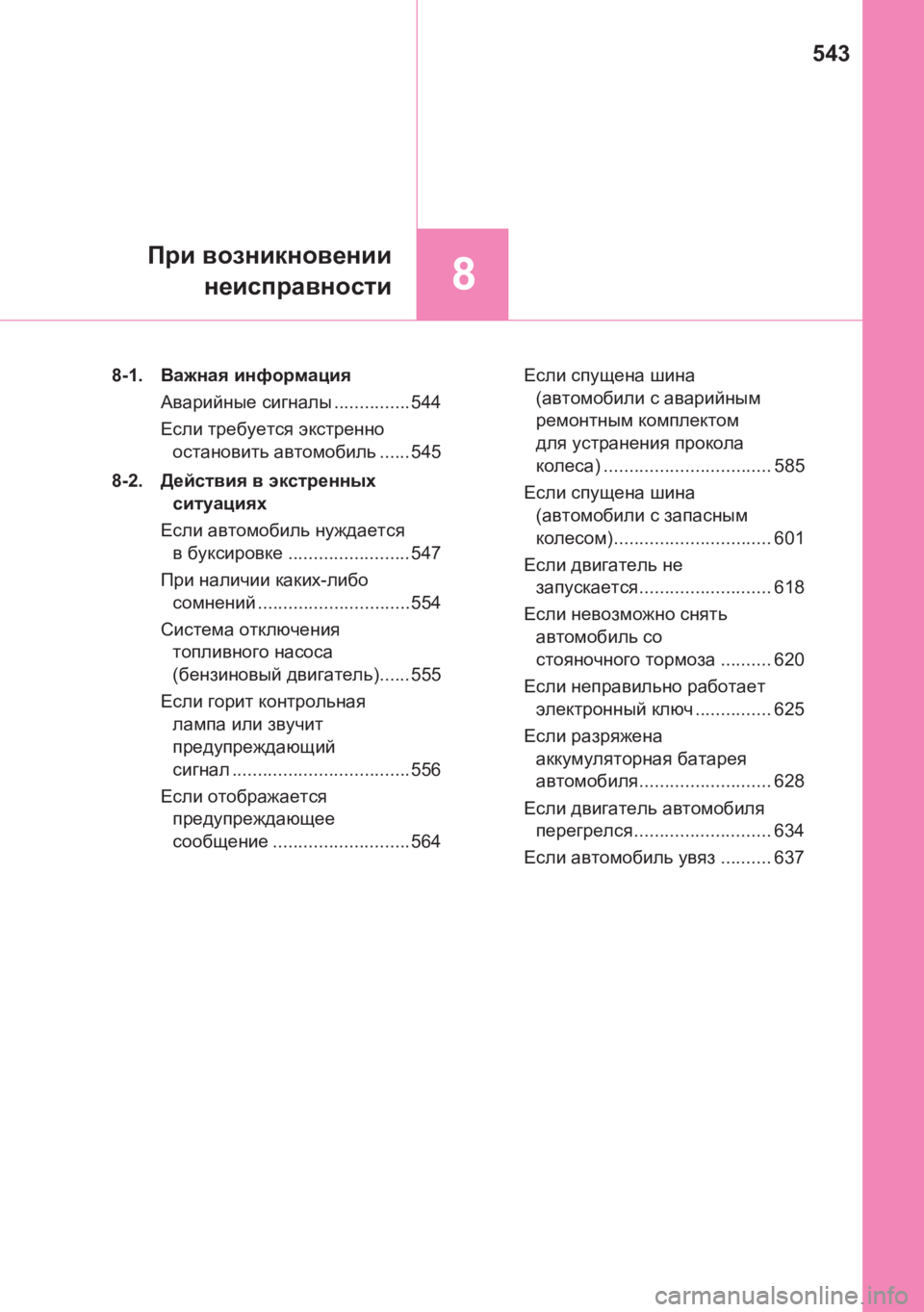

При возникновении
неисправности
AVENSIS_OM_OM20C74R_(RR) 8-1.
Важная информация
Аварийные сигналы ...............544
Если требуется экстренно
остановить автомобиль ...... 545
8-2. Действия в экстренных
ситуациях
Если автомобиль нуждается
в буксировке ........................ 547
При наличии каких -либо
сомнений ..............................554
Система отключения
топливного насоса
( бензиновый двигатель )...... 555
Если горит контрольная
лампа или звучит
предупреждающий
сигнал ................................... 556
Если отображается
предупреждающее
сообщение ........................... 564 Если
спущена шина
( автомобили с аварийным
ремонтным комплектом
для устранения прокола
колеса ) ................................. 585
Если спущена шина
( автомобили с запасным
колесом )............................... 601
Если двигатель не
запускается .......................... 618
Если невозможно снять
автомобиль со
стояночного тормоза .......... 620
Если неправильно работает
электронный ключ ............... 625
Если разряжена
аккумуляторная батарея
автомобиля .......................... 628
Если двигатель автомобиля
перегрелся ........................... 634
Если автомобиль увяз .......... 637
AVENSIS_OM_OM20C74R_(RR).book Page 543 Friday, June 17, 2016 1:12 PM

5448-1. Важная информация
AVENSIS_OM_OM20C74R_(RR)

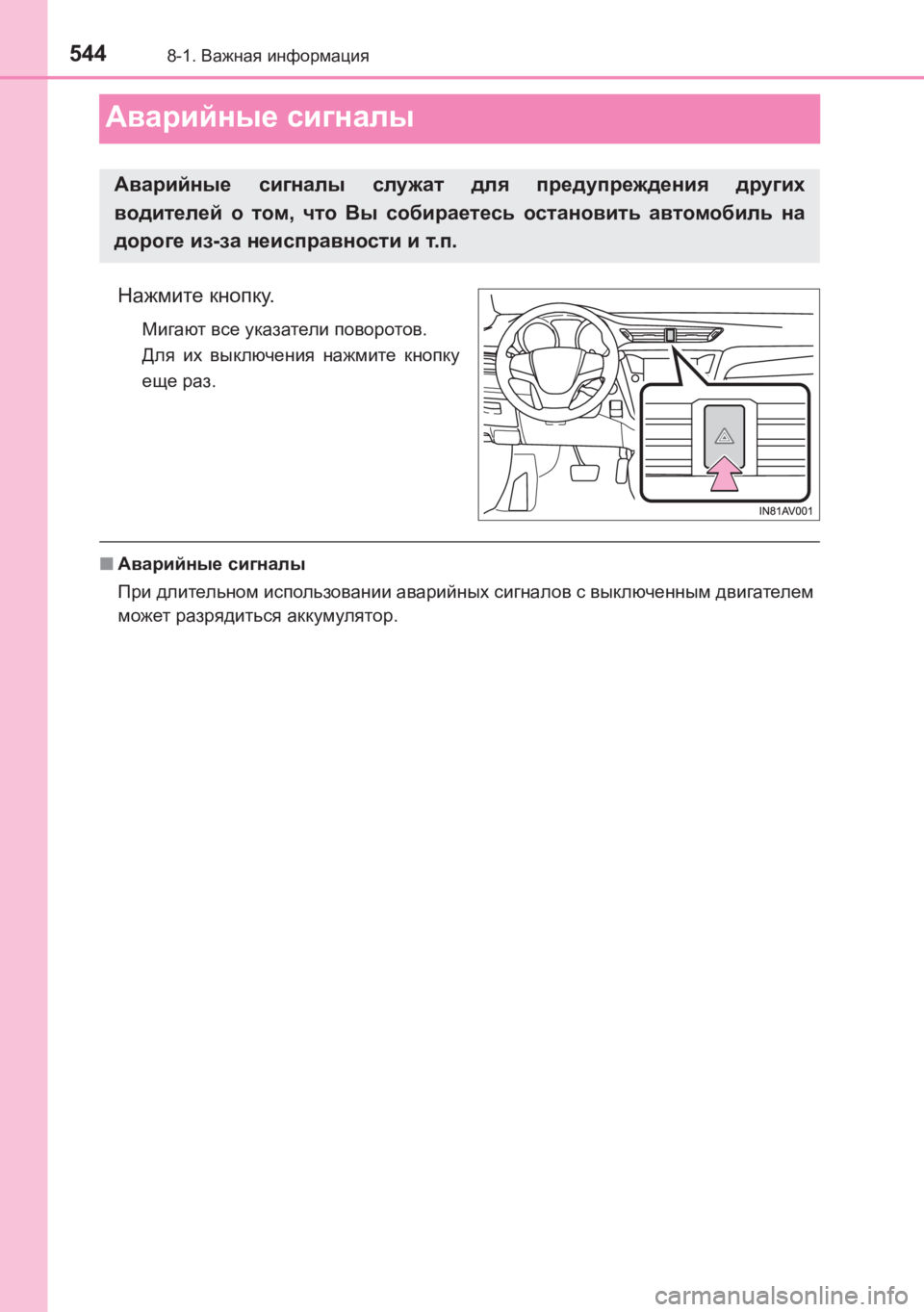

Аварийные сигналы
Нажмите кнопку .
Мигают все указатели поворотов .
Для их выключения нажмите кнопку
еще раз .
■Аварийные сигналы
При длительном использовании аварийных сигналов с выключенным двигателем
может разрядиться аккумулятор .
Аварийные сигналы служат для предупреждения других
водителей о том , что Вы собираетесь остановить автомобиль на
дороге из -за неисправности и т .п .
