2017 TOYOTA AVENSIS Руково

4817-3. Самостоятельное техническое обслуживание
AVENSIS_OM_OM20C74R_(RR)
7
Техническое обслуживание и уход за автомобилем
■Долив моторного масла
Если уровень масла находится ниже или чуть выше минимальной
отметки , долейте моторное масло той же марки , что уже используется
в двигателе .
Проверьте марку масла и перед
доливом масла подготовьте все
необходимое .
Снимите крышку маслозаливной горловины , поворачивая ее
против часовой стрелки .
Заливайте масло медленно , периодически проверяя уровень по
щупу .
Установите крышку маслозаливной горловины , повернув ее по
часовой стрелке .
■Расход моторного масла
Некоторое количество моторного масла потребляется во время движения . В
следующих ситуациях расход масла может возрасти и моторное масло может
понадобиться залить в интервале между техническим обслуживанием
автомобиля .
● Если двигатель новый , например сразу после приобретения автомобиля или
замены двигателя
● При использовании масла низкого качества или ненадлежащей вязкости
● При движении на больших оборотах или с тяжелым грузом либо при движении с
частым ускорением и замедлением
● При работе двигателя на холостых оборотах в течение длительного периода
времени или при частом движении в плотном потоке
Выбор моторного масла →стр . 645
Количество
масла
( Низкий уровень
→
Максимальный
уровень )Бензиновый
двигатель 1,5
л
Дизельный
двигатель 1,3
л
Средство для обслуживания Чистая воронка
1
2
3
AVENSIS_OM_OM20C74R_(RR).book Page 481 Friday, June 17, 2016 1:12 PM

4827-3. Самостоятельное техническое обслуживание
AVENSIS_OM_OM20C74R_(RR) ■

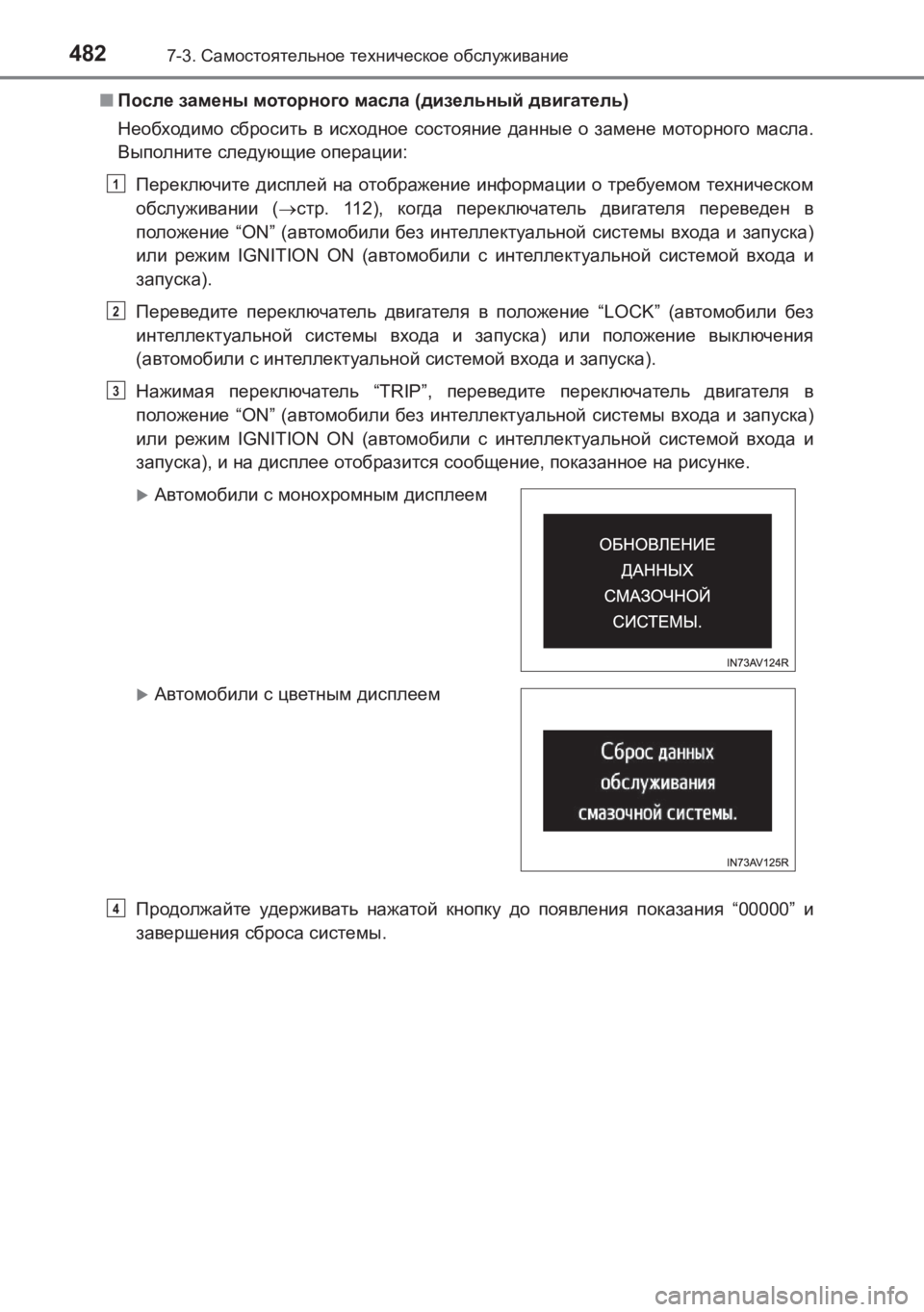

После замены моторного масла (дизельный двигатель )
Необходимо сбросить в исходное состояние данные о замене моторного масла .
Выполните следующие операции :
Переключите дисплей на отображение информации о требуемом техническом
обслуживании (→стр . 112), когда переключатель двигателя переведен в
положение “ON” (автомобили без интеллектуальной системы входа и запуска )
или режим IGNITION ON ( автомобили с интеллектуальной системой входа и
запуска ).
Переведите переключатель двигателя в положение “LOCK” (автомобили без
интеллектуальной системы входа и запуска ) или положение выключения
( автомобили с интеллектуальной системой входа и запуска ).
Нажимая переключатель “TRIP”, переведите переключатель двигателя в
положение “ON” (автомобили без интеллектуальной системы входа и запуска )
или режим IGNITION ON ( автомобили с интеллектуальной системой входа и
запуска ), и на дисплее отобразится сообщение , показанное на рисунке .
Продолжайте удерживать нажатой кнопку до появления показания “00000” и
завершения сброса системы .
XАвтомобили с монохромным дисплеем
XАвтомобили с цветным дисплеем
1
2
3
4
AVENSIS_OM_OM20C74R_(RR).book Page 482 Friday, June 17, 2016 1:12 PM

4837-3. Самостоятельное техническое обслуживание
AVENSIS_OM_OM20C74R_(RR)
7
Техническое обслуживание и уход за автомобилем
ПРЕДУПРЕЖДЕНИЕ
■Использованное моторное масло
● Использованное моторное масло содержит потенциально вредные
загрязняющие вещества , которые могут стать причиной заболеваний кожи , в
частности , воспаления или рака кожи , поэтому будьте аккуратны , чтобы не
допускать длительного и многократного контакта с маслом . Для удаления
использованного моторного масла с кожи тщательно промойте ее водой с
мылом .
● Утилизируйте использованное моторное масло и масляные фильтры только
безопасным и приемлемым способом . Не выливайте использованное
моторное масло в канализацию или на землю и не выбрасывайте
использованные масляные фильтры вместе с бытовым мусором . За
информацией о повторном использовании или утилизации обратитесь к
любому авторизованному дилеру или в ремонтную мастерскую To y o t a либо в
другую организацию , на сервисную станцию или в магазин автозапчастей ,
имеющие соответствующую квалификацию и оснащение .
● Не оставляйте использованное моторное масло в месте , доступном для
детей .
ВНИМАНИЕ !
■Во избежание серьезного повреждения двигателя
Регулярно проверяйте уровень масла .
■ При замене моторного масла
● Будьте осторожны и не проливайте моторное масло на элементы автомобиля .
● Избегайте перелива , который может привести к повреждению двигателя .
● После долива масла каждый раз проверяйте уровень щупом .
● Правильно затягивайте крышку маслозаливной горловины двигателя .
■ Моторное масло (дизельный двигатель )
Использование моторного масла , отличающегося от “Toyota Genuine Motor Oil
5W-30 Premium Fuel Economy for 1WW/2WW engines” или любого другого
одобренного к использованию моторного масла , может привести к
повреждению двигателя .
Если моторное масло “Toyota Genuine Motor Oil 5W-30 Premium Fuel Economy
for 1WW/2WW engines” или любое другое одобренное к использованию
моторное масло недоступны на определенный момент времени , можно
использовать для заливки до 1 л ACEA C3. Разрешены только масла с
вязкостью 0W-30, 5W-30, 0W-40, 5W-40. ( →стр . 649)
AVENSIS_OM_OM20C74R_(RR).book Page 483 Friday, June 17, 2016 1:12 PM

4847-3. Самостоятельное техническое обслуживание
AVENSIS_OM_OM20C74R_(RR)

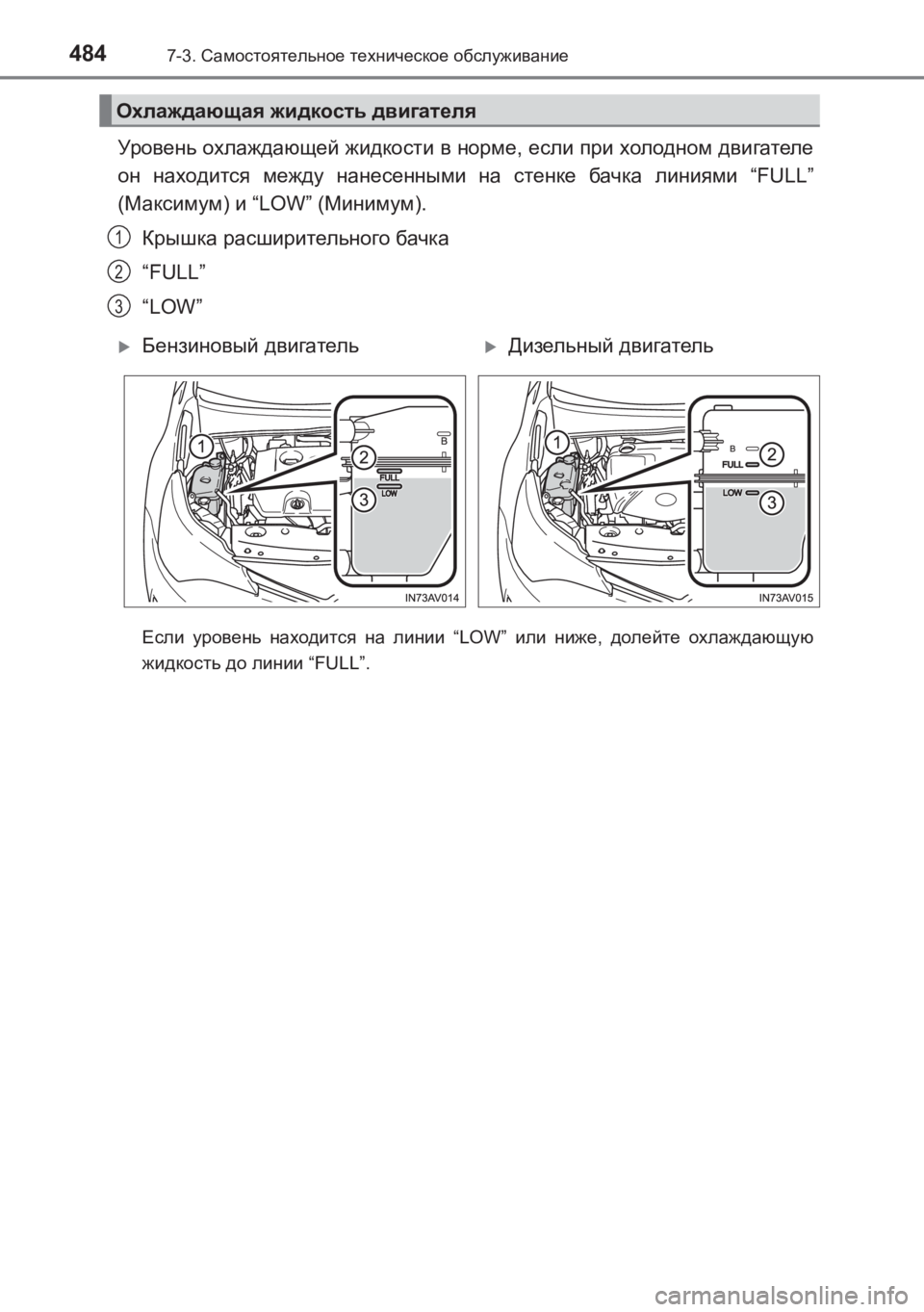

Уровень охлаждающей жидкости в норме , если при холодном двигателе
он находится между нанесенными на стенке бачка линиями “FULL”
( Максимум ) и “LOW” ( Минимум ).
Крышка расширительного бачка
“FULL”
“LOW”
Если уровень находится на линии “LOW” или ниже , долейте охлаждающую
жидкость до линии “FULL”.
Охлаждающая жидкость двигателя
1
2
3
XБензиновый двигательXДизельный двигатель
AVENSIS_OM_OM20C74R_(RR).book Page 484 Friday, June 17, 2016 1:12 PM

4857-3. Самостоятельное техническое обслуживание
AVENSIS_OM_OM20C74R_(RR)
7
Техническое обслуживание и уход за автомобилем
■Если после долива охлаждающей жидкости уровень быстро падает
Осмотрите радиатор , шланги , крышку расширительного бачка охлаждающей
жидкости двигателя , сливной кран и насос охлаждающей жидкости .
Если утечку обнаружить не удалось , поручите авторизованному дилеру или
ремонтной мастерской To y o t a либо другой организации , имеющей
соответствующую квалификацию и оснащение , проверить крышку и проверить
систему охлаждения на наличие протечек .
■ Выбор охлаждающей жидкости
XБензиновый двигатель
Используйте только охлаждающую жидкость “Toyota Super Long Life Coolant” или
аналогичную высококачественную , не содержащую силикаты , амины , нитриты
или бораты охлаждающую жидкость на этиленгликолевой основе ,
произведенную с использованием обеспечивающей долговечность гибридной
органо -кислотной технологии .
“Toyota Super Long Life Coolant” представляет собой предварительно смешанный
раствор , состоящий на 50% из охлаждающей жидкости и на 50% - из
деионизированной воды . (Точ к а замерзания : -35 °C)
XДизельный двигатель
Используйте только “Toyota Genuine Premium Long Life Coolant 1WW/2WW” или
эквивалент . Концентрат “Toyota Genuine Premium Long Life Coolant 1WW/2WW”
всегда необходимо разбавлять на 50% деионизированной водой . (Точ к а
замерзания : -35 °C)
За более подробными сведениями об охлаждающей жидкости двигателя
обратитесь к авторизованному дилеру или в ремонтную мастерскую To y o t a либо
в другую организацию , имеющую соответствующую квалификацию и оснащение .
ПРЕДУПРЕЖДЕНИЕ
■При горячем двигателе
Не снимайте крышку расширительного бачка для охлаждающей жидкости .
Система охлаждения может находиться под давлением , и при снятии крышки
брызги горячей охлаждающей жидкости могут вылететь наружу , вызвав
серьезные травмы , такие как ожоги .
AVENSIS_OM_OM20C74R_(RR).book Page 485 Friday, June 17, 2016 1:12 PM

4867-3. Самостоятельное техническое обслуживание
AVENSIS_OM_OM20C74R_(RR)

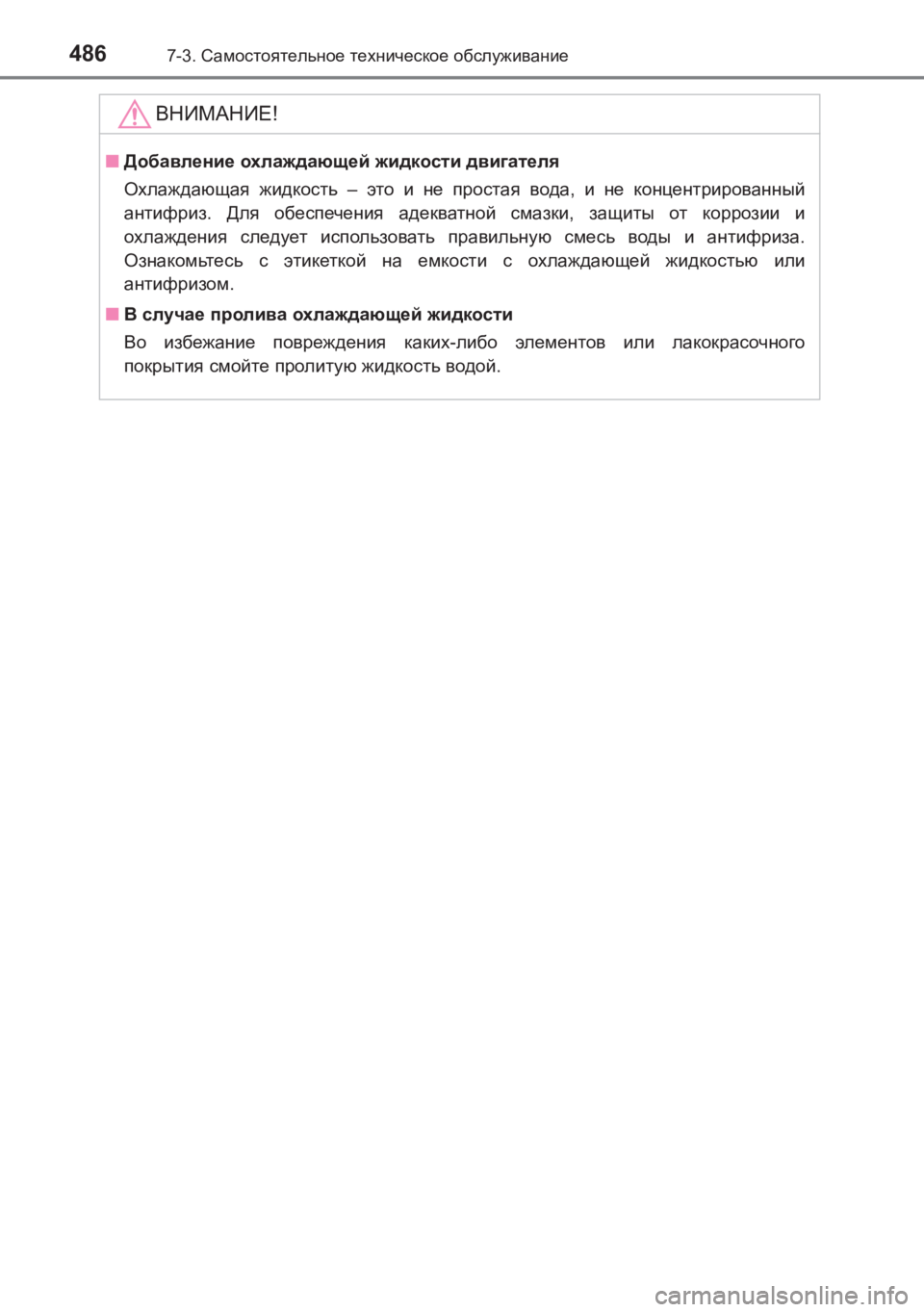

ВНИМАНИЕ !
■Добавление охлаждающей жидкости двигателя
Охлаждающая жидкость – это и не простая вода , и не концентрированный
антифриз . Для обеспечения адекватной смазки , защиты от коррозии и
охлаждения следует использовать правильную смесь воды и антифриза .
Ознакомьтесь с этикеткой на емкости с охлаждающей жидкостью или
антифризом .
■ В случае пролива охлаждающей жидкости
Во избежание повреждения каких -либо элементов или лакокрасочного
покрытия смойте пролитую жидкость водой .
AVENSIS_OM_OM20C74R_(RR).book Page 486 Friday, June 17, 2016 1:12 PM

4877-3. Самостоятельное техническое обслуживание
AVENSIS_OM_OM20C74R_(RR)
7
Техническое обслуживание и уход за автомобилем

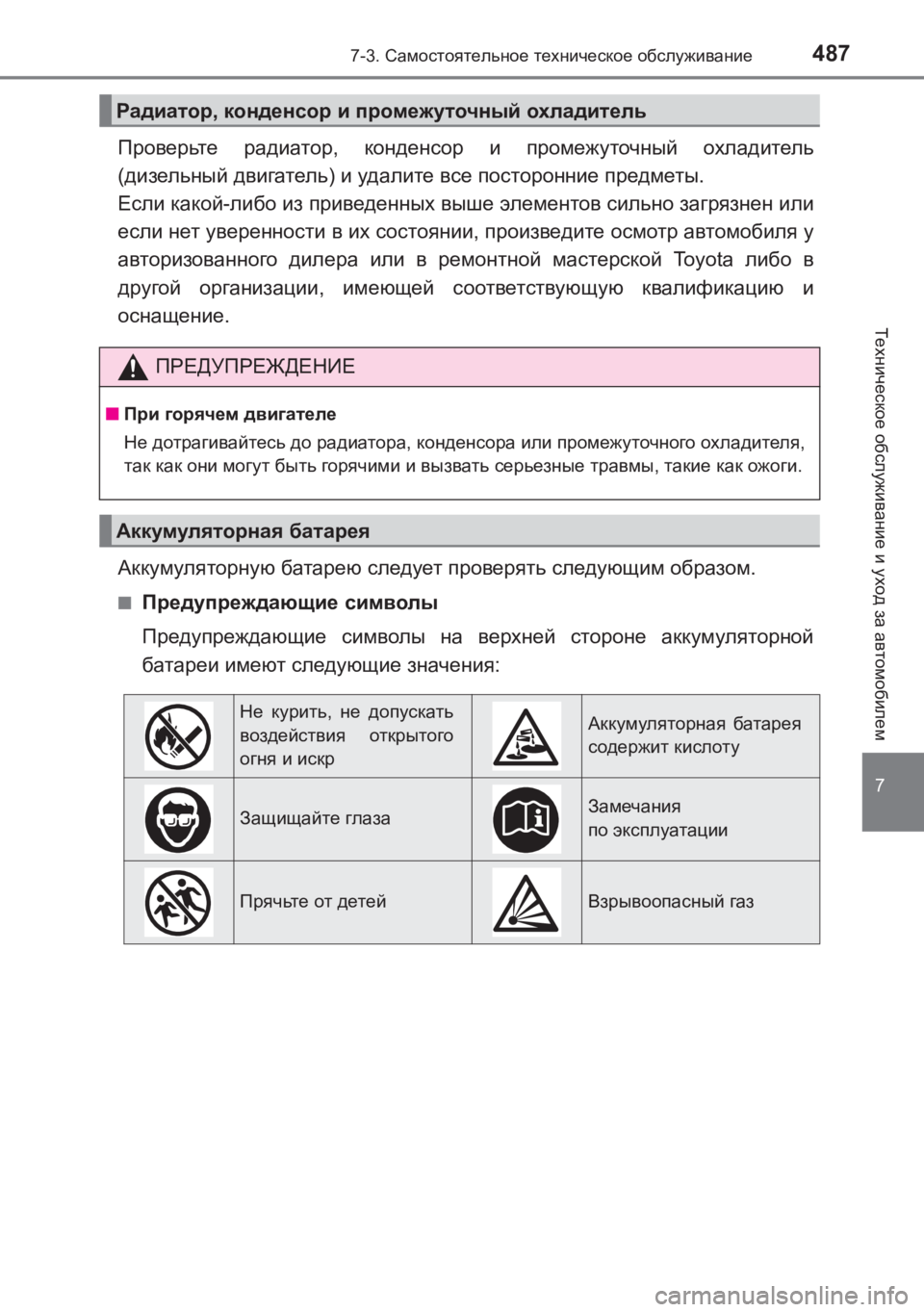

Проверьте радиатор , конденсор и промежуточный охладитель
( дизельный двигатель ) и удалите все посторонние предметы .
Если какой -либо из приведенных выше элементов сильно загрязнен или
если нет уверенности в их состоянии , произведите осмотр автомобиля у
авторизованного дилера или в ремонтной мастерской Toyota либо в
другой организации , имеющей соответствующую квалификацию и
оснащение .
Аккумуляторную батарею следует проверять следующим образом .
■Предупреждающие символы
Предупреждающие символы на верхней стороне аккумуляторной
батареи имеют следующие значения :
Радиатор , конденсор и промежуточный охладитель
ПРЕДУПРЕЖДЕНИЕ
■ При горячем двигателе
Не дотрагивайтесь до радиатора , конденсора или промежуточного охладителя ,
так как они могут быть горячими и вызвать серьезные травмы , такие как ожоги .
Аккумуляторная батарея
Не курить , не допускать
воздействия открытого
огня и искрАккумуляторная батарея
содержит кислоту
Защищайте глазаЗамечания
по эксплуатации
Прячьте от детейВзрывоопасный газ
AVENSIS_OM_OM20C74R_(RR).book Page 487 Friday, June 17, 2016 1:12 PM

4887-3. Самостоятельное техническое обслуживание
AVENSIS_OM_OM20C74R_(RR) ■

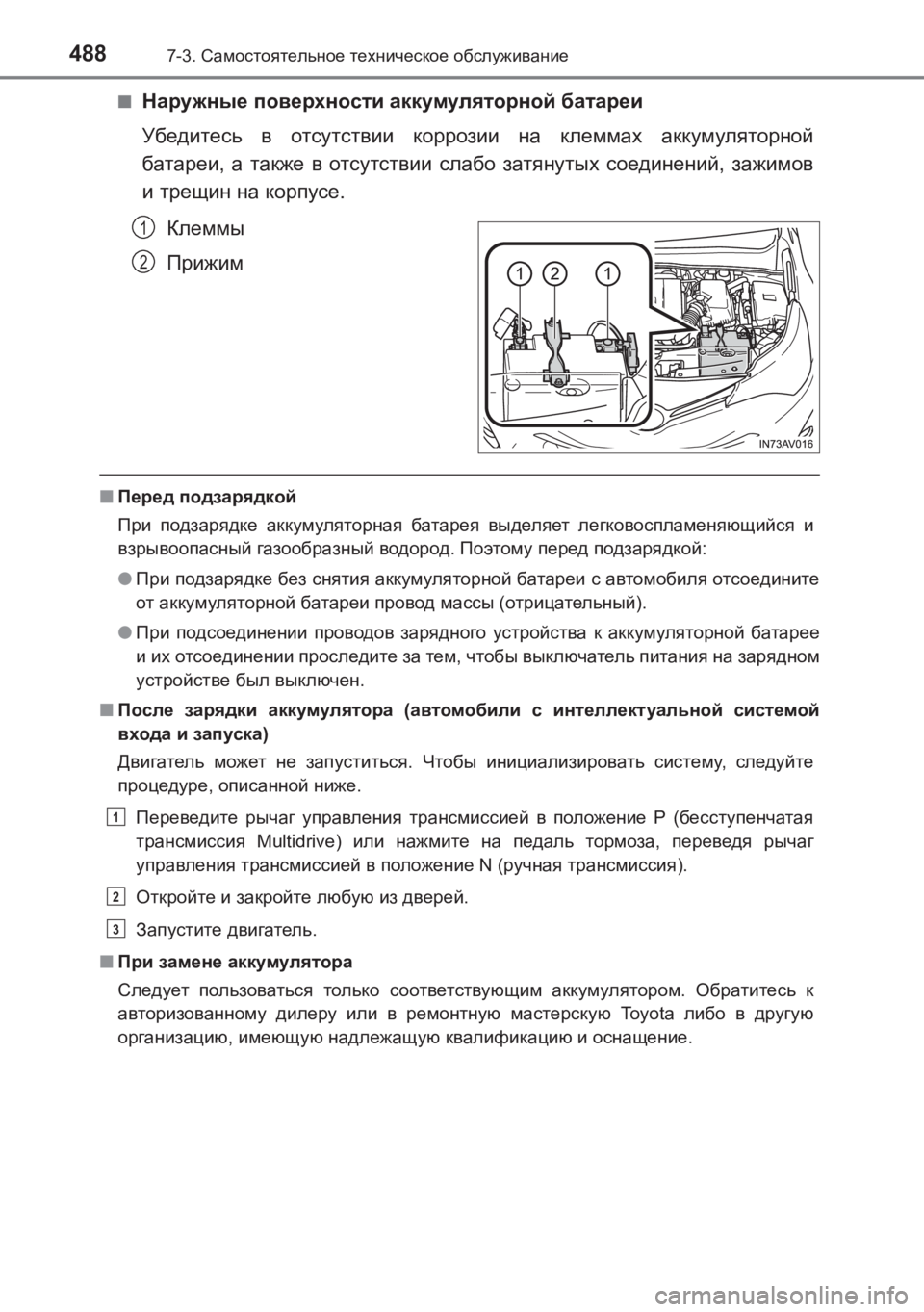

Наружные
поверхности аккумуляторной батареи
Убедитесь в отсутствии коррозии на клеммах аккумуляторной
батареи , а также в отсутствии слабо затянутых соединений , зажимов
и трещин на корпусе .
Клеммы
Прижим
■ Перед подзарядкой
При подзарядке аккумуляторная батарея выделяет легковоспламеняющийся и
взрывоопасный газообразный водород . Поэтому перед подзарядкой :
● При подзарядке без снятия аккумуляторной батареи с автомобиля отсоедините
от аккумуляторной батареи провод массы (отрицательный ).
● При подсоединении проводов зарядного устройства к аккумуляторной батарее
и их отсоединении проследите за тем , чтобы выключатель питания на зарядном
устройстве был выключен .
■ После зарядки аккумулятора (автомобили с интеллектуальной системой
входа и запуска )
Двигатель может не запуститься . Чтобы инициализировать систему , следуйте
процедуре , описанной ниже .
Переведите рычаг управления трансмиссией в положение P (бесступенчатая
трансмиссия Multidrive) или нажмите на педаль тормоза , переведя рычаг
управления трансмиссией в положение N (ручная трансмиссия ).
Откройте и закройте любую из дверей .
Запустите двигатель .
■ При замене аккумулятора
Следует пользоваться только соответствующим аккумулятором . Обратитесь к
авторизованному дилеру или в ремонтную мастерскую To y o t a либо в другую
организацию , имеющую надлежащую квалификацию и оснащение .
1
2
1
2
3
