2. Ha a jobb oldali izzót cseréli, indítsa
be a motort, forgassa a kormánykereket
ütközésig jobbra, majd állítsa le a
motort. Ha a bal oldali izzót cseréli,
forgassa a kormánykereket balra.
3. Húzza meg a műanyag rögzítők
közepét, majd vegye ki a rögzítőket és
részben húzza vissza a sárvédőt.

Kiszerelés
Beszerelés
4. Vegye ki az egységet úgy, hogy az
ujjával megnyomja az egységen lévő
fület, majd előrefelé húzza az
egységet.

5. Válassza le az elektromos csatlakozót
az egységről hátrafelé húzva.

6. Szerelje be az oldalsó irányjelző új
izzóját, fordított sorrendben követve a
kivételnél alkalmazott eljárást.
Hátsó irányjelzők
1. Ellenőrizze, hogy a gyújtáskapcsoló és
a fényszóró kapcsolója is ki van
kapcsolva.
2. Húzza meg a műanyag rögzítők
közepét, majd vegye ki a rögzítőket és
a csomagtér hátulsó kárpitját.

Kiszerelés
Beszerelés
Karbantartás és ápolás
Tulajdonos által elvégzendő karbantartás
6-43

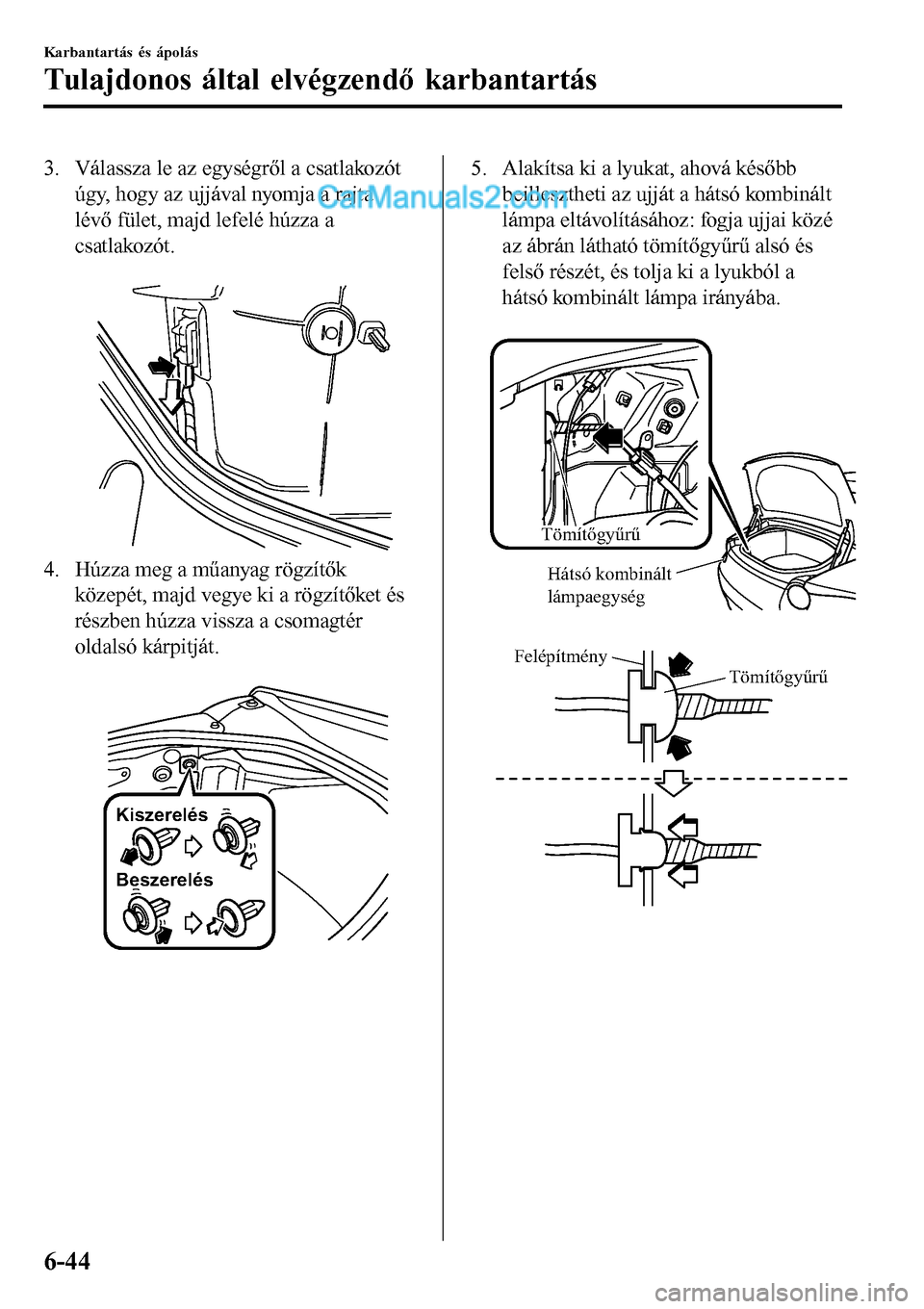

3. Válassza le az egységről a csatlakozót
úgy, hogy az ujjával nyomja a rajta
lévő fület, majd lefelé húzza a
csatlakozót.

4. Húzza meg a műanyag rögzítők
közepét, majd vegye ki a rögzítőket és
részben húzza vissza a csomagtér
oldalsó kárpitját.

Kiszerelés
Beszerelés
5. Alakítsa ki a lyukat, ahová később
beillesztheti az ujját a hátsó kombinált
lámpa eltávolításához: fogja ujjai közé
az ábrán látható tömítőgyűrű alsó és
felső részét, és tolja ki a lyukból a
hátsó kombinált lámpa irányába.

Tömítőgyűrű
Hátsó kombinált
lámpaegység

Tömítőgyűrű Felépítmény
Karbantartás és ápolás
Tulajdonos által elvégzendő karbantartás
6-44

6. Helyezzen fel védőszalagot az ábrán
látható módon. Ellenkező esetben a
hátsó kombinált lámpa hozzáér a
karosszériához, és megkarcolhatja vagy
károsíthatja azt.
Vigyen fel három réteg védőszalagot
az ábrán látható területre.

Védőszalag
Hátsó kombinált
lámpaegység
Védelmet igénylő terület
VIGYÁZAT
•Ne használjon erősen ragadó
szalagot. Ellenkező esetben
felsértheti a jármű festését.
•Vigyen fel három réteg védőszalagot
az ábrán látható területre. Ellenkező
esetben a karosszéria megkarcolódhat
vagy károsodhat, amikor kihúzza a
hátsó kombinált lámpát.
7. Vegye le a csavart és az anyacsavart.

8. A hátsó kombinált lámpa
eltávolításához illessze be ujját a
csomagtér belseje felől a lyukba,
amelyből az 5. lépésnél kivette a
tömítőgyűrűt, fogja meg a hátsó
kombinált lámpa búráját (kerek részét),
és nyomja addig a hátsó kombinált
lámpát, amíg a hurok le nem válik a
kapocsról.

Hátsó kombinált lámpaegység Vonóhorog
Tömítőgyűrű
beszerelési furata
Karbantartás és ápolás
Tulajdonos által elvégzendő karbantartás
6-45

9. A hurok leválasztását követően húzza
kifelé, a nyíllal jelzett irányba a hátsó
kombinált lámpát, és így távolítsa el.

Tömítőgyűrű beszerelési furata Tartó
VonóhorogHátsó kombinált
lámpaegység
VIGYÁZAT
Legyen óvatos, amikor kiveszi a hátsó
kombinált lámpát a karosszériából.
Ha túl erősen húzza ki a hátsó
kombinált lámpát, azzal kárt tehet
annak huzalaiban.
10. Az óramutató járásával ellentétesen
fordítsa el és vegye ki a foglalatot az
izzóval.
11. Vegye ki az izzót a foglalatból.

12. Szerelje be az új izzót, fordított
sorrendben követve a kivételnél
alkalmazott eljárást.
Tolatólámpák, hátsó ködlámpa
*
1. Ellenőrizze, hogy a gyújtáskapcsoló és
a fényszóró kapcsolója is ki van
kapcsolva.
2. Az óramutató járásával ellentétesen
fordítsa el és vegye ki a foglalatot az
izzóval.
3. Vegye ki az izzót a foglalatból.

4. Szerelje be az új izzót, fordított
sorrendben követve a kivételnél
alkalmazott eljárást.
Rendszámtábla-megvilágítás
1. Ellenőrizze, hogy a gyújtáskapcsoló és
a fényszóró kapcsolója is ki van
kapcsolva.
2. Vegye ki az egységet úgy, hogy az
ujjával megnyomja az egységen lévő
fület, majd lefelé húzza az egységet.

Karbantartás és ápolás
Tulajdonos által elvégzendő karbantartás
6-46*Egyes modelleken.

3. Az óramutató járásával ellentétesen
fordítsa el és vegye ki a foglalatot az
izzóval.
4. Vegye ki az izzót a foglalatból.

5. Szerelje be az új izzót, fordított
sorrendben követve a kivételnél
alkalmazott eljárást.
ttBelső izzók cseréje
Mennyezeti lámpa
1. Tekerjen egy kisebb lapos csavarhúzót
puha rongyba, hogy a fényszórólencse
ne sérüljön, majd a lapos fejű
csavarhúzóval a szélénél emelve vegye
ki óvatosan a fényszórólencsét.
2. Húzza ki az izzót.

3. Szerelje be az új izzót, fordított
sorrendben követve a kivételnél
alkalmazott eljárást.
Csomagtér-világítás
1. Tekerjen egy kisebb lapos csavarhúzót
puha rongyba, hogy a fényszórólencse
ne sérüljön, majd a lapos fejű
csavarhúzóval a szélénél emelve vegye
ki óvatosan a fényszórólencsét.

2. Válassza le a csatlakozót az egységről.
3. Húzza ki az izzót.

4. Szerelje be az új izzót, fordított
sorrendben követve a kivételnél
alkalmazott eljárást.
Karbantartás és ápolás
Tulajdonos által elvégzendő karbantartás
6-47

Biztosítékok
Járművének elektromos rendszerét
biztosítékok védik.

Ha valamelyik lámpa, tartozék vagy
vezérlő nem működik, ellenőrizze az adott
áramkör biztosítékát. Ha a biztosíték kiég,
a belső eleme megolvad.

Ha ugyanaz a biztosíték ismét kiég, ne
használja a hozzá tartozó rendszert, és
forduljon szakműhelyhez; mi valamelyik
hivatalos Mazda márkaszervizt javasoljuk.
tBiztosíték cseréje
Biztosíték cseréje a jármű bal oldalán
Ha az elektromos rendszer nem működik,
először a jármű bal oldali biztosítékait
ellenőrizze.

1. Ellenőrizze, hogy a gyújtáskapcsoló és
más kapcsolók ki vannak-e kapcsolva.
2. Nyissa ki a biztosítéktábla fedelét.
3. Húzza ki egyenesen a biztosítékot a
mellékelt biztosítékfogóval, amelyet a
motortérben lévő biztosítéktáblán talál.
4. Ellenőrizze a biztosítékot, és ha
kiégett, cserélje ki.
NormálKiégett
5. Tegyen be az eredetivel megegyező
amperszámú új biztosítékot, és
ügyeljen arra, hogy az szorosan
illeszkedjen. Ha nem illeszkedik
szorosan, szakemberrel szereltesse be.
Mi valamelyik hivatalos Mazda
márkaszervizt javasoljuk.
Ha nincs tartalék biztosítéka, vegyen
kölcsön egy ugyanolyan besorolású
biztosítékot egy másik áramkörről,
amely a jármű működéséhez nem
annyira lényeges, például az AUDIO
(Hangrendszer) vagy az OUTLET
(Kimenet) áramkörből.
Karbantartás és ápolás
Tulajdonos által elvégzendő karbantartás
6-48

VIGYÁZAT
Biztosítékot mindig eredeti Mazda vagy
azzal egyenértékű ugyanolyan
besorolású biztosítékra cseréljen.
Ellenkező esetben károsodhat az
elektromos rendszer.
6. Tegye vissza a fedelet, odafigyelve
arra, hogy az biztonságosan
illeszkedjen a helyén.
Biztosíték cseréje a motorháztető alatt
Ha fényszóró vagy más elektromos
alkatrész nem működik és a biztosítékok
az utastérben épek, ellenőrizze a
motorháztető alatti biztosítéktáblát. Ha
kiégett egy biztosíték, ki kell cserélni.
Kövesse az alábbi lépéseket:

1. Ellenőrizze, hogy a gyújtáskapcsoló és
más kapcsolók ki vannak-e kapcsolva.
2. Vegye le a biztosítéktábla fedelét.
MEGJEGYZÉS
Ha a zárat erőszakkal nyitják fel, a
biztosítékblokk burkolata hozzáérhet a
kerethez, amikor eltávolítják, és
megkarcolódhat.
A burkolat eltávolításakor a műveletet
lassan végezze az alábbiak szerint.
1. Oldja ki a hátsó zárat úgy, hogy az
ujjával lenyomja az elülső fület.
2. Vegye le az elülső fület, miközben
megemeli a burkolat elülső részét.
3. Vegye le a burkolatot, amíg felemeli
és hátracsúsztatja.
Karbantartás és ápolás
Tulajdonos által elvégzendő karbantartás
6-49

3. Ha egy biztosíték, de nem a MAIN
(FŐ) biztosíték égett ki, cserélje ki
ugyanolyan amperszámú új
biztosítékra.
Normál
Kiégett
FIGYELMEZTETÉS
A főbiztosítékot és a multiplex lassú
kioldású biztosítékot ne cserélje
saját kezűleg. Hivatalos Mazda
márkaszervizzel cseréltesse:
Ezen biztosítékok otthoni cseréje
veszélyes, mert a biztosítékok nagy
áramerősségű típusok. A helytelenül
végzett csere áramütést vagy
rövidzárlatot és ezáltal tüzet
okozhat.
4. Tegye vissza a fedelet, odafigyelve
arra, hogy az biztonságosan
illeszkedjen a helyén.
Karbantartás és ápolás
Tulajdonos által elvégzendő karbantartás
