2017 MAZDA MODEL MX-5 RF Kezelési útmutató (in Hungarian)

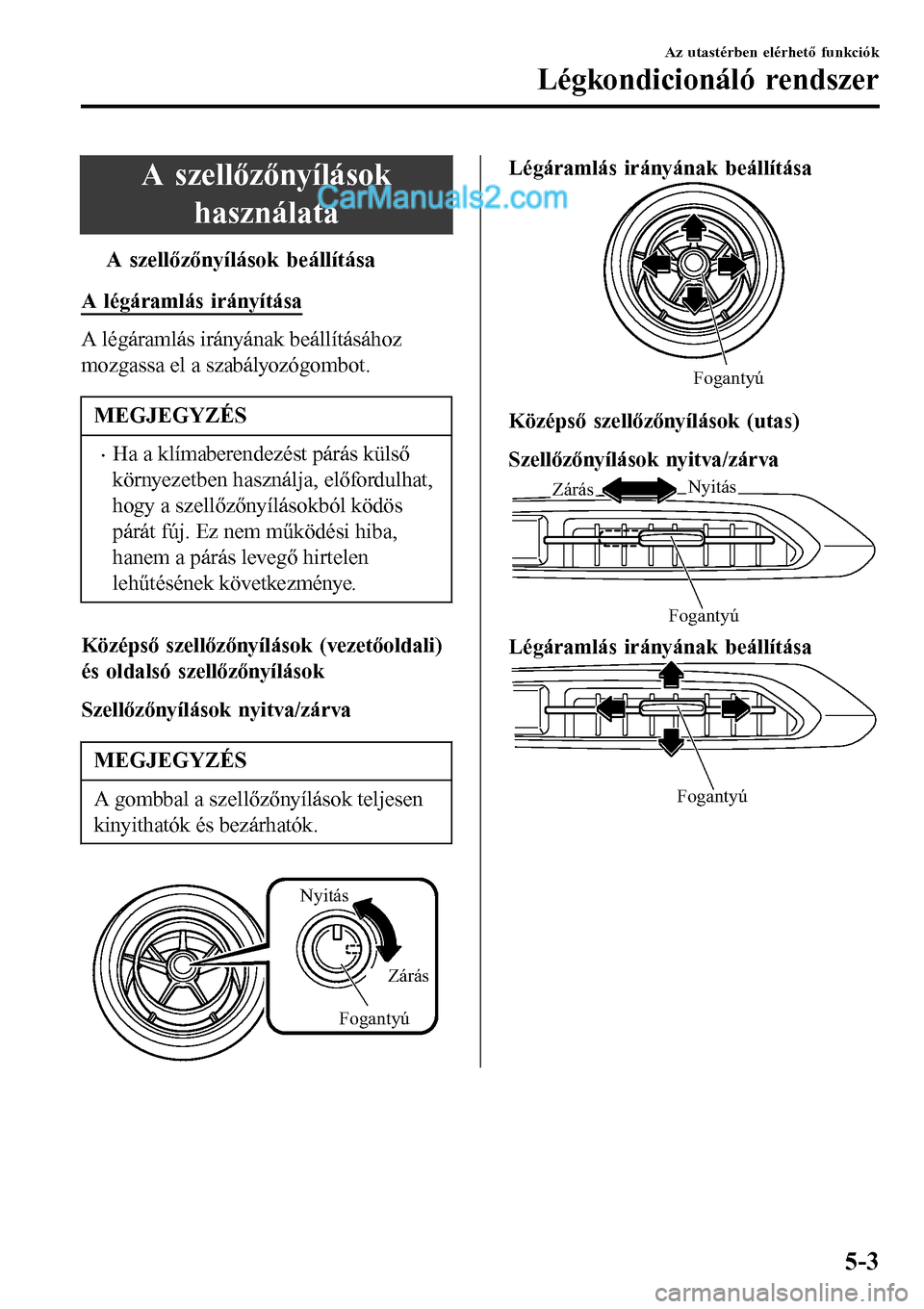

A szellőzőnyílások
használata
tA szellznyílások beállítása
A légáramlás irányítása
A légáramlás irányának beállításához
mozgassa el a szabályozógombot.
MEGJEGYZÉS
•Ha a klímaberendezést párás külső
környezetben használja, előfordulhat,
hogy a szellőzőnyílásokból ködös
párát fúj. Ez nem működési hiba,
hanem a párás levegő hirtelen
lehűtésének következménye.
Középső szellőzőnyílások (vezetőoldali)
és oldalsó szellőzőnyílások
Szellőzőnyílások nyitva/zárva
MEGJEGYZÉS
A gombbal a szellőzőnyílások teljesen
kinyithatók és bezárhatók.
Nyitás
Zárás
Fogantyú
Légáramlás irányának beállítása
Fogantyú
Középső szellőzőnyílások (utas)
Szellőzőnyílások nyitva/zárva
NyitásZárás
Fogantyú
Légáramlás irányának beállítása
Fogantyú
Az utastérben elérhető funkciók
Légkondicionáló rendszer
5-3

tA légáramlási mód kiválasztása
Műszerfali szellőzőnyílások
Műszerfali és a lábtérbe fújó
szellőzőnyílások
Lábtérbe fújó szellőzőnyílásokPáramentesítő és a lábtérbe fújó
szellőzőnyílások
Páramentesítő szellőzőnyílások
Az utastérben elérhető funkciók
Légkondicionáló rendszer
5-4

Manuális típus
Hátsó szélvédő páramentesítő
kapcsolója Légbeszívás-választó
kapcsolóVentilátorvezérlő tárcsa Hőmérséklet-szabályozó tárcsa
A/C (Klímaberendezés)
kapcsoló
Hátsó szélvédő páramentesítő
kapcsolója Légbeszívás-választó
kapcsoló A/C (Klímaberendezés)
kapcsolóMódválasztó tárcsa
Ventilátorvezérlő tárcsa Hőmérséklet-szabályozó tárcsa Módválasztó tárcsa A típus
B típus
Az utastérben elérhető funkciók
Légkondicionáló rendszer
5-5

tVezérlő kapcsolók
Hőmérséklet-szabályozó tárcsa
Ez a tárcsa szabályozza a hőmérsékletet.
Forgassa az óramutató járásával
megegyezően a meleg, azzal ellentétesen a
hideg beállításhoz.
MEGJEGYZÉS
(A típus)
Ha az üzemmód beállítása
vagy ,
illetve egy a kettő közötti pozíció
esetén a ventilátorvezérlő tárcsa 0-tól
eltérő helyzetben, a
hőmérséklet-szabályozó tárcsa pedig a
leghidegebb pozícióban van, a
légbeszívás-választó levegőkeringtetés
helyzetbe vált, és automatikusan
bekapcsol a klímaberendezés.
Ha a klímaberendezést nem szeretné
használni, a kikapcsoláshoz nyomja
meg az A/C (Klímaberendezés)
kapcsolót.
Ventilátorvezérlő tárcsa
Ezzel a tárcsával a ventilátor sebességét
állíthatja be.
A ventilátornak hét sebességfokozata van.
Módválasztó tárcsa
Forgassa el a választótárcsát a légáramlási
mód kiválasztásához (5-4. oldal).
MEGJEGYZÉS
•A választótárcsát az egyes
üzemmódok közötti átmeneti
pozíciókba (
) is állíthatja. Állítsa a
tárcsát köztes állásba, ha meg
szeretné osztani a légáramlást a két
üzemmód között.
•Ha például a módválasztó tárcsa
pozícióban van a és pozíciók
között, akkor a lábra fújt levegő
mennyisége kevesebb, mint a
pozícióban.
A/C (Klímaberendezés) kapcsoló
A klímaberendezés bekapcsolásához
nyomja meg az A/C (Klímaberendezés)
kapcsolót. A kapcsolón levő visszajelző
lámpa kigyullad a hőmérséklet-szabályozó
tárcsa mindegyik pozíciójában, kivéve az
OFF (Ki) pozíciót.

A klímaberendezés kikapcsolásához
nyomja meg újra a kapcsolót.
MEGJEGYZÉS
Ha a külső hőmérséklet közelíti a
fagypontot, előfordulhat, hogy a
klímaberendezés nem működik.
Légbeszívás-választó
Ez a kapcsoló szabályozza azt, hogy
honnan szívja be a jármű a levegőt.

A külső levegő vagy a belső
levegőkeringtetés pozíciók választhatók.
Nyomja meg a kapcsolót a külső levegő/
belső levegőkeringtetés pozíciók
kiválasztásához.
Belső levegőkeringetés helyzet (a
visszajelző lámpa világít)
A külső levegő ki van zárva. Használja ezt
a pozíciót alagutakban, sűrű forgalomban
(ahol sok a kipufogógáz a levegőben),
vagy ha gyorsan le akarja hűteni a levegőt.
Az utastérben elérhető funkciók
Légkondicionáló rendszer
5-6

Külső levegő pozíció (a visszajelző
lámpa nem világít)
A rendszer a külső levegőt engedi a
fülkébe. Használja ezt az üzemmódot
szellőztetéshez vagy a szélvédő
páramentesítéséhez.
FIGYELMEZTETÉS
Hideg vagy esős időben ne használja
a pozíciót:
Hideg vagy esős időben a
pozíció használata veszélyes, mivel
az ablakok párásodásához vezet. Ez
rontja a kilátást, ami súlyos
balesethez vezethet.
Hátsó szélvédő páramentesítő
kapcsolója
A hátsó ablak páramentesítése érdekében
nyomja meg a hátsó szélvédő
páramentesítő kapcsolóját.
Lásd a „Hátsó szélvédő páramentesítője”
című részt, 4-77. oldal.
tFűtés
1. Állítsa a módválasztó tárcsát a
pozícióba.
2. Állítsa a légbeszívás-választót külső
levegő pozícióba (a visszajelző lámpa
nem világít).
3. Állítsa a hőmérséklet-szabályozó
tárcsát a meleg pozícióba.
4. Állítsa a ventilátorvezérlő tárcsát a
megfelelő fordulatszámra.
5. Ha páramentesítéssel egybekötött
fűtést szeretne, kapcsolja be a
klímaberendezést.
MEGJEGYZÉS
•Ha a szélvédő könnyen bepárásodik,
állítsa a módválasztó tárcsát a
következő pozícióba:
.
•Ha az arcára hűvösebb levegőt
szeretne fújni, állítsa a módválasztó
tárcsát a
pozícióba, és állítsa a
hőmérséklet-szabályozó tárcsát
kényelmes hőfokra.
•A lábra fújt levegő melegebb lesz,
mint az arcra fújt levegő (kivéve, ha a
hőmérséklet-szabályozó tárcsát a
legmelegebb vagy leghidegebb
pozícióba állítja).
tHűtés (klímaberendezéssel)
1. Állítsa a módválasztó tárcsát a
pozícióba.
2. Állítsa a hőmérséklet-szabályozó
tárcsát a hideg pozícióba.
3. Állítsa a ventilátorvezérlő tárcsát a
megfelelő fordulatszámra.
4. Az A/C (Klímaberendezés) gomb
megnyomásával kapcsolja be a
klímaberendezést.
5. A hűtés megindulása után szükség
szerint állítsa be a ventilátorvezérlő
tárcsát és a hőmérséklet-szabályozó
tárcsát a maximális komfort
fenntartásához.
VIGYÁZAT
Ha hosszú hegymenetben vagy sűrű
forgalomban vezet, figyelje a motor
hűtőfolyadékának túlmelegedésére
figyelmeztető lámpát, hogy az nem
villog vagy világít-e (4-42. oldal).
Az utastérben elérhető funkciók
Légkondicionáló rendszer
5-7

A klímaberendezés használata a motor
túlmelegedését eredményezheti. Ha a
figyelmeztető lámpa kigyullad vagy
villog, kapcsolja ki a klímaberendezést
(7-25. oldal).
MEGJEGYZÉS
•Ha maximális hűtést szeretne, állítsa
a hőmérséklet-szabályozó tárcsát a
leghidegebb pozícióba, a
légbeszívás-választót a belső
levegőkeringtetés helyzetbe, majd
tekerje a ventilátorvezérlő tárcsát
ütközésig az óramutató járásával
azonos irányba.
•Ha a lábára melegebb levegőt
szeretne fújni, állítsa a módválasztó
tárcsát
pozícióba, és állítsa a
hőmérséklet-szabályozó tárcsát egy
kényelmes hőfokra.
•A lábra fújt levegő melegebb lesz,
mint az arcra fújt levegő (kivéve, ha a
hőmérséklet-szabályozó tárcsát a
legmelegebb vagy leghidegebb
pozícióba állítja).
tSzellőztetés
1. Állítsa a módválasztó tárcsát a
pozícióba.
2. Állítsa a légbeszívás-választót külső
levegő pozícióba (a visszajelző lámpa
nem világít).
3. Állítsa a hőmérséklet-szabályozó
tárcsát a megfelelő pozícióba.
4. Állítsa a ventilátorvezérlő tárcsát a
megfelelő fordulatszámra.
tSzélvédő jégtelenítése és
páramentesítése
1. Állítsa a módválasztó tárcsát a
pozícióba.
2. Állítsa a hőmérséklet-szabályozó
tárcsát a megfelelő pozícióba.
3. Állítsa a ventilátorvezérlő tárcsát a
megfelelő fordulatszámra.
4. Ha páramentesítéssel egybekötött
fűtést szeretne, kapcsolja be a
klímaberendezést.
FIGYELMEZTETÉS
Ne páramentesítse a szélvédőt a
pozícióban a leghidegebb
hőmérséklet-beállítás mellett:
A rendszert a pozícióban
használni a leghidegebb
hőmérséklet-beállítás mellett
veszélyes, mert a szélvédő külső
felülete bepárásodhat. Ez rontja a
kilátást, ami súlyos balesethez
vezethet. A
pozíció használata
esetén állítsa a
hőmérséklet-szabályozót a
legmelegebb vagy meleg állásba.
MEGJEGYZÉS
•A maximális páramentesítéshez
kapcsolja be a klímaberendezést,
állítsa a hőmérséklet-szabályozó
tárcsát a legmelegebb pozícióba, és
tekerje a ventilátorvezérlő tárcsát
ütközésig az óramutató járásával
azonos irányba.
•Ha a lábára meleg levegőt szeretne
fújni, állítsa a módválasztó tárcsát a
következő pozícióba:
.
Az utastérben elérhető funkciók
Légkondicionáló rendszer
5-8

•(A típus)
Amikor a ventilátorvezérlő tárcsa be
van kapcsolva és a módválasztó
tárcsa
helyzetben van, a külső
levegő pozíció automatikusan kerül
kiválasztásra.
•(B típus)
Amikor a ventilátorvezérlő tárcsa be
van kapcsolva és a módválasztó
tárcsa
helyzetben van, a külső
levegő pozíció automatikusan kerül
kiválasztásra. A légbeszívás-választót
nem lehet a belső levegőkeringtetés
helyzetbe átállítani.
tPáramentesítés
(klímaberendezéssel)
Hűvös vagy hideg időben a
klímaberendezés segíthet a szélvédő és az
oldalablakok páramentesítésében.
1. Állítsa a módválasztó tárcsát a kívánt
pozícióba.
2. Állítsa a légbeszívás-választót külső
levegő pozícióba (a visszajelző lámpa
nem világít).
3. Állítsa a hőmérséklet-szabályozó
tárcsát a megfelelő pozícióba.
4. Állítsa a ventilátorvezérlő tárcsát a
megfelelő fordulatszámra.
5. Az A/C (Klímaberendezés) gomb
megnyomásával kapcsolja be a
klímaberendezést.
MEGJEGYZÉS
A klímaberendezés egyik funkciója a
levegő páramentesítése, amihez nem
kell a hőmérsékletet hidegre állítani.
Ezért, ha páramentesíteni szeretné a
belső levegőt, állítsa a
hőmérséklet-szabályozó tárcsát a kívánt
pozícióba (meleg vagy hideg), és
kapcsolja be a klímaberendezést.
Az utastérben elérhető funkciók
Légkondicionáló rendszer
5-9

Teljesen automatikus típus
Hátsó szélvédő páramentesítő
kapcsolója Légbeszívás-választó
kapcsolóVentilátorvezérlő tárcsa Hőmérséklet-szabályozó tárcsa
A/C (Klímaberendezés)
kapcsoló
Hátsó szélvédő páramentesítő
kapcsolója Légbeszívás-választó
kapcsoló A/C (Klímaberendezés)
kapcsolóMódválasztó tárcsa
Ventilátorvezérlő tárcsa Hőmérséklet-szabályozó tárcsa Módválasztó tárcsa A típus
B típus
Az utastérben elérhető funkciók
Légkondicionáló rendszer
5-10
