2017 MAZDA MODEL MX-5 RF Kezelési útmutató (in Hungarian)

tBiztosítéktábla leírása
Biztosítéktábla (motortér)
LEÍRÁS
BIZTOSÍ-
TÉK BE-
SOROLÁ-
SA
VÉDETT ÖSSZETEVŐ
1ENG IG3 5 AŠ
2ENG IG2 5 AŠ
3 HORN2 7,5 A Kürt
4 C/U IG1 15 A Különböző áramkörök védelmére
5 ENG IG1 7,5 A Motorvezérlő rendszer
6ŠŠ Š
7 INTERIOR 15 A Mennyezeti lámpa
8ENG
B 7,5 A Motorvezérlő rendszer
9 AUDIO2 15 A Hangrendszer
10 METER1 10 A Műszercsoport
11 SRS1 7,5 A Légzsák
12ŠŠ Š
13 RADIO 7,5 A Hangrendszer
14 ENGINE3 20 A Motorvezérlő rendszer
Karbantartás és ápolás
Tulajdonos által elvégzendő karbantartás
6-51

LEÍRÁS
BIZTOSÍ-
TÉK BE-
SOROLÁ-
SA
VÉDETT ÖSSZETEVŐ
15 ENGINE1 10 A Motorvezérlő rendszer
16 ENGINE2 15 A Motorvezérlő rendszer
17 AUDIO1 25 A Hangrendszer
18 A/C MAG 7,5 A Klímaberendezés
19AT P U M P
H/L HI20 A
Sebességváltó rendszer
*
20 AT 15 A
Sebességváltó rendszer*
21 D ZÁR 25 A Elektromos ajtózárak
22 H/L RH 20 A Fényszóró (jobb)
23 ENG
B2 7,5 A Motorvezérlő rendszer
24 TAIL 20 A Hátsó lámpák, rendszámtábla-megvilágítás, helyzetjelző lámpák
25 DRL 15 AŠ
26 ROOM 25 A Mennyezeti lámpa
27 FOG 15 AŠ
28 H/CLEAN 20 A
Fényszórómosó
*
29 STOP 10 A
Féklámpák, hátsó ködlámpa*
30 HORN 15 A Kürt
31 H/L LH 20 A Fényszóró (bal)
32 ABS/DSC S 30 A ABS, dinamikus stabilitás-szabályozó rendszer
33 HAZARD 15 A Vészvillogó, irányjelzők
34 FUEL PUMP 15 A Üzemanyag-ellátó rendszer
35 ENG
B3 5 AŠ
36 WIPER 20 A Ablaktörlő lapátok
37 FÜLKE
B 50 A Különböző áramkörök védelmére
38ŠŠ Š
39ŠŠ Š
40 ABS/DSC M 50 A ABS, dinamikus stabilitás-szabályozó rendszer
41EVVT
A/R SZIVATTYÚ20 A Motorvezérlő rendszer
42 EVPS 30 A Fékrendszer
43 FAN1 30 A Hűtőventilátor
44 FAN2 40 AŠ
45 ENG.MAIN 40 A Motorvezérlő rendszer
46 EPS 60 A Kormányszervó rendszer
Karbantartás és ápolás
Tulajdonos által elvégzendő karbantartás
6-52*Egyes modelleken.

LEÍRÁS
BIZTOSÍ-
TÉK BE-
SOROLÁ-
SA
VÉDETT ÖSSZETEVŐ
47 DEFOG 30 A Hátsó szélvédő páramentesítője
48 IG2 30 A Különböző áramkörök védelmére
49 INJECTOR 30 A Motorvezérlő rendszer
50 HEATER 40 A Klímaberendezés
51ŠŠ Š
52ŠŠ Š

Karbantartás és ápolás
Tulajdonos által elvégzendő karbantartás
6-53

Biztosítéktábla (bal oldal)
LEÍRÁS
BIZTOSÍ-
TÉK BE-
SOROLÁ-
SA
VÉDETT ÖSSZETEVŐ
1RHT R 30 A
Lehajtható tető (jobb oldal)
*
2RHT L 30 A
Lehajtható tető (bal oldal)*
3ŠŠ Š
4ŠŠ Š
5 F.OUTLET 15 A Tartozékcsatlakozó aljzatok
6ŠŠ Š
7 AT IND 7,5 A
Automata sebességváltó fokozatjelző
*
8 MIRROR 7,5 A Elektromosan állítható tükör
9 R_DECK R 30 A
Lehajtható tető (jobb oldal)
*
10 R_DECK L 30 A
Lehajtható tető (bal oldal)*
11 F.WASHER 15 A Ablakmosó
12 P.WINDOW 30 A Elektromos ablakok
13ŠŠ Š
14 SRS2/ESCL 15 A Elektronikus kormányzár
15 SEAT WARM 20 A
Ülésfűtés
*
16 M.DEF 7,5 A
Tükör páramentesítő*
Karbantartás és ápolás
Tulajdonos által elvégzendő karbantartás
6-54*Egyes modelleken.

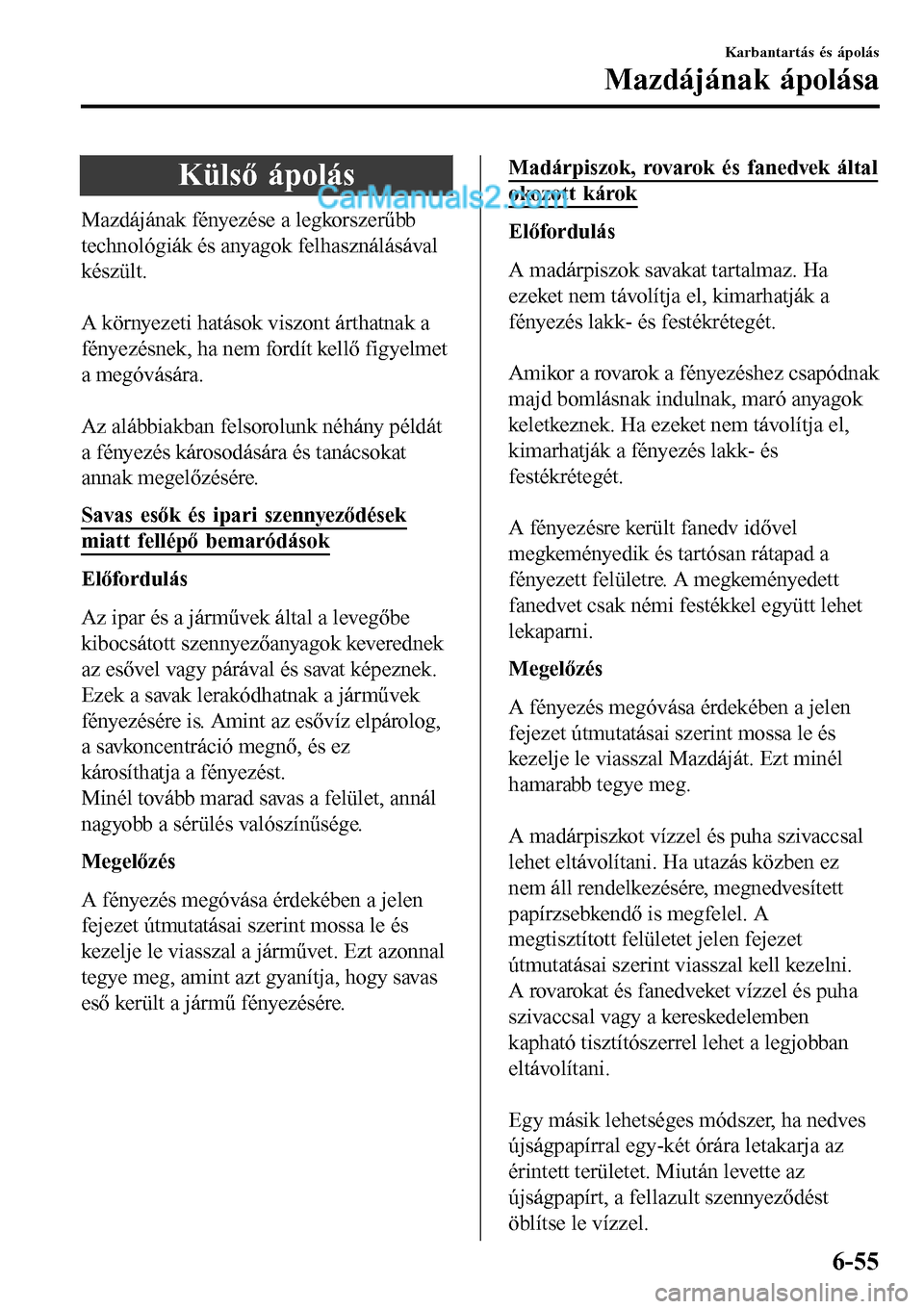

Külső ápolás
Mazdájának fényezése a legkorszerűbb
technológiák és anyagok felhasználásával
készült.

A környezeti hatások viszont árthatnak a
fényezésnek, ha nem fordít kellő figyelmet
a megóvására.

Az alábbiakban felsorolunk néhány példát
a fényezés károsodására és tanácsokat
annak megelőzésére.
Savas esők és ipari szennyeződések
miatt fellépő bemaródások
Előfordulás
Az ipar és a járművek által a levegőbe
kibocsátott szennyezőanyagok keverednek
az esővel vagy párával és savat képeznek.
Ezek a savak lerakódhatnak a járművek
fényezésére is. Amint az esővíz elpárolog,
a savkoncentráció megnő, és ez
károsíthatja a fényezést.
Minél tovább marad savas a felület, annál
nagyobb a sérülés valószínűsége.
Megelőzés
A fényezés megóvása érdekében a jelen
fejezet útmutatásai szerint mossa le és
kezelje le viasszal a járművet. Ezt azonnal
tegye meg, amint azt gyanítja, hogy savas
eső került a jármű fényezésére.
Madárpiszok, rovarok és fanedvek által
okozott károk
Előfordulás
A madárpiszok savakat tartalmaz. Ha
ezeket nem távolítja el, kimarhatják a
fényezés lakk- és festékrétegét.

Amikor a rovarok a fényezéshez csapódnak
majd bomlásnak indulnak, maró anyagok
keletkeznek. Ha ezeket nem távolítja el,
kimarhatják a fényezés lakk- és
festékrétegét.

A fényezésre került fanedv idővel
megkeményedik és tartósan rátapad a
fényezett felületre. A megkeményedett
fanedvet csak némi festékkel együtt lehet
lekaparni.
Megelőzés
A fényezés megóvása érdekében a jelen
fejezet útmutatásai szerint mossa le és
kezelje le viasszal Mazdáját. Ezt minél
hamarabb tegye meg.

A madárpiszkot vízzel és puha szivaccsal
lehet eltávolítani. Ha utazás közben ez
nem áll rendelkezésére, megnedvesített
papírzsebkendő is megfelel. A
megtisztított felületet jelen fejezet
útmutatásai szerint viasszal kell kezelni.
A rovarokat és fanedveket vízzel és puha
szivaccsal vagy a kereskedelemben
kapható tisztítószerrel lehet a legjobban
eltávolítani.

Egy másik lehetséges módszer, ha nedves
újságpapírral egy-két órára letakarja az
érintett területet. Miután levette az
újságpapírt, a fellazult szennyeződést
öblítse le vízzel.
Karbantartás és ápolás
Mazdájának ápolása
6-55

Víznyomok
Előfordulás
Az eső, a köd, a pára és akár a csapvíz is
tartalmazhat káros hatású ásványi
anyagokat (pl. só és mész). Ha az ilyen
ásványokat tartalmazó nedvesség a jármű
fényezett felületére kerül és elpárolog, az
ásványok a felületen koncentrálódnak, és
megkeményedve fehér gyűrűket
formálnak. Ezek a fehér gyűrűk
károsíthatják a jármű fényezését.
Megelőzés
A fényezés megóvása érdekében a jelen
fejezet útmutatásai szerint mossa le és
kezelje le viasszal a járművet. Ezt azonnal
meg kell tennie, amint víznyomokat észlel
a jármű fényezésén.
Festéklepattogzás
Előfordulás
Festéklepattogzás akkor fordul elő, amikor
egy másik jármű által felvert kavics a
járművére pattan.
Festéklepattogzás megelőzése
Tartson biztonságos távolságot az Ön előtt
haladó jármű mögött, hogy csökkentse a
kavicsfelverődés okozta festéklepattogzás
esélyét.
MEGJEGYZÉS
•A kavicsfelverődési veszélyzóna
mérete függ a jármű sebességétől. Ha
pl. 90 km/h sebességgel halad, a
kavicsfelverődési távolság kb. 50 m.
•Alacsony hőmérséklet mellett
keményebb a fényezés. Ilyenkor
nagyobb a festéklepattogzás esélye.
•A lepattogzott festék rozsdaképződést
okozhat Mazdáján. Mielőtt ez
történne, a jelen fejezet útmutatásai
szerint javítsa ki a leverődött felületet
Mazda javítófestékkel. Az érintett
felület javításának elmulasztása
később komoly rozsdásodást és
költséges javítást eredményezhet.

Tartson be a vegyi tisztító- vagy
fényezőszer címkéjén és dobozán látható
minden utasítást. Olvasson el minden
figyelmeztetést és óvintézkedést.
tA fényezés karbantartása
Mosás
VIGYÁZAT
•Ha az ablaktörlő kapcsolókarja
állásban van és a gyújtás be van
kapcsolva, akkor az alábbi esetekben
az ablaktörlő automatikusan
beindulhat:
•Ha a szélvédő esőérzékelő feletti
részét megérintik vagy ronggyal
letörlik.
•Ha a szélvédőt kézzel vagy
valamilyen tárggyal kívülről vagy a
jármű belsejéből megütik.
Amikor az ablaktörlő kapcsolója
állásban van és a gyújtás be van
kapcsolva, kezét és a
kaparószerszámot tartsa távol a
szélvédőtől, mert különben a törlők
becsíphetik az ujjait és a törlőlapátok
megsérülhetnek, amikor a törlő
automatikusan beindul.
Karbantartás és ápolás
Mazdájának ápolása
6-56

Ha a szélvédő megtisztítására készül,
gondoskodjon arról, hogy a törlők
teljesen ki legyenek kapcsolva. Ez
különösen akkor fontos, amikor a
havat és a jeget tisztítja le a
szélvédőről, mert olyankor
valószínűleg járni hagyja a motort.
•Ne permetezzen vizet a motortérbe.
Ez motorindítási problémákat okozhat
vagy károsíthatja az elektromos
alkatrészeket.
•A gépkocsi mosása és viaszolása
során semmiképpen ne fejtsen ki
túlzott erőt a jármű motorháztetőjére,
mert behorpaszthatja a járművet.
•Ne használjon automatikus autómosó
berendezéseket és magas nyomású
vízzel működő autómosó eszközöket.
•Győződjön meg, hogy a
tanksapkafedél be van-e zárva és az
ajtók reteszelve vannak-e. Ellenkező
esetben a tanksapkafedél erőszakkal
kinyitható nagynyomású vízzel, ami a
jármű vagy a tanksapkafedél
károsodásához vezethet.
A fényezés rozsda és károsodás elleni
védelme érdekében alaposan és gyakran,
havonta legalább egyszer mossa le
Mazdáját langyos vagy hideg vízzel.

Ha nem megfelelően mossa le a járművet,
karcolódhat a fényezés. Az alábbiakban
bemutatunk néhány példát arra, hogy
mikor karcolódhat meg a fényezés.

A fényezés akkor karcolódik, amikor:
•Mosás előtt nem öblíti le a járműről a
szennyeződést és az idegen anyagokat.
•A járművet durva, száraz vagy piszkos
ronggyal mossa.
•A járművet olyan gépi mosóban
mosatja, ahol a mosókefék piszkosak
vagy túl merev szőrűek.
•A mosáshoz súroló hatású anyagokat
tartalmazó tisztítószert vagy viaszt
használ.
MEGJEGYZÉS
•A Mazda nem vállal felelősséget a
gépi mosás vagy a helytelen mosás
következményeként keletkező
karcolásokért.
•Sötétebb színű fényezésen
feltűnőbbek a karcolások.
A jármű fényezésén keletkező
karcolódások minimalizálása:
•Mosás előtt langyos vagy hideg vízzel
öblítsen le a felületről minden
szennyeződést és idegen anyagot.
•A jármű mosásához bőségesen
használjon langyos vagy hideg vizet.
Nejlon rongyot ne használjon.
•Mosáskor vagy szárításkor finoman
dörzsölje a felületet.
•Csak olyan gépi mosóba vigye a
járművét, ahol a kefék jól karban vannak
tartva.
•Dörzsanyagokat vagy dörzsanyagokat
tartalmazó viaszt ne használjon.
Karbantartás és ápolás
Mazdájának ápolása
6-57

VIGYÁZAT
Ne használjon acél dörzsszivacsot,
dörzsanyagokat, nagyon lúgos vagy
maró hatású erős mosószereket a
krómozott vagy eloxált alumínium
alkatrészek tisztításához. Ezek
árthatnak a védőrétegnek, ezen kívül a
tisztító- és mosószerek
elszínteleníthetik vagy megkoptathatják
a festéket.
Fordítson különös figyelmet a só, piszok,
sár és egyéb idegen anyagok eltávolítására
a légterelők alól, és ügyeljen arra, hogy az
ajtók alsó éleiben és a küszöbök alján lévő
víztelenítőnyílások tiszták legyenek.

A rovarok, a kátrány, a fanedv, a
madárpiszok, az ipari szennyezés és
hasonló lerakódások károsíthatják a
fényezést, ha azokat nem távolítja el
azonnal. Amikor a gyorsmosás tiszta
vízzel hatástalan, használjon járművek
mosásához készült lágy sampont.

Langyos vagy hideg vízzel alaposan
öblítse le az összes sampont. Ne hagyja a
sampont a fényezésen megszáradni.

Lemosás után szárítsa meg a járművet
tiszta szarvasbőrrel, hogy ne maradjanak
rajta vízfoltok.
FIGYELMEZTETÉS
A nedves fékeket szárítsa ki a
következő módon: alacsony sebesség
mellett engedje fel a gázpedált, és
nyomja le többször is gyengén a
fékpedált addig, amíg a
fékteljesítmény visszatér a normális
szintre:
Nedves fékekkel veszélyes vezetni. A
megnövekedett féktávolság, vagy
fékezés közben a jármű oldalra
húzása súlyos balesethez vezethet.
Egy könnyebb fékezéssel
ellenőrizheti, hogy a fékek nem
nedvesek-e.
Viaszolás
Járművét akkor viaszolja, amikor már nem
gyöngyözik víz a fényezésen.
Viaszolás előtt mindig mossa le és szárítsa
meg a járművet. A jármű karosszériáján
kívül a fémborítást is viaszolja, hogy az
megtartsa a fényét.

1. Dörzsanyagokat nem tartalmazó viaszt
használjon.
A dörzsanyagot tartalmazó viaszok
leviszik a festéket és károsíthatják a
fényezett fémrészeket.
2. Használjon jó minőségű természetes
viaszt a metál, gyöngyház és egyszínű
fényezésekhez.
3. Viaszolásnál a viaszréteget
egyenletesen kenje fel a szivaccsal
vagy egy puha ronggyal.
4. Puha ronggyal törölje le a viaszt.
Karbantartás és ápolás
Mazdájának ápolása
6-58
