2017 MAZDA MODEL MX-5 RF Kezelési útmutató (in Hungarian)

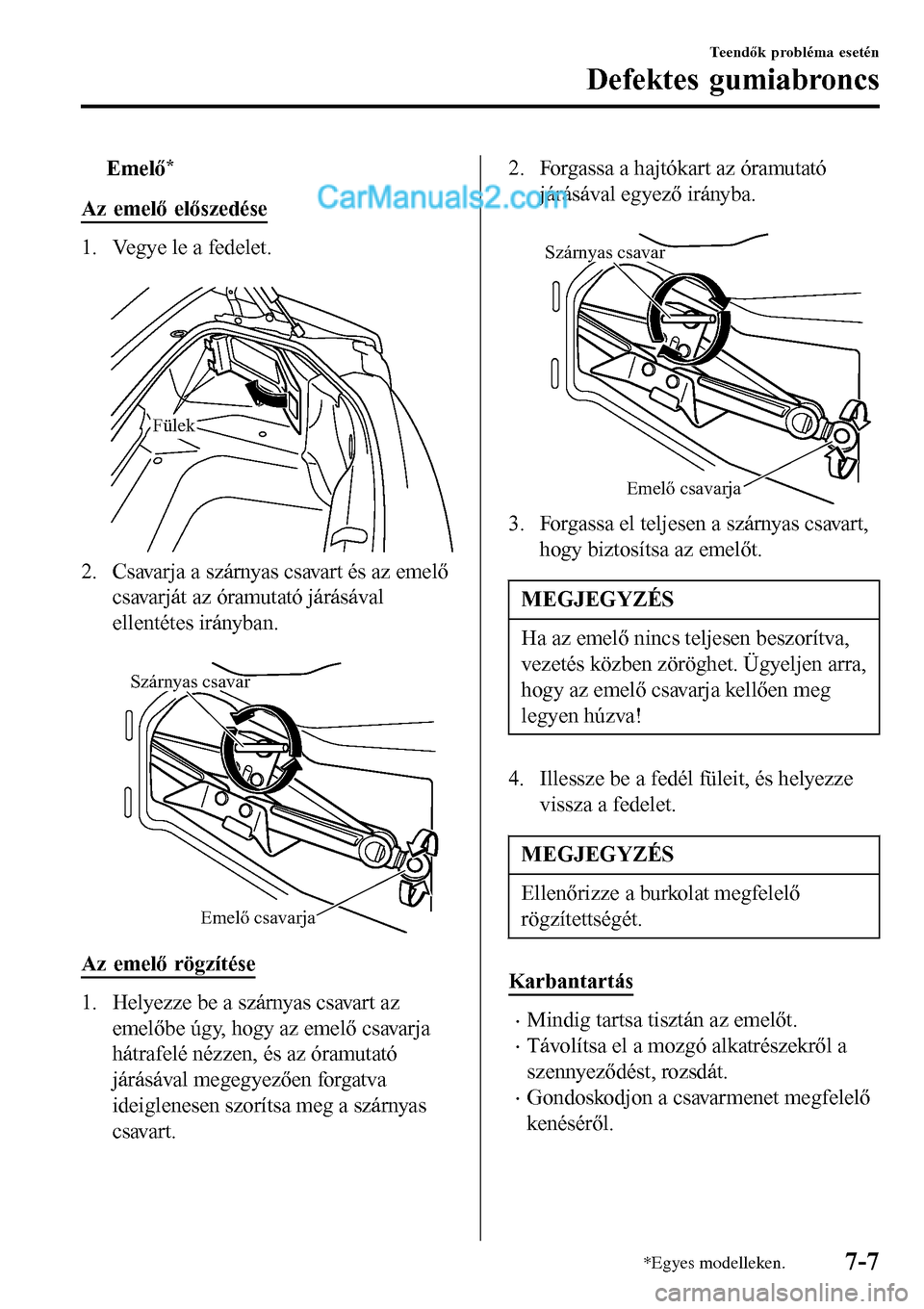

tEmelő*
Az emelő előszedése
1. Vegye le a fedelet.

Fülek
2. Csavarja a szárnyas csavart és az emelő
csavarját az óramutató járásával
ellentétes irányban.

Szárnyas csavar
Emelő csavarja
Az emelő rögzítése
1. Helyezze be a szárnyas csavart az
emelőbe úgy, hogy az emelő csavarja
hátrafelé nézzen, és az óramutató
járásával megegyezően forgatva
ideiglenesen szorítsa meg a szárnyas
csavart.
2. Forgassa a hajtókart az óramutató
járásával egyező irányba.

Szárnyas csavar
Emelő csavarja
3. Forgassa el teljesen a szárnyas csavart,
hogy biztosítsa az emelőt.
MEGJEGYZÉS
Ha az emelő nincs teljesen beszorítva,
vezetés közben zöröghet. Ügyeljen arra,
hogy az emelő csavarja kellően meg
legyen húzva!
4. Illessze be a fedél füleit, és helyezze
vissza a fedelet.
MEGJEGYZÉS
Ellenőrizze a burkolat megfelelő
rögzítettségét.
Karbantartás
•Mindig tartsa tisztán az emelőt.
•Távolítsa el a mozgó alkatrészekről a
szennyeződést, rozsdát.
•Gondoskodjon a csavarmenet megfelelő
kenéséről.
Teendők probléma esetén
Defektes gumiabroncs
*Egyes modelleken.7-7

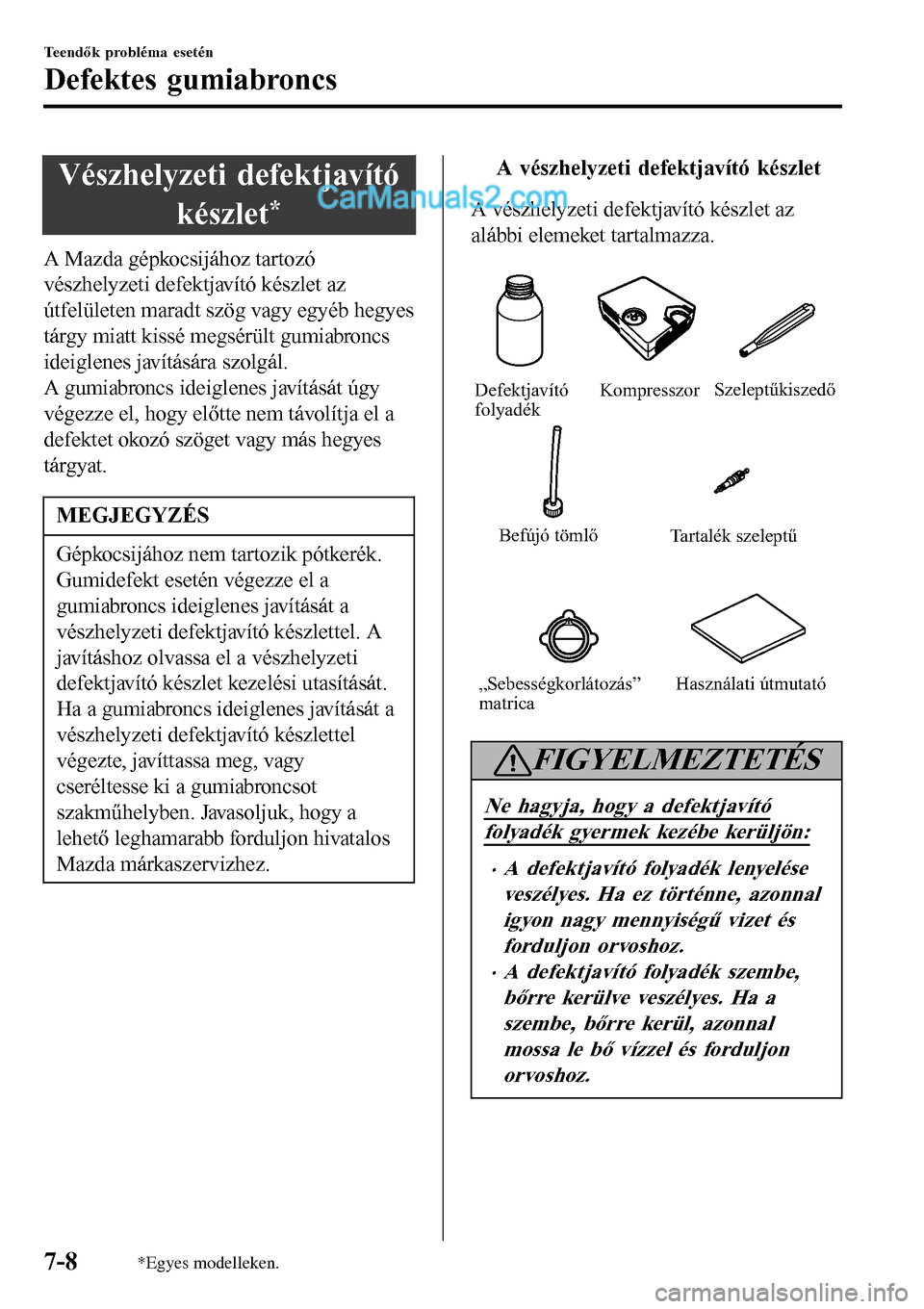

Vészhelyzeti defektjavító
készlet
*
A Mazda gépkocsijához tartozó
vészhelyzeti defektjavító készlet az
útfelületen maradt szög vagy egyéb hegyes
tárgy miatt kissé megsérült gumiabroncs
ideiglenes javítására szolgál.
A gumiabroncs ideiglenes javítását úgy
végezze el, hogy előtte nem távolítja el a
defektet okozó szöget vagy más hegyes
tárgyat.
MEGJEGYZÉS
Gépkocsijához nem tartozik pótkerék.
Gumidefekt esetén végezze el a
gumiabroncs ideiglenes javítását a
vészhelyzeti defektjavító készlettel. A
javításhoz olvassa el a vészhelyzeti
defektjavító készlet kezelési utasítását.
Ha a gumiabroncs ideiglenes javítását a
vészhelyzeti defektjavító készlettel
végezte, javíttassa meg, vagy
cseréltesse ki a gumiabroncsot
szakműhelyben. Javasoljuk, hogy a
lehető leghamarabb forduljon hivatalos
Mazda márkaszervizhez.
tA vészhelyzeti defektjavító készlet
A vészhelyzeti defektjavító készlet az
alábbi elemeket tartalmazza.

Defektjavító
folyadék
Befújó tömlőKompresszorSzeleptűkiszedő
Tartalék szeleptű
„Sebességkorlátozás”
matricaHasználati útmutató
FIGYELMEZTETÉS
Ne hagyja, hogy a defektjavító
folyadék gyermek kezébe kerüljön:
••A defektjavító folyadék lenyelése
veszélyes. Ha ez történne, azonnal
igyon nagy mennyiségű vizet és
forduljon orvoshoz.
•A defektjav

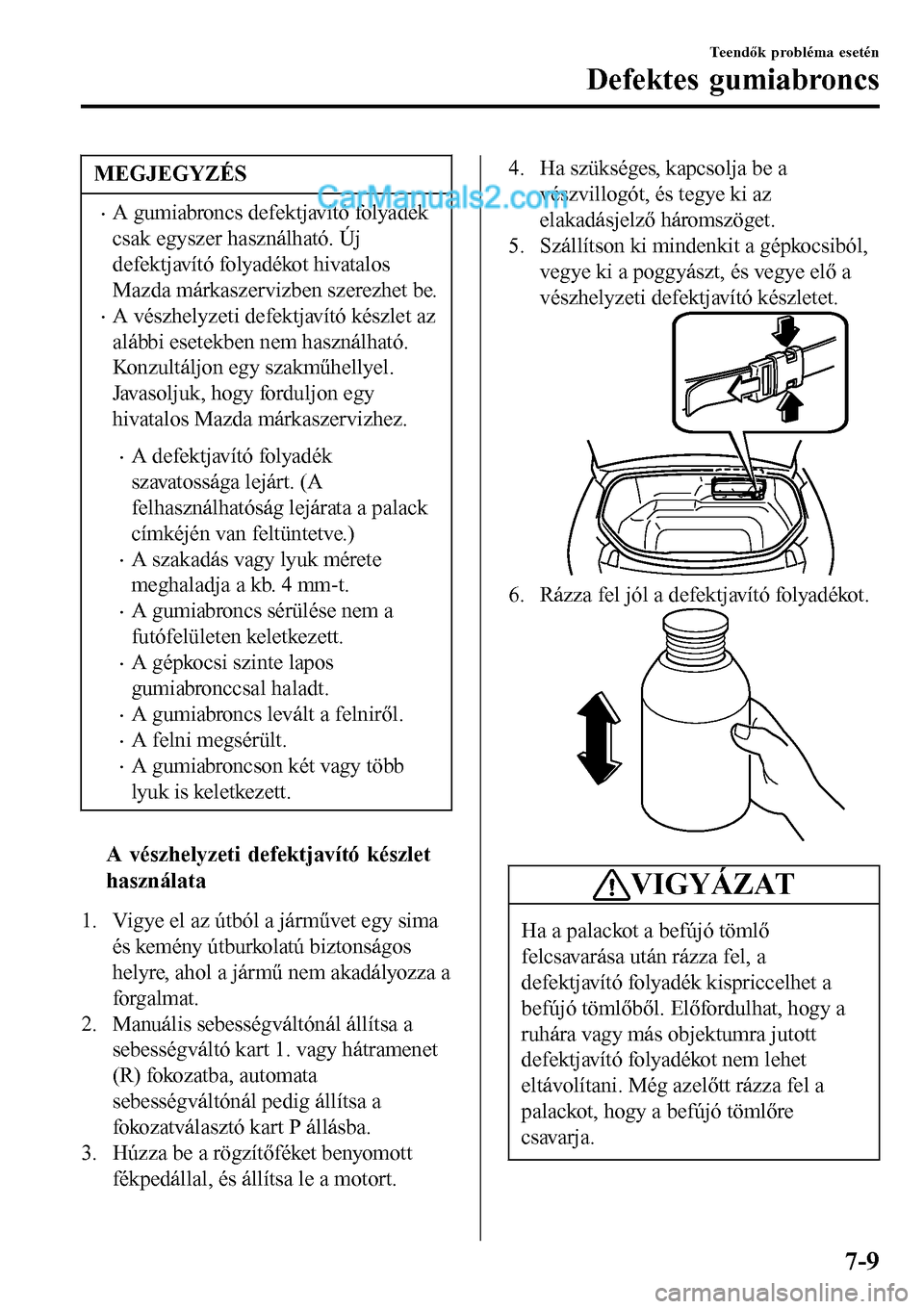

MEGJEGYZÉS
•A gumiabroncs defektjavító folyadék
csak egyszer használható. Új
defektjavító folyadékot hivatalos
Mazda márkaszervizben szerezhet be.
•A vészhelyzeti defektjavító készlet az
alábbi esetekben nem használható.
Konzultáljon egy szakműhellyel.
Javasoljuk, hogy forduljon egy
hivatalos Mazda márkaszervizhez.
•A defektjavító folyadék
szavatossága lejárt. (A
felhasználhatóság lejárata a palack
címkéjén van feltüntetve.)
•A szakadás vagy lyuk mérete
meghaladja a kb. 4 mm-t.
•A gumiabroncs sérülése nem a
futófelületen keletkezett.
•A gépkocsi szinte lapos
gumiabronccsal haladt.
•A gumiabroncs levált a felniről.
•A felni megsérült.
•A gumiabroncson két vagy több
lyuk is keletkezett.
tA vészhelyzeti defektjavító készlet
használata
1. Vigye el az útból a járművet egy sima
és kemény útburkolatú biztonságos
helyre, ahol a jármű nem akadályozza a
forgalmat.
2. Manuális sebességváltónál állítsa a
sebességváltó kart 1. vagy hátramenet
(R) fokozatba, automata
sebességváltónál pedig állítsa a
fokozatválasztó kart P állásba.
3. Húzza be a rögzítőféket benyomott
fékpedállal, és állítsa le a motort.
4. Ha szükséges, kapcsolja be a
vészvillogót, és tegye ki az
elakadásjelző háromszöget.
5. Szállítson ki mindenkit a gépkocsiból,
vegye ki a poggyászt, és vegye elő a
vészhelyzeti defektjavító készletet.
6. Rázza fel jól a defektjavító folyadékot.
VIGYÁZAT
Ha a palackot a befújó tömlő
felcsavarása után rázza fel, a
defektjavító folyadék kispriccelhet a
befújó tömlőből. Előfordulhat, hogy a
ruhára vagy más objektumra jutott
defektjavító folyadékot nem lehet
eltávolítani. Még azelőtt rázza fel a
palackot, hogy a befújó tömlőre
csavarja.
Teendők probléma esetén
Defektes gumiabroncs
7-9

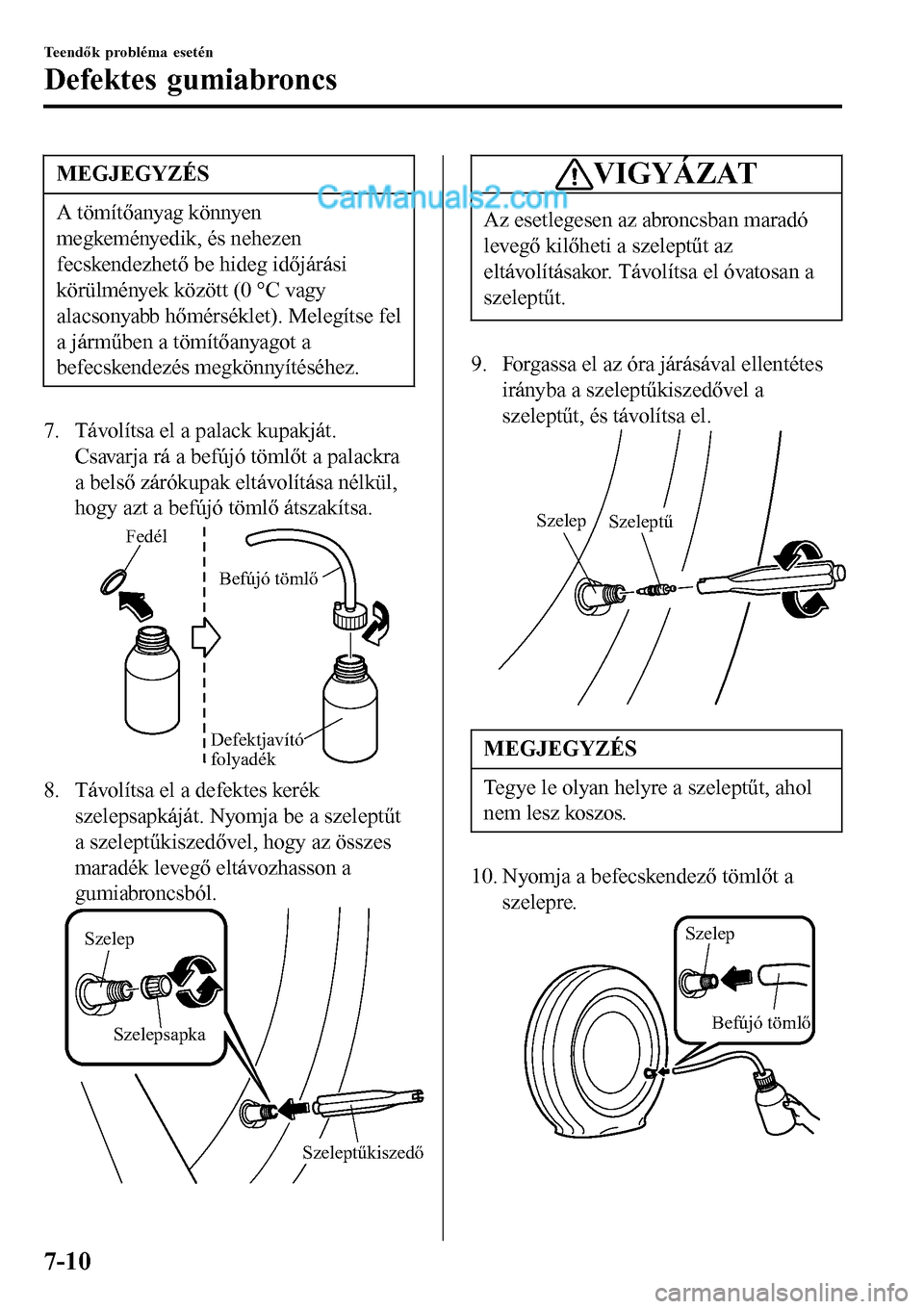

MEGJEGYZÉS
A tömítőanyag könnyen
megkeményedik, és nehezen
fecskendezhető be hideg időjárási
körülmények között (0 °C vagy
alacsonyabb hőmérséklet). Melegítse fel
a járműben a tömítőanyagot a
befecskendezés megkönnyítéséhez.
7. Távolítsa el a palack kupakját.
Csavarja rá a befújó tömlőt a palackra
a belső zárókupak eltávolítása nélkül,
hogy azt a befújó tömlő átszakítsa.
Fedél
Befújó tömlő
Defektjavító
folyadék
8. Távolítsa el a defektes kerék
szelepsapkáját. Nyomja be a szeleptűt
a szeleptűkiszedővel, hogy az összes
maradék levegő eltávozhasson a
gumiabroncsból.
Szeleptűkiszedő Szelep
Szelepsapka
VIGYÁZAT
Az esetlegesen az abroncsban maradó
levegő kilőheti a szeleptűt az
eltávolításakor. Távolítsa el óvatosan a
szeleptűt.
9. Forgassa el az óra járásával ellentétes
irányba a szeleptűkiszedővel a
szeleptűt, és távolítsa el.
Szelep
Szeleptű
MEGJEGYZÉS
Tegye le olyan helyre a szeleptűt, ahol
nem lesz koszos.
10. Nyomja a befecskendező tömlőt a
szelepre.
Szelep
Befújó tömlő
Teendők probléma esetén
Defektes gumiabroncs
7-10

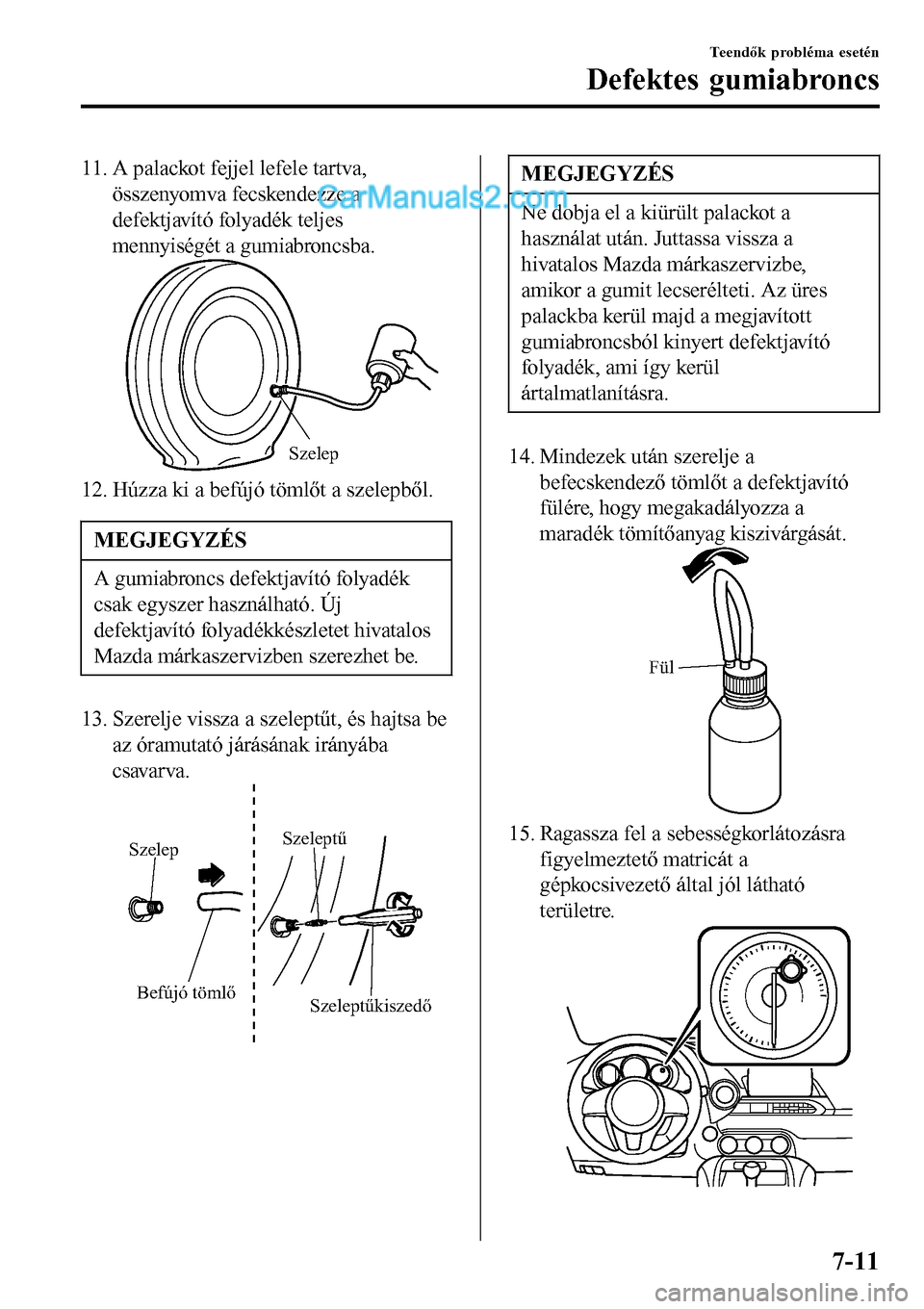

11. A palackot fejjel lefele tartva,
összenyomva fecskendezze a
defektjavító folyadék teljes
mennyiségét a gumiabroncsba.
Szelep
12. Húzza ki a befújó tömlőt a szelepből.
MEGJEGYZÉS
A gumiabroncs defektjavító folyadék
csak egyszer használható. Új
defektjavító folyadékkészletet hivatalos
Mazda márkaszervizben szerezhet be.
13. Szerelje vissza a szeleptűt, és hajtsa be
az óramutató járásának irányába
csavarva.
Befújó tömlő
Szeleptűkiszedő Szelep
Szeleptű
MEGJEGYZÉS
Ne dobja el a kiürült palackot a
használat után. Juttassa vissza a
hivatalos Mazda márkaszervizbe,
amikor a gumit lecserélteti. Az üres
palackba kerül majd a megjavított
gumiabroncsból kinyert defektjavító
folyadék, ami így kerül
ártalmatlanításra.
14. Mindezek után szerelje a
befecskendező tömlőt a defektjavító
fülére, hogy megakadályozza a
maradék tömítőanyag kiszivárgását.
Fül
15. Ragassza fel a sebességkorlátozásra
figyelmeztető matricát a
gépkocsivezető által jól látható
területre.
Teendők probléma esetén
Defektes gumiabroncs
7-11

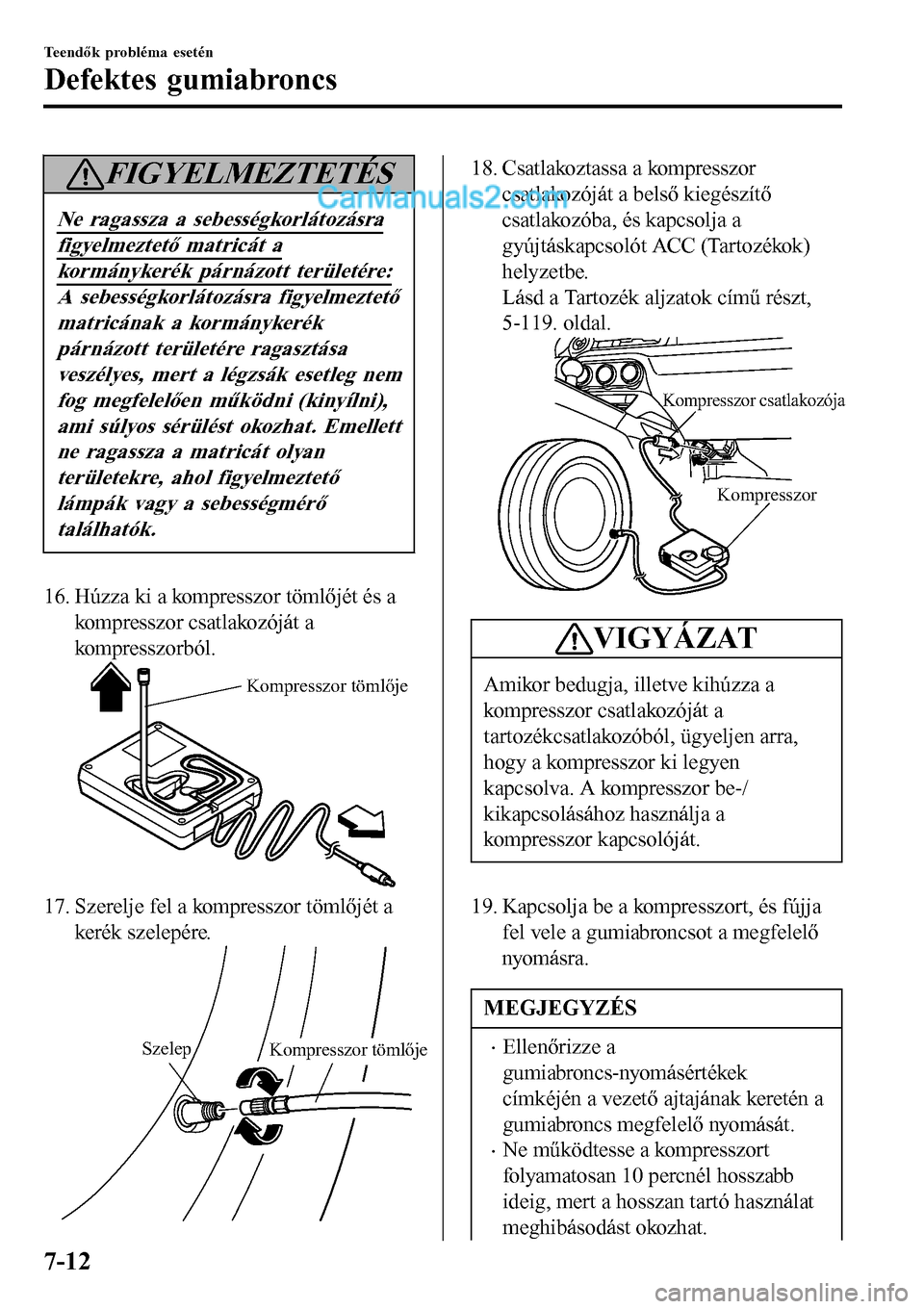

FIGYELMEZTETÉS
Ne ragassza a sebességkorlátozásra
figyelmeztető matricát a
kormánykerék párnázott területére:
A sebességkorlátozásra figyelmeztető
matricának a kormánykerék
párnázott területére ragasztása
veszélyes, mert a légzsák esetleg nem
fog megfelelően működni (kinyílni),
ami súlyos sérülést okozhat. Emellett
ne ragassza a matricát olyan
területekre, ahol figyelmeztető
lámpák vagy a sebességmérő
találhatók.
16. Húzza ki a kompresszor tömlőjét és a
kompresszor csatlakozóját a
kompresszorból.
Kompresszor tömlője
17. Szerelje fel a kompresszor tömlőjét a
kerék szelepére.
Szelep
Kompresszor tömlője
18. Csatlakoztassa a kompresszor
csatlakozóját a belső kiegészítő
csatlakozóba, és kapcsolja a
gyújtáskapcsolót ACC (Tartozékok)
helyzetbe.
Lásd a Tartozék aljzatok című részt,
5-119. oldal.
Kompresszor
Kompresszor csatlakozója
VIGYÁZAT
Amikor bedugja, illetve kihúzza a
kompresszor csatlakozóját a
tartozékcsatlakozóból, ügyeljen arra,
hogy a kompresszor ki legyen
kapcsolva. A kompresszor be-/
kikapcsolásához használja a
kompresszor kapcsolóját.
19. Kapcsolja be a kompresszort, és fújja
fel vele a gumiabroncsot a megfelelő
nyomásra.
MEGJEGYZÉS
•Ellenőrizze a
gumiabroncs-nyomásértékek
címkéjén a vezető ajtajának keretén a
gumiabroncs megfelelő nyomását.
•Ne működtesse a kompresszort
folyamatosan 10 percnél hosszabb
ideig, mert a hosszan tartó használat
meghibásodást okozhat.
Teendők probléma esetén
Defektes gumiabroncs
7-12

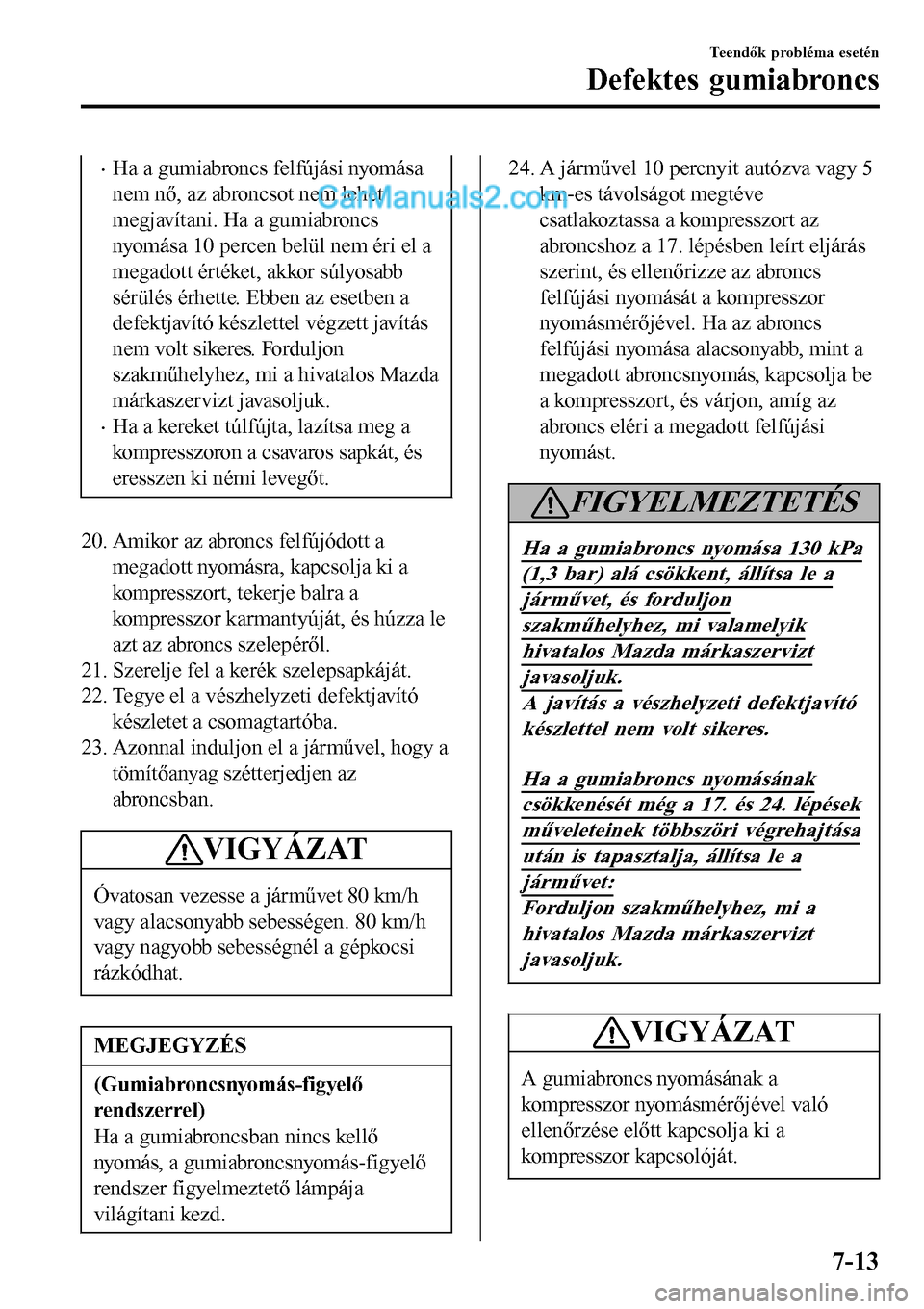

•Ha a gumiabroncs felfújási nyomása
nem nő, az abroncsot nem lehet
megjavítani. Ha a gumiabroncs
nyomása 10 percen belül nem éri el a
megadott értéket, akkor súlyosabb
sérülés érhette. Ebben az esetben a
defektjavító készlettel végzett javítás
nem volt sikeres. Forduljon
szakműhelyhez, mi a hivatalos Mazda
márkaszervizt javasoljuk.
•Ha a kereket túlfújta, lazítsa meg a
kompresszoron a csavaros sapkát, és
eresszen ki némi levegőt.
20. Amikor az abroncs felfújódott a
megadott nyomásra, kapcsolja ki a
kompresszort, tekerje balra a
kompresszor karmantyúját, és húzza le
azt az abroncs szelepéről.
21. Szerelje fel a kerék szelepsapkáját.
22. Tegye el a vészhelyzeti defektjavító
készletet a csomagtartóba.
23. Azonnal induljon el a járművel, hogy a
tömítőanyag szétterjedjen az
abroncsban.
VIGYÁZAT
Óvatosan vezesse a járművet 80 km/h
vagy alacsonyabb sebességen. 80 km/h
vagy nagyobb sebességnél a gépkocsi
rázkódhat.
MEGJEGYZÉS
(Gumiabroncsnyomás-figyelő
rendszerrel)
Ha a gumiabroncsban nincs kellő
nyomás, a gumiabroncsnyomás-figyelő
rendszer figyelmeztető lámpája
világítani kezd.
24. A járművel 10 percnyit autózva vagy 5
km-es távolságot megtéve
csatlakoztassa a kompresszort az
abroncshoz a 17. lépésben leírt eljárás
szerint, és ellenőrizze az abroncs
felfújási nyomását a kompresszor
nyomásmérőjével. Ha az abroncs
felfújási nyomása alacsonyabb, mint a
megadott abroncsnyomás, kapcsolja be
a kompresszort, és várjon, amíg az
abroncs eléri a megadott felfújási
nyomást.
FIGYELMEZTETÉS
Ha a gumiabroncs nyomása 130 kPa
(1,3 bar) alá csökkent, állítsa le a
járművet, és forduljon
szakműhelyhez, mi valamelyik
hivatalos Mazda márkaszervizt
javasoljuk.
A javítás a vészhelyzeti defektjavító
készlettel nem volt sikeres.
Ha a gumiabroncs nyomásának
csökkenését még a 17. és 24. lépések
műveleteinek többszöri végrehajtása
után is tapasztalja, állítsa le a
járművet:
Forduljon szakműhelyhez, mi a
hivatalos Mazda márkaszervizt
javasoljuk.
VIGYÁZAT
A gumiabroncs nyomásának a
kompresszor nyomásmérőjével való
ellenőrzése előtt kapcsolja ki a
kompresszor kapcsolóját.
Teendők probléma esetén
Defektes gumiabroncs
7-13

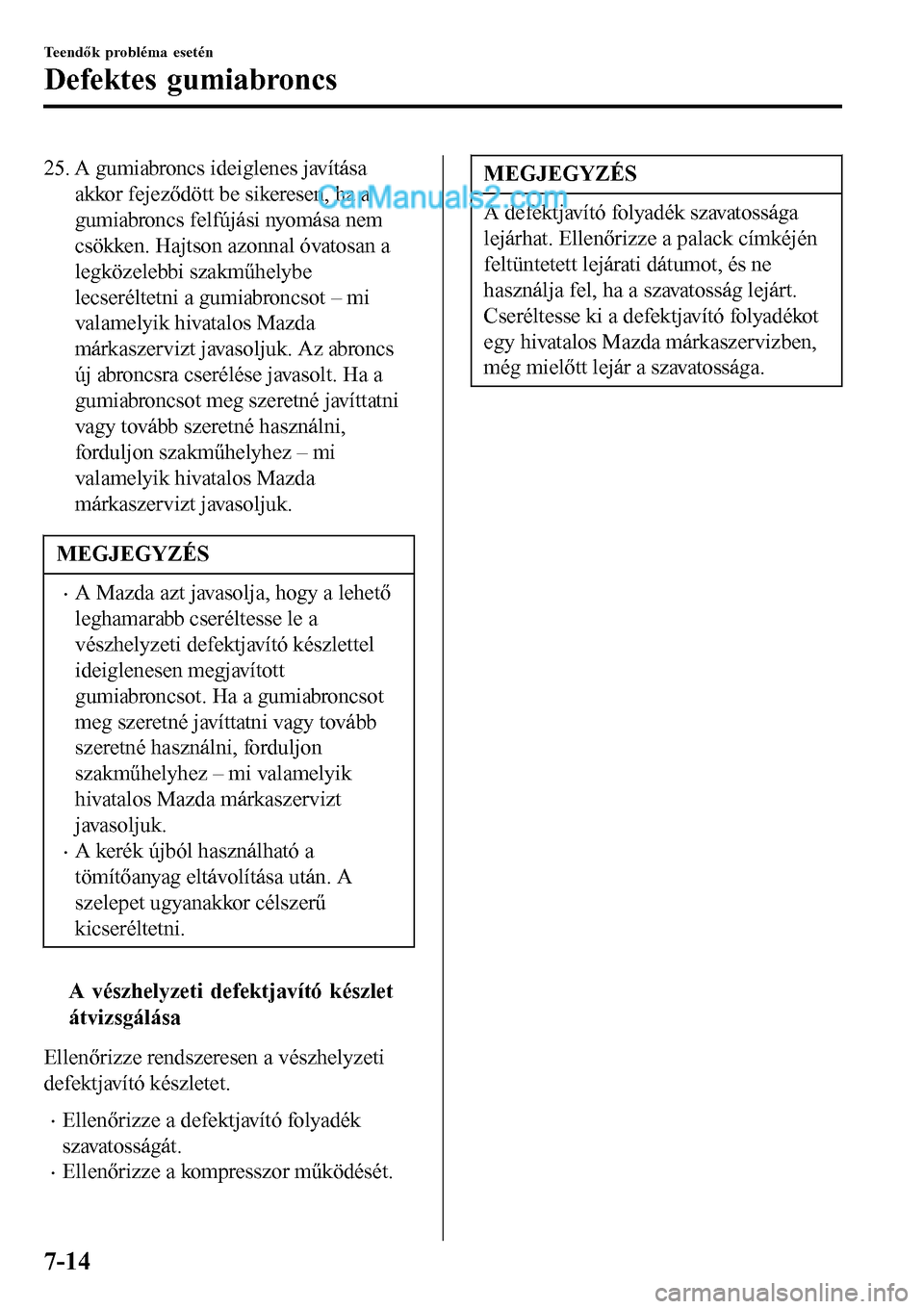

25. A gumiabroncs ideiglenes javítása
akkor fejeződött be sikeresen, ha a
gumiabroncs felfújási nyomása nem
csökken. Hajtson azonnal óvatosan a
legközelebbi szakműhelybe
lecseréltetni a gumiabroncsot – mi
valamelyik hivatalos Mazda
márkaszervizt javasoljuk. Az abroncs
új abroncsra cserélése javasolt. Ha a
gumiabroncsot meg szeretné javíttatni
vagy tovább szeretné használni,
forduljon szakműhelyhez – mi
valamelyik hivatalos Mazda
márkaszervizt javasoljuk.
MEGJEGYZÉS
•A Mazda azt javasolja, hogy a lehető
leghamarabb cseréltesse le a
vészhelyzeti defektjavító készlettel
ideiglenesen megjavított
gumiabroncsot. Ha a gumiabroncsot
meg szeretné javíttatni vagy tovább
szeretné használni, forduljon
szakműhelyhez – mi valamelyik
hivatalos Mazda márkaszervizt
javasoljuk.
•A kerék újból használható a
tömítőanyag eltávolítása után. A
szelepet ugyanakkor célszerű
kicseréltetni.
tA vészhelyzeti defektjavító készlet
átvizsgálása
Ellenőrizze rendszeresen a vészhelyzeti
defektjavító készletet.
•Ellenőrizze a defektjavító folyadék
szavatosságát.
•Ellenőrizze a kompresszor működését.
MEGJEGYZÉS
A defektjavító folyadék szavatossága
lejárhat. Ellenőrizze a palack címkéjén
feltüntetett lejárati dátumot, és ne
használja fel, ha a szavatosság lejárt.
Cseréltesse ki a defektjavító folyadékot
egy hivatalos Mazda márkaszervizben,
még mielőtt lejár a szavatossága.
Teendők probléma esetén
Defektes gumiabroncs
7-14
