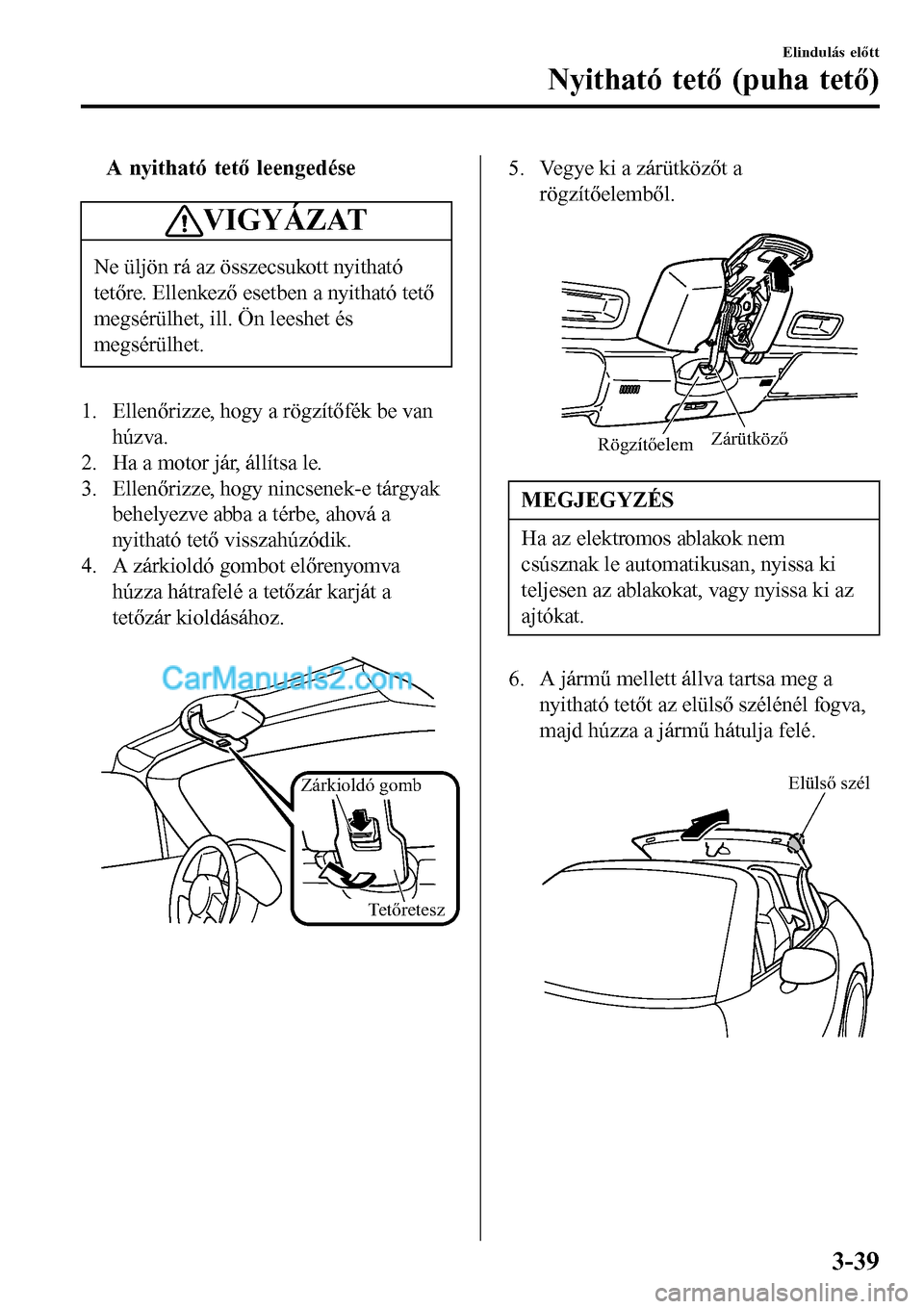

tA nyitható tető leengedése
VIGYÁZAT
Ne üljön rá az összecsukott nyitható
tetőre. Ellenkező esetben a nyitható tető
megsérülhet, ill. Ön leeshet és
megsérülhet.
1. Ellenőrizze, hogy a rögzítőfék be van
húzva.
2. Ha a motor jár, állítsa le.
3. Ellenőrizze, hogy nincsenek-e tárgyak
behelyezve abba a térbe, ahová a
nyitható tető visszahúzódik.
4. A zárkioldó gombot előrenyomva
húzza hátrafelé a tetőzár karját a
tetőzár kioldásához.

Tetőretesz Zárkioldó gomb
5. Vegye ki a zárütközőt a
rögzítőelemből.

RögzítőelemZárütköző
MEGJEGYZÉS
Ha az elektromos ablakok nem
csúsznak le automatikusan, nyissa ki
teljesen az ablakokat, vagy nyissa ki az
ajtókat.
6. A jármű mellett állva tartsa meg a
nyitható tetőt az elülső szélénél fogva,
majd húzza a jármű hátulja felé.

Elülső szél
Elindulás előtt
Nyitható tető (puha tető)
3-39

MEGJEGYZÉS
A nyitható tető utastérből történő
leengedéséhez használja a nyitható tető
fogantyúit.

Nyitható tető fogantyúi
7. Mozgassa a nyitható tetőt hátrafelé,
majd hajtsa be, ezzel egy időben pedig
enyhén nyomja be a hátsó ablakot.

8. A nyitható tető hátsó végét lenyomva
tartva nyomja le az elülső végét addig,
amíg egy reteszelő hang hallatszik.
A visszahúzott nyitható tetőt kissé
megrázva ellenőrizze, hogy
biztonságosan van-e reteszelve.

ttA nyitható tető felemelése
1. Ellenőrizze, hogy a rögzítőfék be van
húzva.
2. Ha a motor jár, állítsa le.
3. Húzza fel a kioldókart a retesz
kioldásához.

Kioldókar
Elindulás előtt
Nyitható tető (puha tető)
3-40

4. A jármű mellett állva tartsa meg a
nyitható tetőt az elülső szélénél fogva,
majd húzza a jármű eleje felé.

Elülső szél
MEGJEGYZÉS
•Ha az elektromos ablakok nem
csúsznak le automatikusan, nyissa ki
teljesen az ablakokat, vagy nyissa ki
az ajtókat.
•A nyitható tető utastérből történő
felemeléséhez használja a nyitható
tető fogantyúit.

Nyitható tető fogantyúi
5. Az ülésben ülve fogja meg a nyitható
tető fogantyúit, majd nyomja a nyitható
tetőt a szélvédőnek.
Ellenőrizze, hogy az ütőzár
összekapcsolódik-e a rögzítőelemmel,
lassan mozgassa meg a fedélreteszt,
majd nyomja felfelé a fedélreteszt
addig, amíg kattanó hang hallatszik.

Nyitható tető fogantyúi
Zárütköző Rögzítőelem
Elindulás előtt
Nyitható tető (puha tető)
3-41

VIGYÁZAT
•Ha úgy közlekedik, hogy a nyitható
tető nincs teljesen reteszelve,
károsodhat a nyitható tető.
Ha a zárkioldó gombon a piros jelzés
látható, akkor a nyitható tető nincs
bezárva. A nyitható tető zárása után
győződjön meg, hogy a piros jelzés
nem látható.

Rögzített pozíció
Kioldott pozíció
Piros jelölés
•Ne permetezzen közvetlenül vizet az
ablak és a nyitható tető szegélyei
közelébe, ha a puha tetőn összegyűlt
szennyeződést vízzel öblíti le.
Ellenkező esetben víz kerülhet a
járműbe.
Lásd a Nyitható tető karbantartása
című részt, 6-60. oldal.
MEGJEGYZÉS
•A nyitható tető összetapadhat, ha
hosszú ideig lecsukva marad. Ezért,
ha fedél összetapad, akkor nehéz
lehet beakasztani a zárütközőt a
rögzítőelembe.
•Győződjön meg a nyitható tető
biztonságos reteszeléséről úgy, hogy
felfelé nyomja. Ha továbbra is
lazának hangzik (kattog) a felső
retesszel történő rögzítést követően,
ellenőriztesse szakemberrel, mi egy
hivatalos Mazda márkaszervizt
javaslunk.
Elindulás előtt
Nyitható tető (puha tető)
3-42

Nyitható tető (lehajtható tető)
A lehajtható tető elektromos módon, a járműben található kapcsoló segítségével nyitható/
zárható. A nyitás/zárás során a tető és az ablaküveg egyszerre lép működésbe. Az első tető a
hátsó tető alatti tárolóhelyre kerül be.
Első tető
Hátsó tető
Nyitás
Zárás
Elindulás előtt
Nyitható tető (lehajtható tető)
3-43

tA lehajtható tetővel kapcsolatos elővigyázatossági intézkedések
FIGYELMEZTETÉS
A tető működtetése előtt mindig ellenőrizze, hogy ne legyenek más emberek a
jármű közelében:
Ha a tető váratlanul működésbe lép, és valamilyen testrész becsípődik, az
balesetet vagy súlyos sérülést okozhat.
Üljön az ülésbe megfelelően megfeszített biztonsági övvel a jármű mozgása
közben:
Rendkívül veszélyes, ha a mozgó járműben feláll, vagy ráül a hátsó tetőre vagy a
középső konzolra. Hirtelen irányváltoztatás vagy ütközés esetén súlyos vagy akár
halálos sérülést is szenvedhet.
A tető mozgása közben a kezét és ujjait mindig tartsa távol a rögzítőszerkezettől:
Veszélyes lehet, ha kezét vagy az ujjait a rögzítőszerkezetekhez közelíti. Kezét
vagy az ujjait a szerkezet elkaphatja és sérülést okozhat.
VIGYÁZAT
•Ha nyitott tető mellett kiszáll a járműből vagy beszáll a járműbe, figyeljen oda, hogy ne
üsse be a fejét vagy valamely testrészét a szélvédő ablakának sarkába. Ez balesetet
okozhat.
•Ne vezesse a járművet részlegesen nyitott tetővel. Ezzel kárt tehet a tetőben, vagy
váratlan balesetet okozhat.
•Ne hagyja, hogy gyermekek játszanak a lehajtható tető kapcsolójával.
•Ne helyezzen tárgyakat vagy csomagokat a hátsó tető és a hátsó üveg közelébe, vagy az
első tető tárolóhelyére. Akár kicsi tárgyak is jelenthetnek problémát és okozhatnak
károkat.
•Távolítsa el a tetőn vagy a tető körül felgyűlt leveleket. Ha nem távolítja el a leveleket,
azok eltömíthetik a vízelvezető-kimeneteket.
•A tető nyitása előtt ellenőrizze, hogy a hátsó ablak páramentesítője ki van-e kapcsolva.
Ellenkező esetben a páramentesítő által generált hő károsíthatja a tetőt és a jármű
belsejének anyagát.
•A tető nyitásakor/zárásakor ellenőrizze, hogy nincsenek-e akadályok a tető fölött
(körülbelül 1,6 méterre a talajtól), hogy a művelet biztosan ne károsítsa a tetőt vagy az
akadályt.
•A tető nyitásakor/zárásakor ne helyezzen terhet az első vagy a hátsó tetőre. Ezzel kárt
tehet a tető nyitó-/zárómechanizmusában.
Elindulás előtt
Nyitható tető (lehajtható tető)
3-44

•A tető vízzel való tisztításakor ne permetezzen közvetlenül vizet az ablak és a tető
szegélyeinek közelébe. Ellenkező esetben víz kerülhet az utastérbe.
Lásd a Nyitható tetejű modell karbantartása című részt, 6-62. oldal.
•A tető felnyitásakor/lezárásakor álljon kemény, egyenletes talajra, és olyan biztonságos
helyre, ahol a jármű nem akadályozza a forgalmat. Ha a tetőt lejtőn vagy emelkedőn
nyitja fel/zárja le, a tető nyitó-/zárómechanizmusa károsodhat.
•Ne haladjon át automata autómosón, mivel ezzel kárt tehet a tetőben.
•Ne nyissa fel/zárja le a tetőt erővel, ha a környezeti hőmérséklet alacsony, és a tető
vagy a környező terület fagyos, mivel ezzel kárt tehet a tetőben.
•A tető nedves állapotban történő felnyitása azzal járhat, hogy víz csepeg az utastérbe.
•Ne nyissa fel/zárja le a tetőt erős szélben, mivel ezzel kárt tehet a tetőben.
MEGJEGYZÉS
•A tető nyitásakor ügyeljen rá, hogy a járműben lévő tárgyakat ne fújja el a szél.
•Rögzítsen minden, a jármű belsejében nem rögzített tárgyat, mielőtt nyitott tetővel
elindul.
•A lopás vagy rongálás megelőzése érdekében, illetve, hogy az utastér száraz maradjon,
zárja le a tetőt, és zárja be mindkét ajtót a jármű elhagyásakor.
•Az elektromos ablakok a tető nyitásával/zárásával összhangban automatikusan
lehúzódnak. Ez szándékos, mivel így könnyebb a funkció használata, tehát nem jelez
problémát.
Ha a jármű karbantartása vagy más ok miatt az akkumulátort leválasztják, akkor az
elektromos ablakok nem fognak automatikusan le- vagy felhúzódni. Ha az elektromos
ablakok nem húzódnak le, állítsa vissza az elektromos ablakok automatikus nyitó-/
zárómechanizmusát.
Lásd Az elektromos ablakemelők működtetése című részt, 3-34. oldal.
•A szélterelő csökkenti az utastérbe hátulról beáramló levegő mennyiségét nyitott
tetővel történő utazás közben.
Lásd a „Szélterelő” c. részt, 5-127. oldal.
Elindulás előtt
Nyitható tető (lehajtható tető)
3-45

tMűködés jelzése
Működést jelző lámpa
Ha ég
Azt jelzi, hogy a tetőt csak részlegesen nyitották fel.
Ha villog
Azt jelzi, hogy a tetőt épp felnyitják, lezárják. (A kapcsoló működtetése közben)
Ha nem ég
Azt jelzi, hogy a tető teljesen fel van nyitva/le van zárva.
MEGJEGYZÉS
Ha a működést jelző lámpa gyorsan villog, az a rendszer hibájára utalhat. Konzultáljon
egy hivatalos Mazda márkaszervizzel.
Elindulás előtt
Nyitható tető (lehajtható tető)
3-46
