2017 FIAT 500X Manual de Uso e Manutenção (in Portuguese)

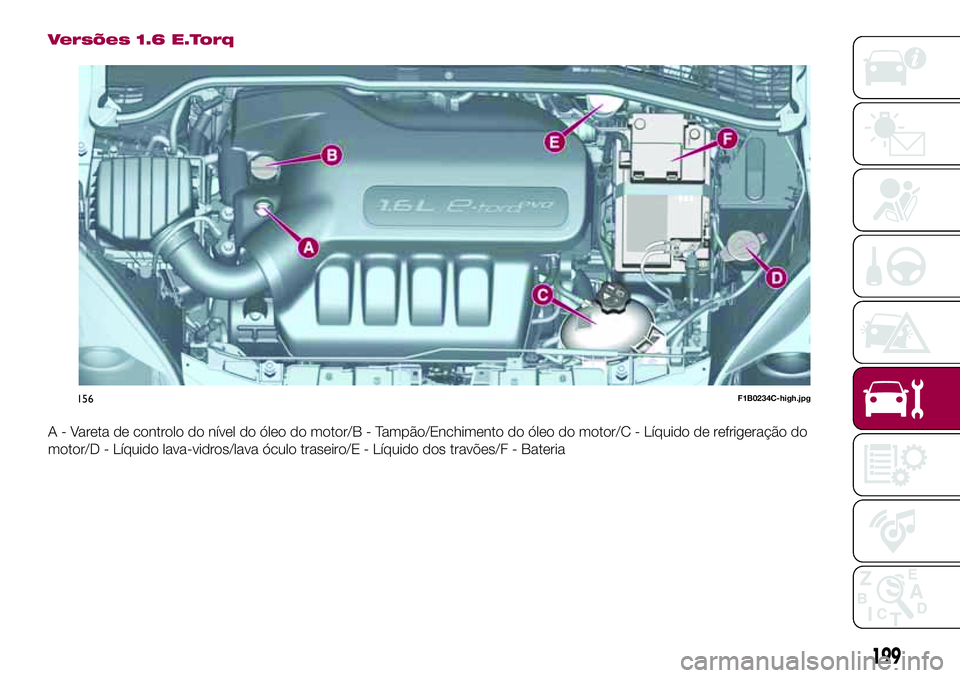

Versões 1.6 E.Torq
A - Vareta de controlo do nível do óleo do motor/B - Tampão/Enchimento do óleo do motor/C - Líquido de refrigeração do
motor/D - Líquido lava-vidros/lava óculo traseiro/E - Líquido dos travões/F - Bateria
199

Versão 2.4 Tigershark (se presente)
A - Vareta de controlo do nível do óleo do motor/B - Tampão/Enchimento do óleo do motor/C - Líquido de refrigeração do
motor/D - Líquido lava-vidros/lava óculo traseiro/E - Líquido dos travões/F - Bateria
157F1B0399C
200
MANUTENÇÃO E CUIDADOS

Versão 1.3 16V Multijet
A - Vareta de controlo do nível do óleo do motor/B - Tampão/Enchimento do óleo do motor/C - Líquido de refrigeração do
motor/D - Líquido lava-vidros/lava óculo traseiro/E - Líquido dos travões/F - Bateria
NOTA Para aceder à tampa/enchimento de óleo do motor B, é necessário retirar a cobertura G, no ponto indicado pela seta.
158F1B0239C
201

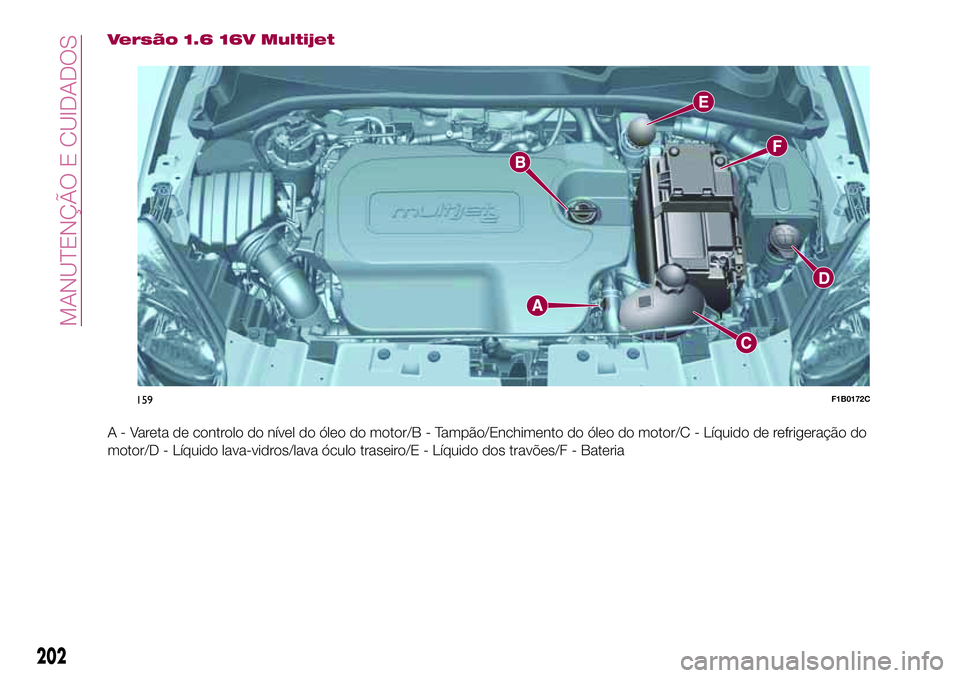

Versão 1.6 16V Multijet
A - Vareta de controlo do nível do óleo do motor/B - Tampão/Enchimento do óleo do motor/C - Líquido de refrigeração do
motor/D - Líquido lava-vidros/lava óculo traseiro/E - Líquido dos travões/F - Bateria
159F1B0172C
202
MANUTENÇÃO E CUIDADOS

Versão 2.0 16V Multijet
A - Vareta de controlo do nível do óleo do motor/B - Tampão/Enchimento do óleo do motor/C - Líquido de refrigeração do
motor/D - Líquido lava-vidros/lava óculo traseiro/E - Líquido dos travões/F - Bateria
160F1B0173C
203

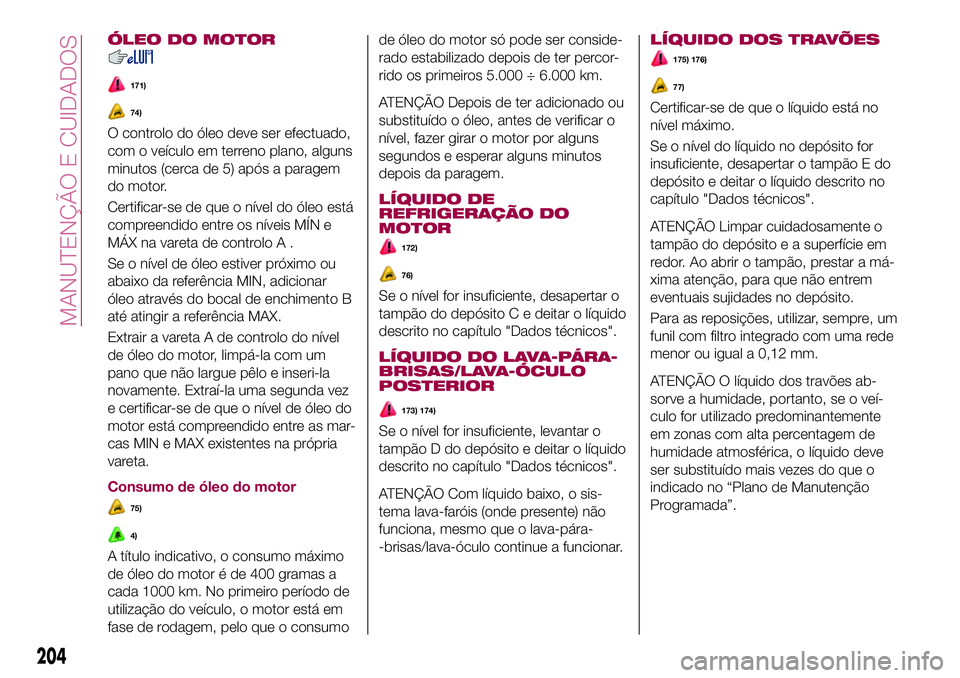

ÓLEO DO MOTOR
171)
74)
O controlo do óleo deve ser efectuado,
com o veículo em terreno plano, alguns
minutos (cerca de 5) após a paragem
do motor.
Certificar-se de que o nível do óleo está
compreendido entre os níveis MÍN e
MÁX na vareta de controlo A .
Se o nível de óleo estiver próximo ou
abaixo da referência MIN, adicionar
óleo através do bocal de enchimento B
até atingir a referência MAX.
Extrair a vareta A de controlo do nível
de óleo do motor, limpá-la com um
pano que não largue pêlo e inseri-la
novamente. Extraí-la uma segunda vez
e certificar-se de que o nível de óleo do
motor está compreendido entre as mar-
cas MIN e MAX existentes na própria
vareta.
Consumo de óleo do motor
75)
4)
A título indicativo, o consumo máximo
de óleo do motor é de 400 gramas a
cada 1000 km. No primeiro período de
utilização do veículo, o motor está em
fase de rodagem, pelo que o consumode óleo do motor só pode ser conside-
rado estabilizado depois de ter percor-
rido os primeiros 5.000 ÷ 6.000 km.
ATENÇÃO Depois de ter adicionado ou
substituído o óleo, antes de verificar o
nível, fazer girar o motor por alguns
segundos e esperar alguns minutos
depois da paragem.
LÍQUIDO DE
REFRIGERAÇÃO DO
MOTOR
172)
76)
Se o nível for insuficiente, desapertar o
tampão do depósito C e deitar o líquido
descrito no capítulo "Dados técnicos".
LÍQUIDO DO LAVA-PÁRA-
BRISAS/LAVA-ÓCULO
POSTERIOR
173) 174)
Se o nível for insuficiente, levantar o
tampão D do depósito e deitar o líquido
descrito no capítulo "Dados técnicos".
ATENÇÃO Com líquido baixo, o sis-
tema lava-faróis (onde presente) não
funciona, mesmo que o lava-pára-
-brisas/lava-óculo continue a funcionar.LÍQUIDO DOS TRAVÕES
175) 176)
77)
Certificar-se de que o líquido está no
nível máximo.
Se o nível do líquido no depósito for
insuficiente, desapertar o tampão E do
depósito e deitar o líquido descrito no
capítulo "Dados técnicos".
ATENÇÃO Limpar cuidadosamente o
tampão do depósito e a superfície em
redor. Ao abrir o tampão, prestar a má-
xima atenção, para que não entrem
eventuais sujidades no depósito.
Para as reposições, utilizar, sempre, um
funil com filtro integrado com uma rede
menor ou igual a 0,12 mm.
ATENÇÃO O líquido dos travões ab-
sorve a humidade, portanto, se o veí-
culo for utilizado predominantemente
em zonas com alta percentagem de
humidade atmosférica, o líquido deve
ser substituído mais vezes do que o
indicado no “Plano de Manutenção
Programada”.
204
MANUTENÇÃO E CUIDADOS

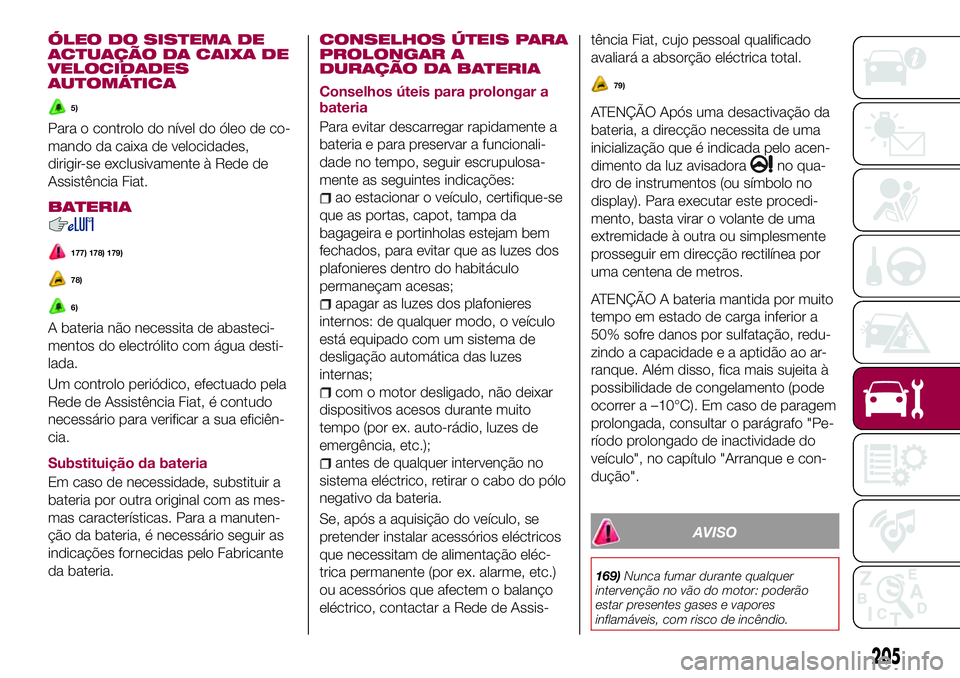

ÓLEO DO SISTEMA DE
ACTUAÇÃO DA CAIXA DE
VELOCIDADES
AUTOMÁTICA
5)
Para o controlo do nível do óleo de co-
mando da caixa de velocidades,
dirigir-se exclusivamente à Rede de
Assistência Fiat.
BATERIA
177) 178) 179)
78)
6)
A bateria não necessita de abasteci-
mentos do electrólito com água desti-
lada.
Um controlo periódico, efectuado pela
Rede de Assistência Fiat, é contudo
necessário para verificar a sua eficiên-
cia.
Substituição da bateria
Em caso de necessidade, substituir a
bateria por outra original com as mes-
mas características. Para a manuten-
ção da bateria, é necessário seguir as
indicações fornecidas pelo Fabricante
da bateria.
CONSELHOS ÚTEIS PARA
PROLONGAR A
DURAÇÃO DA BATERIA
Conselhos úteis para prolongar a
bateria
Para evitar descarregar rapidamente a
bateria e para preservar a funcionali-
dade no tempo, seguir escrupulosa-
mente as seguintes indicações:
ao estacionar o veículo, certifique-se
que as portas, capot, tampa da
bagageira e portinholas estejam bem
fechados, para evitar que as luzes dos
plafonieres dentro do habitáculo
permaneçam acesas;
apagar as luzes dos plafonieres
internos: de qualquer modo, o veículo
está equipado com um sistema de
desligação automática das luzes
internas;
com o motor desligado, não deixar
dispositivos acesos durante muito
tempo (por ex. auto-rádio, luzes de
emergência, etc.);
antes de qualquer intervenção no
sistema eléctrico, retirar o cabo do pólo
negativo da bateria.
Se, após a aquisição do veículo, se
pretender instalar acessórios eléctricos
que necessitam de alimentação eléc-
trica permanente (por ex. alarme, etc.)
ou acessórios que afectem o balanço
eléctrico, contactar a Rede de Assis-tência Fiat, cujo pessoal qualificado
avaliará a absorção eléctrica total.
79)
ATENÇÃO Após uma desactivação da
bateria, a direcção necessita de uma
inicialização que é indicada pelo acen-
dimento da luz avisadora
no qua-
dro de instrumentos (ou símbolo no
display). Para executar este procedi-
mento, basta virar o volante de uma
extremidade à outra ou simplesmente
prosseguir em direcção rectilínea por
uma centena de metros.
ATENÇÃO A bateria mantida por muito
tempo em estado de carga inferior a
50% sofre danos por sulfatação, redu-
zindo a capacidade e a aptidão ao ar-
ranque. Além disso, fica mais sujeita à
possibilidade de congelamento (pode
ocorrer a –10°C). Em caso de paragem
prolongada, consultar o parágrafo "Pe-
ríodo prolongado de inactividade do
veículo", no capítulo "Arranque e con-
dução".
AVISO
169)Nunca fumar durante qualquer
intervenção no vão do motor: poderão
estar presentes gases e vapores
inflamáveis, com risco de incêndio.
205

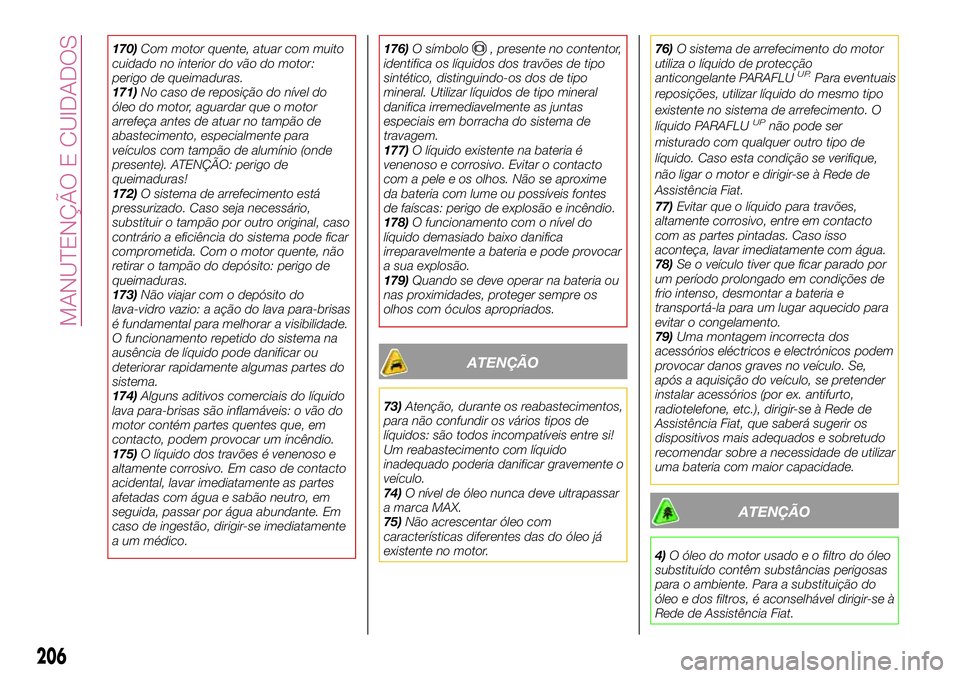

170)Com motor quente, atuar com muito
cuidado no interior do vão do motor:
perigo de queimaduras.
171)No caso de reposição do nível do
óleo do motor, aguardar que o motor
arrefeça antes de atuar no tampão de
abastecimento, especialmente para
veículos com tampão de alumínio (onde
presente). ATENÇÃO: perigo de
queimaduras!
172)O sistema de arrefecimento está
pressurizado. Caso seja necessário,
substituir o tampão por outro original, caso
contrário a eficiência do sistema pode ficar
comprometida. Com o motor quente, não
retirar o tampão do depósito: perigo de
queimaduras.
173)Não viajar com o depósito do
lava-vidro vazio: a ação do lava para-brisas
é fundamental para melhorar a visibilidade.
O funcionamento repetido do sistema na
ausência de líquido pode danificar ou
deteriorar rapidamente algumas partes do
sistema.
174)Alguns aditivos comerciais do líquido
lava para-brisas são inflamáveis: o vão do
motor contém partes quentes que, em
contacto, podem provocar um incêndio.
175)O líquido dos travões é venenoso e
altamente corrosivo. Em caso de contacto
acidental, lavar imediatamente as partes
afetadas com água e sabão neutro, em
seguida, passar por água abundante. Em
caso de ingestão, dirigir-se imediatamente
a um médico.176)O símbolo, presente no contentor,
identifica os líquidos dos travões de tipo
sintético, distinguindo-os dos de tipo
mineral. Utilizar líquidos de tipo mineral
danifica irremediavelmente as juntas
especiais em borracha do sistema de
travagem.
177)O líquido existente na bateria é
venenoso e corrosivo. Evitar o contacto
com a pele e os olhos. Não se aproxime
da bateria com lume ou possíveis fontes
de faíscas: perigo de explosão e incêndio.
178)O funcionamento com o nível do
líquido demasiado baixo danifica
irreparavelmente a bateria e pode provocar
a sua explosão.
179)Quando se deve operar na bateria ou
nas proximidades, proteger sempre os
olhos com óculos apropriados.
ATENÇÃO
73)Atenção, durante os reabastecimentos,
para não confundir os vários tipos de
líquidos: são todos incompatíveis entre si!
Um reabastecimento com líquido
inadequado poderia danificar gravemente o
veículo.
74)O nível de óleo nunca deve ultrapassar
a marca MAX.
75)Não acrescentar óleo com
características diferentes das do óleo já
existente no motor.76)O sistema de arrefecimento do motor
utiliza o líquido de protecção
anticongelante PARAFLU
UP.Para eventuais
reposições, utilizar líquido do mesmo tipo
existente no sistema de arrefecimento. O
líquido PARAFLU
UPnão pode ser
misturado com qualquer outro tipo de
líquido. Caso esta condição se verifique,
não ligar o motor e dirigir-se à Rede de
Assistência Fiat.
77)Evitar que o líquido para travões,
altamente corrosivo, entre em contacto
com as partes pintadas. Caso isso
aconteça, lavar imediatamente com água.
78)Se o veículo tiver que ficar parado por
um período prolongado em condições de
frio intenso, desmontar a bateria e
transportá-la para um lugar aquecido para
evitar o congelamento.
79)Uma montagem incorrecta dos
acessórios eléctricos e electrónicos podem
provocar danos graves no veículo. Se,
após a aquisição do veículo, se pretender
instalar acessórios (por ex. antifurto,
radiotelefone, etc.), dirigir-se à Rede de
Assistência Fiat, que saberá sugerir os
dispositivos mais adequados e sobretudo
recomendar sobre a necessidade de utilizar
uma bateria com maior capacidade.
ATENÇÃO
4)O óleo do motor usado e o filtro do óleo
substituído contêm substâncias perigosas
para o ambiente. Para a substituição do
óleo e dos filtros, é aconselhável dirigir-se à
Rede de Assistência Fiat.
206
MANUTENÇÃO E CUIDADOS
