2017 FIAT 500X Manual de Uso e Manutenção (in Portuguese)

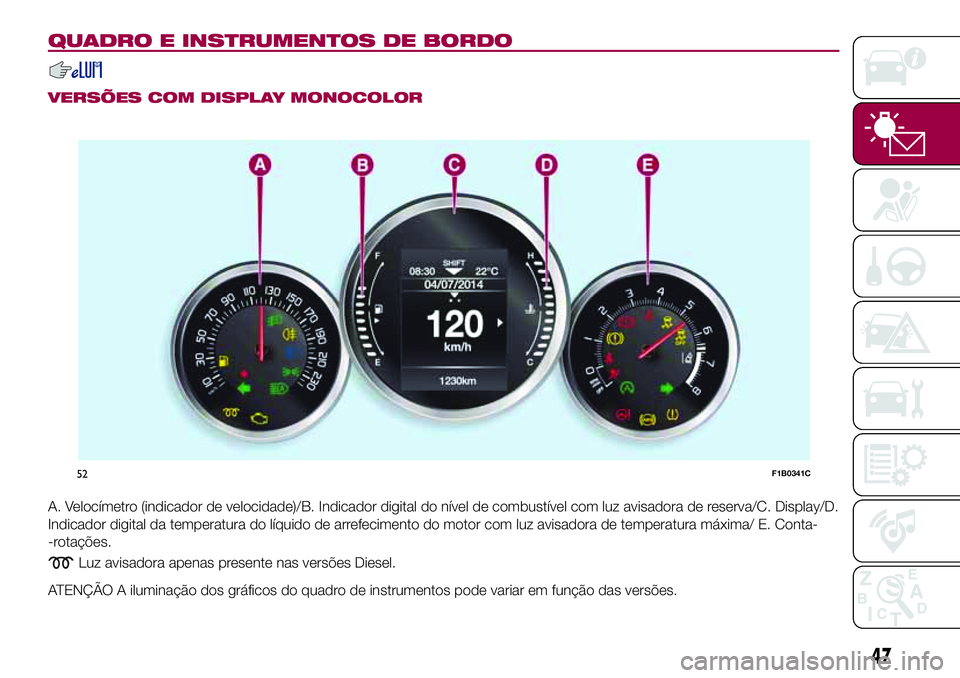

QUADRO E INSTRUMENTOS DE BORDO
VERSÕES COM DISPLAY MONOCOLOR
A. Velocímetro (indicador de velocidade)/B. Indicador digital do nível de combustível com luz avisadora de reserva/C. Display/D.
Indicador digital da temperatura do líquido de arrefecimento do motor com luz avisadora de temperatura máxima/ E. Conta-
-rotações.
Luz avisadora apenas presente nas versões Diesel.
ATENÇÃO A iluminação dos gráficos do quadro de instrumentos pode variar em função das versões.
52F1B0341C
47

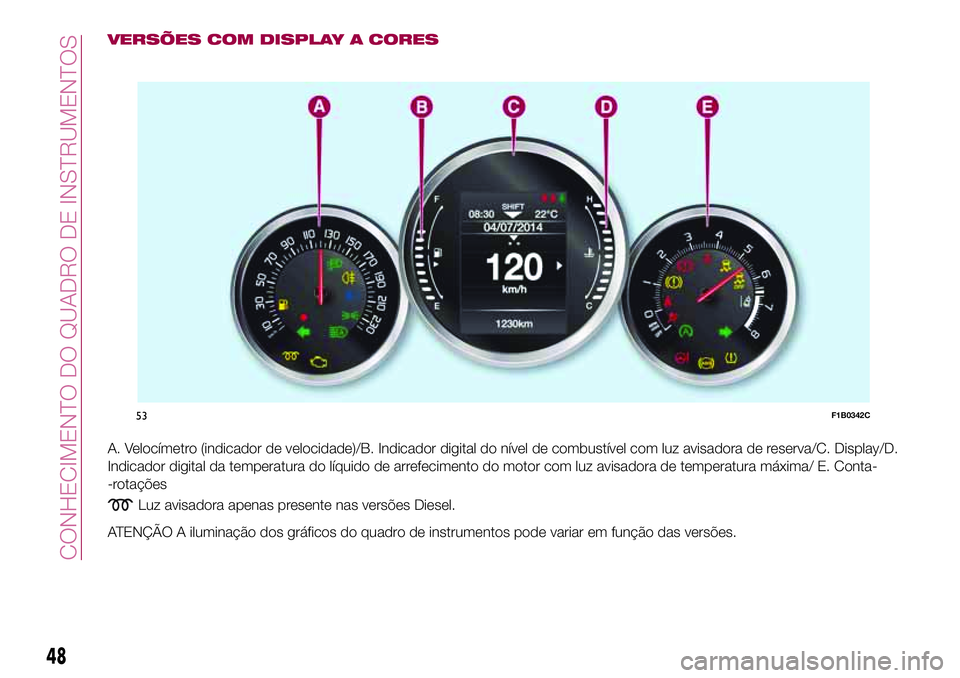

VERSÕES COM DISPLAY A CORES
A. Velocímetro (indicador de velocidade)/B. Indicador digital do nível de combustível com luz avisadora de reserva/C. Display/D.
Indicador digital da temperatura do líquido de arrefecimento do motor com luz avisadora de temperatura máxima/ E. Conta-
-rotações
Luz avisadora apenas presente nas versões Diesel.
ATENÇÃO A iluminação dos gráficos do quadro de instrumentos pode variar em função das versões.
53F1B0342C
48
CONHECIMENTO DO QUADRO DE INSTRUMENTOS

DISPLAY
DESCRIÇÃO
O veículo está equipado com display,
capaz de oferecer informações úteis ao
condutor durante a condução do
veículo.
No display fig. 54 são visualizadas as
seguintes informações:
A: hora, Gear Shift Indicator
(indicações da mudança de velocidade
- onde presente), engate da mudança
(apenas versões com caixa
automática), temperatura exterior,
indicações da bússola (onde presente),
data.
B: velocidade do veículo, mensagens
de advertência/eventuais sinalazações
de avaria.
C: quilómetros (ou milhas) totais
percorridos e ícones de eventuais
sinalazações de avaria.
GEAR SHIFT INDICATOR(onde presente)
O sistema Gear Shift Indicator (GSI)
sugere ao condutor o momento em
que efectuar uma mudança de veloci-
dade através de uma indicação especí-
fica no display
Através do GSI o condutor é avisado
que a passagem para outra mudança
permitiria uma poupança em termos de
consumos.
Quando no display aparece o ícone
SHIFT UP (
SHIFT), o GSI sugere
passar para uma velocidade com rela-
ção superior e quando aparece o ícone
SHIFT DOWN (
SHIFT), o GSI sugere
passar para uma velocidade com rela-
ção inferior.
A indicação permanece visualizada nodisplay até que seja efectuada uma
mudança de velocidade ou até as con-
dições de condução entrem num perfil
de missão tal que não é necessária
uma mudança de velocidade para opti-
mizar os consumos.
BOTÕES DE COMANDO
Estão localizados no lado esquerdo do
volante fig. 55.
Permitem seleccionar e interagir com
as opções do "Menu principal" do dis-
play (consultar o parágrafo "Menu prin-
cipal").
/: premir e soltar os botões
para aceder ao Menu principal e para
percorrer para cima ou para baixo as
várias opções do Menu e dos
submenus.
/: premir e soltar os botões
para aceder às visualizações de
informação ou aos submenus de uma
08:30
KM/H
120
22°C
04/07/2014
1230km
54F1B0179C
55F1B0183C
49

opção do Menu principal.
OK: premir o botão para
aceder/seleccionar as visualizações de
informação ou os submenus de uma
opção do Menu principal. Manter o
botão premido durante 1 segundo para
redefinir as funções visualizadas/
seleccionadas.
MENU PRINCIPAL
O Menu é constituído pelas seguintes
opções:
TRIP
MOOD SELECTOR (o DRIVE MODE
INFO VEÍCULO
DRIVER ASSIST
ÁUDIO
TELEFONE
NAVEGAÇÃO
ALERTAS
DEF. VEÍCULO
Def. Veículo (Modificar as defini-
ções do veículo)
Esta opção de Menu permite modificar
as definições relativas a:
"Visor";
"Unidade de medida";
"Relógio & Data";
"Segurança"
"Segurança & Assistência";
"Luzes";
"Portas & Bloqueio portas".Visor
Selecionando a opção “Visor” é possí-
vel aceder às definições/informações
relativas a: “Idioma”, “Ver telefone”, “Ver
navegação”, “Reiniciar Trip B autom.”,
“Repetição Drive Mode” (o
"Unidade de medida"
Selecionando a opção "Unidade de
medida" é possível selecionar a uni-
dade de medida escolhendo entre: “Im-
perial”, “Métrico”, “Personalizado”.
"Relógio & Data"
Selecionando o menu "Relógio & Data"
é possível efetuar as seguintes regula-
ções: "Acerta hora", "Formato hora",
"Acerta data".
"Segurança"
Selecionando a opção "Segurança" é
possível efetuar as seguintes regula-
ções: "AIRBAG passageiro", "Speed
limit", "Beep cintos segurança", Hill
Hold Control".
A regulação "AIRBAG passageiro" per-
mite a ativação/desativação do airbag
do passageiro:
proteção do passageiro ativada:
acendimento, com luz fixa, do LED
ONlocalizado no tablier.
proteção do passageiro
desativada: acendimento, com luz
fixa, do LED
OFFlocalizado no
tablier.
"Segurança & Assistência"
Para as regulações possíveis, consultar
o parágrafoUconnect™no capítulo
específico.
"Luzes"
Selecionando a opção “Luzes” é possí-
vel efetuar as seguintes regulações:
“Luzes do habitáculo”, “Sensor faróis”,
“Follow me”, “Faróis ao abrir”, “Máxim.
autom.”, “Luzes diurnas”, “Luzes cor-
nering”.
"Portas & bloqueio portas"
Selecionando a opção "Portas & blo-
queio portas" é possível efetuar as se-
guintes regulações: “Autoclose”, “Desb.
port. saída”, “Luzes ao trancar”, “Bu-
zina ao trancar”, “Buzina ativ. rem.”,
“Destr. porta à dist.”, “Destr. porta” (ver-
sões com Keyless Entry), “Keyless En-
try”.
NOTA Na presença do sistema
Uconnect™algumas opções do Menu
são visualizadas e geridas no display
deste último e não no display do qua-
dro de instrumentos (consultar as indi-
cações no capítulo “Multimédia” ou no
suplemento disponível online).
50
CONHECIMENTO DO QUADRO DE INSTRUMENTOS
para versões/mercados) (onde presente) /
GSI
(o “Repetição Mood Selector”) (onde
presente).

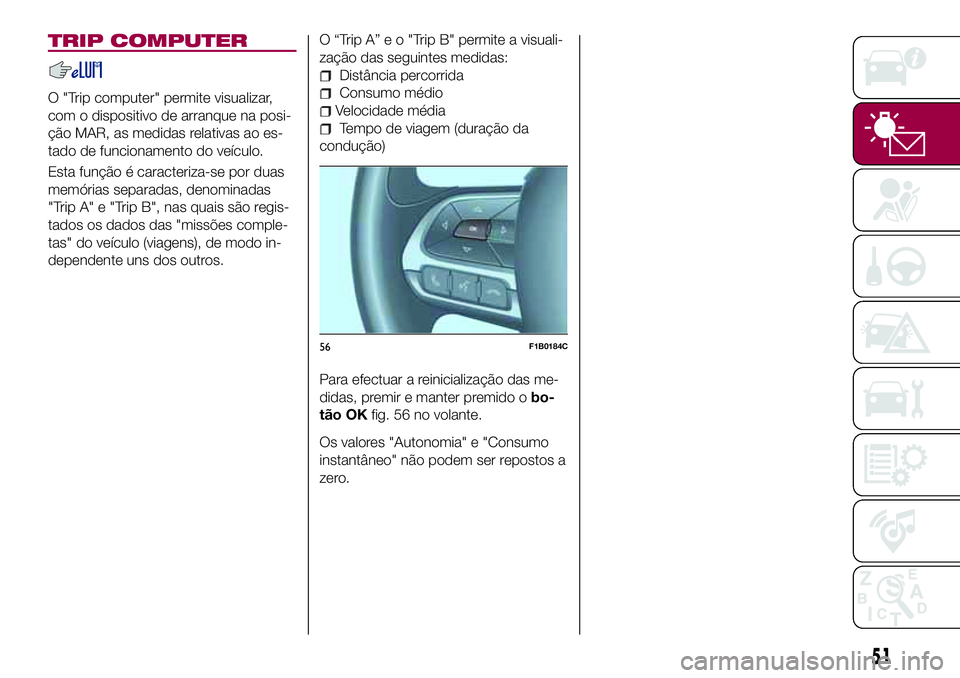

TRIP COMPUTER
O "Trip computer" permite visualizar,
com o dispositivo de arranque na posi-
ção MAR, as medidas relativas ao es-
tado de funcionamento do veículo.
Esta função é caracteriza-se por duas
memórias separadas, denominadas
"Trip A" e "Trip B", nas quais são regis-
tados os dados das "missões comple-
tas" do veículo (viagens), de modo in-
dependente uns dos outros.O“TripA”eo"TripB"permite a visuali-
zação das seguintes medidas:
Distância percorrida
Consumo médio
Velocidade média
Tempo de viagem (duração da
condução)
Para efectuar a reinicialização das me-
didas, premir e manter premido obo-
tão OKfig. 56 no volante.
Os valores "Autonomia" e "Consumo
instantâneo" não podem ser repostos a
zero.
56F1B0184C
51

LUZES AVISADORAS E MENSAGENS
ADVERTÊNCIA O acendimento da luz avisadora está associado a uma mensagem específica e/ou aviso acústico, onde o qua-
dro de bordo o permitir. Estes sinais são sintéticos e de aviso e não devem ser considerados completos e/ou alternativos em
relação ao indicado no presente Manual de Uso e Manutenção, o qual deve ser lido sempre com muita atenção. Em caso de
sinalização de avaria, consulte sempre o conteúdo indicado no presente capítulo.
AVISO As mensagens de avaria que aparecem no ecrã subdividem-se em duas categorias: anomalias graves e anomalias me-
nos graves. As anomalias graves visualizam um “ciclo” de mensagens repetido por um tempo prolongado. As anomalias me-
nos graves visualizam um "ciclo" de mensagens por um tempo mais limitado. É possível interromper o ciclo de visualização de
ambas as categorias. A luz avisadora no quadro de instrumentos permanece acesa enquanto não for eliminada a causa da
avaria.
52
CONHECIMENTO DO QUADRO DE INSTRUMENTOS

Luz avisadora O que significa
LÍQUIDO DOS TRAVÕES INSUFICIENTE / TRAVÃO DE ESTACIONAMENTO ELÉCTRICO ENGATADO
Líquido dos travões insuficiente
A luz avisadora acende-se quando o nível do líquido dos travões no depósito desce abaixo do nível
mínimo, devido a uma possível perda de líquido pelo circuito. Restabeleça o nível do liquido dos travões
e, de seguida, verifique se a luz avisadora se apaga. Se a luz avisadora permanecer acesa, dirigir-se à
Rede de Assistência Fiat.
Travão eléctrico de estacionamento engatado
A luz avisadora acende-se com o travão eléctrico de estacionamento engatado. Desengatar o travão de
estacionamento eléctrico e, de seguida, verificar se a luz avisadora se apaga. Se a luz avisadora
permanecer acesa, dirigir-se à Rede de Assistência Fiat.
AVARIA EBD
O acendimento simultâneo das luzes avisadoras
(vermelha) e(amarelo âmbar) com o motor
ligado indica uma avaria do sistema EBD ou que o sistema não está disponível. Neste caso, com
travagens bruscas, pode verificar-se um bloqueio precoce das rodas posteriores, com possibilidade de
guinada.
Conduzir com extrema prudência até chegar ao concessionário mais próximo da Rede de Assistência
Fiat para efectuar a verificação do sistema.
53

Luz avisadora O que significa
ALARME ELECTRÓNICO
A luz avisadora acende-se quando o alarme electrónico é ligado (função de dissuasão).
CINTOS DE SEGURANÇA NÃO APERTADOS
A luz avisadora acende-se de modo fixo com o veículo parado e o cinto de segurança lado do condutor
e/ou do passageiro (lugar ocupado) não apertado. A luz avisadora acende-se de forma intermitente,
juntamente com uma sinalização acústica quando, com o veículo em movimento, o cinto do condutor
e/ou do passageiro (lugar ocupado) não está correctamente apertado. Apertar o cinto de segurança.
AVARIA AIR BAG
O acendimento da luz avisadora com luz fixa indica uma avaria no sistema de air bag.28) 29)
54
CONHECIMENTO DO QUADRO DE INSTRUMENTOS
