SUBSTITUIÇÃO DE UMA
LÂMPADA EXTERNA
Luzes de médios/máximos
Para substituir a lâmpada, proceder do
seguinte modo:
a partir do interior do vão do motor,
remover o tampão de borracha A
fig. 113, atuando na respetiva lingueta;
rodar para a esquerda o grupo da
lâmpada e do casquilho e, de seguida,
extraí-lo para fora;
desligar o conector elétrico B e
substituir a lâmpada C.
de seguida, inserir o grupo da
lâmpada e do casquilho no interior da
respetiva sede e rodá-lo para a direita,
certificando-se de que está
corretamente bloqueado;
reposicionar o tampão de borracha
A.
ATENÇÃO Efetuar a operação de subs-
tituição da lâmpada apenas com o mo-
tor parado. Certificar-se ainda de que o
próprio motor está frio, para evitar o
perigo de queimaduras.
Luzes de máximos/médios com
descarga de gás Xénon
Para a substituição destas luzes,
dirigir-se à Rede de Assistência Fiat.
Luzes de presença/luzes diurnas
(D.R.L.)
Para substituir as lâmpadas, proceder
do seguinte modo:
virar completamente as rodas para
dentro do veículo;
utilizando a chave de fendas
fornecida, desapertar os parafusos A
fig. 114 e remover a tampa de inspeção
B;
localizar a lâmpada da luz de
presença/luz diurna;
rodar para a esquerda o grupo da
lâmpada e do casquilho e, de seguida,
extraí-lo para fora;
substituir a lâmpada A
fig. 115 montada por engate;
por fim, voltar a montar a tampa de
inspeção B fig. 114, apertando a fundo
os parafusos de fixação A.
Indicadores de direção dianteiros
Para substituir as lâmpadas, proceder
do seguinte modo:
virar completamente as rodas para
dentro do veículo;
utilizando a chave de fendas
113F1B0146C
115F1B0253C
159
114F1B0147

fornecida, desapertar os parafusos A
fig. 114 e remover a tampa de inspeção
B;
localizar a lâmpada do indicador de
direção;
rodar para a esquerda o grupo da
lâmpada e do casquilho e, de seguida,
extraí-lo para fora;
substituir a lâmpada A
fig. 115 montada por engate;
por fim, voltar a montar a tampa de
inspeção B fig. 114, apertando a fundo
os parafusos de fixação A.
Luzes de nevoeiro
Para substituir as lâmpadas, proceder
do seguinte modo:
virar completamente as rodas para
dentro do veículo;
utilizando a chave de fendas
fornecida, desapertar os parafusos A
fig. 114 e remover a tampa de inspeção
B;
localizar a lâmpada das luzes de
nevoeiro;
rodar para a esquerda o grupo da
lâmpada e do casquilho e, de seguida,
extraí-lo para fora;
desligar o conector elétrico;
substituir o grupo lâmpada-casquilho
B fig. 115;
voltar a ligar o conector elétrico ao
novo grupo lâmpada-casquilho; em
seguida, inseri-lo assegurando-se docorreto bloqueio;
montar o grupo rodando-o para a
direita, assegurando-se do correto
bloqueio;
por fim, voltar a montar a tampa de
inspeção B fig. 114, apertando a fundo
os parafusos de fixação A.
Indicadores de direção laterais
ATENÇÃO O procedimento é descrito
puramente a título indicativo. Para a
substituição da lâmpada, é aconselhá-
vel dirigir-se à Rede de Assistência Fiat.
Para substituir a lâmpada, proceder do
seguinte modo:
remover a calota B fig. 116 do
espelho retrovisor externo, com muito
cuidado (com equipamento adequado
para não riscar as partes pintadas) à
volta da moldura do próprio espelho
(como indicado na figura);
remover o transparente A, em
seguida, remover a lâmpada C,
retirando-a do respetivo casquilho.
inserir a nova lâmpada,
certificando-se de que fica
corretamente bloqueada;
remontar o casquilho no
transparente A;
remontar corretamente a calota B no
espelho retrovisor externo,
certificando-se de que fica
corretamente bloqueada.
Grupo ótico traseiro
Para substituir as lâmpadas, proceder
do seguinte modo:
116F1B0149C
117F1B0022C
160
EM EMERGÊNCIA

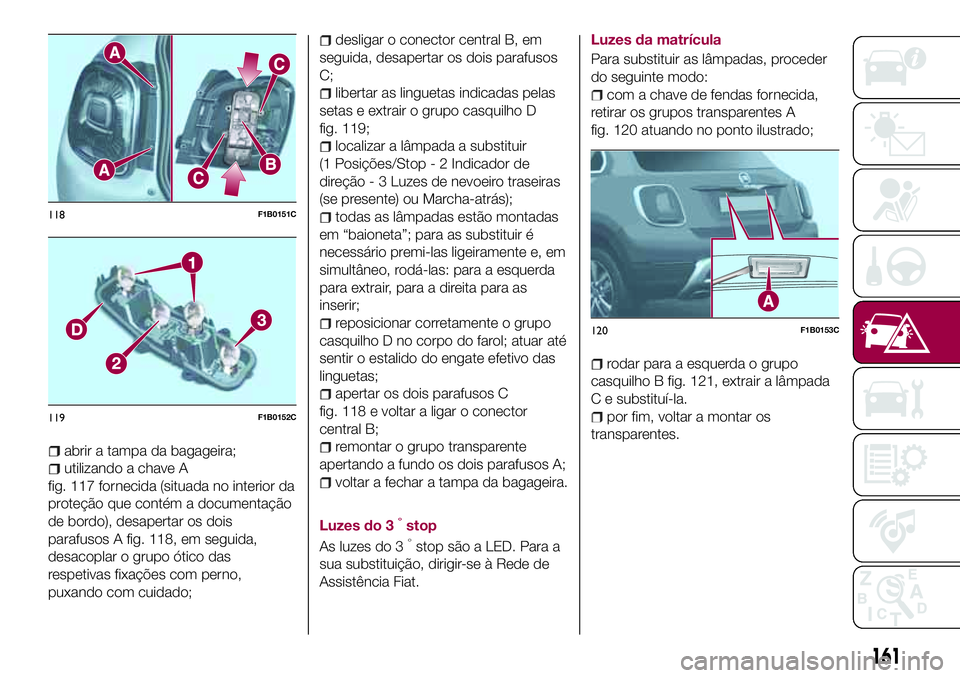

abrir a tampa da bagageira;
utilizando a chave A
fig. 117 fornecida (situada no interior da
proteção que contém a documentação
de bordo), desapertar os dois
parafusos A fig. 118, em seguida,
desacoplar o grupo ótico das
respetivas fixações com perno,
puxando com cuidado;
desligar o conector central B, em
seguida, desapertar os dois parafusos
C;
libertar as linguetas indicadas pelas
setas e extrair o grupo casquilho D
fig. 119;
localizar a lâmpada a substituir
(1 Posições/Stop - 2 Indicador de
direção - 3 Luzes de nevoeiro traseiras
(se presente) ou Marcha-atrás);
todas as lâmpadas estão montadas
em “baioneta”; para as substituir é
necessário premi-las ligeiramente e, em
simultâneo, rodá-las: para a esquerda
para extrair, para a direita para as
inserir;
reposicionar corretamente o grupo
casquilho D no corpo do farol; atuar até
sentir o estalido do engate efetivo das
linguetas;
apertar os dois parafusos C
fig. 118 e voltar a ligar o conector
central B;
remontar o grupo transparente
apertando a fundo os dois parafusos A;
voltar a fechar a tampa da bagageira.
Luzes do 3
°stop
As luzes do 3°stop são a LED. Para a
sua substituição, dirigir-se à Rede de
Assistência Fiat.Luzes da matrícula
Para substituir as lâmpadas, proceder
do seguinte modo:
com a chave de fendas fornecida,
retirar os grupos transparentes A
fig. 120 atuando no ponto ilustrado;
rodar para a esquerda o grupo
casquilho B fig. 121, extrair a lâmpada
C e substituí-la.
por fim, voltar a montar os
transparentes.
118F1B0151C
119F1B0152C
120F1B0153C
161

NOTA Antes de efetuar a remoção do
grupo transparente, certificar-se de que
se protege (por ex. com um pano) a
ponta da chave de fendas para não
danificar o grupo transparente.
AVISO
136)Antes de proceder à substituição da
lâmpada, aguardar que as condutas de
escape arrefeçam: PERIGO DE
QUEIMADURAS!
137)Modificações ou reparações do
sistema elétrico executadas de modo
incorreto e sem ter em conta as
características técnicas do sistema, podem
causar anomalias de funcionamento com
riscos de incêndio.
138)As lâmpadas de halogéneo contêm
gás sob pressão; em caso de rutura, é
possível a projeção de fragmentos de
vidro.
ATENÇÃO
65)As lâmpadas de halogéneo devem ser
manuseadas tocando exclusivamente na
parte metálica. Se o bolbo transparente
entrar em contacto com os dedos, isto
reduz a intensidade da luz emitida e pode
também prejudicar a duração da lâmpada.
Em caso de contacto acidental, esfregar a
lâmpada com um pano com álcool e deixar
secar.
SUBSTITUIÇÃO DOS
FUSÍVEIS
GENERALIDADES
139) 140) 141) 142)
66) 67)
Os fusíveis protegem o sistema elétrico
intervindo em caso de avaria ou inter-
venção imprópria no sistema.
Pinça de extracção dos fusíveis
Para substituir um fusível, utilizar a
pinça engatada lateralmente na tampa
da centralina dos fusíveis do vão do
motor (consultar fig. 122 ).
A pinça possui duas extremidades dife-
rentes e devidamente estudadas para a
remoção dos diversos tipos de fusíveis
presentes no veículo:
Para extrair a pinça, segurá-la pelas
aletas superiores, pressioná-la e
retirá-la para cima. Uma vez utilizada,
para repor a pinça correctamente na
respectiva sede, segurá-la pelas aletas
superiores, pressioná-la e retirá-la até
oucir o estalido de engate efectivo.
121F1B0154C
162
EM EMERGÊNCIA

ACESSO AOS FUSÍVEIS
Os fusíveis estão agrupados nas cen-
tralinas localizadas no vão do motor,
por baixo do quadro de instrumentos e
no interior da bagageira.
CENTRALINA DO VÃO DO
MOTOR
A centralina está situada ao lado da
bateria fig. 123.
Para aceder aos fusíveis, proceder do
seguinte modo:
utilizando a chave de fendas
fornecida, carregar a fundo no parafuso
A fig. 124;
ao mesmo tempo, rodar lentamente
o parafuso no sentido contrário ao dos
ponteiros do relógio até encontrar
resistência (não forçar para além do
limite);
aliviar lentamente o parafuso;
a abertura efectiva é assinalada pela
saída de toda a cabeça do parafuso da
respectiva sede;
remover a tampa B, fazendo-a
deslizar para cima nas guias laterais,
como indicado na figura.
A numeração que identifica o compo-
nente eléctrico correspondente a cada
fusível é visível na tampa.
Uma vez substituído o fusível, proceder
do seguinte modo:
reinserir correctamente a tampa B
nas guias laterais da caixa;
fazê-lo deslizar completamente de
cima para baixo;
utilizando a chave de fendas
fornecida, carregar a fundo no parafuso
A;
ao mesmo tempo, rodar lentamente
o parafuso no sentido dos ponteiros do
relógio até encontrar resistência (não
122F1B0187C
123F1B0191C
124F1B0190C
163

forçar para além do limite);
aliviar lentamente o parafuso;
o fecho efectivo é assinalado pela
fixação, na respectiva sede, de toda a
cabeça do parafuso.
CENTRALINA DO PAINEL
DE INSTRUMENTOS
A centralina fig. 125 está situada no
lado esquerdo da coluna de direcção e
os fusíveis são livremente acessíveis
pela parte inferior do tablier.
Para a substituição dos fusíveis,
dirigir-se à Rede de Assistência Fiat.
CENTRALINA DA
BAGAGEIRA
Abrir a tampa de inspecção A fig. 126 e
aceder aos fusíveis da centralina B
fig. 127.
125F1B0193C
126F1B0194C
164
EM EMERGÊNCIA
127F1B0195C

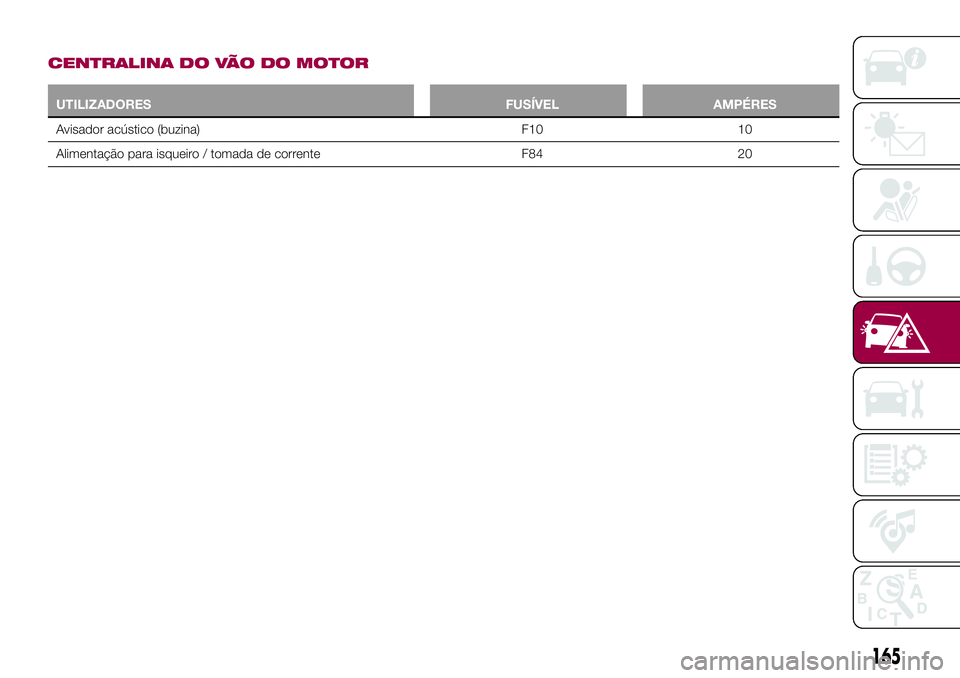

CENTRALINA DO VÃO DO MOTOR
UTILIZADORES FUSÍVEL AMPÉRES
Avisador acústico (buzina) F10 10
Alimentação para isqueiro / tomada de corrente F84 20
165

CENTRALINA DO PAINEL DE INSTRUMENTOS
UTILIZADORES FUSÍVEL AMPÉRES
Vidro eléctrico dianteiro (lado passageiro) F33 20
Vidro eléctrico dianteiro (lado condutor) F34 20
Alimentação do sistema
Uconnect™Climatizador, Rebatimento eléctrico dos espelhos retrovisores
externos, Sistema EOBD, Porta USB / AUX, Plafoniers
posteriores laterais (versões com tecto de abrir)F36 15
Dispositivo Dead Lock (Desbloqueio da porta do lado do
condutor para versões/mercados, onde previsto)/Desbloqueio
das portas/Fecho centralizado/Desbloqueio eléctrico da tampa
da bagageiraF38 20
Elevador de vidro eléctrico posterior esquerdo F47 20
Elevador de vidro eléctrico posterior direito F48 20
