2017 FIAT 500X Manual de Uso e Manutenção (in Portuguese)

CONHECIMENTO DO VEÍCULO
CONHECIMENTO DO QUADRO DE
INSTRUMENTOS
SEGURANÇA
ARRANQUE E CONDUÇÃO
EM EMERGÊNCIA
MANUTENÇÃO E CUIDADOS
CARACTERÍSTICAS TÉCNICAS
MULTIMÉDIA
ÍNDICE REMISSIVO

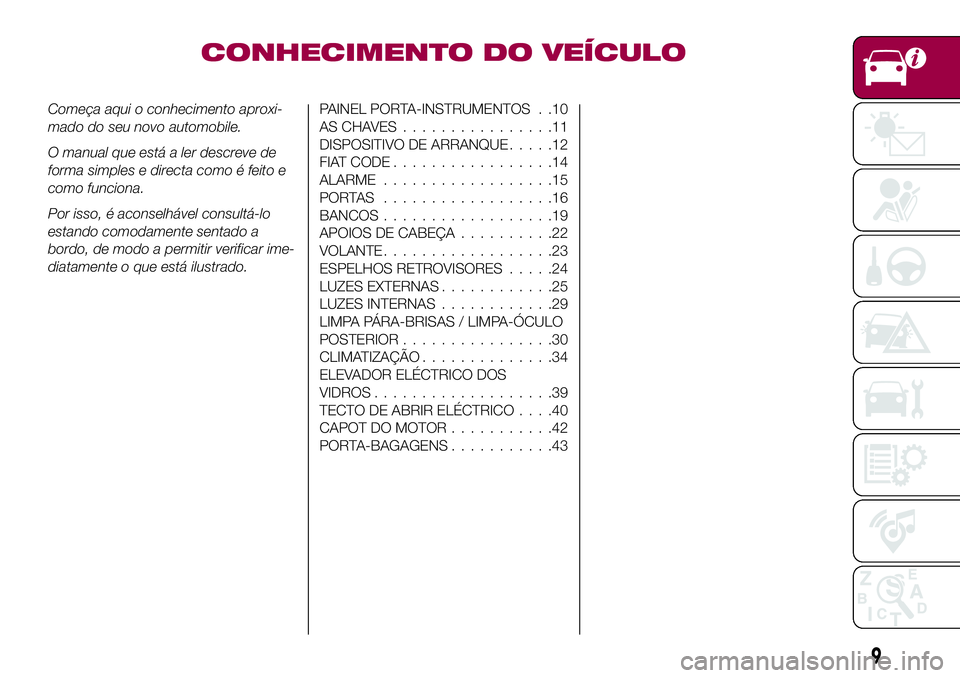

CONHECIMENTO DO VEÍCULO
Começa aqui o conhecimento aproxi-
mado do seu novo automobile.
O manual que está a ler descreve de
forma simples e directa como é feito e
como funciona.
Por isso, é aconselhável consultá-lo
estando comodamente sentado a
bordo, de modo a permitir verificar ime-
diatamente o que está ilustrado.PAINEL PORTA-INSTRUMENTOS . .10
ASCHAVES................11
DISPOSITIVO DE ARRANQUE.....12
FIAT CODE.................14
ALARME..................15
PORTAS ..................16
BANCOS..................19
APOIOS DE CABEÇA..........22
VOLANTE..................23
ESPELHOS RETROVISORES.....24
LUZES EXTERNAS............25
LUZES INTERNAS............29
LIMPA PÁRA-BRISAS / LIMPA-ÓCULO
POSTERIOR................30
CLIMATIZAÇÃO..............34
ELEVADOR ELÉCTRICO DOS
VIDROS...................39
TECTO DE ABRIR ELÉCTRICO....40
CAPOT DO MOTOR...........42
PORTA-BAGAGENS...........43
9

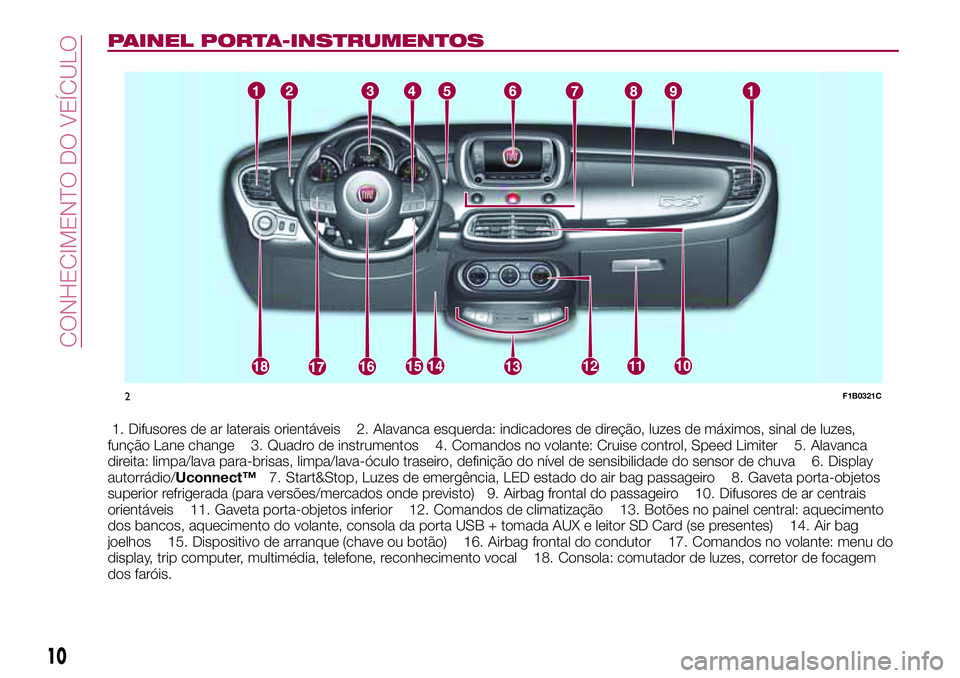

PAINEL PORTA-INSTRUMENTOS
1. Difusores de ar laterais orientáveis 2. Alavanca esquerda: indicadores de direção, luzes de máximos, sinal de luzes,
função Lane change 3. Quadro de instrumentos 4. Comandos no volante: Cruise control, Speed Limiter 5. Alavanca
direita: limpa/lava para-brisas, limpa/lava-óculo traseiro, definição do nível de sensibilidade do sensor de chuva 6. Display
autorrádio/Uconnect™7. Start&Stop, Luzes de emergência, LED estado do air bag passageiro 8. Gaveta porta-objetos
superior refrigerada (para versões/mercados onde previsto) 9. Airbag frontal do passageiro 10. Difusores de ar centrais
orientáveis 11. Gaveta porta-objetos inferior 12. Comandos de climatização 13. Botões no painel central: aquecimento
dos bancos, aquecimento do volante, consola da porta USB + tomada AUX e leitor SD Card (se presentes) 14. Air bag
joelhos 15. Dispositivo de arranque (chave ou botão) 16. Airbag frontal do condutor 17. Comandos no volante: menu do
display, trip computer, multimédia, telefone, reconhecimento vocal 18. Consola: comutador de luzes, corretor de focagem
dos faróis.
1211
2F1B0321C
10
CONHECIMENTO DO VEÍCULO

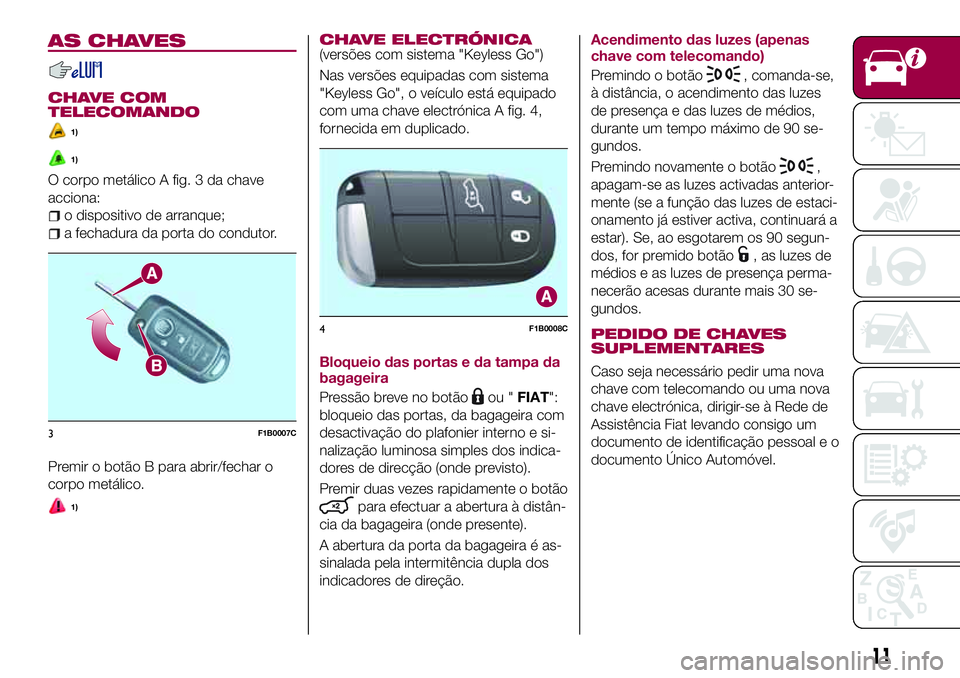

AS CHAVES
CHAVE COM
TELECOMANDO
1)
1)
O corpo metálico A fig. 3 da chave
acciona:
o dispositivo de arranque;
a fechadura da porta do condutor.
Premir o botão B para abrir/fechar o
corpo metálico.
1)
CHAVE ELECTRÓNICA(versões com sistema "Keyless Go")
Nas versões equipadas com sistema
"Keyless Go", o veículo está equipado
com uma chave electrónica A fig. 4,
fornecida em duplicado.
Bloqueio das portas e da tampa da
bagageira
Pressão breve no botão
ou "FIAT":
bloqueio das portas, da bagageira com
desactivação do plafonier interno e si-
nalização luminosa simples dos indica-
dores de direcção (onde previsto).
Premir duas vezes rapidamente o botão
para efectuar a abertura à distân-
cia da bagageira (onde presente).
A abertura da porta da bagageira é as-
sinalada pela intermitência dupla dos
indicadores de direção.Acendimento das luzes (apenas
chave com telecomando)
Premindo o botão
, comanda-se,
à distância, o acendimento das luzes
de presença e das luzes de médios,
durante um tempo máximo de 90 se-
gundos.
Premindo novamente o botão
,
apagam-se as luzes activadas anterior-
mente (se a função das luzes de estaci-
onamento já estiver activa, continuará a
estar). Se, ao esgotarem os 90 segun-
dos, for premido botão
, as luzes de
médios e as luzes de presença perma-
necerão acesas durante mais 30 se-
gundos.
PEDIDO DE CHAVES
SUPLEMENTARES
Caso seja necessário pedir uma nova
chave com telecomando ou uma nova
chave electrónica, dirigir-se à Rede de
Assistência Fiat levando consigo um
documento de identificação pessoal e o
documento Único Automóvel.
3F1B0007C
4F1B0008C
11

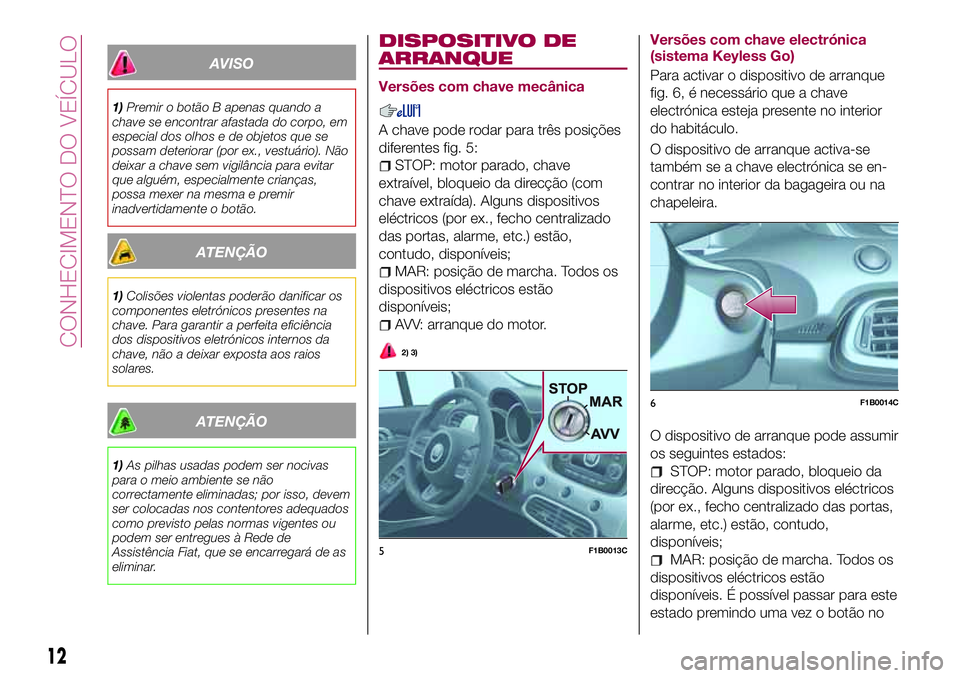

AVISO
1)Premir o botão B apenas quando a
chave se encontrar afastada do corpo, em
especial dos olhos e de objetos que se
possam deteriorar (por ex., vestuário). Não
deixar a chave sem vigilância para evitar
que alguém, especialmente crianças,
possa mexer na mesma e premir
inadvertidamente o botão.
ATENÇÃO
1)Colisões violentas poderão danificar os
componentes eletrónicos presentes na
chave. Para garantir a perfeita eficiência
dos dispositivos eletrónicos internos da
chave, não a deixar exposta aos raios
solares.
ATENÇÃO
1)As pilhas usadas podem ser nocivas
para o meio ambiente se não
correctamente eliminadas; por isso, devem
ser colocadas nos contentores adequados
como previsto pelas normas vigentes ou
podem ser entregues à Rede de
Assistência Fiat, que se encarregará de as
eliminar.
DISPOSITIVO DE
ARRANQUE
Versões com chave mecânica
A chave pode rodar para três posições
diferentes fig. 5:
STOP: motor parado, chave
extraível, bloqueio da direcção (com
chave extraída). Alguns dispositivos
eléctricos (por ex., fecho centralizado
das portas, alarme, etc.) estão,
contudo, disponíveis;
MAR: posição de marcha. Todos os
dispositivos eléctricos estão
disponíveis;
AVV: arranque do motor.
2) 3)
Versões com chave electrónica
(sistema Keyless Go)
Para activar o dispositivo de arranque
fig. 6, é necessário que a chave
electrónica esteja presente no interior
do habitáculo.
O dispositivo de arranque activa-se
também se a chave electrónica se en-
contrar no interior da bagageira ou na
chapeleira.
O dispositivo de arranque pode assumir
os seguintes estados:
STOP: motor parado, bloqueio da
direcção. Alguns dispositivos eléctricos
(por ex., fecho centralizado das portas,
alarme, etc.) estão, contudo,
disponíveis;
MAR: posição de marcha. Todos os
dispositivos eléctricos estão
disponíveis. É possível passar para este
estado premindo uma vez o botão no5F1B0013C
6F1B0014C
12

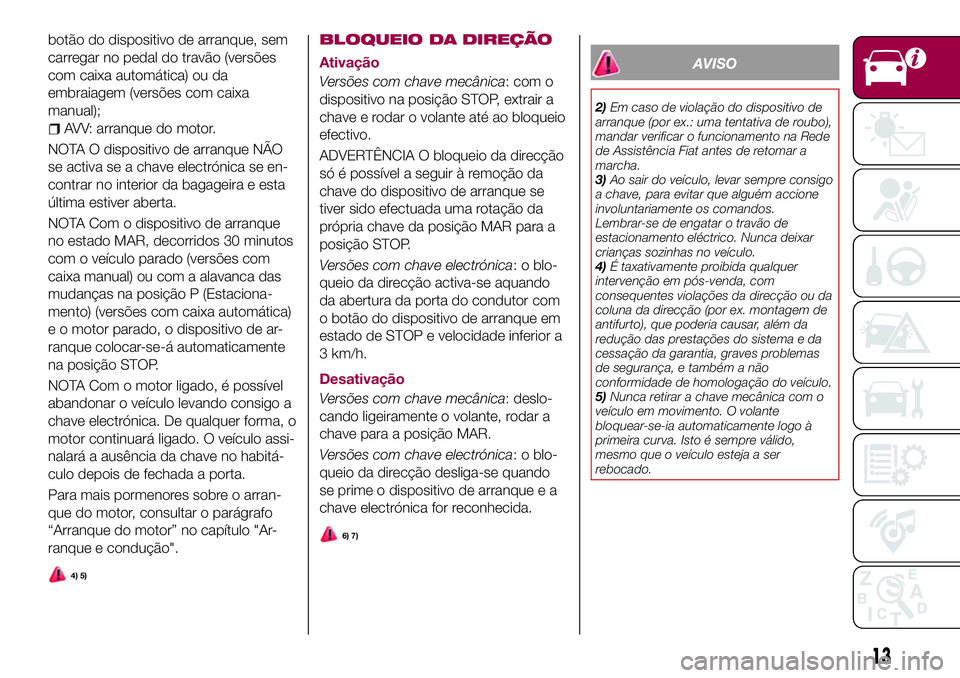

CONHECIMENTO DO VEÍCULO

botão do dispositivo de arranque, sem
carregar no pedal do travão (versões
com caixa automática) ou da
embraiagem (versões com caixa
manual);
AVV: arranque do motor.
NOTA O dispositivo de arranque NÃO
se activa se a chave electrónica se en-
contrar no interior da bagageira e esta
última estiver aberta.
NOTA Com o dispositivo de arranque
no estado MAR, decorridos 30 minutos
com o veículo parado (versões com
caixa manual) ou com a alavanca das
mudanças na posição P (Estaciona-
mento) (versões com caixa automática)
e o motor parado, o dispositivo de ar-
ranque colocar-se-á automaticamente
na posição STOP.
NOTA Com o motor ligado, é possível
abandonar o veículo levando consigo a
chave electrónica. De qualquer forma, o
motor continuará ligado. O veículo assi-
nalará a ausência da chave no habitá-
culo depois de fechada a porta.
Para mais pormenores sobre o arran-
que do motor, consultar o parágrafo
“Arranque do motor” no capítulo "Ar-
ranque e condução".
4) 5)
BLOQUEIO DA DIREÇÃO
Ativação
Versões com chave mecânica: com o
dispositivo na posição STOP, extrair a
chave e rodar o volante até ao bloqueio
efectivo.
ADVERTÊNCIA O bloqueio da direcção
só é possível a seguir à remoção da
chave do dispositivo de arranque se
tiver sido efectuada uma rotação da
própria chave da posição MAR para a
posição STOP.
Versões com chave electrónica: o blo-
queio da direcção activa-se aquando
da abertura da porta do condutor com
o botão do dispositivo de arranque em
estado de STOP e velocidade inferior a
3 km/h.
Desativação
Versões com chave mecânica: deslo-
cando ligeiramente o volante, rodar a
chave para a posição MAR.
Versões com chave electrónica: o blo-
queio da direcção desliga-se quando
se prime o dispositivo de arranque e a
chave electrónica for reconhecida.
6) 7)
AVISO
2)Em caso de violação do dispositivo de
arranque (por ex.: uma tentativa de roubo),
mandar verificar o funcionamento na Rede
de Assistência Fiat antes de retomar a
marcha.
3)Ao sair do veículo, levar sempre consigo
a chave, para evitar que alguém accione
involuntariamente os comandos.
Lembrar-se de engatar o travão de
estacionamento eléctrico. Nunca deixar
crianças sozinhas no veículo.
4)É taxativamente proibida qualquer
intervenção em pós-venda, com
consequentes violações da direcção ou da
coluna da direcção (por ex. montagem de
antifurto), que poderia causar, além da
redução das prestações do sistema e da
cessação da garantia, graves problemas
de segurança, e também a não
conformidade de homologação do veículo.
5)Nunca retirar a chave mecânica com o
veículo em movimento. O volante
bloquear-se-ia automaticamente logo à
primeira curva. Isto é sempre válido,
mesmo que o veículo esteja a ser
rebocado.
13

6)Antes de sair do veículo, accionar
SEMPRE o travão de estacionamento, virar
as rodas, engatar a primeira velocidade se
estiver em subida ou a marcha-atrás se
estiver em descida; nas versões equipadas
com caixa automática, colocar a alavanca
das mudanças na posição P
(Estacionamento), premir o dispositivo de
arranque para colocá-lo em STOP. Em
caso de forte inclinação, posicionar à
frente das rodas um calço ou uma pedra.
Quando se abandona o veículo, bloquear
sempre todas as portas premindo o
respectivo botão no puxador (consultar a
opção "Keyless Entry" no parágrafo
"Portas").
7)Versões equipadas com sistema Full
Keyless System, não deixar a chave
electrónica no interior ou próximo do
veículo ou num local acessível às crianças.
Não deixar o veículo com o dispositivo de
arranque na posição MAR. Uma criança
pode accionar os elevadores de vidros
eléctricos, outros comandos ou ligar
inadvertidamente o motor.FIAT CODE
O sistema Fiat Code impede a utiliza-
ção não autorizada do veículo, desacti-
vando o arranque do motor.
O sistema não necessita de habilitação/
activação: o funcionamento é automá-
tico, independentemente do facto das
portas do veículo estarem bloqueadas
ou desbloqueadas.
Colocando o dispositivo de arranque na
posição MAR, o sistema Fiat Code
identifica o código transmitido pela
chave. Se o código for reconhecido
como válido, o sistema Fiat Code auto-
riza, assim, o arranque do motor.
Voltando a colocar o dispositivo de ar-
ranque na posição STOP, o sistema
Fiat Code desactiva a centralina que
controla o motor, impedindo, assim, o
arranque do mesmo.
Para os procedimentos de arranque do
motor correctos, consultar o parágrafo
“Arranque do motor” no capítulo "Ar-
ranque e condução".IRREGULARIDADES DE FUNCIO-
NAMENTO
Se, durante o arranque, o código da
chave não tiver sido reconhecido cor-
rectamente, no quadro de instrumentos
é visualizado o ícone
(consultar o
parágrafo “Luzes avisadoras e mensa-
gens” no capítulo "Conhecimento do
quadro de instrumentos"). Esta condi-
ção implica a paragem do motor após
2 segundos. Neste caso, colocar o dis-
positivo de arranque na posição STOP
e novamente em MAR; se o bloqueio
persistir, voltar a tentar com as outra
chaves fornecidas. Se ainda não for
possível ligar o motor, dirigir-se à Rede
de Assistência Fiat.
Se o ícone
for visualizado durante
a marcha, significa que o sistema está
a efectuar um auto-diagnóstico (devido,
por exemplo, a uma queda de tensão).
Se a visualização persistir, dirigir-se à
Rede de Assistência Fiat.
14
CONHECIMENTO DO VEÍCULO
