2017 FIAT 500X Manual de Uso e Manutenção (in Portuguese)

Símbolo O que significa
AVARIA NO ALTERNADOR
O acendimento do símbolo com o motor ligado indica uma avaria no alternador. Dirigir-se, logo que
possível, à Rede de Assistência Fiat.
FECHO DAS PORTAS INCOMPLETO
O símbolo acende-se quando uma ou mais portas não se encontram correctamente fechadas. Com as
portas abertas e o veículo em movimento, é emitido um sinal acústico. Fechar correctamente todas as
portas.
AVARIA NO SISTEMA FULL BRAKE CONTROL
Os símbolos acendem-se (juntamente com a mensagem exibida no display) em caso de avaria do
sistema Full Brake Control. Dirija-se, logo que possível, à Rede de Assistência Fiat.
AVARIA NO SISTEMA LANE ASSIST
O símbolo acende-se, em caso de avaria permanente no sistema Lane Assist. Dirija-se, logo que
possível, à Rede de Assistência Fiat.
63

Símbolo O que significa
AVARIA NO SISTEMA FIAT CODE / TENTATIVA DE ARROMBAMENTO
Avaria no sistema Fiat CODE
O símbolo acende-se para assinalar a avaria do sistema Fiat CODE. Dirigir-se, logo que possível, à Rede
de Assistência Fiat.
Tentativa de arrombamento
O símbolo acende-se à passagem do dispositivo de arranque na posição MAR, para assinalar que ocorreu
uma possível tentativa de arrombamento na presença de alarme.
INTERVENÇÃO DO SISTEMA DE CORTE DO COMBUSTÍVEL
O símbolo acende-se em caso de intervenção do sistema de corte do combustível.
Para o procedimento de reactivação do sistema de corte de combustível, consultar a secção “Sistema de
corte de combustível” no capítulo "Em emergência". Se não for possível restabelecer a alimentação de
combustível, dirigir-se à Rede de Assistência Fiat.
AVARIA NO SISTEMA DE CORTE DO COMBUSTÍVEL
O símbolo acende-se, em caso de avaria no sistema de bloqueio do combustível. Dirigir-se, logo que
possível, à Rede de Assistência Fiat.
TEMPERATURA EXCESSIVA DO ÓLEO DA CAIXA AUTOMÁTICA AT9 / TEMPERATURA EXCESSIVA DA
EMBRAIAGEM DA CAIXA AUTOMÁTICA DE DUPLA EMBRAIAGEM
O símbolo acende-se em caso de sobreaquecimento da caixa de velocidades, a seguir a uma utilização
particularmente exigente. Neste caso é efectuada uma limitação das prestações do motor. Aguardar, com
o motor desligado ou no mínimo, a desactivação do símbolo.
64
CONHECIMENTO DO QUADRO DE INSTRUMENTOS

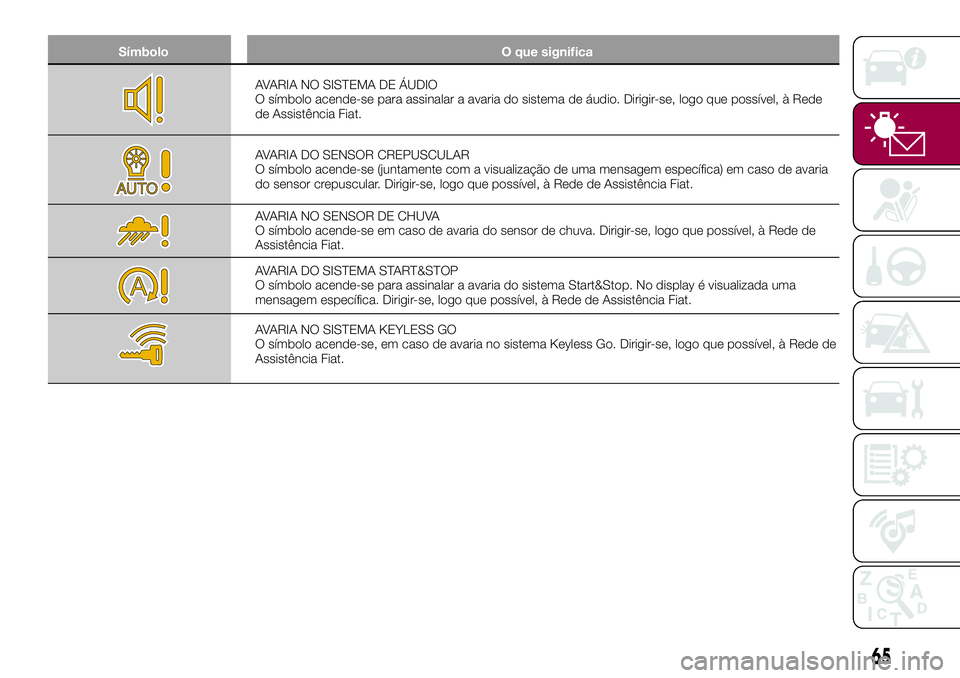

Símbolo O que significa
AVARIA NO SISTEMA DE ÁUDIO
O símbolo acende-se para assinalar a avaria do sistema de áudio. Dirigir-se, logo que possível, à Rede
de Assistência Fiat.
AVARIA DO SENSOR CREPUSCULAR
O símbolo acende-se (juntamente com a visualização de uma mensagem específica) em caso de avaria
do sensor crepuscular. Dirigir-se, logo que possível, à Rede de Assistência Fiat.
AVARIA NO SENSOR DE CHUVA
O símbolo acende-se em caso de avaria do sensor de chuva. Dirigir-se, logo que possível, à Rede de
Assistência Fiat.
AVARIA DO SISTEMA START&STOP
O símbolo acende-se para assinalar a avaria do sistema Start&Stop. No display é visualizada uma
mensagem específica. Dirigir-se, logo que possível, à Rede de Assistência Fiat.
AVARIA NO SISTEMA KEYLESS GO
O símbolo acende-se, em caso de avaria no sistema Keyless Go. Dirigir-se, logo que possível, à Rede de
Assistência Fiat.
65

Símbolo O que significa
POSSÍVEL PRESENÇA DE GELO NA ESTRADA
O símbolo acende-se quando a temperatura exterior é igual ou inferior a 3ºC.
ADVERTÊNCIA Em caso de avaria no sensor de temperatura externa, os números que indicam o seu
valor são substituídos por traços.
AVARIA NO SPEED LIMITER
O símbolo acende-se em caso de avaria do dispositivo Speed Limiter. Dirigir-se o mais rapidamente
possível à Rede de Assistência Fiat para eliminar a avaria.
AVARIA NO SISTEMA DE TRANSMISSÃO INTEGRAL 4x4
O símbolo acende-se para indicar que está presente uma anomalia no sistema de transmissão integral.
Dirigir-se o mais rapidamente possível à Rede de Assistência Fiat.
AVARIA DAS LUZES EXTERNAS
O símbolo acende-se para assinalar uma avaria nas seguintes luzes: luzes diurnas (DRL); luzes de
estacionamento; luzes de presença; luzes de direcção; luz de nevoeiro posterior; luz de marcha-atrás;
luzes da matrícula, luzes de stop.
A anomalia pode dever-se a uma lâmpada fundida ou ao respectivo fusível de protecção queimado ou à
interrupção da ligação eléctrica.
AVARIA DAS LUZES DE MÁXIMOS AUTOMÁTICAS
O símbolo acende-se para assinalar a avaria das luzes de máximos automáticas. Dirigir-se, logo que
possível, à Rede de Assistência Fiat.
66
CONHECIMENTO DO QUADRO DE INSTRUMENTOS

Símbolo O que significa
PRESENÇA DE ÁGUA NO FILTRO DO GASÓLEO (versões Diesel)
O símbolo acende-se com luz fixa durante a marcha (juntamente com a visualização de uma mensagem
no display) para assinalar a presença de água no interior do filtro de gasóleo.
17)
LIMPEZA DPF (filtro de partículas) em curso (apenas versões Diesel com DPF)
O símbolo acende-se de modo fixo para assinalar que o sistema DPF precisa de eliminar as substâncias
poluentes retidas (partículas) através do processo de regeneração.
O símbolo não se acende sempre que o DPF se encontra em regeneração, mas somente quando as
condições de condução exigirem a sinalização ao condutor. Para fazer com que o símbolo se apague,
manter o veículo em movimento até a regeneração terminar. A duração do processo é de 15 minutos,
em média. As condições ideais para terminar o processo são atingidas mantendo o veículo em
andamento a 60 Km/h com regime do motor superior a 2000 rpm.
O acendimento do símbolo não deve ser considerado um defeito do veículo e, por isso, não é necessário
levá-lo à oficina.
18)
67

Símbolo O que significa
AVARIA DO SENSOR DO NIVEL DE COMBUSTIVEL
O símbolo acende-se, em caso de avaria no sensor do nível de combustível. Dirigir-se à Rede de
Assistência Fiat.
ÓLEO DO MOTOR DEGRADADO
(onde presente)
Versões Diesel: o símbolo acende-se e permanece visualizado por ciclos de 3 minutos com intervalos
de símbolo apagado de 5 segundos até que o óleo seja substituído.
O símbolo permanece visualizado no display durante todo o tempo da visualização.
Versões a gasolina: o símbolo acende-se e depois desaparece do display no final do ciclo de
visualização.
ADVERTÊNCIA Após a primeira sinalização, a cada arranque do motor, o símbolo continuará a
acender-se no modo indicado anteriormente até o óleo ser substituído.
O acendimento do símbolo não deve ser considerado um defeito do veículo, mas assinala que a
utilização normal do veículo levou à necessidade de substituir o óleo.
A degradação do óleo do motor é acelerada por uma utilização do veículo em percursos breves,
impedindo que o motor atinja a temperatura de regime.
Dirigir-se, logo que possível, à Rede de Assistência Fiat.
19) 20)
AVARIA DO SENSOR DE PRESSÃO DO ÓLEO MOTOR
O símbolo acende-se com luz fixa, juntamente com a mensagem visualizada pelo display, em caso de
avaria no sensor de pressão do óleo do motor.
68
CONHECIMENTO DO QUADRO DE INSTRUMENTOS

Símbolo O que significa?
AVARIA ADAPTIVE CRUISE CONTROL (ACC)
(se presente)
O símbolo acende-se (juntamente com a apresentação de uma mensagem no display) para assinalar a
avaria do sistema Adaptive Cruise Control (ACC). Dirigir-se à Rede de Assistência Fiat.
MANUTENÇÃO PROGRAMADA (SERVICE)
O “Plano de Manutenção Programada” prevê a manutenção do veículo em intervalos preestabelecidos
(consultar o capítulo “Manutenção e cuidados”). Quando a manutenção programada ("revisão") está
perto do prazo previsto, deslocando o dispositivo de arranque para a posição MAR, no display
acender-se-á o símbolo, seguido do número de quilómetros/milhas ou dias (onde previsto) que faltam
para a manutenção do veículo.
Esta visualização aparece automaticamente, com o dispositivo de arranque na posição MAR, quando, no
momento da manutenção, faltam 2000 km ou, onde previsto, 30 diaseéreproposta a cada passagem
do dispositivo de arranque na posição MAR ou, para algumas versões, a cada 200 km. Abaixo deste
limiar, as sinalizações são repropostas a intervalos mais frequentes. A visualização será em km ou milhas
de acordo com a seleção efetuada na unidade de medida.
Contactar a Rede de Assistência Fiat que procederá, para além das operações de manutenção previstas
no "Plano de manutenção prevista" à reposição a zeros da referida visualização (reset).
O acendimento deste símbolo indica que se deve carregar no pedal da embraiagem para permitir o
arranque.
O acendimento deste símbolo sugere que se deve engatar uma relação superior da caixa (aumento de
velocidade).
O acendimento deste símbolo sugere que se deve engatar uma relação inferior da caixa (redução de
velocidade).
69

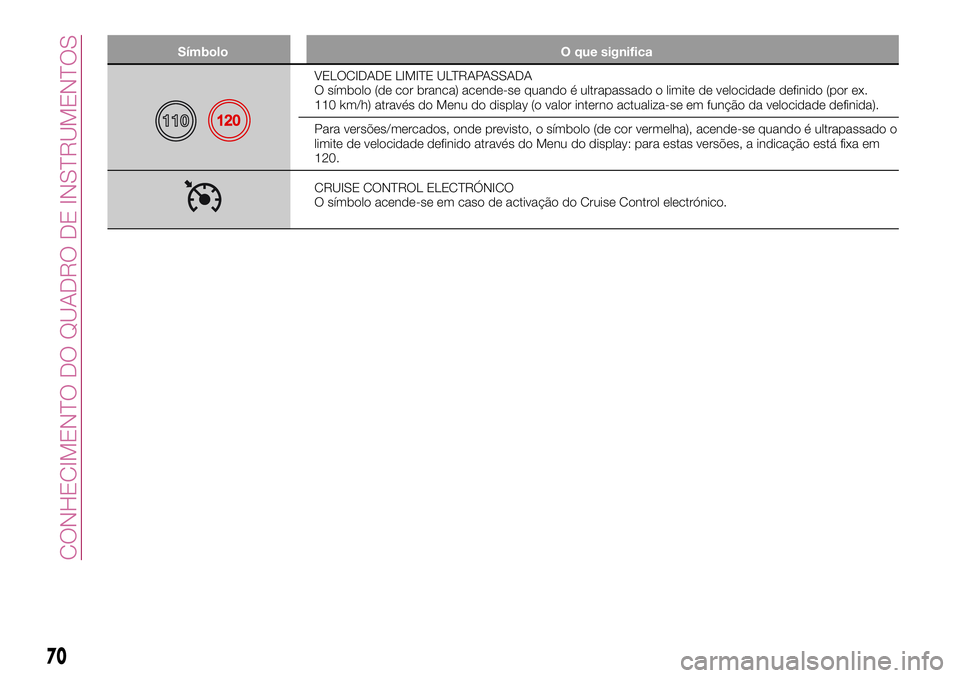

Símbolo O que significa
VELOCIDADE LIMITE ULTRAPASSADA
O símbolo (de cor branca) acende-se quando é ultrapassado o limite de velocidade definido (por ex.
110 km/h) através do Menu do display (o valor interno actualiza-se em função da velocidade definida).
Para versões/mercados, onde previsto, o símbolo (de cor vermelha), acende-se quando é ultrapassado o
limite de velocidade definido através do Menu do display: para estas versões, a indicação está fixa em
120.
CRUISE CONTROL ELECTRÓNICO
O símbolo acende-se em caso de activação do Cruise Control electrónico.
70
CONHECIMENTO DO QUADRO DE INSTRUMENTOS
