ATENÇÃO
72)É aconselhável mandar efectuar o
procedimento de remontagem junto da
Rede de Assistência Fiat. Caso se pretenda
proceder de modo autónomo, prestar
particular atenção ao correto acoplamento
das molas de engate. Caso contrário, pode
verificar-se ruído devido à fixação
incorrecta do revestimento inferior com o
superior.

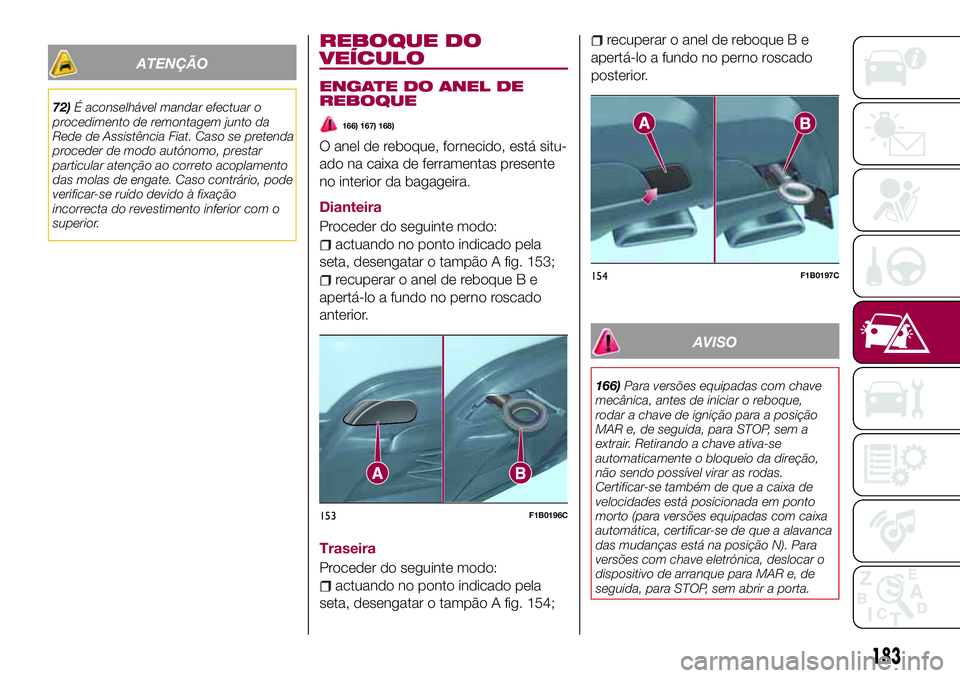

REBOQUE DO
VEÍCULO
ENGATE DO ANEL DE
REBOQUE
166) 167) 168)
O anel de reboque, fornecido, está situ-
ado na caixa de ferramentas presente
no interior da bagageira.
Dianteira
Proceder do seguinte modo:
actuando no ponto indicado pela
seta, desengatar o tampão A fig. 153;
recuperar o anel de reboque B e
apertá-lo a fundo no perno roscado
anterior.
Traseira
Proceder do seguinte modo:
actuando no ponto indicado pela
seta, desengatar o tampão A fig. 154;
recuperar o anel de reboque B e
apertá-lo a fundo no perno roscado
posterior.
AVISO
166)Para versões equipadas com chave
mecânica, antes de iniciar o reboque,
rodar a chave de ignição para a posição
MAR e, de seguida, para STOP, sem a
extrair. Retirando a chave ativa-se
automaticamente o bloqueio da direção,
não sendo possível virar as rodas.
Certificar-se também de que a caixa de
velocidades está posicionada em ponto
morto (para versões equipadas com caixa
automática, certificar-se de que a alavanca
das mudanças está na posição N). Para
versões com chave eletrónica, deslocar o
dispositivo de arranque para MAR e, de
seguida, para STOP, sem abrir a porta.
153F1B0196C
154F1B0197C
183

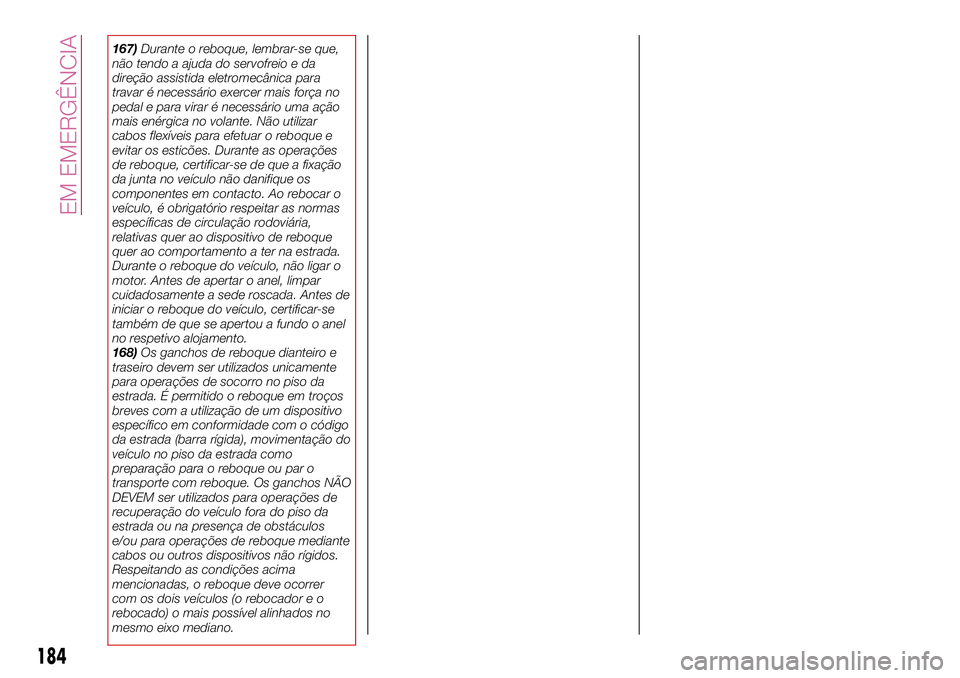

167)Durante o reboque, lembrar-se que,
não tendo a ajuda do servofreio e da
direção assistida eletromecânica para
travar é necessário exercer mais força no
pedal e para virar é necessário uma ação
mais enérgica no volante. Não utilizar
cabos flexíveis para efetuar o reboque e
evitar os esticões. Durante as operações
de reboque, certificar-se de que a fixação
da junta no veículo não danifique os
componentes em contacto. Ao rebocar o
veículo, é obrigatório respeitar as normas
específicas de circulação rodoviária,
relativas quer ao dispositivo de reboque
quer ao comportamento a ter na estrada.
Durante o reboque do veículo, não ligar o
motor. Antes de apertar o anel, limpar
cuidadosamente a sede roscada. Antes de
iniciar o reboque do veículo, certificar-se
também de que se apertou a fundo o anel
no respetivo alojamento.
168)Os ganchos de reboque dianteiro e
traseiro devem ser utilizados unicamente
para operações de socorro no piso da
estrada. É permitido o reboque em troços
breves com a utilização de um dispositivo
específico em conformidade com o código
da estrada (barra rígida), movimentação do
veículo no piso da estrada como
preparação para o reboque ou par o
transporte com reboque. Os ganchos NÃO
DEVEM ser utilizados para operações de
recuperação do veículo fora do piso da
estrada ou na presença de obstáculos
e/ou para operações de reboque mediante
cabos ou outros dispositivos não rígidos.
Respeitando as condições acima
mencionadas, o reboque deve ocorrer
com os dois veículos (o rebocador e o
rebocado) o mais possível alinhados no
mesmo eixo mediano.
184
EM EMERGÊNCIA

MANUTENÇÃO E CUIDADOS
Uma correcta manutenção permite
manter as prestações do veículo ao
longo do tempo, reduzir os custos de
funcionamento e proteger a eficiência
dos sistemas de segurança.
Neste capítulo, explica-se como.MANUTENÇÃO PROGRAMADA . .186
COMPARTIMENTO DO MOTOR. . .198
RECARGA DA BATERIA........207
PROCEDIMENTOS DE
MANUTENÇÃO.............208
ELEVAÇÃO DO VEÍCULO.......211
RODAS E PNEUS............212
CARROÇARIA..............213
INTERIORES...............215
185

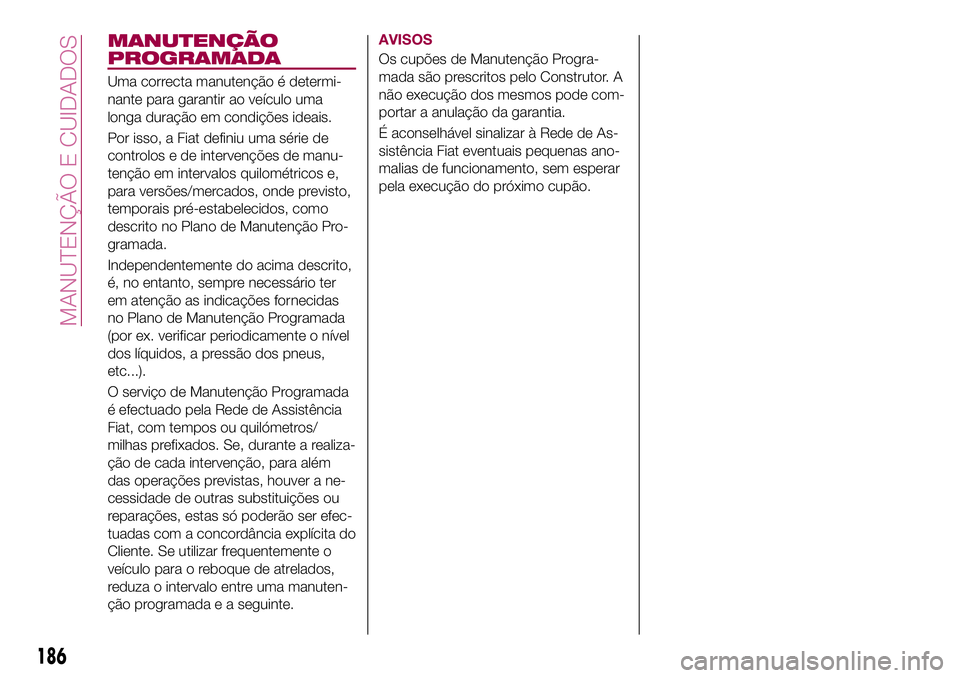

MANUTENÇÃO
PROGRAMADA
Uma correcta manutenção é determi-
nante para garantir ao veículo uma
longa duração em condições ideais.
Por isso, a Fiat definiu uma série de
controlos e de intervenções de manu-
tenção em intervalos quilométricos e,
para versões/mercados, onde previsto,
temporais pré-estabelecidos, como
descrito no Plano de Manutenção Pro-
gramada.
Independentemente do acima descrito,
é, no entanto, sempre necessário ter
em atenção as indicações fornecidas
no Plano de Manutenção Programada
(por ex. verificar periodicamente o nível
dos líquidos, a pressão dos pneus,
etc...).
O serviço de Manutenção Programada
é efectuado pela Rede de Assistência
Fiat, com tempos ou quilómetros/
milhas prefixados. Se, durante a realiza-
ção de cada intervenção, para além
das operações previstas, houver a ne-
cessidade de outras substituições ou
reparações, estas só poderão ser efec-
tuadas com a concordância explícita do
Cliente. Se utilizar frequentemente o
veículo para o reboque de atrelados,
reduza o intervalo entre uma manuten-
ção programada e a seguinte.AVISOS
Os cupões de Manutenção Progra-
mada são prescritos pelo Construtor. A
não execução dos mesmos pode com-
portar a anulação da garantia.
É aconselhável sinalizar à Rede de As-
sistência Fiat eventuais pequenas ano-
malias de funcionamento, sem esperar
pela execução do próximo cupão.
186
MANUTENÇÃO E CUIDADOS

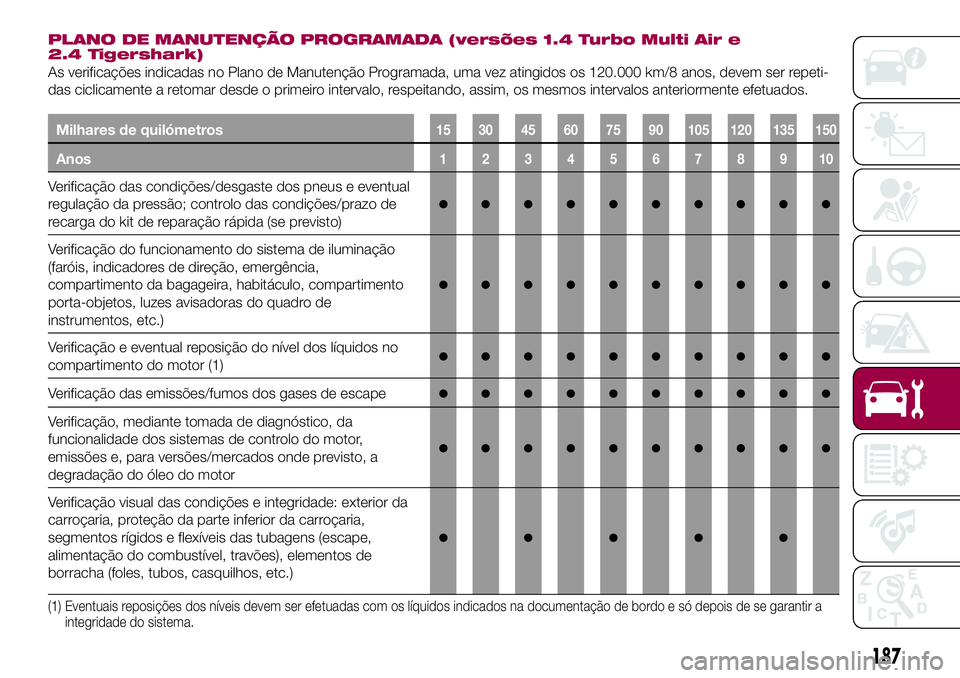

PLANO DE MANUTENÇÃO PROGRAMADA (versões 1.4 Turbo Multi Air e
2.4 Tigershark)
As verificações indicadas no Plano de Manutenção Programada, uma vez atingidos os 120.000 km/8 anos, devem ser repeti-
das ciclicamente a retomar desde o primeiro intervalo, respeitando, assim, os mesmos intervalos anteriormente efetuados.
Milhares de quilómetros15 30 45 60 75 90 105 120 135 150
Anos12345678910
Verificação das condições/desgaste dos pneus e eventual
regulação da pressão; controlo das condições/prazo de
recarga do kit de reparação rápida (se previsto)
●●●●●●●●●●
Verificação do funcionamento do sistema de iluminação
(faróis, indicadores de direção, emergência,
compartimento da bagageira, habitáculo, compartimento
porta-objetos, luzes avisadoras do quadro de
instrumentos, etc.)
●●●●●●●●●●
Verificação e eventual reposição do nível dos líquidos no
compartimento do motor (1)●●●●●●●●●●
Verificação das emissões/fumos dos gases de escape●●●●●●●●●●
Verificação, mediante tomada de diagnóstico, da
funcionalidade dos sistemas de controlo do motor,
emissões e, para versões/mercados onde previsto, a
degradação do óleo do motor
●●●●●●●●●●
Verificação visual das condições e integridade: exterior da
carroçaria, proteção da parte inferior da carroçaria,
segmentos rígidos e flexíveis das tubagens (escape,
alimentação do combustível, travões), elementos de
borracha (foles, tubos, casquilhos, etc.)
●●●●●
(1) Eventuais reposições dos níveis devem ser efetuadas com os líquidos indicados na documentação de bordo e só depois de se garantir a
integridade do sistema.
187

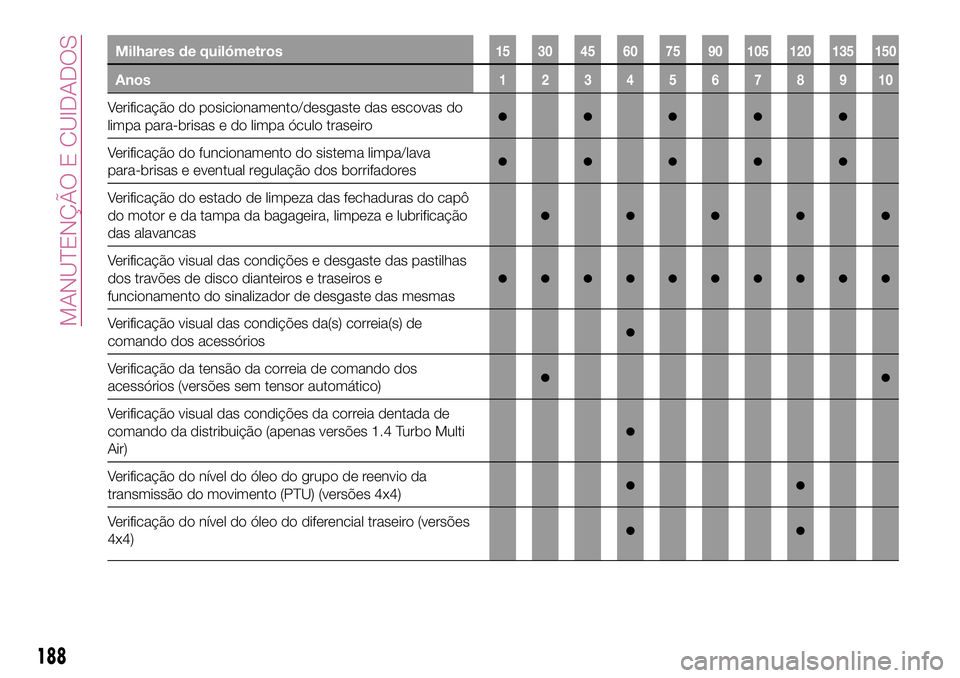

Milhares de quilómetros15 30 45 60 75 90 105 120 135 150
Anos12345678910
Verificação do posicionamento/desgaste das escovas do
limpa para-brisas e do limpa óculo traseiro●●●●●
Verificação do funcionamento do sistema limpa/lava
para-brisas e eventual regulação dos borrifadores●●●●●
Verificação do estado de limpeza das fechaduras do capô
do motor e da tampa da bagageira, limpeza e lubrificação
das alavancas
●●●●●
Verificação visual das condições e desgaste das pastilhas
dos travões de disco dianteiros e traseiros e
funcionamento do sinalizador de desgaste das mesmas
●●●●●●●●●●
Verificação visual das condições da(s) correia(s) de
comando dos acessórios●
Verificação da tensão da correia de comando dos
acessórios (versões sem tensor automático)●●
Verificação visual das condições da correia dentada de
comando da distribuição (apenas versões 1.4 Turbo Multi
Air)
●
Verificação do nível do óleo do grupo de reenvio da
transmissão do movimento (PTU) (versões 4x4)●●
Verificação do nível do óleo do diferencial traseiro (versões
4x4)●●
188
MANUTENÇÃO E CUIDADOS

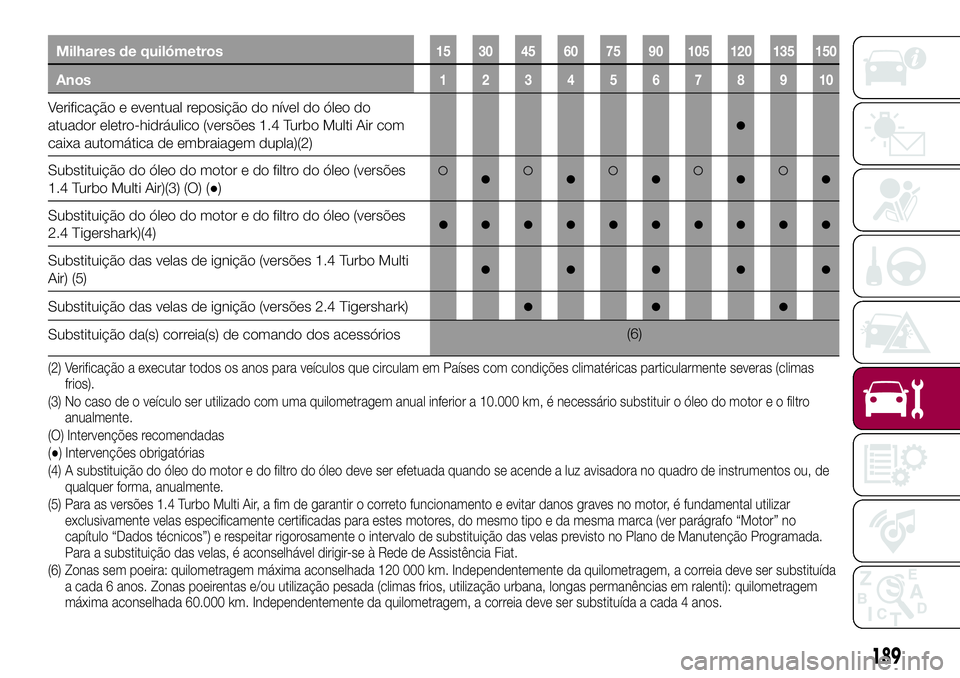

Milhares de quilómetros15 30 45 60 75 90 105 120 135 150
Anos12345678910
Verificação e eventual reposição do nível do óleo do
atuador eletro-hidráulico (versões 1.4 Turbo Multi Air com
caixa automática de embraiagem dupla)(2)
●
Substituição do óleo do motor e do filtro do óleo (versões
1.4 Turbo Multi Air)(3) (O) (●)●●●●●
Substituição do óleo do motor e do filtro do óleo (versões
2.4 Tigershark)(4)●●●●●●●●●●
Substituição das velas de ignição (versões 1.4 Turbo Multi
Air) (5)●●●●●
Substituição das velas de ignição (versões 2.4 Tigershark)●●●
Substituição da(s) correia(s) de comando dos acessórios(6)
(2) Verificação a executar todos os anos para veículos que circulam em Países com condições climatéricas particularmente severas (climas
frios).
(3) No caso de o veículo ser utilizado com uma quilometragem anual inferior a 10.000 km, é necessário substituir o óleo do motor e o filtro
anualmente.
(O) Intervenções recomendadas
(●) Intervenções obrigatórias
(4) A substituição do óleo do motor e do filtro do óleo deve ser efetuada quando se acende a luz avisadora no quadro de instrumentos ou, de
qualquer forma, anualmente.
(5) Para as versões 1.4 Turbo Multi Air, a fim de garantir o correto funcionamento e evitar danos graves no motor, é fundamental utilizar
exclusivamente velas especificamente certificadas para estes motores, do mesmo tipo e da mesma marca (ver parágrafo “Motor” no
capítulo “Dados técnicos”) e respeitar rigorosamente o intervalo de substituição das velas previsto no Plano de Manutenção Programada.
Para a substituição das velas, é aconselhável dirigir-se à Rede de Assistência Fiat.
(6) Zonas sem poeira: quilometragem máxima aconselhada 120 000 km. Independentemente da quilometragem, a correia deve ser substituída
a cada 6 anos. Zonas poeirentas e/ou utilização pesada (climas frios, utilização urbana, longas permanências em ralenti): quilometragem
máxima aconselhada 60.000 km. Independentemente da quilometragem, a correia deve ser substituída a cada 4 anos.
189

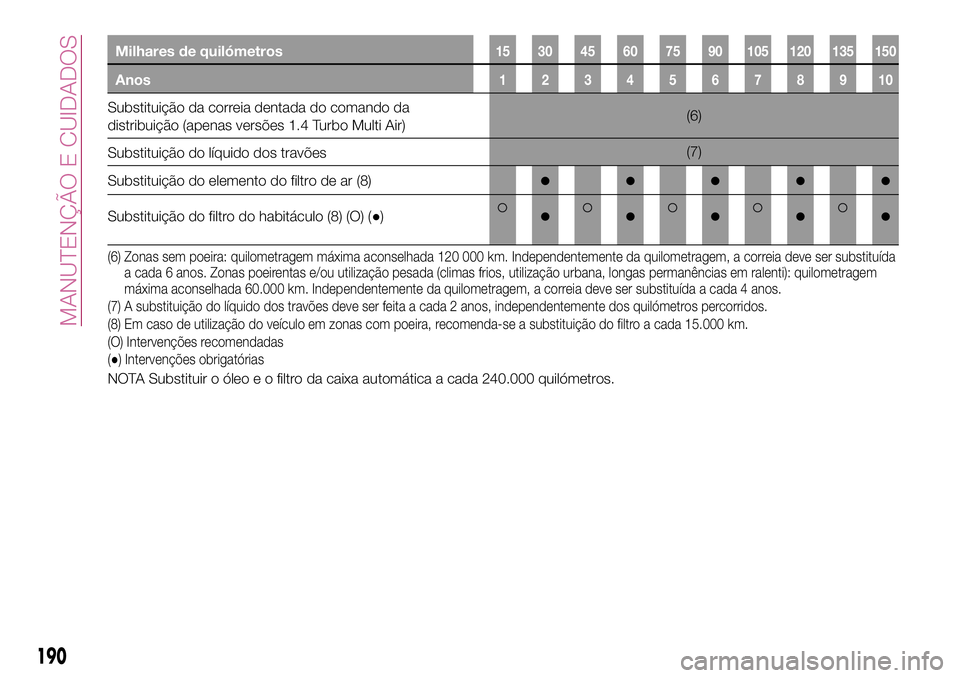

Milhares de quilómetros15 30 45 60 75 90 105 120 135 150
Anos12345678910
Substituição da correia dentada do comando da
distribuição (apenas versões 1.4 Turbo Multi Air)(6)
Substituição do líquido dos travões(7)
Substituição do elemento do filtro de ar (8)
●●●●●
Substituição do filtro do habitáculo (8) (O) (●)●●●●●
(6) Zonas sem poeira: quilometragem máxima aconselhada 120 000 km. Independentemente da quilometragem, a correia deve ser substituída
a cada 6 anos. Zonas poeirentas e/ou utilização pesada (climas frios, utilização urbana, longas permanências em ralenti): quilometragem
máxima aconselhada 60.000 km. Independentemente da quilometragem, a correia deve ser substituída a cada 4 anos.
(7) A substituição do líquido dos travões deve ser feita a cada 2 anos, independentemente dos quilómetros percorridos.
(8) Em caso de utilização do veículo em zonas com poeira, recomenda-se a substituição do filtro a cada 15.000 km.
(O) Intervenções recomendadas
(●) Intervenções obrigatórias
NOTA Substituir o óleo e o filtro da caixa automática a cada 240.000 quilómetros.
