2017 CITROEN DS4 Manuales de Empleo (in Spanish)

23
DS4_es_Chap01_instruments-de-bord_ed01-2016

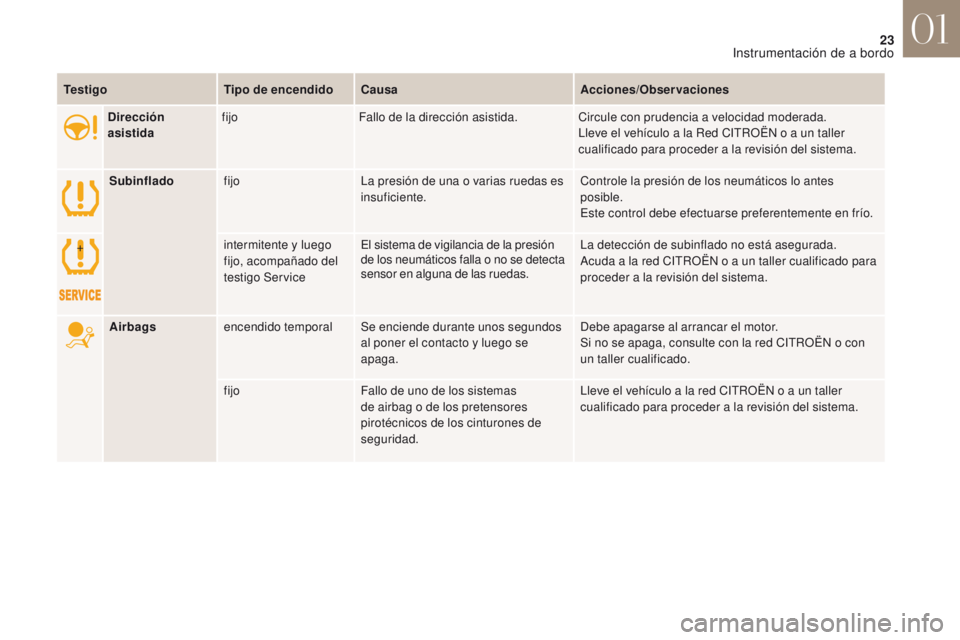

Dirección
asistidafijo
Fallo de la dirección asistida. Circule con prudencia a velocidad moderada.
Lleve el vehículo a la Red CITROËN o a un taller
cualificado para proceder a la revisión del sistema.
Subinflado fijo La presión de una o varias ruedas es
insuficiente. Controle la presión de los neumáticos lo antes
posible.
Este control debe efectuarse preferentemente en frío.
+ intermitente y luego
fijo, acompañado del
testigo ServiceEl sistema de vigilancia de la presión
de los neumáticos falla o no se detecta
sensor en alguna de las ruedas.
La detección de subinflado no está asegurada.
Acuda a la red CITROËN o a un taller cualificado para
proceder a la revisión del sistema.
Testigo
Tipo de encendidoCausa Acciones/Observaciones
Airbags encendido temporal Se enciende durante unos segundos
al poner el contacto y luego se
apaga. Debe apagarse al arrancar el motor.
Si no se apaga, consulte con la red CITROËN o con
un taller cualificado.
fijo Fallo de uno de los sistemas
de airbag o de los pretensores
pirotécnicos de los cinturones de
seguridad. Lleve el vehículo a la red CITROËN o a un taller
cualificado para proceder a la revisión del sistema.
01
Instrumentación de a bordo

24
DS4_es_Chap01_instruments-de-bord_ed01-2016

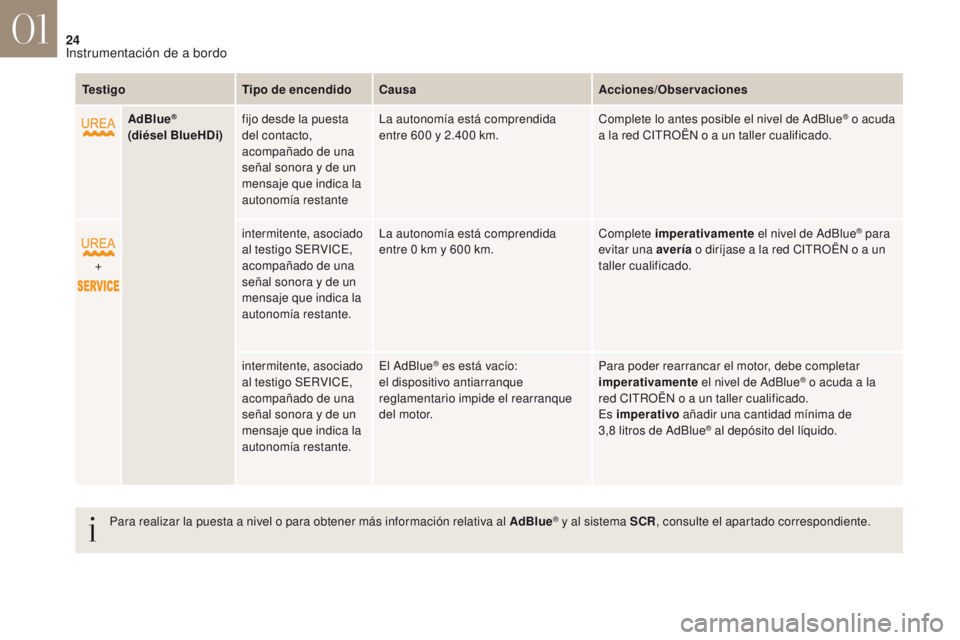

TestigoTipo de encendidoCausa Acciones/Observaciones
AdBlue
®
(diésel BlueHDi) fijo desde la puesta
del contacto,
acompañado de una
señal sonora y de un
mensaje que indica la
autonomía restante La autonomía está comprendida
entre 600
y 2.400 km.Complete lo antes posible el nivel de AdBlue® o acuda
a la red CITROËN o a un taller cualificado.
+ intermitente, asociado
al testigo SERVICE,
acompañado de una
señal sonora y de un
mensaje que indica la
autonomía restante.La autonomía está comprendida
entre 0

km y 600

km. Complete imperativamente
el nivel de AdBlue
® para
evitar una avería o diríjase a la red CITROËN o a un
taller cualificado.
intermitente, asociado
al testigo SERVICE,
acompañado de una
señal sonora y de un
mensaje que indica la
autonomía restante. El AdBlue
® es está vacío:
el dispositivo antiarranque
reglamentario impide el rearranque
del motor. Para poder rearrancar el motor, debe completar
imperativamente
el nivel de AdBlue® o acuda a la
red CITROËN o a un taller cualificado.
Es imperativo añadir una cantidad mínima de
3,8

litros de AdBlue
® al depósito del líquido.
Para realizar la puesta a nivel o para obtener más información relativa al AdBlue
® y al sistema SCR , consulte el apartado correspondiente.
01
Instrumentación de a bordo

25
DS4_es_Chap01_instruments-de-bord_ed01-2016
TestigoTipo de encendidoCausa Acciones/Observaciones
+
+
Sistema
anticontaminación
SCR (diésel
BlueHDi)fijo desde la puesta del
contacto, asociado a
los testigos SERVICE y
sistema de autodiagnosis
motor, acompañado de
una señal sonora y un
mensaje. Se ha detectado un fallo del sistema
anticontaminación SCR.
Esta alerta desaparece cuando el nivel de
emisiones de gases de escape vuelve a ser
adecuado.
intermitente desde la puesta
del contacto, asociado a
los testigos SERVICE y
sistema de autodiagnosis
motor, acompañado de una
señal sonora y un mensaje
que indica la autonomía
restante. Después de la confirmación del
fallo de funcionamiento del sistema
anticontaminación, puede recorrer
hasta 1.100
km antes de que se
active el dispositivo de antiarranque
del motor. Contacte lo antes posible con la red CITROËN o
con un taller cualificado para evitar una avería
.
intermitente desde la
puesta del contacto,
asociado a los testigo
SERVICE y sistema de
autodiagnosis del motor,
acompañado de una señal
sonora y un mensaje. Ha superado el límite de
circulación autorizada después
de la confirmación del fallo de
funcionamiento del sistema
anticontaminación: el dispositivo de
antiarranque impide el rearranque
del motor. Para poder arrancar el motor, debe
imperativamente
acudir a la red CITROËN o a
un taller cualificado.
01
Instrumentación de a bordo

26
DS4_es_Chap01_instruments-de-bord_ed01-2016
TestigoTipo de encendidoCausa Acciones/Observaciones

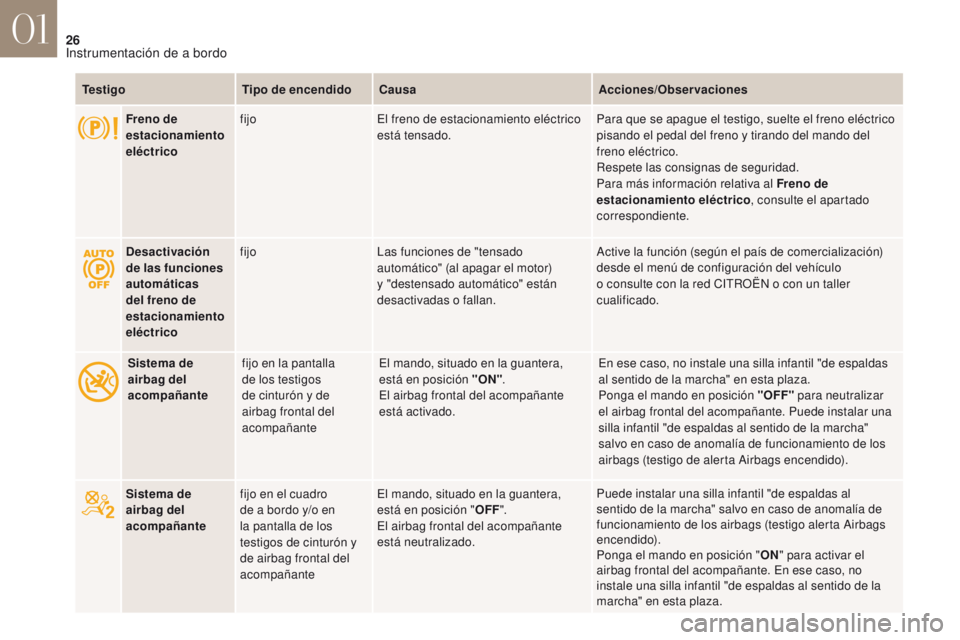

Freno de
estacionamiento
eléctrico fijo
El freno de estacionamiento eléctrico
está tensado. Para que se apague el testigo, suelte el freno eléctrico
pisando el pedal del freno y tirando del mando del
freno eléctrico.
Respete las consignas de seguridad.
Para más información relativa al Freno de
estacionamiento eléctrico
, consulte el apartado
correspondiente.
Desactivación
de las funciones
automáticas
del freno de
estacionamiento
eléctrico fijo
Las funciones de "tensado
automático" (al apagar el motor)
y "destensado automático" están
desactivadas o fallan. Active la función (según el país de comercialización)
desde el menú de configuración del vehículo
o consulte con la red CITROËN o con un taller
cualificado.
Sistema de
airbag del
acompañante fijo en la pantalla
de los testigos
de cinturón y de
airbag frontal del
acompañante El mando, situado en la guantera,
está en posición "ON"
.
El airbag frontal del acompañante
está activado. En ese caso, no instale una silla infantil "de espaldas
al sentido de la marcha" en esta plaza.
Ponga el mando en posición "OFF"
para neutralizar
el airbag frontal del acompañante. Puede instalar una
silla infantil "de espaldas al sentido de la marcha"
salvo en caso de anomalía de funcionamiento de los
airbags (testigo de alerta Airbags encendido).
Sistema de
airbag del
acompañante fijo en el cuadro
de a bordo y/o en
la pantalla de los
testigos de cinturón y
de airbag frontal del
acompañante El mando, situado en la guantera,
está en posición "
OFF".
El airbag frontal del acompañante
está neutralizado. Puede instalar una silla infantil "de espaldas al
sentido de la marcha" salvo en caso de anomalía de
funcionamiento de los airbags (testigo alerta Airbags
encendido).
Ponga el mando en posición "
ON" para activar el
airbag frontal del acompañante. En ese caso, no
instale una silla infantil "de espaldas al sentido de la
marcha" en esta plaza.
01
Instrumentación de a bordo

27
DS4_es_Chap01_instruments-de-bord_ed01-2016
TestigoTipo de encendidoCausa Acciones/Observaciones

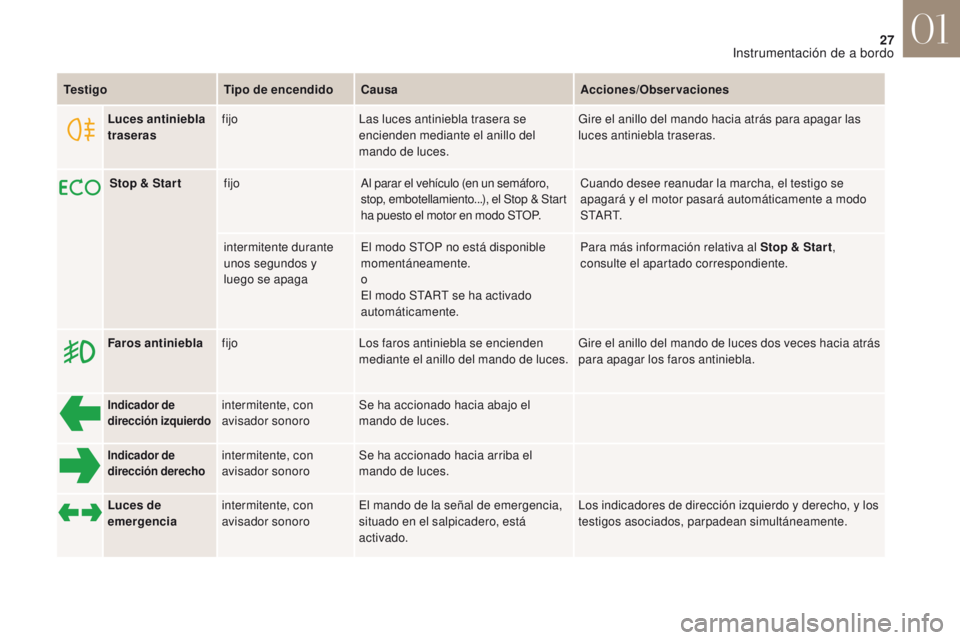

Indicador de
dirección izquierdointermitente, con
avisador sonoroSe ha accionado hacia abajo el
mando de luces.
Indicador de
dirección derechointermitente, con
avisador sonoroSe ha accionado hacia arriba el
mando de luces.
Faros antiniebla
fijo Los faros antiniebla se encienden
mediante el anillo del mando de luces. Gire el anillo del mando de luces dos veces hacia atrás
para apagar los faros antiniebla.
Luces antiniebla
traseras
fijo
Las luces antiniebla trasera se
encienden mediante el anillo del
mando de luces. Gire el anillo del mando hacia atrás para apagar las
luces antiniebla traseras.
Luces de
emergencia intermitente, con
avisador sonoro El mando de la señal de emergencia,
situado en el salpicadero, está
activado. Los indicadores de dirección izquierdo y derecho, y los
testigos asociados, parpadean simultáneamente.
Stop & Star t
fijo Al parar el vehículo (en un semáforo,
stop, embotellamiento...), el Stop & Start
ha puesto el motor en modo STOP. Cuando desee reanudar la marcha, el testigo se
apagará y el motor pasará automáticamente a modo
S TA R T.
intermitente durante
unos segundos y
luego se apaga El modo STOP no está disponible
momentáneamente.
o
El modo START se ha activado
automáticamente. Para más información relativa al Stop & Star t
,
consulte el apartado correspondiente.
01
Instrumentación de a bordo

28
DS4_es_Chap01_instruments-de-bord_ed01-2016
TestigoTipo de encendidoCausa Acciones/Observaciones

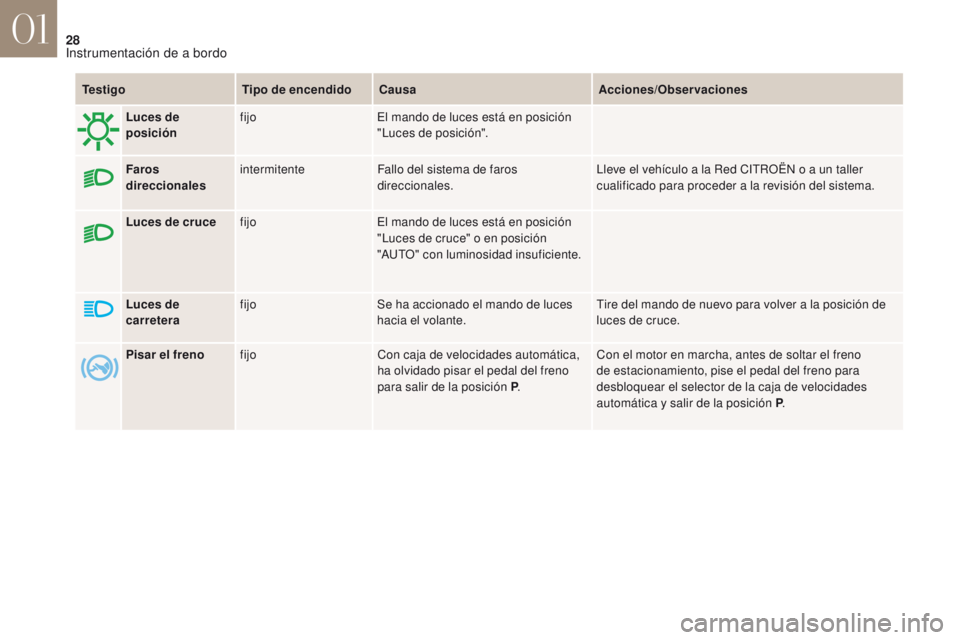

Luces de cruce fijo El mando de luces está en posición
"Luces de cruce" o en posición
"AUTO" con luminosidad insuficiente.
Luces de
carretera fijo
Se ha accionado el mando de luces
hacia el volante. Tire del mando de nuevo para volver a la posición de
luces de cruce.
Luces de
posición
fijo
El mando de luces está en posición
"Luces de posición".
Faros
direccionales intermitente
Fallo del sistema de faros
direccionales. Lleve el vehículo a la Red CITROËN o a un taller
cualificado para proceder a la revisión del sistema.
Pisar el freno fijo Con caja de velocidades automática,
ha olvidado pisar el pedal del freno
para salir de la posición P .Con el motor en marcha, antes de soltar el freno
de estacionamiento, pise el pedal del freno para
desbloquear el selector de la caja de velocidades
automática y salir de la posición P
.
01
Instrumentación de a bordo

29
DS4_es_Chap01_instruments-de-bord_ed01-2016

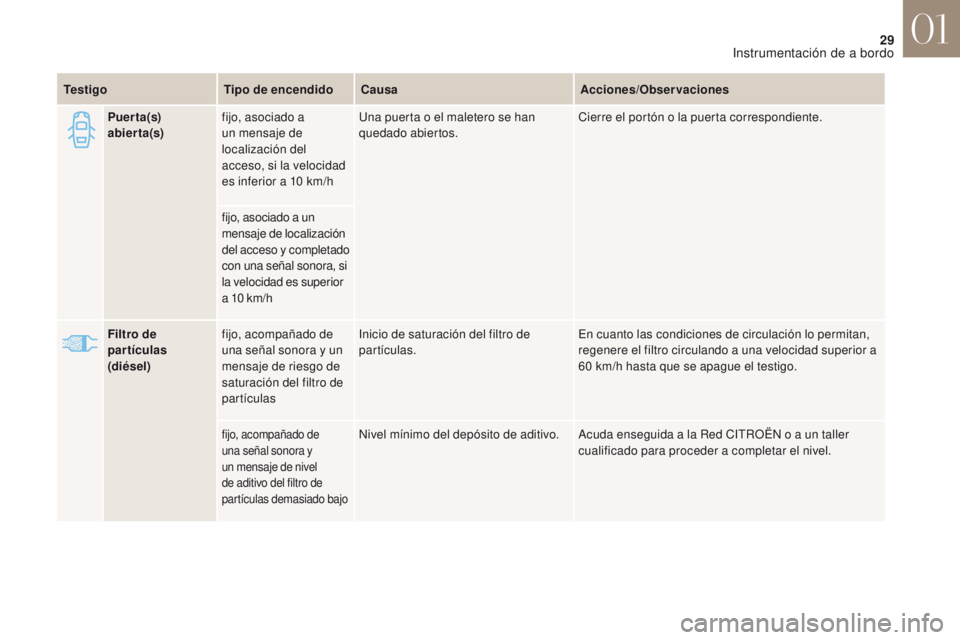

Filtro de
partículas
(diésel) fijo, acompañado de
una señal sonora y un
mensaje de riesgo de
saturación del filtro de
partículas Inicio de saturación del filtro de
partículas.
En cuanto las condiciones de circulación lo permitan,
regenere el filtro circulando a una velocidad superior a
60
km/h hasta que se apague el testigo.
fijo, acompañado de
una señal sonora y
un mensaje de nivel
de aditivo del filtro de
partículas demasiado bajoNivel mínimo del depósito de aditivo. Acuda enseguida a la Red CITROËN o a un taller cualificado para proceder a completar el nivel.
Testigo
Tipo de encendidoCausa Acciones/Observaciones
Puerta(s)
abierta(s) fijo, asociado a
un mensaje de
localización del
acceso, si la velocidad
es inferior a 10

km/h
Una puerta o el maletero se han
quedado abiertos.
Cierre el portón o la puerta correspondiente.
fijo, asociado a un
mensaje de localización
del acceso y completado
con una señal sonora, si
la velocidad es superior
a 10

km/h
01
Instrumentación de a bordo

30
DS4_es_Chap01_instruments-de-bord_ed01-2016

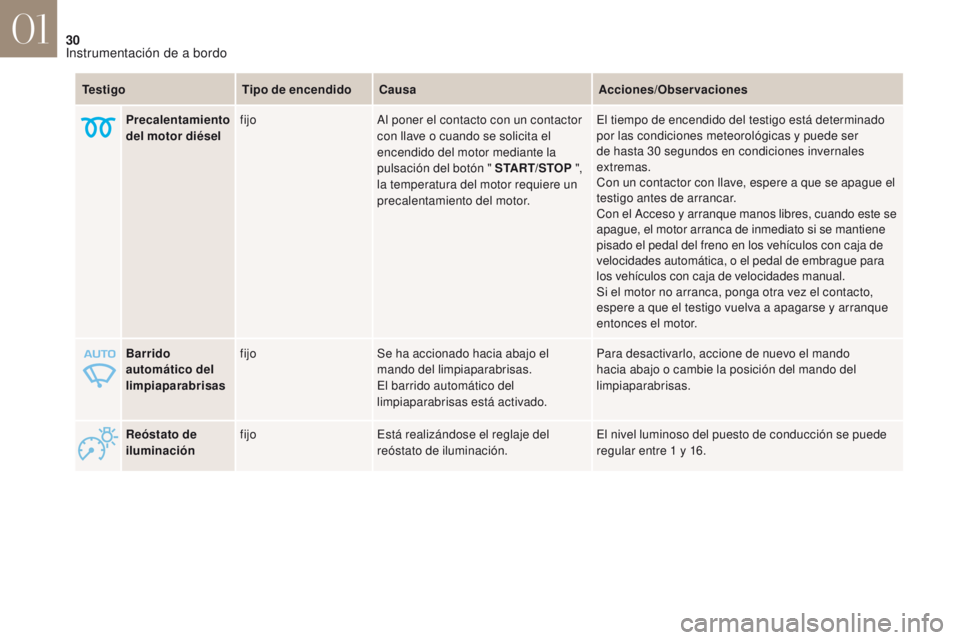

Reóstato de
iluminaciónfijo
Está realizándose el reglaje del
reóstato de iluminación. El nivel luminoso del puesto de conducción se puede
regular entre 1
y 16.
Barrido
automático del
limpiaparabrisas
fijo
Se ha accionado hacia abajo el
mando del limpiaparabrisas.
El barrido automático del
limpiaparabrisas está activado. Para desactivarlo, accione de nuevo el mando
hacia abajo o cambie la posición del mando del
limpiaparabrisas.
Testigo
Tipo de encendidoCausa Acciones/Observaciones
Precalentamiento
del motor diésel fijo
Al poner el contacto con un contactor
con llave o cuando se solicita el
encendido del motor mediante la
pulsación del botón " START/STOP ",
la temperatura del motor requiere un
precalentamiento del motor. El tiempo de encendido del testigo está determinado
por las condiciones meteorológicas y puede ser
de hasta 30 segundos en condiciones invernales
extremas.
Con un contactor con llave, espere a que se apague el
testigo antes de arrancar.
Con el Acceso y arranque manos libres, cuando este se
apague, el motor arranca de inmediato si se mantiene
pisado el pedal del freno en los vehículos con caja de
velocidades automática, o el pedal de embrague para
los vehículos con caja de velocidades manual.
Si el motor no arranca, ponga otra vez el contacto,
espere a que el testigo vuelva a apagarse y arranque
entonces el motor.
01
Instrumentación de a bordo
