2017 CITROEN DS4 Manuales de Empleo (in Spanish)

11 9
DS4_es_Chap03_ergonomie-et-confort_ed01-2016

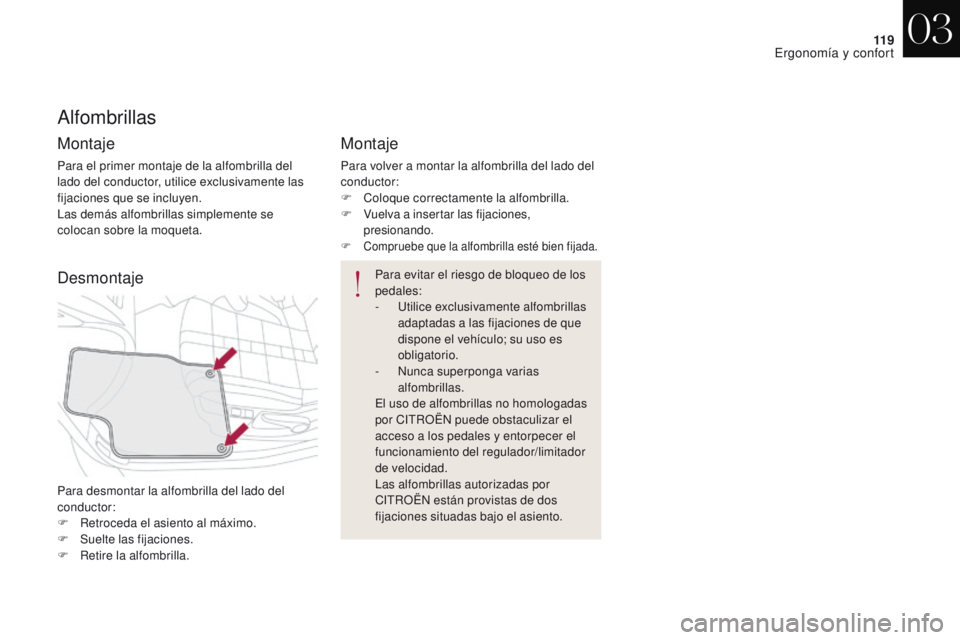

Alfombrillas
Montaje
Para el primer montaje de la alfombrilla del
lado del conductor, utilice exclusivamente las
fijaciones que se incluyen.
Las demás alfombrillas simplemente se
colocan sobre la moqueta.
DesmontajeMontaje
Para volver a montar la alfombrilla del lado del
conductor:
F

C
oloque correctamente la alfombrilla.
F

V
uelva a insertar las fijaciones,
presionando.
F Compruebe que la alfombrilla esté bien fijada.
Para evitar el riesgo de bloqueo de los
pedales:
-
Ut

ilice exclusivamente alfombrillas
adaptadas a las fijaciones de que
dispone el vehículo; su uso es
obligatorio.
-

N
unca superponga varias
alfombrillas.
El uso de alfombrillas no homologadas
por CITROËN puede obstaculizar el
acceso a los pedales y entorpecer el
funcionamiento del regulador/limitador
de velocidad.
Las alfombrillas autorizadas por
CITROËN están provistas de dos
fijaciones situadas bajo el asiento.
Para desmontar la alfombrilla del lado del
conductor:
F

R

etroceda el asiento al máximo.
F

Sue

lte las fijaciones.
F

R

etire la alfombrilla.
03
Ergonomía y confort

120
DS4_es_Chap03_ergonomie-et-confort_ed01-2016

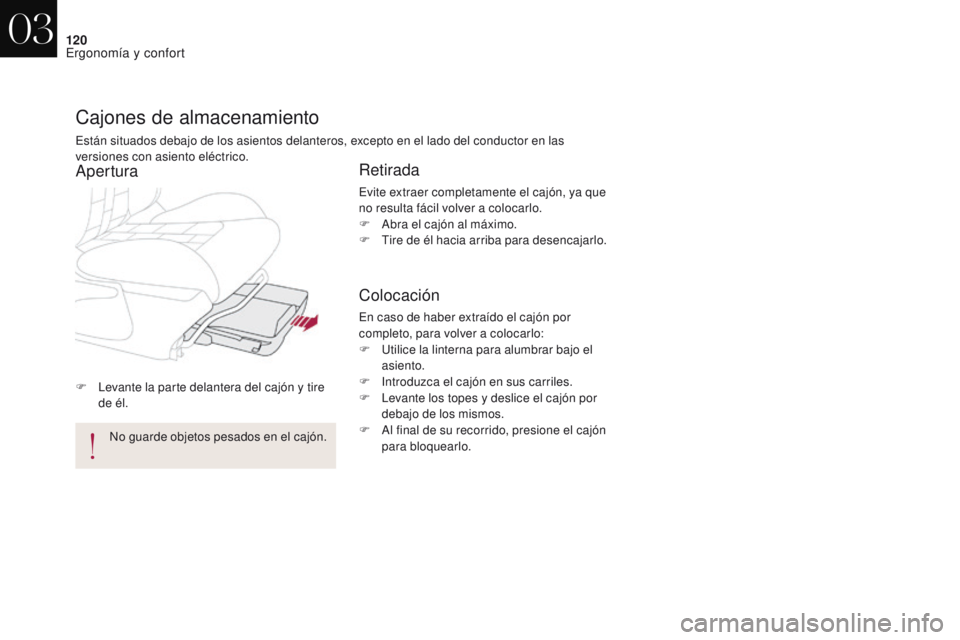

F Levante la parte delantera del cajón y tire de él.
Cajones de almacenamiento
Están situados debajo de los asientos delanteros, excepto en el lado del conductor en las
versiones con asiento eléctrico.
Retirada
Evite extraer completamente el cajón, ya que
no resulta fácil volver a colocarlo.
F

A
bra el cajón al máximo.
F

T
ire de él hacia arriba para desencajarlo.
Colocación
En caso de haber extraído el cajón por
completo, para volver a colocarlo:
F
Ut
ilice la linterna para alumbrar bajo el
asiento.
F

I
ntroduzca el cajón en sus carriles.
F

L
evante los topes y deslice el cajón por
debajo de los mismos.
F

A
l final de su recorrido, presione el cajón
para bloquearlo.
No guarde objetos pesados en el cajón.
Apertura
03
Ergonomía y confort

121
DS4_es_Chap03_ergonomie-et-confort_ed01-2016

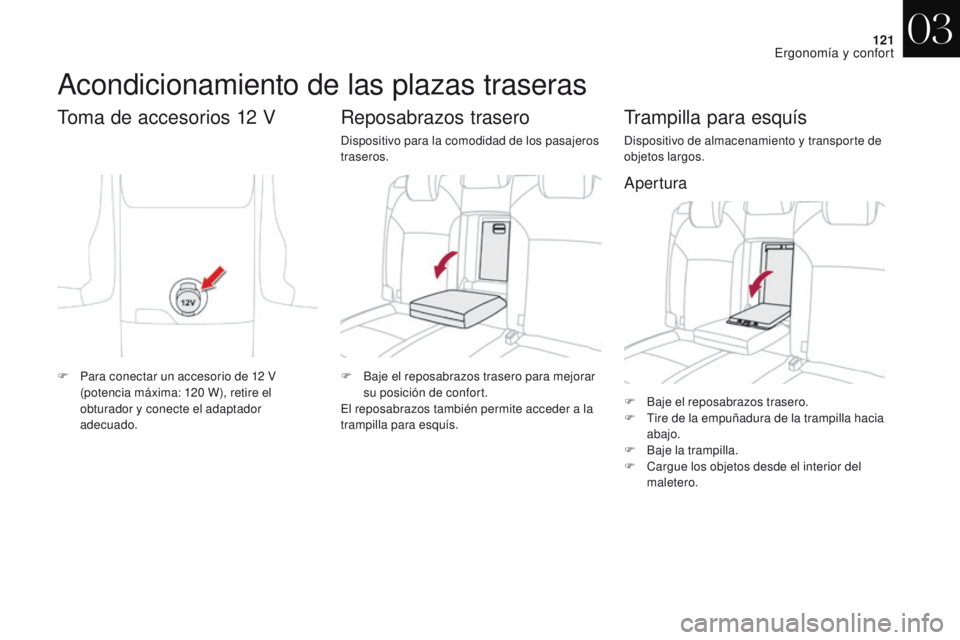

F Baje el reposabrazos trasero.
F T ire de la empuñadura de la trampilla hacia
abajo.
F

B
aje la trampilla.
F

Ca
rgue los objetos desde el interior del
maletero.
Trampilla para esquís
Dispositivo de almacenamiento y transporte de
objetos largos.
F

B

aje el reposabrazos trasero para mejorar
su posición de confort.
El reposabrazos también permite acceder a la
trampilla para esquís.
Reposabrazos trasero
Dispositivo para la comodidad de los pasajeros
traseros.
Toma de accesorios 12 V
F Para conectar un accesorio de 12 V
(potencia máxima: 120 W), retire el
obturador y conecte el adaptador
adecuado.
Acondicionamiento de las plazas traseras
Apertura
03
Ergonomía y confort

122
DS4_es_Chap03_ergonomie-et-confort_ed01-2016

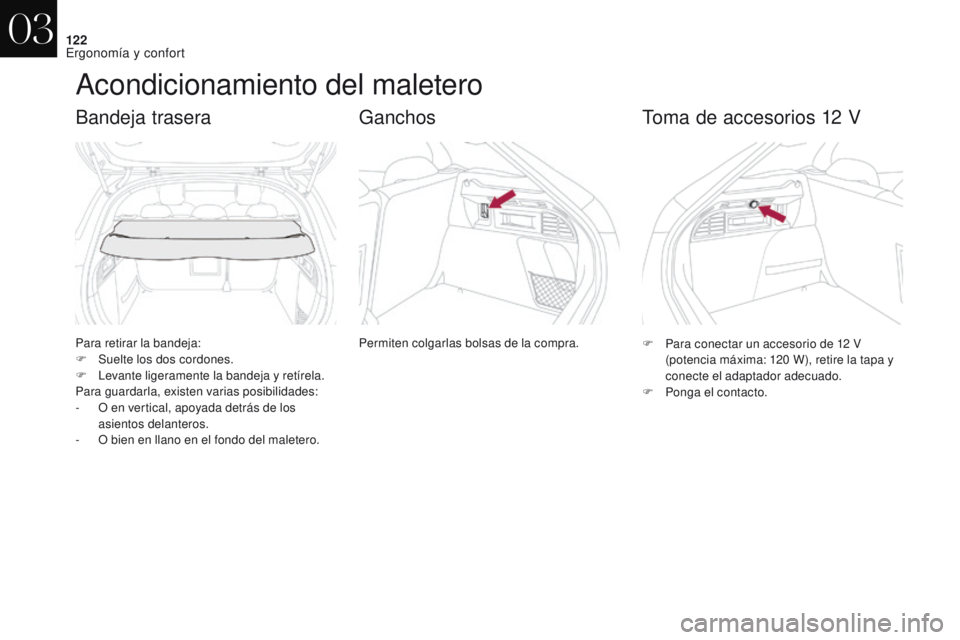

Acondicionamiento del maletero
Para retirar la bandeja:
F S uelte los dos cordones.
F

L
evante ligeramente la bandeja y retírela.
Para guardarla, existen varias posibilidades:
-

O e
n vertical, apoyada detrás de los
asientos delanteros.
-

O b
ien en llano en el fondo del maletero.
Bandeja trasera
Permiten colgarlas bolsas de la compra.
Ganchos
F Para conectar un accesorio de 12 V
(potencia máxima: 120 W), retire la tapa y
conecte el adaptador adecuado.
F

P
onga el contacto.
Toma de accesorios 12 V
03
Ergonomía y confort

123
DS4_es_Chap03_ergonomie-et-confort_ed01-2016

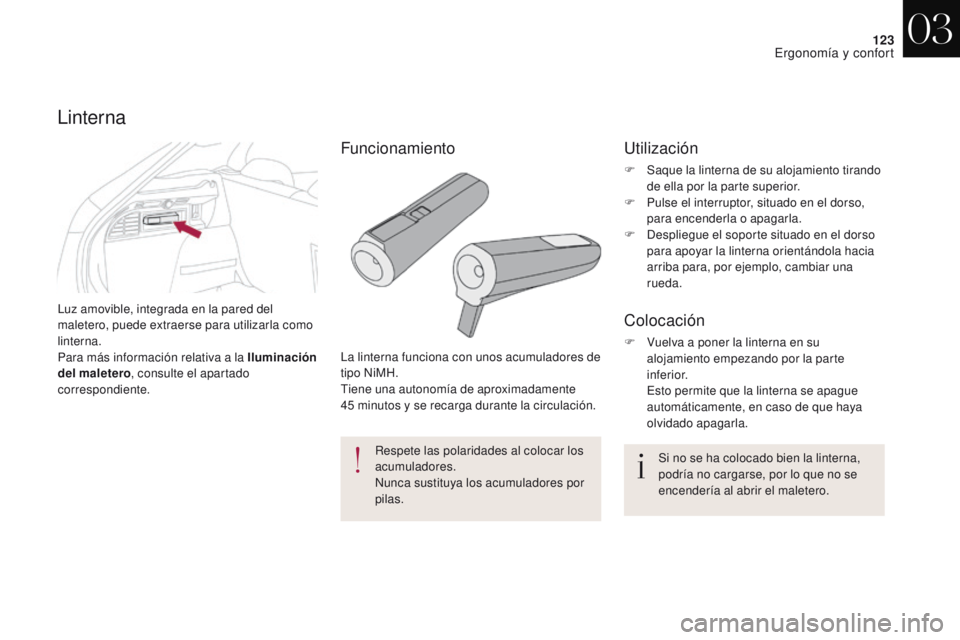

Luz amovible, integrada en la pared del
maletero, puede extraerse para utilizarla como
linterna.
Para más información relativa a la Iluminación
del maletero, consulte el apartado
correspondiente.
Linterna
La linterna funciona con unos acumuladores de
tipo NiMH.
Tiene una autonomía de aproximadamente
45
minutos y se recarga durante la circulación. Respete las polaridades al colocar los
acumuladores.
Nunca sustituya los acumuladores por
pilas.
Colocación
F Vuelva a poner la linterna en su alojamiento empezando por la parte
inferior.
E

sto permite que la linterna se apague
automáticamente, en caso de que haya
olvidado apagarla.
Si no se ha colocado bien la linterna,
podría no cargarse, por lo que no se
encendería al abrir el maletero.
Utilización
F Saque la linterna de su alojamiento tirando de ella por la parte superior.
F

P
ulse el interruptor, situado en el dorso,
para encenderla o apagarla.
F

D
espliegue el soporte situado en el dorso
para apoyar la linterna orientándola hacia
arriba para, por ejemplo, cambiar una
rueda.
Funcionamiento
03
Ergonomía y confort

124
DS4_es_Chap03_ergonomie-et-confort_ed01-2016

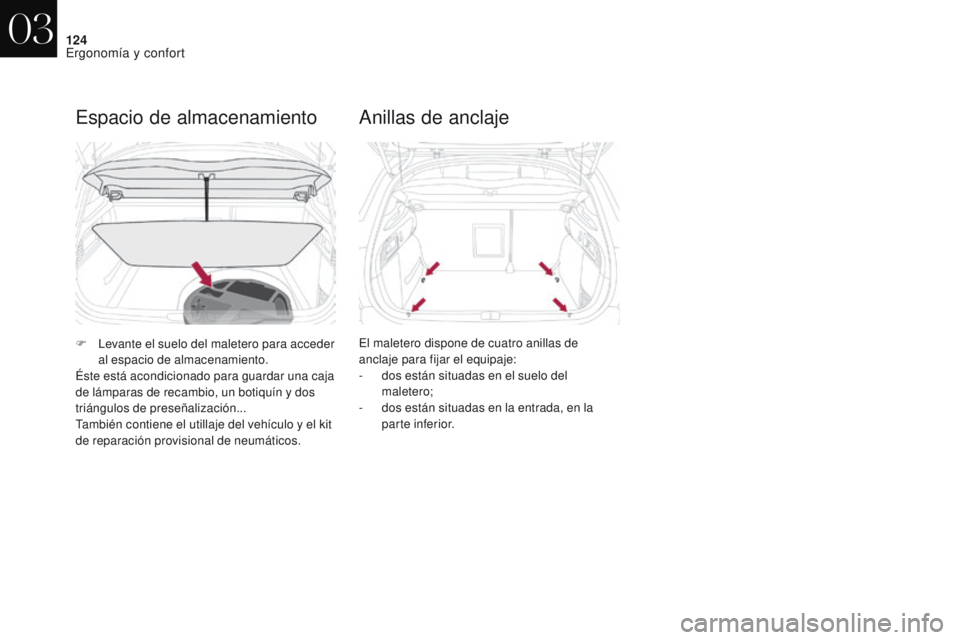

Espacio de almacenamiento
F Levante el suelo del maletero para acceder al espacio de almacenamiento.
Éste está acondicionado para guardar una caja
de lámparas de recambio, un botiquín y dos
triángulos de preseñalización...
También contiene el utillaje del vehículo y el kit
de reparación provisional de neumáticos.
Anillas de anclaje
El maletero dispone de cuatro anillas de
anclaje para fijar el equipaje:
-

d
os están situadas en el suelo del
maletero;
-

d
os están situadas en la entrada, en la
parte inferior.
03
Ergonomía y confort

125
DS4_es_Chap03_ergonomie-et-confort_ed01-2016
03
Ergonomía y confort

DS4_es_Chap04_eclairage-et-visibilite_ed01-2016

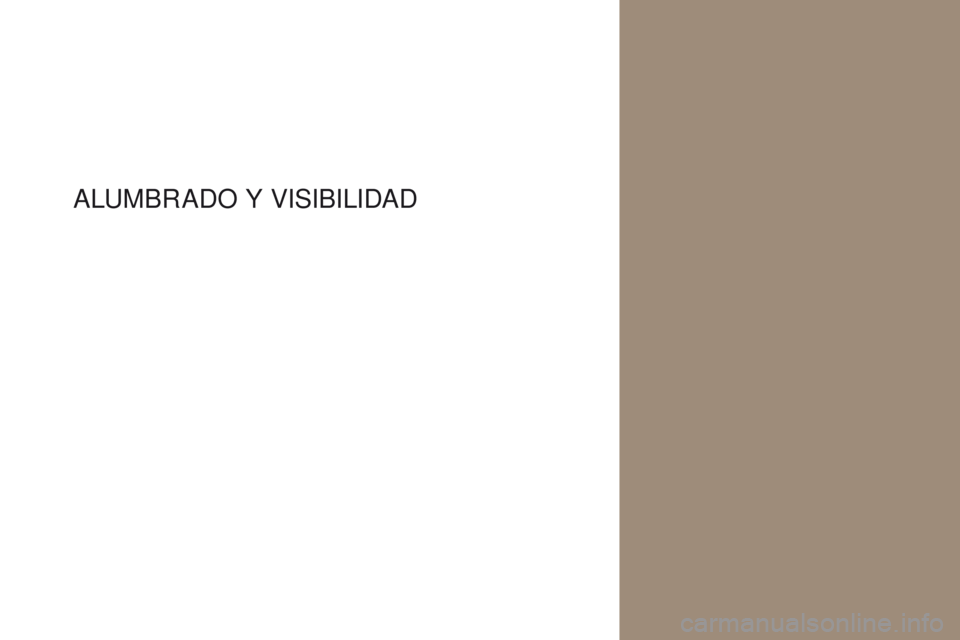

ALUMBRADO Y VISIBILIDAD
