2017 CITROEN DS4 Manuales de Empleo (in Spanish)

247
DS4_es_Chap07_info-pratiques_ed01-2016

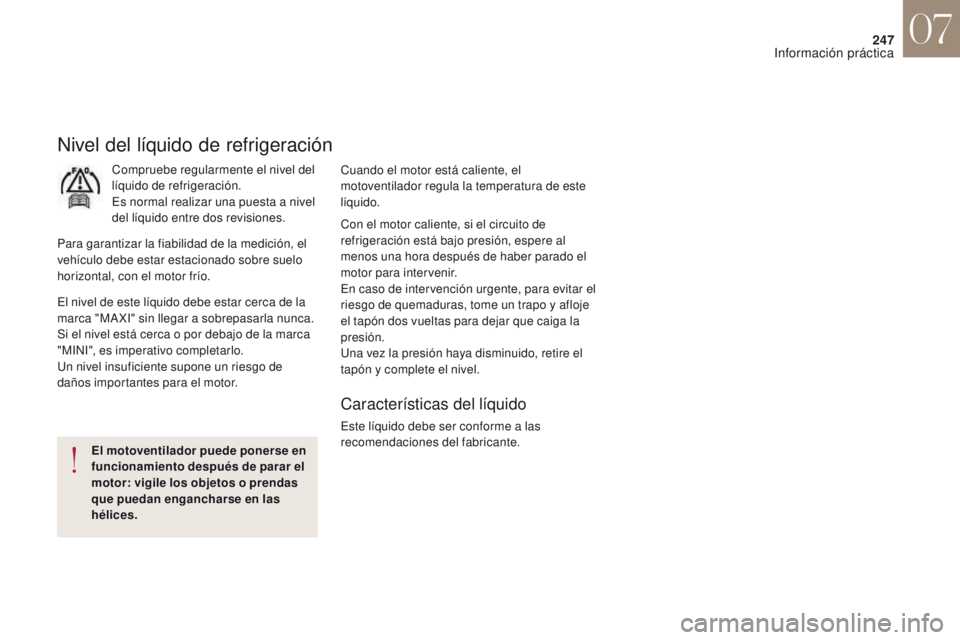

Nivel del líquido de refrigeración
Compruebe regularmente el nivel del
líquido de refrigeración.
Es normal realizar una puesta a nivel
del líquido entre dos revisiones.
Para garantizar la fiabilidad de la medición, el
vehículo debe estar estacionado sobre suelo
horizontal, con el motor frío.
El motoventilador puede ponerse en
funcionamiento después de parar el
motor: vigile los objetos o prendas
que puedan engancharse en las
hélices.
El nivel de este líquido debe estar cerca de la
marca "MAXI" sin llegar a sobrepasarla nunca.
Si el nivel está cerca o por debajo de la marca
"MINI", es imperativo completarlo.
Un nivel insuficiente supone un riesgo de
daños importantes para el motor.
Cuando el motor está caliente, el
motoventilador regula la temperatura de este
líquido.
Con el motor caliente, si el circuito de
refrigeración está bajo presión, espere al
menos una hora después de haber parado el
motor para intervenir.
En caso de intervención urgente, para evitar el
riesgo de quemaduras, tome un trapo y afloje
el tapón dos vueltas para dejar que caiga la
presión.
Una vez la presión haya disminuido, retire el
tapón y complete el nivel.
Características del líquido
Este líquido debe ser conforme a las
recomendaciones del fabricante.
07
Información práctica

248
Para revisar el nivel o realizar una
puesta a nivel del líquido en los
vehículos equipados con lavafaros,
inmovilice el vehículo y pare el motor.

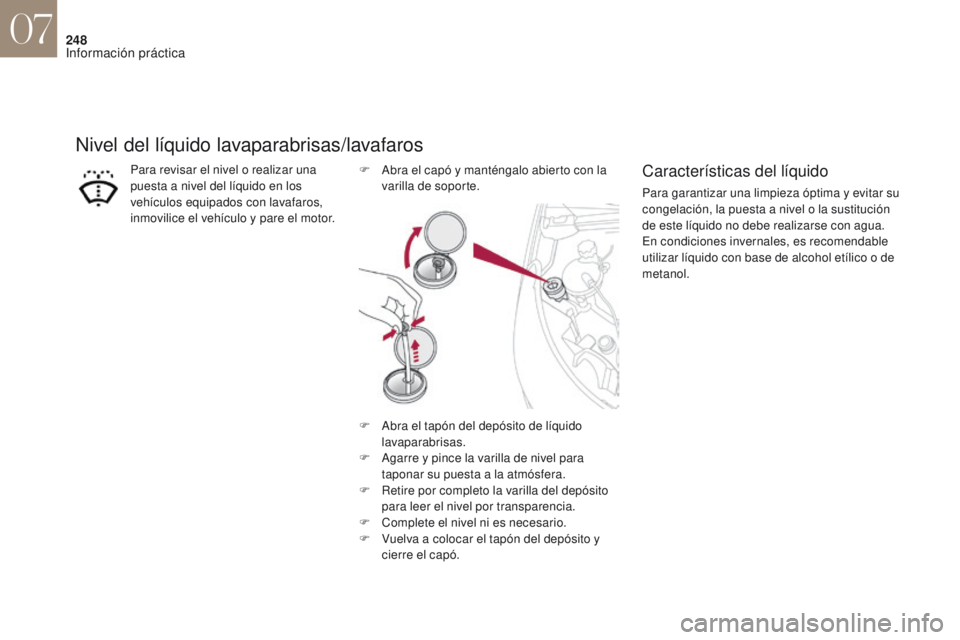

Nivel del líquido lavaparabrisas/lavafaros
F Abra el capó y manténgalo abierto con la varilla de soporte.Características del líquido
Para garantizar una limpieza óptima y evitar su
congelación, la puesta a nivel o la sustitución
de este líquido no debe realizarse con agua.
En condiciones invernales, es recomendable
utilizar líquido con base de alcohol etílico o de
metanol.
F

A

bra el tapón del depósito de líquido
lavaparabrisas.
F

A

garre y pince la varilla de nivel para
taponar su puesta a la atmósfera.
F

R

etire por completo la varilla del depósito
para leer el nivel por transparencia.
F

C

omplete el nivel ni es necesario.
F

V

uelva a colocar el tapón del depósito y
cierre el capó.
07
Información práctica

249
DS4_es_Chap07_info-pratiques_ed01-2016

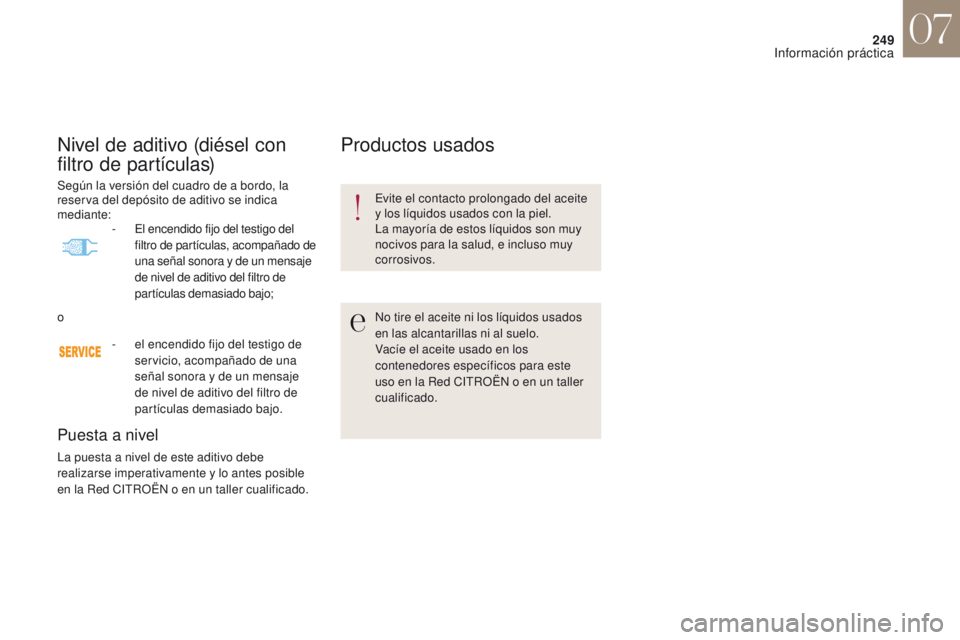

Nivel de aditivo (diésel con
f iltro de partículas)
Puesta a nivel
La puesta a nivel de este aditivo debe
realizarse imperativamente y lo antes posible
en la Red CITROËN o en un taller cualificado.
Productos usados
Evite el contacto prolongado del aceite
y los líquidos usados con la piel.
La mayoría de estos líquidos son muy
nocivos para la salud, e incluso muy
corrosivos.
No tire el aceite ni los líquidos usados
en las alcantarillas ni al suelo.
Vacíe el aceite usado en los
contenedores específicos para este
uso en la Red CITROËN o en un taller
cualificado.
Según la versión del cuadro de a bordo, la
reserva del depósito de aditivo se indica
mediante:
-

E

l encendido fijo del testigo del
filtro de partículas, acompañado de
una señal sonora y de un mensaje
de nivel de aditivo del filtro de
partículas demasiado bajo;
o
-

e

l encendido fijo del testigo de
servicio, acompañado de una
señal sonora y de un mensaje
de nivel de aditivo del filtro de
partículas demasiado bajo.
07
Información práctica

250
Filtro de partículas (diésel)
Según la versión del cuadro de a bordo, el
inicio de saturación del filtro de partículas se
indica mediante:-

e
l encendido temporal del testigo
SERVICE, acompañado de una
señal sonora y de un mensaje de
riesgo de obstrucción del filtro de
partículas.
-

e
l encendido fijo del testigo del
filtro de partículas, acompañado
de una señal sonora y de un
mensaje de riesgo de obstrucción
del filtro de partículas;
o
Cuando las condiciones de circulación lo
permitan, regenere el filtro circulando a una
velocidad de al menos 60
km/h hasta que se
apague el testigo.
Si el testigo no se apaga, indica una falta de
aditivo.

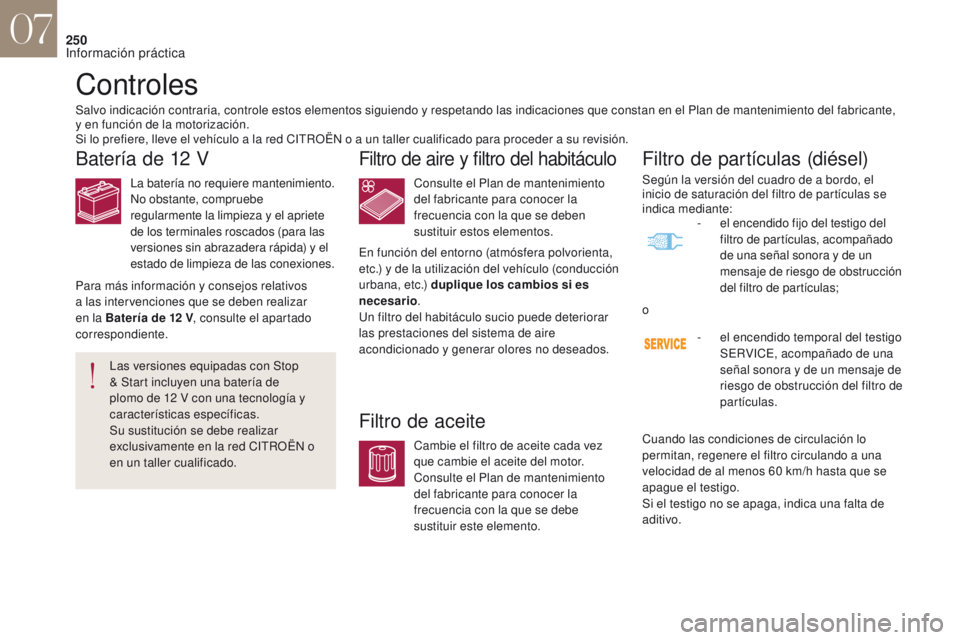

Controles
Filtro de aire y filtro del habitáculo
Filtro de aceite
Salvo indicación contraria, controle estos elementos siguiendo y respetando las indicaciones que constan en el Plan de mantenimiento del fabricante,
y en función de la motorización.
Si lo prefiere, lleve el vehículo a la red CITROËN o a un taller cualificado para proceder a su revisión.
Consulte el Plan de mantenimiento
del fabricante para conocer la
frecuencia con la que se deben
sustituir estos elementos.
Cambie el filtro de aceite cada vez
que cambie el aceite del motor.
Consulte el Plan de mantenimiento
del fabricante para conocer la
frecuencia con la que se debe
sustituir este elemento.
Las versiones equipadas con Stop
& Start incluyen una batería de
plomo de 12
V con una tecnología y
características específicas.
Su sustitución se debe realizar
exclusivamente en la red CITROËN o
en un taller cualificado.
Batería de 12 V
Para más información y consejos relativos
a las intervenciones que se deben realizar
en la Batería de 12
V, consulte el apartado
correspondiente. La batería no requiere mantenimiento.
No obstante, compruebe
regularmente la limpieza y el apriete
de los terminales roscados (para las
versiones sin abrazadera rápida) y el
estado de limpieza de las conexiones.
En función del entorno (atmósfera polvorienta,
etc.) y de la utilización del vehículo (conducción
urbana, etc.) duplique los cambios si es
necesario
.
Un filtro del habitáculo sucio puede deteriorar
las prestaciones del sistema de aire
acondicionado y generar olores no deseados.
07
Información práctica

251
DS4_es_Chap07_info-pratiques_ed01-2016
Para más información relativa
a la Revisión de los niveles y,
en concreto, respecto al nivel de
aditivo gasoil, consulte el apartado
correspondiente.
En el caso de un vehículo nuevo, las
primeras operaciones de regeneración
del filtro de partículas pueden ir
acompañadas de un olor a "quemado",
que es completamente normal.
Después de un funcionamiento
prolongado del vehículo a muy
baja velocidad o al ralentí,
excepcionalmente puede constatar
emisiones de vapor de agua por el tubo
de escape al acelerar. Estas emisiones
no suponen ninguna consecuencia en
el funcionamiento del vehículo ni para
el medio ambiente.

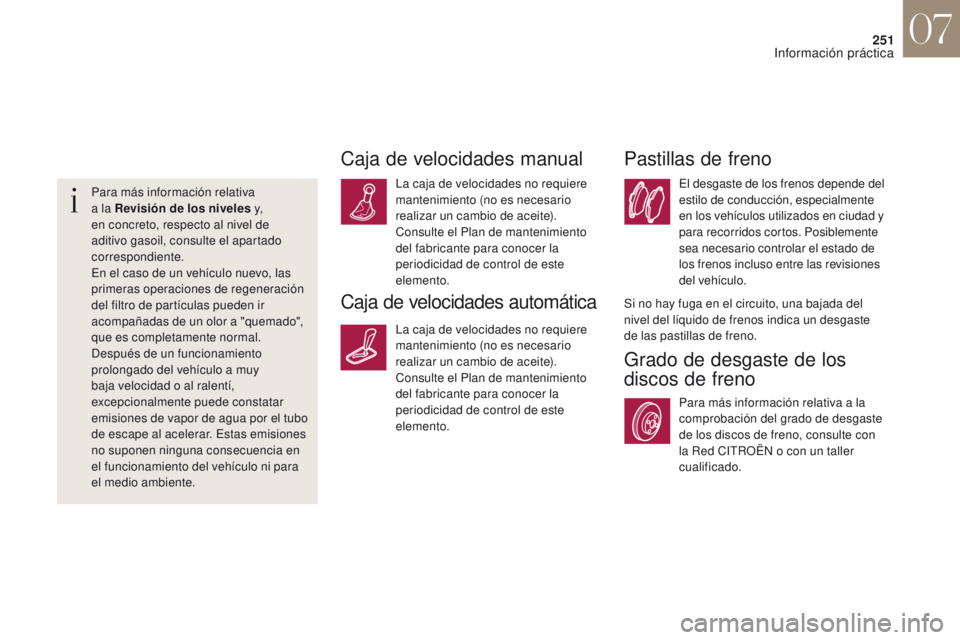

Caja de velocidades manual
La caja de velocidades no requiere
mantenimiento (no es necesario
realizar un cambio de aceite).
Consulte el Plan de mantenimiento
del fabricante para conocer la
periodicidad de control de este
elemento.
Caja de velocidades automática
La caja de velocidades no requiere
mantenimiento (no es necesario
realizar un cambio de aceite).
Consulte el Plan de mantenimiento
del fabricante para conocer la
periodicidad de control de este
elemento.
Grado de desgaste de los
discos de freno
Para más información relativa a la
comprobación del grado de desgaste
de los discos de freno, consulte con
la Red CITROËN o con un taller
cualificado.
Pastillas de freno
El desgaste de los frenos depende del
estilo de conducción, especialmente
en los vehículos utilizados en ciudad y
para recorridos cortos. Posiblemente
sea necesario controlar el estado de
los frenos incluso entre las revisiones
del vehículo.
Si no hay fuga en el circuito, una bajada del
nivel del líquido de frenos indica un desgaste
de las pastillas de freno.
07
Información práctica

252

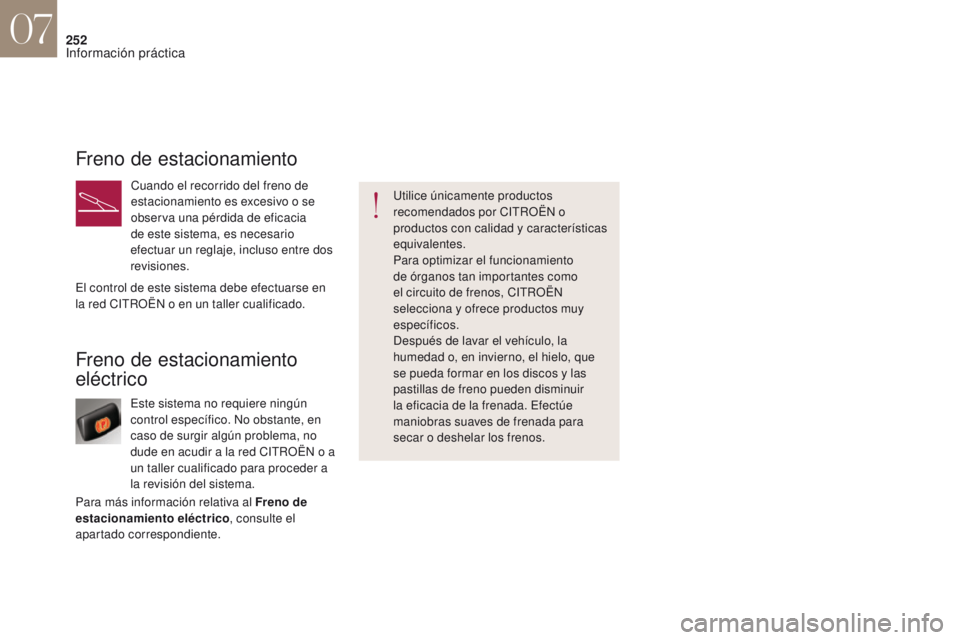

Freno de estacionamiento
eléctrico
Este sistema no requiere ningún
control específico. No obstante, en
caso de surgir algún problema, no
dude en acudir a la red CITROËN o a
un taller cualificado para proceder a
la revisión del sistema.Utilice únicamente productos
recomendados por CITROËN o
productos con calidad y características
equivalentes.
Para optimizar el funcionamiento
de órganos tan importantes como
el circuito de frenos, CITROËN
selecciona y ofrece productos muy
específicos.
Después de lavar el vehículo, la
humedad o, en invierno, el hielo, que
se pueda formar en los discos y las
pastillas de freno pueden disminuir
la eficacia de la frenada. Efectúe
maniobras suaves de frenada para
secar o deshelar los frenos.
Freno de estacionamiento
Cuando el recorrido del freno de
estacionamiento es excesivo o se
observa una pérdida de eficacia
de este sistema, es necesario
efectuar un reglaje, incluso entre dos
revisiones.
Para más información relativa al Freno de
estacionamiento eléctrico, consulte el
apartado correspondiente. El control de este sistema debe efectuarse en
la red CITROËN o en un taller cualificado.
07
Información práctica

253
DS4_es_Chap07_info-pratiques_ed01-2016
Cuando el depósito de AdBlue® está
vacío, un dispositivo reglamentario
impide el rearranque del motor.
Cuando el sistema SCR falla, el nivel
de emisiones de su vehículo deja de
ser conforme a la reglamentación Euro
6: el vehículo se vuelve contaminante.
En caso de que se confirme un
fallo de funcionamiento del sistema
SCR, deberá acudir lo antes posible
a la red CITROËN o a un taller
cualificado: después de recorrer
1.100

km, un dispositivo se activará
automáticamente para impedir el
rearranque del motor.
En ambos casos, el indicador de
autonomía le permitirá conocer la
distancia que puede recorrer antes de
la inmovilización del vehículo.

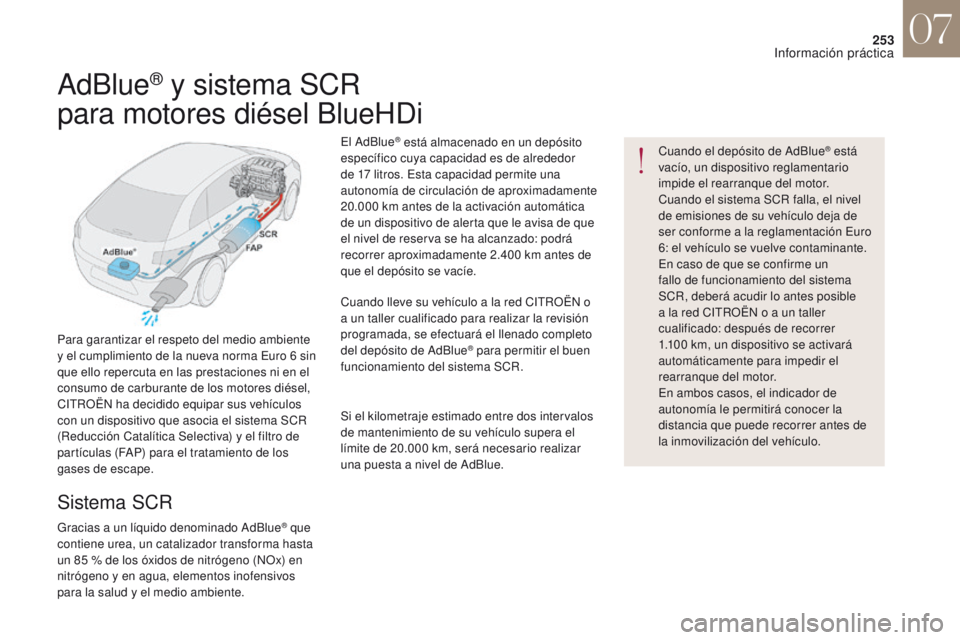

AdBlue® y sistema SCR
para motores diésel BlueHDi
Para garantizar el respeto del medio ambiente
y el cumplimiento de la nueva norma Euro 6
sin
que ello repercuta en las prestaciones ni en el
consumo de carburante de los motores diésel,
CITROËN ha decidido equipar sus vehículos
con un dispositivo que asocia el sistema SCR
(Reducción Catalítica Selectiva) y el filtro de
partículas (FAP) para el tratamiento de los
gases de escape.
Sistema SCR
Gracias a un líquido denominado AdBlue® que
contiene urea, un catalizador transforma hasta
un 85

% de los óxidos de nitrógeno (NOx) en
nitrógeno y en agua, elementos inofensivos
para la salud y el medio ambiente. El AdBlue
® está almacenado en un depósito
específico cuya capacidad es de alrededor
de 17

litros. Esta capacidad permite una
autonomía de circulación de aproximadamente
20.000

km antes de la activación automática
de un dispositivo de alerta que le avisa de que
el nivel de reserva se ha alcanzado: podrá
recorrer aproximadamente 2.400
km antes de
que el depósito se vacíe.
Cuando lleve su vehículo a la red CITROËN o
a un taller cualificado para realizar la revisión
programada, se efectuará el llenado completo
del depósito de AdBlue
® para permitir el buen
funcionamiento del sistema SCR.
Si el kilometraje estimado entre dos intervalos
de mantenimiento de su vehículo supera el
límite de 20.000

km, será necesario realizar
una puesta a nivel de AdBlue.
07
Información práctica

254

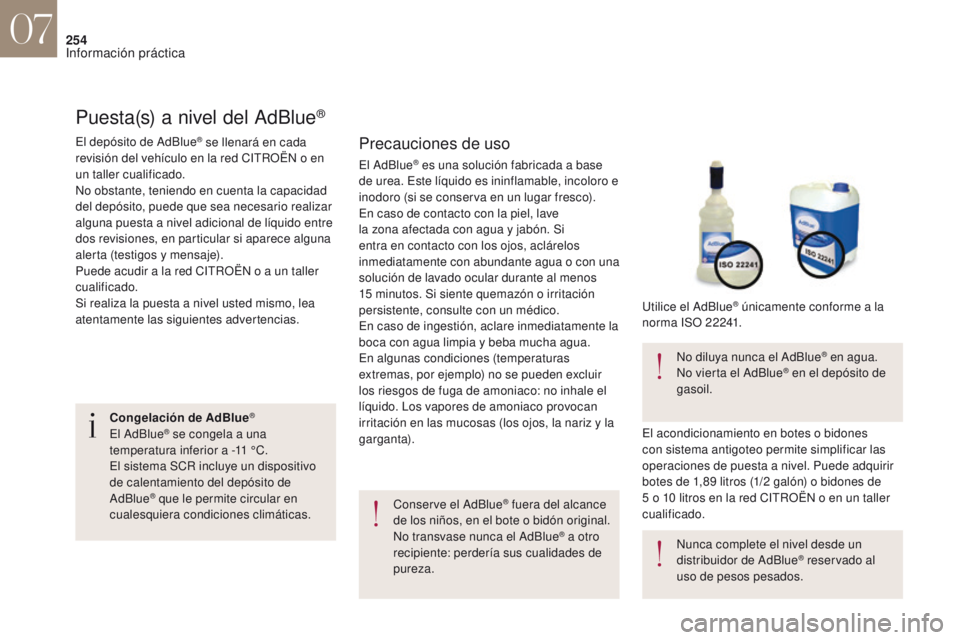

Puesta(s) a nivel del AdBlue®
Precauciones de uso
Conserve el AdBlue® fuera del alcance
de los niños, en el bote o bidón original.
No transvase nunca el AdBlue
® a otro
recipiente: perdería sus cualidades de
pureza. No diluya nunca el AdBlue
® en agua.
No vierta el AdBlue® en el depósito de
gasoil.
Nunca complete el nivel desde un
distribuidor de AdBlue
® reservado al
uso de pesos pesados.
El AdBlue
® es una solución fabricada a base
de urea. Este líquido es ininflamable, incoloro e
inodoro (si se conserva en un lugar fresco).
En caso de contacto con la piel, lave
la zona afectada con agua y jabón. Si
entra en contacto con los ojos, aclárelos
inmediatamente con abundante agua o con una
solución de lavado ocular durante al menos
15

minutos. Si siente quemazón o irritación
persistente, consulte con un médico.
En caso de ingestión, aclare inmediatamente la
boca con agua limpia y beba mucha agua.
En algunas condiciones (temperaturas
extremas, por ejemplo) no se pueden excluir
los riesgos de fuga de amoniaco: no inhale el
líquido. Los vapores de amoniaco provocan
irritación en las mucosas (los ojos, la nariz y la
garganta).
El depósito de AdBlue
® se llenará en cada
revisión del vehículo en la red CITROËN o en
un taller cualificado.
No obstante, teniendo en cuenta la capacidad
del depósito, puede que sea necesario realizar
alguna puesta a nivel adicional de líquido entre
dos revisiones, en particular si aparece alguna
alerta (testigos y mensaje).
Puede acudir a la red CITROËN o a un taller
cualificado.
Si realiza la puesta a nivel usted mismo, lea
atentamente las siguientes advertencias. Utilice el AdBlue
® únicamente conforme a la
norma ISO 22241.
El acondicionamiento en botes o bidones
con sistema antigoteo permite simplificar las
operaciones de puesta a nivel. Puede adquirir
botes de 1,89

litros (1/2 galón) o bidones de
5

o 10

litros en la red CITROËN o en un taller
cualificado.
Congelación de AdBlue
®
El AdBlue® se congela a una
temperatura inferior a -11 °C.
El sistema SCR incluye un dispositivo
de calentamiento del depósito de
AdBlue
® que le permite circular en
cualesquiera condiciones climáticas.
07
Información práctica
