2017 CITROEN DS4 Manuales de Empleo (in Spanish)

175
DS4_es_Chap05_securite_ed01-2016
DS4_es_Chap05_securite_ed01-2016
Su vehículo ha sido homologado conforme a la
última reglamentación ISOFIX.
Las sillas, presentadas a continuación,
van equipadas con anclajes ISOFIX
reglamentarios:
Fijaciones "ISOFIX"
Cada silla dispone de 3 anillas: -
U
na anilla B
, situada detrás del asiento
e identificada mediante una marca,
denominada Top Tether , que permite fijar
la correa superior.
El sistema de fijación ISOFIX garantiza un
montaje fiable, sólido y rápido de la silla infantil
en el vehículo.
Las sillas infantiles ISOFIX van equipadas
con dos cierres que se enganchan fácilmente
en las anillas A .
Algunas disponen también de una correa
superior que se ancla a la anilla B .La instalación incorrecta de una silla
infantil en el vehículo compromete la
protección del niño en caso de colisión.
Respete estrictamente las consignas de
montaje indicadas en el manual de instalación
que se entrega con la silla infantil.
Para conocer las posibilidades de instalación
de las sillas ISOFIX en el vehículo, consulte la
tabla recapitulativa. Para instalar una silla infantil ISOFIX
en la plaza izquierda de la banqueta
trasera, aparte el cinturón de seguridad
trasero central hacia el centro del
vehículo antes de fijar la silla ISOFIX,
para que ésta no obstaculice el
funcionamiento del cinturón.
-
P
ase la correa de la silla infantil por detrás
del respaldo del asiento, centrándola
entre los orificios de las varillas del
reposacabezas.
-
F
ije el enganche de la correa superior a la
anilla B .
-
T
ense la correa superior.
Para fijar la silla infantil a la anilla TOP
TETHER :
-

R
etire y guarde el reposacabezas antes
de instalar una silla infantil en esta plaza
(vuelva a colocar el reposacabezas cuando
desinstale la silla infantil).
-

D
os anillas A , situadas entre el respaldo
y el cojín de asiento del vehículo,
identificadas mediante una marca.
05
Seguridad

176

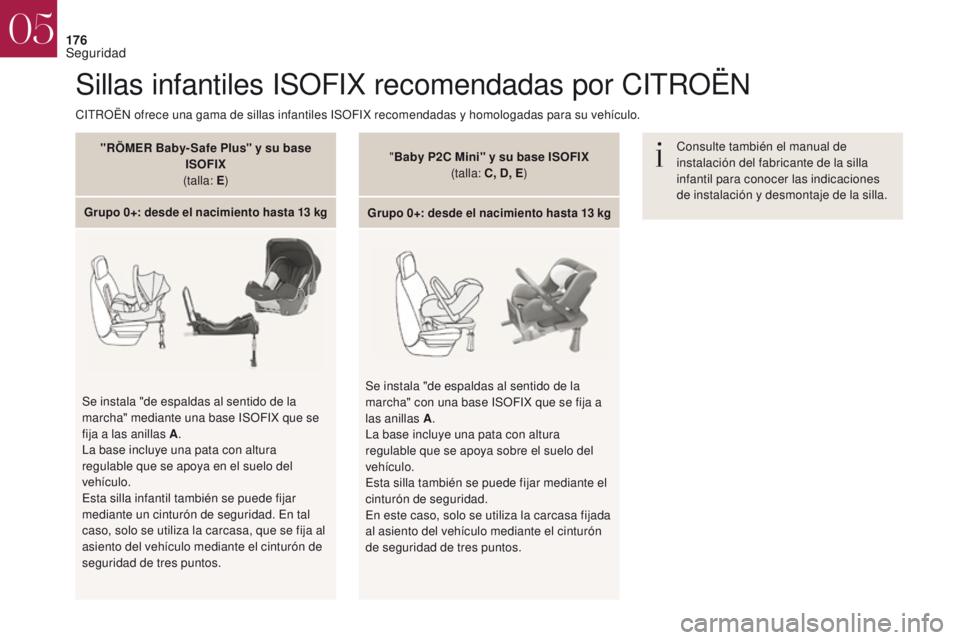

Sillas infantiles ISOFIX recomendadas por CITROËN
Consulte también el manual de
instalación del fabricante de la silla
infantil para conocer las indicaciones
de instalación y desmontaje de la silla.
CITROËN ofrece una gama de sillas infantiles ISOFIX recomendadas y homologadas para su vehículo.
"RÖMER Baby- Safe Plus" y su base ISOFIX
(talla: E )
Grupo 0+: desde el nacimiento hasta 13 kg
Se instala "de espaldas al sentido de la
marcha" mediante una base ISOFIX que se
fija a las anillas A .
La base incluye una pata con altura
regulable que se apoya en el suelo del
vehículo.
Esta silla infantil también se puede fijar
mediante un cinturón de seguridad. En tal
caso, solo se utiliza la carcasa, que se fija al
asiento del vehículo mediante el cinturón de
seguridad de tres puntos. "
Baby P2C Mini" y su base ISOFIX
(talla: C, D, E )
Grupo 0+: desde el nacimiento hasta 13 kg
Se instala "de espaldas al sentido de la
marcha" con una base ISOFIX que se fija a
las anillas A.
La base incluye una pata con altura
regulable que se apoya sobre el suelo del
vehículo.
Esta silla también se puede fijar mediante el
cinturón de seguridad.
En este caso, solo se utiliza la carcasa fijada
al asiento del vehículo mediante el cinturón
de seguridad de tres puntos.
05
Seguridad

177
DS4_es_Chap05_securite_ed01-2016
DS4_es_Chap05_securite_ed01-2016

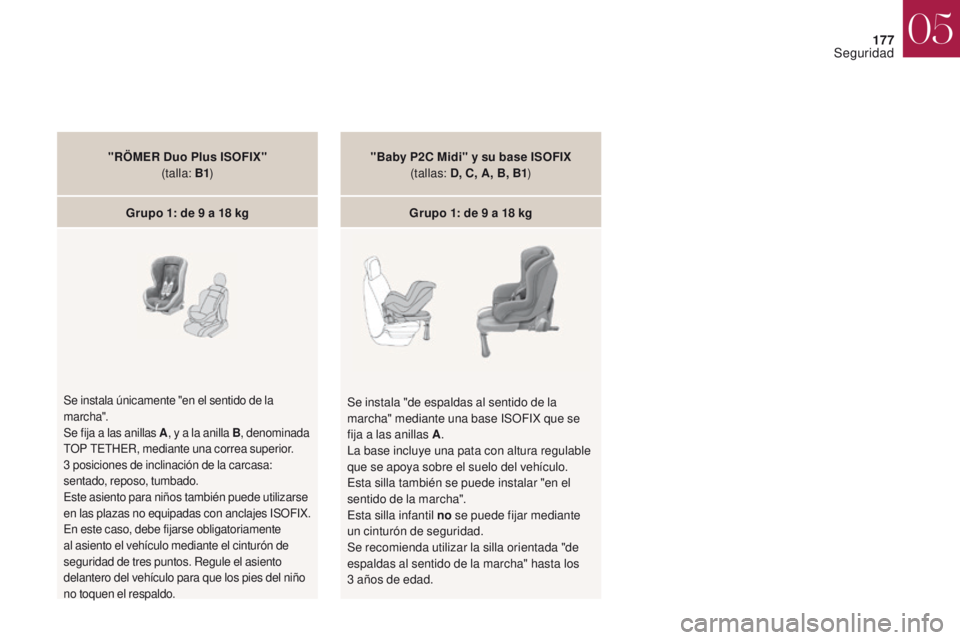

"RÖMER Duo Plus ISOFIX"(talla: B1)
Grupo 1: de 9
a 18 kg
Se instala únicamente "en el sentido de la
marcha".
Se fija a las anillas A, y a la anilla B , denominada
TOP TETHER, mediante una correa superior.
3
posiciones de inclinación de la carcasa:
sentado, reposo, tumbado.
Este asiento para niños también puede utilizarse
en las plazas no equipadas con anclajes ISOFIX.
En este caso, debe fijarse obligatoriamente
al asiento el vehículo mediante el cinturón de
seguridad de tres puntos. Regule el asiento
delantero del vehículo para que los pies del niño
no toquen el respaldo.
"Baby P2C Midi" y su base ISOFIX (tallas: D, C, A, B, B1 )
Grupo 1: de 9
a 18 kg
Se instala "de espaldas al sentido de la
marcha" mediante una base ISOFIX que se
fija a las anillas A .
La base incluye una pata con altura regulable
que se apoya sobre el suelo del vehículo.
Esta silla también se puede instalar "en el
sentido de la marcha".
Esta silla infantil no se puede fijar mediante
un cinturón de seguridad.
Se recomienda utilizar la silla orientada "de
espaldas al sentido de la marcha" hasta los
3

años de edad.
05
Seguridad

178

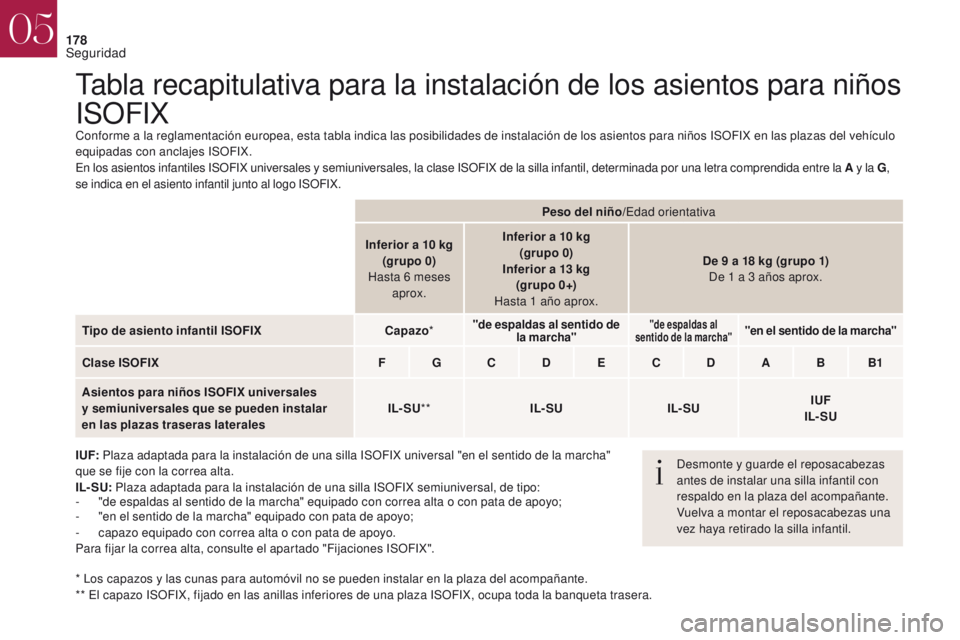

Tabla recapitulativa para la instalación de los asientos para niños
ISOFIX
Conforme a la reglamentación europea, esta tabla indica las posibilidades de instalación de los asientos para niños ISOFIX en las plazas del vehículo
equipadas con anclajes ISOFIX.
En los asientos infantiles ISOFIX universales y semiuniversales, la clase ISOFIX de la silla infantil, determinada por una letra comprendida entre la A y la G,
se indica en el asiento infantil junto al logo ISOFIX.
I UF: Plaza adaptada para la instalación de una silla ISOFIX universal "en el sentido de la marcha"
que se fije con la correa alta.
IL- SU: Plaza adaptada para la instalación de una silla ISOFIX semiuniversal, de tipo:
-

"
de espaldas al sentido de la marcha" equipado con correa alta o con pata de apoyo;
-

"e
n el sentido de la marcha" equipado con pata de apoyo;
-

c
apazo equipado con correa alta o con pata de apoyo.
Para fijar la correa alta, consulte el apartado "Fijaciones ISOFIX".
* Los capazos y las cunas para automóvil no se pueden instalar en la plaza del acompañante.
** El capazo ISOFIX, fijado en las anillas inferiores de una plaza ISOFIX, ocupa toda la banqueta trasera. Peso del niño/
Edad orientativa
Inferior a 10
kg
(grupo 0)
Hasta 6
meses
aprox. Inferior a 10
kg
(grupo 0)
Inferior a 13
kg
(grupo 0+)
Hasta 1
año aprox.De 9
a 18 kg (grupo 1)
De 1
a 3 años aprox.
Tipo de asiento infantil ISOFIX Capazo*
"de espaldas al sentido de
la marcha""de espaldas al
sentido de la marcha""en el sentido de la marcha"
Clase ISOFIX F G C D E C D A B B1
Asientos para niños ISOFIX universales
y semiuniversales que se pueden instalar
en las plazas traseras laterales IL- SU
** IL- SU IL- SU IUF
IL- SU
Desmonte y guarde el reposacabezas
antes de instalar una silla infantil con
respaldo en la plaza del acompañante.
Vuelva a montar el reposacabezas una
vez haya retirado la silla infantil.
05
Seguridad

179
DS4_es_Chap05_securite_ed01-2016
DS4_es_Chap05_securite_ed01-2016

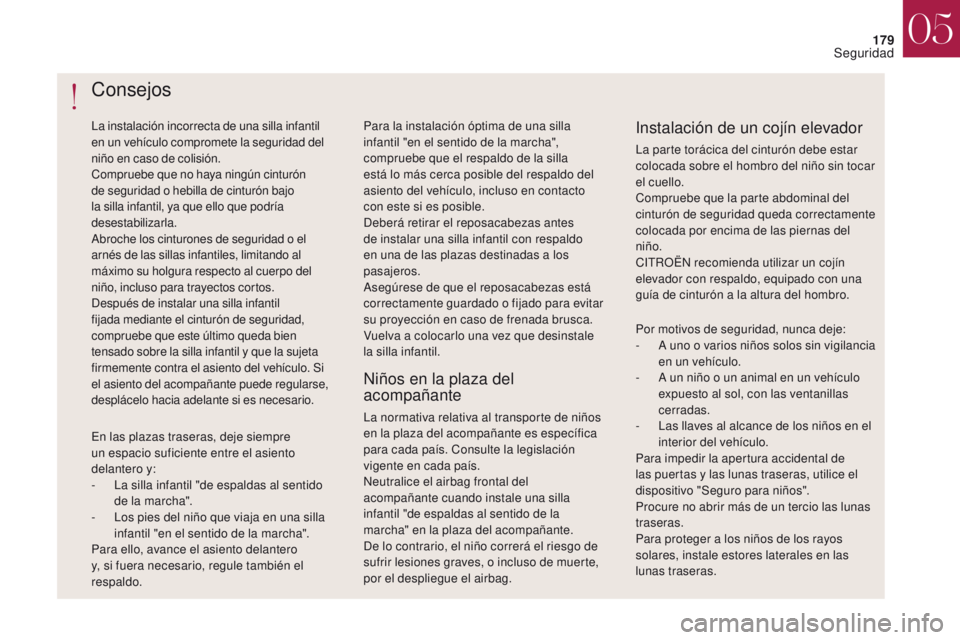

Consejos
La instalación incorrecta de una silla infantil
en un vehículo compromete la seguridad del
niño en caso de colisión.
Compruebe que no haya ningún cinturón
de seguridad o hebilla de cinturón bajo
la silla infantil, ya que ello que podría
desestabilizarla.
Abroche los cinturones de seguridad o el
arnés de las sillas infantiles, limitando al
máximo su holgura respecto al cuerpo del
niño, incluso para trayectos cortos.
Después de instalar una silla infantil
fijada mediante el cinturón de seguridad,
compruebe que este último queda bien
tensado sobre la silla infantil y que la sujeta
firmemente contra el asiento del vehículo. Si
el asiento del acompañante puede regularse,
desplácelo hacia adelante si es necesario.Para la instalación óptima de una silla
infantil "en el sentido de la marcha",
compruebe que el respaldo de la silla
está lo más cerca posible del respaldo del
asiento del vehículo, incluso en contacto
con este si es posible.
Deberá retirar el reposacabezas antes
de instalar una silla infantil con respaldo
en una de las plazas destinadas a los
pasajeros.
Asegúrese de que el reposacabezas está
correctamente guardado o fijado para evitar
su proyección en caso de frenada brusca.
Vuelva a colocarlo una vez que desinstale
la silla infantil.
Por motivos de seguridad, nunca deje:
-

A u
no o varios niños solos sin vigilancia
en un vehículo.
-

A u
n niño o un animal en un vehículo
expuesto al sol, con las ventanillas
cerradas.
-

L
as llaves al alcance de los niños en el
interior del vehículo.
Para impedir la apertura accidental de
las puertas y las lunas traseras, utilice el
dispositivo "Seguro para niños".
Procure no abrir más de un tercio las lunas
traseras.
Para proteger a los niños de los rayos
solares, instale estores laterales en las
lunas traseras.
En las plazas traseras, deje siempre
un espacio suficiente entre el asiento
delantero y:
-

L
a silla infantil "de espaldas al sentido
de la marcha".
-

L
os pies del niño que viaja en una silla
infantil "en el sentido de la marcha".
Para ello, avance el asiento delantero
y, si fuera necesario, regule también el
respaldo.
Niños en la plaza del
acompañante
La normativa relativa al transporte de niños
en la plaza del acompañante es específica
para cada país. Consulte la legislación
vigente en cada país.
Neutralice el airbag frontal del
acompañante cuando instale una silla
infantil "de espaldas al sentido de la
marcha" en la plaza del acompañante.
De lo contrario, el niño correrá el riesgo de
sufrir lesiones graves, o incluso de muerte,
por el despliegue el airbag.
Instalación de un cojín elevador
La parte torácica del cinturón debe estar
colocada sobre el hombro del niño sin tocar
el cuello.
Compruebe que la parte abdominal del
cinturón de seguridad queda correctamente
colocada por encima de las piernas del
niño.
CITROËN recomienda utilizar un cojín
elevador con respaldo, equipado con una
guía de cinturón a la altura del hombro.
05
Seguridad

180

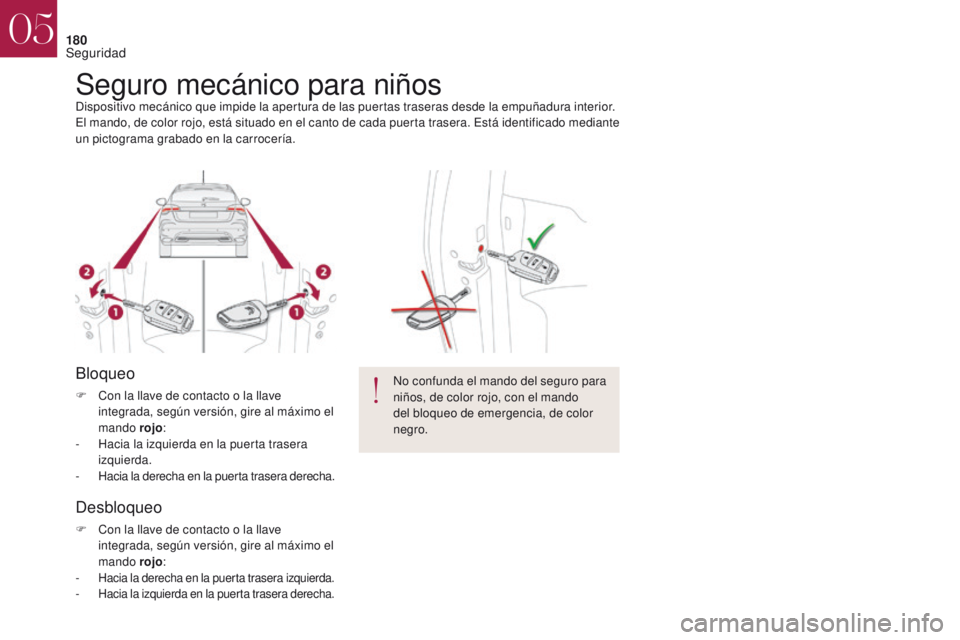

Seguro mecánico para niñosDispositivo mecánico que impide la apertura de las puertas traseras desde la empuñadura interior.
El mando, de color rojo, está situado en el canto de cada puerta trasera. Está identificado mediante
un pictograma grabado en la carrocería.
Bloqueo
F Con la llave de contacto o la llave integrada, según versión, gire al máximo el
mando rojo :
-

H
acia la izquierda en la puerta trasera
izquierda.
- Hacia la derecha en la puerta trasera derecha.
Desbloqueo
F Con la llave de contacto o la llave integrada, según versión, gire al máximo el
mando rojo :
- Hacia la derecha en la puerta trasera izquierda.
-
H acia la izquierda en la puerta trasera derecha.
No confunda el mando del seguro para
niños, de color rojo, con el mando
del bloqueo de emergencia, de color
negro.
05
Seguridad

181
DS4_es_Chap05_securite_ed01-2016
DS4_es_Chap05_securite_ed01-2016

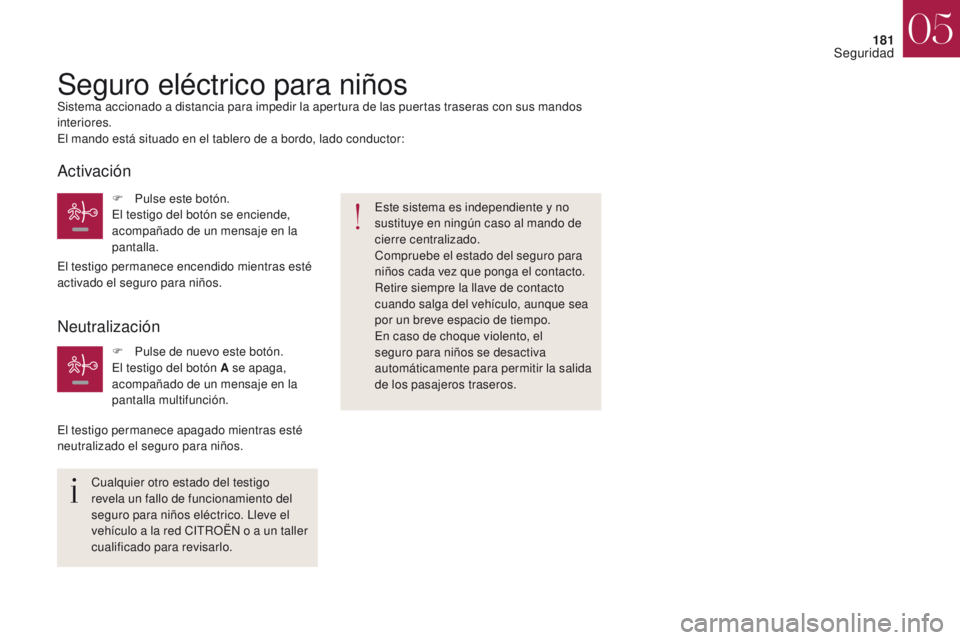

Seguro eléctrico para niñosSistema accionado a distancia para impedir la apertura de las puertas traseras con sus mandos
interiores.
El mando está situado en el tablero de a bordo, lado conductor:F

P
ulse este botón.
El testigo del botón se enciende,
acompañado de un mensaje en la
pantalla.
Cualquier otro estado del testigo
revela un fallo de funcionamiento del
seguro para niños eléctrico. Lleve el
vehículo a la red CITROËN o a un taller
cualificado para revisarlo. Este sistema es independiente y no
sustituye en ningún caso al mando de
cierre centralizado.
Compruebe el estado del seguro para
niños cada vez que ponga el contacto.
Retire siempre la llave de contacto
cuando salga del vehículo, aunque sea
por un breve espacio de tiempo.
En caso de choque violento, el
seguro para niños se desactiva
automáticamente para permitir la salida
de los pasajeros traseros.
Neutralización Activación
El testigo permanece encendido mientras esté
activado el seguro para niños.
F

P
ulse de nuevo este botón.
El testigo del botón A se apaga,
acompañado de un mensaje en la
pantalla multifunción.
El testigo permanece apagado mientras esté
neutralizado el seguro para niños.
05
Seguridad

DS4_es_Chap06_conduite_ed01-2016
CONDUCCIóN
